国际高精度地磁模型研究进展

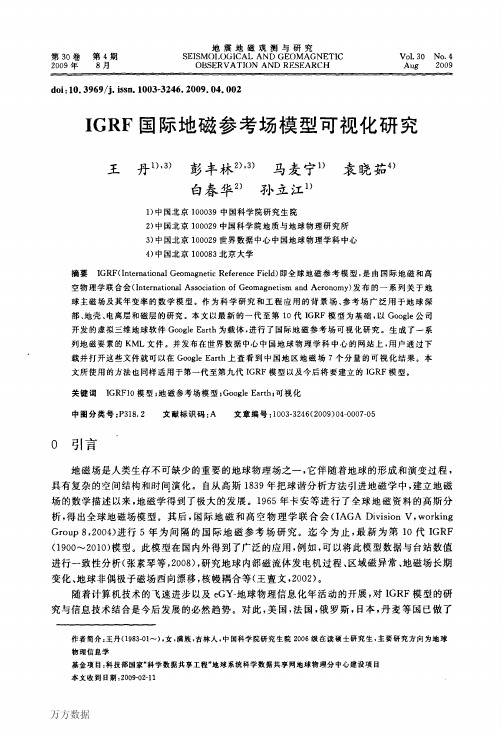

IGRF国际地磁参考场模型可视化研究
第４期王丹等：ＩＧＲＦ国际地磁参考场模型可视化研究Ｙａｈｏｏ公司的Ｍａｐｓ等（贾文钰，２００６），最终选用ＧｏｏｇｌｅＥａｒｔｈ，即谷歌地球。
它是Ｇｏｏｇｌｅ公司于２００５年６月推出的虚拟地球仪软件，此软件把遥感影像、航空照片等布置在一个虚拟的三维地球模型上，由于采用了成熟的宽带流技术，用户可以通过下载一个客户端软件（约７Ｍ，版本４．３），免费浏览全球各地的高清晰度（最高分辨精度可达到０．５ｍ）卫星图片。
它还有两个非常突出的优点：①应用非常广泛，据网络上的统计，截止２００８年１月，下载量已经突破一亿；②它有一套比较成熟的ＫＭＬ文件规范（ＫｅｙｈｏｌｅＭａｒｋｕｐＬａｎｇｕａｇｅ），它是～种Ｇｏｏｇｌｅ公司开发的、基于ＸＭＬ（ＥｘｔｅｎｓｉｂｌｅＭａｒｋｕｐＬａｎｇｕａｇｅ，可扩展标记语言）语法和文件格式的、用来描述和保存地理信息如点、线、面、３Ｄ模型等的编码规范。
利用此标准形成的ＫＭＬ文件可以直接通过ＧｏｏｇｌｅＥａｒｔｈ浏览器解释并展现出来（ＧｏｏｇｌｅＥａｒｔｈＫＭＬ中文说明，２００８）。
为了将ＭＡＴＬＡＢ获得的计算结果编辑为ＫＭＬ文件中我们利用了ＭＡＴＬＡＢ公司推出的ＧｏｏｇｌｅＥａｒｔｈ工具箱并对它做了相应改造，包括以下几个方面：①首先通过模型生成了一个三维矩阵，该矩阵以经纬度为平面维度，第三维度为地磁要素值；②可视化线对象。
ＧｏｏｇｌｅＥａｒｔｈ的ＫＭＬ标准定义的ＰｌａｃｅＭａｒｋ对象可以做为实现等值线的载体。
每一个ＰｌａｃｅＭａｒｋ中的线为相应的等值线在地球表面上的投影，线的颜色用来表示地磁要素的取值，其取值可以通过对照与等值线配套的色标ＣｏｌｏｒＢａｒ得到。
线的宽度和高度模式也可以通过参数设定；③等值线生成工具。
笔者通过对ＭＡＴＬＡＢ内置等值线生成工具的研究，改造开发出了地磁学等值线生成工具箱。
通过对展开原点，区域四至，等高线密度（或指定数值的等高线）以及等高线线形色彩风格等参数的输入生成指定路径的等值线ＫＭＬ文件；④色标生成工具。
地壳磁异常的全球模型
地壳磁异常的全球模型
徐文耀;白春华;康国发
【期刊名称】《地球物理学进展》
【年(卷),期】2008(23)3
【摘要】从全球磁场减去地核主磁场和变化磁场及其感应磁场后,就得到岩石圈磁场,又称地壳磁场,或地磁异常.地壳磁场是地磁场的重要组成部分,对导航、通信、地球物理勘探等有重要意义.本文简要综述近年来在地壳磁场基本信息获取方面取得的重大进展,特别是Oersted、CHAMP等卫星磁侧的最新成果,介绍在此基础上建立的全球磁异常模型,展望地壳磁场研究的发展趋势和应用前景.
【总页数】11页(P641-651)
【关键词】地磁场;地壳磁场;地磁异常;磁测卫星;地磁场模型
【作者】徐文耀;白春华;康国发
【作者单位】中国科学院地质与地球物理研究所,北京空间环境国家野外科学观测研究站,北京100029;云南大学地球物理系,昆明650091
【正文语种】中文
【中图分类】P353
【相关文献】
1.基于 MF6，EMM2010和 CGRF2010模型的中国大陆地壳磁异常特征 [J], 冯丽丽;王粲;陈斌;袁洁浩
2.三度体重磁异常转换为二度体重磁异常的物理模型 [J], 熊光楚
3.塔里木盆地地壳磁异常与区域构造研究 [J], 徐晓雅;林凤仙;石宝文;王苏;胡毅力
4.广西及邻区航磁异常与全球岩石圈磁场模型解算数据之间的对比分析 [J], 石科; 胡正旺; 杜劲松
因版权原因，仅展示原文概要，查看原文内容请购买。
地磁导航关键技术研究
地磁导航关键技术研究引言随着科技的不断发展，导航技术在各个领域的应用越来越广泛。
地磁导航技术作为一种利用地磁场进行定位和导航的技术，在军事、民用等领域都具有重要的意义和应用价值。
本文将介绍地磁导航关键技术的应用和发展，以期为相关领域的研究提供参考。
地磁导航原理地磁导航是利用地球磁场的地磁要素进行位置计算的一种导航方法。
地球磁场由南极和北极向外扩散，形成了一个类似于磁铁的磁场。
地磁导航系统通过感应地球磁场的变化，结合传感器的定位信息，可以计算出自身的位置。
地磁导航关键技术1、传感器技术地磁导航的核心是地磁传感器，它负责感应地球磁场的变化。
目前，地磁传感器技术已经比较成熟，主要有以下几种类型：（1）固态磁芯传感器：这种传感器采用磁性材料作为核心，感应地球磁场的变化，具有体积小、灵敏度高、可靠性好等优点。
（2）电磁感应传感器：这种传感器利用电磁感应原理感应地球磁场的变化，具有测量范围大、精度高等优点。
（3）地磁芯片传感器：这种传感器将地磁测量与惯性测量相结合，具有精度高、体积小、成本低等优点。
2、信号处理技术地磁信号处理技术是地磁导航中的重要环节，主要对传感器输出的信号进行处理和分析，提取出有用的位置信息。
信号处理技术包括滤波、放大、数字化等环节，对于提高导航精度和稳定性具有重要作用。
3、算法技术地磁导航算法是实现位置计算的核心技术，它通过对地球磁场模型的分析和处理，结合传感器的测量数据，计算出位置信息。
常见的算法包括最小二乘法、卡尔曼滤波器等。
地磁导航应用场景1、海洋导航在海洋导航领域，地磁导航技术可用于船舶、潜艇等水下设备的导航。
由于海洋环境复杂多变，传统的卫星导航系统无法提供稳定的导航服务，而地磁导航则可以充分发挥其优势，提高水下设备的导航精度和稳定性。
2、陆地导航在陆地导航领域，地磁导航技术可用于车辆、无人机等移动设备的导航。
例如，在沙漠、丛林等复杂地形环境中，地磁导航可以有效地解决卫星导航信号遮挡和干扰问题，提高移动设备的导航性能。
地磁导航技术研究和展望
地磁导航技术研究和展望作者：罗宁来源：《山东工业技术》2015年第08期摘要：地磁导航作为一种导航方式，因其自身的特点优势，越来越受到国内外学者的重视。
本文探讨了地磁导航的基础理论和主要技术，研究和介绍了现在较为主流的基于MAGCOM、基于ICCP的磁场相关匹配算法，对地磁导航技术发展方向做了分析，对地磁导航未来的应用做出了展望。
关键词：地磁模型；地心距；地心距0 引言随着科学技术的不断发展，导航定位技术已渗透到人们日常生活各个领域当中，在军事和民用领域中发挥着及其重要的作用。
目前常用的导航定位技术有航位推算导航、无线电导航、惯性导航、地图匹配、卫星导航或应用多种技术的综合导航技术，这些技术都既有其优势，也有各自的缺点。
其实地球本身就有一个大的坐标系，可以用来定位所在的位置，这就是地磁导航。
地磁导航技术具有低能耗，地域广，不受气象条件影响，辐射低，自主性高等优良特征，随着地磁理论的不断完善以及导航算法的日趋成熟，地磁导航凭借这些优良特征成为导航研究领域的热点之一。
1 地磁导航的基本原理和地磁模型的建立地磁场是地球系统的基本物理场，是地球所固有的资源。
地磁场是矢量场，在地球表面理论上每一点的地磁矢量都和其它点的地磁矢量不同。
地磁场作为一个矢量场，不仅有幅值信息可以使用，而且有方向信息可以作为参考，因此可以提供丰富的导航参照信息。
因此，只要能够测量到载体所处地点的地磁矢量，并和存在计算机内的地磁模型相匹配，就可以得到载体的所处位置，实现全球定位。
这是地磁导航的基本原理。
地磁模型的建立：可将地磁场划分为三个部分：其中，r为空间变量，t为时间变量。
为主磁场（也称为地核场），由高温液态铁镍在地幔之下和地核外层之间环流引起，约占地磁场总量的95%以上；为异常场（也叫地壳场），这是一种不随时间变化，由磁化的地壳岩石产生的磁场，约占地磁场总量的4%以上；为干扰磁场，源于磁层和电离层。
在地球物理学中，描述地球主磁场的标准模型为“国际参考地磁场”（IGRF），在IGRF模型中，主磁场的标量磁位可以用球谐函数表示为其中，是地心球坐标系的地心距，余纬和经度，是地球半径，是伴随勒让德函数，和是由观测资料求得的地磁场球谐系数（或高斯系数），N是模型的截断水平。
查询国际地磁参考场的方法
查询国际地磁参考场的方法
地球磁场的变化对许多领域都有很大的影响。
为了研究这种变化，科学家们需要使用国际地磁参考场。
这个参考场是一个三维的模型，描述了地球磁场的分布情况。
以下是查询国际地磁参考场的方法：
1. 访问国际地球物理年度数据（IAGA）网站。
该网站提供了历
史和实时的地磁数据，可以帮助科学家们建立和验证地磁模型。
2. 下载适当的软件。
有许多软件可以用于建立和处理地磁模型，例如Magmap、IGRF和WMM。
这些软件可以帮助科学家们处理和分析
地磁数据。
3. 了解参考场的特点。
国际地磁参考场的特点包括其时间分辨率、空间分辨率和地球磁场强度的覆盖范围。
科学家们需要根据自己的研究需求选择合适的参考场。
4. 使用软件进行建模。
将地磁数据输入到软件中，利用该软件
的算法和模型来建立地球磁场的模型。
建立的模型可以用于研究地球磁场的变化和预测。
5. 验证和比较模型。
建立的地球磁场模型需要进行验证和比较，以确保其准确性和可靠性。
科学家们可以将其与其他地球磁场模型进行比较，并与实测数据进行验证。
总之，查询国际地磁参考场需要使用适当的软件和了解参考场的特点。
建立的地球磁场模型可以用于研究地球磁场的变化和预测。
- 1 -。
国外磁法勘探发展现状及未来趋势分析
国外磁法勘探发展现状及未来趋势分析引言：磁法勘探是一种广泛应用于地球科学和资源勘探领域的方法之一。
它利用地球磁场的强度和方向变化来研究地下结构和物质分布。
随着科学技术的不断发展，国外在磁法勘探方面取得了显著的进步。
本文将对国外磁法勘探的发展现状及未来趋势进行分析。
国外磁法勘探发展现状：1. 技术进步：近年来，国外磁法勘探技术不断创新与发展。
高精度磁力计和微地磁仪等仪器设备的出现，使得磁法勘探能够更精确地测量地磁场参数，提高了测量的分辨率和准确性。
2. 应用领域扩展：磁法勘探技术在矿产勘察、岩石学研究、地质构造分析等领域得到广泛应用。
例如，在矿产勘察中，通过测量地下矿体的磁化特性和磁场参数，可以判断矿体的位置和规模，提高勘探的效率和成功率。
3. 多参数联合勘探：为了提高磁法勘探的灵敏度和解析能力，国外学者也开始将磁法勘探与其他物理勘探方法相结合，如地震勘探、电法勘探等。
这种多参数联合勘探的方法，可以获得更全面的地下信息，提高勘探的准确性。
4. 数据处理与解释：数据处理和解释是磁法勘探的重要环节。
国外磁法勘探领域发展了一系列成熟的数据处理和解释算法，如综合磁法正演反演、自适应滤波、剖面拟合等。
这些算法能够对海量的磁法数据进行快速处理和准确解释，为勘探工作提供了重要的支持。
未来趋势分析：1. 高精度仪器设备的发展：随着科学技术的不断进步，磁法勘探仪器设备将会更加小型化、便携化和高精度化。
传感器技术、数据采集技术等方面的突破将进一步提高磁法勘探的分辨率和准确性。
2. 多物理场勘探的发展：未来的磁法勘探会更加注重多参数联合勘探的应用。
磁法勘探与地震勘探、电法勘探、重力法勘探等物理勘探方法的综合应用将会成为发展的趋势。
这样可以充分利用各种物理场的信息，提高地下结构和物质分布的解析能力。
3. 数据处理与解释算法的改进：随着大数据时代的到来，磁法勘探领域也将借鉴人工智能和机器学习等技术手段，开发更高效、准确的数据处理与解释算法。
高精度地磁定位技术研究及应用
高精度地磁定位技术研究及应用近年来，高精度地磁定位技术的研究和应用越来越受到关注。
地磁定位技术是一种利用地球地磁场进行定位的技术。
它是利用地球自身所产生的地磁场的特性和规律实现位置和方向的确定。
相较于其他定位技术，如GPS（全球定位系统）、北斗导航系统等，地磁定位技术具有适用于更多场景、更好的可靠性、更低的成本和更好的隐私性等优点。
地球地磁场是地球内部生成的磁场，它是由地球内部的电流所产生的。
这种磁场具有很强的方向性和稳定性，在不同的地点和时间保持一定的稳定性和规律性。
基于这些规律，我们可以利用地磁场对物体的定位和方向进行测量和计算。
高精度地磁定位技术可以通过多种方式来实现。
例如，我们可以在目标物体上装置一个磁传感器，通过检测目标物体周围的地磁场的变化来实现定位和方向的测量。
这种技术可以应用于无人机、无人车等自主导航场景中，来帮助这些设备实现自主的导航和行驶。
另一种实现高精度地磁定位技术的方式是通过构建地磁场地图。
这种技术可以通过在城市中设置一些地磁传感器，来实时监测和记录城市中的地磁场变化情况。
基于这些数据，我们可以构建出地图，从而实现高精度的室内定位和导航。
这种技术可以在很多场景中得到应用，如医院、商场等公共场所的室内导航等。
在地磁定位技术的研究中，高精度地磁场模型是非常关键的一部分。
高精度地磁场模型可以帮助我们对地球的地磁场进行精确的测量和建模，从而更准确地进行定位。
高精度地磁场模型的研究目前仍处于初步阶段，但已经取得了一些进展。
例如，一些研究人员利用磁力计和加速度计等传感器，采集了大量的地磁场数据，并通过机器学习等技术来构建地球的地磁场模型。
这些研究成果可以帮助我们更好地理解地球的地磁场，从而进一步提升地磁定位技术的精度和稳定性。
除了在自主导航和室内导航等场景中得到应用外，地磁定位技术还可以用于一些特殊的应用场景。
例如，地磁定位技术可以应用于矿山中的采矿机器人定位和控制、无线电频谱监测等领域。
1：10000地面高精度磁法测量工作方法
5、1:1万地面高精度磁测工作方法及要求网度采用正规网100×20m ，每条侧线起始点、终点及测线每隔500米用木桩做标记，标明点线号。
野外工作实施之前，计算出每条测线所有测点的理论坐标，将测网展绘在地形图上，逐点定位，测点记录高程。
高精度磁测野外工作使用仪器为GSM-19T 型质子磁力仪(加拿大产)，仪器的分辨率在0.1nT 以内。
野外观测参数为地磁总场T 。
工作总精度≤5nT。
1）、仪器性能测定对拟投入野外生产所用的GSM-19T 型质子磁力仪要进行下面几项 能测定：(1)、仪器噪声水平测定使用磁力仪进行地面高精度磁测时，开工前必须测定仪器的噪声水平。
当有三台以上的磁力仪同时工作时，选择一处磁场平稳且不受人文干扰影响的地段，将所有仪器的探头置于此区，并使探头间距保持在20米以上，然后使这些仪器同时进行日变观测，观测时要求达到秒一级同步，连续观测百余次，按下式计算每台仪器的噪声均方根值S 。
S 应小于0.7nT 。
S=1)(12-∆-∆∑=n X X ni i i式中： i X ∆—第Ⅰ时的观测值与起始观测值X 0的差值； i X ∆—所有仪器同一时间观测值i X ∆的平均值；n —总观测数，i=1,2,3,….,n 。
(2)、仪器一致性指标的测定测试仪器的一致性时，选择浅层干扰较小且无人文干扰场影响的地区，要求穿过十余纳特的弱异常变化区，在测线上布置50—100个测点，做好标记，使参与生产的各台仪器都在这些点上往返观测，将观测值进行日变改正后，按下式计算仪器的总观测均方误差。
要求各台仪器的观测均方差ε小于2nT 。
n m V ni I -∑==12ε式中：v i ——为某次观测值与该点各次观测值的平均值之差；n —为检查点数；m —为总观测次数。
对仪器性能进行测定后，在性能符合野外生产的仪器中选择一个性能最好的进行日变观测，其它的进行野外生产，对性能不符合生产的仪器查明原因，进行修复，修好的经性能测定合格者做备用仪器使用，修不好的送回单位，查明原因。
地面高精度磁测技术规范-2011征求意见
