机械设计基础试卷及答案IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】《机械设计基础》答案一、填空（每空1分，共20分）1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。
2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮。
3、 V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。
4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。
5、平面四杆机构中，若各杆长度分别为a=30，b=50，c=80，d=90，当以a为机架，则该四杆机构为双曲柄机构。
6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。
7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为__拉断。
二、单项选择题（每个选项分，共20分）（）1、一对齿轮啮合时 , 两齿轮的 C 始终相切。
(A)分度圆 (B) 基圆 (C) 节圆 (D) 齿根圆（）2、一般来说， A 更能承受冲击，但不太适合于较高的转速下工作。
(A) 滚子轴承 (B) 球轴承 (C) 向心轴承 (D) 推力轴承（）3、四杆机构处于死点时，其传动角γ为A 。
（A）0°? （B）90°? （C）γ>90°? （D）0°<γ<90°（）4、一个齿轮上的圆有 B 。
（A）齿顶圆和齿根圆（B）齿顶圆，分度圆，基圆和齿根圆（C）齿顶圆，分度圆，基圆，节圆，齿根圆（D）分度圆，基圆和齿根圆（）5、如图所示低碳钢的σ－ε曲线，，根据变形发生的特点，在塑性变形阶段的强化阶段(材料恢复抵抗能力)为图上 C 段。
（A）oab（B）bc（C）cd（D）de（）6、力是具有大小和方向的物理量，所以力是 d 。
（A）刚体（B）数量（C）变形体（D）矢量（）7、当两轴距离较远，且要求传动比准确，宜采用。
机械设计基础试题及答案
A卷一、简答与名词解释每题5分,共70分1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式;相互关系：机器一般由一个或若干个机构组合而成;2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动;3. 机构中的运动副具有哪些必要条件答. 三个条件：①两个构件；②直接接触；③相对运动;4. 机构自由度的定义是什么一个平面自由构件的自由度为多少答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度;平面自由构件的自由度为3;5. 机构具有确定运动的条件是什么当机构的原动件数少于或多于机构的自由度时,机构的运动将发生什么情况答. 机构具有确定运动条件：自由度＝原动件数目;原动件数目<自由度,构件运动不确定；原动件数目>自由度,机构无法运动甚至构件破坏;6. 铰链四杆机构有哪几种基本型式答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构;7. 何谓连杆机构的压力角、传动角它们的大小对连杆机构的工作有何影响以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置答. 压力角α：机构输出构件从动件上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角;α＋γ≡900;压力角传动角越小越大,机构传力性能越好;偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件推杆运动的失真现象它对凸轮机构的工作有何影响如何加以避免答. 对于盘形凸轮,当外凸部分的理论轮廓曲率半径ρ与滚子半径rT 相等时：ρ=rT,凸轮实际轮廓变尖实际轮廓曲率半径ρ’=0;在机构运动过程中,该处轮廓易磨损变形,导致从动件运动规律失真;增大凸轮轮廓半径或限制滚子半径均有利于避免实际轮廓变尖现象的发生;9. 渐开线齿廓啮合有哪些主要特点答. ①传动比恒定；②实际中心距略有改变时,传动比仍保持不变中心距可分性；③啮合过程中,相啮合齿廓间正压力方向始终不变有利于传动平稳性;10. 试说明齿轮的分度圆与节圆、压力角与啮合角之间的区别,什么情况下会相等重合答. 分度圆：模数和压力角均取标准值得圆定义为齿轮分度圆；每个齿轮均有一个分度圆；节圆：一对齿轮啮合时、两个相切并相对作纯滚动的圆定义为节圆;只有当一对齿轮啮合时节圆才存在;压力角：指分度圆上的标准压力角常取200；啮合角：一对齿轮啮合时,节圆上的压力角为啮合角;标准齿轮、标准安装无侧隙时,分度圆与节圆重合；压力角与啮合角相等;11. 常用螺纹按牙型分为那几种 主要用途怎样答. 常用螺纹有三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹;其中三角形螺纹自锁性好,适用于联接；其余适用于传动;12. 开式齿轮传动强度计算的准则是什么答. 开式齿轮强度由于磨损严重、一般不会发生点蚀;故通常按齿根弯曲疲劳强度设计,并将模数增大10～30％,以弥补磨损的影响;13. 简述带传动中紧边拉力、松边拉力和有效拉力、张紧力之间的关系; 答：14. 简述典型的滚动轴承由那些基本元件组成,其中必不可少的元件是什么 答. 滚动轴承一般由滚动体、内圈、外圈和保持架组成,其中滚动体必不可少;二、计算与作图每题6分,共30分15. 计算下列机构的自由度,若有虚约束、复合铰链和局部自由度,需指出;（1） 21无复合铰链、局部自由度和虚约束n=7, P L=10, P H=0F=3n-2P L-P H=3×7-2×10-0=12局部自由度：1n=8, P L=11, P H=1F=3n-2P L-P H=3×8-2×11-1×1=116. 如图所示一偏置曲柄滑块机构,曲柄AB 为原动件,长度为l AB =25 mm,偏距e =10mm,已知最大压力角αmax =30°,试求：解：曲柄与滑块道路垂直时压力角达到最大;根据已知条件先求出连杆长度l BC ,则问题易解;17. 补全图中不完整的从动件位移、速度和加速度线图,并判断哪些位置有刚性冲击,哪些位置有柔性冲击;解：18. 已知一对渐开线标准外啮合直齿圆柱齿轮传动的模数m=5 mm、压力角α=20°、中心距a=350 mm、传动比i12 =5/9,试求两轮的齿数、分度圆直径、齿顶圆直径、基圆直径以及分度圆上的齿厚和齿槽宽;解：19. 试分析图a,b,c,d中的结构错误,分别说明理由并画出正确的结构图;B卷1. 简述构件和零件的区别与联系;答. 构件是机械中的运动单元,零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成;2. 简述“机械设计基础”课程的主要研究对象和内容;答. 研究对象：常用机构平面连杆机构、凸轮机构、齿轮机构等和通用零部件螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等;研究内容：机构的组成及其工作原理、结构分析、运动分析等；零部件结构、设计计算、类型选择、使用维护等;3.什么是机构中的原动件、从动件、输出构件和机架答. 原动件：运动参数由外界输入的活动构件；从动件：除原动件外的其余活动构件；输出构件：输出预期运动的从动件；机架：机构运动的参考物,视作相对固定的构件;4. 运动副是如何进行分类的答. ①按两构件运动平面的相互关系分：平面运动副、空间运动副；②按两构件接触方式分：低副面接触、高副点、线接触;5. 简述机构运动简图的主要作用,它能表示出原机构哪些方面的特征答. 机构运动简图主要用于进行机构的结构分析和运动分析;机构运动简图反映了原机构中的构件类型和数目、运动副类型、数目及其相互位置关系等特征;6. 从运动副类型的角度看,什么是连杆机构机构中的连杆一般做什么运动答. 所有运动副均为低副的机构称连杆机构;机构中的连杆一般做平面复杂运动;7. 何谓偏心轮机构它主要用于什么场合答. 偏心轮是由曲柄通过扩大转动副半径方式演化得到,曲柄长度即为偏心距;偏心轮的强度和刚度都比曲柄好,因此适用于转速不高而载荷较大场合;8. 什么是凸轮机构传动中的刚性冲击和柔性冲击答. 在机构运动的某些位置,从动件加速度发生突变;当突变值为无穷大时,将引起刚性冲击；当突变值有限时,则引起柔性冲击;9. 何谓根切有何危害如何避免根切答. 采用范成法加工齿轮时,刀具齿顶线圆超过被加工齿轮的啮合极限点时,齿根渐开线齿廓被切去一部分,该现象称为根切;根切使重合度下降、齿根强度减弱;通过使刀具远离轮坯中心或增加被加工齿轮的齿数可避免根切;10. 平行轴斜齿轮机构的啮合特点是什么其正确啮合条件及连续传动条件与直齿轮有何异同答. 斜齿轮传动主要特点：齿廓接触线变化短→长→短、重合度大、不发生根切的最少齿数小,使其传动平稳性好、承载能力大、结构紧凑;正确啮合条件：除两轮模数、压力角相等外,两轮螺旋角大小相等、旋向相反外啮合或相同内啮合;连续传动条件与直齿轮相同;11. 常用联接螺纹是左旋还是右旋是单头还是多头为什么答. 常用联接螺纹为右旋、单头;右旋螺纹符合多数人的右手习惯；单头螺纹的自锁性最好;12. 一对圆柱齿轮传动,大、小齿轮齿面接触应力是否相等大、小齿轮的接触强度是否相等答. 由赫兹应力计算公式知,大、小齿轮齿面接触应力和相等;但大、小齿轮的接触强度不一定相等,只有当大、小齿轮材料、热处理均相同时许用应力相等,强度相等;13. 试说明带传动的弹性滑动是如何产生的为什么这种滑动是不可避免的答. 由于紧边与松边拉力不等,且带为弹性体,当带绕过主动轮时,由于拉力减小,使带的弹性变形量减小,导致带的运动滞后于主动轮；在从动轮处,带的则超前于带轮；因此产生带的弹性滑动;由于带传动必须要求带的紧边与松边保持一定的拉力差,因此弹性滑动不可避免;弹性滑动主要引起传动比不固定,并增加带的磨损;14. 滚动轴承的固定常用的有哪两种形式分别适用于什么场合答. ①两端固定,适用于轴较短、工作中温度变化不大的场合；②一端固定、一端游动,适用于轴较长、工作中温度变化较大的场合;二、计算与作图每题6分,共30分15. 计算下列机构的自由度,若有虚约束、复合铰链和局部自由度,需指出;1 21216. 设计一偏置曲柄滑块机构,已知滑块的行程速度变化系数K=1.5,滑块的冲程l C1C2=50 mm,导路的偏距e=20 mm,求曲柄长度a和连杆长度b;解：17. 试标出在图示位置时凸轮机构的压力角；凸轮从图示位置转过90°后从动件的位移和凸轮机构的压力角;解：18. 如图所示为一装配用电动螺丝刀的传动简图;已知各轮齿数为z 1 = z4 =7,z 3 = z6 =39;若n1=3600 r/min,试求螺丝刀的转速;解：19. 试分析图a,b,c,d中的结构错误,分别说明理由并画出正确的结构图;图示卷扬机由电动机驱动,传动系统由万向联轴器及定轴轮系组成,卷筒与齿轮采用螺栓联接;试分析轴Ⅰ、Ⅱ、Ⅲ、Ⅳ各属于什么类型的轴各轴自重不计;矩,均为心轴;。
《机械设计基础》典型试题及答案(10套)
《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。
(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。
用于薄壁零件联接的螺纹，宜采用_______________________。
(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。
12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。
机械设计基础
的初拉力 4）张紧轮装置： V 带传动用张紧轮 装置时，张紧轮应安装在带松 边内侧，尽量靠近大带轮，防止因张紧造成小轮包角过小，而且也避 免带的反向弯曲。 平带传动用张紧轮装置时， 张紧轮应安装在带松边 外侧， 尽量靠近小带轮，以增大小轮包角。 9、带传动的失效形式及设计准则？ 1）打滑、疲劳破坏（脱层、撕裂、拉断） 2）保证带在工作中不打滑，同时具有足够的疲劳强度和一定的使用 寿命。
律时，在起点、中点和终点时，加速度有突变，因而推杆的惯性力也 将有突变，不过这一突变为有限值，所以，凸轮机构中由此而引起的 冲击称为柔性冲击。适用场合：中速、轻载。 3）简谐（余弦加速度）运动规律 运动特性：这种运动规律的加
速度在起点和终点时有有限数值的突变， 故也有柔性冲击。 适用场合： 中速、中载。 5、从动件作余弦加速度运动规律，当无远、近休止时，是否会产生 柔性冲击？ 1）从动件作余弦加速度运动规律，当无远、近休止时，不会产生柔 性冲击； 2）从动件作余弦加速度运动规律，当有远、近休止时，会产生柔性。
四〃凸轮机构
1、凸轮机构由：凸轮、从动件、机架组成。 2、按凸轮形状分类，它分哪几种？ 盘形凸轮、移动凸轮、圆柱凸轮 3、按从动件形状分哪几种？ 顶尖从动件、滚子从动件、平底从动件 4、从动件常用的运动规律有哪三种？它们的运动特性怎样？ 1）等速运动规律 运动特性：当采用匀速运动规律时，推杆在
运动的起始点和终止点因速度有突变， 在理论上加速度值为瞬时无穷 大，使推杆产生非常大的惯性力，致使凸轮受到很大的冲击，称为刚 性冲击。 2）等加速等减速运动规律 运动特性：当采用等加速等减速运动规
三〃平面连杆机构
1、铰链四杆机构的概念；铰链四杆机构的基本形式？ 铰链四杆机构：所有运动副均为转动副的平面四杆机构。 曲柄摇杆机构、双曲柄机构、双摇杆机构。 2、曲柄存在的条件及应用？ 1).最短杆和最长杆之和应小于或等于其他两杆长度之和； 2）.连架杆和机架杆中必有一杆为最短杆。 3、急回特性及行程速度变化系数？ 急回特性：主动件连续运转，从动件在空回行程（非工作行程）的平
《机械设计基础》试题库及答案
-《机械设计基础》试题1 机构与机器的共同特点为。
○（1）人为的实体组合。
（2）各相关实体之间具有相对确定的运动。
2 机构与机器的不同点是。
○（1）机器：有能量的转化?（2）机构：没有能量的转化。
3 机械就是与的总体。
○机器机构4机器是由组成。
○零件5 机构是由组成。
○构件7 在机械设计中，零件是单元。
○制造8 在机械设计中，构件是单元。
○运动21机构具有确定运动的条件是。
○自由度大于零，且等于原动件数目22 运动副按构件之间接触的形式不同可分为和。
○低副高副23 组成一个机构的四大要素是机架、主动件、从动件和○运动副24 重合在一起的多个转动副称为。
○复合铰链25 两构件通过点或线接触组成的运动副称为○高副28 在机构中不产生实际约束效果的重复约束称为。
○虚约束29 机构运动简图是一种用简单的和表示的工程图形语言○线条符号30 平面机构自由度的计算公式为。
○F=3n-2P -P31 平面低副的约束数是。
○233每一个运动副都是由构件所组成。
○两个34 机构的自由度就是整个机构相对于的独立运动数。
○机架35 构件组成运动副后，独立运动受到限制，这种限制称为。
○约束36 平面机构中，构件的自由度数目构件独立运动的参数数目。
○等于38 组成低副的两构件间只能相对移动，则称该低副为。
○移动副39 组成低副的两构件间只能相对转动，则称该低副为。
○转动副40 机械中凡不影响主动件和输出件运动传递关系的个别构件的独立运动自由度，则称为。
○局部自由度41 若曲柄摇杆机械的极位夹角θ=30°，则该机构的行程速比系数K值为。
○K=1.442 在双摇杆机械中，若两摇杆长度相等，则形成机构。
机构。
○等腰梯形43 在四杆机械中，取与相对的杆为机架，则可得到双摇杆机构。
○最短杆44平面连杆机构具有急回特征在于不为0。
○极位夹角45 由公式θ=180°（K-1/K+1）计算出的角是平面四杆机构的○极位夹角46 机构传力性能的好坏可用来衡量。
机械设计基础基本概念

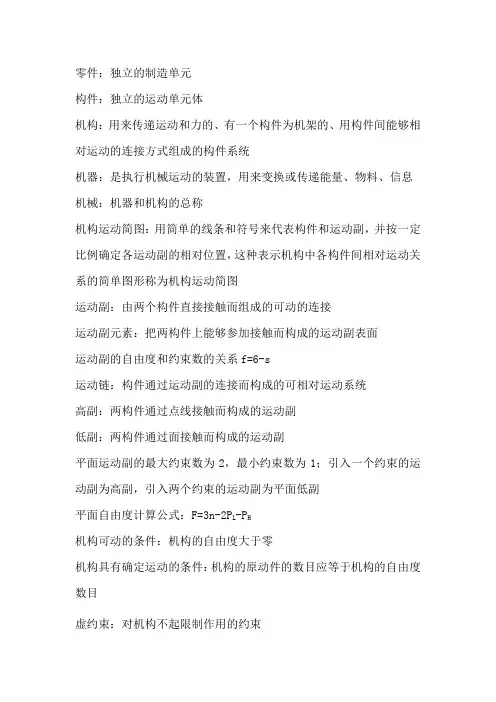

零件：独立的制造单元构件：独立的运动单元体机构：用来传递运动和力的、有一个构件为机架的、用构件间能够相对运动的连接方式组成的构件系统机器：是执行机械运动的装置，用来变换或传递能量、物料、信息机械：机器和机构的总称机构运动简图：用简单的线条和符号来代表构件和运动副，并按一定比例确定各运动副的相对位置，这种表示机构中各构件间相对运动关系的简单图形称为机构运动简图运动副：由两个构件直接接触而组成的可动的连接运动副元素：把两构件上能够参加接触而构成的运动副表面运动副的自由度和约束数的关系f=6-s运动链：构件通过运动副的连接而构成的可相对运动系统高副：两构件通过点线接触而构成的运动副低副：两构件通过面接触而构成的运动副平面运动副的最大约束数为2，最小约束数为1；引入一个约束的运动副为高副，引入两个约束的运动副为平面低副平面自由度计算公式：F=3n-2P L-P H机构可动的条件：机构的自由度大于零机构具有确定运动的条件：机构的原动件的数目应等于机构的自由度数目虚约束：对机构不起限制作用的约束局部自由度：与输出机构运动无关的自由度复合铰链：两个以上构件同时在一处用转动副相连接速度瞬心：互作平面相对运动的两构件上瞬时速度相等的重合点。
若绝对速度为零，则该瞬心称为绝对瞬心相对速度瞬心与绝对速度瞬心的相同点：互作平面相对运动的两构件上瞬时相对速度为零的点；不同点：后者绝对速度为零，前者不是三心定理：三个彼此作平面运动的构件的三个瞬心必位于同一直线上机构的瞬心数：N=K(K-1)/2机械自锁：有些机械中，有些机械按其结构情况分析是可以运动的，但由于摩擦的存在却会出现无论如何增大驱动力也无法使其运动曲柄—作整周定轴回转的构件；连杆—作平面运动的构件；摇杆—作定轴摆动的构件；连架杆—与机架相联的构件；周转副—能作360˚相对回转的运动副摆转副—只能作有限角度摆动的运动副。
铰链四杆机构有曲柄的条件：1.最长杆与最短杆的长度之和应≤其他两杆长度之和，称为杆长条件。
机械设计基础试题及答案
机械设计基础试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于____________________________________________ 。
2、渐开线齿廓形状取决于__________ 大小。
3、普通螺纹的牙型为_________________ 形。
4、刚性联轴器无补偿__________ 的能力。
5、当滚子链的链节数为奇数时，接头要用__________________________ 。
6、阿基米德蜗杆在轴面的齿廓为__________________________________ 。
7、槽轮轮机构常由______________________________________ 等组成。
8、滚动轴承72211AC 中“ 11”表示_____________________9、斜齿轮的____________ 参数为标准参数，_____________ 参数为计算参数。
10、所谓高副就是指两构件的直接接触为___________________________ 。
二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。
2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。
3．（）三角形螺纹具有较好的自锁性能。
螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
所以就是在振动及交变载荷作用下，也不需要防松。
4. （）m, d, ha* c*都是标准值的齿轮是标准齿轮。
5．（）渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。
三、简答题：（20 分）1、简述滚动轴承的3 类、6类、7 类的类型名称及应用特点。
2、分析比较带传动的弹性滑动和打滑现象。
四、综合题（1 题2 分,2题8分,3题5分,共15分）已知一四杆机构各杆长为AB =50伽,BC = 90伽,CD = 80伽，AD = 100伽。
机械设计基础课件合集_(01~09合集)_(共16个)
静应力是变应力的特例
σ =常数 o σ σmax σa σmin σm σa t t
σa
σa
σ
r =+1
σmax σa σa σmin 对称循环变应力 r =- 1
σmin σm
o
循环变应力
t o
to
脉动循环变应力 r =0
静应力下的许用应力 静应力下，零件材料的破坏形式：断裂或塑性变形 塑性材料，取屈服极限σS [ ] s S 作为极限应力,许用应力为： B 脆性材料：取强度极限σB [ ] 作为极限应力,许用应力为： S 变应力下的许用应力 变应力下，零件的损坏形式是疲劳断裂。疲劳断裂 具有以下特征： 1)疲劳断裂的最大应力远比静应力下材料的强度极限 低，甚至比屈服极限低; 不管脆性材料或塑性材料， 2) 疲劳断口均表现为无明显塑性变形的脆性突然断裂; 3) 疲劳断裂是微观损伤积累到一定程度的结果。它的初期现象是在零
产品规划
概念设计
构形设计
编制技术文件
技术审定和产品鉴定
2.2 机械零件的主要失效形式和工作能力
2.2.1机械零件的主要失效形式 机械零件的失效： 机械零件丧失工作能力或达不到设计要求性能时，称 为失效。 零件的失效形式: ①断裂; ②过大的弹性变形或塑性变形; ③ 工作表面损伤失效（腐蚀、磨损和接触疲劳）； ④发生强烈的振动；联接的松弛; 摩擦传动的打滑等。 失效并不简单地等同于零件的破坏。
课程安排：讲授82学时 本课程的特点：是工程制图、工程材料及机械制造基 础、理论力学，材料力学、金工实习等理论知识和实 践技能的综合运用。 要求： 1）作业必须按时完成，绘图准确，字迹工整，作业 量未达到规定者不能参加考试。
2）上课认真听讲，及时消化，不主张占用较多的课 外时间。
机械设计基础
第一章 机械零件常用材料和结构工艺性Q235：Q ：“屈”，235：屈服点值50号钢：平均碳的质量分数为万分之50的钢第二章：机械零件工作能力计算的理论基础(必考或者二选一)+计算1， 在零件的强度计算中，为什么要提出内力和应力的概念因为要确定零件的强度条件内力：外力引起的零件内部相互作用力的改变量。
应力为截面上单位面积的内力。
2， 零件的受力和变形的基本形式有哪几种试各列出1~2个实例加以说明。
轴向拉伸和压缩；剪切和挤压；扭矩；弯曲△第四章 螺旋机构 P68四选一1、试比较普通螺纹与梯形螺纹有哪些主要区别为什么普通螺纹用于连接而梯形螺纹用于传动普通螺纹的牙型斜角β较大，β越大，越容易发生自锁，所以普通螺纹用于连接。
β越小，传动效率越高，固梯形螺纹用于传动。
2、在螺旋机构中，将转动转变为移动及把移动转变为转动有什么条件限制请用实例来说明螺母与螺杆的相对运动关系。
转动变移动升角要小，保证可以自锁；而升角大的情况下，移动可转为转动3、具有自锁性的机构与不能动的机构有何本质区别自锁行的机构自由度不为0，而不能动的机构自由度为04、若要提高螺旋的机械效率，有哪些途径可以考虑降低摩擦，一定范围内加大升角，降低牙型斜角；采用多线螺旋结构EAL F L N=∆第五章平面连杆1、为什么连杆机构又称为低副机构它有那些特点因为连杆机构是由若干构件通过低副连接而成的特点是能实现多种运动形式的转换2、铰链四连杆机构有哪几种重要形式它们之间只要区别在哪里1，曲柄摇杆机构2，双曲柄机构3，双摇杆机构区别：是否存在曲柄，曲柄的数目，以及最短杆的位置不同。
3、何谓“整转副”、“摆转副”铰链四杆机构中整转副存在的条件是什么整转副：如果组成转动副的两构件能作整周相对转动，则该转动副称为整转副摆转副：如果组成转动副的两构件不能作整周相对转动……条件：1，最长杆长度+最短杆长度≤其他两杆长度之和（杆长条件）2，组成整转副的两杆中必有一个杆为四杆中的最短杆。
机械设计基础知识大全
机械设计基础知识大全1. 材料力学材料力学是机械设计的基础知识，主要包括材料的弹性、塑性、断裂、疲劳等力学性质。
了解材料的力学性质，有助于选取适宜的材料和确定材料的可靠强度。
2. 静力学静力学是机械设计的重要基础，它包括平面力学、三维力学、力的合成分解、重心和力矩等重要内容。
静力学的应用广泛，可用于设计机械结构和判断结构的稳定性。
3. 动力学动力学是机械设计中不可忽视的重要知识，它包括牛顿定律、功和能量、动量守恒等内容。
了解机械系统的动力学特性，可以帮助设计机械运动控制系统。
4. 机械制图机械制图是机械设计的重要环节，它用于描述机械装配的结构、功能和零件之间的关系。
掌握机械制图的基本要素，有助于绘制出高质量的图纸。
5. 液压传动液压传动是机械设计中广泛应用的技术，它利用液体传递压力和能量，在机械运动控制、能量转换和电控系统中发挥着重要作用。
了解液压控制系统的原理和组成，有助于设计出高效可靠的液压系统。
6. 传动系统传动系统是机械运动和动力传递的重要环节，它包括齿轮传动、皮带传动、链传动等多种形式。
了解每种传动系统的优缺点和适用场合，可以选择适宜的传动方式，优化机械结构。
7. 机械加工机械加工是机械设计中不可或缺的环节，它包括加工工艺、刀具选择和加工精度等内容。
了解机械加工的基本原理和方法，可以提高机械零件的制造精度和质量。
8. 机械设计软件机械设计软件是机械设计中必不可少的工具，它包括CAD、CAM、CAE 等多种类型。
了解常用的机械设计软件的功能和应用，可以提高机械设计的效率和质量。
9. 机械标准机械标准是机械设计的重要参考依据，它规定了机械零件的尺寸、形状、公差和材料等方面的标准化要求。
了解机械标准的内容和应用，可以避免设计中出现不合规范的问题，提高机械产品的质量。
10. 机械维修机械维修是机械设计的延伸，它包括机械设备的故障检测、维修和保养等方面。
了解机械维修的基本原理和方法，可以保持机械设备的正常运转，延长机械产品的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津中德职业技术学院
论文题目：试论我国先进机械制造技术
的特点及发展趋势
班级：14模具2班
老师：王老师
姓名：周贤成
日期 2015年12月4日
试论我国先进机械制造技术的特点及发展势
【摘要】机械制造业是国民经济的基础产业，是国民经济发展的支柱产业，它的发展直接
影响到国民经济各部门的发展，因此各国都把制造技术的发展放在首要位置。本文对我国机
械制造技术的现状及制造模式、特点进行分析，并简述了现代机械制造技术的发展方向。
关键词：机械制造 制造模式 发展方向
一、我国机械制造技术发展的现状分析
机械制造技术是研究产品设计、生产、加工制造、销售使用、维
修服务乃至回收再生的整个过程的工程学科，是以提高质量、效益、
竞争力为目标，包含物质流、信息流和能量流的完整的系统工程。
机械制造技术发展仍是我国制造企业一项十分紧迫而艰巨的任务。
但加工中心无论是数量还是利用率都很低。可编程控制器的使用并不
普及，工业机器人的应用还很有限。因此，我们要立足于我国的实际
情况，在看到国际上制造业发展趋势的同时扎扎实实地做好基础工作。
与工业发达国家相比，我国的制造业仍然存在一个阶段性的整体上的
差距。我国机械制造业面临着巨大的挑战。
二、机械制造技术的特点和发展方向
制造自动化技术是机械制造技术中的重要组成部分，也是当今制
造业中涉及面广、研究十分活跃的技术。它代替人的体力劳动，辅助
人的脑力劳动，协调、管理、控制和优化制造系统中人、机及整个系
统：它的功能目标是多方面的，已形成一个有机体系。不仅涉及到具
体生产过程，而且涉及产品生命周期所有过程。 制造自动化是一个
动态概念，目前它的研究主要表现在制造系统中的集成技术和系统技
术、人机一体化制造系统、制造单元技术、制造过程的计划和调度、
柔性制造技术和适应现化生产模式的制造环境的研究方面。
1. 先进制造模式：
制造业正朝着精密化、自动化、信息化、柔性化、集成化、智
能化的方向发展。我国机械制造技术在此领域正在积极探索与学习，
也有相当多的创新和突破。
(1)柔性制造
柔性制造是相对于刚性制造系统而言的，制造系统柔性化是适应
多变的市场需求的必要条件。柔性制造系统是60年代建成的计算机
控制的自动化加工系统，是有高度应变能力的一种新型制造系统。从
70年代普及数控技术和全自动化技术至8O年代，CAD 、CAE、CAM、
MRP、工艺数据库物料传输等单项技术已经日趋完善。90年代的知识
工程和AJ应用、优质低成本制造、并行工程等均以柔性为其主要研
究内容。
(2)并行工程
并行工程是相对于顺序工程而言的，是集成地、并行的设计产品
及相关过程的系统化方法，是研究以最低的成本、适宜的质量，快速
开发出满足用户需求产品为目的的一种使产品设计、工艺设计、生产
准备等并行进行的科学管理方法。适销、快速、优质、低成本是并行
工程的目标并行工程是当今生产制造领域发展的一个重要研究方向，
是一种共时性的系统设计开发方法。
(3)虚拟制造
虚拟制造技术是以制造技术和计算机技术支持的系统建模技术、
仿真技术为基础，集现代制造工艺、计算机图形学、并行工程、人工
智能、人工现实技术和多媒体技术等多种高新技术为一体，预测产品
制造成本、产品的制造合理性、产品性能和制造周期等，以达到最优
化，使产品的开发生产周期最短、成本最低、质量最佳。虚拟制造技
术是以并行工程为基础的。
(4)绿色制造
当前全球环境问题的恶化程度与日剧增，正在对人类社会的生存
与发展造成严重威胁。因此如何使制造业尽可能少地产生环境污染是
当前环境问题研究的一个重要问题，机械制造业也在其行列。
绿色制造是一个综合考虑环境影响和资源效率的一种现化制造
业的可持续发展模式，使资源效率最高。绿色制造也是可持续发展战
略在制造业中的体现。绿色制造势在必行，无论从我国的可持续发展、
保护人民健康，还是从进入国际市场等方面考虑都要求将绿色制造放
到重
要位置。
2.机械制造技术的发展特点和方向:
我国现代机械制造技术的发展主要表现在两个方向上：一是精密
工程技术，以超精密加工的前沿部分、微细加工、纳米技术为代表，
将进入微型机械电子技术和微型机器人的时代；二是机械制造的高度
自动化，以CIMS和敏捷制造等的进一步发展为代表。
（1)精密成形技术成形制造技术包括铸造、焊接、塑性加工等。
精密成形技术包括：精密铸造、精密锻压、精密热塑性成形、精密焊
接与切割等。
(2)无切削液加工无切削液加工的主要应用领域是机械加工行业，
无切削液加工简化了工艺、减少了成本并消除了冷却液带来的一系列
问题，如废液排放和回收等等。
(3)快速成形技术的快速原型零件制造技术，其设计突破了传统
加工技术所采用的材料去除的原则，而采用添加、累积的原理。其代
表性技术有分层实体制造，熔化沉积制造等等。
由于以上工艺和技术不仅减少了原材料和能源的耗用量或缩短
了开发周期、减少了成本，而且有些工艺的改进对环境起到保护作用，
因此被称为绿色制造工艺。
三、总结
现代制造技术是现代技术和工业创新的集成，是国家制造业的水
平的主要标志，也是国家工业的基础和支柱。因此，我们应抓住机遇，
了解我国机械制造技术的发展现状，把握现代机械制造技术的发展趋
势。同时制造业应用先进制造技术和发展先进生产模式必须依据我国
国情，在跟踪、消化国外先进生产模式的基础上，结合国情，博采众
长来发展我国的制造业先进生产模式，推广现代先进制造技术。
