羟基磷灰石涂层对镁合金生物降解性能的影响
羟基磷灰石被动涂层的制备及可降解性研究

羟基磷灰石被动涂层的制备及可降解性研究羟基磷灰石作为一种生物医用材料,在骨组织修复和再生方面具有极强的应用前景。
而为了进一步提高其生物相容性和降解性能,研究人员近年来开始使用被动涂层技术来改善其性质。
本文将讨论羟基磷灰石被动涂层的制备方法以及这些涂层的可降解性研究。
一、羟基磷灰石被涂层的制备羟基磷灰石被涂层的制备方法主要可以分为四类:化学溶液法、离子注入法、物理气相沉积法和电化学沉积法。
其中化学溶液法和离子注入法常用于有机涂层的制备,而物理气相沉积法和电化学沉积法多用于无机涂层的制备。
化学溶液法和离子注入法通常被用来制备有机被动涂层。
这种涂层的主要成分是生物高分子材料,例如明胶、明胶-明矾酸钠等。
这些生物高分子材料具有优良的生物相容性,能够提高羟基磷灰石的耐久性和生物降解性能。
物理气相沉积法和电化学沉积法通常被用来制备无机被动涂层。
这种涂层的主要成分是钛、二氧化硅等无机物,这些材料具有坚硬耐磨的性能,能够保护羟基磷灰石体内的有机成分,提高材料的生物降解性能。
二、羟基磷灰石被涂层的可降解性研究羟基磷灰石被涂层的可降解性是一个非常重要的研究方向。
可降解性是羟基磷灰石材料的重要性能之一,能够决定材料在体内的降解速率和对组织的影响程度。
研究人员通常使用体内和体外实验来评估羟基磷灰石被涂层的可降解性。
其中最常见的评估方法是通过扫描电镜和X射线衍射仪来研究材料的磨损程度和晶体结构的变化。
另外,通过动物试验来评估材料的生物安全性和降解速率。
一些研究结果表明,被涂层的羟基磷灰石材料具有明显的降解性能。
例如,使用化学溶液法制备的生物高分子被动涂层可以在体内快速降解,且不会产生明显的毒性反应。
另外,使用无机物被涂层的羟基磷灰石材料也可以在体内降解,且对组织没有明显的刺激性。
三、总结羟基磷灰石被涂层技术在生物医用材料领域具有广泛的应用前景,可以提高材料的生物相容性和降解性能。
目前,研究人员已经开发出多种制备羟基磷灰石被涂层的方法,并对其可降解性进行了深入的研究。
羟基磷灰石涂层镁铝合金的体外生物相容性研究

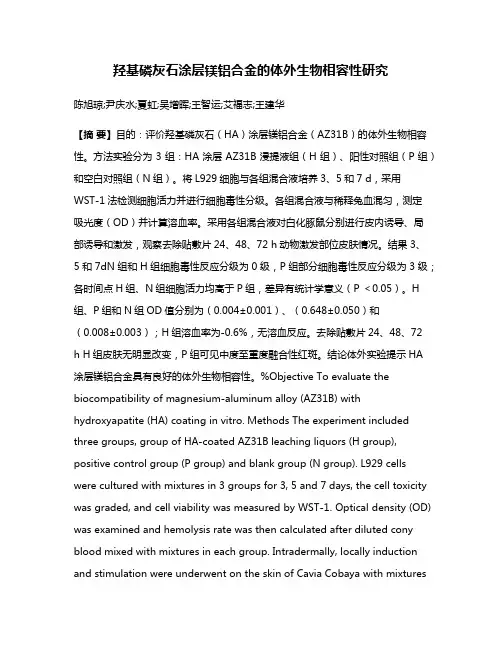

羟基磷灰石涂层镁铝合金的体外生物相容性研究陈旭琼;尹庆水;夏虹;吴增晖;王智运;艾福志;王建华【摘要】目的:评价羟基磷灰石(HA)涂层镁铝合金(AZ31B)的体外生物相容性。
方法实验分为3组:HA涂层AZ31B浸提液组(H组)、阳性对照组(P组)和空白对照组(N组)。
将L929细胞与各组混合液培养3、5和7 d,采用WST-1法检测细胞活力并进行细胞毒性分级。
各组混合液与稀释兔血混匀,测定吸光度(OD)并计算溶血率。
采用各组混合液对白化豚鼠分别进行皮内诱导、局部诱导和激发,观察去除贴敷片24、48、72 h动物激发部位皮肤情况。
结果3、5和7dN组和H组细胞毒性反应分级为0级,P组部分细胞毒性反应分级为3级;各时间点H组、N组细胞活力均高于P组,差异有统计学意义(P <0.05)。
H 组、P组和N组OD值分别为(0.004±0.001)、(0.648±0.050)和(0.008±0.003);H组溶血率为-0.6%,无溶血反应。
去除贴敷片24、48、72 h H组皮肤无明显改变,P组可见中度至重度融合性红斑。
结论体外实验提示HA涂层镁铝合金具有良好的体外生物相容性。
%Objective To evaluate the biocompatibility of magnesium-aluminum alloy (AZ31B) with hydroxyapatite (HA) coating in vitro. Methods The experiment included three groups, group of HA-coated AZ31B leaching liquors (H group), positive control group (P group) and blank group (N group). L929 cells were cultured with mixtures in 3 groups for 3, 5 and 7 days, the cell toxicity was graded, and cell viability was measured by WST-1. Optical density (OD) was examined and hemolysis rate was then calculated after diluted cony blood mixed with mixtures in each group. Intradermally, locally induction and stimulation were underwent on the skin of Cavia Cobaya with mixturesin 3 groups. The condition of skin sensitization of Cavia Cobaya was observed 24, 48 and 72 h after sticking removed. Results Cell toxicity was graded as 0 grade in H group and N group after 3, 5 and 7 day's culture, while the cell toxicity of part of cells in P group was graded as 3 grade. Cell viability in H and N groups were higher than that in P group, the difference had statistical significance (P >0.05). OD in H group, P group and N groups was (0.004 ± 0.001), (0.648 ± 0.050) and (0.008 ± 0.003) respectively. The rate of haemolysis was -0.6% in H group, and no hemolysis reaction was found. The skin had no obvious changes in H group 24, 48 and 72 h after sticking removed, while moderate to severe cofluent erythema on the skin was found in P group. Conclusion Experimental results showed magnesium-aluminum alloy with HA coating has good biocompatibility in vitro.【期刊名称】《中国骨科临床与基础研究杂志》【年(卷),期】2014(000)003【总页数】7页(P159-165)【关键词】镁;铝;合金;羟基磷灰石类;骨代用品;生物相容性材料;组织相容性实验;体外研究【作者】陈旭琼;尹庆水;夏虹;吴增晖;王智运;艾福志;王建华【作者单位】510010广州军区广州总医院骨科医院;510010广州军区广州总医院骨科医院;510010广州军区广州总医院骨科医院;510010广州军区广州总医院骨科医院;510010广州军区广州总医院骨科医院;510010广州军区广州总医院骨科医院;510010广州军区广州总医院骨科医院【正文语种】中文【中图分类】R318.08;R329.2大部分骨科手术患者需要进行内固定来稳定骨折,以达到促进骨折愈合的目的。

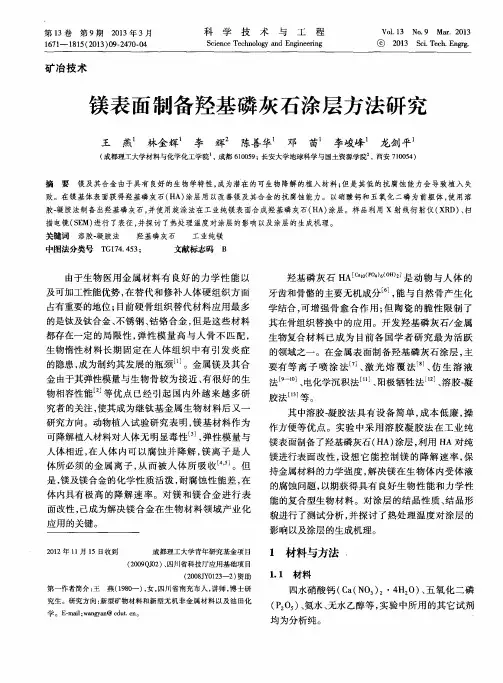

镁表面制备羟基磷灰石涂层方法研究

究者的关注, 使其成为继钛基金属生物材料后又一 研究方 向。动物植入试验研究表明, 镁基材料作为 可 降解 植入 材料 对 人体 无 明 显 毒性 J , 弹性 模 量 与 人体相近 , 在人体 内可 以腐蚀并 降解 , 镁离 子是人 体所 必须 的金 属 离 子 , 从 而 被 人 体 所 吸 收 J 。但 是, 镁及镁合金的化学性质活泼 , 耐腐蚀性能差 , 在 体内具有 极高的降解 速率。对镁 和镁 合金进行表 面改性 , 己成为解决镁合金在生物材料领域产业化
四水硝 酸 钙 ( C a ( N O , ) :・ 4 H 0) 、 五 氧 化 二 磷
究生。研究方 向: 新型矿物材料和新 型无机非 金属材料 以及油 田化
学 。E — m a i l : w a n g y a n @c d u t . c n 。
( P 2 0 ) 、 氨水、 无水 乙醇等 , 实验 中所用 的其它试剂 均为分析纯。
第 l 3卷
第 9期
2 0 1 3年 3月
Байду номын сангаас
科
学
技
术
与
工
程
V0 1 .1 3 No . 9 Ma t .2 01 3
1 6 7 1 —1 8 1 5 ( 2 0 1 3 ) 0 9 — 2 4 7 0 - 0 4
S c i e n c e T e c h n o l o g y a n d E n g i n e e i f n g
℃热处理 的样 品晶体快速 生长, 表面致 密, 短棒状 晶粒形貌清晰 , 并生长联结成片 , 凸凹不平 , H A涂 层的粗糙表面有利 于将宏 观的剪切应力部分转 化
成 局部 的正压 应力 , 使涂 层在 应力 下保持 稳定 。 实 验结果 表 明 随热 处 理 温度 提 高 , 磷 灰 石 晶 粒 更 加饱 满 , 薄膜越发致密 、 与基 体 的结 合 也 越 发 牢 固 。5 0 0 o C可 以进行 HA涂 层 的 制 备 , 目前 唯 一 工 业化 应用 制 备 羟 基 磷 灰 石 涂 层 的等 离 子 喷 涂 法 加 热温 度基 本 在 1 0 0 0 0 c C以 上 j , 因而 溶 胶 - 凝 胶 法

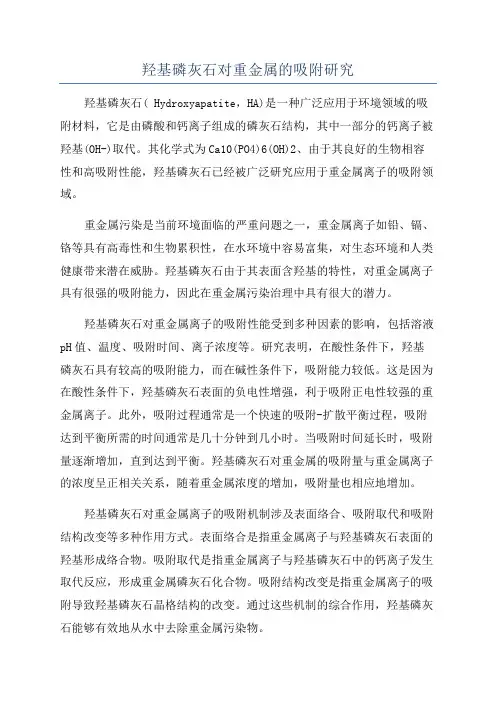

羟基磷灰石对重金属的吸附研究

羟基磷灰石对重金属的吸附研究羟基磷灰石( Hydroxyapatite,HA)是一种广泛应用于环境领域的吸附材料,它是由磷酸和钙离子组成的磷灰石结构,其中一部分的钙离子被羟基(OH-)取代。
其化学式为Ca10(PO4)6(OH)2、由于其良好的生物相容性和高吸附性能,羟基磷灰石已经被广泛研究应用于重金属离子的吸附领域。
重金属污染是当前环境面临的严重问题之一,重金属离子如铅、镉、铬等具有高毒性和生物累积性,在水环境中容易富集,对生态环境和人类健康带来潜在威胁。
羟基磷灰石由于其表面含羟基的特性,对重金属离子具有很强的吸附能力,因此在重金属污染治理中具有很大的潜力。
羟基磷灰石对重金属离子的吸附性能受到多种因素的影响,包括溶液pH值、温度、吸附时间、离子浓度等。
研究表明,在酸性条件下,羟基磷灰石具有较高的吸附能力,而在碱性条件下,吸附能力较低。
这是因为在酸性条件下,羟基磷灰石表面的负电性增强,利于吸附正电性较强的重金属离子。
此外,吸附过程通常是一个快速的吸附-扩散平衡过程,吸附达到平衡所需的时间通常是几十分钟到几小时。
当吸附时间延长时,吸附量逐渐增加,直到达到平衡。
羟基磷灰石对重金属的吸附量与重金属离子的浓度呈正相关关系,随着重金属浓度的增加,吸附量也相应地增加。
羟基磷灰石对重金属离子的吸附机制涉及表面络合、吸附取代和吸附结构改变等多种作用方式。
表面络合是指重金属离子与羟基磷灰石表面的羟基形成络合物。
吸附取代是指重金属离子与羟基磷灰石中的钙离子发生取代反应,形成重金属磷灰石化合物。
吸附结构改变是指重金属离子的吸附导致羟基磷灰石晶格结构的改变。
通过这些机制的综合作用,羟基磷灰石能够有效地从水中去除重金属污染物。
羟基磷灰石对不同重金属离子的吸附能力存在差异。
不同重金属离子的电荷和离子半径对其与羟基磷灰石的相互作用起着重要的影响。
一般来说,重金属离子的电荷越高,其与羟基磷灰石的相互作用越强,吸附能力也越高。
此外,重金属离子的离子半径较小,能更容易进入羟基磷灰石的晶格,因而具有较高的吸附能力。
可降解镁基骨内植物表面具有生物活性、分级结构的羟基磷灰石涂层

专利名称:可降解镁基骨内植物表面具有生物活性、分级结构的羟基磷灰石涂层及制备方法
专利类型:发明专利
发明人:裴佳,尤茗语,周可,袁广银
申请号:CN201910425641.4
申请日:20190521
公开号:CN111973812A
公开日:
20201124
专利内容由知识产权出版社提供
摘要:本发明提供了一种可降解镁基骨内植物表面具有生物活性、分级结构的羟基磷灰石涂层及制备方法,所述涂层包括内层氟化膜和外层羟基磷灰石转化涂层。
该方法通过先对镁及镁合金进行氢氟酸浸泡生成化学转化膜MgF,之后置于含磷酸钙盐溶液浸泡,化学沉积法生成透钙磷石涂层;最后使用水热转化法,高温加压下将透钙磷石涂层原位转化为较厚的、具有微纳分级结构的复合表面形貌的羟基磷灰石涂层。
该涂层与镁及镁合金基体结合强度高,同时显著改善了镁基体的耐腐蚀性和生物活性。
制备方法简便易行,成本低廉,并可适用于任意复杂形状的镁基骨内植物器件。
申请人:上海交通大学
地址:200240 上海市闵行区东川路800号
国籍:CN
代理机构:上海汉声知识产权代理有限公司
代理人:庄文莉
更多信息请下载全文后查看。

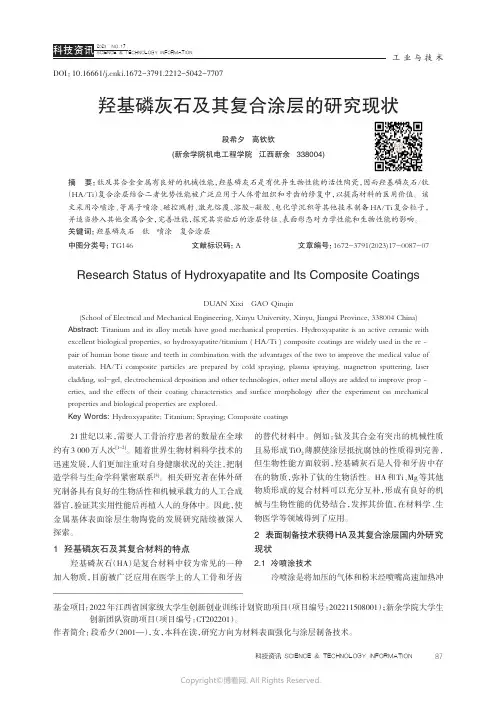

羟基磷灰石及其复合涂层的研究现状

羟基磷灰石及其复合涂层的研究现状段希夕 高钦钦(新余学院机电工程学院 江西新余 338004)摘要:钛及其合金金属有良好的机械性能,羟基磷灰石是有优异生物性能的活性陶瓷,因而羟基磷灰石/钛(HA/Ti)复合涂层结合二者优势性能被广泛应用于人体骨组织和牙齿的修复中,以提高材料的医用价值。
该文采用冷喷涂、等离子喷涂、磁控溅射、激光熔覆、溶胶-凝胶、电化学沉积等其他技术制备HA/Ti复合粒子,并适当掺入其他金属合金,完善性能,探究其实验后的涂层特征、表面形态对力学性能和生物性能的影响。
关键词:羟基磷灰石 钛 喷涂 复合涂层中图分类号:TG146文献标识码:A 文章编号:1672-3791(2023)17-0087-07 Research Status of Hydroxyapatite and Its Composite CoatingsDUAN Xixi GAO Qinqin(School of Electrical and Mechanical Engineering, Xinyu University, Xinyu, Jiangxi Province, 338004 China) Abstract: Titanium and its alloy metals have good mechanical properties. Hydroxyapatite is an active ceramic with excellent biological properties, so hydroxyapatite/titanium ( HA/Ti ) composite coatings are widely used in the re‐pair of human bone tissue and teeth in combination with the advantages of the two to improve the medical value of materials. HA/Ti composite particles are prepared by cold spraying, plasma spraying, magnetron sputtering, laser cladding, sol-gel, electrochemical deposition and other technologies, other metal alloys are added to improve prop‐erties, and the effects of their coating characteristics and surface morphology after the experiment on mechanical properties and biological properties are explored.Key Words: Hydroxyapatite; Titanium; Spraying; Composite coatings21世纪以来,需要人工骨治疗患者的数量在全球约有3 000万人次[1-2]。
生物可降解镁合金作为骨科植入物研究进展
生物可降解镁合金作为骨科植入物研究进展吕一鸣;柴益民;韩培;嵇伟平【摘要】近年生物可降解镁合金再次成为研究热点,与其作为骨科植入物的先天优势有关.近年开发出不合机体有害元素的镁合金,并经表面改性技术提升力学性能和生物相容性,预示新型镁合金材料在未来骨科临床的巨大优越性和应用潜力.该文就近年来生物可降解镁合金材料作为骨科植入物的研究作一回顾与总结.【期刊名称】《国际骨科学杂志》【年(卷),期】2012(033)005【总页数】3页(P285-287)【关键词】镁合金;骨科植入物;生物相容性;表面改性【作者】吕一鸣;柴益民;韩培;嵇伟平【作者单位】200233,上海交通大学附属第六人民医院骨科;200233,上海交通大学附属第六人民医院骨科;200233,上海交通大学附属第六人民医院骨科;200233,上海交通大学附属第六人民医院骨科【正文语种】中文Lambotte于1907年首次将金属镁接骨板应用于固定下肢骨折,固定8 d后镁接骨板被分解同时发现皮下产生很多气体,结果以失败告终。
Troitskii等、Znamenski等分别于1944年和1945年报道采用镁合金治疗骨折,但疗效并不确切。
当时的试验研究虽未观察到植入的镁合金接骨板周围产生无菌性炎症反应,但也无法解决镁吸收过快,镁接骨板无法维持至骨折坚固愈合这一关键问题。
后来随着不锈钢板逐渐在骨折治疗中广泛应用,直至现今钛合金板普遍应用,镁合金板的研究和应用暂时搁浅。
镁合金植入物与钛合金植入物相比,可吸收,不需二次手术取出,可减少病人痛苦和医疗费用,避免二次手术并发症。
虽然高分子可吸收材料与镁合金相比生物相容性好,但力学性能达不到骨科内固定材料的要求。
电化学和冶金工业的发展极大地提高了镁的纯度,而且研制出添加多种营养元素的镁合金,降低了传统镁合金的毒性,同时为解决镁合金过快降解,持续保持其生物相容性和力学性能等技术上难题提供了基础[1]。
1 镁的生物力学性能镁的密度为1.74 g/cm3,系所有金属中与人体骨密度(1.75 g/cm3)最接近者。
羟基磷灰石在生物医用材料中的应用状况
羟基磷灰石在生物医用材料中的应用状况作者:吴浩来源:《现代经济信息》2016年第13期摘要:羟基磷灰石作为重要生物医用材料的骨组织修复材料成为了国内行业主体的研发热点。
借助专利数据对骨组织修复材料的发展状况进行剖析,有助于对处于该行业发展中的研发、生产主体制定和调整发展策略。
关键词:羟基磷灰石;生物医用材料;专利申请中图分类号:R318 文献识别码:A 文章编号:1001-828X(2016)013-000-01引言作为人和动物骨骼及牙齿的主要无机成分,羟基磷灰石具有良好的生物相容性和无生物毒性,是与骨组织生物相容性最好的生物活性材料,植入骨组织后能在界面上形成很强的化学键合,是目前最为理想的生物硬组织修复和替换的基底材料。
目前人工合成的纳米羟基磷灰石直径在1-100nm之间,钙磷比值约为 1.67,因而与人骨的结构和成分很相似,是一种理想的组织植入材料。
随着市场对于羟基磷灰石的需求量增大,性能的需求也越来越高。
借助专利数据分析,对我国该领域生产和研发主体的情况进行进一步的了解。
一、国内外专利状况分析针对涉及到羟基磷灰石在生物医药领域的在华专利数据进行分析,得到行业总体情况,这里分析数据总量为2015年以前在华专利2582件,其中国内申请1988件,国外申请594件。
从图1中可以看出,随着羟基磷灰石在生物医药领域的应用越来越广,其专利申请的总趋势是逐步增大的。
尤其是在2001年以后,随着医疗市场的普及和推广以及产品市场的进一步开放,我国羟基磷灰石生物医用材料领域专利申请总量开始迅速增长。
国内和国外的科研院校和企业均开始大量申请专利。
值得一提的是,虽然面临同样膨胀的市场和需求,国内市场主体采取的策略不尽相同。
国内专利申请者纷纷投入大量的资金和精力,申请数量从最初的每年几十件激增至最高每年280件。
这也带动了国内申请整体形势的走高。
反观,国外申请人年最高申请量不超过60件,且从2001年以后波动幅度较小。
羟基磷灰石/聚合物可降解生物复合材料的研究进展
羟基磷灰石/聚合物可降解生物复合材料的研究进展羟基磷灰石/聚合物可降解生物复合材料的研究进展/罗平辉等?357?羟基磷灰石/聚合物可降解生物复合材料的研究进展罗平辉,赵玉涛,戴起勋,林东洋,施秋萍(江苏大学材料科学与工程学院,镇江212013)摘要HA/聚合物生物降解复合材料在一定程度上模仿了天然骨,可降解聚合物成分逐渐被机体溶解吸收或新陈代谢排出,HA陶瓷成分在体液的作用下,会发生部分降解,游离出钙和磷,并被人体组织吸收,利用,生长出新的组织;同时可降解聚舍物成分对HA的过快降解具有控制作用,使得HA降解与新生骨组织生成速率匹配总结了羟基磷灰石/聚合物可降解生物复合材料的最新研究进展,并分析了目前该材料在研究和临床应用上存在的问题,讨论了其未来的发展方向.关键词羟基磷灰石/聚合物复合材料生物可降解研究进展TheResearchPlofBiodegradableHydroxyapatite/PolymerBio-compositeMaterials LUOPinghui,ZHAOYutao,DAIQixun,LINDongyang,SHIQiuping (SchoolofMaterialsScienceandEngineering,JiangsuUniversity,Zhenjiang212013) AbstractBiodegradablehydroxyapatite/polymerbiomaterialsmimicthenaturalbonetOso meextent,andthe degradablepolymerisdissolvedandabsorbedormetabolizedbydegrees,thehydroxyapatite (HA)ceramicdegradespartlyandextricatesCaandP()i—whichareabsorbedandutilizedbyhumantissuestOgeneratefreshtissues.Fur thermore,degradablepolymercancontributetOtoofastdegradationofHAtOmatchtherateb etweendegradationofHAandformationoffreshbonetissues.Inthisarticle.thelatestadvancementinresearchofbio degradableHA/poly—merbiomaterialsaresummarized.Simultaneously,someproblemsofthebiomaterialsinrese archandclinicareanalyzed andsomepossiblefuturedevelopingtrendsarealsodiscussed. Keywordshydroxyapatite/polymercomposites,biodegradable,researchprogressO前言羟基磷灰石(hydroxyapatite,HA),其化学组成为ca10一(P4)s(0H)z,与天然磷灰石矿物相似,具有良好的生物相容性(biocompatibility)和生物活性(bioactivity),是脊椎动物骨和齿的主要无机成分[1].自2O世纪7O年代中期美国和日本的学者研制成功人造多晶羟基磷灰石以来,这种生物材料已广泛用于外科手术中,作为人工骨骨骼和人工牙齿骨的填充,置换与结合材料[2j.然而,单一HA在生理环境下的脆性及低疲劳强度限制了其在负荷下骨修复或骨替代的应用[3].因此,为了适应临床需要,基于HA的复合材料是近年来生物复合材料研究与开发的热点.当前,基于HA的复合材料可分为3类,即HA/金属复合材料,HA/陶瓷复合材料和HA/聚合物复合材料.其中,HA/金属复合材料是目前临床上研究较多的一种,但该复合材料仍存在金属腐蚀,在骨一移植体界面可能形成密集纤维组织问题_4]以及应力屏蔽问题_5].而HA/陶瓷复合材料也存在许多问题,如生物惰性Al.()3和Zb陶瓷的断裂特性比人体骨要差,陶瓷材料弹性模量较高且具有脆性,它们在力学上并不与骨相容等.因此,开发生物活性HA陶瓷与断裂韧性较好的有机聚合物进行复合是一条行之有效的途径,特别是HA/聚合物生物降解复合材料在一定程度上模仿了天然骨,可降解聚合物成分逐渐被机体溶解吸收或新陈代谢排出,HA陶瓷成分在体液的作用下,会发生部分降解,游离出钙和磷,并被人体组织吸收,利用,生长出新的组织;同时可降解聚合物成分对HA的过快降解具有控制作用,使得HA降解与新生骨组织生成速率匹配.生物可降解性植入材料具有以下优点而受到国内外研究者的重视:(1)无需二次手术取出;(2)机械强度逐渐衰减,不抑制骨骼生长,降低了金属装置由于应力屏蔽效应引发骨质疏松症的危险性;(3)无金属腐蚀引发的组织反应.HA/生物可降解复合材料除了具备上述性能外.HA本身的生物活性有可能得以提高.因此,HA/聚合物可降解复合材料的研究与开发对人工骨修复材料在基础理论和临床上应用均具有十分重要的意义.1国内外研究现状目前国内外研究主要在探索与HA复合较理想的聚合物材料以及复合材料的制备技术上.对于材料方面,研究较多的是胶原(collagen,Co1),聚乳酸(poly(1acticacid),PLA)及聚己内酯(polyeaprolactone,PCL)与HA的复合,如ShinHasegawa*江苏省自然科学基金项目资助(BK2OO3O51);江苏省铝基复合材料工程技术研究中心研发项目(BM2Oo3Ol4)罗平辉:男,1980年生,硕士研究生E-mail:******************赵玉涛:联系人,1964年生,博士,教授,博士生导师Tel:0511—8791919E-mail:**************.cn358材料导报2006年11月第2O卷专辑Ⅶ等[]植入HA/PLLA至兔股骨长期研究表明HA/PI.,LA复合材料表现出优异的生物降解性和骨传导性而且植入后长达7年没有明显的无菌反应.C.V.M.Rodrigues等l_7]制备的Col/HA复合材料用于组织工程中支架材料综合了骨胶原的诱导性和HA的生物活性及骨传导性但用于制备Col/HA复合材料的I型胶原由于其成本及商业来源有限,使得其工艺控制变得困难起来.用明胶(gelatin,GEL)~I驱体替代I型胶原也是目前研究的热点.Hae-W(onKin等_日制备的GEI/HA复合材料具有多孔结构,与传统复合材料相比,其表面附着有较高水平的成骨细胞,对于制备技术方面,原位技术主要是改善仿生工艺模拟天然骨矿化过程.非原位技术主要集中在对HA或聚合物材料进行改性.牛丽婷等_g]用聚乙烯醇改性HA,改性后的HA具有较高的纯度,提高了HA的粒度分布,且降低了HA的晶化温度.ZhongkuiHong等_】阳为了改善HA与PIJ.A间的结合强度以提高复合材料的机械性能,用PILA先对HA纳米颗粒表面进行接枝改性.根据复合材料的基体材料同,HA/生物可降解复合材料可大致分为两类:一类是以可降解材料为基体,HA为增强材料的复合材料;另一类是以多孔HA为基体,可降解材料作为增韧的复合材料.对于第一类复合材料,主要是将HA引入可降解材料中,利用HA的高弹性模量增加复合材料的刚性及赋予材料生物活性.对于第二类复合材料,主要是将可降解聚合物引入到多孔HA中,形成多孔HA为支架可降解材料增韧的仿骨结构.通过选择合适的复合组分或结构,改变组分之间的配比,得到的复合材料降解特性和力学性能均可调,并相互匹配以适应临床上实际应用.几类HA/生物可降解复合材料的性能见表1裹1nn/聚合物生物可降解复合材料的力学特性Table1Mechanicalpropertiesofbiodegradablehydroxyapatite/polymercomposites材料抗压强度,MPa弹性模量,GPaHA/C0l[]168.855.87HA/PLLA[12]14010HA/壳聚糖_13]120——目前实验及临床上HA与可降解材料进行复合主要有以下几类:(1)与生物可降解聚合物的复合,生物可降解材料(bio—degradablematerials)包括人工合成的生物可降解聚合物和天然材料提纯的可降解材料,如聚乳酸(poly(1acticacid),PLA),聚酰胺(polyami&,PA),聚乙烯醇(pd:~i.ylalcohol,PVA),聚己内酯(polycaprolactone,PCL),等,这些可降解材料具有良好的组织相容性,并且不需要二次手术取出内植物,已经成为骨科医生和生物材料研究人员关注的热点;(2)与天然生物材料的复合,天然生物材料主要指从动物结缔组织(如骨,肌腱)或皮肤中提取的,经过特殊化学处理的具有某些活性或特殊性能的物质. 如胶原(collagen,C01),明胶(gelatin,GEL)及骨形成蛋白(Bone morpho)geneticprotein.BMP)等;(3)与其它可降解材料的复合,如聚羟基丁酸酯(Poly-hyI|r0xybutyrate,PHB).近年来,以可降解聚合物为基体所形成的复合材料已成为人工骨材料研究和开发的主流.与不可降解体系相比,可降解聚合物在生物体内的降解使得本体骨组织逐渐长人复合材料, 有助于自体骨和移植骨之间形成紧密结合的界面,这无疑提高了HA的骨传导性.与纯HA粉末或粒子相比,以膏状或水泥状存在的HA/可降解聚合物在手术中易于处理,因而在应用中具有更大的优越性.固态的HA/可降解聚合物则可用作承力环境中的骨替代材料.与国外相比,我国的骨修复替代材料产业正处于起步阶段,应用市场主要在传统骨修复材料,综合性能良好的新型生物材料还不能大规模满足购买能力提高,保健意识增强的患者,只能临床使用,7O~8O医用材料要依靠进口.主要原因在于产品技术还处于初级阶段,且产品单一,总体上技术及资金力量不足,产业化方面研发总体投入较少,同类产品基本上属于仿制,自主知识产权较少.面对日益扩大的市场需求和竞争,我国在硬组织修复材料研发与产业化方面需要加大研发力量,加强学科交叉,发展具有自主知识产权的技术与产品;增加开放度,加强国内外合作;加强产一学一研结合.2制备技术进展在HA/生物可降解复合材料的制备过程中,HA的形成方式有两类:一类是制备复合材料前制备HA粉体,该方法中HA 的制备通常与单一HA粉体的制备方法大致相同;另一类是直接在形成HA过程中制备复合材料,即所谓原位技术,此类方法中复合材料的制备应考虑可降材料所能允许的条件,如温度等,整个工艺过程与前一类方法明显有所不同,其目的是从仿生的角度制备出类骨材料,因此,相对于前一类方法,该类方法制备的复合材料组分间结合强度较好,其综合性能也更接近天然骨.从目前研究来看,HA/生物可降解复合材料的主要制备工艺有:①混合法(混炼+模压),②沉淀法,③仿生法,④沥滤法,⑤热致相分离(TIPS)其中,混合法,沥滤法,热致相分离属前一类,仿生法属后一类.而沉淀法既有原位技术,也有非原位技术.在制备技术方面也有经改进后发展的新技术.在制备具体复合材料中依据所使用的可降解材料的不同特性而采用相应的方法.下面就这些方法进行简要介绍.2.1混合法混合法是制备HA/生物可降解复合材料最简单的工艺,在适当溶剂中混合HA与可降解材料,后洗涤并去除溶剂模压成HA/生物可降解复合材料,一般用于制备块材.李亚军等_l]将纳米HA粉末和聚丙交酯及造孔剂氯化钠混合后加入三氯甲烷和聚乙烯醇溶液,混炼后模压制得的多孔聚乳酸/羟基磷灰石复合材料能够提高高分子的力学性能及骨诱导特性,且对羟基磷灰石的过快降解具有控制作用,保证了骨组织恢复速度与材料降解速度一致.虽然HA/PLA复合材料具有良好的生物相容性和骨结合能力,但这类材料在生理环境下,未等材料完全降解而过早丧失其机械强度,因此有人_1研究HA/PLA复合材料失效的主要原因是HA/PLA界面缺乏有效结合所致.而S.M.Zhang等["]加HA至PLA液相中,挥发掉有机溶剂后热压成HA/P1.A复合材料,其研究表明:用硅烷衍生物对HA表面进行改性后,HA/PLA复合材料的界面强度,膨胀性能及最终的力学性能均有较大改善,最大弯曲强度提高27.8,扫描电镜(图1)实验表明HA颗粒在复合材料中均匀分布,大小在2~15m.且改性的HA/PLA复合材料属韧性断裂.羟基磷灰石/聚合物可降解生物复合材料的研究进展/罗平辉等?359? 围1复合材料的扫描电镜图片Fig.1SEMmicrographofthecomposites全大萍等口将HA与PDLLA混合塑炼后模压成型的HA/PDILA复合材料,其研究也表明HA经偶联剂处理后其表面能也能降低从而提高复合材料界面强度,BiqiongChen等L1.]以不同HA含量与PCI熔混后热压成型出HA/PCL复合材料,研究表明窄分子量范围的PCL及较小颗粒大小的HA复合而成的复合材料具有较好的加工性,力学性能及界面强度.2.2沉淀法沉淀法是目前制备粉体最广泛的方法之一.该方法设备简单,操作方便,还能尽可能不带人杂质离子.ZhongkuiHong等l_19_均匀加入三氯甲烷至纳米HA中,在电磁搅拌和超声处理下形成悬浮液,悬浮液中加入PLLA/三氯甲烷溶液,得到的混合物在过量乙醇中沉淀,干燥得到PLIA/HA复合材料(图2)试验表明:与P1LA材料相比,PLIA/HA纳米复合材料表现出较高的弯曲强度和冲击能,提高HA含量时,复合材料的模量显着提高.圈2PLLA/g-HAP纳米复合材料的制备方法Hg.2MethodforpreparingofthePIA/g-HAPnano-comp~itesWeiJie等口._通过共沉淀法制备的HA/PA66多孔支架材料相分布均匀,晶粒大小10~20nm,且具有很好的生物活性及强的界面反应,力学性能接近天然骨.王迎军等r21]采用沉淀法原位复合技术制备的PV A/HA复合材料HA陶瓷颗粒粒度细,分散性好,复合水凝胶的结晶度和拉伸强度均比PV A试样或物理共混复合水凝胶的有所提高.孙恩杰等[2幻按一定CatP 配制Ca(H2PO4)2?HzO溶液,将GEL溶于蒸馏水得到GEL溶液,一定温度下将Ca(0H)和ca(H2P04)2?H20逐滴滴入明胶溶液中并搅拌至溶胶稳定该均相沉淀法制备的HGEL复合材料呈自组装结构,HA—GEL间产生键连作用,且颗粒分布均匀.2.3仿生法由于天然骨是纳米级HA的晶体互相平行堆积,沉积于骨胶原中而形成的.胶原是多种组织的主要成分和细胞外基质, 约占动物总蛋白的i/3.胶原蛋白在体内以胶原纤维的形式存在,其基本组成单位是原胶原分子,原胶原分子经多级聚合形成胶原纤维,其纤维状结构利于组织培养中的细胞粘附生长繁殖. 故从仿生的角度出发,将纳米级HA与胶原复合制得的HA/胶原复合材料是当今的一个研究热点.N.Roveri等啼0]以Ca(OH)2及含有Col的H3P0{通过原位的方法制备出的纳米HA/Col复合材料中HA与Col界面有很强的化学反应,与天然骨组织非常相似.MasanoriKikuchi等[2]也用同样的原料以仿生工艺(图3)通过自组装机制制备的HA/Col复合材料的相容性较HA陶瓷好,复合材料的骨组织反应表明了破骨细胞再吸收后有新骨形成,与自体骨移植很相似.T田3HAp/Col复合材料合成装置示意圈脚3SchematicdrawingoftheapparatusfortheHAp/Col王振林等_2通过体外模拟天然骨生物矿化和材料自组装机制,制备出HA/col仿生复合材料,其中,纳米羟基磷灰石均匀分布在胶原基质上并择优取向排列,复合材料的成分,微观结构与天然骨类似.MyungChulChang等]通过仿生工艺制备出HA/GEL复合材料,实验表明纳米HA沿着明胶原纤维进行自组装,且HA与GEL间形成了化学键.由于仿生工艺是通过原位复合技术制备出复合材料,因此,HA/可降解复合材料中组分间具有较好的结合强度,与其他方法相比,制备出的复合材料的综合性能更接近天然骨.2.4沥滤法溶剂浇铸/粒子沥滤技术(solventcasting/particulateleac—hing)用于制备高孔隙率,高比表面积的组织工程多孔支架材料,该技术采用氯化钠等不溶于有机溶剂的颗粒作为致孔剂,可用于制备PLLA,PLGA等可溶于有机溶剂的高分子聚合物多孔支架材料.张利等[]通过粒子沥滤法制备的纳米HA/CS多孔材料,当复合材料/致孔剂质量比为1:1时,抗压强度可达17MPa,满足组织工程支架材料的要求,且复合材料呈高度多孔结构,孔壁上富含微孔,能够很好地吸附人体骨形成蛋白等骨生长因子, 使其具有良好的骨再生能力.J.AJansen等口]采用PEG/PBT为嵌段共聚物,制备出polyaetive/HA复合材料,实验表明该复合材料与周围组织有很好的生物相容性.且轻微细胞反应会伴一~一匿360材料导报2006年11月第2O卷专辑Ⅶ随着polyactive生物膜的降解,降解过程主要受PEG/PBT比的影响.2.5热致相分离组织工程材料的特点是具有三维立体结构,制备组织工程材料的关键是组织生长的模板或支架材料的获取.热致相分离(thermallyinducedphaseseparation,TIPS)是通过将高温的聚合物溶液冷冻,由温度改变来驱动以实现相分离的.其典型工艺过程如图4[.所示,它适用于制备热塑性,结晶性高聚物孔径可控多孔材料.….M咖c幽..硒甜图4热致相分离技术流程图Fig.4TheflowclIartofTIPSteelmology程俊秋等口.j通过热致相分离原理采用纳米羟基磷灰石同PLA复合制得多孔纳米羟基磷灰石/聚乳酸复合材料,研究表明纳米HA有利于降低HA粒子的表面能从而提高HA_PLA 两相界面粘结强度,且无明显空隙存在.2.6其它方法随着复合材料制备技术的发展及对材料性能要求的提高,多种制备技术联合使用可弥补单一制备技术的不足.Qiaoling Hu等[3采用原位混杂技术(insituhybridization)制备的Cs/HA纳米复合材料具有层状结构,CS/HA(质量比1oo/5)时弯曲强度高达86MPa,比松质骨高3~4倍.相当于致密骨的1/2. Boix等r3幻研究了HA对BMP吸附的影响因素,外加钙离子提高吸附.而磷酸根却抑制其吸附,pH虽然也有影响,但相对钙离子,磷酸根显得不是很重要,该研究对制备出在移植处释放合适蛋白量的BMP-HA复合材料具有重要意义.然而,其它的影响因素也有待研究,如生理情况.江涛等【3.]采用混合及控制析出法制备了PHB/HA复合材料,其研究表明,用硅烷对HA 进行表面改性后.PHB/HA复合材料的力学性能明显提高.3存在问题及发展趋势HA植入人体后在短期内能与骨骼形成骨性结合并具有诱导成骨作用.它及其生物复合材料作为骨组织修复,替代等骨科临床治疗方面的应用已经取得了可喜的进步.尽管针对临床上实际出现的各种问题,对HA复合材料的研究与开发陆续开展起来.其中,HA/生物可降解复合材料的研究也从各个方面进行了探索,改进,如复合材料中HA采用纳米级以进一步仿生天然骨;HA或聚合物加以改性以提高复合材料的性能;采用仿生工艺制备HA复合材料以期望获得结构类似天然骨的复合材料;采用多元复合弥补二元复合材料的不足之处等等,所制备出复合材料有一定骨修复,替代功能,但其综合性能与天然骨还有一定的距离.究其原因,主要是在材料制备中对骨愈合的复杂过程还未重视起来,没有把骨生长,代谢的生物学机理完全应用到材料制备上.人体是一个最完美的功能自适应系统,从生命意义上讲,骨并不是简单的复合材料,它是一种高度复杂的系统,一种多功能的组织,具有大量的互相联系的生物物理,生物化学的生命过程.Knese(1958)详细地画出了骨的各级结构,将其分为5个层次:纤维与相邻的无机材料,骨板,骨板系统,骨板系统的组合, 最后是密质骨与松质骨的分布[3.而骨组织(包括其它组织)缺陷的修复过程也是非常复杂的,本质上是细胞的生物学过程和应力作用下的生长过程.从骨的细胞学水平看,骨从产生乃至在整个生命期中总是在应力/应变场中建造(modeling)和重建(remodeling)E35_.在骨重建过程中,由破骨细胞引起的"骨吸收"和成骨细胞引起的"骨形成"偶联成不断更新的动态过程,从而完成骨的生长代谢.因此,破骨与成骨过程的平衡是维持正常骨量的关键,而成骨细胞是骨形成的主要功能细胞,负责骨基质的合成,分泌和矿化.虽然人工骨科材料在仿生学方面取得了一定的进展,但对细胞在骨重建过程中的作用还未用到仿生制备中,使得目前仿生制备的骨科材料的性能受到限制,而HA/可降解复合材料的组分与天然骨类似(无机/有机),在发展人工骨科材料方面具有一定的优势,骨组织修复,替换的研究有从宏观向细胞和分子水平发展的趋势.同时骨生长,代谢还受生物力学因素的影响和制约,其重建过程中应力场与微观结构之间存在依赖关系,可以预想.在人工骨科材料制备方面,借助应力场(特别是变应力场),模拟骨重建过程中的复杂环境可能是制备更理想的骨修复,替代材料的途径之一.参考文献1俞耀庭,张兴栋.生物医用材料I-M3.天津:天津大学出版社,2000.132李世普.生物医用材料导论EM3.武汉:武汉工业大学出版社,2000.843ToshiakiKitsugi,TakaoY amamuro,TakashiNakamura,eta1.Fourcalciumphosphateceramicsasbonesubstitutesfornon-weight-bearing[J].Biomaterials,1993,14:2164DucheyneP,QiuQBioactiveceramics:theeffectofsurface reactivityonboneformationandbonecellfunctionEJ3.Bio—materials,1999,20:22875MakarandGJoshi,SureshGAdvani,FreemanMiller,eta1.Analysisofafemoralhipprosthesisdesignedtoreduce stressshielding[刀.JBiomechanics,2000.33:16556ShinHasegawa.ShinsukeIshii,JiroTamura,eta1.A5-7 yearinvivostudyofhigh-strengthhydroxyapatite/poly(L- lactide)compositerodsfortheinternalfixationofbonefrac—tures[J].Biomaterials,(accepted1September2005)7RodriguesCVM.SerricellaP,LinharesABR,eta1. Characterizationofabovinecollagen-hydroxyapatitecorn-,positescaffoldforbonetissueengineering口].Biomaterials, 2003,24:49878Hae-WanKin,Hyoun-EeKim,V ehidSalih.Stimulationof osteoblastresponsestObiomimeticnanocompositesofgelati—n-hydroxyapatitefortissueengineeringscaffolds[刀.Bio—materials,2005,26:52219牛丽婷,刘敬肖,周靖,等.聚乙烯醇该性羟基磷灰石超细粉的制备及表征口].大连轻工业学院,2004,23(4){23910HongZhongkui,ZhangPeibiao,HeChaoliang,eta1.Nano-compositeofpoly(L-lactide)andsurfacegrafted hydroxyapatite:Mechanicalpropertiesandbiocompatibility[J].Biomaterials,2005,26:6296羟基磷灰石/聚合物可降解生物复合材料的研究进展/3平辉等?361? 11林晓艳,温贤涛,李虎,等.共滴定法制备纳米羟基磷灰石/胶原复合材料及其性能EJJ.四川大学,2004,36(4):6712NenadIgnjatovic,DraganUskokovic.Synthesisandappli—cationofhydroxyapatite/polylactidecompositebiomaterialEJ].ApplSurfSci,2004,238:31413张利,李玉宝,魏杰,等.纳米羟基磷灰石/壳聚糖复合骨修复材料的共沉淀法制备及其性能表征[J].功能材料,2005,36(3):44114李亚军,阮建明.聚乳酸/羟基磷灰石复合型多孔状可降解生物材料[J].中南工业大学,2002,33(3);26115V erheyenCCPMRestorablematerialswithbonebondingability,evaluationofhydroxyapatite/poly(L-lactide)com—posites[D].Leiden;UniversityofLeiden,199316ZhangSM,LiuJ,ZhouW,eta1.Interfacialfabrication andpropertyofhydroxyapatite/polylactideresorbablebone fixationcompositesEJ].CurrentApplPhys,2005,5:51617全大萍,李世普,袁润章,等.聚DL-丙交酯/羟基磷灰石(PDLLA/HA)复合材料——Ⅱ:硅烷偶联剂处理羟基磷灰石表面的作用研究[J].复合材料,2000,17(4):11418ChenBiqiong,SunKang.Poly(~一caprolactone)/Hydmxy—apatitecomposites:effectsofparticlesize,molecularweight distributionandirradiationoninterfacialinteractionand properties[J].PolymerTesting,2005,24:6419HongZhongkui,ZhangPeibiao,HeChaoliang.eta1.Nano-compositeofpoly(L-laetide)andsurfacegrafted hydroxyapatite:Mechanicalpropertiesandbiocompatibility EJ].Biomaterials,2005,26:62962OWeiJie,IiYubao.Tissueengineeringscaffoldmaterialofnano-apatitecrystalsandpolyamidecomposite[刀.Eur PolymJ,2004,40:50921王迎军,刘青,郑裕东,等.沉淀法原位复合聚乙烯醇(PV A)/羟基磷灰石(HA)水凝胶的结构与性能研究[J].中国生物医学工程,2005,24(2):15022孙恩杰,杨冬,颜文龙.羟基磷灰石一明胶复合物的制备及表征[J].化学与生物工程,2005,6:4923RoveriN.FaliniG,SidotiMC,eta1.Biologicallyinspired growthofhydroxyapatitenanocrystalsinsideself-assembled ,),(上接第356页)23EddaoudiM.eta1.Systematicdesignofporesizeandfunc—tionalityinisoreticularMOFsandtheirapplicationinmeth—anestorage.JScience.2002.295(5554):46924ChenZhenfeng,ZhangJing.XiongRengen,eta1.Anoveltwo-dimensionalchiralcoordinationpolymer:bis((一)一lac—tate)zinc(1I).JInorganicChemCommu,2000,3:49325JiangChao,WangZY_Synthesis.structureandintercon—versionoftwoCo(II)coordinationpolymersshowingtopoi—ogicalisomerismfrom1Dchainto3Dchiralnetwork.JPol—yhedron,2003,22:295326EzuharaT,EndoK,AoyamaY_Synthesis,spectroscopy, andstructureofafamilyofiridabenzenesgeneratedbythe reactionofvaska-typecomplexeswithanucleophilic3-vinyl- collagenfibers[J].MaterSciEng,2003,23:44124MasanoriKikuchi,ToshiyukiIkoma,SoichiroItoh,eta1. Biomimeticsynthesisofbonelikenanoeompositesusingtheself-organizationmechanismofhydroxyapatiteandcollagen [J].CompSciTechn,2004,64:81925王振林,闫玉华,万涛.羟基磷灰石/胶原类骨仿生复合材料的制备及表征[J].复合材料,2005,22(2):8326MyungChulChang,Ching-ChangKo,WilliamH.Doug—las.Preparationofhydroxyapatite~gelatinnanocompositeI-J].Biomaterials,2003,24:285327张利,李玉宝,杨爱萍,等.骨组织工程用纳米羟基磷灰石/ 壳聚糖多孔支架材料的制备及性能表征[J].功能材料, 2005,36(2):31428JansenJA,DeRuijterJE,JanssenPTM,eta1.Histo- logicalevaluationofabiodegradablepolyactive| hydroxyapatitemembrane[J].Biomaterials,1995,16:81929赵忠华,薛平,何亚东,等.用TIPS法成型超高分子量聚乙烯微孔材料的机理分析[J].高分子材料科学与工程, 2003,19(1):243O程俊秋,段可,翁杰,等.多孔纳米羟基磷灰石一聚乳酸复合材料的制备及其界面研究[J].化学研究与应用,2001,13 (5):51731HuQiaoling,LiBaoqiang,WangMang,eta1.Preparation andcharacterizati0nofbiodegradablechitosan/hydroxyapa—titenanocompositerodsviainsituhybridization.apotential materialasinternalfixationofbonefracturerJ].Biomateri—als,2004,25;77932BoixT,Gome~MoralesJ,Torrent-BurguesJ,eta1.Ad—sorptionofrecombinanthumanbonemorphogeneticprotein rhBMP-2montohydroxyapatite口].JInorganicBiochem, 2005,99:104333江涛,胡平.聚羟基丁酸酯/羟基磷灰石复合材料的制备与性能EJ].高分子材料科学与工程,2002,18(4):4534董福慧.骨生物力学回顾[J].中国骨伤,2000,13(6);323 35王远亮,蔡绍皙.生物力学与骨组织工程[J].力学进展, 1999,29(2):232s;,s,anometallicsJChemSoc,1999,121: 327927JouaitiA.HosseiniMW,KyritsakasN,eta1.Non-cen- trosymmetriepackingof卜Dcoordinationnetworksbasedon chirality.JChemCommun,2002,23:189828CuiY,EvansOR.NgoLH,eta1.Interlockedchiral nanotubesassembledfromquintuplehelices.JChemInt, 2002,41:l15929InfordJD,VittalJJ.WuD.eta1.Topoehemicalconver—sionofhydrogenbondingtocovalentthreedimensionalnet—work.ChemInt,l998,37:儿l430RanfordJD.VittalJJ,WuD,eta1.Therrnalconversion ofahelicalcolltoa3-Dchiralframework.ChemInt.1999,38:3498。
水热法制备羟基磷灰石涂层包覆镁合金的耐腐蚀性能和快速矿化能力
第48卷第6期2020年6月硅酸盐学报Vol. 48,No. 6June,2020 JOURNAL OF THE CHINESE CERAMIC SOCIETY DOI:10.14062/j.issn.0454-5648.20190779 水热法制备羟基磷灰石涂层包覆镁合金的耐腐蚀性能和快速矿化能力孙佳月1,蔡舒1,韦洁玲1,刘佳2,许国华2(1. 天津大学,先进陶瓷与机械加工技术教育部重点实验室,天津 300072;2. 第二军医大学长征医院,上海 200003)摘要:生物镁合金在骨组织修复中具有良好的应用潜力,但生理条件下极易受到腐蚀,失去原有的力学性能,导致植入体在服役过程中失效。
为了提高其耐蚀性能和快速诱导磷灰石的能力,采用一步水热法在镁合金上制备了微纳结构的羟基磷灰石涂层,涂层极化阻抗值达到138.680 kΩ·cm2,具有优异的电化学性能。
在模拟体液中测试试样30d内的体外降解性能,溶液的pH值稳定在7.10~7.60之间,腐蚀速率始终低于0.400mm/y。
在浸泡3d时,涂层表面由羟基磷灰石形成,微纳结构能快速诱导Ca–P产物的沉积,具有良好的矿化能力。
关键词:镁合金;羟基磷灰石;涂层;耐腐蚀性能;矿化能力中图分类号:文献标志码:A 文章编号:0454–5648(2020)06–0810–08网络出版时间:2020–03–23Corrosion Resistance and Rapid Mineralization of Hydroxyapatite Coated Magnesium AlloyPrepared by Hydrothermal MethodSUN Jiayue1, CAI Shu1, WEI Jieling1, LIU Jia2, XU Guohua2(1. Key Laboratory of Advanced Ceramics and Machining Technology, Ministry of Education, Tianjin University,Tianjin 300072, China; 2. Changzheng Hospital of Second Military Medical University, Shanghai 200003, China) Abstract: Magnesium alloy has good potential application in bone tissue repair, but it is extremely susceptible to corrosion in the human physiological environment and loses its original mechanical properties, causing the implant material to fail during service. In order to improve its corrosion resistance and ability to rapidly induce apatite in vitro, a one-step hydrothermal method was used to prepare a micro-nano structured hydroxyapatite coating on magnesium alloys. The polarization resistance of the sample reached 138.680kΩ·cm2, indicating that the sample has excellent electrochemical performance. The degradation performance of the sample was tested in simulated body fluids. During the 30d immersion time, the pH value of the simulated body fluids were maintained in the range of 7.10–7.60, and the corrosion rate was lower than 0.400mm/y. And when immersed for 3d, hydroxyapatite mineralization were formed on the coating surface, indicating that the micro-nano structural coating can quickly induce the formation of Ca–P products and has good mineralization ability.Keywords:magnesium alloy; hydroxyapatite; coating; corrosion resistance; mineralization ability镁合金作为一类新型医用植入材料,由于其密度、屈服强度和弹性模量等与人体骨接近,且在体液中可完全降解,因而受到广泛关注。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
0.1
0.1 1.0
实验数据分析与讨论
图1 AZ91D镁合金表面转化膜的XRD分析结果
Intensity(a.u.)
0
10
20
30
40
50
60
70
80
2degree
电化学实验分析
电化学试验采用型号 RST5200 综合电化学工作站进行测试, 测试溶液为Hank'S模拟体液,选用三电极体系,以饱和甘汞 电极(SCE)为参比电极(R), 铂电极为辅助电极(A),试样 为工作电极(W),测试面积为1cm2,盐桥(KCl),(操作过程 中电极表面必须对着导入盐桥尖嘴的一端,绿色夹头接研究 电极,红色夹头接辅助电极,白色夹头接参比电极);电化 学测试的溶液为Hank`s溶液调节的pH为7.4,为37±1℃温度, 试样分为HA涂层镁合金试样1号、2号;空白试样1号、2号需 打磨,用砂纸型号400#、600#、800#、1200#,打磨之后用 丙酮、无水乙醇清洗,之后吹干干燥。
40mL正丁醇(CH3(CH2)2CH2OH)
0.24mL三乙醇胺(C6H15NO3)
电泳液的配制过程
电泳液的配制:称取羟基磷灰石粉末 0.32g ,将其溶于 40mL的正丁醇(CH3(CH2)2CH2OH)、0.24mL三乙醇胺 (C6H15NO3),然后超声分解,时间为20min, 电泳过程:准备镁合金试样,1号、2号镁合金,将试样放 入电泳沉积溶液中,试样作为阴极,石墨为阳极,用电泳 仪进行沉积,规格为100V,沉积时间4min,阴极阳极之间 的距离不要超过10mm;电泳沉积后放置室环境中自行干燥 24小时。
将配好的溶液在恒温磁力搅拌器中搅拌,搅拌温度25摄 氏度,中速搅拌,时间 1 小时;然后将搅拌所得的溶液在超 声波清洗器,规格范围53KHz、100%超声分解1个小时,再此 之后将溶液放置室温环境中陈化24小时,由此可得到羟基磷 灰石的悬浮液。
羟基磷灰石粉末的制备
取所得的悬浮液倒去上清液,得到胶体 与少许的溶液,将胶体进行分离,离心 机转速为2000r/min,将得到的胶状物溶 解于少量的无水乙醇中,然后将其倒入 培养皿中, 把培养皿放入高温箱炉中烧结,温度为 500摄氏度,保温时间为8小时,
最后将所得的羟基磷灰石粉末用 X- 射线 衍射(XRD)进行物相分析组织成分
电泳沉积法制备镁合金羟基磷灰石涂层
01 02
涂层丰满、 均匀
06 涂层平整、 光滑 05 良好的硬度 性
良好的耐腐 蚀性
03 良好的冲击 性
电泳沉 积法的 优点
04
良好的附着 力
电泳液的配制过程
A
0.32g的羟基磷灰石
B C
羟基磷灰石悬浮液的制备过程
将分析纯的四合水硝酸钙、磷酸二氢铵、硝酸钠溶于去 离子水中溶解,分别配制含有0.042mol/L的Ca(NO3)2·4H2O、 0.025mol/L的NH4H2PO4按照钙磷摩尔比 1.68的比例,并且加 入0.1mol/LNaNO3,200mL无水乙醇,24mL/L三乙醇胺,将以 上药品溶液分别按其顺序加入混合,配制500mL 的溶液,边 加边搅拌,之后用用硝酸和氨水调节pH值,调节pH=7,搅拌 10分钟后调节pH值;
电化学实验分析(塔菲尔曲线分析)
图2 为AZ91D镁合金HA涂层试样 样1号、2号的塔菲尔拟合图形 图3为AZ91D镁合金空白试 1号、2号的塔菲尔拟合图形
-1 -1 -2 -2 -3 -3
log( i/A)
log( i/A)
-4 -5 -6 -7 -8 -2.2 -2.0 -1.8 -1.6 -1.4 -1.2 -1.0
南昌航空大学科技学院 毕业论文
题目:羟基磷灰石涂层对镁合金生物降解性能的影响
学
部:机械与材料学部
专业名称:金属材料工程 班级学号:118501128 学生姓名:邱紫孙 指导老师:张国光
羟基磷灰石涂层对镁合金生物降解性能的研究
01 药物载体
02 抗肿瘤 机制
羟基磷灰 石的应用
03 硬组织修复 材料
羟基磷灰石在医学方面的作用
实验采用电化学方法( Tafel曲线,电化学阻抗谱),测 出羟基磷灰石涂层1号试样相比1号空白试样的腐蚀电压变 正,由此得出,镁合金经过羟基磷灰石处理后,大大的提 高了镁合金的耐腐蚀性能;通过电化学阻抗谱曲线图得出 羟基磷灰石1号试样的容抗弧半径比1号空白试样的半径大, 由此说明羟基磷灰石涂层提高了镁合金的耐腐蚀性能。
羟基磷灰石植入骨后,因其对骨组织有亲和作用,能诱导 未分化间充质细胞分化成骨细胞,后者直接附着于羟基磷 灰石表面,是一种生物相容性良好的治疗材料;
从化学构成上讲羟基磷灰石是由钙磷构成,这两种成份是 骨组织最常见成份,且骨组织钙盐是以结晶基磷灰石和无 定型磷酸构成,因而羟基磷灰石骨代用材料不仅在成份上, 而且在结构上与人体骨组织中钙盐是一致的;
Hank`s溶液的配制
成分 氯化钠(NaCl) 氯化钾(KCl) 氯化钙(CaCl2) 浓度(g/L) 8 0.4 0.14
碳酸氢钠(NaHCO3)
磷酸二氢钾(KH2PO4) 二合水磷酸氢二钠(Na2HPO4·H2O)
0.35
0.06 0.06
七合水硫酸镁(MgSO4·7H2O)
二合水氯化镁(MgCl2·2H2O) 葡萄糖(C6H12O6)
1号 2号
80 60 40
Z''/Ω.CM
Z''/Ω.CM
2
80 60 40 20
0 -20 -40 -60 -80 0 100 200 300
2
0 -20 -40 -60
400 500
0
50
100
150
200
250
300
2
3504Βιβλιοθήκη 0450500Z'/Ω.CM
Z'/Ω.CM
课题实验结果讨论
实验通过用热水法制备降级磷灰石前驱体,之后通过离心 高温烧结的得到羟基磷灰石粉体,再将粉末进行XRD测试, 得到了较纯的羟基磷灰石。 通过电泳沉积制备镁合金涂层,制备出来的涂层具有良好 的附着力、强度,涂层表面平整,比较均匀丰满。
实验工艺流程
试样的准备 试样手工打磨 丙酮、酒精清洗、吹干 羟基磷灰石的制备 电泳沉积 电化学测试性能
实验材料
本实验材料采用的是 AZ91D镁合金长方体材料,试样大小10×10×3 mm,试样 材料分为1号、2号,其成分如下表1、表2所示:
表1 1号材料AZ91D合金的化学成分(wt%)
1号材料元素 含量(wt%) Ca 3% Sr 0.05%
表2 2号材料AZ91D合金的化学成分(wt%) 1号材料元素 含量(wt%) Ca 3% Sr 0.15%
羟基磷灰石悬浮液的制备
0.042mol/L Ca(NO3)2·4 H2O 0.1mol/L NaNO3
02 01 03 05 04
0.025mol/L NH4H2PO4
200mL无水乙 醇
24mL/L三乙醇 胺
-4
-5
-6
1号 2号
-0.8
-7
1号 2号
-8 -1.9
-1.8
-1.7
-1.6
-1.5
-1.4
-1.3
-1.2
-1.1
E/V
E/V
电化学实验分析(阻抗谱曲线分析)
图4为AZ91D镁合金HA涂层 试样1号、2号的阻抗谱拟合图形
1号 2号
180 160 140 120 100
20
2
图5为AZ91D镁合金空白 试样1号、2号的阻抗谱拟合图形
