200kW并网光伏项目技术方案
200Kw.
控制器的功能： （1）高压（HVD）断开和恢复功能：控制器应
具有输入高压断开和恢复连接的功能。 （2）欠压（LVG）告警和恢复功能：当蓄电池电
压降到欠压告警点时，控制器应能自动发出声光 告警信号。 （3）低压（LVD）断开和恢复功能：这种功能可 防止蓄电池过放电。通过一种继电器或电子开关 连结负载，可在某给定低压点自动切断负载。当 电压升到安全运行范围时，负载将自动重新接入 或要求手动重新接入。有时，采用低压报警代替 自动切断。
单个蓄电池的容量为400Ah；
太阳能电池的伏安特性具有很强的非线性，即当日 照强度改变时，其开路电压不会有太大的变化，但 所产生的最大电流会有相当大的变化，所以其输出 功率与最大功率点会随之改变。然而，当光强度一 定时，太阳能电池的输出的电流一定，可以认为是 恒流源。因此，只有研究和设计性能优良的光伏控 制器，才能更有效地利用太阳能。
（4）保护功能：
① 防止任何负载短路的电路保护。
② 防止充电控制器内部短路的电路保护。
③ 防止夜间蓄电池通过太阳电池组件反向放电保 护。
④ 防止负载、太阳电池组件或蓄电池极性反接的 电路保护。
⑤ 在多雷区防止由于雷击引起的击穿保护。
（5）温度补偿功能：当蓄电池温度低于２５℃时， 蓄电池应要求较高的充电电压，以便完成充电过程。 相反，高于该温度蓄电池要求充电电压较低。
取1.2m
旁路二极管的作用之一是防止光伏组件或方阵不
发电时蓄电池的电流反过来像组件或方阵倒送，不仅消 耗能量，而且会使组件或方阵发热甚至损坏。作用之是 在电池方阵中，防止个电流之间的电流倒送。
本系统由于较多的电池组件串联组成电池方阵，
需要在每块电池板的正负极输出端反向并联一个二极管。 这个并联在组件两端的二极管叫旁路二极管。旁路二极 管的作用是防止方阵中的组件或组件中某一些被阴影遮 挡或出现故障时防止发电时，在该组件旁路二极管两端 会形成正向偏压，使二极管导通，经二极管旁路流过， 不影响其他正常组件的发电
光伏工程专项方案范本参考
光伏工程专项方案范本参考一、项目概况随着人们对清洁能源的需求不断增加，光伏发电作为一种清洁、可再生的能源形式，受到了广泛关注和推广。
本项目计划在XX地区建设一座光伏发电场，以满足周边地区对绿色能源的需求，同时达到节能减排、环境保护的目的。
二、项目目标1. 建设一个可持续、高效、稳定的光伏发电场，实现充分发挥光伏能源的利用价值；2. 通过本项目，满足当地居民对绿色能源的需求，减少对传统能源的依赖，减少大气污染；3. 为当地经济发展提供就业岗位，加快新能源产业的推广和发展。
三、项目规划1. 地点选择：根据当地地形地貌情况，选择合适的地点进行建设，保证光照条件良好、无阻挡，并且易于输电。
2. 建设规模：根据当地用电需求和能源可利用条件，确定光伏发电场的建设规模，确保满足当地需求，并有剩余供给其他地方。
3. 光伏组件选型：选择高效、稳定、耐用的光伏组件，确保发电效率并降低后期维护成本。
4. 输电规划：设计合理输电方案，将光伏发电所得电力输送到附近的电网中，以便将电力分配给周边地区。
5. 环保治理措施：光伏发电场的建设必须符合环保要求，采取适当的防尘、防风等措施，保证在发电过程中最大限度地减少对环境的影响。
四、项目实施1. 土地征用：与当地政府协商，征用建设用地，并递交相关手续。
2. 工程设计：找到合适的设计团队，进行详细规划和设计，确保光伏发电场建设的效率和质量。
3. 材料采购：选择信誉好、质量可靠的供应商，采购光伏组件、输电设备等相关材料。
4. 建设施工：招标招标符合资格的建设公司，进行建设施工，确保按时按质完成建设任务。
5. 运行维护：建成后配备专业维护团队，确保发电场长期有效运行。
五、项目风险及对策1. 自然风险：光伏发电场的建设地处于XX地区，可能会受到暴风雨、台风等自然灾害的影响。
为此，需加强设施的抗风能力，定期进行风险评估和加固，及时作出相应的预防措施。
2. 技术风险：由于光伏技术更新快速，建设完成后可能出现技术滞后的问题。
200kW污水处理厂光伏投资收益分析(附政策)
200kW污水处理厂光伏投资收益分析（附政策）污水处理厂是一项重要的环境工程。
但是污水处理厂的耗能多，成本高，电耗成本是污水处理厂运行成本的主要构成部分，一般占总运行成本的30%～40%。
在节能减排、低碳环保的大环境下，污水处理厂+光伏电站的组合也成为当下最流行的组合。
优势1.污水处理厂耗电量大，同时又具有占地面积大、空间开阔的特点，在其上方建设光伏发电项目有着得天独厚的优势。
2.提高污水处理效率及水质：污水厂上架光伏，在水池上空安装光伏板，直射水池的太阳光被遮挡了。
光线弱了，抑制了原本经常要清理的绿藻生长。
3.污水处理厂白天工业电价较高，光伏发电系统恰好在白天运行，能抵消一部分电力费用，减少污水处理厂成本。
并且光伏发电为企业带来收入增量。
无论出租场地收入还是电费打折优惠，创造经济收入增量，效益良好。
4.光伏板还能遮挡雨雪、杂物，降低设备损耗。
在光伏板下荫凉环境中，员工工作起来也舒服多了。
5.实现了向节约型企业转型发展，生态效益和环保效益明显。
污水企业引入风、光、储、充一体，成为绿色零排放企业。
6.水务+光伏在实现土地及空间资源的二次开发利用的同时，将极大地改善城市面貌，提升城市品质。
政策随着我国城镇化进程加快，近年来，国家大力支持分布式光伏的发展尤其是“光伏+污水厂”的模式。
浙江省能源局正式印发了全国首个针对整县推进分布式光伏开发试点工作的省级实施工作导则。
其中，文件明确，对现有污水厂和自来水厂的光伏安装比例要求90%以上，成为分布式光伏开发重点工作之一。
2020年4月，国家5部委出台文件鼓励污水处理企业综合利用场地空间，采用“自发自用、余量上网”模式建设光伏发电项目。
据住建部统计数据，全国累计建成城市污水处理厂5000多座(不含乡镇污水处理厂和工业)，污水处理能力达2.1亿立方米/日。
据业内专业人士测算，按每个污水厂平均可建设5MW光伏容量预估，目前我国污水厂可建设光伏电站的规模将超25GW，潜在市场广阔。
200kW光伏项目概况
200kW光伏项目概况
1、目前屋顶光伏发电项目每W的投资在7元至7.5元。
200kW需要占用2000平方米的屋顶面积，项目施工周期2个月。
工程并网后的收益见下表（200kW 光伏项目总投资按照150万元来计算年回报率）：
缺点：1、回报周期相对比较长：建成后前五年，年回报率20%左右；第六到二十年，年回报率约15%；二十年以后，年回报率在10%左右。
收回成本最快在第五年完成。
2、光伏电站不能稳定的为生产生活设备提供用电，存在间歇性：光照比较好发电量就高，200kW光伏电站单日最大发电量可达1300度；阴雨天气光伏电站发电量很小，最小单日发电量只有100多度。
目前光伏电站的合作模式：
1.屋顶方全投：前二十年，收益归屋顶方所有，建设方提供一定期限的质保。
二十年以后，光伏电站所有权移交给屋顶方。
2.建设方全投：前二十年，屋顶方按照电费打折形式使用光伏电，其余收益归建设方所有。
二十年以后，光伏电站所有权移交给屋顶方。
3.双方共同投资：前二十年，双方按照约定进行收益分配；二十年以后，光伏电站所有权移交给屋顶方。

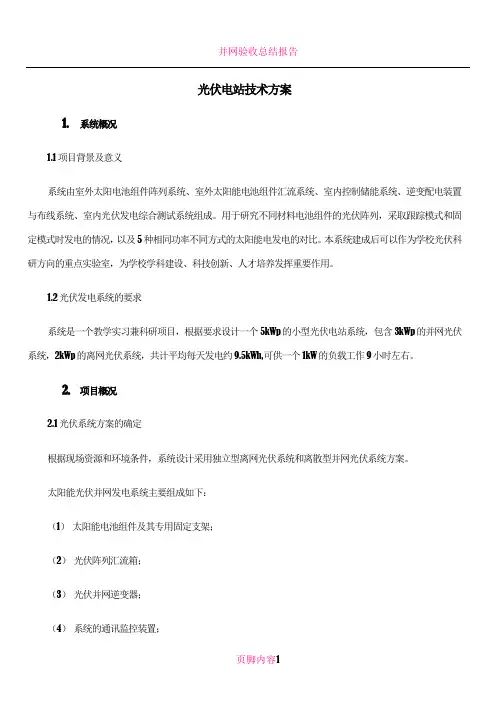

光伏电站技术方案(整理后)
光伏电站技术方案1.系统概况1.1项目背景及意义系统由室外太阳电池组件阵列系统、室外太阳能电池组件汇流系统、室内控制储能系统、逆变配电装置与布线系统、室内光伏发电综合测试系统组成。
用于研究不同材料电池组件的光伏阵列，采取跟踪模式和固定模式时发电的情况，以及5种相同功率不同方式的太阳能电发电的对比。
本系统建成后可以作为学校光伏科研方向的重点实验室，为学校学科建设、科技创新、人才培养发挥重要作用。
1.2光伏发电系统的要求系统是一个教学实习兼科研项目，根据要求设计一个5kWp的小型光伏电站系统，包含3kWp的并网光伏系统，2kWp的离网光伏系统，共计平均每天发电约9.5kWh,可供一个1kW的负载工作9小时左右。
2.项目概况2.1光伏系统方案的确定根据现场资源和环境条件，系统设计采用独立型离网光伏系统和离散型并网光伏系统方案。
太阳能光伏并网发电系统主要组成如下：（1）太阳能电池组件及其专用固定支架；（2）光伏阵列汇流箱；（3）光伏并网逆变器；（4）系统的通讯监控装置；（5）系统的防雷及接地装置；（6）土建、配电房等基础设施；（7）系统的连接电缆及防护材料；太阳能光伏离网发电系统主要组成如下：（1）太阳能电池组件及其双轴跟踪逐日支架；（2）光伏阵列汇流箱；（3）光伏控制器；（4）光伏离网逆变器；（5）系统的通讯监控装置；（6）系统的防雷及接地装置；（7）土建、配电房等基础设施；（8）系统的连接电缆及防护材料；3.设计方案3.1方案介绍将系统分成并网和离网两个部份。
并网和离网系统中用到的太阳能电池组件有3种，一是175Wp单晶硅太阳能电池板，其工作电压为35.9V,开路电压为43.6V，经过计算，6块此类电池板串联，构成1个1KW的光伏阵列。
二是175Wp多晶硅太阳能电池板，其工作电压为33.7V,开路电压为42.5V, 经过计算，6块此类电池板串联，构成1个1KW的光伏阵列。
三是100Wp薄膜太阳能电池板，其工作电压为102V,开路电压为135V, 经过计算，10块此类电池板串并联，构成1个1KW的光伏阵列。
2mw光伏并网电源方案母版()
IP20（室内）
机箱参考尺寸（深、宽、高）
800*1700*2100
性能特点简介
光伏并网逆变器是采用美国TI公司DSP芯片作为控制部件的数字信号处理。此产品具有以下优异的特性：
1.逆变部分采用开关速度快、功耗小的智能IGBT(IPM)作为功率器件。逆变变压器又是采用高效完全隔离型的，所以逆变器具有了输出波形失真小；动态特性好；逆变效率高的特性。
空载损耗较小。根据光照强弱，群控器自动逐台投切，控制投入运行电源的数量，使每台电源在较高的负载率下运行，有效提高系统的效率。
提高系统的寿命
整机常年处于运行工作状态，老化较快。
可根据光照情况，合理选择某台（某部分）投入运行，系统的单台可进行轮休(循环工作)、轮检。
方便系统
扩容
可根据系统的需要灵活进行扩容，灵活增加设备。
2.控制部分是采用高速度的微处理器为核心的控制部件，所以具有了输出过载，输出高、低电压保护动作快，抗干扰能力强，稳压精度高等特性。
3.输出短路保护，采用输出回路检测保护和模块饱和压降检测等双重保护，从而大大提高短路保护的可靠性。
4.逆变器输出部分装有射频滤波器，使逆变器所带的负载（电网）免受高频谐波的干扰。
1.2.3.1GSG250KC主要特点和电性能数据
型号
GSG250KC
允许最大电池
ห้องสมุดไป่ตู้方阵功率（KWp）
275
额定电压（VDC）
580
最大开路电压（VDC）
850
MPPT范围（VDC）
400-800
交
流
输
出
额定交流输出功率（KW）
250
电网电压范围（VAC）
320～460
分布式光伏发电并网设计技术方案
分布式光伏发电并网设计技术方案一、光伏发电系统设计1.本光伏并网发电项目推荐采用分块发电、集中并网方案，最终实现将整个光伏并网发电系统接入高压交流电网进行并网发电。
2.每个光伏并网发电单元的电池组件采用串并联的方式组成多个光伏电池阵列，光伏电池阵列所发的直流电能输入光伏方阵防雷汇流箱后接入直流配电柜，然后经光伏并网逆变器和交流防雷配电柜并入0.27KV、最终升压至10KV配电装置。
3.光伏发电系统原理构成系统的基本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、270V的交流电，经交流配电箱与用户侧并网，向负载供电，或者经过升压变电，接入电网。
本项目并网接入系统方案采用10KV高压并网。
图3-1 光伏电站系统原理示意图本工程光伏发电系统主要由光伏电池板（组件）、逆变器及并网系统（配电升压系统）三大部分组成。
二、电站直流逆变系统设计1.为了更好地防雷和方便维护，可先将太阳电池子阵列单元通过直流防雷配电汇流箱后，再接入配电房的直流配电柜。
光伏电站各区域的配置如表3-3所示：表3-5各区设备配置表2.系统电气接线图图光伏电站1MWp单元电气构成图3.电缆敷设方案1）电缆敷设：（1）电池组串与汇流箱的连接电缆，垂直方向沿电池组件安装支架敷设，水平方向大棚预留通道电缆沟敷设至就近配电室内。
（2）除火灾排烟风机、消防水泵等消防设施所需电缆采用耐火电缆外，其余均采用阻燃、凯装电缆。
2）电缆防火及阻燃措施：（1）在电缆主要通道上设置防火延燃分隔措施，设置耐火隔板、阻火包等。
（2）墙洞、盘柜箱底部开孔处、电缆管两端、电缆沟进入建筑物入口处等采用防火封堵。
（3）电缆防紫外线照射措施：本工程所有室外电缆敷设，将沿光伏电池板下、埋管、电缆槽盒或沿电缆勾敷设，以避免太阳直射，提高电缆使用寿命。
三、防雷接地设计1.直击雷防护（1）光伏电池方阵区域直击雷防护：根据项目场地的地形特征和地质特点，在光伏阵列区域不单独设置避雷针，仅在光伏发电组件支架顶部安装短小的避雷针进行直击雷防护。
并网发电项目工程技术方案(2篇)
第1篇一、项目概述1. 项目名称：None并网发电项目2. 项目地点：[具体地址]3. 项目规模：[具体装机容量，如：10kWp]4. 项目类型：分布式光伏发电系统二、技术方案1. 光伏组件（1）品牌：[具体品牌]（2）型号：[具体型号]（3）功率：[具体功率，如：260Wp]（4）数量：[具体数量，如：40块]（5）技术参数：单晶硅，转换效率≥16% 2. 逆变器（1）品牌：[具体品牌]（2）型号：[具体型号]（3）功率：[具体功率，如：10kW]（4）技术参数：纯弦式，效率≥98%3. 线缆及支架（1）线缆：[具体型号及规格]（2）支架：[具体型号及规格]4. 控制系统（1）品牌：[具体品牌]（2）型号：[具体型号]（3）功能：监测、控制、保护、通信等5. 并网设备（1）并网箱：[具体型号及规格]（2）断路器：[具体型号及规格]（3）电能表：[具体型号及规格]三、安装工程1. 施工准备（1）设计图纸：根据项目规模和场地情况，绘制光伏发电系统安装图纸。
（2）设备采购：根据设计图纸，采购光伏组件、逆变器、线缆、支架、控制系统、并网设备等。
（3）施工队伍：组建专业施工队伍，进行现场施工。
2. 施工流程（1）基础施工：根据设计图纸，进行支架基础施工，确保支架稳固。
（2）支架安装：将支架安装在基础之上，确保支架水平、垂直度。
（3）光伏组件安装：将光伏组件安装在支架上，确保组件安装牢固、美观。
（4）逆变器安装：将逆变器安装在逆变器支架上，确保逆变器与光伏组件连接正确。
（5）线缆连接：将线缆连接光伏组件、逆变器、并网箱等设备，确保连接牢固、无短路。
（6）控制系统安装：将控制系统安装在控制柜内，确保控制系统与逆变器、并网箱等设备连接正确。
（7）并网设备安装：将并网箱、断路器、电能表等设备安装在并网箱内，确保设备安装牢固、符合规范。
（8）调试与验收：完成所有设备安装后，进行系统调试和验收，确保系统运行正常。
四、并网及运行维护1. 并网申请：向当地电力公司提交并网申请，办理相关手续。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新惠置业商业屋顶 200KWp光伏发电项目
工程技术方案
河南光坤能源科技工程有限公司 2016年5月 目录 1概述………………………………………………………………… 3 1.1工程概述………………………………………………………. 3 1.2设备使用环境条件…………………………………………… 3 1.3 交通运输条件………………………………………………. 4 2设计依据…………………………………………………………… 4 3整体方案设计……………………………………………………… 6 3.1并网逆变器选型……………………………………………….7 3.2组件选型……………………………………………………….12 3.3光伏阵列设计…………………………………………………. 12 3.4交流汇流箱设计……………………………………………….14 3.5并网接入柜设计……………………………………………… 15 3.6电缆选型设计………………………………………………… 16 4 防雷及接地…………………………………………………………17 5设备清单 ……………………………………………………………18 6发电量计算…………………………………………………………..18 6.1 理论发电量……………………………………………………..18 6.2 逐年衰减实际发电量…………………………………………..21 6.3 年发电量估算…………………………………………………22 7 项目管理机构……………………………………………………….24 8 施工组织设计……………………………………………………….24 8.1 技术准备………………………………………………………..24 8.2 现场准备………………………………………………………...24 8.3 项目管理、沟通与协调 ……………………………………...25 8.4.工程施工流程 ……………………………………………………25 8.5.实施进度计划 ……………………………………………………25 1概述 1.1工程概述 本项目位于开封市新区九大街，东京大道以北，九大街以西，开封汴西湖以西，区位条件十分优越。周围有高大建筑，遮挡阳光。道路四通八达，交通便捷，新惠置业屋顶项目，六层建筑，每层建筑面积为3464.33平方米。 屋顶为常规水泥屋顶，屋顶集中单建筑屋顶可以完成200kWp容量的光伏组件固定倾角式安装，该项目属低电压并网分布式光伏电站。 该光伏发电系统采用“分散逆变，集中并网”的技术方案，该太阳能光伏电站建成后，与厂区内部电网联网运行，可解决该厂区部分电力需求, 实现了将一部分清洁能源并入用户电网,为该地区的节能减排作出贡献。
1.2设备使用环境条件 开封市地理气候概况 开封市处于黄河中下游平原东部，太行山脉东南方，地处河南省中东部，东经113°52´15"-115°15´42"，北纬34°11´45"-35°01´20"，东与商丘市相连，距离黄海500公里，西与省会郑州毗邻，南接许昌市和周口市，北依黄河，与新乡市隔河相望。开封身处内陆平原，周边无山，城中多水，气候暖和，属暖温带亚湿润气候，冬季寒冷干燥，春季干旱多风沙，夏季高温多雨，秋季天高气爽，四季分明，光照充足。常年平均气温14℃，年平均降水650毫米左右，年平均最高气温19℃，年平均最低气温9℃：7月平均温度26.5℃，极端高温39.9°℃。 1.3 交通运输条件 本项目位于开封市新区九大街，东京大道以北，九大街以西，开封汴西湖以西，区位条件十分优越。南接郑开大道，交通便利，便于运输与维护。
2设计依据 GB 50217-2007 《电力工程电缆设计规范》 GB/T 19939-2005 《光伏系统并网技术要求》 IEEE 1547:2003 《分布式电源与电力系统进行互连的标准》 IEEE 1547.1:2005 《分布式电源与电力系统的接口设备的测试程序》 IEC 62116 《光伏并网系统用逆变器防孤岛测试方法》 IEEE 1262-1995 《光伏组件的测试认证规范》 JGL/T16-92 《民用建筑电气设计规范》 JGJ203-2010 《民用建筑太阳能光伏系统应用技术规范》 GB 50057-94 《建筑物防雷设计规范》 GB/T 20046-2006 《光伏(PV)系统电网接口特性》 GB/T 19939-2005 《光伏系统并网技术要求》 GB/T50797-2012 《光伏发电站设计规范》 GB/T50795-2012 《光伏发电工程施工组织设计规范》 GB/T50796-2012 《光伏发电工程验收规范》 GB/T50794-2012 《光伏发电站施工规范》 GB/T 19964-2012 《光伏发电站接入电力系统技术规定》 GB/T 29319-2012 《光伏发电系统接入配电网技术规定》 GB/T12325-2008 《电能质量供电电压偏差》 GB/T12326-2008 《电能质量电压波动和闪变》 GB/T14549-93 《电能质量公用电网谐波》 GB/T15543-2008 《电能质量三相电压不平衡》 GB/T24337-2009 《电能质量公用电网间谐波》 GB 50052-2009 《供配电系统设计规范》 GB 50053-1994 《10kV及以下变电所设计规范》 GB 50054-2011 《低压配电设计规范》 GB 50613-2010 《城市配电网规划设计规范》 GB/T 14285-2006 《继电保护和安全自动装置技术规程》 DL/T 599 《城市中低压配电网改造技术导则》 DL/T 5221 《城市电力电缆线路设计技术规定》 DL 448 《电能计量装置技术管理规程》 DL/T 825 《电能计量装置安装接线规则》 DL/T516-1993 《电网调度自动化系统运行管理规程》 Q/GDW 156-2006 《城市电力网规划设计导则》 Q/GDW 212-2008 《电力系统无功补偿配置技术原则》 Q/GDW 370-2009 《城市配电网技术导则》 Q/GDW 382-2009 《配电自动化技术导则》 Q/GDW 480-2010 《分布式发电接入电网技术规定》 Q/GDW 564-2010 《储能系统接入配电网技术规定》 Q/GDW 617-2011 《国家电网公司光伏电站接入电网技术规定》GC/GF001-2009 《400V以下低压并网光伏发电专用逆变器技术要求和试验 方法》 CGC/GF020:2012 《用户侧并网光伏电站监测系统技术规范》 Q/GDW 11147-2013 《分布式电源接入配电网设计规范》 Q/GDW 11148-2013 《分布式电源接入系统设计内容深度规定》 Q/GDW 11149-2013 《分布式电源接入配电网经济评估导则》 《国家电网公司输变电工程典型设计（2006年版）》 国发[2013]24号 《国务院关于促进光伏产业健康发展的若干意见》
3整体方案设计 集中式水泥屋顶，电池组件选用250Wp多晶硅电池组件，共铺设800块组件，共40个光伏串列，装机容量为200kWp，通过原有400V低压配电母线并网。 总体方案如下图所示：
20一串，10串，共200块组件逆变器150kW
交流汇流箱四进一出200kW
并网接入柜
200kW400V并网
接入点
20一串，10串，共200块组件
逆变器250kW
20一串，10串，共200块组件逆变器350kW
20一串，10串，共200块组件逆变器450kW 光伏组件采用250Wp多晶硅电池组件，采用固定倾角安装方式，每20块一串，共40串800块光伏组件组成光伏阵列。 逆变器选用50kW组串式逆变器，共4台，每台50kW逆变器具备4路MPPT功能功能，每路MPPT最大输入组串数为3路，逆变器就近安装于水泥屋顶。 交流汇流箱配置在水泥屋顶，满足四进一出接入需求，出线通过交流电缆连接至在原有低压配电室。 低压并网接入柜安装于原有400V低压配电室，并将光伏发电量的计量电度表以及并网负荷开关等设备安装于此400V低压并网接入柜内。
3.1并网逆变器选型 1.并网逆变器选型 并网逆变器是光伏并网发电系统的核心转换设备，它连接直流侧和交流侧，需具有完善的保护功能、优质的电能输出。对逆变器的选型需满足如下要求： （1） 高转换效率高 逆变器转换效率越高，则光伏发电系统的转换效率越高，系统总发电量损失越小，系统经济性也越高。因此在单台额定容量相同时，应选择效率高的逆变器。逆变器转换效率包括最大效率和欧洲效率，欧洲效率是对不同功率点效率的加权，这一效率更能反映逆变器的综合效率特性。而光伏发电系统的输出功率是随日照强度不断变化的，因此选型过程中应选择欧洲效率高的逆变器。 （2） 直流输入电压范围宽 太阳电池组件的端电压随日照强度和环境温度变化，逆变器的直流输入电压范围宽，可以将日出前和日落后太阳辐照度较小的时间段的发电量加以利用，从而延长发电时间，增加发电量。 （3） 优质的电能输出 逆变器应具有高性能滤波电路，使得逆变器交流输出的电能质量很高，不会对电网质量造成污染。在输出功率≥50％额定功率，电网波动＜5％的情况下，逆变器的交流输出电流总谐波畸变率（THD)<3％。 并网型逆变器在运行过程中，需要实时采集交流电网的电压信号，通过闭环控制，使得逆变器的交流输出电流与电网电压的相位保持一致，所以功率因数能保持在1.0附近。 （4） 有效的“孤岛效应”防护手段 采用多种“孤岛效应”检测方法，确保电网失电时，能够对电压、频率、相位等参数进行准确的跟踪和检测，及时判断出电网的供电状态，使逆变器准确动作，确保电网的安全。
