桂林电子科技大学单片机微机接口实验报告实验名称：交通灯控制实验辅导员意见：成绩：辅导员签字：一、实验目的1、学习在单片机系统中控制简单I/O接口的方法；2、学习数据输出程序的设计方法；二、实验内容1、以74LS276作为输出口，控制十二个发光二极管的亮灭，模拟交通灯控制；2、观察发光二极管的状态是否满足实验要求。
实验说明：本实验是模拟交通灯控制，故实验前首先应该了解交通灯的亮灭规律。
设某十字路口2、4为南北方向，1、3为东、西方向。
初始状态为四个路口的红灯全亮。
然后，东、西路口绿灯亮，南北路口红灯亮，东、西路口通车。
延迟一段时间后，东、西路口绿灯灭，黄灯开始闪烁。
黄灯闪烁若干次后，东、西路口红灯亮，南、北路口绿灯亮，南、北方向通车。
延迟一段时间后，南、北路口绿灯灭，黄灯闪烁。
黄灯闪烁若干次后，再切换到东、西路口方向。
本实验所用二极管为共阳极，由于阴极处接有与非门，故输出低电平亮。
三、实验参考电路图（如下）图1实验参考电路图四、实验程序框图开始初始化设置红灯全亮南北红灯亮，东西绿灯亮东西黄灯亮，闪烁东西红灯亮，南北绿灯亮南北黄灯亮图2程序框图五、实验步骤1、首先把安装有单片机的实验箱与电脑连接好。
2、打开程序调试Keil软件，按照程序框图进行编程。
3、对编好的程序进行调试，然后生成hex文件。
4、打开单片机试验箱的电源，用软件将程序写入单片机，按复位开关控制单片机实现对二极管的控制，模拟交通灯。
5、进行软硬件整体调试，直到符合实验要求为止.6、断开电源，收拾实验仪器，关掉电脑，书写实验报告。
六、程序清单ORG 0000HLJMP MAINORG 0050HMAIN: MOV A,#0B7HMOV P0,AMOV P2,ALCALL DELAY2A1: MOV A,#0EDHMOV P0,AMOV A,#0B7HMOV P2,ALCALL DELAY2LCALL SHAN1MOV A,#0B7HMOV P0,AMOV A,#0EDHMOV P2,ALCALL DELAY2LCALL SHAN2LJMP A1DELAY1: MOV R7,#250L11: MOV R6,#250L12: DJNZ R6,L12DJNZ R7,L11RETDELAY2: MOV R1,#10L21: MOV R2,#250L22: MOV R3,#250L23: DJNZ R3,L23DJNZ R2,L22DJNZ R1,L21RETSHAN1: MOV R4,#5S1: MOV A,#0DBHMOV P0,ALCALL DELAY1MOV A,#0FFHMOV P0,ALCALL DELAY1DJNZ R4,S1RETSHAN2: MOV R5,#5S2: MOV A,#0FFHMOV P2,ALCALL DELAY1MOV A,#0DBHMOV P2,ALCALL DELAY1DJNZ R5,S2RETEND七、实验分析1、电路接通电源时，一定要再次检查电路，特别是确定单片机是否放置正确，位置是否放反，以免烧毁单片机或者调试不出结果。
单片机控制交通灯(内含程序和实物图)
模拟交通灯控制系统摘要：随着经济发展，汽车数量急剧增加，城市道路日渐拥挤，交通拥塞已成为一个国际性的问题.因此，设计可靠、安全、便捷的多功能交通灯控制系统有极大的现实必要性。
根据交通灯在实际控制中的特点,结合单片机的控制功能,提出了一种用单片机自动控制交通灯的简易方法。
设计中包括硬件电路的设计和程序设计两大步骤，对单片机学习中的几个重要内容都有涉足。
单片机的应用正在不断深入,单片机可以用来仿真各个系统。
在自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的,还应根据具体硬件结构软硬件结合,加以完善。
十字路口车辆穿梭，行人熙攘，车行车道，人行人道，有条不紊。
那么靠什么来实现这井然秩序呢？靠的就是交通信号灯的自动指挥系统。
交通信号灯控制方式很多。
本系统采用单片机STC89C52为中心器件来设计交通灯控制器，实现了通过P1口设置红、绿灯燃亮时间的功能；红绿灯循环点亮，倒计时剩5秒时黄灯闪烁警示（交通灯信号通过P1口输出,显示时间通过P0口输出至双位数码管）。
本系统设计周期短、可靠性高、实用性强、操作简单、维护方便、扩展功能强。
关键词：单片机交通灯数码管1。
背景简介及原理分析1.1交通灯发展概述早在1850年,城市交叉口处不断增长的交通就引发了人们对安全和拥堵的关注。
世界上第一台交通自动信号灯的诞生，拉开了城市交通控制的序幕，1868年,英国工程师纳伊特在伦敦威斯特敏斯特街口安装了一台红绿两色的煤气照明灯，用来控制交叉路口马车的通行，但一次煤气爆炸事故致使这种交通信号灯几乎销声匿迹了近半个世纪。
1914年及稍晚一些时候，美国的克利夫兰、纽约和芝加哥才重新出现了交通信号灯，它们采用电力驱动，与现在意义上的信号灯已经相差无几。
1926年英国人第一次安装和使用自动化的控制器来控制交通信号灯，这是城市交通自动控制的起点。
伴随着城市交通信号控制系统的迅速发展。
人们认识到，要更好地提高城市管理水平，不仅仅依靠硬件设备的更新和改进，还必须同时在控制逻辑和方法上有所突破，即城市交通的区域协调控制。
单片机交通灯实验报告(一)
单片机交通灯实验报告（一）引言概述：交通灯是城市交通管理的重要组成部分，通过控制红绿灯的变化，实现车辆和行人的有序通行。
本文将详细介绍单片机交通灯实验的设计与实现，包括硬件设计、程序编写和实验结果分析。
正文：一、硬件设计1. 确定电路所需元件：单片机、LED灯、电阻等。
2. 组装硬件电路：按照电路图进行元件的连接，确保电路的正确连接。
3. 设计适当的电源：为单片机和LED灯提供稳定的电源。
二、程序编写1. 定义程序所需的IO口：确定控制LED灯的IO口。
2. 初始化单片机：设置单片机的工作频率和中断。
3. 设计交通灯的流程控制：根据实际的交通灯变化规律，设计程序的流程控制。
4. 编写交通灯控制的函数：使用if-else语句或switch-case语句编写函数控制交通灯的变化。
5. 调试程序：通过单片机调试工具或仿真软件，检查程序运行的正确与否。
三、实验结果分析1. 观察实验现象：通过实验现场观察交通灯的变化，记录每一种灯亮的时间和顺序。
2. 分析实验结果：根据实验记录，分析交通灯的工作原理和实现的准确性。
3. 比较与设计要求的符合度：将实验结果与设计要求进行比较，评估实验的完成度。
4. 探讨存在问题与改进方向：分析实验中可能存在的问题，并提出改进措施。
四、小结本文介绍了单片机交通灯实验的设计与实现。
通过硬件设计和程序编写，实现了交通灯的变化控制。
通过实验结果分析，我们可以得出实验的有效性和可行性。
当然，实验中也存在一些问题，需要进一步改进。
在后续的实验中，我们将进一步完善交通灯的控制，提高其实际应用的稳定性和可靠性。
总结：本文详细介绍了单片机交通灯实验的设计与实现，包括硬件设计、程序编写和实验结果分析。
通过该实验，我们对交通灯的工作原理和控制方法有了更为深入的了解，并对实验的经验和教训进行了总结。
相信在今后的学习和实践中，我们能够更好地应用单片机技术，为实现交通管理的智能化和高效化作出贡献。
单片机课程设计-智能交通灯(完整版)
单片机课程设计报告交通灯这个是我亲自做过的保证能用！希望对大家有所帮助！但是不要照抄照搬哦！智能交通灯控制系统设计摘要近年来，随着我国国民经济的快速发展，我国机动车辆发展迅速，而城镇道路建设由于历史等各种原因相对滞后，交通拥挤和堵塞现象时常出现。
如何利用当今计算机和自动控制技术，有效地疏导交通，提高城镇交通路口的通行能力，减少交通事故是很值得研究的一个课题。
目前，国内的交通灯一般设在十字路口，在醒目位置用红、绿、黄三种颜色的指示灯加上一个倒计时的显示器来控制行车。
关键词：AT89S51，交通规则，交通灯，车流量控制1．设计目的：1、通过交通信号灯控制系统的设计，掌握80C51传输数据的方法,以控制发光二极管的亮与灭以及数码管的显示；2、用80C51作为输出口,控制十二个发光二极管熄灭,模拟交通灯管理.3、通过单片机控制设计，熟练掌握汇编语言的编程方法，将理论联系到实践中去，提高动脑和动手的能力；4、完成控制系统的硬件设计、软件设计、仿真调试。
2．设计内容和功能：交通信号灯模拟控制系统设计利用单片机的定时器定时，令十字路口的红绿灯交替点亮和熄灭。
用8051做输出口，控制十二个发光二极管燃灭，模拟交通灯管理。
在一个交通十字路口有一条主干道（东西方向），一条从干道（南北方向），主干道的通行时间比从干道通行时间长，四个路口安装红，黄，绿，灯各一盏；如图所示：1、设计一个十字路口的交通灯控制电路，要求东西方向（主干道）车道和南北方向（从干道）车道两条交叉道路上的车辆交替运行，时间可设置修改。
2、在绿灯转为红灯时，要求黄灯闪烁，才能变换运行车道3、黄灯亮时，要求每秒闪亮一次。
4、紧急情况发生，如消防车、救护车等紧急车辆通过时，要求四个路口同时加亮黄灯闪烁，并且倒计时显示装置关闭，四个路口的信号灯全部变成红灯。
5当东西或南北方向车流量大时，四个路口同时加亮黄灯进行闪烁，并且倒计时显示装置关闭，黄灯闪烁5秒后，只允许东西或南北方向车辆通行。
北京交通大学单片机课程设计交通灯
交通灯设计班级：姓名:学号：2016年5月5日1 课程设计总体目标1.1总体结构1.设计一个十字路口交通控制器。
2.开始运行后，先南北绿灯60S(通行60S)、东西红灯65S（禁止65S）；然后，南北转黄灯闪烁5S；接着，东西绿灯30S(通行30S)，南北红灯35S(禁止35S)；最后，东西转黄灯闪烁5S；3.在二极管亮或者闪烁的同时两个方向的数码管显示倒计时，东西向一组数码管，南北向一组数码管。
2 硬件设计包括硬件电路及工作原理描述1.设计思路模拟交通灯控制电路时运用单片机来控制红、黄、绿三色LED灯显示，并通过定时器中断来控制数码管显示倒计时。
红、黄、绿交替闪亮，利用数码管计数显示间隔等，用于管理十字路口的车辆及行人通过，计时牌显示路口通行转换剩余时间。
2.单片机总控制电路如下图：STC89C51是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，STC89C51在众多嵌入式控制应用系统中得到广泛应用。
3.74LS245是我们常用的芯片，用来驱动led或者其他的设备，它是8路同相三态双向总线收发器，可双向传输数据。
74LS245还具有双向三态功能，既可以输出，也可以输入数据。
当8051单片机的P0口总线负载达到或超过P0最大负载能力时，必须接入74LS245等总线驱动器。
当片选端/CE低电平有效时，DIR=“0”，信号由 B 向 A 传输;（接收）DIR=“1”，信号由 A 向 B 传输；（发送）当CE为高电平时，A、B均为高阻态。
由于P2口始终输出地址的高8位，接口时74LS245的三态控制端1G和2G接地，P2口与驱动器输入线对应相连。
单片机实训交通灯数字秒表

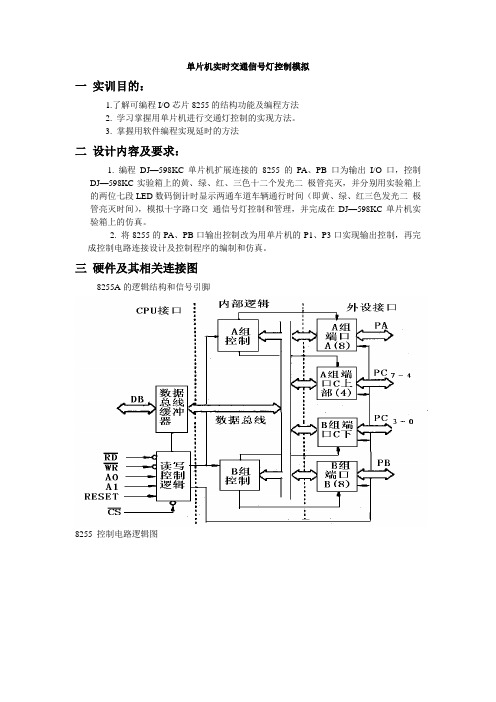

单片机实时交通信号灯控制模拟一实训目的：1.了解可编程I/O芯片8255的结构功能及编程方法2. 学习掌握用单片机进行交通灯控制的实现方法。
