农村住宅太阳能供暖的设计及应用

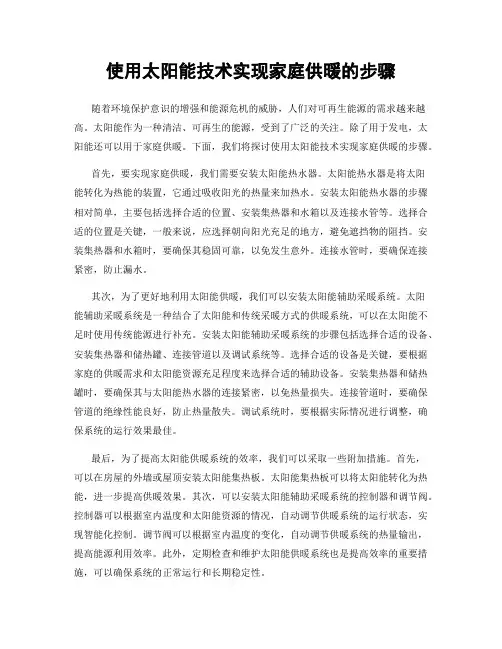

使用太阳能技术实现家庭供暖的步骤
使用太阳能技术实现家庭供暖的步骤随着环境保护意识的增强和能源危机的威胁，人们对可再生能源的需求越来越高。
太阳能作为一种清洁、可再生的能源，受到了广泛的关注。
除了用于发电，太阳能还可以用于家庭供暖。
下面，我们将探讨使用太阳能技术实现家庭供暖的步骤。
首先，要实现家庭供暖，我们需要安装太阳能热水器。
太阳能热水器是将太阳能转化为热能的装置，它通过吸收阳光的热量来加热水。
安装太阳能热水器的步骤相对简单，主要包括选择合适的位置、安装集热器和水箱以及连接水管等。
选择合适的位置是关键，一般来说，应选择朝向阳光充足的地方，避免遮挡物的阻挡。
安装集热器和水箱时，要确保其稳固可靠，以免发生意外。
连接水管时，要确保连接紧密，防止漏水。
其次，为了更好地利用太阳能供暖，我们可以安装太阳能辅助采暖系统。
太阳能辅助采暖系统是一种结合了太阳能和传统采暖方式的供暖系统，可以在太阳能不足时使用传统能源进行补充。
安装太阳能辅助采暖系统的步骤包括选择合适的设备、安装集热器和储热罐、连接管道以及调试系统等。
选择合适的设备是关键，要根据家庭的供暖需求和太阳能资源充足程度来选择合适的辅助设备。
安装集热器和储热罐时，要确保其与太阳能热水器的连接紧密，以免热量损失。
连接管道时，要确保管道的绝缘性能良好，防止热量散失。
调试系统时，要根据实际情况进行调整，确保系统的运行效果最佳。
最后，为了提高太阳能供暖系统的效率，我们可以采取一些附加措施。
首先，可以在房屋的外墙或屋顶安装太阳能集热板。
太阳能集热板可以将太阳能转化为热能，进一步提高供暖效果。
其次，可以安装太阳能辅助采暖系统的控制器和调节阀。
控制器可以根据室内温度和太阳能资源的情况，自动调节供暖系统的运行状态，实现智能化控制。
调节阀可以根据室内温度的变化，自动调节供暖系统的热量输出，提高能源利用效率。
此外，定期检查和维护太阳能供暖系统也是提高效率的重要措施，可以确保系统的正常运行和长期稳定性。
综上所述，使用太阳能技术实现家庭供暖的步骤包括安装太阳能热水器、安装太阳能辅助采暖系统以及采取附加措施提高系统效率。
太阳能供暖解决方案
3.智能控制系统
-采用先进的传感技术，实时监测系统运行参数，为控制策略提供数据支撑。
-应用智能算法，自动调节供暖系统的工作状态，实现能效最大化。
-通过远程监控和故障诊断，提升系统安全性和运维效率。
4.节能建筑整合
-对建筑围护结构进行优化设计，提高保温隔热性能。
第2篇
太阳能供暖解决方案
一、引言
随着全球气候变化和环境污染问题日益严峻，太阳能作为一种清洁、可再生的能源，在我国供暖领域的应用日益广泛。本方案旨在提供一种科学、高效、可行的太阳能供暖解决方案，以促进节能减排，改善生态环境，提高居民生活质量。
二、目标设定
1.实现供暖能源的绿色替代，降低对化石能源的依赖。
四、方案设计
1.太阳能集热系统
-根据地区气候条件、建筑特点和供暖需求，选择适宜的太阳能集热器类型和规格。
-合理规划集热器布局，确保最大化利用太阳辐射资源。
-考虑系统扩展性和未来需求，预留适当的集热面积。
2.蓄热系统
-设计合适的蓄热水箱容量，满足供暖需求的同时，保持系统运行的平稳性。
-选择高效蓄热材料，提高热能存储和释放效率。
4.节能建筑技术应用
（1）优化建筑设计，提高建筑围护结构的保温性能。
（2）采用节能型门窗、遮阳设施等，降低建筑供暖负荷。
（3）合理利用地热能、空气能等可再生能源，提高供暖系统综合能源利用率。
五、效益分析
1.环境效益：本方案采用太阳能作为供暖热源，可显著降低化石能源消耗，减少环境污染。
2.经济效益：通过节能建筑技术降低供暖负荷，结合太阳能供暖系统运行成本低的优势，可节省供暖运行费用。
2.提高供暖系统的热效率，保障供暖质量。
绿色建筑设计中的太阳能利用分析
绿色建筑设计中的太阳能利用分析在当今全球气候变化和能源危机的背景下，绿色建筑设计理念正逐渐成为建筑行业的主流趋势。
其中，太阳能作为一种清洁、可再生的能源，在绿色建筑设计中扮演着至关重要的角色。
合理有效地利用太阳能，不仅能够降低建筑的能源消耗，减少对传统能源的依赖，还能为建筑使用者提供舒适、健康的室内环境。
本文将对绿色建筑设计中太阳能的利用进行深入分析。
一、太阳能在绿色建筑中的应用形式（一）太阳能光伏发电太阳能光伏发电是将太阳能直接转化为电能的技术。
在绿色建筑中，光伏发电系统可以安装在建筑屋顶、外墙或遮阳设施上。
屋顶安装是最常见的方式，通过将光伏板平铺或倾斜安装在屋顶上，充分接收阳光照射，产生的电能可用于建筑内部的照明、电器设备运行等。
外墙安装则可以将光伏板与建筑外观相结合，既实现了能源生产，又增加了建筑的美观性。
此外，遮阳设施上的光伏发电板在提供遮阳功能的同时，还能将太阳能转化为电能，实现了多功能的一体化设计。
（二）太阳能热水系统太阳能热水系统是利用太阳能集热器将太阳能转化为热能，加热水供建筑生活使用。
常见的太阳能集热器有平板型和真空管型两种。
平板型集热器结构简单、成本较低，但效率相对较低；真空管型集热器效率较高，但成本也相对较高。
在绿色建筑设计中，可以根据建筑的规模、用途和预算选择合适的太阳能热水系统。
太阳能热水系统可以为建筑提供生活热水、供暖热水等，有效地降低了建筑的能源消耗。
（三）太阳能采暖与制冷太阳能采暖系统通过太阳能集热器收集太阳能，并将其转化为热能，通过热交换器将热能传递给室内空气或热水，实现室内采暖。
太阳能制冷系统则利用太阳能驱动吸收式制冷机或吸附式制冷机，实现室内制冷。
这两种系统在绿色建筑中的应用，可以减少对传统采暖和制冷设备的依赖，降低能源消耗和温室气体排放。
（四）被动式太阳能设计被动式太阳能设计是指不依赖机械设备，通过建筑自身的布局、朝向、窗户设计等手段，充分利用太阳能实现室内的采暖、采光和通风。
农村地区太阳能取暖装置的自制方法
农村地区太阳能取暖装置的自制方法随着能源需求的不断增长和环境问题的日益凸显，太阳能作为一种清洁、可再生的能源越来越受到人们的关注。
在农村地区，由于供暖设施的不完善，太阳能取暖装置成为一种经济实用的选择。
本文将介绍一些农村地区太阳能取暖装置的自制方法，帮助农村居民实现低成本、高效率的取暖。
首先，我们可以利用太阳能集热器来收集太阳能并将其转化为热能。
太阳能集热器可以是平板式或真空管式，平板式集热器制作简单，成本低廉，适合农村地区的使用。
我们可以使用铁皮或铝板制作集热器的外壳，并在内部安装铜管或铝管作为传热介质。
将集热器安装在屋顶或阳台上，确保其能够充分接收到阳光。
通过与水箱或暖气管路连接，太阳能集热器可以将热能传递给水或空气，实现取暖效果。
其次，我们可以利用太阳能储能设备来解决夜间或阴天无法供暖的问题。
太阳能储能设备可以是太阳能电池板或太阳能电池组。
太阳能电池板可以将太阳能转化为电能，并将其存储在电池组中。
在夜间或阴天，我们可以通过连接电池组和取暖设备来利用储存的电能进行取暖。
这种方法不仅可以解决供暖问题，还可以为农村地区提供基本的电力供应。
此外，我们还可以利用太阳能辅助热泵来提高取暖效率。
太阳能辅助热泵是一种将太阳能与热泵技术相结合的取暖装置。
它可以利用太阳能集热器收集太阳能，并将其转化为热能。
然后，热泵将热能进一步提升，并将其传递给取暖设备。
太阳能辅助热泵不仅可以提高取暖效率，还可以减少对传统能源的依赖，降低能源消耗和环境污染。
最后，为了提高太阳能取暖装置的效果，我们还可以采取一些辅助措施。
例如，我们可以在房屋的南面安装大面积的窗户或玻璃幕墙，以增加室内的日照面积。
同时，我们还可以在房屋的墙壁、地板和屋顶等部位进行保温处理，减少能量的散失。
此外，我们还可以根据当地的气候特点和取暖需求，合理调整太阳能取暖装置的设计和使用方式。
综上所述，农村地区太阳能取暖装置的自制方法有很多种，可以根据实际情况选择合适的方法。
建筑节能施工方案建筑屋面太阳能光热系统的设计与安装
建筑节能施工方案建筑屋面太阳能光热系统的设计与安装建筑节能施工方案——建筑屋面太阳能光热系统的设计与安装随着全球能源危机的日益加剧和环境保护的迫切需求，建筑节能已经成为当前建筑行业的关注热点。
建筑屋面太阳能光热系统作为一种具有很大潜力的节能技术，被广泛应用于建筑行业。
本文将探讨建筑屋面太阳能光热系统的设计与安装，旨在为建筑节能施工方案提供研究参考。
一、建筑屋面太阳能光热系统的原理建筑屋面太阳能光热系统是利用太阳能热量进行供暖、供热水或空调的系统，具体原理如下：1. 太阳能热量的收集：通过安装在建筑屋面上的太阳能集热器，将太阳辐射能够转化为热能，实现能量的收集。
2. 热能转换与储存：将集热器中收集到的热能通过热交换器转化为可使用的热能，并将其储存在热水储存罐或储热罐中，以备后续供热用途。
3. 热能利用：利用热水管道将热能输送至建筑内部的供暖系统或热水系统，提供舒适的室内环境或者热水供应。
二、建筑屋面太阳能光热系统设计要点1. 集热器的选择与布置：根据建筑的具体情况，选择合适的太阳能集热器，并合理布置于建筑屋面上，以最大程度地接收太阳辐射。
2. 热交换器的设计：热交换器的设计必须满足高效传热的要求，确保热能能够完全转化并传递到储存罐中。
3. 系统的控制与调节：建筑屋面太阳能光热系统需要配备自动控制系统，实现对系统的监测与调控，确保系统的安全运行和高效利用。
4. 热储设施的规划：为了保证热能的持续供应，需要合理规划热水储存罐或储热罐的容量，以配合建筑的日常能量需求。
三、建筑屋面太阳能光热系统的安装步骤1. 确定安装位置：根据建筑结构和朝向等因素，选择合适的安装位置，并确保安装位置能够充分接收太阳辐射。
2. 安装集热器：按照制造商提供的安装说明，将太阳能集热器固定在屋面上，并与系统管道连接。
3. 安装热交换器：根据系统设计方案，将热交换器安装在集热器与储存罐之间的管道上，确保热能能够有效传递。
4. 配置热水储存罐：根据建筑能量需求，选择适合的储热设施，并将其与系统管路连接，实现热能的储存。
农村地区“太阳能+空气源热泵”采暖系统案例分析
太阳能+Solar energy +摘要：本文以保定农村地区“太阳能+空气源热泵”采暖系统示范点为案例，介绍一种将太阳能技术和空气能技术有机结合在一起、利用空气源热泵与之联合运行、辅助供暖的采暖技术实施方案。
系统分析了其设计方案、技术参数、经济效益、技术优势等特点，为北方农村推广“太阳能+空气源热泵”采暖提供了参考。
关键词：农村；太阳能；空气源热泵；采暖1 前言目前，我国北方地区清洁采暖比例较低，特别是部分农村地区冬季大量使用散烧煤采暖，污染物排放量大，已成为我国北方地区冬季雾霾的重要原因之一。
《北方地区冬季清洁采暖规划（2017-2021年）》明确提出：“农村地区应优先利用地热、生物质、太阳能等多种清洁能源供暖，有条件的发展天然气或电供暖，适当利用集中供暖延伸覆盖。
2019年，清洁采暖率达到20%以上；2021年，清洁采暖率达到40%以上”[1]。
在诸多采暖方式中，太阳能采暖技术是最为绿色、清洁的采暖方式。
太阳能采暖系统是指以太阳能作为供暖系统的热源，利用太阳能集热器将太阳能辐射能转换成热能，供给建筑物冬季供暖和全年其他用热的系统。
在我国北方农村地区大力推广太阳能采暖系统成为优选。
但是太阳能受昼夜、季节、纬度和海拔高度等自然条件限制和阴雨天气等随机因素影响较大，而且太阳能热流密度低，因此若要实现较高的采暖保证率，所需太阳能集热面积及储热容量均较大。
结合农村居住建筑的实际需求和经济条件，从控制成本、便于推广的角度来看，太阳能与其他可再生能源相结合，是降低采暖系统生命周期费用的有效途径。
[2-4]本文以保定某地“太阳能+空气源热泵”采暖系统试点为案例，对其系统设计、运行效益、技术特点等进行了研究分析。
2 项目概况河北省印发了《河北省农村地区太阳能取暖试点实施方案》，并确定石家庄市、阜平县要先行试点示范。
“太阳能+空气源热泵”采暖系统试点位于河北省保定市阜平县某农村居民住宅。
阜平县气候为大陆性季风气候，暖温带半湿润地区，冬季寒冷、干燥、少雪，年均气温为12.6℃。
北方农村户用太阳能采暖系统技术条件(NB_T 10150-2019)
P空气密度，单位为千克每立方米（kg/m3）,取te条件下的值；
Pw热水密度，单位为千克每升（kg/L）。
5
5.1
5.2
5.3
5.4太阳能集热器和支架正常使用寿命应不小于15年,总面积实测值与标称值的负偏差应不大于3%。5.5太阳能采暖系统应充分考虑当地的实际情况，结合辅助能源加热设备和采暖末端，宜做到全年综 合利用，采暖期为建筑物供热采暖，非采暖期提供生活热水或其他用热。
8性能测试及评价方法5
9判定和分级5
10安全要求6
11施工、调试及验收要求6
附录A（资料性附录）我国北方主要代表城市气象参数7
北方农村户用太阳能采暖系统技术条件
1范围
本标准规定了北方农村户用太阳能采暖系统（以下简称太阳能采暖系统）的总体要求、设计计算和 要求、性能要求、性能测试及评价方法、判定和分级、安全要求、施工、调试及验收要求等。
Uhx换热器传热系数，单位为瓦每平米摄氏度（W/（m2-C）），查产品样本得岀；
U集热器总热损系数，单位为瓦每平米摄氏度（W/（m2・C）），测试得岀；
V换气体积，单位为立方米每小时（m3/次）；
e围护结构传热系数的修正系数，按JGJ26和JGJ134选取；
%d基于总面积的集热器平均集热效率，单位为百分比（%），按GB50495计算；
将太阳能转变为热能，为住宅提供冬季采暖和全年其它用热的系统。由集热系统、蓄热系统、末端 采暖系统、辅助能源加热设备和控制系统构成。
3.3
采暖期室外平均温度outdoor average temperature during heating period
在采暖期起止日期内，室外逐日平均温度的平均值。
太阳能与地源热泵在农村住宅中的应用
根 据 作者 以往 的 工作 经验 在缺 少 相 关详 细 资 料 的情 况 下作 者 在估 算 中 采 用 了以 下假 设和 估 算 指标 ：
２
项 目概 况 与 负 荷 分 析
本 文所 研 究 对象 是 北 京市 新 农村 改 造 示范 项 目之一 期 规 一 划建 设 １ ４万平 方 米 的 回迁 楼 ２ ３栋 均 为 ６层 的 多层 住 宅 ．每 户 住 宅建 筑 面积 在 ７ －１ ０平 方米 之 间 共包 含 住 宅 １ １ 户 配 套 ５ ２ ４６ 公 共 建 筑面 积 １０ ０ ０平 方 米 屋顶 形 式 为坡 屋 面 。 据 建设 方提 供 的规 划 图和 各栋 住 宅 的 标准 层 平 面 图 者 按 作 照相 关标 准规 范 对全 部 ２ 栋 回迁 楼 的生 活热 水 和空 调 采暖 负荷 进 ３ 行 了估 算 ．所 有住 宅 楼 的 汇总 见表 １ 。
％ 选 用。
５ 、考虑 到 回迁 楼 位 于市 郊 ．采 暖负 荷 热 指标 按 照 ３ Ｗ／ ｎ选 ５ ｒ２ 取 略 高 于 北京 市 节 能设 计 标准 推 荐 的最 高 采 暖设 计 热 负 荷指 标
Ｗ 高 农村 的 人 居环 境 ． 缩短 城 乡差距 ． 必 要在 有 条 件 的地 区 为农 ３２ ／ 。 有
通 过 以 上 方 式 估 算 出 的 生 活 热 水 和 空 调 采 暖 负 荷 将 作 为 以 下 系统 方 案规 划 和 经济 分析 的基 础 。
方 案分 析
太阳能在寒冷地区农村供暖系统中的应用
太阳能在寒冷地区农村供暖系统中的应用摘要：本文主要论述了可再生能源——太阳能在寒冷地区农村采暖系统中的应用。
农村住宅由于其诸多的条件限制，推行集中供暖或许不太现实。
综合经济水平、技术可行性及清洁环保性，提出了利用太阳能制取热水、辅助沼气炉或者电加热的供暖系统。
该系统可充分利用农村现有可再生资源，满足建筑物采暖需求，提高住宅舒适性的同时，实现了建筑节能和低碳环保的要求。
关键词：可再生能源；太阳能；农村供暖；清洁环保1.前言我国通常意义上的供暖主要指城镇集中供暖，而对于面积广大、人口众多的北方寒冷地区农村，由于平均经济水平较低、住宅布局分散、集中热源投资较大、管路布置困难等诸多因素的限制，实行集中供暖困难重重。
目前，寒冷地区农村大部分无采暖，寒冷的冬季人们依靠增加衣物等来保证基本温度，而较少部分的采暖多以无组织的燃烧农作物秸秆、小型燃煤锅炉等方式实现。
农作物秸秆和煤燃烧后的烟雾对大气质量有着严重的污染作用，有报道称，近期北方地区频繁出现的雾霾天气就与燃烧农作物秸秆有着一定的关系。
随着生活水平的提高，人们对住宅环境的舒适性要求也越来越高，因此寻找合适的可再生能源，并合理应用到住宅采暖系统中，就具有重要的研究意义。
2.现状及解决思路2.1农村供暖现状我国广大的北方农村地区基本处于无采暖的状态，人们依靠增加衣物来适应气温的变化，对于极端寒冷时期，只能逆来顺受。
今年来随着生活水平的逐步提高，人们希望住宅舒适度问题能得到解决。
细说起来，北方各地农村居住建筑各具特点，但由于下述普遍特点，使得集中供暖难以实现：1.住宅较为分散，集中供暖的管路布置和户与户间相对较长的管路耗热成为亟待解决的问题。
由于该特点，虽然我国城镇供热在技术进步和覆盖范围上均取得了显著成果，但对于农村地区供热却鲜有提及。
2.经济水平限制，集中供暖是一项投资较大的系统工程，即便在农村地区使用了集中采暖，其相对较多的管路耗材投资，较之城镇小区供热，也会增加较多，这就加重了生活水平相对较低的农村居民的经济负担。
太阳能地暖设计方案
太阳能地暖设计方案一、太阳能地暖系统组成太阳能地暖系统主要由太阳能集热器、储热水箱、循环水泵、地暖管道、控制系统等组成。
1、太阳能集热器太阳能集热器是太阳能地暖系统的核心部件，其作用是收集太阳辐射能并将其转化为热能。
常见的太阳能集热器有平板式集热器和真空管集热器两种。
平板式集热器结构简单、成本较低，但集热效率相对较低；真空管集热器集热效率高，但成本较高。
在实际设计中，应根据当地的气候条件、用户需求和经济状况选择合适的太阳能集热器。
2、储热水箱储热水箱用于储存太阳能集热器收集的热量，以保证在夜间或阴天等太阳能不足时仍能为地暖系统提供热量。
储热水箱的容量应根据太阳能集热器的面积、用户的用热需求以及当地的气候条件等因素来确定。
一般来说，储热水箱的容量越大，系统的稳定性越好，但成本也越高。
3、循环水泵循环水泵用于将储热水箱中的热水输送到地暖管道中，实现热量的传递。
循环水泵的选型应根据系统的流量和扬程要求来确定，同时要考虑水泵的运行效率和可靠性。
4、地暖管道地暖管道是将热量传递到室内的重要部件，其材质一般为聚乙烯（PERT）或交联聚乙烯（PEX）。
地暖管道的铺设方式有回字形、S 形等，应根据房间的布局和热负荷分布进行合理设计，以保证室内温度均匀。
5、控制系统控制系统用于控制太阳能地暖系统的运行，包括温度控制、水位控制、循环水泵控制等。
控制系统应具备智能化、自动化的特点，能够根据室内外温度和用户需求自动调节系统的运行状态，以达到节能和舒适的目的。
二、太阳能地暖系统工作原理太阳能地暖系统的工作原理是通过太阳能集热器收集太阳辐射能，将水加热后储存在储热水箱中。
当室内温度低于设定温度时，控制系统启动循环水泵，将储热水箱中的热水输送到地暖管道中，通过地暖管道与室内空气进行热交换，提高室内温度。
当室内温度达到设定温度时，控制系统停止循环水泵，系统停止运行。
在夜间或阴天等太阳能不足时，系统可以通过辅助能源（如电加热、燃气锅炉等）来补充热量，以保证室内温度的稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
□ngineering Technology
工程技术专栏
农村住宅太阳能供暖的设计及应用秦皇岛市北戴河兰德科技有限公司/石晓慧
近年来随着我国对绿色建筑的推广，低能耗、超低能耗、零能耗的建筑理念不断深入人心，而有效利用可再生能源是 实现超低能耗和节能减排的重要途径。
太阳能作为可再生能 源的一种，取之不尽，用之不竭，同时又不会增加环境负荷。
因此，太阳能供暖行业的产业化升级对破解北方“供暖性雾 霾”意义重大，将成为未来能源结构中的重要组成部分。
由于农村住宅相对分散、密度低，不宜采用投资大、维护水平 高的集中供暖模式，而传统的燃煤取暖方式又存在效率低、污染环境、费用较高等问题，所以在农村推广安全环保、运 营费用低的太阳能采暖系统符合新农村建设的客观要求。
太 阳能采暖作为新民居建设的一项内容，对于节能环保、改善 广大农村农民居住生活条件，建设美丽乡村都将起到积极作用。
农村住宅利用太阳能供暖与区域气候、建筑保暖围护密切 相关，本文选择秦皇岛市北戴河区戴河村5户相连的民房太 阳能供暖工程为例，阐述如何对农村住宅进行太阳能供暖设计 和应用。
一、北戴河区太阳能资源
我国北方地区纬度33°N〜45°1\^经度103°E〜12〇°E 为适宜太阳能供暖的地区，北戴河地处北纬39.83°，东经 119.48°，属中纬暖温带，年平均气温8.8〜11.3C之间3年平均E照时间在2700〜2850小时之间，全年曰照时数多 于6小时的天数大于300天，属于太阳能二类地区，太阳能资源较丰富，适宜利用太阳能为建筑供暖。
二、工程概况
秦皇岛市北戴河区戴河村五户联排农房的太阳能供暖及 自动控制系统，由秦皇岛市北戴河兰德科技有限责任公司在 2015年设计和安装应用。
该项目总建筑面积为539.74平方 米，平均每户建筑面积为107.66平方米。
供暖系统由40组 双玻璃真空管组成的集热单元，1套控制系统（含远程监控），1个2吨供暖水箱，2套循环泵组成。
系统于2015年10月26曰正式投入运行，该项目两年来农户没有加一度电的辅助 供暖，冬季室内平均温度2(TC ±2*C，夏季室内温度不超过 28C，达到冬暖夏凉的效果并实现了建筑超低能耗。
而且由 于供暖费用低廉，按照国家规定，秦皇岛地区5个月釆暖期 前后延长1.5个月时间，全年供暖期达到6.5个月，使农户的 住房舒适度大大提高。
五户村民过去自己买煤供暖，每年每户平均4吨需要花 费2400元5五户共燃烧煤炭20吨，需要12000元。
现在 平均每户每年循环泵运转耗电170kw_h，约合88元，北戴 河兰德公司收取每户每年远程运行费和系统维护费300元，每户每年供暖费用支出388元，每年减少供暖支出2012元，五户共计每年减少供暖支出10 060元。
每年减少二氧化碳排 放52.8吨。
每户太阳能供暖系统初投入为3.5万元，省政府 从大气污染防治资金中给予每户补贴1.5万元，每户实际初投 入为2万元，约9.95年可回收成本。
262017^06^
三、太阳能供暖系统与建筑保温围护系统设计
本项目在实施前，按照要求对太阳能供暖系统与建筑保温 围护进行了相结合的科学设计。
1. 屋顶防水保温围护：
第一步：20mm厚1:3水泥砂浆找平层
第二步：高分子卷材防水层（FS2 300/m2)
第三步：130mm厚苯板（20kg/m3)
第四步：1:8水泥焦渣2%找坡，最薄处20mm
第五步：20mm厚1:37_K泥砂浆找平层
第六步：双层3m m SBS改性沥青卷材防水（第二层卷 材带砂）
第七步：40nnm厚C20细石砼保护层，内配钢丝网。
2.墙体保温围护：20千克容重10cm厚聚乙烯阻燃苯板。
3. 窗户保温围护：塑钢单玻平开双层窗。
4.采用低温热水地板辐射方式(俗称地暖)作为供暖终端，供暖主管道采用下进上回同程式系统，保证热童合理分配，均 匀释放。
5.入户门做塑钢风斗。
四、太阳能供热采暖系统工作原理
戴河村五户联排太阳能供热采暖系统共配置集热单元40组，选用水作为循环工质。
集热单元之间由结节连接，若干个集热单元通过串联的方式与供暖水箱的太阳能热水端连接。
供暖水箱太阳能冷水端连接集热循环水泵P1,再 连接逆止阀与集热单元的另一端连接构成一路循环系统。
另一路循环系统通过水泵P2将供暖水箱中的热水循环至建 筑物内供暖终端P P R地盘管，从而把热量导入建筑物内，使建筑物内温度达到设计的要求。
工作原理及工质流向如 下图：
投稿邮箱:bianjibu86@
27
□he Column of Engineering Technology
工程技术专栏
热水联箱冷水联箱
水泵p i
太阳能集热器
逆止间太阳能冷水営
----J
计算机
图2工作原理及工质流向
五、兰德公司太阳能供暖及自动控制系统的关
键技术
1.建筑物与太阳能采暖系统一体化的科学设计方法，实 现供暖、保温、投资和运行费用、居住舒适度的最优化^
2.系统利用智能传感器、总线通讯、自动控制和物联网 技术实现了系统的全自动控制、远程监控、无人值守。
3.解决了炸管、冻管、跑水等问题，确保系统可靠运行。
4.综合设计系统的储能、热量合理分配和均匀释放，解 决了太阳能供暖的温差变化大的问题。
5.系统具有应对极端天气的能力。
6.应用价格相对低廉、热转换效率高的真空玻璃太阳能 集热管，利用先进的控制技术克服了其可靠性差的缺陷，提
高了整个系统的性能价格比，以利于大范围推广应用。
7.太阳能供热采暖物联网远程监控平台。
戴河村五户联排太阳能供热采暖系统在BZ9200控制系
统的基础上配备了物联网远程监控平台，该平台是一套基于 Windows的操作系统，具有对若干建筑物太阳能供暖系统的
数据采集、系统运行状态实时显示、历史数据存储、报警阈值
设定、报警等功能的计算机上位机软件，它依托兰德科技公司
研发生产的太阳能供暖及自动化控制系统、底层无线局域网以
及无线传输系统对太阳能供暖运行系统进行数据采集，通过物
联网将所采集的数据发送至本项目软件平台，从而对应用太阳
能供暖建筑的客户群供暖状况进行实时监控。
平台可以在远程
精确地获得该供暖系统数据，依据数据来判断故障并处理。
同
时将该平台的功能通过专门的软件使我公司太阳能供暖运营部
的工程师手机客户端具有与服务器平台相同的功能，运营工程
师也可用手机昼夜监视供暖系统状况，方便供暖系统运营的管理和控制，确保供暖系统更加稳定可靠运行，保障优良的售后 服务，减少人力、物力、财力支出。
目前在国内，这种太阳能 供暖远程运行管理模式全国属于首例，技术水平国内先进，远 程运行管理模式国内首创，属于典型的物联网+系统，实现 了企业经营模式上的创新。
2013年3月，甶河北省住房和城乡建设厅邀请国内相关 专家组成鉴定委员会，对秦皇岛市北戴河兰德科技有限责任公 司完成的“太阳能供暖及自动控制系统”项目进行科技成果鉴 定。
结论为“该课题研究实用性强，具有创新性，符合国家芳 能减排政策，社会、环境和经济效益显著，推广应用前景广阔，成果居国内领先水平。
”2014年被河北省住建厅评为科技进 步一等奖。
河北省建设行业科学技术进步
奖励证书
获奖单位：秦皇岛市北戴河兰德科技有限责任公司
太阳能供暖及自动挖制系统
奖励等级：科技进步一等奖
证书编号：2014—102
图3获奖证书
农村住宅太阳能供热采暖的应用及设计提高了农民居住质 量，推进了社会主义美丽新农村建设，实现了农村住宅供暖“零”碳排放，为农村低碳社区建设提供有力保障。
28 妊2〇17 年 〇6 月自动控制器。
