【CN209386483U】一种用于兽药生产中的高效通风设备【专利】

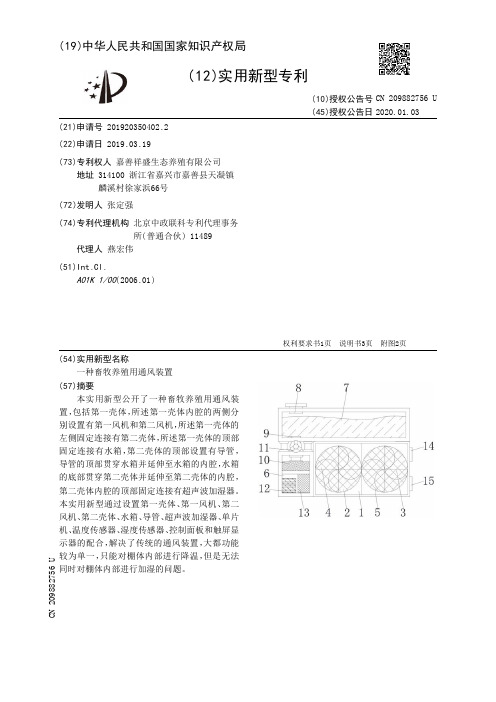

【CN209882756U】一种畜牧养殖用通风装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920350402.2(22)申请日 2019.03.19(73)专利权人 嘉善祥盛生态养殖有限公司地址 314100 浙江省嘉兴市嘉善县天凝镇麟溪村徐家浜66号(72)发明人 张定强 (74)专利代理机构 北京中政联科专利代理事务所(普通合伙) 11489代理人 燕宏伟(51)Int.Cl.A01K 1/00(2006.01)(54)实用新型名称一种畜牧养殖用通风装置(57)摘要本实用新型公开了一种畜牧养殖用通风装置，包括第一壳体，所述第一壳体内腔的两侧分别设置有第一风机和第二风机，所述第一壳体的左侧固定连接有第二壳体，所述第一壳体的顶部固定连接有水箱，第二壳体的顶部设置有导管，导管的顶部贯穿水箱并延伸至水箱的内腔，水箱的底部贯穿第二壳体并延伸至第二壳体的内腔，第二壳体内腔的顶部固定连接有超声波加湿器。
本实用新型通过设置第一壳体、第一风机、第二风机、第二壳体、水箱、导管、超声波加湿器、单片机、温度传感器、湿度传感器、控制面板和触屏显示器的配合，解决了传统的通风装置，大都功能较为单一，只能对棚体内部进行降温，但是无法同时对棚体内部进行加湿的问题。
权利要求书1页 说明书3页 附图2页CN 209882756 U 2020.01.03C N 209882756U权 利 要 求 书1/1页CN 209882756 U1.一种畜牧养殖用通风装置，包括第一壳体(1)，其特征在于：所述第一壳体(1)内腔的两侧分别设置有第一风机(2)和第二风机(3)，所述第一壳体(1)的左侧固定连接有第二壳体(6)，所述第一壳体(1)的顶部固定连接有水箱(7)，所述第二壳体(6)的顶部设置有导管(9)，所述导管(9)的顶部贯穿水箱(7)并延伸至水箱(7)的内腔，所述导管(9)的底部贯穿第二壳体(6)并延伸至第二壳体(6)的内腔，所述第二壳体(6)内腔的顶部固定连接有超声波加湿器(10)，所述超声波加湿器(10)的进水口活动连接有导管(9)，所述第二壳体(6)内腔底部的右侧固定连接有单片机(13)，所述第一壳体(1)的右侧从上至下依次活动连接有温度传感器(14)和湿度传感器(15)，所述第二壳体(6)正面底部的右侧固定连接有控制面板(16)，所述控制面板(16)正面的顶部固定连接有触屏显示器(17)，所述温度传感器(14)和湿度传感器(15)的输出端均与单片机(13)的输入端单向电性连接，所述单片机(13)的输出端与触屏显示器(17)的输入端双向电性连接，所述单片机(13)的输出端与超声波加湿器(10)的输入端单向电性连接。

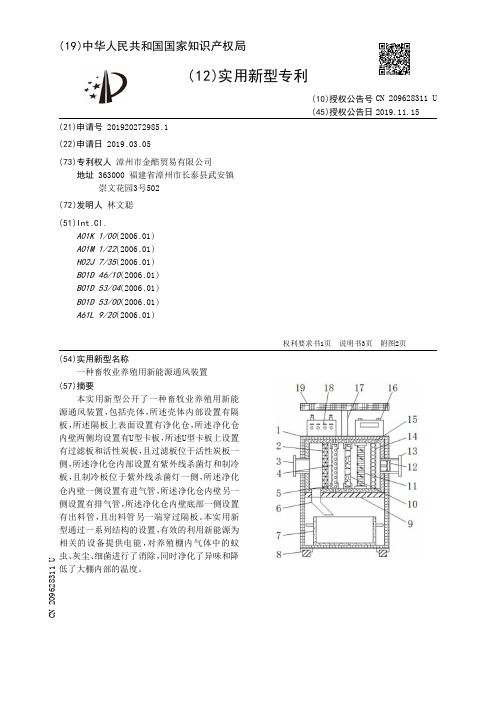

【CN209628311U】一种畜牧业养殖用新能源通风装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920272985.1(22)申请日 2019.03.05(73)专利权人 漳州市金酷贸易有限公司地址 363000 福建省漳州市长泰县武安镇崇文花园3号502(72)发明人 林文聪 (51)Int.Cl.A01K 1/00(2006.01)A01M 1/22(2006.01)H02J 7/35(2006.01)B01D 46/10(2006.01)B01D 53/04(2006.01)B01D 53/00(2006.01)A61L 9/20(2006.01)(54)实用新型名称一种畜牧业养殖用新能源通风装置(57)摘要本实用新型公开了一种畜牧业养殖用新能源通风装置，包括壳体，所述壳体内部设置有隔板，所述隔板上表面设置有净化仓，所述净化仓内壁两侧均设置有U型卡板，所述U型卡板上设置有过滤板和活性炭板，且过滤板位于活性炭板一侧，所述净化仓内部设置有紫外线杀菌灯和制冷板，且制冷板位于紫外线杀菌灯一侧，所述净化仓内壁一侧设置有进气管，所述净化仓内壁另一侧设置有排气管，所述净化仓内壁底部一侧设置有出料管，且出料管另一端穿过隔板。
本实用新型通过一系列结构的设置，有效的利用新能源为相关的设备提供电能，对养殖棚内气体中的蚊虫、灰尘、细菌进行了消除，同时净化了异味和降低了大棚内部的温度。
权利要求书1页 说明书3页 附图2页CN 209628311 U 2019.11.15C N 209628311U权 利 要 求 书1/1页CN 209628311 U1.一种畜牧业养殖用新能源通风装置，包括壳体（1），其特征在于，所述壳体（1）内部设置有隔板（9），所述隔板（9）上表面设置有净化仓（15），所述净化仓（15）内壁两侧均设置有U 型卡板（5），所述U型卡板（5）上设置有过滤板（4）和活性炭板（10），且过滤板（4）位于活性炭板（10）一侧，所述净化仓（15）内部设置有紫外线杀菌灯（11）和制冷板（14），且制冷板（14）位于紫外线杀菌灯（11）一侧，所述净化仓（15）内壁一侧设置有进气管（3），所述净化仓（15）内壁另一侧设置有排气管（13），所述排气管（13）内部一端设置有风机（12），所述净化仓（15）内壁底部一侧设置有出料管（6），且出料管（6）另一端穿过隔板（9），所述壳体（1）内壁底部设置有垃圾桶（7），且垃圾桶（7）位于出料管（6）下方，所述壳体（1）上表面一侧设置有逆变器（18），所述壳体（1）上表面另一侧设置有蓄电池（16）。

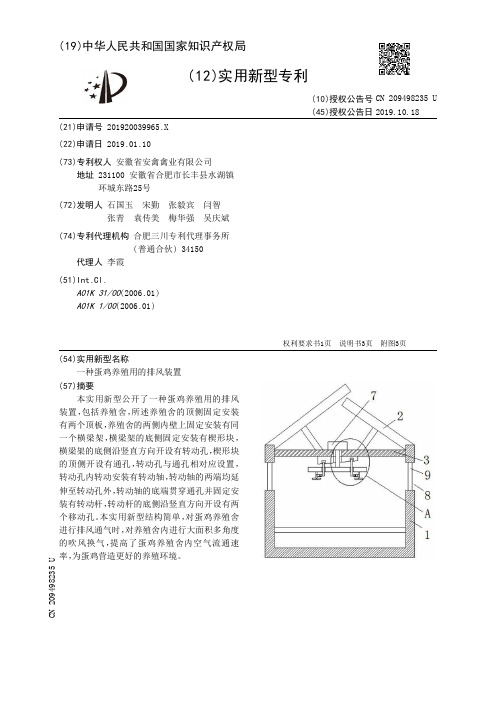

【CN209498235U】一种蛋鸡养殖用的排风装置【专利】
装置 ，包括养殖舍 ，所述养殖舍的 顶侧固定安装 有两个顶板，养殖舍的两侧内壁上固定安装有同 一个横梁架 ，横梁架的 底侧固定安装有楔形块 ， 横梁架的底侧沿竖直方向开设有转动孔，楔形块 的 顶侧开设有通孔 ，转动孔与通孔 相对应设置 ， 转动孔内转动安装有转动轴，转动轴的两端均延 伸至转动孔外，转动轴的底端贯穿通孔并固定安 装有转动杆，转动杆的底侧沿竖直方向开设有两 个移动孔。本实 用新型结构简单 ，对蛋 鸡养殖舍 进行排风通气时 ，对养殖舍内进行大面积多角度 的吹风换气 ，提高了蛋鸡养殖舍内空气流通速 率，为蛋鸡营造更好的养殖环境。
权利要求书1页 说明书3页 附图3页
CN 209498235 U
CN 209498235 U
权 利 要 求 书
1/1 页
1 .一种蛋鸡养殖用的排风装置，包括养殖舍（1），其特征在于，所述养殖舍（1）的顶侧固 定安装有两个顶板（2），养殖舍（1）的两侧内壁上固定安装有同一个横梁架（3），横梁架（3） 的底侧固定安装有楔形块（4），横梁架（3）的底侧沿竖直方向开设有转动孔（5），楔形块（4） 的顶侧开设有通孔（6），转动孔（5）与通孔（6）相对应设置，转动孔（5）内转动安装有转动轴 （10），转动轴（10）的两端均延伸至转动孔（5）外，转动轴（10）的底端贯穿通孔（6）并固定安 装有转动杆（11），转动杆（11）的底侧沿竖直方向开设有两个移动孔（12），两个移动孔（12） 基于转动轴（10）对称设置，移动孔（12）内活动安装有L型杆（14），L型杆（14）的两端均延伸 至移动孔（12）外，所述楔形块（4）的底侧以转动轴（10）为中心环形开设有卡槽（13），L型杆 （14）的 顶端延伸至卡槽（13）内 ，L型杆（14）远离转动轴（10）的一侧设有固定安装在转动杆 （11）底侧上的支撑杆（15），支撑杆（15）的底端转动安装有转动块（16），转动块（16）靠近转 动轴（10）的一侧开设有活动槽（17），L型杆（14）的底端延伸至活动槽（17）内，转动块（16）的 底端固定安装有换气风扇（19）。

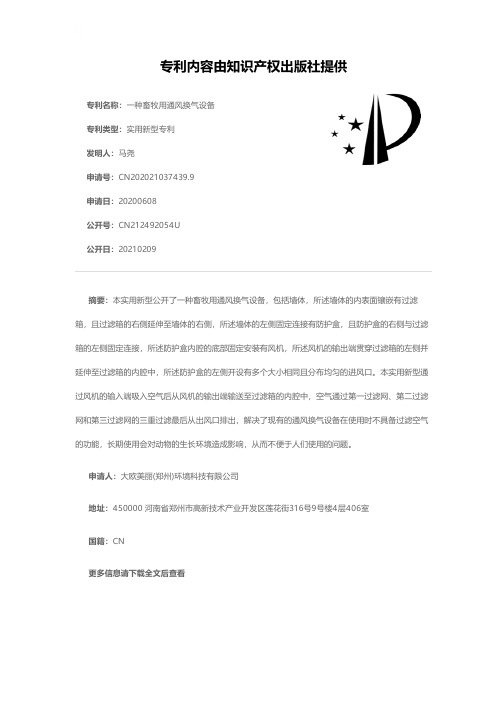

一种畜牧用通风换气设备[实用新型专利]
![一种畜牧用通风换气设备[实用新型专利]](https://img.taocdn.com/s3/m/76efbaaba8956bec0875e305.png)
专利名称：一种畜牧用通风换气设备专利类型：实用新型专利
发明人：马尧
申请号：CN202021037439.9
申请日：20200608
公开号：CN212492054U
公开日：
20210209
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种畜牧用通风换气设备，包括墙体，所述墙体的内表面镶嵌有过滤箱，且过滤箱的右侧延伸至墙体的右侧，所述墙体的左侧固定连接有防护盒，且防护盒的右侧与过滤箱的左侧固定连接，所述防护盒内腔的底部固定安装有风机，所述风机的输出端贯穿过滤箱的左侧并延伸至过滤箱的内腔中，所述防护盒的左侧开设有多个大小相同且分布均匀的进风口。
本实用新型通过风机的输入端吸入空气后从风机的输出端输送至过滤箱的内腔中，空气通过第一过滤网、第二过滤网和第三过滤网的三重过滤最后从出风口排出，解决了现有的通风换气设备在使用时不具备过滤空气的功能，长期使用会对动物的生长环境造成影响，从而不便于人们使用的问题。
申请人：大欧美丽(郑州)环境科技有限公司
地址：450000 河南省郑州市高新技术产业开发区莲花街316号9号楼4层406室
国籍：CN
更多信息请下载全文后查看。
一种畜牧业用智能通风系统[发明专利]
![一种畜牧业用智能通风系统[发明专利]](https://img.taocdn.com/s3/m/41dcba1e9e31433238689393.png)
专利名称：一种畜牧业用智能通风系统专利类型：发明专利
发明人：李国友,强克明,邹勇
申请号：CN201810497668.X
申请日：20180522
公开号：CN108644956A
公开日：
20181012
专利内容由知识产权出版社提供
摘要：本发明涉及家畜养殖技术领域，尤其是一种畜牧业用智能通风系统，包括家畜养殖棚，家畜养殖棚四周分别设有东进气设备、西排气设备、北进气设备、南排气设备，且家畜养殖棚四个方向均设有风向感应仪，所述家畜养殖棚内部设有温度传感器，所述温度传感器电连接有中央处理器，所述中央处理器与东进气设备、西排气设备、北进气设备、南排气设备、风向感应仪电性连接，所述中央处理器通过无线传输模块连接有用户管控平台。
本发明结构简单、制造成本很低，经系统判断后打开相应位置方向的进气设备及排气设备，给养殖棚进行通风，极大的降低人们劳动强度，同时保证家畜健康成长。
申请人：安徽国川环境技术有限公司
地址：241000 安徽省芜湖市镜湖区大砻坊文化园(大砻坊77号)B05栋105-106室
国籍：CN
更多信息请下载全文后查看。
一种畜禽养殖用通风系统[实用新型专利]
![一种畜禽养殖用通风系统[实用新型专利]](https://img.taocdn.com/s3/m/b25384b3be23482fb5da4c71.png)
专利名称：一种畜禽养殖用通风系统
专利类型：实用新型专利
发明人：秦英林,李楠,郭盼,彭敬,郭克,岳晓磊,周耀昌,任高振,刘奔
申请号：CN201821869239.2
申请日：20181114
公开号：CN209171133U
公开日：
20190730
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种畜禽养殖用通风系统，包括设置在猪舍上的进风窗、若干个小圈栏、猪舍吊顶、漏缝地板和排风风机，所述的小圈栏的四周设置隔板，所述的猪舍吊顶设置在猪舍屋顶内部，所述猪舍吊顶与所述隔板将小圈栏围成一个密封小空间，猪舍吊顶上设置有通风孔，所述的排风风机与排风窗连通。
本实用新型将每个猪舍内部的小圈栏之间用隔板隔开，形成一个独立的密封小空间，确保每个猪舍内的空气横向不交叉，猪舍外空气从进风侧通过进风窗进入猪舍顶部，由猪舍吊顶上的通风孔均匀进入每个密封小空间，在排风风机的作用下，污浊气体通过漏缝地板排出猪舍外，全过程空气不交叉，减少了疾病的传播，提高猪群健康程度，提高了猪群福利。
申请人：牧原食品股份有限公司
地址：474361 河南省南阳市内乡县灌涨镇水田村
国籍：CN
代理机构：郑州慧广知识产权代理事务所(特殊普通合伙)
代理人：朱广存
更多信息请下载全文后查看。
【CN209695463U】一种畜牧兽医用的喂药装置【专利】
代理人 陈娟
(51)Int .Cl . A61D 7/00(2006 .01)
(10)授权公告号 CN 209695463 U (45)授权公告日 2019.11.29
( 54 )实用新型名称 一种畜牧兽医用的喂药装置
( 57 )摘要 本实用新型涉及畜牧养殖技术领域，且公开
( 19 )中华人民 共和国国家知识产权局
( 12 5631 .6
(22)申请日 2019 .01 .18
(73)专利权人 郭世栋 地址 453000 河南省新乡市动物疫病预防 控制中心 专利权人 李霞 张琳 王杰琼 吴玉玉 孟凡波 孔令芸
(72)发明人 郭世栋 李霞 张琳 王杰琼 吴玉玉 孟凡波 孔令芸
实用新型内容 [0004] 针对现有技术的不足，本实用新型提供了一种畜牧兽医用的喂药装置。 [0005] 本实用新型提供如下技术方案：一种畜牧兽医用的喂药装置，包括固定筒和喂药 漏斗 ，所述固定筒的 一端固定连接有套在牲畜嘴 部的 封口 套 ，所述封口 套的 两 侧固定连接 有 用于套在牲畜头部的弹 力绑带 ，所述固定筒的内部设有 用于传输药液的活 动管 ，所述活 动管的两端分别延伸至固定筒两侧的外部，所述活动管位于封口套内部的一端固定套接有 用于牲畜张嘴咬合的固定球 ，所述活 动管 另一端的 顶部固定连通有连接管 ，所述喂 药漏斗 的 底端与连接管的 另一端活 动套接 ，用于药液的 传输 ，所述活 动管的 外表面固定套装有位 于固定筒内部的圆形套板 ，所述圆形套板的 外沿固定安装有滑板 ，所述滑板的 另一端与固 定筒的内壁活动套接。 [0006] 优选的，所述固定筒的两端分别开设有用于活动管和连接管滑动的活动槽，所述 活动管和连接管的外表面与活动槽的内壁活动连接。 [0007] 优选的，所述滑板的数量为四个，且四个所述滑板以圆形套板的轴心呈十字对称。 [0008] 优选的，所述固定筒的内壁开设有与滑板相适配的滑槽，所述滑板的另一端延伸 至滑槽的内部且相互活动连接。 [0009] 优选的，所述连接管的内壁设有内螺纹，所述喂药漏斗底端的外表面设有外螺纹， 且内螺纹与外螺纹相互啮合连接。 [0010] 优选的，所述滑槽水平分布在固定筒的内壁，且滑槽的两端均为封闭式设计，用于 阻挡滑板的滑脱。 [0011] 优选的，所述固定球为橡胶球。 [0012] 优选的，所述活动管靠近连接管的一端开设有进液口，所述活动管靠近固定球的 一端开设有排液口。
一种畜牧养殖用通风装置[实用新型专利]
专利名称：一种畜牧养殖用通风装置专利类型：实用新型专利
发明人：李承学,王畅
申请号：CN202020687835.X
申请日：20200429
公开号：CN212212270U
公开日：
20201225
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种畜牧养殖用通风装置，属于畜牧业技术领域，包括壳体、电源箱和控制开关，所述壳体内侧顶部安装有灯座，所述灯座内镶嵌连接有紫外线灭菌灯，所述壳体内镶嵌连接有风扇，所述风扇外侧配合连接有电机，使用人员用手握住把手，通过滑槽将清洁块向下滑动，由于清洁块表面的清洁头是直接与过滤网相接触，所以当清洁块滑动时，清洁头可对过滤网表面的滤孔进行清洁，节省了后期人工对过滤网清洁的时间成本，且当清洁完毕后，使用人员松开握住把手的手，弹簧柱发生形变，由于自生弹性势能的变化，将清洁块重新拉至与壳体顶部，从而可对过滤网进行二次清洁，加深了清洁的力度。
申请人：天津诚意创达科技有限公司
地址：300000 天津市西青区李七庄街凌奥创意产业园三期A栋215-1
国籍：CN
代理机构：天津英扬昊睿专利代理事务所(普通合伙)
代理人：徐忠丽
更多信息请下载全文后查看。
一种畜牧用带有通风换气功能排气装置[实用新型专利]
专利名称：一种畜牧用带有通风换气功能排气装置专利类型：实用新型专利
发明人：李根
申请号：CN202020815666.3
申请日：20200516
公开号：CN212877086U
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种畜牧用带有通风换气功能排气装置，包括安装墙体，所述安装墙体正面中部开设有安装孔，所述安装孔内部安装有排风扇，所述安装孔内壁两端边部均开设有固定卡槽，所述排风扇正面两侧边部均开设有转动槽，所述转动槽内部铰接安装有转动卡块，所述转动卡块一端中部安装有固定螺杆，通过安装槽、定位卡槽、限位卡槽、L型卡板、限位螺杆、挤压槽、挤压板和挤压弹簧，可以对防护网进行固定，完成防护网的安装，在对防护网进行拆卸时，工作人员只需转动两个限位螺杆和两个L型卡板，即可取出防护网，可以降低防护网的安装和拆卸难度，便于工作人员对排风扇的维护和保养。
申请人：福建省丰盈生态农业有限公司
地址：350100 福建省福州市闽侯县白沙镇汶溪村223号
国籍：CN
代理机构：福州市鼓楼区年盛知识产权代理事务所(普通合伙)
代理人：谢名海
更多信息请下载全文后查看。
一种畜禽健康养殖全自动喷雾减臭设备[实用新型专利]
专利名称：一种畜禽健康养殖全自动喷雾减臭设备专利类型：实用新型专利
发明人：李增林
申请号：CN201920286400.1
申请日：20190307
公开号：CN209884838U
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种畜禽健康养殖全自动喷雾减臭设备，包括盖罩和基座，所述盖罩内部的内壁设置有喷嘴，且喷嘴底部外部的外壁连接有喷雾系统，所述盖罩底部外部的外壁安装有箱体。
该畜禽健康养殖全自动喷雾减臭设备通过保护装置、散热板、回形管和卡槽的设置，能够在使用过程中利用保护装置的设置对减臭设备内部的电源进行良好的保护，散热板是一种铝合金材质的且带有网孔矩形板，其外部的表面与电源外部的外壁紧密贴合在一起，其次散热板外部外壁安装
有“S”型的材质为铜质的回形管，能够有效的增加散热板对电源的散热面积，使得减臭设备在长时间的使用过程中其内部的工作温度保持在一个相对稳定的状态，一定程度上延长了电源的使用寿命。
申请人：上海鸣诺环保工程有限公司
地址：200000 上海市奉贤区奉浦开发区灵芝村942号3幢254室
国籍：CN
代理机构：上海浙晟知识产权代理事务所(普通合伙)
代理人：杨小双
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2
CN 209386483 U
说 明 书
1/3 页
一种用于兽药生产中的高效通风设备
技术领域 [0001] 本实用新型涉及通风设备技术领域，尤其涉及一种用于兽药生产中的高效通风设 备。
背景技术 [0002] 通风设备是指用机械或自然的方法向室内空间送入足够的新鲜空气，同时把室内 不符合卫生要求的 污浊空气排出 ，使室内空气满足卫生要求 和生产过程需要的 设备 ，为防 止兽药生产时产生的有害气体对工作人员造成危害，兽药生产车间内需要实现高效通风。 [0003] 现有的通风设备的通风管道有的是直接搭放在固定支架上，固定不够稳固，且缺 乏过滤功能 ，无法过滤去Байду номын сангаас空气中的尘粒 ，会造成兽药生产车间受到外界灰尘杂质的影响 而导致兽药质量下降 ，为此我们提出了一种用于兽药生产中的高效通风设备，用来解决上 述问题。
(10)授权公告号 CN 209386483 U (45)授权公告日 2019.09.13
( 54 )实用新型名称 一种用于兽药生产中的高效通风设备
( 57 )摘要 本实 用新型公 开了一 种 用于兽药生 产中的
高效通风设备 ，包括通风主管 ，所述通风主管的 侧壁上设有固定机构，所述通风主管的一端设有 排风口 ，所述排风口远离通风主管的一端设有过 滤机构，所述通风主管的下端侧壁上固定连接有 通风支管，所述通风支管的下端通过第一连接管 连接有伸缩支管，所述伸缩支管的下端通过第二 连接管连接有吸风罩，所述排风口内固定连接有 排风扇。本实用新型通过设置固定机构和过滤机 构 ，固定稳固 ，便于安装拆卸 ，且可过滤去除空气 中的尘粒，防止兽药生产车间受到外界灰尘杂质 的影响而导致兽药质量下降 ，可防止兽药生产时 产生的有害气体对工作人员造成危害。
权利要求书1页 说明书3页 附图2页
CN 209386483 U
CN 209386483 U
权 利 要 求 书
1/1 页
1 .一种用于兽药生产中的高效通风设备，包括通风主管(1) ，其特征在于，所述通风主 管(1)的侧壁上设有固定机构，所述通风主管(1)的一端设有排风口(2) ，所述排风口(2)远 离通风主管(1)的一端设有过滤机构(3) ，所述通风主管(1)的下端侧壁上固定连接有通风 支管(4) ，所述通风支管(4)的下端通过第一连接管(5)连接有伸缩支管(6) ，所述伸缩支管 (6)的下端通过第二连接管 (7)连接有吸风罩(8) ，所述排风口 (2)内固定连接有排风扇 (16) ，所述固定机构包括固定套接在通风主管(1)的侧壁上的套环(9)，所述套环(9)的上端 侧壁上固定连接有固定杆(10) ，所述固定杆(10)的上端侧壁上固定连接有固定块(11) ，所 述固定块(11)的侧壁上绕其周向等间距贯穿设有若干安装孔(12) ，所述伸缩支管(6)为可 定型钢丝万向伸缩管 ，所述过滤机构(3) 包括边框 (13) 和过滤网 (14) ，所述过滤网 (14)固定 连接在边框 (13) 相对的内壁上 ，所述边框(13)的侧壁上绕其周向贯穿设有若干个螺栓 (15) ，所述螺栓(15)靠近排风口(2)的一端延伸至排风口(2)的侧壁中，所述边框(13)设置 为圆环形 ，所述边框 (13)的内径大小大于排风口 (2)的内径大小 ，所述过滤网 (14) 具有一定 目数，所述过滤网(14)由不锈钢丝网加工而成。
3
CN 209386483 U
说 明 书
2/3 页
稳固 ，便于安装拆卸 ，过滤网可过滤去除空气中的尘粒 ，防止兽药生产车间受到外界灰尘杂 质的影响而导致兽药质量下降 ； [0015] 2、通过设置排风扇、排风口、通风主管、通风支管、第一连接管、伸缩支管、第二连 接管、吸风罩 ，其中吸风罩有利于增大吸风面积 ，使得通风换气更 加高效 ，伸缩支管为可定 型钢丝万向 伸缩管 ，因此可在兽药生产时根据需要调节其位置及方向 ，使 用起来非常方便 ， 排风 扇旋转可驱 动气流 ，依次通过排风口 、通风主管 、通风支管 、第一连接管 、伸缩支管 、第 二连接管 、吸 风罩 ，使兽药生产车间内外的空气交换 ，从而实现高效通风 ，防 止兽药生产时 产生的有害气体对工作人员造成危害； [0016] 3、通过设置固定机构，通过锁紧螺钉与安装孔相互配合，将固定块固定连接在设 备上或者墙体上 ，固定块、固定杆和套环一同 支撑固定住通风主管 ，固定稳固 ，便于安装拆 卸。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920072246 .8
(22)申请日 2019 .01 .16
(73)专利权人 山东启宏生物科技有限公司 地址 261000 山东省潍坊市昌乐县城南工 业园
(72)发明人 吴维杰 刘森彪 赵清风 惠丽荣
(51)Int .Cl . F24F 7/06(2006 .01) F24F 3/16(2006 .01) F24F 13/28(2006 .01) F24F 13/02(2006 .01)
实用新型内容 [0004] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于兽药生 产中的高效通风设备 ，其通过设置固定机构和过滤机构 ，固定稳固 ，便于安装拆卸 ，且可过 滤去除空气中的尘粒，防止兽药生产车间受到外界灰尘杂质的影响而导致兽药质量下降 ， 可防止兽药生产时产生的有害气体对工作人员造成危害。 [0005] 为了实现上述目的，本实用新型采用了如下技术方案： [0006] 一种用于兽药生产中的高效通风设备，包括通风主管，所述通风主管的侧壁上设 有固定机构 ，所述通风主管的一端设有排风口 ，所述排风口远离通风主管的一端设有过滤 机构 ，所述通风主管的 下端侧壁上固定连接有通风支管 ，所述通风支管的 下端通过第一连 接管连接有 伸缩支管 ，所述 伸缩支管的 下端通过第二连接管连接有吸 风罩 ，所述排风口内 固定连接有排风扇。 [0007] 优选地，所述固定机构包括固定套接在通风主管的侧壁上的套环，所述套环的上 端侧壁上固定连接有固定杆，所述固定杆的上端侧壁上固定连接有固定块。 [0008] 优选地，所述固定块的侧壁上绕其周向等间距贯穿设有若干安装孔。 [0009] 优选地，所述伸缩支管为可定型钢丝万向伸缩管。 [0010] 优选地，所述过滤机构包括边框和过滤网，所述过滤网固定连接在边框相对的内 壁上。 [0011] 优选地，所述边框的侧壁上绕其周向贯穿设有若干个螺栓，所述螺栓靠近排风口 的一端延伸至排风口的侧壁中。 [0012] 优选地，所述边框设置为圆环形，所述边框的内径大小大于排风口的内径大小，所 述过滤网具有一定目数，所述过滤网由不锈钢丝网加工而成。 [0013] 本实用新型具有以下有益效果： [0014] 1、通过设置过滤机构，通过螺栓将带有过滤网的边框固定连接在排风口上，固定
