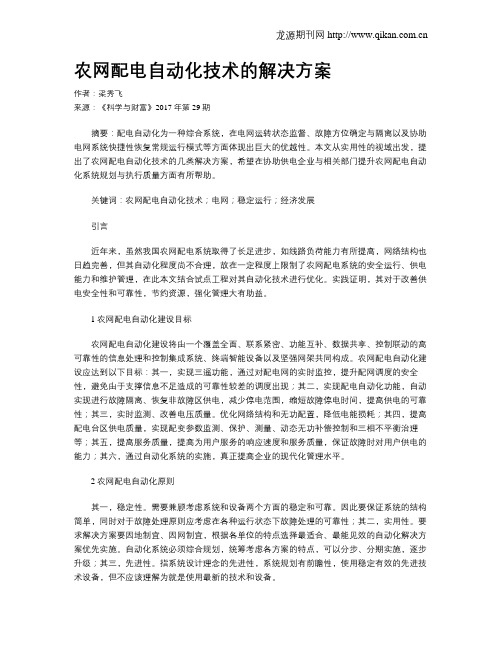

农网配电自动化技术的解决方案作者：梁秀飞来源：《科学与财富》2017年第29期摘要：配电自动化为一种综合系统，在电网运转状态监督、故障方位确定与隔离以及协助电网系统快捷性恢复常规运行模式等方面体现出巨大的优越性。
本文从实用性的视域出发，提出了农网配电自动化技术的几类解决方案，希望在协助供电企业与相关部门提升农网配电自动化系统规划与执行质量方面有所帮助。
关键词：农网配电自动化技术；电网；稳定运行；经济发展引言近年来，虽然我国农网配电系统取得了长足进步，如线路负荷能力有所提高，网络结构也日趋完善，但其自动化程度尚不合理，故在一定程度上限制了农网配电系统的安全运行、供电能力和维护管理，在此本文结合试点工程对其自动化技术进行优化。
实践证明，其对于改善供电安全性和可靠性，节约资源，强化管理大有助益。
1农网配电自动化建设目标农网配电自动化建设将由一个覆盖全面、联系紧密、功能互补、数据共享、控制联动的高可靠性的信息处理和控制集成系统、终端智能设备以及坚强网架共同构成。
农网配电自动化建设应达到以下目标：其一，实现三遥功能，通过对配电网的实时监控，提升配网调度的安全性，避免由于支撑信息不足造成的可靠性较差的调度出现；其二，实现配电自动化功能，自动实现进行故障隔离、恢复非故障区供电，减少停电范围，缩短故障停电时间，提高供电的可靠性；其三，实时监测、改善电压质量。
优化网络结构和无功配置，降低电能损耗；其四，提高配电台区供电质量，实现配变参数监测、保护、测量、动态无功补偿控制和三相不平衡治理等；其五，提高服务质量，提高为用户服务的响应速度和服务质量，保证故障时对用户供电的能力；其六，通过自动化系统的实施，真正提高企业的现代化管理水平。
2农网配电自动化原则其一，稳定性。
需要兼顾考虑系统和设备两个方面的稳定和可靠。
因此要保证系统的结构简单，同时对于故障处理原则应考虑在各种运行状态下故障处理的可靠性；其二，实用性。
要求解决方案要因地制宜、因网制宜，根据各单位的特点选择最适合、最能见效的自动化解决方案优先实施。
配电网馈线自动化解决方案的技术策略
配电网馈线自动化解决方案的技术策略摘要：电力系统是一个集发电、输电等为一体的网络系统，配电网是电力系统中直接和用户客户接触的环节[1]。
随着电力工业改革的深入，促进了全国各地的配电网络智能化加速改造进程。
另一方面，随着信息技术的飞速发展，在配电网络中已经引入了一些信息技术管理系统，例如电力营销系统以及财务管理系统等，这些系统的应用在一定程度上提升了配电管理水平。
但是随着人们生活水平的日益提升，日常生活中对于电能的依赖性也越来越大，对配电网的安全可靠性提出了更高的要求。
关键词：配电网；馈线自动化；解决方案；技术策略；引言配电网直接关系着居民客户的日常生活用电。
发生突发故障造成停电事故，会严重影响正常的生产生活秩序。
所以，提高配电网的供电可靠性尤为重要。
近年来，随着配电自动化、智能融合配电终端等配电网相关技术的落地应用，配电网的数字化、智能化和信息化水平日益提升。
而如何对配电终端的安装位置进行优化布置，达到配电网供电可靠性与经济性之间的平衡，是配电网建设面临的重要课题。
1馈线自动化馈电线路自动化主要是指在用户用电设备与变电站出现区域内的馈电线路，通过技术的操作实现馈电线路自动化。
在馈线自动化操作时，需要基于需求对运行进行调控，在事故状态下故障隔离、检测、转移以及供电控制恢复，均可以通过馈线自动化实现。
馈线自动化设置时，需要基于工作需求，研究配电网的运行状态，给出配电网结构建设方案，满足环网供电的各项要求。
各环网开关、接到配电站中的开关，可以通过自动化技术实现远程操作。
环网开关柜必须基于馈线自动化设置要求，配置通信设备，满足相关设备对电能的使用需要。
在馈线相关设备设置时，为管网开关柜配置开关操作电源，保证电源供给的稳定性与安全性。
通信系统在设置时应该具备较强的抗干扰能力，不会受到外界环境的影响。
如果配电网运行中配电系统出现故障，能够在自动化模式运行下，解决分布性故障与集中性故障。
在集中馈线自动化与就地馈线自动化的方式下，可以实现互补、切换，不会对线路运输电能形成过大的影响。
