建筑基本识图知识一、平法图（钢筋混凝土结构施工图或简称结构施工图）（一）、梁的表示方法1、梁的集中标注（表达梁的通用数值）（1）梁编号标注①KL——表示框架梁例：KL1（4）——表示框架梁第1号，4跨，无悬挑；若是“框架梁带悬挑端”，则表示为：KL4（3A）——表示框架梁第4号，3跨，一端有悬挑，KL4（3B）——表示框架梁第4号，3跨，两端有悬挑。
其中A表示一端有悬挑、B表示两端有悬挑。
②WKL——表示屋面框架梁例：WKL1（4）——表示屋面框架梁第1号，4跨，无悬挑③KZL——表示框支梁例：KZL1（1）——表示框支梁第1号，1跨，无悬挑④L——表示非框架梁例：L3（2）——表示非框架梁第3号，2跨，无悬挑⑤XL——表示纯悬挑梁例：XL1——表示纯悬挑梁第1号。
（2）、梁的截面尺寸标注，举例如下：①普通梁截面：300×700——表示：截面宽度300㎜、截面高度700㎜；②加腋梁截面：350×700Y500×250——表示：截面宽度350㎜、截面高度700㎜、腋长500㎜、腋高250㎜。
③纯悬挑梁截面：300×700/500——表示：梁根部截面高度700㎜、端部截面高度500㎜。
④框架梁带悬挑端截面：在悬挑端进行原位标注“300×700/500”。
（3）、梁箍筋标注，举例如下：①Φ10＠100/200（2）——表示：箍筋为HPB235钢筋，直径为Φ10，非加密区间距为100，加密区间距为200，均为2肢箍。
②Φ10＠150/（2）——表示：箍筋为HPB235钢筋，直径为Φ10，2肢箍，间距为150，不分加密区与非加密区。
③Φ8＠100（4）/150（2）——表示：箍筋为HPB235钢筋，直径为Φ8，加密区间距为100，4肢箍，非加密区间距为150，2肢箍。
④13Φ10＠150/200（4）——表示：箍筋为HPB235钢筋，直径为Φ10，梁的两端各有13个4肢箍间距为150，梁跨中部分间距为200，4肢箍。
建筑识图入门笔记

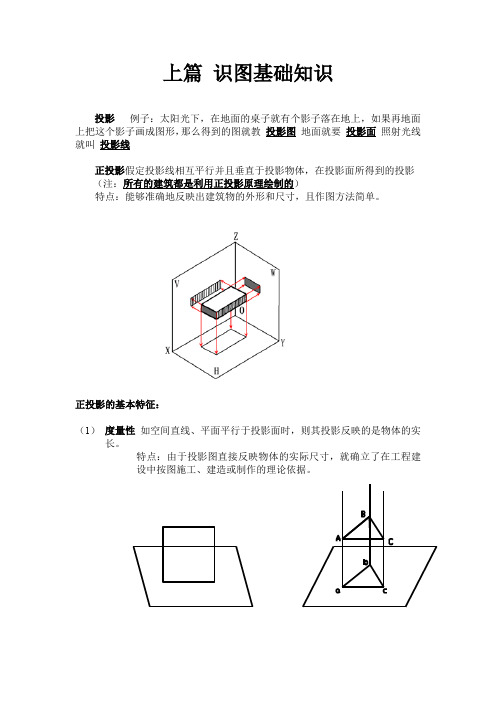

上篇识图基础知识投影例子：太阳光下，在地面的桌子就有个影子落在地上，如果再地面上把这个影子画成图形，那么得到的图就教投影图地面就要投影面照射光线就叫投影线正投影假定投影线相互平行并且垂直于投影物体，在投影面所得到的投影（注：所有的建筑都是利用正投影原理绘制的）特点：能够准确地反映出建筑物的外形和尺寸，且作图方法简单。
正投影的基本特征：（1）度量性如空间直线、平面平行于投影面时，则其投影反映的是物体的实长。
特点：由于投影图直接反映物体的实际尺寸，就确立了在工程建设中按图施工、建造或制作的理论依据。
(2 ) 积聚性如直线或平面垂直于投影面时，则其投影分别集聚为一点或直线（3 类似性如空间直线（或平面）倾斜于投影时，则其投影形成的直线（或平面）比实长缩短或实形缩。
（4）平行性如空间相互平行的直线（或平面），则其投影形成的直线（或平面）仍保持平行。
特点：可以从投影图上判断物体的空间位置关系。
（5）定比性如空间直线上的一点将直线分成两个线段时，则两线段实长之比等于它们投影长度之比。
（6）从属性如空间直线（或平面）上的点、线投影后仍落在该直线（或平面）的投影上。
从属性定比性三面投影图图1 立体图图2 投影面展开过程图3 投影面展开图4 去投影边框后三面投影图一面投影：物体投影到一个面上的投影。
例：一木块投影，在木块的下面有一个投影面（简称“H面”），使它平行于木块的底面，作木块在H面上的正投影（在水平投影面上的投影称为水平投或H投影），其投影为矩形。
木屋架就是用一面投影来表示。
特点：反映出从上往下观看木块所得的形状、长度和宽度，但没有其高度。
缺点：只能反映物体的某个侧面，所以单凭一面投影是不能确定形体的形状和大小的。
两面投影：物体的投影在两个相互垂直的投影面上。
有一水平投影H和铅垂直投影面V（正立投影面，简称V面）。
钢筋混凝土独立基础就是用两面投影表示。
V面和H面垂直并且相交，其交线称为X轴。
在V面上的投影称为正面投影或V投影。
建筑识图基础知识(课堂PPT)
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图，不能各行其是。否则，无法进行设计、
施工和验收工程，这就必须有统一的标准，即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字，从左至右顺序编写； ③竖向编号应用大写拉丁字母，从下至上顺序编写， ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧，字的基准应取平；比例的字高宜比图名的 字高小一号或二号。 一般情况下，一个图样应选用一种比例，特殊情 况下，同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
超全的建筑结构施工图识图总结，入门必看！
超全的建筑结构施工图识图总结，入门必看！房建施工实战之结构图读图识图总结，建筑工程图纸识读的入门知识，力求达到以下四个方面能力：1、理解建筑施工图的成图原理和制图标准；2、看懂房屋的组成和各部分的材料、做法，能够看懂一般建筑工程的主要施工图纸；3、能够根据施工图纸进行建筑面积和一般工程量的计算以及常用构件数量的统计；4、能够发现图纸中较明显的错误、遗漏和图样之间相互矛盾的地方。
第一节建筑工程施工图的组成各专业施工图的内容1、总图：建筑场地范围内建筑物的位置、形状和尺寸，道路、绿化及各种室外管线的布置等。
2、建筑专业图：建筑平面图、立面图、剖面图、各种详图及门窗表、材料做法表。
3、结构专业图：基础图、各层顶板的平面、剖面、各种构件详图，构件数量表及设计说明。
4、设备专业图：包括给水、排水、采暖、通风各系统的平面图、轴测图和各种详图。
5、电气专业图：包括照明、动力和弱电的系统图、平面图及详图等。
第二节建筑工程图的成图原理一、投影的概念用一组假想的投射线把物体的形状投到一个平面上，就可以得到一个图形，称为投影法。
二、投影的种类1、中心投影：投影线由一点放射出来投射到物体上，这种作图方法称为中心投影法。
2、平行投影：投影线呈相互平行状投射到物体上，称平行投影。
（1）正投影：使投影线垂直于投影面时，并且使物体的一个面也垂直于投影线。
（2）斜投影：当投影线倾斜于投影面时，所作出的投影。
三、物体的三面正投影图1、三面正投影体系的形成（1）将物体放在三个相互垂直的投影面间；（2）用三组垂直于投影面的投影线作投影；（3）在三个投影面上得到三个正投影图。
2、三面正投影体系的展开（1）正立投影面不动；（2）水平投影面向下转动90°；（3）侧立投影面向右后方转动90°。
3、三面投影图的特性（1）不全面性每个投影图只能反映物体两个方向的尺寸；立面图反映长度和高度；平面图反映长度和宽度；侧面图反映高度和宽度。
建筑施工图识图入门基础
三、阅读房屋施工图的方法
1、在施工图的编排中，通常将图纸目录作为整套施工图的首页， 先看图纸目录——了解图纸类别和张数。
2、按目录顺序通读一遍——对房屋有一概略了解。 3、按专业逐张进行阅读。阅读时：先整体后局部
先文字说明后图样 先图形后尺寸 四、施工图中常用的符号 （一）定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基 线 用于平面时，称平面定位轴线（即定位轴线）。用于竖向时， 称竖向定位轴线。
（ 1）砖砌过梁
砖砌弧拱过梁 钢筋砖过梁
（ 2）钢筋混凝土过梁
现浇 预制
洞口上方力的传布
（二）勒脚
1、定义：建筑外墙在室外地面以上的局部称为勒脚，勒脚的高度 一般在室外地面至室内地面标高或底层窗台标高之间。
2、作用：保护该部分墙体，防止室外人为碰撞及雨水、地下潮气的侵入 而有损墙体。同时勒脚部分也常作为建筑立面处理的手段之一
建
砖木结构
筑
砖混结构
物
按主要承重结
钢筋砼结构
的
构材料分
钢、钢筋砼结构
分
钢结构
类
其它结构
住宅建筑：低层1-3；多层4-6；中高层7-9；高层10-30。
按层数分 公共建筑及综合性建筑的总高度>24m者为高层。
建筑物高度>100m时，不论住宅或公共建筑均为超高层。 工业建筑（厂房）：单层厂房、多层厂房、混合层数厂房。
平台梁
栏杆扶手 楼梯段
（四）楼梯的尺度
1）b+2h=600~620mm 2）梯段宽度与平台宽度，前者不大于后者 3）栏杆扶手高度：一般为900mm， 特除部位可取1000mm 4）楼梯净空高度：2200mm、 2000mm。
扶手高度 扶手高度
建筑识图初学入门基础讲解131页PPT
谢谢！Biblioteka 61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
建筑识图初学入门基础讲解
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
建筑工程识图技巧(如何看建筑施工图)
建筑工程识图、审图要点（新手如何看建筑施工图）建筑工程识图、审图要点工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考.识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况.二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图,再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。
识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息；建施平面图、结施平面图上，一般也标有本层标高；梁表中，一般有梁表面标高；基础大样图、其它细部大样图，一般也有标高注明.通过这些施工图,可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台、门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸.检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符。
建筑识图入门1
•3.局部剖面图
•形成：保留形体的完整外形，仅在局部进行剖切反映
•
物体内部关系。
•剖面图
•
•第一章 视图、剖面图和断 面图
•4.分层局部剖切
•形成：对内部构造复杂的形体采用多个相互平行的平面
•
进行分层剖切。
•剖面图
•
•第一章 视图、剖面图和断 面图
•§1-3 断面图
•一、断面图的形 成•二• 、断断面面图图与又剖称面截图面的图关，假想 系••一切个 平剖 面切 和平 形面 体将的形交体截剖切开口，就剖是
面单一的构件。
•断面图
•
•第一章 视图、剖面图和断 面图
•四、常见剖面和断面材料表示图例
•断面图
•
•第一章 视图、剖面图和断 面图
•断面图
•
•第一章 视图、剖面图和断 面图
•断面图
•
•课后思 考
1. 剖面图和断面图所表达的内容有什么区别和 联系？
2. 熟记常用建筑材料的表示符号
•
• 第二章 工程施工图基本知识
（四）符号
•
•第二节 建筑工程施工图基本 规定
•2.断面符 号
•用于表示建筑物从此切开，反映构件横断面 的情况的符号。
•断面符号的组 •注意：断面符成号不一定只出现在第一层平面
•图剖切上位；置编线号顺序仍为•？从？左？向右，从下向•上剖切依编号 次编号。
（四）符号
•
•第二节 建筑工程施工图基本 规定
•目的在于提高施工图纸的通用性，便于全国 各地建筑行业内部的交流与合作 。
•制定标准的目
•
•第一节 工程制图常用标准
•建筑行业常用标准代号
•GB
