路基排水作业指导书
4.路基工程施工作业指导书
京新高速公路临河至白疙瘩段三标一分部（K532+150～K565+000段）路基施工作业指导书中国交通建设股份有限公司京新高速公路LBAMSG-3项目总承包管理部第一项目部二〇一五年四月京新高速公路临河至白疙瘩段三标一分部（K532+150～K565+000段）路基施工作业指导书编制：李博（工程部长）审核：李俊生（项目总工）审批：边俊平（项目经理）中国交通建设股份有限公司京新高速公路LBAMSG-3项目总承包管理部第一项目部二〇一五年四月路基施工作业指导书为了保证京新高速公路（阿盟境内）临白段建设管理办法的顺利实施，提高项目技术员管理水平，确保施工工艺符合技术规范要求，克服质量通病，保证工程质量和安全，倡导文明施工，依据相关的标准、规范、规程、文件、指南等规定，结合行业内先进的施工工艺和管理办法，编制本施工作业指导书。
一、施工准备1、施工便道便道在采用石渣在原地面在原地面进行填筑，厚50cm，宽7m，保证施工机械车辆及填筑材料进场的顺畅。
2、测量放样导线点、水准点已布设完成，并经测量监理工程师验收，已具备开工条件。
3、试验准备路基填筑标准试验段已完成，土工试验已完成，相关数据已上报驻地办中心试验室进行平行试验，有关试验结果报监理工程师批复。
二、路基施工方案1、填方路基施工路基填筑工程施工以机械化施工为主，加以人工辅助。
路基填筑采用分层填筑，分层压实的施工方法，施工时严格控制填层厚度、路基宽度、线型、填料粒径等。
（1）填前准备工作及原地表清理：先进行施工测量放样，每层填土上料前，均用全站仪准确放出中线、边线位置，确保填筑平面准确；每层上土前根据中线位置放出10×10m 方格网，确保上土均匀；在路基两侧开挖临时排水沟，按技术规范要求对表土进行清理。
一般情况下清表厚度在额济纳绿洲地区为20cm，一般路段为15cm。
戈壁滩植被稀疏地段填方路基只清除地表植物及根系，不进行清表处理，在植被茂密地段和盐渍土地段可根据实际情况进行调整。
整修山上排(截)水沟作业指导书
整修山上排(截)水沟作业指导书一、作业内容和适用范围1.作业内容整修山上排(截)水沟2.适用范围⑴本作业指导书适用于桥隧、路基维修作业。
⑵本作业指导书适用于天窗点外作业。
二、劳力组织作业负责人不低于班长，除按规定设置驻站联络员和现场防护员外，作业人员2-5人及以上。
三、机具材料钢钎、大锤、草袋、铁锨、石子、砂子、水泥、水桶、灰铲、灰板、手锤、灰盘、瓦刀、撬棍、模板等。
四、作业程序1.准备作业准备工具材料。
2.作业过程⑴清理山上排水沟，清理淤土，疏导积水，冲刷处所要用浆砌片石护底，沉陷处所要夯填补平，要有足够的排水断面和纵向坡度。
⑵部分圬工翻修①拆除原圬工砌体，把松动部分全凿掉，清除废渣粉末。
用水冲洗干净后再进行补砌或灌筑混凝土。
②按照“浆砌片石”规定翻修砌石。
③不得在已砌好的圬工上面敲打或振动。
⑶养生。
⑷质量回检，不符合要求的及时整改，确保作业后的质量达标。
3.作业结束清理工具材料，回收旧料，清理场地，工完料净。
五、质量要求1.保持排水畅通，断面尺寸符合设计要求。
2.护坡护底无坍塌、无断裂、无渗漏、无潜流。
3.砌石符合各项质量要求。
六、安全要求1.必须按规定申请施工命令票。
2.必须按规定设置驻站联络员和现场防护员。
3.在离地面2m以上的高处及陡坡上施工时，必须戴安全帽，系安全带或安全绳,不准穿带钉或易溜滑的鞋。
4.脚手架、梯子等，要搭设牢固，有专人负责检查。
5.凿除圬工片石时，两人作业，严禁对面打锤。
6.作业时需按规定穿戴劳动保护用品。
7.步行上下班时，区间应在路肩或路旁走行；在双线区间，应面迎列车方向；通过桥梁、道口或横越线路时，应做到“一停、二看、三通过”和坚持“驻足、手比、眼看、口呼”过道作业标准，严禁来车时抢越。
车站内如必须走道心时，应在其前后设置专人防护。
进路信号辨认不清时，应及时下道避车。
8.使用移动作业架时，未经检查或检算及检算结果不符合有关安全规定时，不得上架作业。
人员攀登时应扶牢踩稳。
路基施工作业指导书.

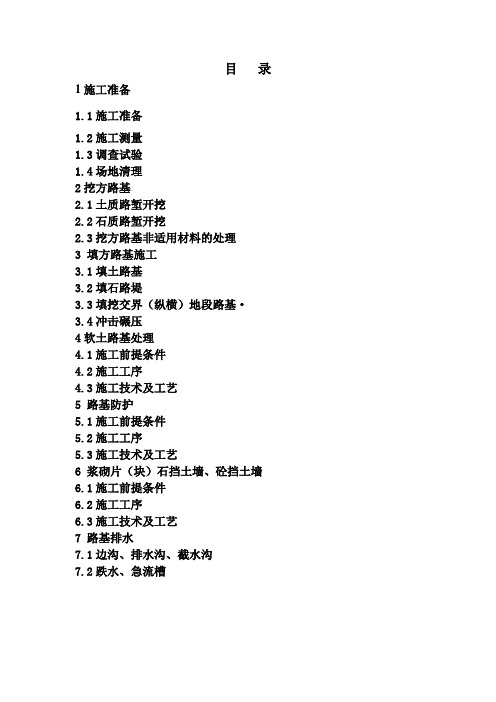

目录1施工准备1.1施工准备1.2施工测量1.3调查试验1.4场地清理2挖方路基2.1土质路堑开挖2.2石质路堑开挖2.3挖方路基非适用材料的处理3 填方路基施工3.1填土路基3.2填石路堤3.3填挖交界（纵横）地段路基·3.4冲击碾压4软土路基处理4.1施工前提条件4.2施工工序4.3施工技术及工艺5 路基防护5.1施工前提条件5.2施工工序5.3施工技术及工艺6 浆砌片（块）石挡土墙、砼挡土墙6.1施工前提条件6.2施工工序6.3施工技术及工艺7 路基排水7.1边沟、排水沟、截水沟7.2跌水、急流槽1 施工前的准备1.1 施工准备1. 在全面熟悉设计文件和设计交底的基础上，现场核对工程数量，进行施工调查。
2. 根据合同文件，工期要求人员、机械设备、材料情况，经调查工程现场的难易程度，编制实施性组织设计，提送开工报告，报监理工程师审批。
3. 路基开工前，施工便道保证全线贯通，做到晴天不扬尘，雨天不泥泞。
1.2 施工测量1. 对设计提供的导线点、水准点进行复测，横断面的复测，绘制复测后的横断面图，以后进行定线。
导线平面复测，按一级导线标准进行施测，高程复测采用三角高程和四等水准测量观测，以四等水准测量为高程复测成果。
2. 监理工程师核准测量成果后，方可进行下一道工序的施工。
驻地监理要对原地面标高抽检复测，对清表碾压后标高100％复测。
总监办要对原地面标高抽测。
3. 路基清表前，施工单位按要求，永久性征地和耕地挖分界沟，田路分清，设置路用地界桩，标明其轮廓。
设置施工段的里程桩、百米桩。
1.3 调查试验对施工范围地质、水文、障碍物、文物古迹、通信光缆、管线、各种线杆、水窖、水井等进行详细调查登记，造册上报驻地办、总监办。
对取土场详细地调查选取，并取有代表性的土样按《公路土工试验规程JTJ E40-2007》的试验方法进行试验，并确定土的类别，施工试验项目如下：1. 液限、塑限指数，天然稠度；2. 颗粒分析试验；3. 含水量试验；4. 密度试验；5. 土的击实试验；6. 土的承载比试验；7. 有机质含量及易溶盐含量试验；不得采用不适用土做路基填料，路床、路堤填料，料径CBR值见下表。
铁路路基施工技术作业指导书
路基施工技术作业指导书1 施工顺序施工顺序：原地面清表；两侧开挖排水沟；主线内平整碾压；路基两侧铺设土工布；填筑20cm厚砂卵垫层；插打塑料排水板；铺设土工格栅；填筑30cm 厚砂卵垫层;铺设第二层土工格栅；按设计要求填筑C组填料（基床底层以下）；填筑C组合格填料（基床底层）;填筑水泥改良土（基床表层）.对塑料排水板、砂垫层与土工格栅的施工另行进行技术交底,此内容不含在本次交底范围内。
2 施工准备2.1 开挖排水沟人工配合挖机在便道内侧或征地界内侧0。
5m处开挖水沟与附近河流相接,以便于排除路基范围内的汇水为宜.水沟底口宽0。
6m,坡比1：1。
人工挂线对排水沟修整整齐.征地界侧水沟与征地界之间设置高0.3m，宽0.3m的拦水埂，避免水稻田的水流入路基填筑范围内。
2。
2 原地面处理测量班根据路基设计断面与原地面测量标高用全站仪放出路基填筑边桩，各作业工班安排普工根据边桩用石灰洒出处理边线。
人工配合推土机或挖机对路基填筑范围内庄稼、杂草、树根、腐殖土进行清理.并对不平整的部位进行平整。
原地面处理经项目部验收合格后,项目部将安排测量人员对原地面标高进行测量，作为计算该路基数量的依据。
如原地面标高测量前,各作业工班对原地面采取挖坑或加大清表深度的方法以降低原地面标高，项目部将不予认可。
原地面验收合格,经项目部认可后,各作业工班即可进行该段路基的填筑。
对路堤高度小于2.5m的段落，原地面位于基床底层时，压实系数不小于0。
89，原地面位于基床表层时按设计办法处理。
2。
3 取土坑降水由于海洋铁路沿线地下水位高,取土场填料含水量大，地面表层为砂粘土，表层以下为粉砂与细砂。
因此，为了减少填料在路基断面的晾晒时间，加快路基填筑，根据当地与先期开工段的路基施工经验,建议对取土坑打设￠30cm管井抽水，以降低取土场填料的含水量.管井设置可采取沿取土场周边环形布设与在取土场内等间距布设两种布设方工。
沿取土场周边环形布方式：间距25m左右，深15m。
路基施工作业指导书
路基施工作业指导书1施工准备取土场施工前先将取土场清理表层植被土，然后开挖纵横排水沟渠，沟渠间距50米，深1.5-2米、宽1.5米，降低地下水位，并进行翻晒，尽量使土在取土场内达到填筑要求，然后运送至填土区段。
弃土场在弃土时由专人指挥、堆放整齐、边坡平整，工程弃土尽量用于平整造田。
施工过程中杜绝向设计的专用弃土场以外的河渠倾倒弃碴和弃土。
施工便道为保证施工作业正常有序进行，应合理选择施工便道，并派专人负责对施工便道进行经常性的维护、加固。
施工标记保护好已经放设的测量桩橛，并做好明显标志，以防施工过程中毁损或人为故意破坏。
对重要桩橛的保护应加强，若施工中不慎毁坏或移动，应及时向技术人员报告，以免造成重大损失。
施工调查施工前应进行通讯光缆、电缆、地下设施的调查，并及时向项目部协调办汇报，以便与地方协调处理，避免造成重大事故，或耽误施工进度。
人员、设备配备施工前应及时组织施工人员、施工机械进场，进行施工调查、便道修筑、图纸审核等工作，避免因仓促上场手忙脚乱，组织、调查不力而耽误施工进度，或计划性失误，产生不必要的损失、隐患。
2软土地基处理软土地基处理施工顺序：测量放样→排水→清淤→铺设砂垫层→打设塑料排水板→铺设土工布2.1排水、清淤施工时先排除积水，在路基两侧各挖一条排水沟，排除路基上的积水并降低地下水位；保持清淤后路基的干燥；最后清除路基上的淤泥，将路基基底翻晒晾干，修筑路拱，保证路拱面平整、密实以利排水。
2.2铺设砂垫层在修筑好的路基拱坡面上，铺设60cm厚的砂垫层。
砂用自卸汽车运至现场，用推土机摊铺，再用平地机刮平，然后再用压路机碾压至规定的压实度。
2.3插板作业程序插板时，将排水板经导管上部滚轮、穿带窗穿入，至下端出口与桩靴相连（排水板回折10cm）；开动插板机，导管顶住桩靴将排水板沉入设计深度；拔出导管，使板带留在土中；然后剪断，即完成一根排水板插设。
2.4插板作业注意事项2.4.1插板作业之前，先了解地下有无建筑物，再清理整平场地，清除淤泥，修筑路拱。
深挖路堑施工
路基工程【里程：DK1954+577.00~DK1955+991.52】里程：DK1954+577.00~DK19 55+991.52】路基排水系统施工作业指导书编复审制：核：核：中铁二十五局武广客运专线XXTJⅤ标项目经理部Ⅴ 二 OO 六年七月中铁二十五局武广客运专线 V 标项目经理部路基排水系统施工作业指导书一、工程概况本段路基里程 DK1954+577.00～DK1954+593.12、 DK195 4+802.89～ DK1954+852.00、DK1955+197.00～DK1955+319.62、DK1955 +586.00～ DK1955+723.22、DK1955+867.62～DK1955+991.52。
DK1954 +802.89 ～ DK1954+852.00 左侧有一段天沟；DK1955+197.00～DK1955+319.62 左侧有一段天沟；DK1955+586.00～ D K1955+723.22 右侧有一段天沟从 DK1955+590~DK1955+670 ；DK1955+867.62～DK1955+991.52 左右侧各有一段天沟。
二、主要工程数量工程数量工程项目名称排水工程横向排水槽透水管挖土 C15 预制混凝土块 m3 m m3 块孔 m m m3仰斜排水管仰斜排水管吹填中粗砂软式透水管起止里程DK1954+802.89 ～ DK1954+852.00 DK1955+197.00 ～ DK1955+319.62 .22 DK1955+586.00 ～ DK1955+723.22 274 2 22 1 89 1181426 87 484 241408144845中铁二十五局集团12006.7中铁二十五局武广客运专线 V 标项目经理部路基排水系统施工作业指导书DK1955+867.62 ～ DK1955+991.52 285三、路基排水系统施工准备 3.1 作业准备施工场地应符合三通一平（通水、通电、通料、场地平）的要求。
路基施工作业指导书
路基施工作业指导书一、工程情况武吉高速公路A18标全长4.6km，本标段起点位于修水县何市镇道源垄村南端，讫于修水县何市镇郭城村落南山中。
路线总体为北南走向，途径道源垄、狮头湾、九房村、郭城村。
标段路基分为整体式路基与分离式路基。
整体式路基里程：K76+700~K77+928.971，全长1.229km；分离式左线里程：ZK77+928.971~ ZK78+221.88、ZK78+371.88~ ZK79+090全长1.011km；分离式右线里程：YK77+928.971~ YK78+221、YK78+371~ YK79+064全长0.985km。
施工由中铁十七局集团第一工程有限公司路基填筑一、二队负责。
二、路基横断面布置及加宽、超高方案1 整体式路基路幅宽度26.0m，设双向四车道。
断面布置为0.75m（土路肩）+3.0m（硬路肩）+2×3.75m（行车道）+0.75m（路缘带）+2.0m（中央分隔带）+0.75m（路缘带）+2×3.75m（行车道）+3.0m（硬路肩）+0.75m （土路肩）。
2 分离式路基路幅宽度13.0m。
断面布置为0.75m（土路肩）+3.0m （右侧硬路肩）+2×3.75m（行车道）+1.0m（左侧硬路肩）+0.75m（土路肩）。
3 当圆曲线半径小于《公路路线设计规范》（JTJ011-94）所要求的不超高圆曲线最小半径时，在平曲线上设置超高，超高横坡按规范要求取值。
超高方式采用绕中央分隔带边缘旋转，硬路肩与行车道同坡，土路肩横坡始终向外倾斜，4%坡度不变。
超高过度在缓和曲线内或者缓和曲线内某一区段内进行。
4 正常路拱横坡采用2%，行车道与硬路肩横坡一致。
三、路基设计说明1 整体式路基设计线指中央分隔带中心，设计标高指中央分隔带外侧边缘高度。
分离式路基设计线、设计标高都在左侧土路兼外边缘内的1米处。
2 填方路基填土高度10米以内的路段，边坡坡率采用1：1.5，其中填土高度在8~10米的路段，在路基顶面以下2米处设置一宽度为2米的填方绿化平台；填方高度在10~20米时，设两级填方平台，在路基顶面以下2米处设置一宽度为2米的填方绿化平台，在路基顶面以下0~10米边坡坡率采用1：1.5，10米以下耕地及借方区边坡坡率采用1：1.75，不占耕地的山地、林地、弃方区，取边坡坡率大于1：2。
铁路隧道工程基坑降水排水作业指导书
铁路隧道工程基坑降水排水作业指导书1、适用范围适用于新建标段站前工程隧道基坑降水排水的施工作业。
2. 作业准备2.1 内业准备(1)作业指导书编制后，在施工前组织技术人员认真学习，同时要仔细阅读施工图纸，熟悉规范和技术标准。
(2)做好专项施工技术交底，对施工人员进行施工安全质量、施工工艺培训，考核合格后方可上岗。
2.2 外业准备(1)基坑开挖:测量组放样出基坑开挖线，采用机械配合人工开挖。
检查坑壁稳定性，根据需要进行放坡、支护，核对基坑底地质情况，与设计不符时及时与监理、设计单位联系。
(2)按照施工设计图纸及施工方案的要求，准备施工机械设备，清除基坑底杂物、淤泥；(3)施工放样：首先进行基坑处原地面标高的测量，根据地面标高及基底设计标高确定基坑开挖深度，计算开挖坡率及开挖尺寸。
3、施工方法3.1地表排水：路基地表排水根据设计要求及路基所处地理位置、地质情况、地下水发育情况等可采用路基边沟、天沟排水、改沟、路基横向排水沟等排水措施，现场根据设计要求及实际情况制定有效的排水措施。
基坑顶外缘四周向外设置排水坡,在适当距离处设置截水沟。
基坑顶排水沟的设置：为了防止地表面水流入基坑内，在距基坑顶外边一米处的位置沿四周设置300mm 宽，沟底深500mm的排水沟。
排水沟坡度为1.5%,基坑顶集水井沿四角各设置600*600*600mm的集水井。
3.2基坑开挖排水：排水沟设置在便道一侧抽水直接排到河里，其中距离较远设临时集水井，具体按施工需要而定，保证排水顺畅。
及时排除基坑内的积水，保证场地土质承载力达到机械设备行走的要求。
以确保机械行走稳定安全。
明挖基础采用直接挖土的方法开挖基坑，先初步放样，划出基础边界，用机械配合人工开挖，人工清理四周及基底，并找平。
基坑的开挖尺寸要求根据基础的尺寸。
支模及操作的要求，设置排水管及集水坑的需要等因素来进行确定，基坑下口开挖的大小应满足基础施工的要求，渗水的土质，基底平面尺寸可适当加宽50cm--100cm，便于设置排水管和安装模板，若进入岩层，根据设计要求可以直接开挖成设计大小。
路基作业指导书
路基作业指导书一、编制依据1、《公路路基施工技术规范》（JTJ F10-2006）2、《公路工程质量检验评定标准》（JTG F80/1-2004）3、《公路工程集料试验规程》（JTJ G42-2005）4、施工设计图纸二、工程说明本项目采用四车道高速公路标准，设计速度为100 Km/h。
其中整体式路基宽度为26m,分离式路基宽度为13m（旧路利用时加宽为13m），主要技术指标如下表。
本合同段主要技术指标三、施工准备1、测量放样开工之前现场恢复和固定线路。
其内容包括中线及高程的复测，水准点的复查与增设。
根据现场实测横断面以及设计图纸的路基横断面图，确定首先开工段的填土边界的具体位臵，并用石灰标明其轮廓。
2、填筑材料选择施工时，填方材料每5000m3或土质变化时取样，按《公路土工试验规程》规定的方法进行颗粒分析、含水量与密实度、液限和塑限、有机质含量、易溶盐含量、承载比（CBR）试验和击实试验。
3、填料的松铺厚度和松铺系数采用装载机配合平地机摊铺土方，使每层在碾压之前都能获得比较均匀的松铺厚度且不大于30cm。
通过土方填筑施工，确定便于压实的松铺厚度，同时通过详细测量压实前、后的高程，确定各种填料的松铺系数。
4、机械最佳组合方式、压实遍数和碾压速度根据路基施工规范规定的压实度要求及必要的施工程序，通过最优压实机械组合，确定达到规定的压实度所需的最佳碾压遍数、碾压速度。
5、最佳含水量及碾压时含水量允许偏差根据施工碾压过程分析掌握含水量与压实度的关系，确定碾压时含水量允许偏差。
四、施工方案1、清表按照规范和设计文件要求，路基填筑之前，必须清除原地表盐渍土、膨胀土、种植土、有机土、植物根系至天然地表土。
从老路堤坡脚向上开挖台阶，揭除油皮。
路堤基底为耕地或松土时，先压实后再进行填筑。
必要时应将松土翻挖，土块打碎，然后回填、找平、碾压。
2、填土填土前，老路堤与新路堤交界的坡面，挖除清理的法向厚度不宜小于0.3m，然后从老路堤坡脚向上按设计要求挖设台阶；老路堤高度小于2m时，老路堤坡面处理后，可直接填筑新路堤。
路基作业指导书
北黑高速公路 北安至孙吴段 路基作业指导书
中铁十三局集团有限公司 北黑公路A3标段项目经理部 二〇〇九年五月二十五日 路基土石方施工作业指导书 一、路基土石方工程 进行全面准确线路复测、在核对设计文件及现场勘察基础上，进一步确定路基施工方案，优化土方调配，结合永久排水做好排水系统。 本合同段对原路基进行帮宽的路段采用旧路基挖台阶的方法，路基填筑材料主要采用低液限粘土、粗粒土、碎石土等，路基填方施工采用分段上土、机群作业、快速成型的施工方法。 ㈠施工准备 ⒈路线复测 开工前进行导线点、中线复测和水准点的复测与增设。 2.施工放样 测量人员准确放出线路中线、坡角线、地界线，撒上白灰线并插上花杆木桩和彩旗。 严格控制路基拱度与填高，在路基帮宽侧、接缝处及边部各挂上一条施工控制线，为保证放样的精度，对放线的高程准确复核，以保证每层填土的厚度和横向路拱。为保证边部的压实度，每层放样宽度比设计每侧宽20cm，以保证边部的压实。 3.土工试验 按业主和监理工程师的要求，对预填料进行土工试验，测试含水量、液限、塑性指数、天然稠度、密度、相对密度、击实度、承载比等指标。 ⒊场地清理 放设线路中线，设臵地界桩，挖好临时排水沟。填方路基耕地段清除20cm种植土，林地及荒地段清除40cm腐植土，挖方路基无论耕地或林地及荒地段均应清除表土，清基进度与路基施工进度相对应，以免基底暴露时间过长，受水浸害。清基土方及腐殖土整齐堆放在路基两侧坡脚外和公路用地界之间，或其他适合存放的地点，以备包边土源或绿化用土。清理后进行填前辗压，使之达到规定的密实度。 4.临时排水 沿路线走向，挖好临时土质排水沟并与沿线永久性排水设施相通，保证雨季的排水通畅。 ㈡路基填筑 土方路基实测项目
项次 检查项目 规定值或允许偏差 检查方法和频率 权值
1△ 压 实 度 （%） 零填及挖方（m） 0～0.80 ≥96 按验标附录—B检查密度法：每200m每压实层测4处 3 填方（m） 0～0.80 ≥96
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宁安铁路一标段路基工程编号：XXXX 路基排水施工作业指导书单位：编制：审核：批准：XXXX年XX月XX日发布 XXXX年XX月XX日实施目录1目的 ............................................................................................................................... - 3 - 2编制依据 ....................................................................................................................... - 3 - 3适用范围 ....................................................................................................................... - 3 - 4作业准备 ....................................................................................................................... - 3 -4.1内业技术准备 ..................................................................................................... - 3 -4.2外业技术准备 ..................................................................................................... - 3 - 5技术要求 ....................................................................................................................... - 3 - 6施工程序与工艺流程 ................................................................................................... - 4 -6.1地面排水设施施工 ............................................................................................. - 4 -6.2地下排水设施施工 ............................................................................................. - 4 - 7施工要求 ....................................................................................................................... - 4 -7.1地面排水 ............................................................................................................. - 4 -7.1.1排水沟及天沟 ........................................................................................... - 4 -7.1.2侧沟 ........................................................................................................... - 5 -7.1.3平台截水沟 ............................................................................................... - 5 -7.1.4集水井 ....................................................................................................... - 6 -7.2地下排水 ............................................................................................................. - 7 - 8劳动力组织 ................................................................................................................. - 10 - 9材料要求 ..................................................................................................................... - 10 - 10设备机具配置 ........................................................................................................... - 10 - 11质量控制及检验 ....................................................................................................... - 10 - 12安全及环保要求 ....................................................................................................... - 14 -12.1安全保证措施 ................................................................................................. - 14 -12.2环境保护措施 ................................................................................................. - 14 -宁安铁路路基工程路基排水施工作业指导书1目的明确路基排水工程施工工艺、操作要点和相应的工艺标准，指导、规范路基排水工程施工。
2编制依据2.1《宁安城际铁路施工图路基设计总说明》2.2《宁安城际铁路路基工程设计与施工参考图》2.3《客运专线铁路路基工程施工技术指南》2.4《客运专线铁路路基工程施工质量验收暂行标准》2.5宁安城际铁路Ⅰ标路基工程相关设计图纸。
3适用范围适用于宁安客运专线铁路一标段路基排水施工。
4作业准备4.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2外业技术准备施工用水、用电、便道贯通，场地平整完成。
5技术要求5.1 各类排水设施的位置、断面、尺寸、坡度、高程及使用材料符合设计要求。
5.2 沟渠边坡必须平整、稳定。
5.3 排水设施应纵坡顺适、沟底平整、排水畅通、无冲刷和阻水现象。
5.4排水沟、天沟要求线型美观，直线线型顺直，曲线线型圆顺。
5.5 各类防渗加固设施要求坚实稳定，表面平整美观。
浆砌片石工程砂浆配合比通过试验确定，砌体咬扣紧密，嵌缝饱满、密实，勾缝平顺无脱落，缝宽大体一致。
混凝土强度满足设计要求，表面无棱角损伤、无蜂窝麻面。
6施工程序与工艺流程6.1地面排水设施施工施工准备→沟槽开挖→钢筋绑扎→沟底混凝土浇筑→沟帮混凝土浇筑→沉降缝施工→竣工。
6.2地下排水设施施工施工准备→沟槽开挖→混凝土基槽安置→盲管（水管埋设）→沟帮混凝土浇筑→沉降缝施工→竣工。
7施工要求7.1地面排水地面排水沟分为：路堤坡脚外的排水沟及天沟、侧沟、平台截水沟、集水井等。
7.1.1排水沟及天沟伸缩缝设置图单位：mm7.1.1.1施工前准备好沟槽开挖的机械、设备、人员，并修筑好浇筑天沟混凝土的便道。
开挖土石方及时运走。
7.1.1.2排水沟采用C30钢筋混凝土制作，钢筋采用HPB235。
7.1.1.2排水沟每10m为一现浇单元，每两个单元间伸缩缝一道，缝宽2cm，缝内采用沥青浸制麻绳填塞密实。
7.1.1.3排水沟底板、靠土侧沟壁钢筋混凝土净保护层厚度不小于70mm ，其它位置钢筋净保护层厚度不小于30mm 。
7.1.1.4浇注钢筋混凝土排水沟前夯实排水沟底部及周边。
7.1.1.5在混凝土初凝后洒水养生不少于14天。
7.1.2侧沟800200比例 1:10标准侧沟大样图200200600C25钢筋混凝土侧沟1000泄水孔靠线路侧单位：cm7.1.2.1侧沟标准尺寸：底宽0.6m ，深0.8m ，厚0.2m ，采用C25钢筋混凝土。
7.1.2.2侧沟采用机械开挖，开挖后的土石方及时运走，防止污染路基。
基坑开挖至设计标高后，再进行混凝土浇筑。
采用现浇方法施工，每10m 设伸缩缝一道，缝宽0.02m ，其内填塞沥青麻筋。
在留有泄水孔的位置预埋PVC 管，保证路基边坡积水流入水沟。
7.1.2.3侧沟施工前，将基底整平、压实，并与设计坡度基本一致。
7.1.2.4不同沟深应渐变过渡。
7.1.2.5侧沟混凝土浇筑达到设计强度后，及时把开挖基坑夯填密实。
7.1.3平台截水沟7.1.3.1截水沟于路堑边坡平台上种植池外侧通长设置，一侧利用种植池侧壁，另一侧采用M7.5浆砌片石与边坡平台一同砌筑，净高0.4m ，底宽0.4m ，厚0.3m 。
