曙光服务器制作RAID文档
Raid教程：全程图解手把手教你做RAID磁盘阵列
Raid教程：全程图解手把手教你做RAID磁盘阵列一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000Server/Server 2003和NetVoll的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5；NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
硬件阵列能够提供在线扩容、动态修改阵列级别、自动数据恢复、驱动器漫游、超高速缓冲等功能。
它能提供性能、数据保护、可靠性、可用性和可管理性的解决方案。
磁盘阵列卡拥有一个专门的处理器，如Intel的I960芯片，HPT370A/372 、Silicon Image SIL3112A等，还拥有专门的存贮器，用于高速缓冲数据。
这样一来，服务器对磁盘的操作就直接通过磁盘阵列卡来进行处理，因此不需要大量的CPU及系统内存资源，不会降低磁盘子系统的性能。
阵列卡专用的处理单元来进行操作，它的性能要远远高于常规非阵列硬盘，并且更安全更稳定。
二、几种磁盘阵列技术RAID技术是一种工业标准，各厂商对RAID级别的定义也不尽相同。
目前对RAID 级别的定义可以获得业界广泛认同的有4种，RAID 0、RAID 1、RAID 0＋1和RAID 5。
RAID 0是无数据冗余的存储空间条带化，具有成本低、读写性能极高、存储空间利用率高等特点，适用于音、视频信号存储、临时文件的转储等对速度要求极其严格的特殊应用。
曙光天阔I610r-GV服务器用户手册
y 曙光已经对本手册进行了仔细的校勘和核对，但不能保证本手册完全没有任 何错误和疏漏。为更好地提供服务，曙光可能会对本手册中描述的产品之软 件和硬件及本手册的内容随时进行改进和/或修改，恕不另行通知。如果您在 使用过程中发现本产品的实际情况与本手册有不一致之处，或您想得到最新 的信息或有任何问题和想法，欢迎致电我们或登陆曙光服务网站垂询。
1 系统简介
本章将简单介绍曙光天阔 I610r-GV 服务器的技术特色以及产品规格，以便您能更好的 了解该服务器产品。
1.1 产品概述
曙光天阔 I610r-GV 是一款部门级服务器产品，支持双路 Intel Xeon 5500/5600 系列处 理器，采用 Intel 最新的 QPI 架构。采用 DDR3 内存，兼顾高性能和低功耗。兼容 Windows 、 RedHat Linux 等多种操作系统平台，用户可以根据自己的需求在各种平台上构筑自己的网 络及应用。该服务器通过在芯片组平台、DDR3 内存、多核处理器等方面的全面提升，以更 高的处理计算能力、更强的可用性以及高性价比等方面的优势，满足中、小型用户的需求。 其主要应用于网络控制/防火墙/代理服务器、电子商务、Web 及邮件服务器等，也可用于搭 建低成本的集群系统，是能适应多种重要任务环境的新一代 IA 架构服务器。
曙光天阔 I610r-GV 服务器用户手册
1
声明
y 本手册的用途在于帮助您正确地使用曙光服务器产品(以下称“本产品”)， 在安装和第一次使用本产品前，请您务必先仔细阅读随机配送的所有资料， 特别是本手册中所提及的注意事项。这会有助于您更好和安全地使用本产品。 请妥善保管本手册，以便日后参阅。
曙光服务器典型配置
曙光服务器典型配置
服务器是指专门用于提供技术服务的计算机，是网络的核心部分，因而配置选择正确至关重要。
下面介绍曙光服务器的典型配置。
1、处理器
曙光服务器采用Intel最新的Sandy Bridge-E技术，使用Xeon E5-2600处理器，提供2比特、4比特处理器，具有更高的处理能力和更低的功耗。
它可以提供更高的性能，更低的延迟，更多的核心和更多的缓存，使服务器更加高效。
2、主板
曙光服务器采用Super micro的X9DR7-LF主板，支持1800W电源，该主板提供8个DIMM，支持最高256G内存，支持双ZFS，RAID，和双
10G网卡，最多支持8TB硬盘，可以更好的满足各类服务器的需求。
3、硬盘
4、内存
5、显卡。
(完整版)联想服务器RAID配置步骤
联想服务器RAID配置步骤
1.开机按提示F1，进入BIOS菜单
2.第二项选择设置
3.最后一项选择存储
4.选择RAID卡
5.第一项选择主菜单
6.第一项选择配置
7.如果硬盘是JBOD模式，需要先初始化硬盘，否则直接进行第9步
8.选择要初始化的硬盘
按ESC返回9.手动配置
10.选择RAID级别
11.选择磁盘
12.勾选要参与RAID组的磁盘
空格键选中“confirm”才能选择“yes”保存
13.设置卷大小，默认全部容量，超过2TB建议修改，然后再创建一个卷（第二个卷可以不考虑容量大小），如图150GB，是准备安装系统的分区，选择“Save C onfiguration”保存
14.继续创建RAID组的第二个卷，同样选择RAID5，“Select D rives from”选项要改成“Free C apacity”，因为之前已经选择了硬盘组做RAID，只分了150GB 做第一个卷，还有剩余空间，此操作是利用该组剩余空间创建第二个卷
15.选择磁盘
16.此时，已有一个磁盘组，选中，保存
17.保存，
18.返回到此菜单，选择第三项“Drive Management”,磁盘管理
19.选中最后一块硬盘，回车
20.将该硬盘设置为热备盘
21.点“Go”执行，完成热备盘设置
22.完成配置，退出菜单即可。

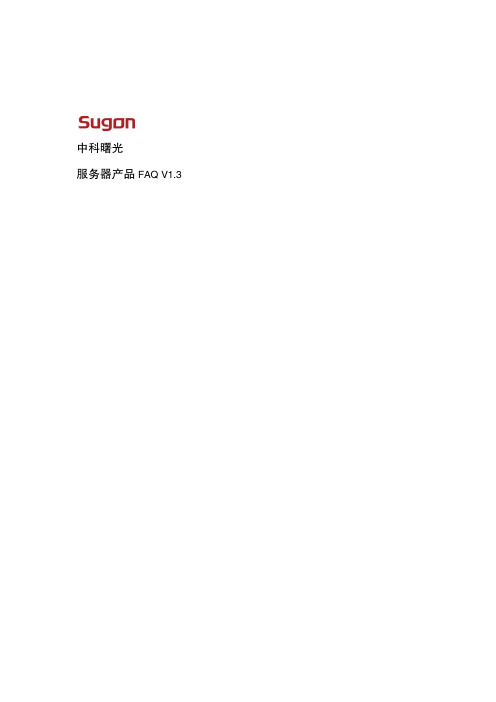

中科曙光服务器产品FAQ V1.3
中科曙光服务器产品FAQ V1.3声明本手册的用途在于帮助您正确地使用曙光公司服务器产品(以下称“本产品”)，在安装和第一次使用本产品前，请您务必先仔细阅读随机配送的所有资料，特别是本手册中所提及的注意事项。
这会有助于您更好和安全地使用本产品。
请妥善保管本手册，以便日后参阅。
本手册的描述幵不代表对本产品规栺和服务器配置的任何说明。
有关本产品的实际规栺和配置，请查阅相关协议.装箱单.产品规栺配置描述文件，或向产品的销售商咨询。
如您不正确地或未按本手册的指示和要求安装.使用或保管本产品，或让非曙光公司授权的技术人员修理.变更本产品，曙光公司将不对由此导致的损害承担任何责任。
本手册中所提供照片.图形.图表和揑图，仅用于解释和说明目的，可能与实际产品有些差别，另外，产品实际规栺和配置可能会根据需要不时变更，因此与本手册内容有所不同。
请以实际产品为准。
本手册中所提及的非曙光公司网站信息，是为了方便起见而提供，此类网站中的信息不是曙光公司产品资料的一部分，也不是曙光公司服务的一部分，曙光公司对这些网站及信息的准确性和可用性不做任何保证。
使用此类网站带来的风险将由您自行承担。
本手册不用于表明曙光公司对其产品和服务做了任何保证，无论是明示的还是默示的，包括(但不限于)本手册中推荐使用产品的适用性.安全性.适销性和适合某特定用途的保证。
对本产品及相关服务的保证和保修承诺，应按可适用的协议或产品标准保修服务条款和条件执行。
在法律法规的最大允许范围内，曙光公司对于您的使用或不能使用本产品而収生的任何损害(包括，但不限于直接或间接的个人损害.商业利润的损失.业务中断.商业信息的遗失或任何其他损失)，不负任何赔偿责任。
对于您在本产品乊外使用本产品随机提供的软件，或在本产品上使用非随机软件或经曙光公司认证推荐使用的专用软件乊外的其他软件，曙光公司对其可靠性不做任何保证。
曙光公司已经对本手册迚行了仔细的校勘和核对，但不能保证本手册完全没有任何错误和疏漏。
曙光天阔I420r-G服务器用户手册
y 本手册不用于表明曙光对其产品和服务做了任何保证，无论是明示的还是默 示的，包括(但不限于)本手册中推荐使用产品的适用性、安全性、适销性和 适合某特定用途的保证。对本产品及相关服务的保证和保修承诺，应按可适 用的协议或产品标准保修服务条款和条件执行。在法律法规的最大允许范围 内，曙光对于您的使用或不能使用本产品而发生的任何损害(包括，但不限于 直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任 何其他损失)，不负任何赔偿责任。
y 如您不正确地或未按本手册的指示和要求安装、使用或保管本产品，或让非 曙光授权的技术人员修理、变更本产品，曙光将不对由此导致的损害承担任 何责任。
y 本手册中所提供照片、图形、图表和插图，仅用于解释和说明目的，可能与 实际产品有些差别，另外，产品实际规格和配置可能会根据需要不时变更， 因此与本手册内容有所不同。请以实际产品为准。
y 对于您在本产品之外使用本产品随机提供的软件，或在本产品上使用非随机 软件或经曙光认证推荐使用的专用软件之外的其他软件，曙光对其可靠性不 做任何保证。
y 曙光已经对本手册进行了仔细的校勘和核对，但不能保证本手册完全没有任 何错误和疏漏。为更好地提供服务，曙光可能会对本手册中描述的产品之软 件和硬件及本手册的内容随时进行改进和/或修改，恕不另行通知。如果您在 使用过程中发现本产品的实际情况与本手册有不一致之处，或您想得到最新 的信息或有任何问题和想法，欢迎致电我们或登陆曙光服务网站垂询。
......................................................................................................................... 3 3.2 主板 BIOS 设置 ...........................................................................................3 3.2.1 通电自检程序(POST)...............................................................................3 3.2.2 BIOS 设置操作说明 ................................................................................3 3.2.3 主板 BIOS 设置项介绍.............................................................................4 4 系统集成 SATA RAID 配置............................................................................14 4.1 系统 BIOS 设置 .........................................................................................14 4.2Intel SATA RAID 设置 ..............................................................................14 4.2.1 创建 RAID..............................................................................................14 4.2.2 删除 RAID..............................................................................................16 4.3 Adaptec SATARAID 配置...........................................................................16 4.3.1 创建 RAID..............................................................................................16 4.3.2 删除 RAID..............................................................................................20 5 操作系统安装指南 ...................................................................................... 21
曙光天阔I620r-G服务器用户手册
目
声
录
明 ............................................................................................................................................... 1
2.1 机箱结构特性 .................................................................................................................... 5 2.2 机箱和主要部件拆装 ........................................................................................................ 6 第三章 系统介绍 ............................................................................................................................ 14 3.1 跳线设置 ......................................................................................................................... 14 3.2 主板 BIOS 设置 ................................................................................................................ 17 3.3 Intel SATA HOST RAID 设置选项 ....................................................................................... 26 3.4 SAS HOST RAID 设置 ........................................................................................................ 30 第四章 操作系统安装指南 ............................................................................................................. 36 4.1 SUSE Enterprise Linux Server10 SP2 (32 位和 64 位) ........................................................ 36 4.2 Windows Server 2003 R2(32 位和 64 位) ......................................................................... 38 4.3 Red Hat Enterprise Linux AS 5.0 Update 2(32 位和 64 位) ................................................ 39 第五章 远程管理操作指南 ............................................................................................................. 42 5.1 引言 ................................................................................................................................. 42 5.2 启动远程管理界面 .......................................................................................................... 42
曙光服务器产品介绍
智能 高扩展性
融合系统
Cloudview
可靠 持续性业务
高效 密集运算
融合 快速交付
Gridview
IOM
模块化
高端研发实力| 完善的产品线 | 融合系统架构
曙光产品发展历程
1111
曙光DS200-S(D)I10系列磁盘阵列快速使用指南V1.0
曙光DS200-S(D)10系列磁盘阵列快速使用指南V1.0Web管理磁盘阵列Web管理综述曙光的领先的RAIDWatch软件 ，是一个基于HTML的专门设计用于管理曙光的RAID盘阵的程序。
RAIDWatch嵌入于盘阵的firmware中，可以通过远程或本地浏览器进行管理。
RAIDWatch是一种用户友好界面，通过这个界面生动地描述磁盘阵列的内容并且简化了配置盘阵的复杂的过程；RAIDWatch能够实时报告盘阵的状态，从而使监控磁盘阵列几乎易如反掌。
功能概述：¾支持所有firmware配置方式，包括raid配置、迁移、扩容、计划任务等等；¾盘阵主要组件的实时显示；¾实时显示和系统事件通知；¾点击选择、可视化管理；¾标准TCP/IP连接到互联网，从而进行全面的管理；¾通过局域网或互联网与盘阵通信；¾可以通过电子邮件， SNMP traps，网络广播和Windows Messenger服务配置严重级别和显示顺序；¾提供密码保护，防止未授权用户修改配置。
进入方式有Information和Configuration两种方式；¾独立于操作系统，管理浏览器可以是：微软IE、网景Netscape、Mozilla 以及Firebox。
Web界面登录方法及初始页面介绍最初RAIDWatch没有预设的密码1、进入RAIDWatch很简单，您只需在您的浏览器的URL栏中键“http://xx.xx.xx.xx/index.html（IP地址）”。
IP地址是盘阵管理端口的IP,出厂默认的地址为：192.168.0.100.2、登陆系统应该迅速。
从下拉列表中选择你想要的登录方式：信息(Information)和配置(Configuration)；如果您的盘阵有一个预设的密码，输入密码，然后点击登录按钮。
如果通过192.168.0.100，无法登陆到磁盘阵列，就需要从前面板LCD上查看当前IP地址并登陆，查看方法如下：View and Edit Configuration Parameters----CommunicationParameters.--- LAN IP Configuration--L0[Chip Info]MA--L0[Chip Info] IP xx.xx.xx.xx3、登录系统后，就可以查看或配置磁盘阵列。
曙光存储 DS8340简明手册
6.2 管理曙光DS8348FF磁盘阵列柜曙光DS8348FF磁盘阵列柜支持主机服务器FC 路径的带内管理、控制器以太网路径的带外管理和控制器串口管理三种管理、监控和配置方式，根据您的实际需求选择条件允许的或习惯的管理方式。
建议采用控制器以太网路径的带外管理方式来对磁盘阵列柜进行管理，其连接方法如下：采用RJ45 接口网线分别连接两个控制器的以太网口，连入您的内部局域网络，配置管理工作站PC的IP地址，使之与阵列柜控制器的管理IP地址在一个网段内（两台曙光DS8348FF磁盘阵列柜管理地址见本文 4.3 磁盘阵列柜管理地址配置表）。
安装SANtricity 阵列系统管理软件，通过管理软件管理磁盘阵列柜。
其连接方式如下图所示：6.3 安装管理软件SANtricity曙光DS8348FF磁盘阵列柜管理软件SANtricity Storage Manager 主要用于监控、管理、维护和配置DS8348FF磁盘阵列柜、JB8340FF扩展柜。
支持大部分操作系统，目前我院主要采取WINDOWS系统管理磁盘阵列柜，因此这里我们将介绍基于WINDOWS下管理软件的安装方法和步骤，其他操作系统下的安装请参考随机附带的光盘或操作手册。
安装步骤：Step 1: 将安装CD 放入CD 驱动器内，进入光盘的“install”目录，根据系统配置选择进入“32 bit (x86)”或“64 bit (ia64)”目录执行SMInstaller-WS32.exe或SMInstaller-WS64exe，启动安装程序。
Step 2：进入安装页面后，会出现安装目录选择页面，根据您的实际需要选择安装目录（参见图6-1），点击“Next”。
图6-1 安装SANtricity Win2003：选择安装目录Step 3：根据用户的环境配置选择安装方式（参见图6-2）。
这里我们选择“Management station”安装模式。
单击“Next”进入下一步安装步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理
曙光服务器raid的配置和系统的灌装
一、 开机之后，按ctrl+c进入到磁盘管理前置界面，我们在这个界面会看到我们总共有12块硬
盘。（注：这台服务器在买来之后就已经自带的了RAID和操作系统。所以下图屏幕上显示
的信息不是很准确，但是12块硬盘是准确的。）
二、 按照屏幕提示我们按ctrl+s进入到配置RAID的界面。（注：在上图的界面系统会停留五秒，
所以在5秒之内我们要按crtl+s进入到下图的配置RAID界面。）
三、 因为服务器在出厂的时候就已经自带了系统和raid所以我们需要进入到控制台里删除原
有自带的raid。具体步骤：选择DiskArrayManagement.按空格选择原有的总物理磁盘大小。选
择Delete进行删除。
四、因为我们的硬盘过多，DB服务器上总共有十二块硬盘，我们需要进入到控制台2看到其他的
8块硬盘，在控制台界面选择ControllerSelection选择进入控制台2（Controller2）.
五、重复第三步删掉原有的raid配置。
六、接下来我们切换回控制台1（Controller1），然后进入到DiskArrayManagement创建一个
大的物理磁盘空间。主要步骤：当你进入到这个界面的时候，屏幕返回的信息是什么都没有，你需
要选择CreateDiskArray.这时候我们会看见4块硬盘，用空格分别选择4块硬盘后，选择
SaveConfiguration.
七、保存好以后，返回主菜单，接下来我们进入LogicalDriveManagement,创建我们需要的
raid1\0.点击CreateLogicalDrive.因为实现我们已经创建了整合的磁盘，我们会看到一个标识为
0||2.18TB|OK的信息，选择它。具体操作看下图：
、
八、点击NextStep.进入到下图界面，在RAID10选项里选择你想做的RAID模式。
九、点击SaveConfiguration。保存RAID1\0的配置。
精心整理
十、同时进入到控制台2，设置其他剩余8块磁盘的RAID.配置同上。
十一、当我们的总磁盘空间和RAID都创建好以后还需要进入到LogicalDriveManagement对我
们创建好的RAID进行初始化。进入到LogicalDriveManagement，用空格选择已经做好的RAID，
按回车进入到下图界面，点击InitializationStart.进行RAID的磁盘初始化。
十二、保存并退出。
十三、这样我们的raid就已经配置好了，可以开始灌装我们的系统，我们这次选择的系统是centOS,
这个地方有一个需要注意的地方，一定要先做raid，在灌装系统，因为在做riad的时候需要对磁
盘格盘。当我们放入光盘需要重新做系统的时候按照下图的选择即可。
十四、进入到分区界面后，我们在下拉菜单里面选择最后一项。建立自定义分区结构。
十五、我们的分区结构是swap=50000MB，/（根）=102400MB，/sda余下的空间都分配给
/mysql。/sdb的空间都分配至/data，/sdc的空间都分配给/data2.
十六、在网络配置选项里面去掉IPV6的选项。
十七、时区和国家选择。亚洲/上海，默认即可。
十八、设置root密码，记住你配置过的密码！否则你需要进入单用户模式去破解密码。具体怎么
破解root密码，你百度即可！
十九、进入到软件包配置界面，我们选择现在定制选项，对安装的包进行配置。
二十、注意我们这次安装系统需要两张光盘。我们选择过定制软件包以后会有这样的提示。看到这
个界面以后，点击继续就行，安装完1盘之后，他会自动弹出盘托让你换第二张光盘。
二十一、点击下一步进行格式化磁盘，并安装你定制的软件包和系统。
这样我们的操作系统就已经灌完完成了，重启之后仍需要配置一些东西，禁用iptables和
selinux，一直点击下一步即可。之后重启一遍我们就能使用新系统了。
