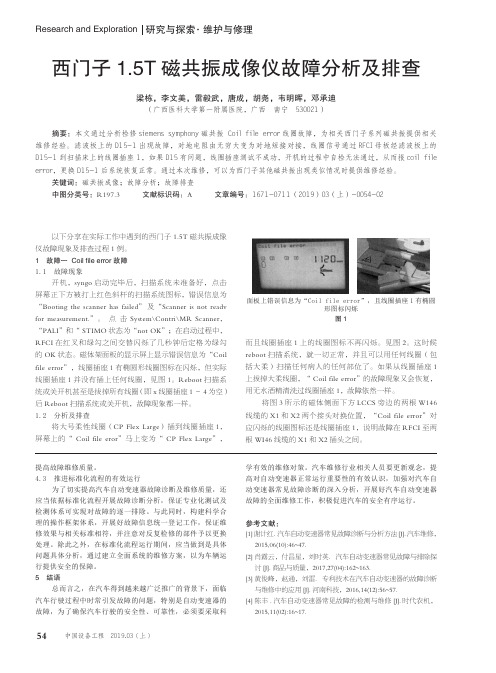

54研究与探索Research and Exploration ·维护与修理中国设备工程 2019.03 (上)以下分享在实际工作中遇到的西门子1.5T 磁共振成像仪故障现象及排查过程1例。
1 故障一 Coil file error 故障1.1 故障现象开机，syngo 启动完毕后，扫描系统未准备好，点击屏幕正下方被打上红色斜杆的扫描系统图标，错误信息为 “Booting the scanner has failed”及“Scanner is not readv for measurement.”。
点击System\Contri\MR Scanner，“PALI”和“ STIMO 状态为“not OK”；在启动过程中，RFCI 在红叉和绿勾之间交替闪烁了几秒钟后定格为绿勾的OK 状态。
磁体架面板的显示屏上显示错误信息为“Coil file error”，线圈插座1有椭圆形线圈图标在闪烁，但实际线圈插座1并没有插上任何线圈，见图1。
Reboot 扫描系统或关开机甚至是拔掉所有线圈（即x 线圈插座1－4为空）后Reboot 扫描系统或关开机，故障现象都一样。
1.2 分析及排查将大号柔性线圈（CP Flex Large）插到线圈插座1，屏幕上的“ Coil file eror”马上变为“ CP Flex Large”，西门子1.5T 磁共振成像仪故障分析及排查梁栋，李文美，雷毅武，唐成，胡尧，韦明晖，邓承迪（广西医科大学第一附属医院，广西 南宁 530021）摘要：本文通过分析检修siemens symphony 磁共振 Coil file error 线圈故障，为相关西门子系列磁共振提供相关维修经验。
滤波板上的D15-1出现故障，对地电阻由无穷大变为对地短接对接，线圈信号通过RFCI 母板经滤波板上的D15-1到扫描床上的线圈插座1，如果D15有问题，线圈插座测试不成功，开机的过程中自检无法通过，从而报coil file error，更换D15-1后系统恢复正常。
GE磁共振扫描操作界面介绍
定位线复制后的效果
2 下载
1 接受、保存
3 扫描
26 / GE Title or job number /
2020/2/24
加饱和带
预置饱和主要用于消除扫描视野 内或视野外的金属、运动伪影的 影响。 饱和带应尽量覆盖可能引入伪影 的位置，避开感兴趣的部位。
27 / GE Title or job number /
2020/2/24
选择饱和带窗口
28 / GE Title or job number /
2020/2/24
1 选中饱和带位置
2 在图像上点鼠标左
键，出现饱和带
29 / GE Title or job number /
2020/2/24
调节饱和带厚度
旋转
30 / GE Title or job number /
示图……
增加层数
旋转角度
1 激活窗口中画定位线
，其它窗口调整位置
2 接受（可跳过）
3 保存
17 / GE Title or job number /
2020/2/24
如果需要改 变定位指示
图……
2 点“选择序列”键
1 激活需要置换图像的视窗
18 / GE Title or job number /
2020/2/24
1 选择要替换上去的序列
2 如果仅替换一个视窗，选“OK”；如果替换所有视窗，GE
Title
or
job
19 number
/ /
2020/2/24
选择“OK ALL”
增加层数
1 激活窗口中画定位线
，其它窗口调整位置
2 接受（可跳过）
阐述核磁共振原理及故障维修方法
阐述核磁共振原理及故障维修方法一、核磁共振原理核磁共振其实是一种物理现象，主要是静磁场中的原子核在另一交变磁场作用下发生的物理现象。
可事实上，并不是是所有原子核都能产生这种现象，原子核能产生核磁共振现象是因为具有核自旋。
原子核自旋产生磁矩，当核磁矩处于静止外磁场中时产生进动核和能级分裂。
在交变磁场作用下，自旋核会吸收特定频率的电磁波，从较低的能级跃迁到较高能级。
这种过程就是核磁共振。
事实上来说，核磁共振其实主要是由原子核的自旋运动引起的，带正电荷的原子核自转时具有磁性，它在磁场的赤道平面因受到力矩作用而发生偏转，核磁矩绕着磁场方向转动，而核“自转”的速度是不变的。
一般情况下，原子核都会带有电荷，原子核自旋往往会产生一个磁矩，原子核的自旋与磁矩的方向相同。
二、核磁共振仪器常见典型故障和维修分析（一）故障一：用仪器扫描图像是，画面一半清楚，一半模糊以在医院用仪器扫描人体胸部为例，在机器成像图中，分布不均匀，右侧几乎黑的什么都看不到，而左侧一切正常。
那么，这种情况是怎样形成的呢？由于扫描出来的结果是图像不清楚，质量极差，到底是哪儿出了问题，需要对设备进行逐一的排查，把PF所有的测试项目都做一遍，肯定有一项指标是错误的，假设其他一切测试结果都正常，在做Mars测试时，pci-star结果为not ok，那就是这个部分出了问题，就要开始一一排除，一项项把相关的零件都更换一遍，然后重启机器，如果重启之后，设备扫描得到的图像恢复了正常，那么更换的就是发生故障了的零件。
故障维修分析主要思路是逐一测试，逐渐缩小范围，在对设备工作原理熟知的前提下，采用这种办法一定能很快的找出出故障的地方，及时的维修，解决问题。
（二）故障二：扫描出来的图像出现斜条伪影遇到这种故障，先观察系统有没有错误报警提示，如果没有，重启机器后如果图像还是这种情况，只好先更换不同的线圈，最容易忽略的小细节，就是线圈接口是否都接好，接触不良也容易导致伪影地出现；如果伪影还是存在，就检查旁边的各辅助设备是否有异常，如果静态压力在正常范围内，而且磁体间的温度、湿度都在合理的范围内，那么问题就不在辅助设备上；核磁体所在的房间也有一定的影响，如房间内的灯光正好打在被扫描的物体上，导致了伪影，更换电灯泡在进行扫描，看是否还有重影；或者有其他交流电的存在，也会干扰扫描出来的效果，比如室内有一些干扰物存在，移走后可能扫描就正常了。
GE-HDE1.5T 磁共振扫描图像两例白噪声伪影检修与分析
GE-HDE1.5T 磁共振扫描图像两例白噪声伪影检修与分析【摘要】分析了所用GE-HDE1.5T磁共振使用过程中遇到的两例白噪声伪影产生的原因，并从多个环节入手，排除故障，消除伪影，并由此强调设备的环境因素对MRI图像质量的重要性。
【关键词】MRI；GE-HDE 1.5T磁共振；MRI白噪声伪影Two Case of Artifact for GE -HDE 1.5T MR AnalyzerJia Jian Ming随着医疗技术水平的发展，磁共振作为一种比较新的医学影像检查手段，在临床已经得到了越来越广泛的应用。
与其他医学影像技术相比，MRI 是出现伪影最多的一种影像技术，而噪声伪影的出现，原因也是非常复杂。
现对实际工作中出现的两次噪声伪影检修分析如下：白噪声伪影一、扫描图像连续出现明显的白噪声伪影。
检修：1、检查线圈2.检查线圈的固定块。
3.检查床板。
4.检查屏蔽电源地线。
发现屏蔽电源地线松动，拧紧底线问题解决。
同时做SPT.EPT TRPD DC OFFSET GROULIENT SHIM DQA 等校准，做grafidy校准。
白噪声伪影现象二、扫描图像白噪声偶尔出现。
检修1、注意设备环境的湿度、温度，保持主机及工作站硬盘空间小于80%，仔细检查进入磁体间的人员是否携带有磁物品。
2.发现有时设备环境噪声强，开磁体间的门后，检测到较强的白噪声。
3、磁体间的照明灯电源对设备有较强的干扰。
关闭磁体间照明灯启电源并关闭磁体间门，进行扫描一周，发现此现象消失。
所以将磁体间的照明灯全部换成LED灯。
此现象消失。
分析：MRI图像中每个点的信息都由频率和相位编码决定，当接受信息的频率和相位编码受到外界干扰时，将导致图像伪影的出现。
因此我们只有识别伪影，分析其产生的原因，才能找到消除伪影的方法，从而提高图像质量。
对于磁共振图像出现的伪影，我们大致将其分为环境相关部分、硬件相关部分、图像处理相关部分及患者相关部分的伪影。
PHILIPS INTERA 1.5TMR 2例故障分析与修理
PHILIPS INTERA 1.5TMR 2例故障分析与修理发表时间：2019-01-22T15:27:46.467Z 来源：《航空军医》2018年22期作者：程强力[导读] 本文结合飞利浦磁共振系统运行中出现的两例典型故障进行分析，希望能够对于提升磁共振医疗系统的运行质量具有参考作用。
（南华大学附属第一医院湖南衡阳 421001）摘要：飞利浦PHILIPS INTERA 1.5TMR磁共振系统是由数据采集摄品梯度冷却磁体等相关重要部分组成，皆由计算机系统进行统一运行。
在飞利浦磁共振系统中已经经过技术的更新，实现了图像显示以及人机对话，参数扫描加载和其他通信控制功能。
本文结合飞利浦磁共振系统运行中出现的两例典型故障进行分析，希望能够对于提升磁共振医疗系统的运行质量具有参考作用。
关键词：PHILIPS INTERA 1.5TMR；故障二例；维护修理作为当今较为先进的影像诊断设备之一，磁共振系统通过发射特定频率电磁波，将组织内的磁场作用下的氢原子核进行磁化之后，由计算机收集氢原子核吸收的能量发生的共振信号，在对磁共振信号进行图像处理，并且形成断层分析结果之后，用于对患者全身各部分的检查参考。
PHILIPS INTERA 1.5TMR磁共振设备用于医院对病人的检查，能够获得骨骼神经心脏腹部四肢关节等各处病变部位的影像，比CT造影更加清晰。
因此对于各大型医院的综合性诊疗水平的提升是非常有帮助的。
因此鉴于医院的病人众多，随着机器的使用频率的增加，故障率上也相应的提高。
现就几例特殊故障进行分析，对于解决和公众计算机系统故障来说是非常具有参考价值的。
一、故障案例1：无法进入系统的启动程序故障发生时，设备正在正常使用，突然系统发生了死机，操作员立即重启了设备，但是依然无法进入操作界面[1]。
在进行拍照记录后，对于服务器后面各类数据线进行了连接上的检查，并且将主机电源断开之后再次重新启动。
上述一系列动作进行完毕后，依然无法解决故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GE 1.5T Signa HD磁共振梯度故障实例分析
张毅;苏根元;贾卫伟
【摘要】介绍GE Signa 1.5T HD核磁共振工作原理，分析梯度系统的两个故障，研究排除故障的方法，总结梯度系统的维修经验，以供医学工程相关人员参考借鉴.【期刊名称】《中国医学装备》
【年(卷),期】2012(000)009
【总页数】3页(P88-89,90)
【关键词】MRI;梯度系统;故障代码;维修
【作者】张毅;苏根元;贾卫伟
【作者单位】中国中医科学院西苑医院放射科北京100091;中国中医科学院西苑
医院放射科北京100091;中国中医科学院西苑医院放射科北京100091
【正文语种】中文
【中图分类】TH774
磁共振成像(MRI)是一种高精尖医学成像技术，目前已广泛应用于临床医学。
核磁共振所获得的图像异常清晰、精细、分辨率高，对比度好，信息量大，可以任意层面任意角度成像，特别对神经系统、软组织显示最佳。
与传统的CT、X光机等X
射线设备比较，因其无辐射性备受推崇，目前已普遍应用于临床，成为众多疾病诊断必不可少的检查手段。
核磁共振设备原理复杂，集成程度高，造价昂贵，如何保证其正常运转，是工程技术人员面临的重大课题，也是一个难题。
梯度系统由梯度电源、梯度放大器、梯度切换、梯度线圈等组成，是MRI系统的核心部件之一。
梯度放大器给梯度线圈供电，使梯度线圈在成像空间产生一个X、Y、Z正交的三维空间线性变化的梯度磁场，分别称之为X轴梯度、Y轴梯度、Z 轴梯度，相应的放大器称之为X轴放大器、Y轴放大器、Z轴放大器，由此使成像区域内各处的磁场强度不同，实现成像空间的层面选择、相位编码、频率编码，相应的梯度分别被称之为选层梯度、相位梯度和频率梯度。
这3个梯度分别由3个正交的梯度直流线圈来产生。
1 实例分析一
1.1 故障代码及名称
核磁不能正常扫描，报Z轴梯度错误。
2244579梯度处理器报告Z轴梯度放大器过温错误；2244575梯度处理器报告Z轴梯度放大器过流错误。
1.2 故障分析
既然系统有明显的Z轴梯度放大器的错误报告，先检查Z轴梯度放大器的状态指示灯，发现Z轴梯度放大器的状态指示灯全部熄灭，而相应的X轴、Y轴梯度放大器上的状态指示灯还亮着，而且X轴梯度放大器和Y轴梯度放大器的状态指示灯是一样的。
由此分析问题可能出在Z轴梯度放大器或Z轴的梯度电源。
1.3 故障检修
(1)用外用电表测量Z轴梯度放大器控制板上的DC 25 V、DC 15 V、DC 5 V，发现均消失，而X轴、Y轴梯度放大器控制板上的依然存在，由此初步判断Z轴梯度放大器或其电源损坏。
(2)交换Z轴梯度放大器和Y轴梯度放大器。
Y轴梯度放大器发生了与Z轴梯度放大器相同的故障与现象，由此判断Z轴梯度放大器完好，可能是Z轴梯度放大器的电源出了问题。
(3)把Z轴梯度放大器和Y轴梯度放大器再交换回最初的位置。
交换Z轴梯度放大
器和Y轴梯度放大器控制的电源，故障现象没有任何改变，说明梯度电源也没有
问题。
(4)交换Z轴梯度放大器与Y轴梯度放大器控制部分的电源，相同的故障现象出现
在Y轴，证明供给Z轴梯度放大器控制部分的电源208 V缺失。
(5)从随机带的维修手册找到该部分电源的线路图(如图1所示)，仔细测量，无任
何异常。
怀疑供给Z轴梯度放大器控制部分的电源线出现了问题。
图1 梯度控制部分电源线路图
(6)检查Z轴梯度放大器控制部分的电源线，发现三相中的一相断开(如图2所示)，重新连接后，系统恢复正常，可以扫描。
图2 Z轴梯度放大器控制部分电源内部图
2 实例分析二
2.1 错误代码及名称故障
ZOOM模式扫描时出现了一些疑似患者移动造成的伪影，随后ZOOM模式完全
不能扫描，而WHOLE模式则扫描正常。
2244850梯度处理器报告Z轴梯度放大器低压错误；2244862梯度处理器报告梯度电源低压错误。
2.2 故障分析
双梯度扫描技术(ZOOM模式、WHOLE模式)是GE核磁的一个亮点，2套梯度线圈在一台机器上完美整合。
WHOLE模式下实现大的扫描范围，ZOOM模式实现
了某些特殊部分对高速度的要求，并保证了患者的安全，体现了集神经、心脏及全身3种专用机型于一体的优势。
ZOOM模式与WHOLE模式的切换由梯度切换器来实现的。
对于一般的扫描来说既可以用ZOOM模式来进行，也可以用WHOLE 模式来进行，对故障的判断提供了很大的便利。
既然WHOLE模式还可以正常扫描，那么可以排除梯度放大器，梯度电源的问题，问题集中在梯度线圈和梯度切换器上面，由于排查梯度线圈费时费力，而梯度切换器就相对容易的多，所以，先从
排查梯度切换器开始。
2.3 故障检修
打开梯度切换器，仔细检查里面所有的部分，发现标记Z轴ZOOM模式的一个铜螺丝松掉(如图3所示)。
用力拧紧后机器正常扫描。
图3 梯度切换器内部图
3 维修经验
通过以上两例典型的梯度故障，结合日常的维护维修，供工程技术同仁探讨。
(1)胆大心细。
核磁共振虽属高度复杂、精细的设备，只要认真分析，大胆假设，小心论证，定能从中找到一些规律。
(2)依靠随机附带的手册。
随机带有的手册详细讲解了该设备的原理、组成、框架图及一些维修方法，是维护维修该设备的有力依据。
(3)充分利用本机完全相同的备件可以交换的条件，排除某一个或某一些部件，如X、Y、Z三个梯度放大器可以完全交换来判断故障，WHOLE、ZOOM模式也可以交换来判断一些伪影问题。
当某一个线圈出现了问题，可以扫描其他线圈，用以判断是线圈的问题还是机器其他部分的问题。
参考文献
[1]于清林.核磁共振原理及典型故障维修[J].中国医学装备,2009,6(2):58-59.
[2]马志勇.磁共振机的维护与维修探讨[J].中国医学装备,2011,8(2):51-52.
[3]任艳鸿,苏重清.核磁共振维修和维护的一点经验[J].医疗卫生装备,2006,7(9):92-93.
[4]孟桐,程敬亮,任翠萍.谈大型医疗设备核磁共振的维护及系统管理[J].实用放射学杂志,2010,26(10):1537-1538.
[5]刘继玲.GE Signa 1.5T MRI磁共振故障维修三例[J].医疗装备,2005,18(6):42-43.
[6]戚军益.核磁共振3种系统故障的解决方案[J].中国医学装备,2010,7(4):41-43.
[7]曾亚伟,刘刚.GE/Elscint 2T Prestige磁共振故障维修3例[J].医疗卫生装
备,2007,28(7):91-92.
[8]裴作升,王万笔.磁共振成像设备的使用与维护[J].中国医疗设备,2010,25(3):110-111.
[9]杨军.1.5T双梯度核磁共振机故障检修[J].实用放射学杂志,2005,21(5):507-507.
