IEC 61400-3风力机－第三部分：海上风力机设计要求1概述IEC 61400的这一部分的要求是评估海上风力机场地的外部条件和联合IEC 61400-1一起指定确保海上风力机工程完整性的基本设计要求。
其目的是提供适当的水平保护风力机在计划使用期那不受任何危险的伤害。
这个标准主要关注海上风力机的结构部件的工程完整性，也考虑到子系统例如控制和保护机制，内部电力系统和机械系统。
2主要元素概述以下条款中给定了确保海上风力机的结构、机械、电力和保护系统的安全的工程和技术要求。
这个要求规范应用于海上风力机的设计、制造、安装和操作和维护手册以及相关质量管理程序，另外也考虑到按照在海上风力机的安装、运行和维护过程中使用的各种惯例制定安全程序。
设计方法海上风力机设计过程安全分类普通安全类型：应用于故障结果威胁到人员伤害或其他社会或经济结果。
特殊安全类型：应用于安全要求由当地规则决定和/或安全要求由制造商和客户共同决定。
质量保证推荐设计系统遵守ISO 9001的要求。
转子－机舱装配标记以下信息必须显着的标识在转子－机舱装配排上：制造商和国家模拟和连续号码生产年份参考风速轮毂高度运行风速范围运行环境温度范围IEC风力机分类风力机终端额定电压风力机终端频率或在标称值上的变化大于2％时的频率范围。
3外部条件概述海上风力机的环境和电网条件可能影响它们的载荷、耐久和运行。
为了确保适当的安全和可靠性级别，环境、电网和土壤参数将被考虑到设计中并明白的规定在设计文件里。
环境条件被细分为风力条件、海洋条件（海浪、洋流、水深、海水结冰、海洋植物、海底运动和冲刷）和其它环境条件。
电力条件涉及电网条件。
外部条件在细分为普通和极端外部条件。
普通外部条件通常涉及周期性结构载荷条件，极端条件表现为罕见的极端设计条件。
设计载荷情况将包括潜在的危机联合这些风力机运行模型和其它设计工况的极端条件。
风力机分类对于海上风力机定义风力机分类依照风速和湍流参数保留适当的设计转子－机舱装配。
IEC61400-1-2005风电机组设计要求标准英汉对照
CONTENTSIEC 目录
FOREWORD......................................................................................................................9 前言.....................................................................................................................................9 INTRODUCTION..............................................................................................................13 引言...................................................................................................................................13 1 Scope.............................................................................................................................15 1 范围...............................................................................................................................15 2 Normative references.....................................................................................................15 2 引用标准.......................................................................................................................15 3 Terms and definitions ...................................................................................................17 3 术语和定义....................................................................................................................17 4 Symbols and abbreviated terms ....................................................................................33 4 符号和缩写....................................................................................................................33 4.1 Symbols and units ......................................................................................................33 4.1 符号和单位.................................................................................................................33 4.2 Abbreviations..............................................................................................................37 4.2 缩写............................................................................................................................37 5 Principal elements .........................................................................................................39 5 基本要素........................................................................................................................39 5.1 General ......................................................................................................................39 5.1 概述............................................................................................................................39 5.2 Design methods..........................................................................................................39 5.2 设计方法.....................................................................................................................39 5.3 Safety classes ............................................................................................................39 5.3 安全等级.....................................................................................................................39 5.4 Quality assurance ..................................................................................................... .41 5.4 质量保证................................................................................................................... .41 5.5 Wind turbine markings .............................................................................................. .41 5.5 风力机铭牌............................................................................................................... .41 6 External conditions ...................................................................................................... .41 6 外部条件...................................................................................................................... .41 6.1 General .................................................................................................................... .41 6.1 概述.......................................................................................................................... .41 6.2 Wind turbine classes ..................................................................................................43 6.2 风力发电机组分级.................................................................................................... .43
IEC614003海上风力机设计要求
IEC 61400-3风力机－第三部分：海上风力机设计要求1概述IEC 61400的这一部分的要求是评估海上风力机场地的外部条件和联合IEC 61400-1一起指定确保海上风力机工程完整性的基本设计要求。
其目的是提供适当的水平保护风力机在计划使用期那不受任何危险的伤害。
这个标准主要关注海上风力机的结构部件的工程完整性，也考虑到子系统例如控制和保护机制，内部电力系统和机械系统。
2主要元素概述以下条款中给定了确保海上风力机的结构、机械、电力和保护系统的安全的工程和技术要求。
这个要求规范应用于海上风力机的设计、制造、安装和操作和维护手册以及相关质量管理程序，另外也考虑到按照在海上风力机的安装、运行和维护过程中使用的各种惯例制定安全程序。
设计方法海上风力机设计过程安全分类普通安全类型：应用于故障结果威胁到人员伤害或其他社会或经济结果。
特殊安全类型：应用于安全要求由当地规则决定和/或安全要求由制造商和客户共同决定。
质量保证推荐设计系统遵守ISO 9001的要求。
转子－机舱装配标记以下信息必须显著的标识在转子－机舱装配排上：●制造商和国家●模拟和连续号码●生产年份●参考风速●轮毂高度运行风速范围●运行环境温度范围●IEC风力机分类●风力机终端额定电压●风力机终端频率或在标称值上的变化大于2％时的频率范围。
3外部条件概述海上风力机的环境和电网条件可能影响它们的载荷、耐久和运行。
为了确保适当的安全和可靠性级别，环境、电网和土壤参数将被考虑到设计中并明白的规定在设计文件里。
环境条件被细分为风力条件、海洋条件（海浪、洋流、水深、海水结冰、海洋植物、海底运动和冲刷）和其它环境条件。
电力条件涉及电网条件。
外部条件在细分为普通和极端外部条件。
普通外部条件通常涉及周期性结构载荷条件，极端条件表现为罕见的极端设计条件。
设计载荷情况将包括潜在的危机联合这些风力机运行模型和其它设计工况的极端条件。
风力机分类对于海上风力机定义风力机分类依照风速和湍流参数保留适当的设计转子－机舱装配。
IEC 61400-12-2 2013基于机舱风速计的风电机组功率特性测试 20140606
GB/T××××－××××／IEC61400-12-2：2013IEC引言IEC 61400-12部分的目的是提供一种统一的使用机舱风速计测试、分析、报告单个风力发电机组功率特性的方法。
该标准只应用在尺寸足够的水平轴风力发电机组，且机舱风速计不受风力发电机组叶片及机舱严重影响进而不影响风力发电机组功率特性的情况下。
本标准的目的是在IEC 61400-12-1：2005提出的要求不可行的时候使用本标准提出的方法。
从而保证在目前的测试技术和测试设备水平下结果的一致性、准确性和可重复性。
本标准规定的程序表述了如何利用机舱风速计根据测量功率曲线和估计年发电量表征风力发电机组的功率特性。
在此程序中，风速计安装在被测风力发电机组机舱上或附近，风速计在这个位置上测得的风速受到风轮的严重影响，本程序包括了确定和应用合适的修正来解决这一问题的方法。
然而，需要注意的是，与完全按照IEC 61400-12-1:2005进行的测试相比，这种修正增加了不确定度。
本程序也提供了确定测量不确定度的方法，包括不确定度源的评估，以及在报告功率和年发电量中的合成不确定度的推荐值。
功率特性测试的关键因素是风速的测量。
即使风速计在高品质风洞中做过校准，风矢量的大小和方向的波动可以导致在测试现场中不同的风速计表现出不同的特性。
此外，近风力发电机组机舱处的气流条件复杂多变，对于风速计的选择和安装需要特别考虑，这在标准中也做出了说明。
本标准将使设计风力发电机组的制造、安装、规划、许可、运营、使用和监管的各方受益。
如果合适，标准推荐的准确的测试和分析技术可以被各方应用，保证风力发电机组开发和运营技术的一致性、准确性和持续发展。
依据本标准给出的测量和报告编写程序能得到他人可重复的准确结果。
同时，标准使用者应该意识到由于风切变和湍流强度较大的变化以及数据筛选标准的选择而引起的误差。
IEC61400-1+翻译

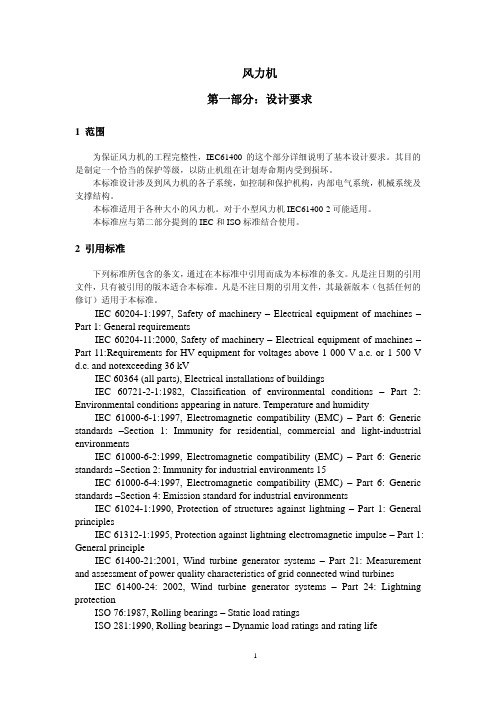

风力机第一部分：设计要求1 范围为保证风力机的工程完整性，IEC61400的这个部分详细说明了基本设计要求。
