【CN209612294U】一种泥沙沉淀分离装置【专利】

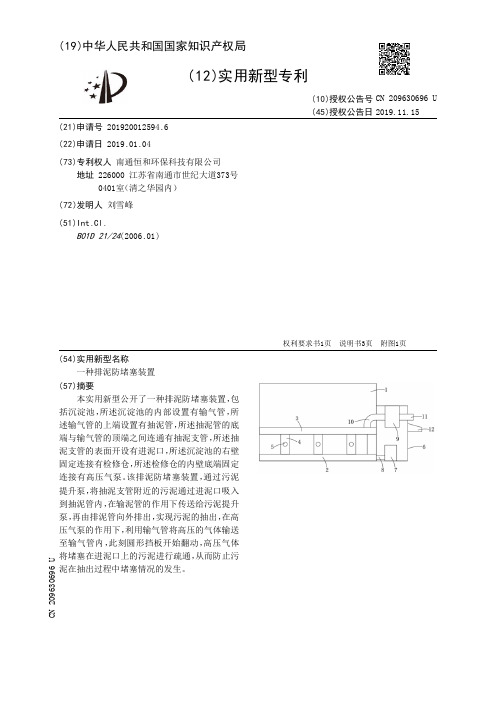

【CN209630696U】一种排泥防堵塞装置【专利】
5 .根据权利要求1所述的一种排泥防堵塞装置，其特征在于：所述进泥口(5)在抽泥支 管(4)的表面对称开设有两组，且抽泥支管(4)的表面镀有环氧树脂抗腐蚀层。
2 .根据权利要求1所述的一种排泥防堵塞装置，其特征在于：所述排泥管(11)的端部下 侧，且检修仓(6)的外壁固定连接有出料斗(12)。
3 .根据权利要求1所述的一种排泥防堵塞装置，其特征在于：所述抽泥支管(4)的内部 设置有圆形挡板(13) ，所述圆形挡板(13)的外壁对称固定连接有转轴(14) ，且转轴(14)的 端部与抽泥支管(4)的内壁转动连接。
实用新型内容 [0004] 本实用新型的目的在于提供一种排泥防堵塞装置，以解决上述背景技术中提出的 问题。 [0005] 为实现上述目的，本实用新型提供如下技术方案：一种排泥防堵塞装置，包括沉淀 池，所述沉淀池的内部设置有输气管，所述输气管的上端设置有抽泥管，所述抽泥管的底端 与输气管的 顶端之间连通有抽泥支管 ，所述抽泥支管的 表面开设有进泥口 ，所述沉淀池的 右壁固定连接有检修仓 ，所述检修仓的内壁底端固定连接有高压气泵 ，所述高压气泵的 左 侧通过输送管与输气管连通 ，所述检修仓的内壁顶端固定连接有污泥提升泵 ，所述污泥提 升泵的 左侧通过输泥管与抽泥管的 顶端连通 ，所述污泥提升泵的 右侧设置有排泥管 ，所述 排泥管的端部贯穿检修仓，且延伸至检修仓的外侧。 [0006] 此项设置用于通过污泥提升泵，将抽泥支管附近的污泥通过进泥口吸入到抽泥管 内 ，在输泥管的 作 用下传送给污泥提升泵 ，再由排泥管向外排出 ，实现污泥的 抽出 ，在高压 气泵的 作用下 ，利用输气管将高压的 气体输送至输气管内 ，此刻圆形挡板开始翻动 ，高压气 体将堵塞在进泥口上的污泥进行疏通，从而防止污泥在抽出过程中堵塞情况的发生。 [0007] 优选的，所述排泥管的端部下侧，且检修仓的外壁固定连接有出料斗。 [0008] 此项设置用于提高排泥管排泥过程中的稳定性。 [0009] 优选的，所述抽泥支管的内部设置有圆形挡板，所述圆形挡板的外壁对称固定连 接有转轴，且转轴的端部与抽泥支管的内壁转动连接。 [0010] 此项设置用于在污泥由进泥口进入抽泥支管时，防止污泥进入输气管内。 [0011] 优选的 ，优选的 ，所述圆形挡板与转轴在抽泥支管的内部，且设置于进泥口的下 侧。 [0012] 优选的，所述进泥口在抽泥支管的表面对称开设有两组，且抽泥支管的表面镀有 环氧树脂抗腐蚀层。 [0013] 优选的，所述抽泥支管在输气管与抽泥管之间至少设置有三组。 [0014] 此项设置用于提高污泥抽出的效率。 [0015] 本实用新型的技术效果和优点：该排泥防堵塞装置，通过污泥提升泵，将抽泥支管
【CN209494538U】一种石油钻井泥浆分离装置【专利】

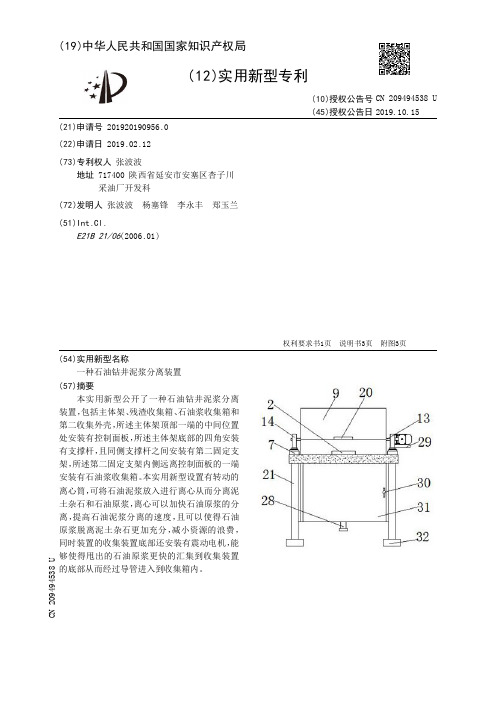

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920190956.0(22)申请日 2019.02.12(73)专利权人 张波波地址 717400 陕西省延安市安塞区杏子川采油厂开发科(72)发明人 张波波 杨塞锋 李永丰 郑玉兰 (51)Int.Cl.E21B 21/06(2006.01)(54)实用新型名称一种石油钻井泥浆分离装置(57)摘要本实用新型公开了一种石油钻井泥浆分离装置，包括主体架、残渣收集箱、石油浆收集箱和第二收集外壳，所述主体架顶部一端的中间位置处安装有控制面板，所述主体架底部的四角安装有支撑杆，且同侧支撑杆之间安装有第二固定支架，所述第二固定支架内侧远离控制面板的一端安装有石油浆收集箱。
本实用新型设置有转动的离心筒，可将石油泥浆放入进行离心从而分离泥土杂石和石油原浆，离心可以加快石油原浆的分离，提高石油泥浆分离的速度，且可以使得石油原浆脱离泥土杂石更加充分，减小资源的浪费，同时装置的收集装置底部还安装有震动电机，能够使得甩出的石油原浆更快的汇集到收集装置的底部从而经过导管进入到收集箱内。
权利要求书1页 说明书3页 附图3页CN 209494538 U 2019.10.15C N 209494538U权 利 要 求 书1/1页CN 209494538 U1.一种石油钻井泥浆分离装置，包括主体架（1）、残渣收集箱（3）、石油浆收集箱（23）和第二收集外壳（9），其特征在于：所述主体架（1）顶部一端的中间位置处安装有控制面板（2），所述主体架（1）底部的四角安装有支撑杆（21），且同侧支撑杆（21）之间安装有第二固定支架（25），所述第二固定支架（25）内侧远离控制面板（2）的一端安装有石油浆收集箱（23），且石油浆收集箱（23）底部的中间位置处安装有出料管（28），所述第二固定支架（25）内侧靠近控制面板（2）的一端安装有残渣收集箱（3），所述残渣收集箱（3）远离石油浆收集箱（23）一端的一侧铰接有残渣收集箱门（31），所述主体架（1）内侧远离控制面板（2）的一端安装有第一收集外壳（5），所述第一收集外壳（5）顶部远离控制面板（2）的一端铰接有第二收集外壳（9），所述第一收集外壳（5）的底部安装有震动电机（24），所述第一收集外壳（5）的底部安装有导管（27），且导管（27）远离第一收集外壳（5）的一端与石油浆收集箱（23）的顶部连通，所述主体架（1）顶部两侧的中间位置处设置有条形滑槽（4），所述条形滑槽（4）的内部设置有滑块（7），所述滑块（7）的顶部安装有第二电动升降杆（26），所述第二电动升降杆（26）的顶部安装有第二固定块（14），且一组第二固定块（14）外侧的底部安装有安装板（29），所述安装板（29）的顶部安装有旋转电机（16），所述第二固定块（14）的顶部安装有轴承（19），且轴承（19）的内部安装有转轴（13），所述旋转电机（16）的输出端与其同侧的转轴（13）连接，所述转轴（13）远离轴承（19）的一端穿过第一收集外壳（5）和第二收集外壳（9）共同安装有离心筒（12），所述离心筒（12）的外侧设置有进料口（6），且进料口（6）的一侧铰接有进料口门（10），所述进料口门（10）和离心筒（12）的外侧皆均匀设置有通孔（15），所述主体架（1）顶部两侧远离控制面板（2）的一端安装有第一固定块（8），且第一固定块（8）靠近控制面板（2）的一端安装有第一电动升降杆（11），所述第一电动升降杆（11）的输出端与滑块（7）连接，所述控制面板（2）通过导线与第一电动升降杆（11）、旋转电机（16）、震动电机（24）和第二电动升降杆（26）电性连接。
【CN209686324U】一种水污染防治设备隔离装置【专利】

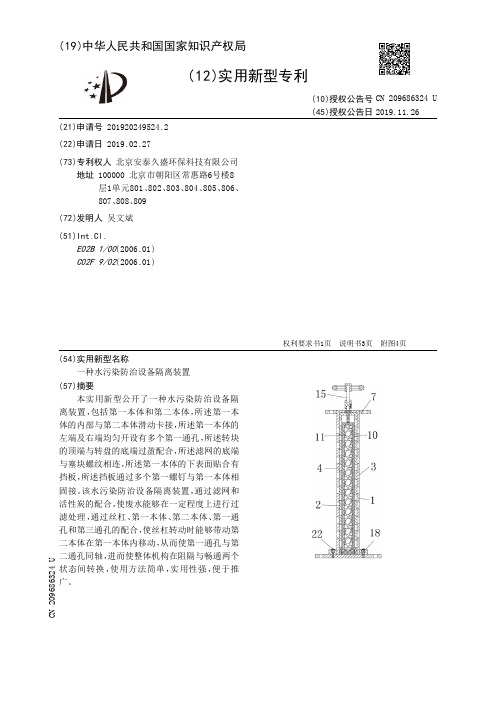

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920249524.2(22)申请日 2019.02.27(73)专利权人 北京安泰久盛环保科技有限公司地址 100000 北京市朝阳区常惠路6号楼8层1单元801、802、803、804、805、806、807、808、809(72)发明人 吴文斌 (51)Int.Cl.E02B 1/00(2006.01)C02F 9/02(2006.01)(54)实用新型名称一种水污染防治设备隔离装置(57)摘要本实用新型公开了一种水污染防治设备隔离装置，包括第一本体和第二本体，所述第一本体的内部与第二本体滑动卡接，所述第一本体的左端及右端均匀开设有多个第一通孔，所述转块的顶端与转盘的底端过盈配合，所述滤网的底端与塞块螺纹相连，所述第一本体的下表面贴合有挡板，所述挡板通过多个第一螺钉与第一本体相固接。
该水污染防治设备隔离装置，通过滤网和活性炭的配合，使废水能够在一定程度上进行过滤处理，通过丝杠、第一本体、第二本体、第一通孔和第三通孔的配合，使丝杠转动时能够带动第二本体在第一本体内移动，从而使第一通孔与第二通孔同轴，进而使整体机构在阻隔与畅通两个状态间转换，使用方法简单，实用性强，便于推广。
权利要求书1页 说明书3页 附图4页CN 209686324 U 2019.11.26C N 209686324U权 利 要 求 书1/1页CN 209686324 U1.一种水污染防治设备隔离装置，包括第一本体（1）和第二本体（2），所述第一本体（1）的内部与第二本体（2）滑动卡接，其特征在于：所述第一本体（1）的左端及右端均匀开设有多个第一通孔（3），所述第二本体（2）的左端及右端均匀开设有多个第二通孔（4），所述第二本体（2）的顶端与丝杠（5）螺纹相连，所述丝杠（5）的中间位置通过轴承（6）与第一本体（1）活动相连，所述第一本体（1）的左上角及右上角均固接有连接块（7），所述连接块（7）开设有连接孔（8），所述第二本体（2）内部开设有滑槽（9），所述滑槽（9）内设有滤网（10），所述滤网（10）内塞有活性炭（11），所述丝杠（5）的顶端加工有卡块（12），所述丝杠（5）的顶端和卡块（12）通过卡槽（13）与转块（14）过盈配合，所述转块（14）的顶端与转盘（15）的底端过盈配合，所述滤网（10）的底端与塞块（16）螺纹相连，所述第一本体（1）的下表面贴合有挡板（17），所述挡板（17）通过多个第一螺钉（18）与第一本体（1）相固接。
【CN209612469U】一种工业废水废气处理装置【专利】

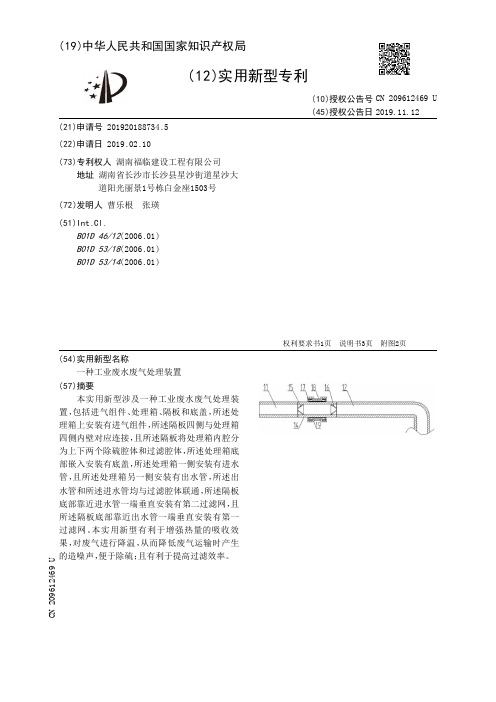

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920188734.5(22)申请日 2019.02.10(73)专利权人 湖南福临建设工程有限公司地址 湖南省长沙市长沙县星沙街道星沙大道阳光丽景1号栋白金座1503号(72)发明人 曹乐根 张瑛 (51)Int.Cl.B01D 46/12(2006.01)B01D 53/18(2006.01)B01D 53/14(2006.01)(54)实用新型名称一种工业废水废气处理装置(57)摘要本实用新型涉及一种工业废水废气处理装置，包括进气组件、处理箱、隔板和底盖，所述处理箱上安装有进气组件，所述隔板四侧与处理箱四侧内壁对应连接，且所述隔板将处理箱内腔分为上下两个除硫腔体和过滤腔体，所述处理箱底部嵌入安装有底盖，所述处理箱一侧安装有进水管，且所述处理箱另一侧安装有出水管，所述出水管和所述进水管均与过滤腔体联通，所述隔板底部靠近进水管一端垂直安装有第二过滤网，且所述隔板底部靠近出水管一端垂直安装有第一过滤网。
本实用新型有利于增强热量的吸收效果，对废气进行降温，从而降低废气运输时产生的造噪声，便于除硫；且有利于提高过滤效率。
权利要求书1页 说明书3页 附图2页CN 209612469 U 2019.11.12C N 209612469U权 利 要 求 书1/1页CN 209612469 U1.一种工业废水废气处理装置，其特征在于，包括进气组件(1)、处理箱(2)、隔板(5)和底盖(8)，所述处理箱(2)上安装有进气组件(1)，所述隔板(5)四侧与处理箱(2)四侧内壁对应连接，且所述隔板(5)将处理箱(2)内腔分为上下两个除硫腔体和过滤腔体，所述处理箱(2)底部嵌入安装有底盖(8)，所述处理箱(2)一侧安装有进水管(4)，且所述处理箱(2)另一侧安装有出水管(3)，所述出水管(3)和所述进水管(4)均与过滤腔体联通，所述隔板(5)底部靠近进水管(4)一端垂直安装有第二过滤网(7)，且所述隔板(5)底部靠近出水管(3)一端垂直安装有第一过滤网(6)，所述过滤腔体从进水管(4)至出水管(3)方向通过有第二过滤网(7)和第一过滤网(6)依次分成空腔a、空腔b和空腔c，所述底盖(8)对应空腔a、空腔b和空腔c的板面依次嵌入安装有第一密封盖(801)、第二密封盖(802)和第三密封盖(803)；所述进气组件(1)包括出气管(12)和环形固定套(17)，所述除硫腔体内填充有吸硫流体层，所述出气管(12)一端穿过处理箱(2)顶部内壁与吸硫流体层联通，所述出气管(12)另一端通过法兰与集热管(14)连接，且所述集热管(14)另一端通过法兰与进气管(11)固定连接，所述集热管(14)外侧套接有环形固定套(17)，且所述环形固定套(17)内壁与集热管(14)外壁形成存储腔，且所述存储腔内部填充有吸热流体层，所述环形固定套(17)外侧两端对称开设有各一个固定槽(19)，且所述固定槽(19)上贴合有半导体制冷片(18)，所述处理箱(2)顶部另一端安装有排气管(13)，所述集热管(14)内腔进气口和出气口分别安装有第一漏斗罩(15)和第二漏斗罩(16)。
【CN209646123U】一种防水涂料生产加工用环保型除尘装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920330298.0(22)申请日 2019.03.15(73)专利权人 潍坊市金源防水材料股份有限公司地址 262735 山东省潍坊市寿光市台头镇工业园区(72)发明人 隋强 (74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 朱昀(51)Int.Cl.B01D 47/06(2006.01)C02F 9/02(2006.01)C02F 103/18(2006.01)(54)实用新型名称一种防水涂料生产加工用环保型除尘装置(57)摘要本实用新型公开了一种防水涂料生产加工用环保型除尘装置，包括箱体、风机和水箱，所述箱体顶端一侧设置有风机，所述风机连接有吸尘管，所述吸尘管一端设置有吸尘头，所述吸尘管另一端延伸至箱体内腔并设置有出尘罩，所述箱体内腔底部设置有水箱，所述水箱内设置有过滤网，所述水箱通过水泵连接有水管，使用时，通过启动风机，使得吸尘头将灰尘通过吸尘管输送到箱体内腔，启动水泵，使得喷淋头在箱体内进行喷水，从而使得箱体内的灰尘与水珠结合下落至水箱中，在过滤网的作用下，使得过滤网下方的水始终保持清洁的状态，从而可以循环的利用水箱中的水进行除尘。
权利要求书1页 说明书4页 附图2页CN 209646123 U 2019.11.19C N 209646123U权 利 要 求 书1/1页CN 209646123 U1.一种防水涂料生产加工用环保型除尘装置，包括箱体（1）、风机（2）和水箱（7），其特征在于，所述箱体（1）顶端一侧设置有风机（2），所述风机（2）连接有吸尘管（3），所述吸尘管（3）一端设置有吸尘头（4），所述吸尘管（3）另一端延伸至箱体（1）内腔并设置有出尘罩（5），所述箱体（1）内腔底部设置有水箱（7），所述水箱（7）内设置有过滤网（18），所述水箱（7）通过水泵（9）连接有水管（8），所述水管（8）远离水箱（7）一端延伸至箱体（1）内腔顶端并连接有分流管（10），所述分流管（10）底部设置有若干个均匀分布的喷淋头（11）,所述水箱（7）远离水管（8）一侧上方设置有排污管（12），且排污管（12）远离水箱（7）一端延伸至箱体（1）外侧，所述箱体（1）底部一侧通过转轴转动连接有电动伸缩杆（15），所述电动伸缩杆（15）底部设置有底座（13），所述箱体（1）底部另一侧通过转轴转动连接有支撑杆（16）。
【CN209602135U】一种震动式便于分离污水杂物的污水处理装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920264865.7(22)申请日 2019.03.03(73)专利权人 浙江蓝绿新材料科技有限公司地址 310000 浙江省杭州市西湖区西园三路10号2号楼三楼302室(72)发明人 陈青山 (74)专利代理机构 北京恒泰铭睿知识产权代理有限公司 11642代理人 周成金(51)Int.Cl.C02F 1/00(2006.01)(54)实用新型名称一种震动式便于分离污水杂物的污水处理装置(57)摘要本实用新型公开了一种震动式便于分离污水杂物的污水处理装置，包括污水池和震动框，所述震动框设置在污水池内，所述污水池的内壁上固定安装有支架，所述支架内安装有电机，所述电机的驱动端固定连接有转轴，所述震动框的一侧固定连接有多个外弹簧，多个所述外弹簧远离震动框的一端与污水池的内壁固定连接，所述污水池的底部设置有滑槽，所述震动框的底部固定连接有多个限位轴，所述限位轴与滑槽滑动连接，所述震动框的外侧固定连接有固定轴，所述转轴与固定轴相抵。
本实用新型震动的方式来实现污水中杂物的去除，相较于传统的捞取、过滤的方式，更加便于杂物与污水分离，震动的过程也具有一定的杂物脱水的效果，从而提高污水处理效果。
权利要求书1页 说明书3页 附图1页CN 209602135 U 2019.11.08C N 209602135U权 利 要 求 书1/1页CN 209602135 U1.一种震动式便于分离污水杂物的污水处理装置，包括污水池（1）和震动框（3），所述震动框（3）设置在污水池（1）内，其特征在于，所述污水池（1）的内壁上固定安装有支架（8），所述支架（8）内安装有电机（5），所述电机（5）的驱动端固定连接有转轴（7），所述震动框（3）的一侧固定连接有多个外弹簧（4），多个所述外弹簧（4）远离震动框（3）的一端与污水池（1）的内壁固定连接，所述污水池（1）的底部设置有滑槽（11），所述震动框（3）的底部固定连接有多个限位轴（10），所述限位轴（10）与滑槽（11）滑动连接，所述震动框（3）的外侧固定连接有固定轴（6），所述转轴（7）与固定轴（6）相抵，所述震动框（3）远离外弹簧（4）的一侧安装有活动门（9），所述震动框（3）内设置有碾压装置。
【CN209602364U】一种氯碱用污泥处理装置【专利】
7 .根据权利要求5所述的一种氯碱用污泥处理装置，其特征在于，所述第一旋转轴(2) 和第二旋转轴(12)上套接有隔热保温层(104) ，所述隔热保温层(104)上套接有耐磨轴套 (14) ，所述耐磨轴套(14)上套接有旋转轴承(13) ，且旋转轴承(13)嵌合在旋转轴支架(11) 的侧面顶部。
2
CN 209602364 U
说 明 书
1/3 页
一种氯碱用污泥处理装置
技术领域 [0001] 本实用新型涉及污泥处理装置领域，尤其涉及一种氯碱用污泥处理装置。
Байду номын сангаас
背景技术 [0002] 氯碱，即氯碱工业，也指使用饱和食盐水制氯气氢气烧碱的方法，工业上用电解饱 和氯化钠溶液的方法来制取氢氧化钠、氯气和氢气，并以它们为原料生产一系列化工产品， 称为氯碱工业 ，在生产时需要 用到工业盐 、电 石、氯乙 烯单体 和其他聚合助剂 ，生产完成 后 会产生污泥，这些污泥不能直接排放掩埋，需要进行加热处理。 [0003] 现有的污泥处理装置采用电阻式加热炉，因为热传导过程中流失热量严重导致加 热效率不高 ，浪费电 能 ，也不便于温度控制 ，仅仅对污泥进行搅拌 ，受限 于电阻 加热管的排 布方式，使得污泥的受热不够均匀，加热处理效率低下，需要的处理时间长。
2 .根据权利要求1所述的一种氯碱用污泥处理装置，其特征在于，所述总控制柜(6)的 侧面设有交流电力频率转换器(8)，所述交流电力频率转换器(8)的侧面设有电容器(9) ，所 述 总控 制柜 (6) 与交流电 力频率转换器 (8) 之间 、交流电 力频率转换器 (8) 与电 容器 (9) 之 间、电容器(9)与处理炉本体(1)之间、总控制柜(6)与电动机(4)之间均设有连接电缆(15)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920245394.5
(22)申请日 2019.02.27
(73)专利权人 中铁十二局集团第二工程有限公
司
地址 030032 山西省太原市小店区人民南
路19号
专利权人 中铁十二局集团有限公司
(72)发明人 任巍杰 余浩 武锐 苑申 郭浩
(74)专利代理机构 北京志霖恒远知识产权代理
事务所(普通合伙) 11435
代理人 申绍中
(51)Int.Cl.
B01D 21/02
(2006.01)
(54)实用新型名称
一种泥沙沉淀分离装置
(57)摘要
本实用新型涉及积水沉淀装置技术领域，更
具体而言，涉及一种泥沙沉淀分离装置，包括箱
体、滤筛板、内隔板、进水口、出水口、压杆、下部
连接轴、万向轮、转动轴、固定轮、泥沙采集箱、提
环和进水口缓流板。通过压杆、万向轮、后轮之间
相互配合可以移动装置到任何要求的位置，泥沙
采集箱在泥沙装满采集箱后通过替换将其提出
进行沉渣清理后，再次放入继续使用，可重复利
用，克服了以往沉淀设施的缺点，可广泛应用于
地铁车站附属工程、房建深基坑开挖工程、市政
设施地基工程等的降排水施工中。
权利要求书1页 说明书3页 附图1页
CN 209612294 U
2019.11.12
C
N
2
0
9
6
1
2
2
9
4
U
1.一种泥沙沉淀分离装置，其特征在于：包括箱体（1）、滤筛板（2）、内隔板（3）、进水口
（4）、出水口（5）、压杆（6）、下部连接轴（7）、万向轮（8）、转动轴（9）、固定轮（10）、泥沙采集箱
（11）、提环（12）和进水口缓流板（13），所述箱体（1）采用钢板焊接成矩形无盖箱体，所述进
水口（4）位于箱体（1）一侧上部，出水口（5）位于进水口（4）对面一侧下部，所述压杆（6）位于
出水口（5）一侧，通过下部连接轴（7）转动连接于箱体（1）上，下部连接轴（7）通过支撑座转
动连接有万向轮（8），靠近进水口（4）侧箱体（1）下部通过转动轴（9）连接有固定轮（10），所
述滤筛板（2）设置在内隔板（3）上方固定成为一个整体，将箱体（1）分隔成底面积相同的小
箱体，小箱体内依次放入泥沙采集箱（11），采集箱上焊接有提环（12），所述进水口缓流板
（13）位于箱体（1）内进水口（4）处。
2.根据权利要求1所述的一种泥沙沉淀分离装置，其特征在于：所述箱体（1）拼接楞处
采用无缝焊接。
3.根据权利要求1所述的一种泥沙沉淀分离装置，其特征在于：
所述内隔板（3）及滤筛板（2）与箱体（1）前后两侧采用无缝焊接。
4.根据权利要求1所述的一种泥沙沉淀分离装置，其特征在于：所述滤筛板（2）和内隔
板（3）的整体高度从进水口（4）侧开始按顺序依次降低。
5.根据权利要求1所述的一种泥沙沉淀分离装置，其特征在于：所述泥沙采集箱（11）从
进水口（4）侧依次设置，容积从进水口（4）侧依次减小。
6.根据权利要求1所述的一种泥沙沉淀分离装置，其特征在于：所述进水口（4）居中布
置一排，与降水井引出的水管连接，且进水口（4）管的直径应与降水井引出水管的直径相配
套。
7.根据权利要求1所述的一种泥沙沉淀分离装置，其特征在于：所述出水口（5）出水量
要远大于进水口（4）进水量相加之和。
8.根据权利要求1所述的一种泥沙沉淀分离装置，其特征在于：所述进水口缓流板（13）
与箱体（1）转动连接。
9.根据权利要求1所述的一种泥沙沉淀分离装置，其特征在于：所述压杆（6）向外侧下
压能够使万向轮（8）转到箱体（1）下侧。
10.根据权利要求1所述的一种泥沙沉淀分离装置，其特征在于：所述箱体（1）采用≥
5mm厚钢板焊接，所述内隔板（3）及滤筛板（2）的数量≥2个。
权 利 要 求 书
1/1页
2
CN 209612294 U
