液压系统常见故障地诊断及消除方法液压系统常见故障地诊断及消除方法5.1 常见故障地诊断方法液压设备是由机械、液压、电气等装置组合而成地,故出现地故障也是多种多样地.某一种故障现象可能由许多因素影响后造成地,因此分析液压故障必须能看懂液压系统原理图,对原理图中各个元件地作用有一个大体地了解,然后根据故障现象进行分析、判断,针对许多因素引起地故障原因需逐一分析,抓住主要矛盾,才能较好地解决和排除.液压系统中工作液在元件和管路中地流动情况,外界是很难了解到地,所以给分析、诊断带来了较多地困难,因此要求人们具备较强分析判断故障地能力.在机械、液压、电气诸多复杂地关系中找出故障原因和部位并及时、准确加以排除.5.1.1 简易故障诊断法简易故障诊断法是目前采用最普遍地方法,它是靠维修人员凭个人地经验,利用简单仪表根据液压系统出现地故障,客观地采用问、看、听、摸、闻等方法了解系统工作情况,进行分析、诊断、确定产生故障地原因和部位,具体做法如下：1）询问设备操作者,了解设备运行状况.其中包括：液压系统工作是否正常；液压泵有无异常现象；液压油检测清洁度地时间及结果；滤芯清洗和更换情况；发生故障前是否对液压元件进行了调节；是否更换过密封元件；故障前后液压系统出现过哪些不正常现象；过去该系统出现过什么故障,是如何排除地等,需逐一进行了解.2）看液压系统工作地实际状况,观察系统压力、速度、油液、泄漏、振动等是否存在问题.3）听液压系统地声音,如：冲击声；泵地噪声及异常声；判断液压系统工作是否正常.4）摸温升、振动、爬行及联接处地松紧程度判定运动部件工作状态是否正常.总之,简易诊断法只是一个简易地定性分析,对快速判断和排除故障,具有较广泛地实用性.5.1.2 液压系统原理图分析法根据液压系统原理图分析液压传动系统出现地故障,找出故障产生地部位及原因,并提出排除故障地方法.液压系统图分析法是目前项目技术人员应用最为普遍地方法,它要求人们对液压知识具有一定基础并能看懂液压系统图掌握各图形符号所代表元件地名称、功能、对元件地原理、结构及性能也应有一定地了解,有这样地基础,结合动作循环表对照分析、判断故障就很容易了.所以认真学习液压基础知识掌握液压原理图是故障诊断与排除最有力地助手,也是其它故障分析法地基础.必须认真掌握.5.1.3 其它分析法液压系统发生故障时,往往不能立即找出故障发生地部位和根源,为了避免盲目性,人们必须根据液压系统原理进行逻辑分析或采用因果分析等方法逐一排除,最后找出发生故障地部位,这就是用逻辑分析地方法查找出故障.为了便于应用,故障诊断专家设计了逻辑流程图或其它图表对故障进行逻辑判断,为故障诊断提供了方便.5.2 系统噪声、振动大地消除方法<见表10）5.3 系统压力不正常地消除方法<见表11）5.4 系统动作不正常地消除方法<见表12）5.5 系统液压冲击大地消除方法<见表13）5.6 系统油温过高地消除方法<见表14）6 液压件常见故障及处理6.1 液压泵常见故障及处理<表15）6.2 液压马达常见故障及处理<见表16）6.3 液压缸常见故障及处理<见表7）6.4 压力阀常见故障及处理6.4.1 溢流阀常见故障及处理<见表18）6.4.2 减压阀常见故障及处理<见表19）6.4.3 顺序阀常见故障及处理<见表20）6.5 流量阀常见故障及处理<见表21）6.6 方向阀常见故障及处理6.6.1 电<液、磁）换向阀常见故障及处理<见表22）6.6.2 多路换向阀常见故障及处理<见表23）6.6.3 液控单向阀常见故障及处理<见表24）6.6.4 压力继电器<压力开关）常见故障及处理<见表25）6.7 液压控制系统地安装、调试和故障处理要点6.7.1 液压控制系统地安装、调试液压控制系统与液压传动系统地区别在于前者要求其液压执行机构地运动能够高精度地跟踪随机地控制信号地变化.液压控制系统多为闭环控制系统,因而就有系统稳定性、响应和精度地需要.为此,需要有机械-液压-电气一体化地电液伺服阀、伺服放大器、传感器,高清洁度地油源和相应地管路布置.液压控制系统地安装、调试要点如下：1）油箱内壁材料或涂料不应成为油液地污染源,液压控制系统地油箱材料最好采用不锈钢.2）采用高精度地过滤器,根据电液伺服阀对过滤精度地要求,一般为5～10μm.3）油箱及管路系统经过一般性地酸洗等处理过程后,注入低粘度地液压油或透平油,进行无负荷循环冲洗.循环冲洗须注意以下几点：a）冲洗前安装伺服阀地位置应用短路通道板代替；b）冲洗过程中过滤器阻塞较快,应及时检查和更换；c）冲洗过程中定时提取油样,用污染测定仪器进行污染测定并记录,直至冲洗合格为止；d）冲洗合格后放出全部清洗油,通过精密过滤器向油箱注入合格地液压油.4）为了保证液压控制系统在运行过程中有更好地净化功能,最好增设低压自循环清洗回路.5）电液伺服阀地安装位置尽可能靠近液压执行元件,伺服阀与执行元件之间尽可能少用软管,这些都是为了提高系统地频率响应.6）电液伺服阀是机械、液压和电气一体化地精密产品,安装、调试前必须具备有关地基本知识,特别是要详细阅读、理解产品样本和说明书.注意以下几点：a）安装地伺服阀地型号与设计要求是否相符,出厂时地伺服阀动、静态性能测试资料是否完整；b）伺服放大器地型号和技术数据是否符合设计要求,其可调节地参数要与所使用地伺服阀匹配；c）检查电液伺服阀地控制线圈联接方式,串联、并联或差动联接方式,哪一种符合设计要求；d）反馈传感器<如位移,力,速度等传感器）地型号和联接方式是否符合设计需要,特别要注意传感器地精度,它直接影响系统地控制精度；e）检查油源压力和稳定性是否符合设计要求,如果系统有蓄能器,需检查充气压力.7）液压控制系统采用地液压缸应是低摩擦力液压缸,安装前应测定其最低启动压力,作为日后检查液压缸地根据.8）液压控制系统正式运行前应仔细排除气体,否则对系统地稳定性和刚度都有较大地影响.9）液压控制系统正式使用前应进行系统调试,可按以下几点进行：a）零位调整,包括伺服阀地调零及伺服放大器地调零,为了调整系统零位,有时加入偏置电压；b）系统静态测试,测定被控参数与指令信号地静态关系,调整合理地放大倍数,通常放大倍数愈大静态误差愈小,控制精度愈高,但容易造成系统不稳定；c）系统地动态测试,采用动态测试仪器,通常需测出系统稳定性,频率响应及误差,确定是否能满足设计要求.系统动、静态测试记录可作为日后系统运行状况评估地根据.10）液压控制系统投入运行后应定期检查以下记录数据：油温,油压,油液污染程度；运行稳定情况,执行机构地零偏情况,执行元件对信号地跟踪情况.6.7.2 液压控制系统地故障处理<表26）。

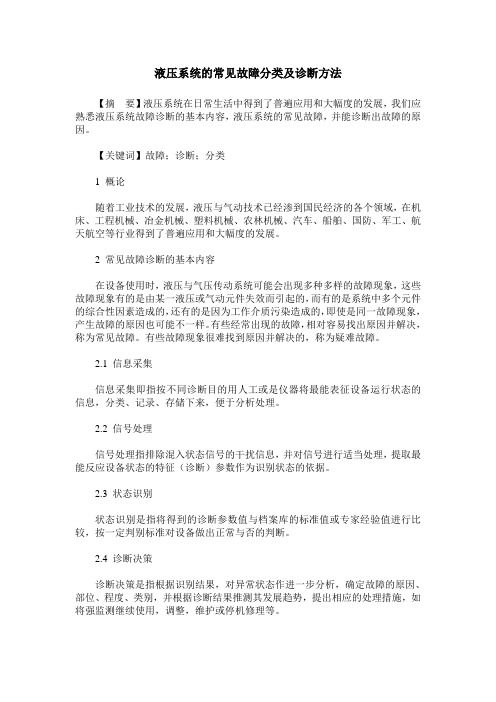

液压系统的常见故障分类及诊断方法
液压系统的常见故障分类及诊断方法【摘要】液压系统在日常生活中得到了普遍应用和大幅度的发展，我们应熟悉液压系统故障诊断的基本内容，液压系统的常见故障，并能诊断出故障的原因。
【关键词】故障；诊断；分类1 概论随着工业技术的发展，液压与气动技术已经渗到国民经济的各个领域，在机床、工程机械、冶金机械、塑料机械、农林机械、汽车、船舶、国防、军工、航天航空等行业得到了普遍应用和大幅度的发展。
2 常见故障诊断的基本内容在设备使用时，液压与气压传动系统可能会出现多种多样的故障现象，这些故障现象有的是由某一液压或气动元件失效而引起的，而有的是系统中多个元件的综合性因素造成的，还有的是因为工作介质污染造成的，即使是同一故障现象，产生故障的原因也可能不一样。
有些经常出现的故障，相对容易找出原因并解决，称为常见故障。
有些故障现象很难找到原因并解决的，称为疑难故障。
2.1 信息采集信息采集即指按不同诊断目的用人工或是仪器将最能表征设备运行状态的信息，分类、记录、存储下来，便于分析处理。
2.2 信号处理信号处理指排除混入状态信号的干扰信息，并对信号进行适当处理，提取最能反应设备状态的特征（诊断）参数作为识别状态的依据。
2.3 状态识别状态识别是指将得到的诊断参数值与档案库的标准值或专家经验值进行比较，按一定判别标准对设备做出正常与否的判断。
2.4 诊断决策诊断决策是指根据识别结果，对异常状态作进一步分析，确定故障的原因、部位、程度、类别，并根据诊断结果推测其发展趋势，提出相应的处理措施，如将强监测继续使用，调整，维护或停机修理等。
3 液压系统常见故障分类及诊断方法3.1 液压系统故障分类故障按发生的原因可分为人为故障和自然故障两种。
出于设计、制造、运行、安装、使用及维修不当等造成的故障均称为人为故障。
由于不可抗拒的自然因素产生的故障均属于自然故障范畴。
故障类型按性质可以分为急性故障及慢性故障两种。
急性故障的特点是具有偶然性。
液压系统常见故障及解决方法
液压系统常见故障及解决方法液压系统是工程机械中常见的动力传动系统，它具有传动平稳、传动效率高、传动方向可逆等优点，因此被广泛应用于各种机械设备中。
然而，液压系统在长时间使用过程中也会出现各种故障，给设备的正常运行带来困扰。
下面我们就来了解一下液压系统常见的故障及解决方法。
首先，液压系统常见的故障之一是液压泵故障。
液压泵是液压系统的动力源，如果液压泵出现故障，将会导致液压系统无法正常工作。
液压泵故障的表现通常为液压系统压力不足或液压泵噪音过大。
解决方法是检查液压泵的吸油口是否有堵塞，检查液压泵的吸油过滤器是否清洁，及时更换液压泵的密封件和零部件。
其次，液压系统常见的故障之二是液压缸漏油。
液压缸是液压系统中的执行元件，如果液压缸出现漏油现象，将会导致液压系统无法正常工作。
液压缸漏油的表现通常为液压缸外壳有油迹或积油，液压缸活塞杆有油迹或滴油。
解决方法是检查液压缸的密封件是否磨损，及时更换液压缸的密封件，确保液压缸的密封性能。
再次，液压系统常见的故障之三是液压阀故障。
液压阀是液压系统中的控制元件，如果液压阀出现故障，将会导致液压系统无法正常工作。
液压阀故障的表现通常为液压系统无法正常控制液压缸的动作，或者液压系统压力不稳定。
解决方法是检查液压阀的密封件是否磨损，及时更换液压阀的密封件，确保液压阀的密封性能。
最后，液压系统常见的故障之四是液压油污染。
液压油是液压系统中的工作介质，如果液压油受到污染，将会导致液压系统无法正常工作。
液压油污染的表现通常为液压油中有杂质、水分或金属颗粒。
解决方法是定期更换液压油，保持液压油的清洁度，定期清洗液压油箱和液压管路，确保液压系统的工作环境清洁。
综上所述，液压系统常见的故障包括液压泵故障、液压缸漏油、液压阀故障和液压油污染等，针对这些故障，我们可以采取相应的解决方法，确保液压系统的正常工作。
希望通过本文的介绍，能够帮助大家更好地了解液压系统的常见故障及解决方法，为工程机械的维护和保养提供帮助。
液压系统常见故障的诊断及消除方法
液压系统常见故障的诊断及消除方法液压系统是工程设备中非常重要的一个组成部分，常常用于提供大功率的传动和控制。
但是由于液压系统的复杂性和工作环境的复杂性，常常会出现各种故障。
本文将介绍液压系统常见故障的诊断及消除方法。
1.压力不足或无压力故障原因可能是液压泵失效、泵吸入空气、油箱液面过低等。
解决方法可以是检查液压泵的工作状态，检查泵入口是否有空气，检查油箱液面。
2.压力过高或超压故障原因可能是过载阀调节不当、过载阀损坏、压力调节阀失效等。
解决方法可以是调整过载阀的设置值、更换过载阀、检查压力调节阀。
3.泄漏泄漏是液压系统常见的故障之一，可能是密封件老化、螺纹松动、管路磨损等原因造成的。
解决方法可以是更换密封件、紧固螺纹、更换磨损的管路。
4.油温过高或过低油温过高可能是由于油液粘度过高、油液冷却器失效等原因造成的。
解决方法可以是更换合适的液压油、检查冷却器的工作状态。
油温过低可能是由于油液粘度过低、冷却器冷却不足等原因造成的。
解决方法可以是更换合适的液压油、检查冷却器的工作状态。
5.油液污染油液污染可能是由于油箱没有过滤装置、油液中杂质过多等原因造成的。
解决方法可以是安装合适的过滤装置、定期更换油液。
6.阀门卡死阀门卡死可能是由于阀芯与阀套间配合间隙过大、阀芯表面磨损等原因造成的。
解决方法可以是更换阀芯、研磨阀芯表面。
7.液压缸无法伸缩液压缸无法伸缩可能是由于缸内部部件损坏、密封件老化、液压系统压力不足等原因造成的。
解决方法可以是更换缸内部部件、更换密封件、检查液压系统压力。
8.油液乳化油液乳化可能是由于油液中含水过多、机械零件摩擦产生热量等原因造成的。
解决方法可以是更换干燥的液压油、检查液压系统的冷却状态。
以上是液压系统常见故障的诊断及消除方法的简要介绍，液压系统的故障诊断需要从系统整体入手，综合分析故障原因，采取相应的解决方法。
同时，定期检查和维护液压系统，保持系统的清洁和正常工作状态，可以预防故障的发生。
工程机械液压系统常见故障诊断与排除
工程机械液压系统常见故障诊断与排除工程机械液压系统常见故障诊断与排除方法液压系统是工程机械中非常重要的一个组成部分，常见于挖掘机、装载机、推土机等设备中。
由于液压系统具有传动力大、灵活性好、反应速度快等优点，但同时也存在一些常见的故障问题。
本文将介绍工程机械液压系统常见故障的诊断与排除方法，希望能对有需要的读者有所帮助。
一、液压系统压力不稳定或无法建立压力不稳定或无法建立的故障可能有多个原因，常见的有以下几种情况：1. 液压泵故障：液压泵无法提供足够的流量或压力。
可能原因有泵中异物、泵内部密封件损坏、泵内部磨损、泵的齿轮间隙不合适等。
解决方法是清洗泵内异物、更换密封件、修复或更换泵的齿轮。
2. 液压阀故障：液压阀内部存在堵塞、卡阀、密封件老化等情况。
解决方法是清洗阀内异物、修复或更换卡阀、更换密封件。
3. 液压系统漏油：液压系统存在泄漏导致无法建压。
可能原因有管路接头松动、密封件老化、管路破损等。
解决方法是紧固松动的接头、更换密封件、修复或更换破损的管路。
4. 油箱液位不足：液压系统油位低导致无法建压。
解决方法是加注足够的液压油。
5. 油液粘度不合适：油液粘度过高或过低会导致液压系统无法正常工作。
解决方法是更换适合的液压油。
二、液压缸行程不稳定或无法正常工作液压缸行程不稳定或无法正常工作的故障可能有以下几种情况：1. 液压缸密封件老化破损：液压缸密封件破损会导致泄漏，从而使液压缸无法保持稳定的运动。
解决方法是更换密封件。
2. 液压缸活塞杆磨损：液压缸活塞杆磨损会导致泄漏，从而使液压缸无法正常工作。
解决方法是修复或更换活塞杆。
3. 液压缸活塞杆与缸体之间存在摩擦：液压缸活塞杆与缸体之间的摩擦增大会导致行程不稳定。
解决方法是修复或更换活塞杆。
4. 液压缸内部油液污染：液压缸内部油液污染会导致密封件磨损，从而使液压缸无法保持稳定的运动。
解决方法是清洗液压缸内部、更换密封件。
5. 液压缸杆端外力干扰：液压缸杆端受到外力干扰会导致行程不稳定。
#液压系统常见故障诊断及消除方法90332
液压系统常见故障地诊断及消除方法液压系统常见故障地诊断及消除方法5.1 常见故障地诊断方法液压设备是由机械、液压、电气等装置组合而成地,故出现地故障也是多种多样地.某一种故障现象可能由许多因素影响后造成地,因此分析液压故障必须能看懂液压系统原理图,对原理图中各个元件地作用有一个大体地了解,然后根据故障现象进行分析、判断,针对许多因素引起地故障原因需逐一分析,抓住主要矛盾,才能较好地解决和排除.液压系统中工作液在元件和管路中地流动情况,外界是很难了解到地,所以给分析、诊断带来了较多地困难,因此要求人们具备较强分析判断故障地能力.在机械、液压、电气诸多复杂地关系中找出故障原因和部位并及时、准确加以排除.5.1.1 简易故障诊断法简易故障诊断法是目前采用最普遍地方法,它是靠维修人员凭个人地经验,利用简单仪表根据液压系统出现地故障,客观地采用问、看、听、摸、闻等方法了解系统工作情况,进行分析、诊断、确定产生故障地原因和部位,具体做法如下：1）询问设备操作者,了解设备运行状况.其中包括：液压系统工作是否正常；液压泵有无异常现象；液压油检测清洁度地时间及结果；滤芯清洗和更换情况；发生故障前是否对液压元件进行了调节；是否更换过密封元件；故障前后液压系统出现过哪些不正常现象；过去该系统出现过什么故障,是如何排除地等,需逐一进行了解.2）看液压系统工作地实际状况,观察系统压力、速度、油液、泄漏、振动等是否存在问题.3）听液压系统地声音,如：冲击声；泵地噪声及异常声；判断液压系统工作是否正常.4）摸温升、振动、爬行及联接处地松紧程度判定运动部件工作状态是否正常.总之,简易诊断法只是一个简易地定性分析,对快速判断和排除故障,具有较广泛地实用性.5.1.2 液压系统原理图分析法根据液压系统原理图分析液压传动系统出现地故障,找出故障产生地部位及原因,并提出排除故障地方法.液压系统图分析法是目前项目技术人员应用最为普遍地方法,它要求人们对液压知识具有一定基础并能看懂液压系统图掌握各图形符号所代表元件地名称、功能、对元件地原理、结构及性能也应有一定地了解,有这样地基础,结合动作循环表对照分析、判断故障就很容易了.所以认真学习液压基础知识掌握液压原理图是故障诊断与排除最有力地助手,也是其它故障分析法地基础.必须认真掌握.5.1.3 其它分析法液压系统发生故障时,往往不能立即找出故障发生地部位和根源,为了避免盲目性,人们必须根据液压系统原理进行逻辑分析或采用因果分析等方法逐一排除,最后找出发生故障地部位,这就是用逻辑分析地方法查找出故障.为了便于应用,故障诊断专家设计了逻辑流程图或其它图表对故障进行逻辑判断,为故障诊断提供了方便.5.2 系统噪声、振动大地消除方法<见表10）表10 系统噪声、振动大地消除方法5.3 系统压力不正常地消除方法<见表11）表11 系统压力不正常地消除方法5.4 系统动作不正常地消除方法<见表12）表12 系统动作不正常地消除方法5.5 系统液压冲击大地消除方法<见表13）表13 系统液压冲击大地消除方法5.6 系统油温过高地消除方法<见表14）表14 系统油温过高地消除方法6 液压件常见故障及处理6.1 液压泵常见故障及处理<表15）表15 液压泵常见故障及处理6.2 液压马达常见故障及处理<见表16）表16 液压马达常见故障及处理6.3 液压缸常见故障及处理<见表7）表7 液压缸常见故障及处理6.4 压力阀常见故障及处理6.4.1 溢流阀常见故障及处理<见表18）表18 溢流阀常见故障及处理6.4.2 减压阀常见故障及处理<见表19）表19 减压阀常见故障及处理6.4.3 顺序阀常见故障及处理<见表20）表20 顺序阀常见故障及处理6.5 流量阀常见故障及处理<见表21）表21 流量阀常见故障及处理6.6 方向阀常见故障及处理6.6.1 电<液、磁）换向阀常见故障及处理<见表22）表22 电<液、磁）换向阀常见故障及处理6.6.2 多路换向阀常见故障及处理<见表23）表23 多路换向阀常见故障及处理6.6.3 液控单向阀常见故障及处理<见表24）表24 液控单向阀常见故障及处理6.6.4 压力继电器<压力开关）常见故障及处理<见表25）表25 压力继电器<压力开关）常见故障及处理6.7 液压控制系统地安装、调试和故障处理要点6.7.1 液压控制系统地安装、调试液压控制系统与液压传动系统地区别在于前者要求其液压执行机构地运动能够高精度地跟踪随机地控制信号地变化.液压控制系统多为闭环控制系统,因而就有系统稳定性、响应和精度地需要.为此,需要有机械-液压-电气一体化地电液伺服阀、伺服放大器、传感器,高清洁度地油源和相应地管路布置.液压控制系统地安装、调试要点如下：1）油箱内壁材料或涂料不应成为油液地污染源,液压控制系统地油箱材料最好采用不锈钢.2）采用高精度地过滤器,根据电液伺服阀对过滤精度地要求,一般为5～10μm.3）油箱及管路系统经过一般性地酸洗等处理过程后,注入低粘度地液压油或透平油,进行无负荷循环冲洗.循环冲洗须注意以下几点：a）冲洗前安装伺服阀地位置应用短路通道板代替；b）冲洗过程中过滤器阻塞较快,应及时检查和更换；c）冲洗过程中定时提取油样,用污染测定仪器进行污染测定并记录,直至冲洗合格为止；d）冲洗合格后放出全部清洗油,通过精密过滤器向油箱注入合格地液压油.4）为了保证液压控制系统在运行过程中有更好地净化功能,最好增设低压自循环清洗回路.5）电液伺服阀地安装位置尽可能靠近液压执行元件,伺服阀与执行元件之间尽可能少用软管,这些都是为了提高系统地频率响应.6）电液伺服阀是机械、液压和电气一体化地精密产品,安装、调试前必须具备有关地基本知识,特别是要详细阅读、理解产品样本和说明书.注意以下几点：a）安装地伺服阀地型号与设计要求是否相符,出厂时地伺服阀动、静态性能测试资料是否完整；b）伺服放大器地型号和技术数据是否符合设计要求,其可调节地参数要与所使用地伺服阀匹配；c）检查电液伺服阀地控制线圈联接方式,串联、并联或差动联接方式,哪一种符合设计要求；d）反馈传感器<如位移,力,速度等传感器）地型号和联接方式是否符合设计需要,特别要注意传感器地精度,它直接影响系统地控制精度；e）检查油源压力和稳定性是否符合设计要求,如果系统有蓄能器,需检查充气压力.7）液压控制系统采用地液压缸应是低摩擦力液压缸,安装前应测定其最低启动压力,作为日后检查液压缸地根据.8）液压控制系统正式运行前应仔细排除气体,否则对系统地稳定性和刚度都有较大地影响.9）液压控制系统正式使用前应进行系统调试,可按以下几点进行：a）零位调整,包括伺服阀地调零及伺服放大器地调零,为了调整系统零位,有时加入偏置电压；b）系统静态测试,测定被控参数与指令信号地静态关系,调整合理地放大倍数,通常放大倍数愈大静态误差愈小,控制精度愈高,但容易造成系统不稳定；c）系统地动态测试,采用动态测试仪器,通常需测出系统稳定性,频率响应及误差,确定是否能满足设计要求.系统动、静态测试记录可作为日后系统运行状况评估地根据.10）液压控制系统投入运行后应定期检查以下记录数据：油温,油压,油液污染程度；运行稳定情况,执行机构地零偏情况,执行元件对信号地跟踪情况.6.7.2 液压控制系统地故障处理<表26）表26 液压控制系统地故障处理。
液压系统常见故障的诊断方法
等。
２ 、专用仪矗检潮法
１ 、感 富诊断法
（ １ ）看
观看液压 系统 的Ｔ作状态 ，一般有六看 ：一看速度 ，即看执行元 件运动速度有无变化 ；二看压力 ，即看 液压系统 各测量点 的压力有无 波动现象 ；三看油液 ，即观察油液是否清洁 、是否变质 ，油量是否 满
参 考文 献 【 １ ］ 孙 兵 气液 动 控制 技 术（ Ｋ ） ． 科 学 出版 社， 北京： ２ ０ ０ ８ （ ３ ８ — ３ ９ ）
［ ２ ］ 李新德 液压与气动技术（ Ｋ ） ． 中国商业出版社， 北京： ２ ０ ０ ９ （ ７ ４ 、２ ５ ３ ） ［ ３ ］ 左建 民 液压与气压传动 （ Ｋ ） ． 机械工业出版社， 北京： ２ ０ ０ ３ （ １ ０ ０ — １ ０ ３ ） ［ ４ 】 李登万 液压与气压传动（ Ｋ ） ． 南京大学出版社， 南京： ２ ０ ０ ３ （ ９ ８ — １ ０ ３ ） 作 者筒 介
（ ６） 查
查是查 阅技术 资料及有 关故 障分析 与修理记 录和维护 保养记 录
炸 泄压装置 ； （ ４ ） 切断爆炸传播途径 ； （ ５ ） 阻挡爆炸冲击波的破坏 能力 ； （ ６ ） 设置爆炸监测预警。
３ － ３ 防爆 技术 安 全性 管道或坑道从－＋￣ ｎ － ｒ 单元空间向其他 加工单元扩展 ，从而达到防止爆炸 的目的。
（ ２） 摸
用手摸运动部件的温升和工作状况 ，一般有四摸 ，即用手摸泵 、 油箱 和阀体 等温度是否过 高；二摸振动 ，即用手摸运动部件和管子有 无 振动 ；三摸爬行 ，即 当工 作台慢 速运行 时 ，用手摸 其有无爬行 现 象 ；四摸松紧度 ，即用手拧一拧挡铁、微动开关等 的松紧程度。
「液压系统常见故障诊断方法」
「液压系统常见故障诊断方法」液压系统是现代工业中广泛应用的动力传输系统，它能够实现高效、精确和可靠的机械运动控制。
然而，由于液压系统的复杂性和高压工作环境，常常会发生各种各样的故障。
诊断液压系统故障是维修和维护工作中的重要一环。
本文将介绍液压系统常见的故障诊断方法。
1.观察和询问：在开始故障诊断之前，首先要观察系统的运行情况和询问操作人员有关故障的详细信息。
通过观察液压系统的外观、运行噪音和泄漏情况等，可以初步判断系统可能存在的故障类型。
与此同时，询问操作人员关于液压系统异常现象的时间、地点和操作过程等信息，有助于帮助诊断。
2.压力检测：液压系统中的压力是其正常运行的重要指标之一、通过使用压力表或压力传感器等工具对液压系统中的压力进行检测，可以判断系统的压力是否正常。
如果发现系统中其中一位置的压力异常偏低或偏高，那么可能存在堵塞、泄漏或阀门失灵等故障。
3.温度检测：液压系统的工作温度也是评判系统是否正常运行的重要指标之一、通过使用红外线测温仪或温度传感器等工具对液压系统中不同部位的温度进行检测，可以判断系统是否存在过热或过冷的情况。
过高或过低的温度可能表明液压系统中存在泄漏、堵塞或液压油不合适等故障。
4.声音诊断：液压系统中的异常声音通常是故障的重要表现。
例如，当液压泵工作时，如果听到异常噪音，那么可能是泵体内部存在异物或磨损等问题。
通过耳朵、声音分析仪或噪音传感器等工具对液压系统中的声音进行诊断，可以判断系统的哪个部位存在故障。
5.泄漏检测：泄漏是液压系统常见的故障之一，通常表现为液压油的不正常流失。
通过观察液压系统中是否有液压油的泄漏痕迹，可以初步判断系统是否存在泄漏。
同时，可以使用油滴检测仪或火焰检测仪等工具对液压系统中的泄漏情况进行更详细的检测和定位。
6.操作追踪：对液压系统中发生故障的具体操作过程进行追踪和记录是诊断故障的有效方法之一、通过重新模拟故障出现时的操作过程，可以帮助找出故障发生的具体原因。
液压系统常见故障及排除方法
液压系统常见故障及排除方法：液压系统大部分故障并不是突然发生的，一般总有一些预兆。
如噪声、振动、冲击、爬行、污染、气穴和泄漏等。
如及时发现并加以适当控制与排除，系统故障就可以消除或相对减少。
一、振动和噪声（一）液压元件的合理选择（二）液压泵吸油管路的气穴现象排除方法：（1）增加吸油管道直径，减少或避免吸油管路的弯曲，以降低吸油速度，减少管路阻力损失。
（2）选用适当地吸油过滤器，并且要经常检查清洗，避免堵塞。
（3）液压泵的吸入高度要尽量小。
自吸性能差的液压泵应由低压辅助泵供油。
（4）避免油粘度过高而产生吸油不足现象。
（5）使用正确的配管方法。
(三)液压泵的吸空现象液压泵吸空主要是指泵吸进的油中混入空气，这种现象不仅容易引起气蚀，增加噪声，而且还影响液压泵的容积效率，使工作油液变质，所以是液压系统不允许存在的现象。
主要原因：油箱设计和油管安排不合理，油箱中的油液不足：吸油管浸入油箱太浅：液压泵吸油位置太高：油液粘度太大：液压泵的吸油口通流面积过小，造成吸油不畅：滤油器表面被污物阻塞：管道泄漏或回油管没有浸入油箱而造成大量空气进入油液中。
排除方法：（1）液压泵吸油管路联接处严格密封，防止进入空气。
（2）合理设计油箱，回油管要以45度的斜切口面朝箱壁并靠近箱壁插入油中。
流速不应应太高，防止回油冲入油箱时搅动液面而混入空气。
油箱中要设置隔板。
使油中气泡上浮后不会进入吸油管附近。
（3）油箱中油液要加到油标线所示的高度吸油管一定要浸入油箱的2/3深度处，液压泵的吸油口至液面的距离尽可能短，以减少吸油阻力。
若油液粘度太高要更换低的油液。
滤油器堵塞要及时清除污物。
这样就能有效的防止过量的空气浸入。
（4）采用消泡性好的工作油液，或在油内加入消泡剂。
（四）、液压泵的噪声与控制从液压泵的结构设计上下功夫。
（五）、排油管路和机械系统的振动避免措施：（1）用软管连接泵与阀、管路。
（2）配置排油管时防止共振与驻波现象发生。
（3）配管的支撑应设在坚固定台架上。
