浅析太阳能空调工作原理
太阳能空调工作原理图
太阳能空调工作原理图太阳能空调是一种利用太阳能作为能源的空调系统，它通过太阳能板将太阳能转化为电能，然后利用该电能驱动空调系统的工作。
下面将详细介绍太阳能空调的工作原理图。
1. 太阳能板：太阳能空调系统的核心部件是太阳能板，它由多个太阳能电池组成。
当阳光照射到太阳能板上时，太阳能电池将太阳能转化为直流电能。
2. 电池储能：太阳能电池产生的直流电能会被储存在电池中，以备不时之需。
这样可以确保在夜晚或者阴天时，系统仍然可以正常运行。
3. 逆变器：直流电能需要被转换为交流电能，以便供给空调系统的工作。
逆变器是负责这一转换的装置，它将直流电能转换为与家庭电网相匹配的交流电能。
4. 空调系统：交流电能经过逆变器转换后，供给给太阳能空调系统的各个部件。
空调系统包括压缩机、蒸发器、冷凝器和膨胀阀等。
5. 压缩机：压缩机是太阳能空调系统中的核心部件，它负责将制冷剂压缩成高压气体。
通过压缩，制冷剂的温度和压力都会升高。
6. 蒸发器：蒸发器是太阳能空调系统中的制冷部件，它通过扩大制冷剂的容积，使其温度和压力降低。
在蒸发器中，制冷剂会吸收室内空气的热量，使室内空气变得凉爽。
7. 冷凝器：冷凝器是太阳能空调系统中的热交换部件，它将蒸发器中吸收的热量传递给室外环境。
在冷凝器中，制冷剂会释放热量，变成高压液体。
8. 膨胀阀：膨胀阀是太阳能空调系统中的节流装置，它控制制冷剂的流量，使其能够在蒸发器和冷凝器之间循环流动。
9. 风扇和管道系统：太阳能空调系统中还包括风扇和管道系统。
风扇负责将冷空气送入室内，管道系统则负责将制冷剂在各个部件之间传输。
总结：太阳能空调系统的工作原理是利用太阳能板将太阳能转化为电能，通过逆变器将直流电能转换为交流电能，然后供给给空调系统的各个部件。
空调系统由压缩机、蒸发器、冷凝器和膨胀阀等组成，通过制冷剂的循环流动，实现室内空气的冷却。
风扇和管道系统则负责将冷空气送入室内。
太阳能空调系统的工作原理图如上所示。
太阳能光热制冷技术的原理解析
太阳能光热制冷技术的原理解析标题：太阳能光热制冷技术的原理解析引言：太阳能是一种可再生能源，其应用范围广泛，包括发电、供暖和制冷等领域。
本文将探讨太阳能光热制冷技术的原理，解析其工作原理以及应用前景。
第一部分：太阳能光热制冷技术的基本原理1.1 热力循环原理太阳能光热制冷技术基于热力循环原理，通过吸收太阳光转化为热能，并利用该热能驱动制冷系统运行。
该技术需要使用太阳能集热器、制冷机组和传热系统等组件。
1.2 集热器的作用太阳能集热器是太阳能光热制冷系统的核心组件，其作用是将太阳能转化为热能。
集热器通常采用太阳能吸收器、转换器和传输器等装置，将太阳辐射能转化为高温热能。
1.3 制冷机组的运行原理制冷机组是太阳能光热制冷系统的关键部分，它基于压缩-膨胀循环实现制冷效果。
该机组包括压缩机、膨胀阀和换热器等组件，通过循环工质在高温和低温状态下进行压缩和膨胀，从而实现制冷效果。
第二部分：太阳能光热制冷技术的具体应用2.1 低温制冷太阳能光热制冷技术可用于低温制冷领域，例如食品冷冻、药品储存和特殊材料的保鲜等。
通过利用太阳能集热器获得高温热能，并结合制冷机组提供的低温制冷效果，实现对低温环境的控制和维持。
2.2 太阳能冷气系统太阳能光热制冷技术还可以应用于太阳能冷气系统。
该系统利用太阳能集热器提供的热能，通过制冷机组冷却空气，实现室内空调效果。
这种系统具有环保、节能的特点，适用于家庭和商业空调需求。
第三部分：太阳能光热制冷技术的优势和挑战3.1 优势太阳能光热制冷技术具有多项优势，包括可再生、环保、节能、可靠性高等。
该技术利用光热转换太阳能，不依赖于传统能源资源，对环境无污染，并具有较高的能量利用效率。
3.2 挑战然而，太阳能光热制冷技术也面临一些挑战。
首先，制冷效果受到太阳能供应的不稳定性和季节性变化的影响。
其次，太阳能光热制冷系统需要庞大的设备和空间，造成投资和安装成本较高。
结论：太阳能光热制冷技术是一种具有广阔应用前景的绿色能源技术。

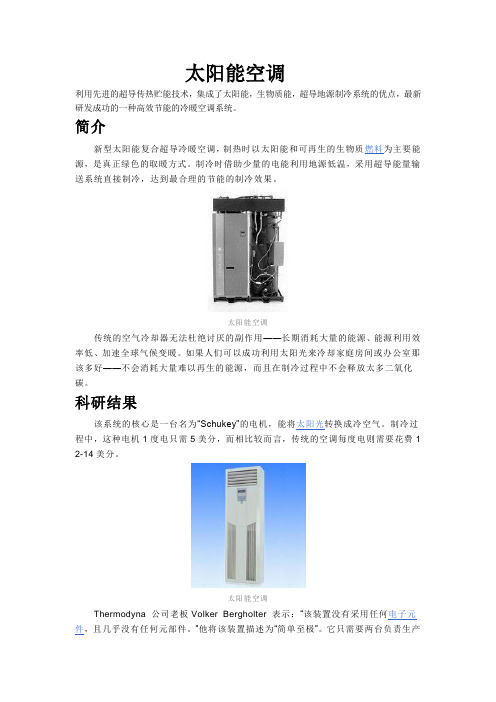

太阳能空调
太阳能空调利用先进的超导传热贮能技术，集成了太阳能，生物质能，超导地源制冷系统的优点，最新研发成功的一种高效节能的冷暖空调系统。
简介新型太阳能复合超导冷暖空调，制热时以太阳能和可再生的生物质燃料为主要能源，是真正绿色的取暖方式。
制冷时借助少量的电能利用地源低温，采用超导能量输送系统直接制冷，达到最合理的节能的制冷效果。
太阳能空调传统的空气冷却器无法杜绝讨厌的副作用——长期消耗大量的能源、能源利用效率低、加速全球气候变暖。
如果人们可以成功利用太阳光来冷却家庭房间或办公室那该多好——不会消耗大量难以再生的能源，而且在制冷过程中不会释放太多二氧化碳。
科研结果该系统的核心是一台名为“Schukey”的电机，能将太阳光转换成冷空气。
制冷过程中，这种电机1度电只需5美分，而相比较而言，传统的空调每度电则需要花费1 2-14美分。
太阳能空调Thermodyna 公司老板Volker Bergholter 表示：“该装置没有采用任何电子元件，且几乎没有任何元部件。
”他将该装置描述为“简单至极”。
它只需要两台负责生产冷空气的发动机结合太阳能电池板。
太阳能电池板产生的蒸汽被助推器转换成为机械能，机械能再用来驱动冷却机。
冷却机吸收房间中的潮湿的热空气，热空气经过压缩和扩展，被冷却到20摄氏度左右，为房间制冷。
这种设备最大的优势在于，在太阳最烈的时候人们最需要制冷，而太阳光能越多，该设备就更容易搜集到大量能量加以利用。
相辅相成的关系能够更好的满足消费者的需求。
Thermodyna公司计划能赶在2010年向市场推出第一批太阳能制冷机。
科研结果该系统的核心是一台名为“Schukey”的电机，能将太阳光转换成冷空气。
制冷过程中，这种电机1度电只需5美分，而相比较而言，传统的空调每度电则需要花费1 2-14美分。
太阳能空调Thermodyna 公司老板Volker Bergholter 表示：“该装置没有采用任何电子元件，且几乎没有任何元部件。
太阳能空调系统设计与优化
太阳能空调系统设计与优化太阳能作为一种清洁、可再生能源，近年来受到越来越多的关注。
太阳能空调系统作为太阳能利用的一种方式，具有节能、环保的特点，受到了广泛的关注。
本文将围绕太阳能空调系统的设计与优化展开研究，探讨如何充分利用太阳能资源，提高空调系统的效率，实现能源的可持续利用。
一、太阳能资源的特点及应用现状太阳能作为一种清洁、可再生能源，具有丰富的资源、广泛的分布、无污染等优点。
目前，太阳能已经被广泛应用于热水、电力等领域，太阳能空调系统作为太阳能利用的一种方式，也逐渐受到关注。
太阳能空调系统利用太阳能热能驱动制冷系统，实现空调的效果，具有节能、环保的特点。
二、太阳能空调系统的原理及组成太阳能空调系统由太阳能集热器、制冷系统、储能装置等组成。
太阳能集热器用于收集太阳能热能，制冷系统利用太阳能热能驱动制冷循环，实现空调效果，储能装置用于储存太阳能热能，以便在夜间或阴天使用。
太阳能空调系统的原理是利用太阳能热能驱动制冷系统，实现空调效果。
三、太阳能空调系统的设计与优化1. 太阳能集热器的设计太阳能集热器是太阳能空调系统的关键组成部分，其设计直接影响系统的效率。
太阳能集热器的设计应考虑太阳能的接收效率、热损失、材料选择等因素，以提高太阳能的利用率。
2. 制冷系统的优化制冷系统是太阳能空调系统的核心部分，其优化可以提高系统的效率。
制冷系统的优化应考虑制冷剂的选择、循环方式、换热器设计等因素，以提高系统的制冷效果。
3. 储能装置的设计储能装置用于储存太阳能热能，以便在夜间或阴天使用。
储能装置的设计应考虑储能效率、储能容量、热损失等因素，以保证系统的持续运行。
四、太阳能空调系统的应用前景及挑战太阳能空调系统具有节能、环保的特点，有着广阔的应用前景。
随着太阳能技术的不断发展，太阳能空调系统将逐渐成为空调领域的主流。
然而，太阳能空调系统也面临着一些挑战，如制冷效果不稳定、成本较高等问题，需要不断进行技术创新和优化。
太阳能空调工作原理图
太阳能空调工作原理图太阳能空调是一种利用太阳能作为能源的空调系统，它可以在不消耗传统电力的情况下提供舒适的室内温度。
太阳能空调的工作原理主要分为三个步骤：太阳能收集、制冷循环和室内空气处理。
1. 太阳能收集太阳能空调系统通过太阳能板收集太阳能，并将其转化为电能。
太阳能板通常由多个太阳能电池组成，当阳光照射到太阳能电池上时，光能被转化为直流电能。
这些电能被传输到太阳能空调系统中的控制器。
2. 制冷循环太阳能空调系统中的控制器将收集到的太阳能电能用于驱动制冷循环。
制冷循环是太阳能空调系统中的核心部分，它通过制冷剂的循环流动来实现室内空气的冷却。
制冷循环包括以下几个主要组件：- 压缩机：将制冷剂压缩成高压气体，增加其温度和压力。
- 蒸发器：将高压气体制冷剂通过膨胀阀降压，使其变成低压气体，并吸收室内热量，使室内空气冷却。
- 冷凝器：将蒸发器中吸收的热量释放到室外环境中，使制冷剂再次变成高压气体。
- 膨胀阀：控制制冷剂的流量和压力，使制冷剂能够在蒸发器和冷凝器之间循环流动。
3. 室内空气处理太阳能空调系统除了提供制冷功能外，还能够处理室内空气，提供良好的室内环境质量。
室内空气处理包括空气过滤、除湿和通风。
- 空气过滤：太阳能空调系统中配备有空气过滤器，可以过滤空气中的灰尘、花粉、细菌等有害物质，提供清新的室内空气。
- 除湿：太阳能空调系统通过冷凝器中的制冷剂吸收空气中的水分，实现除湿效果，让室内空气更加干燥舒适。
- 通风：太阳能空调系统可以通过控制空气流动，实现室内空气的通风，保持空气的新鲜和流动。
总结：太阳能空调的工作原理是利用太阳能收集器将太阳能转化为电能，然后通过制冷循环实现室内空气的冷却，最后通过室内空气处理提供清洁、干燥和新鲜的室内环境。
这种利用太阳能的环保空调系统不仅可以节约能源，减少对传统电力的依赖，还能够改善室内空气质量，为用户提供更加舒适的生活环境。
太阳能空调工作原理图
太阳能空调工作原理图太阳能空调是一种利用太阳能作为能源的空调系统。
它通过太阳能电池板将太阳能转化为电能，然后利用这些电能驱动空调系统的运行。
下面是太阳能空调的工作原理图及详细说明：1. 太阳能电池板：太阳能电池板是太阳能空调系统的关键组件之一。
它由多个太阳能电池组成，能够将太阳能转化为直流电能。
太阳能电池板通常安装在房屋或建筑物的屋顶上，以最大程度地吸收阳光。
2. 直流电能转换器：太阳能电池板产生的直流电能需要经过直流电能转换器进行转换。
直流电能转换器将直流电能转换为交流电能，以供空调系统使用。
3. 压缩机：压缩机是太阳能空调系统中的核心部件。
它通过压缩制冷剂来提高其温度和压力。
压缩机通常由电动机驱动，而在太阳能空调系统中，则是由直流电能转换器提供动力。
4. 蒸发器：蒸发器是太阳能空调系统中的另一个重要组件。
它通过与室内空气接触，将制冷剂的热量释放到室内空气中，从而使室内空气温度下降。
蒸发器的工作过程中，制冷剂从液态变为气态，并吸收室内空气的热量。
5. 冷凝器：冷凝器是太阳能空调系统中与蒸发器相对应的部件。
它通过与室外空气接触，将制冷剂的热量传递到室外空气中，从而使制冷剂重新变为液态。
冷凝器的工作过程中，室外空气吸收了制冷剂释放的热量，从而起到了散热的作用。
6. 膨胀阀：膨胀阀是太阳能空调系统中的控制装置。
它通过调节制冷剂的流量，控制制冷剂在蒸发器和冷凝器之间的压力差，从而实现制冷剂的循环和控制空调系统的制冷效果。
7. 风扇和管道系统：太阳能空调系统中的风扇和管道系统用于将冷热空气传送到不同的区域。
风扇通过吹送室内空气，使其流经蒸发器和冷凝器，从而实现空调效果。
管道系统则用于连接各个组件，使制冷剂能够顺利循环。
总结：太阳能空调工作原理图中的各个组件相互配合，共同实现了空调系统的制冷效果。
太阳能电池板将太阳能转化为电能，直流电能转换器将其转换为交流电能，驱动压缩机工作。
压缩机将制冷剂的温度和压力提高，制冷剂经过蒸发器释放热量，使室内空气温度下降。
太阳能空调系统的设计及优化研究
太阳能空调系统的设计及优化研究一、引言随着全球能源问题的加剧，太阳能等可再生能源逐渐成为人们关注的焦点。
在能源消耗比较大的空调系统中，太阳能也逐渐得到应用。
本文旨在探究太阳能空调系统的设计及优化研究。
二、太阳能空调系统的构成太阳能空调系统主要由太阳能集热器、热水存储装置、制冷机组、膨胀阀、换热器、冷凝器、蒸发器和风道系统等组成。
其中太阳能集热器是实现太阳能空调系统的关键部件，其主要作用是收集太阳能，将其转化为热能，并传输到热水存储装置中。
热水存储装置可以存储热水，以便夜间或天气不好时使用。
制冷机组则用于将蒸发器内的制冷剂蒸发后，通过循环制冷，将空气冷却。
膨胀阀会将制冷剂放向蒸发器，从而实现低温制冷。
换热器则用于将热水与制冷剂进行热量交换。
冷凝器用于冷凝从蒸发器吸收的热量。
蒸发器用于使制冷剂被蒸发，从而有效降温。
风道系统用于将降温后的空气输送到室内。
三、太阳能空调系统的工作原理太阳能空调系统的工作分为两个过程：采集和利用太阳能热能，以及空气的低温处理。
1.采集和利用太阳能热能当太阳照射到太阳能集热器上时，集热器会将太阳能转化为热能，并将热能传输到热水存储装置中，再将太阳能转化为热能，将室内空气加热，并推送到室内。
2.空气的低温处理制冷机组中的制冷剂会经过膨胀阀流向蒸发器，从特定方向通过蒸发制冷，将制冷剂蒸发到蒸发器中。
在换热器中，热水和制冷剂之间进行热量交换，使制冷剂在蒸发器中进一步蒸发。
蒸发器中的空气被制冷剂冷却后，送到风道系统中，经过送风管道输送到室内。
四、太阳能空调系统的设计优化为了提高太阳能空调系统的效率，其设计可以从以下方面进行优化：1.太阳能集热器的设计：太阳能集热器的设计要考虑到光照范围、反射和散热等因素。
充分利用太阳光能、减少反射和散热，实现太阳能的充分收集，提高太阳能的利用率。
2.热水存储装置的设计：热水存储装置的设计要考虑到储水量、水温稳定性和耐压性。
增加储水量、提高水温稳定性和耐压性，可以实现长时间的太阳能收集。
太阳能吸收式制冷的工作原理
太阳能吸收式制冷的工作原理太阳能吸收式制冷是一种利用太阳能作为能源的制冷技术。
它通过将太阳能转化为热能，然后利用这种热能去驱动制冷循环，从而实现制冷的效果。
太阳能吸收式制冷的工作原理非常复杂，需要对太阳能的利用、热能的转化、吸收式制冷循环的运行等方面有深入的了解。
在接下来的内容中，将详细介绍太阳能吸收式制冷的工作原理。
1.太阳能的利用太阳能是地球上最为丰富的一种可再生能源。
它主要通过光线和热量的形式传递，可以被广泛利用。
在太阳能吸收式制冷中，最常见的方式是利用太阳能光伏电池板将太阳光转化为电能。
这些电能可以用来直接驱动制冷设备，或者用来加热工质，从而产生热能来驱动制冷循环。
2.热能的转化在太阳能吸收式制冷中，太阳能被转化为热能的方式非常多样。
最常见的方式是利用太阳能热能集热器，将太阳光聚焦在一个小面积上，产生高温。
这种高温可以用来加热工质，产生高温蒸汽或者高温液体，从而驱动制冷循环。
3.吸收式制冷循环吸收式制冷是一种基于溶剂对工质的选择性溶解性能而实现换热和再汽化的技术。
它通过利用吸收剂对工质的选择性溶解性能来实现制冷效果。
典型的吸收式制冷循环包括蒸发器、吸收器、发生器和冷凝器。
工质在蒸发器中受热蒸发，然后被吸收剂溶解，形成溶液，通过换热器将溶液送至发生器蒸发汽化，工质蒸汽通过冷凝器冷凝，释放热量，循环进行。
4.太阳能吸收式制冷的工作原理当太阳能被转化为热能后，可以用来加热工质。
工质的加热过程通常是在太阳能热能集热器中完成的。
当工质被加热至一定温度后，可以进入吸收式制冷循环。
首先，加热的工质进入蒸发器中，受热蒸发，产生蒸汽。
蒸汽经过换热器后进入吸收器，被吸收剂溶解，形成溶液。
此时的溶液富含工质，贫含吸收剂。
随后，富含工质的溶液通过换热器送至发生器，进行加热再汽化。
吸收剂在高温下释放出蒸汽，而工质则被捕获，净化。
蒸汽通过冷凝器后，变为液体，释放出热量。
而此时生成的纯净工质流向蒸发器再次完成循环。
5.太阳能吸收式制冷的特点太阳能吸收式制冷具有如下优点：a.能源环保：利用太阳能作为能源，不会产生二氧化碳等温室气体，对环境的影响较小。
太阳能空调知识大全
太阳能空调*概述太阳能空调，就是利用利用先进的超导传热贮能技术，用太阳能做能源，溴化锂制冷机用水做冷媒的空调设备。
整机没有任何氟利昂类化学产品，达到完全无污染和接近零运行费用。
太阳能空调的应用正好与季节相吻合。
夏季温度最高，空调负荷最大，需要的制冷量也最大，而此时阳光辐射最强，太阳能输出的能量也最大，太阳能空调提供的冷量也最大。
我国太阳能资源丰富，而且阳光辐射较强的时间也相当长，南方每年大约有6-8个月，北方也有4-6个月，所以太阳能作能源运行空调应该是大有可为的。
太阳能空调*技术特点目前太阳能空调的实现方式主要依靠太阳的热能进行制冷，这种制冷方式技术要求高，但成本低、无噪音、无污染。
吸收式制冷技术是利用吸收剂的吸收和蒸发特性进行制冷的技术，根据吸收剂的不同，分为氨-水吸收式制冷和溴化锂-水吸收式制冷两种。
它以太阳能集热器收集太阳能产生热水或热空气，再用太阳能热水或热空气代替锅炉热水输入制冷机中制冷。
由于造价、工艺、效率等方面的原因，这种制冷机不宜做得太小。
所以，采用这种技术的太阳能空调系统一般适用于中央空调，系统需要有一定的规模。
吸附式制冷技术是利用固体吸附剂对制冷剂的吸附作用来制冷，常用的有分子筛-水、活性炭-甲醇吸附式制冷。
目前，太阳能空调系统普遍采用成熟的淡化吸收式制冷技术。
太阳能空调*系统特点(1)系统结构及运行控制简单，不需要溶液泵或精馏装置。
因此，系统运行费用低，也不存在制冷剂的污染、结晶或腐蚀等问题。
如采用基本吸收式制冷循环的太阳能吸附式制冷机可以由太阳能驱动，无运动部件。
(2)制冷机的热水驱动温度与平板集热器集热温度优化计算后设计温度，可以保证使整个系统达到最高的效率。
(3)系统的制冷功率、太阳辐射及空调制冷用能在季节上的分布规律高度匹配，即太阳辐射越强，天气越热，需要的制冷负荷越大时，系统的制冷功率也应越大。
(4)与压缩式制冷系统相比，太阳能制冷系统是一种无污染，以免费的能源做为动力的制冷系统。
常见太阳能空调制冷技术的发展
常见太阳能空调制冷技术的发展太阳能空调制冷技术是一种利用太阳能来驱动空调系统进行制冷的新技术。
随着可再生能源的重要性日益凸显，太阳能空调制冷技术在近年来得到了广泛关注和研究。
本文将从太阳能空调制冷技术的发展历程、技术原理、应用现状和未来发展趋势等方面进行介绍。
太阳能空调制冷技术的发展可以追溯到上世纪70年代，当时的研究主要集中在单一太阳能集热系统上。
随着太阳能技术的不断进步，太阳能空调制冷技术开始受到更多的关注。
1980年代初，美国和欧洲开始对太阳能空调系统进行研究，试图将太阳能集热系统和吸收式制冷系统相结合，以实现全天候的空调制冷。
1990年代，太阳能空调制冷技术得到了长足的发展。
随着太阳能光伏技术的成熟和普及，太阳能空调技术也得到了快速发展。
不仅在实验室中获得了成功，还有一些商业建筑和住宅开始尝试使用太阳能空调系统。
二、太阳能空调制冷技术的技术原理太阳能空调制冷技术主要包括太阳能集热系统、吸收式制冷系统和储能系统等几个方面。
太阳能集热系统主要是利用太阳能来加热工质，产生高温热水或蒸汽。
这些高温热水或蒸汽可以用来驱动吸收式制冷系统，实现空调制冷。
吸收式制冷系统是太阳能空调制冷技术的核心部分。
它由吸收器、蒸发器、冷凝器和膨胀阀等组成。
通过循环工质在吸收器和蒸发器之间的吸收和蒸发过程，来实现制冷效果。
膨胀阀的作用是控制制冷剂的流量，使其处于适宜的温度和压力条件下，以保证制冷效果。
储能系统则是为了解决太阳能的不稳定性而设计的。
它可以用来储存白天收集的太阳能，以供夜晚或阴雨天使用。
目前，太阳能储能系统主要包括电池储能和热储能两种形式。
电池储能主要是利用太阳能发电系统将太阳能转化为电能并储存起来。
而热储能则是将太阳能转化为热能，并将其储存在蓄热罐中。
目前，在太阳能空调制冷技术的应用方面，主要集中在商业建筑和住宅两个领域。
商业建筑包括办公楼、酒店、商场等，这些建筑对空调的需求量较大，因此使用太阳能空调系统可以显著减少能源消耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析太阳能空调工作原理
所谓太阳能制冷，就是利用太阳集热器为吸收式制冷机提供其发生器所需要的热媒水。热媒
水的温度越高，则制冷机的性能系数(亦称COP)越高，这样空调系统的制冷效率也越高。例
如，若热媒水温度60℃左右，则制冷机COP约0~40；若热媒水温度90℃左右，则制冷机
COP约0~70；若热媒水温度120℃左右，则制冷机COP可达110以上。
实践证明，采用热管式真空管集热器与溴化锂吸收式制冷机相结合的太阳能空调技术
方案是成功的，它为太阳能热利用技术开辟了一个新的应用领域。
一:基本工作原理
太阳能吸收式空调系统主要由太阳集热器和吸收式制冷机两部分构成。
1吸收式制冷工作原理
吸收式制冷是利用两种物质所组成的二元溶液作为工质来进行的。这两种物质在同一
压强下有不同的沸点，其中高沸点的组分称为吸收剂，低沸点的组分称为制冷剂。常用的吸
收剂—制冷剂组合有两种：一种是溴化锂—水，通常适用于大型中央空调；另一种是水—氨，
通常适用于小型空调。
吸收式制冷机主要由发生器、冷凝器、蒸发器和吸收器组成。
本文以溴化锂吸收式制冷机为例。在制冷机运行过程中，当溴化锂水溶液在发生器内
受到热媒水加热后，溶液中的水不断汽化；水蒸气进入冷凝器，被冷却水降温后凝结；随着
水的不断汽化，发生器内的溶液浓度不断升高，进入吸收器；当冷凝器内的水通过节流阀进
入蒸发器时，急速膨胀而汽化，并在汽化过程中大量吸收蒸发器内冷媒水的热量，从而达到
降温制冷的目的；在此过程中，低温水蒸气进入吸收器，被吸收器内的浓溴化锂溶液吸收，
溶液浓度逐步降低，由溶液泵送回发生器，完成整个循环。
2太阳能吸收式空调工作原理
所谓太阳能吸收式制冷，就是利用太阳集热器为吸收式制冷机提供其发生器所需要的热
媒水。热媒水的温度越高，则制冷机的性能系数(亦称COP)越高，这样空调系统的制冷效率
也越高。例如，若热媒水温度60℃左右，则制冷机COP约040；若热媒水温度90℃左
右，则制冷机COP约070；若热媒水温度120℃左右，则制冷机COP可达110以上。
常规的吸收式空调系统主要包括吸收式制冷机、空调箱(或风机盘管)、锅炉等几部分，
而太阳能吸收式空调系统是在此基础上再增加太阳集热器、储水箱和自动控制系统。
在夏季，被集热器加热的热水首先进入储水箱，当热水温度达到一定值时，由储水箱向
制冷机提供热媒水；从制冷机流出并已降温的热水流回储水箱，再由集热器加热成高温热水；
制冷机产生的冷媒水通向空调箱，以达到制冷空调的目的。当太阳能不足以提供高温热媒水
时，可由辅助锅炉补充热量。
在冬季，同样先将集热器加热的热水进入储水箱，当热水温度达到一定值时，由储水
箱直接向空调箱提供热水，以达到供热采暖的目的。当太阳能不能够满足要求时，也可由辅
助锅炉补充热量。
在非空调采暖季节，只要将集热器加热的热水直接通向生活用储水箱中的热交换器，就
可将储水箱中的冷水逐渐加热以供使用。
二:空调及供热综合示范系统
为了将太阳能吸收式空调技术付诸实际应用，根据“九五”国家科技攻关计划任务，北
京市太阳能研究所于1999年9月建成一套我国目前最大的太阳能吸收式空调及供热综合示
范系统。
1安装地点概况
太阳能空调示范系统建在山东省乳山市。乳山市位于山东半岛的东南端，北接烟台，西
临青岛，南濒黄海。该地区有较好的太阳能资源，年平均日太阳辐照量为173MJ／m2。
当地夏季最高气温331℃，冬季最低气温－78℃，夏季和冬季分别有制冷和采暖的要
求，因此是安装太阳能空调系统的合适地点。
乳山市银滩旅游度假区利用本地区自然条件，大力发展旅游事业，正在筹建“中国新能
源科普公园”。科普公园计划建造包括风能馆、太阳能馆等在内的8个馆、厅。太阳能空调
系统就建在科普公园内的太阳能馆。
在这里人们不仅可以参观太阳能科普展品，增长太阳能科普知识，了解最新的太阳能技
术，并且在参观和娱乐的同时可亲身感受到太阳能空调和采暖所营造的舒适环境。
2主要技术性能
新建的太阳能空调系统由热管式真空管集热器、溴化锂吸收式制冷机、储热水箱、储冷
水箱、生活用储热水箱、循环泵、冷却塔、空调箱、辅助燃油锅炉和自动控制系统等部分组
成。系统安装完成后，经过冬、春、夏三季运行和测试，达到表1的主要技术性能。
3系统设计特点
(1)太阳能与建筑有机结合
整个太阳能馆的总体设计既使建筑物造型美观、新颖别致，又能满足集热器安装的要
求。依据这个原则，建筑物的南立面采用大斜屋顶结构，一则斜面的面积比平面大得多，可
以布置更多的集热器；二则在斜面上布置集热器时无需考虑前后遮挡问题，而且造型也非常
美观。斜屋顶倾角取35°，与当地纬度接近，有利于集热器充分发挥作用。
(2)热管式真空管集热器提高了制冷和采暖效率
热管式真空管集热器是北京市太阳能研究所的一项重大科技成果，具有效率高、耐冰冻、
启动快、保温好、承压高、耐热冲击、运行可*等诸多优点，是组成高性能太阳能空调系统
的重要部件。热管式真空管集热器可为高效溴化锂制冷机提供88℃的热媒水，从而提高整
个系统的制冷效率；这种集热器还可在北方寒冷的冬季有效地工作，为建筑物供暖。
