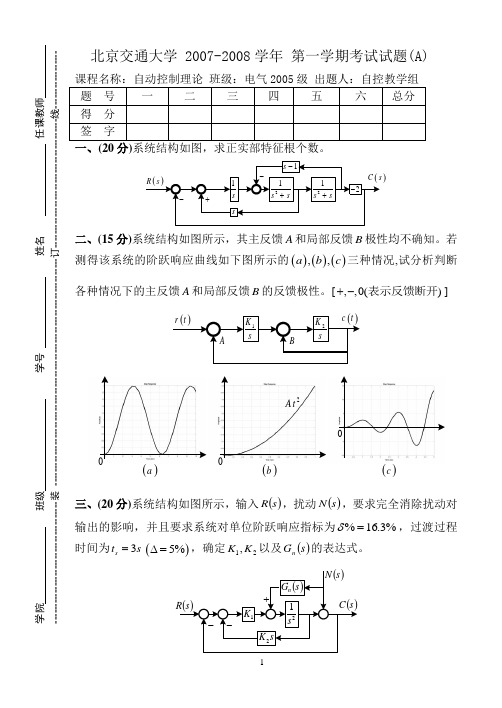

北京交通大学 2007-2008学年 第一学期考试试题(A)课程名称：自动控制理论 班级：电气2005级 出题人：自控教学组)二、(15分)系统结构如图所示，其主反馈A 和局部反馈B 极性均不确知。
若测得该系统的阶跃响应曲线如下图所示的()()(),,a b c 三种情况,试分析判断各种情况下的主反馈A 和局部反馈B 的反馈极性。
[,,0()+-表示反馈断开]()a ()b ()c三、(20分)系统结构如图所示，输入()s R ，扰动()s N ，要求完全消除扰动对输出的影响，并且要求系统对单位阶跃响应指标为%3.16%=δ，过渡过程时间为s t s 3=()5%∆=，确定21,K K 以及()s G n 的表达式。
学院 班级 学号 姓名 任课教师 ------------------------------------装 -------------------------------------------------------------------订--------------------------------------线-----------------四、(20分)设某闭环系统的特征方程为()()012=+++s k a s s 。
试确定其负反馈根轨迹(k 从0到∞变化)；满足条件：① 负实轴上无根轨迹时的参数a ；② 负实轴上有一段根轨迹时的参数a 。
并分别画出①、②种情况下的相应根轨迹的大致图形[①、②各画一个图即可]。
五、(10分)某单位负反馈二阶系统，开环传函为()2222nK n nG s s s ωζωω=++，当开环增益1=K 时，开环幅相频率特性如图所示；当2=ω时，曲线与虚轴的交点是1-。
)r r M ωω⎡⎤==⎢⎢⎣①确定开环传递函数()s G K 。
②求出闭环系统的传递函数，求出闭环系统的r ω，并求出闭环系统的r M 。
六、(15分)系统框图如图()a ，其中()()()101.0105.02++=s s s s G 。
模拟电子技术习题及答案7

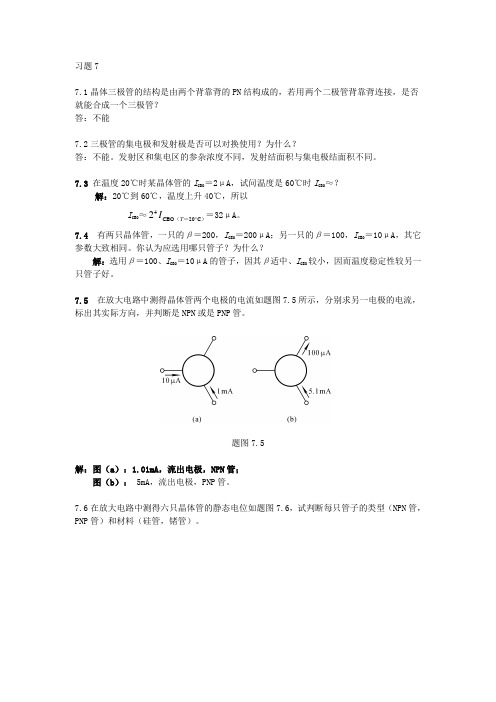

习题77.1晶体三极管的结构是由两个背靠背的PN 结构成的，若用两个二极管背靠背连接，是否就能合成一个三极管？ 答：不能7.2三极管的集电极和发射极是否可以对换使用？为什么？答：不能。
发射区和集电区的参杂浓度不同，发射结面积与集电极结面积不同。
7.3 在温度20℃时某晶体管的I CBO ＝2μA ，试问温度是60℃时I CBO ≈？解：20℃到60℃，温度上升40℃，所以I CBO ≈4CBO 20C 2T I （＝）＝32μA 。
7.4 有两只晶体管，一只的β＝200，I CEO ＝200μA ；另一只的β＝100，I CEO ＝10μA ，其它参数大致相同。
你认为应选用哪只管子？为什么？解：选用β＝100、I CBO ＝10μA 的管子，因其β适中、I CEO 较小，因而温度稳定性较另一只管子好。
7.5 在放大电路中测得晶体管两个电极的电流如题图7.5所示，分别求另一电极的电流，标出其实际方向，并判断是NPN 或是PNP 管。
题图7.5解：图（a ）：1.01mA ，流出电极，NPN 管；图（b ）： 5mA ，流出电极，PNP 管。
7.6在放大电路中测得六只晶体管的静态电位如题图7.6，试判断每只管子的类型（NPN 管，PNP 管）和材料（硅管，锗管）。
题图7.6解：晶体管三个极分别为上、中、下管脚，答案如题表7.6所示。
题表7.67.7 电路如题图7.7所示，晶体管导通时基射电压V BE ＝0.7V ，β=50。
试分析V BB 为0V 、1V 、1.5V 三种情况下T 的工作状态及输出电压V O 的值。
题图7.7 解：（1）当V BB ＝0时，T 截止，V O ＝12V 。
（2）当V BB ＝1V 时，因为 BB BEBQ b60V V I R -==μAC B O CC CQ C 3mA 3VI I V V I R β===-=所以T 处于放大状态。
（3）当V BB ＝3V 时，因为 BB BEB b160V V I A R μ-== 假设T 处于放大状态，则C B O C C BE8mACE CC I I V V V I R V β====-=-12V ＜与假设矛盾，所以T 处于饱和状态。
北京交通大学期末考试试卷

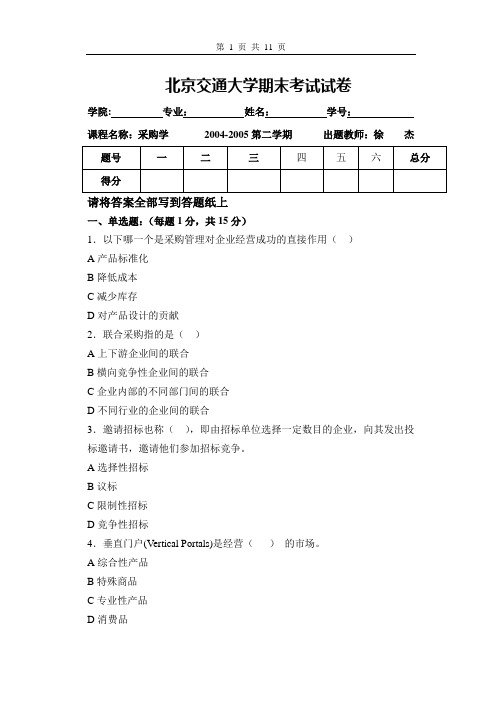

北京交通大学期末考试试卷学院: 专业：姓名：学号：课程名称：采购学2004-2005第二学期出题教师：徐杰请将答案全部写到答题纸上一、单选题：（每题1分，共15分）1．以下哪一个是采购管理对企业经营成功的直接作用（）A产品标准化B降低成本C减少库存D对产品设计的贡献2．联合采购指的是（）A上下游企业间的联合B横向竞争性企业间的联合C企业内部的不同部门间的联合D不同行业的企业间的联合3．邀请招标也称（），即由招标单位选择一定数目的企业，向其发出投标邀请书，邀请他们参加招标竞争。
A选择性招标B议标C限制性招标D竞争性招标4．垂直门户(Vertical Portals)是经营（）的市场。
A综合性产品B特殊商品C专业性产品D消费品5．即时制采购的根本目的是（）A提高质量B减少供应商数量C消除库存，减少不必要的浪费D充分交流信息6．数量仅20%的（）占据了采购价值的80%A战略采购品和集中采购品B集中采购品和正常采购品C集中采购品和瓶颈采购品D战略采购品和瓶颈采购品7．以下哪种情况的典型后果是过高的采购成本，以及原本可用的供应商由于达不到规格的要求而被排除。
（）A标准化的缺乏B松散的规格C倾斜的规格D苛刻的规格8．以下哪一项不是选择、评价供应商的短期标准：（）A商品质量合适B价格水平低C供应商内部组织和管理良好D交付及时9．供应商审核的最高层次是：（）A产品层次B工艺过程层次C质量保证层次D公司层次10．在不同类型的供应商关系中，以下哪一种是最高层次的供需关系：（）A共度风险的供应商B运作相互联系的供应商C自我发展的伙伴供应商D需持续接触的供应商11．降低采购成本的最高境界是（）A通过谈判降低采购成本B通过价格折扣降低采购成本C通过供应商早期参与产品开发降低成本D通过招标的方式降低成本12．价值分析中的价值指的是（）A功能比成本B性能比价格C质量比价格D质量比成本13．对于一些规模大、产品种类多、原材料需求差异性大、各子公司的地理位置距离远的企业，可采用（）的采购机构设置模式。
模拟电子技术基础B卷

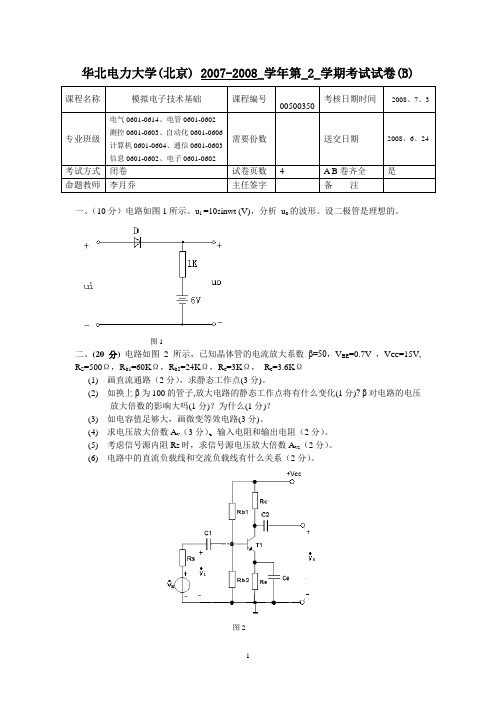

华北电力大学(北京) 2007-2008_学年第_2_学期考试试卷(B)课程名称模拟电子技术基础课程编号00500350考核日期时间2008、7、3专业班级电气0601-0614、电管0601-0602测控0601-0603、自动化0601-0606计算机0601-0604、通信0601-0603信息0601-0602、电子0601-0602需要份数送交日期2008、6、24考试方式闭卷试卷页数 4 A B卷齐全是命题教师李月乔主任签字备注一、（10分）电路如图1所示。
u i =10sinwt (V)，分析u o的波形。
设二极管是理想的。
图1二、(20分) 电路如图2所示，已知晶体管的电流放大系数β=50，V BE=0.7V ，V CC=15V,R S=500Ω，R b1=60KΩ，R b2=24KΩ，R C=3KΩ，R e=3.6KΩ(1) 画直流通路（2分），求静态工作点(3分)。
(2) 如换上β为100的管子,放大电路的静态工作点将有什么变化(1分)? β对电路的电压放大倍数的影响大吗(1分)？为什么(1分)？(3) 如电容值足够大，画微变等效电路(3分)。
(4) 求电压放大倍数A v（3分）、输入电阻和输出电阻（2分）。
(5) 考虑信号源内阻R S时，求信号源电压放大倍数A vs（2分）。
(6) 电路中的直流负载线和交流负载线有什么关系（2分）。
图2三、（10分）什么是集成运算放大器（4分）？什么是零点漂移（2分）？产生零点漂移的主要原因是什么（2分）？衡量一个电路抑制零点漂移的能力的指标是什么（2分）？四、（10分）电路如图3所示，设运放是理想的，计算V0=？图3五、（10分）电路如图4所示，用相位平衡条件判断该电路能否产生正弦波振荡（5分），要求画出其交流通路（2分），并在交流通路中标出V i、，V o、V f（3分）。
图4六、（10分）电路如图5所示，已知ui=12sinωt（V）。
2007-2008(2)模电--A卷
华北电力大学(北京) 2007-2008_学年第_2_学期考试试卷(A)一、（20分）电路如图1(a) 所示。
电路参数为：－V CC=－12V、R C=2kΩ、R B=360kΩ；晶体管T为锗管，其==60,负载电阻R L=2kΩ。
试求：(1) 画出直流通路，标示参考方向（2分），求电路的静态工作点I B、I C及V CE值（3分）；(2) 画出小信号等效电路（2分），求电压放大倍数A v（4分）；（3）求输入电阻R i（2分）及输出电阻R o（2分）；（4）求源电压增益A vs（2分）。
（5）若v o中的交流成分出现图1 (b)所示的失真现象，问是截止失真还是饱和失真？为消除此失真，应调整电路中的哪个元件？如何调整？（3分）(a) (b)图1二、（10分）图2(a) 是固定偏流放大电路，图2 (b)给出了BJT的输出特性曲线及交、直流负载线，试求：（1）电源电压V CC ，静态电流I B ，I C ，管压降V CE的值。
（4分）（2）电阻R b ，R c的值。
（2分）(3) 输出电压的最大不失真幅度。
（1分）（4）要使该电路能不失真地放大，基极正弦电流的最大幅值是多少？（1分）（5）若放大电路带有负载，请示意性地画出此种情况下的交流负载线。
（2分）(a) (b)图2三、（4分）电路如图3(a)所示，其输入电压u I1和u I2的波形如图3（b）所示，二极管导通电压U D＝0.7V。
试画出输出电压u O的波形，并标出幅值。
图3四、（15分）反馈放大电路如图4(a)、（b）所示。
（1）判断各电路中存在的级间交流反馈的极性（2分），要求画出交流通路（2分），并在交流通路中标出瞬时极性（2分），标明反馈信号的位置（2分）。
（2）对于级间交流反馈为负反馈的电路，进一步判断反馈的类型（2分），并说明该反馈对放大电路输入电阻和输出电阻的影响（2分）。
（3）按深度负反馈的条件估算负反馈电路的输出电压（写出表达式）。
数字电子技术基础--2007-2008(1)--48学时--B卷--试题与答案
华北电力大学(北京) _2007-2008学年第_1_学期考试试卷(B)班级: 姓名: 学号:一、（16分）设计一个三人表决电路，结果按“少数服从多数”的原则决定,但是其中一个人有最终的否决权，即只要这个人不同意，这件事就不能通过，但是这个人如果同意了这件事，这件事也不一定能通过，还要看另外两个人的意见，结果按“少数服从多数”的原则决定。
答案：（1）约定：三个人的意见分别用字母A 、B 、C 表示，表决结果用字母L 表示。
设同意用逻辑“1” 表示；不同意用逻辑“0” 表示。
表决结果通过用逻辑“1” 表示；没通过用逻辑“0” 表示。
同时约定A 是那个有最终的否决权的人。
（2）根据设计要求建立该逻辑函数的真值表。
ACAB L +=二、（１4分）用维持阻塞D 触发器设计一个同步计数器,计数器的输出Q 3、Q 2、Q 1的状态转换为要求：（１）列出状态转换驱动表（8分）（２）求出最简驱动方程（6分） 答案：n n nQ Q Q D 3123+= n n Q Q D 322=n n Q Q D 311=三、（14分）逻辑电路如图所示，试分析其逻辑功能（包括逻辑表达式、真值表并说明其逻辑功能）。
（1）()ABCi B A Co Ci B A S +∙⊕=⊕⊕=（6分）（2）（8分）（3）全加器（2分） 四、（16分）555定时器接成的电路如下图所示。
1． 该电路的名称是什么？ 2． 若 +V CC =+10V ,R=10K 欧,C=300PF, 计算其暂态脉冲宽度t po 3． 给定输入的波形，画出电容电压的波形和对应的输出波形。
Ov Cv I答案：（1）单稳电路（3分）（2）t po =1.1×10×103 ×300×10-6=3.3×10-6秒（3分） （3）（4分）五、 （8分）电路如图所示（1）运放工作在线性区还是非线性区？（2分） （2）这是哪种类型的解码网络？（2分）（3）求当D 4 D 3 D 2 D 1 D 0=10011 时输出电压V 0的值。
模拟电子技术试卷七及答案
试卷七一：选择正确答案填入空内(每题2分,共20分)1.当场效应的漏极直流电流I D从2mA变为4mA时，它的低频跨导g m将___。
A.增大B.不变C.减小2.已知图所示电路中V CC=12V，Rc=3KΩ，静态管压降U CEQ=6V；并在输出端加负载电阻R L，其阻值为3KΩ。
当U i=1mV时，将R w调到输出电压刚好不失真，若此时增大输入电压，则输出电压波形将____。
A.顶部失真B.底部失真C.为正弦波3.互补输出极采用共集形式是为了使____。
A.电压放大倍数的数值大B.最大不失真输出电压大C.带负载能力强4.电路如图所示，T1与T2管为超β管，电路具有理想的对称性。
选择合适的答案填入空内。
电路采用超β管能够_____。
A.增大输入级的耐压值B.增大放大能力C.增大负载能力5.要使BJT具有放大作用，就必须保证（）A.发射结正偏；集电结正偏B.发射结反偏；集电结反偏C.发射结正偏；集电结反偏D.发射结反偏；集电结正偏6.在射极耦合差分放大电路的静态分析中，当输入信号为差模信号和共模信号的叠加时，双端输出电路（）A.只放大差模信号，抑制了共模信号B.抑制了差模信号，放大了共模信号C.两者都放大D.两者都抑制7 已知某放大电路的波特图如图所示，填空：电路的下限频率f L≈_____H Z，上限频率f L≈_____KH Z。
8.为了稳定放大电路的输出电流，应引入_____负反馈；A.电压B.电流C.串联D.并联9.已知电路如图所示，T1和T2管的饱和压降∣U CES∣=3V，V CC=15V，R L=8Ω，最大输出功率P om_____。
A.≈28WB.=18WC.=9W10. 开关型直流电源比线性直流电源效率高的原因是_______。
A.调整管工作在开关状态B.输出端有LC滤波电路C.可以不用电源变压器二：判断下列说法是否正确，用“√”或“×”表示结果填入空内。
1.处于放大状态的晶体管，集电极电流是多子漂流运动形成的。
北京交通大学05级电力电子学考试试题（A卷）
北京交通⼤学05级电⼒电⼦学考试试题（A卷）北京交通⼤学学⽣考试试题课程名称：电⼒电⼦学（A 卷） 2007 –2008学年 2学期出题：课程组⼀、单选题（每题2分，共20分）1、单相半控桥整流电路的两组触发脉冲在相位上依次相差：① 60°② 120°③ 180° ④ 360°2、在单相全控桥⼤电感负载电路中，晶闸管可能承受的最⼤正向电压为：① 0.707U 2② 1.414U 2③ 2.828U 2 ④ 3.14U 23、下列功率器件中，哪种最适合于⼩功率、⾼开关频率的变换器？① SCR② IGBT③ MOSFET4、可实现有源逆变的电路为：①三相半控桥整流电路②三相半波可控整流桥带续流⼆极管电路③单相全控桥接续流⼆极管电路④单相全控可控整流电路5、⽆源逆变电路属于① AC/DC 变换器② DC/AC 变换器③ AC/AC 变换器④ DC/DC 变换器6、单端反激式变换器是以下哪种变换器的派⽣电路？① BUCK 变换器②丘克变换器③ BOOST 变换器④ BUCK —BOOST 变换器7、单相电压型脉冲整流器正常⼯作的条件是：① U d ＞ U N ② U d ＜ U N ③ U d ＞2U N ④ U d ＜2U N 8、在下列⼏种说法中哪⼀种说法是正确的？①交流电⼒控制电路可以改变输出电压、电流和频率。
②交流调压电路⼀般采⽤相控⽅式⼯作，⽤于控制交流输出电压的有效值。
学院班级学号姓名 ------------------------------------装 -------------------------------------------------------------------订--------------------------------------线-----------------③在交流电⼒控制电路中，交流调功电路最适合于⽤作调光台灯电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京交通大学考试试题及参考答案
课程名称：模拟电子技术 2007-2008学年第二学期 出题教师：集体
班 级： 学生姓名_________ 学号_________
题号 一 二 三 四 五 六 七 八 总分
得分
阅卷人
一、填空（15分）
1. 变容二极管在利用其变容特性工作时，应使变容二极管工作在_____________
工作状态。
2. MOS管是______________器件，小信号工作时可以等效成______________源。
3. _______比例运算电路的输入电阻大，而_______比例运算电路的输入电阻小。
4. NMOS管的衬底是_______型半导体，使用时应接到比源极和漏极电位_______的
电位上。
5. 二极管的V-A特性和工作范围如图1所示，工作点在Q，试求二极管的直流电
阻Rbe的电阻值是______________和交流电阻rbe的电阻值是______________。
图1
1. 在共射、共集、共基三种基本放大电路中，可以放大电压、不能放大电流的是
_______，不能放大电压、可以放大电流的是_______，输入电阻最小的是_______，
输出电阻最小的是_______。
2. 结型场效应管的栅源极间必须加_______偏置电压才能正常放大；P沟道MOS管
的栅源极间必须加_______偏置电压才能正常放大。
解答：
1. 反向偏置；或反向电压工作。
2. 电压控制；电压控制电流源。
3. 同相；反相。
4. P；低。
5.
367欧姆；100欧姆
6. 共基；共集；共基；共集
7. 反向；反向
二、选择填空（10分）
1. 如图2所示单级共射放大电路及输出特性曲线，图中MN为直流负载线。
(a)
(b)
图2
(1) 要将静态工作点由Q1点调整到Q2，应__________；
(2) 要将静态工作点由Q1点调整到Q3，应__________。
A．增大RB B．减小RB C．增大RC D．减小RC E．增大UCC F．减
小UCC
2. 如图3是低频功率放大器，请回答下列问题。
(1) 最大输出功率近似为______W。
(2) 级间负反馈元件________。
(3) 电路的反馈类型是____________。引入此反馈可使输入电阻____________。
(4) 要大幅度增加共模抑制比，应将此电路中的_____________改变为
____________。
(5) 在没有交越失真的情况下，A、B两点间电压约为____________V。此功率放
大器是______类工作状态。
图3
解答：
1．(1) B
(2) C （注意：F不对，因为如果减小UCC，虽然直流负载线向左边平移，IB也将
减小）
2. (1) 9W。
(2) R10
(3) 电压串联负反馈；提高
(4) R6；恒流源
(5) 2.8V；甲乙类
三、判断题（5分）
1. 单级放大电路只要接负反馈，就一定稳定增益。（ ）
2. 既然电压负反馈稳定输出电压，那么必然稳定输出电流。（ ）
3. 在放大电路中采用复合管后，使电流增益提高，那么电压增益也一定能提高。
（ ）
4. 同相加法器和同相型运放一样，各输入电阻均为无穷大。（ ）
5. 放大电路负载开路因此没有反馈作用。（ ）
解答：对；错；错；错；错
四、计算、简答题（60分）
1. （8分）如图4所示电路，已知电路输入电压波形，画输出电压波形。
图4
解：
输出电压波形如图4（a）所示。
图4（a）
2. （10分）运放电路如图5所示，是一个电压——电流变换电路。试求IL表达
式；并求输出Uo与Ui关系式。
图5
解答： ，
3. （15分）如图6所示放大电路，已知场效应管的UGS,off、IDSS、gm以及双极型三
极管hfe和电路参数，求：
（1） 写出静态工作点的表达式；
（2） 画出微变等效电路；
（3） 写出放大器的电压增益AU、输入电阻Ri′和输出电阻Ro′的表达式。
图6
解答：
（1） 静态工作点的计算表达式
场效应管VT1的静态工作点：
三极管VT2的静态工作点：
（2） 微变等效电路如图6（a）所示。
图6（a）
（3）
4. （15分）如图7所示电路，已知UCC = 18V，RL = 16Ω，R4 = 10kΩ，R5 = 150kΩ，
T1和T2的饱和管压降|U
CES
| = 0.7V。
（1） 电路有哪几部分构成；
（2） 电源电压不变，此电路要降低管子的损耗应改变电路中的何种参数值？
（3） 此电路引入了何种反馈？深度负反馈下的电压增益为多少？
（4） 要改成电压并联反馈应如何改动电路？
图7
解答：
（1） 第一级电路是由运放构成的反馈放大器；第二级电路是OCL甲乙类功率
放大器。
（2） 提高RL。
（3） 电压串联负反馈。
（4） 电压并联负反馈电路图如图7（a）所示。
图7（a）
5. （12分）已知电压增益函数为
（1）画出幅频特性的渐近线波特图；
（2）求中频电压增益AU(dB)、低频截频fL和高频截频fH。
解答：
解：
（1）根据系统电压增益函数，可得系统频率响应函数为
其标准形式为
系统幅频特性的渐进线波特图如8图所示。
图8
（2）由图8可知：
中频电压增益AU为60dB。
低频截频fL为15.9Hz。
高频截频fH为1.59 104Hz。
五、设计题（10分）
已知μA741(LM324)运算放大器（通用型运算放大器）的增益带宽积为1MHz，
试利用μA741(LM324)运算放大器设计一个增益为60dB的音频放大器（带宽为
20kHz）。
要求：
（1） 画出电路图，标明参数；
（2） 求出实际带宽。
解法一：
（1）增益20lg|AU| = 60dB ,即 AU = 1000。设计电路图如图9所示。
图9
（2）求出实际带宽。
单级增益为： AU1 =－31.6
带宽： ，满足题目带宽大于20kHz的要求。
实际带宽约为31.6kHz。
解法二：
(1)增益20lg|AU| = 60dB ,即 AU = 1000。
设计电路图如图10所示。
图10
（2）总的实际增益
总的实际带宽 ，满足题目要求。
北京交通大学 课程考试试卷分析
课程名称：模拟电子技术（A） 开课单位：电子信息工程学院 考试时间：2008.1.15
考试班级
05电子系 实考人数 433人
分数段落
100～90分 89～80分 79～70分 60～60分 59～50分 49～0分
人数
38 125 142 78 45 5
比例
8.7% 28.8% 32.7% 18% 10.3% 1.1%
均值
75．23分 标准差 14．66
综
合
分
析
2007--2008学年第2学期模拟电子技术命题共有大题四题：
（一）填空：（15分）
难度中。覆盖知识点为：第二章的二极管；第三章的基本放大器、差放、功率放大器、频率特
性；第四章的场效应管放大器；MOS集成电路；
（二）选择题：（10分）
难度中。覆盖知识点为：第五章的负反馈；第三章的基本放大器、差放、功率放大器；第五章
的负反馈；以上两题考试情况：
以上两题的总分为25分，主要涉及基本概念，平均得16分左右。说明对基本概念掌握较好，
但有些概念掌握的不够准确。但基本达到教学要求，实现了考核目标。
（三）简答题（5分）
难度中上。覆盖知识点为：第三章的放大电路动、静态分析；差动放大器、频率相应、功率放
大器；第五章负反馈放大电路。第四章MOS集成电路。第六章的集成电路的线性应用；
第三题考试情况：本题的总分为5分，主要考察多级放大的基本概念以及分析计算方法，为场
效应管与晶体三极管结合的题目，难度适中，考试结果平均得4分左右。说明对基本概念掌握较好，
个别概念掌握的不够准确。
（四）分析、计算题（60分）
难度中上。覆盖知识点：第五章的负反馈；第三章的基本放大器、差放、功率放大器；第五章
的负反馈；
第四题考试情况：本题的总分为60分，难度略高。考试结果平均得28分左右。说明对知识点
处理掌握得不够准确。
分数的统计图表如下：
总体分析：内容上覆盖第一到第六章，符合原国家教委颁布的教学指导。从题型上有概念题、分析
题、设计题和综合题。从难度上分析取的是中或中上（综合为中上）。与前三年期末试卷比较，重
复题为零。由统计图表可以看出，成绩分布情况基本呈正态分布，高峰段在70～85分之间，与预
期的情况基本吻合。另外不及格人数出现高峰以及缺考人数增加是由于重修人数大部分处于此分数
