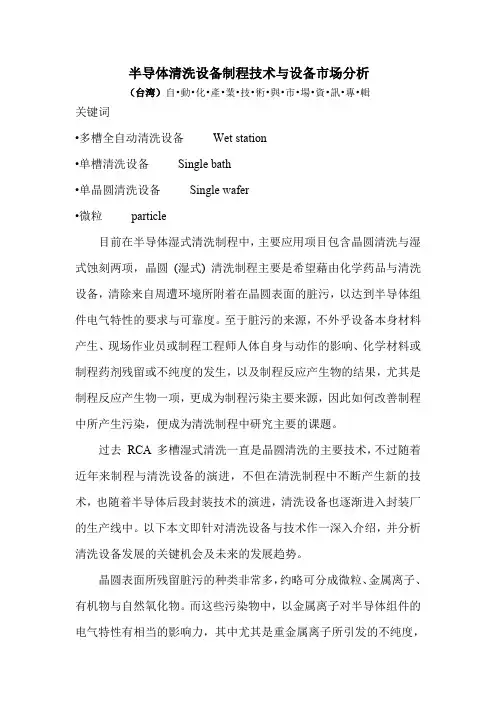

半导体清洗设备制程技术与设备市场分析
半导体清洗设备制程技术与设备市场分析
（台湾）自•動•化•產•業•技•術•與•市•場•資•訊•專•輯
关键词
•多槽全自动清洗设备 Wet station
•单槽清洗设备 Single bath
•单晶圆清洗设备 Single wafer
•微粒 particle
目前在半导体湿式清洗制程中，主要应用项目包含晶圆清洗与湿式蚀刻两项，晶圆 (湿式) 清洗制程主要是希望藉由化学药品与清洗设备，清除来自周遭环境所附着在晶圆表面的脏污，以达到半导体组件电气特性的要求与可靠度。至于脏污的来源，不外乎设备本身材料产生、现场作业员或制程工程师人体自身与动作的影响、化学材料或制程药剂残留或不纯度的发生，以及制程反应产生物的结果，尤其是制程反应产生物一项，更成为制程污染主要来源，因此如何改善制程中所产生污染，便成为清洗制程中研究主要的课题。
过去 RCA 多槽湿式清洗一直是晶圆清洗的主要技术，不过随着近年来制程与清洗设备的演进，不但在清洗制程中不断产生新的技术，也随着半导体后段封装技术的演进，清洗设备也逐渐进入封装厂的生产线中。以下本文即针对清洗设备与技术作一深入介绍，并分析清洗设备发展的关键机会及未来的发展趋势。
晶圆表面所残留脏污的种类非常多，约略可分成微粒、金属离子、有机物与自然氧化物。而这些污染物中，以金属离子对半导体组件的电气特性有相当的影响力，其中尤其是重金属离子所引发的不纯度，将严重影响闸氧化层的临界崩溃电压、起始电压漂移与 P-N 接合电压，进而造成制程良率的降低。所以，针对制程所使用的化学品与纯水，必须进行严格的纯度控制以有效降低生产过程所产生的污染源。由于集成电路随着制作集积度更高的电路，其化学品、气体与纯水所需的纯度也将越高，为提升化学品的纯度与操作良率，各家厂商无不积极改善循环过滤与回收系统，如 FSI 公司提出point-of-generation
（点产生）与 point-of-use （点使用）相结合，比起传统化学瓶的供应方式，有着更佳的纯度。 （注：POUCG点再生）
在半导体制程中，无论是在去光阻、化学气相沈淀、氧化扩散、晶圆研磨以后等各阶段制程都需反复清洗步骤，而在晶圆清洗部分也概略分为前后段清洗两部分 (在晶圆生产处理过程中大致可区分为前段与后段制程，前后段以金属制作蒸镀、溅镀为分界)，在前段制程清洗方面，如 Preclean、扩散、氧化层与氮化层的去除、复晶硅蚀刻与去除。后制程段清洗方面，包含金属间介电层与金属蚀刻后之清洗、光阻去除前后的清洗、CMP 制程后之清洗等。
由于晶圆污染来源除一般微粒 (particle) 附着于晶圆表面上，并可能是污染物与晶圆表面之间产生连接，包含如多种化学键结，甚至于脏污被氧化层或有机物薄膜所深埋，即使经过多次的物理力洗濯或冲刷，均无法彻底去除此脏污，并有可能产生回污或交互污染。因此，清洗的方法除了物理力或溶解的洗净外，对于晶圆表面施予微量蚀刻(Micro-etching) 的化学清洗方式 (如下表一)，便成了不可或缺的关键技术。半导体清洗设备以清洗方式目前依分类大致可分为：(1)多槽全自动清洗设备(Wet Station)；(2)单槽清洗 (Single Bath) 设备；(3)单晶圆清洗 (Single Wafer) 设备等几大类。
表一 清洗液种类与其使用目的
清洗液名称 目的
1. APM：NH4OH/H2O2/H2O 去除微粒、金属离子与轻有机物。
2. HPM：HCl/H2O2/H2O 去除重金属离子、碱金属离子与金属的氢氧化物。
3. DHF：HF/DI 去除自然的二氧化硅层、硅玻璃
( PSG, BPSG) 以及铜以外的金属离子便裸露硅层提供其它化学液作用。
4. SPM：H2SO4/H2O2 去除重有机物与氧化物。
5. FPM：HF/H2O2/H2O 去除自然的二氧化硅层。
6. BHF：HF/NH4F 去除氧化薄膜。
7. Hot H3PO4 氮化硅层之图案制作或去除。
資料來源：工研院機械所；工研院 IEK(2003/12)
一、多槽全自动清洗设备 (以下简称 Wet Station)
Wet Station 架构上由于药液槽和纯水的清洗槽是完全独立的，所以多槽且占地大便成为其主要特征，而药液槽中通常具有温度控制器、流量控制器、液面感知器以及循环系统等。导因于不同药液分置于不同的槽中，且其后必定接有一纯水清洗槽，再加上最后的清洗槽与干燥槽，整个清洗系统不庞大都很难。然而其优点为应用范围较广、产能高且产品技术成熟度高；而其缺点为洁净室占地大、化学品与纯水耗量多、蚀刻均匀度控制不易、晶圆间互污严重、设备机动调整弹性度不高。
由于此种清洗方式之设备发展较早，因此产品应用相当成熟，如
DNS、TEL、Kaijo、Mattson、SCP、SEZ 等厂商皆有推出 Wet Statation
的产品，目前市场的产品仍以日制为主。就目前整体市场来说，全球
Wet Statation 清洗设备市场规模 2002 年市场规模为 6.1 亿美元，较
2001 年衰退41.2%，其中北美市场规模 2.2 亿美元，为全球最大 Wet
Statation 市场，其次为台湾与日本市场，市场规模分别为 1.15 亿与1.12 亿美元。就主要厂商来说，目前 DNS 握有最大市场占有率，其次为 SCP Global、TEL。
表二 Wet Station 市场规模 单位：百万美元
地区别 2000 2001 2002 2002 市场比重(%)
北美 341.3 317.7 218.0 35.7
日本 311.3 284.6 112.0 18.4
南韩 134.9 97.6 44.0 7.2
台湾 271.4 153.3 114.5 18.8
亚洲与其它地区 94.3 85.4 63.2 10.4
欧洲 106.9 100.5 58.7 9.6
全球市场 1,260.2 1,039.0 610.4 100.0
資料來源：Dataquest；工研院 IEK(2003/12)
在国内厂商方面包含弘塑 、嵩展科技已推出RCA 清洗制程产品，目前已生产应用于 IC 半导体及光电通讯用 4 吋、6 吋、8 吋芯片制程用化学清洗蚀刻、光阻去除、Batch 式 Wet Station、零件清洗等设备，其中弘塑科技并于 2002 年开发出 12 吋晶圆制程的
Batch 式 Wet Station 清洗设备机台。
二、单槽清洗设备
单槽式 (Single Bath 或 One Bath) 清洗设备是因应 12 吋晶圆时代来临，减少占地面积、减少清洗步骤，以及降低化学液用量之新式清洗设备。
此类设备将药液槽和纯水的清洗槽结合在一起，所以单槽且占地小便成为其主要特征。其优点为较佳的环境制程与微粒控制能力、洁净室占地小、化学品与纯水耗量较少、设备机动调整弹性度较高;而其产能较低、晶圆间仍有互污为主要缺点，目前较少厂商采用此类型的设计。在单槽清洗设备主要供货商方面，有 DNS、CFM、Steag 与
FSI International 四家公司。
三、单晶圆清洗设备
单晶圆清洗设备为这几年来各设备厂开发相当积极的设备，其主要优点包含提高制程环境控制能力与微粒去除率、设备占地小、化学品与纯水耗量少、极富弹性的制程调整能力等特色，使其具有成为未来 IC 晶圆厂清洗设备的主流的架势，尤其单晶圆旋转清洗设备在
Metal 后的清洗，因其能有效解决 Pattern 经清洗后所造成腐蚀破坏的现象，进而改善良率的下降，而Wet Station 与单槽清洗设备尚无法克服此一问题。另外单晶圆清洗设备并可根据需求，可以分为：(1)旋转清洗与高压喷洒；(2)超音波刷洗等方式，单晶圆清洗设备特色包括： (1)每片的制程时间短，亦即数秒的喷酸完后便迅速以 DI 水洗净，使得化学药液与 Layer 来不及反应，而不致造成 Pattern 的破坏。
(2)较高的制程控制环境，使得晶圆能获得较高的均匀度与低污染。
(3)每片晶圆均是以新鲜的酸与 DI 来清洗，故再现性高且不会有化学品污染的问题。
(4)若采旋转清洗方式则能在 Deep trench 或 High Aspect ratio
的接触窗中产生一个负压，使得残留的化学品与反应产物能被吸出，而不会造成腐蚀或污染的问题。
(5)离心力能破坏化学品或 DI 水的表面张力，使得酸或水能轻易进入沟洞中，以利化学反应的产生。
目前在单晶圆清洗设备市场包括 DNS、FSI、Semitool、SEZ、TEL、Verteq 等公司。就目前整体市场来说，整体湿式清洗设备市场规模 2002 年市场规模为 2.7 亿美元，较 2001 年衰退 30.9%，日本市场规模 7900 万美元为全球最大的市场，其次为美国与台湾。而就单晶圆清洗设备主要厂商方面，目前 SEZ 握有四成最大市场占有率，2002 年销售金额约达 1.1 亿美元，其次为 FSI 与 Semitool 公司，各约占两成的市占率。
SEZ 在单晶圆设备最大之优势为其化学品供给与使用机构，SEZ
在单晶圆清洗设备项目具有化学品可重复使用之专利，因此可大量节省化学品之用量。国内清洗设备厂商弘塑、嵩展科技，近两年亦积极发展单晶圆清洗制程之生产设备，其中弘塑清洗单晶圆清洗设备 UFO 200mm 系列产品于去年并进入晶圆大厂进行试产。目前国内单晶圆清洗市场规模为 6,100 万美元，其中 12 吋单晶圆清洗型式将是今明两年国内清洗设备市场的主力需求。
表三 单晶圆清洗设备市场规模 单位：百万美元
地区别 2000 2001 2002 2002 市场比重(%)
北美 92.5 79.8 68.0 24.7
日本 122.1 135.9 79.3 28.8
南韩 13.6 13.8 7.1 2.6
台湾 63.1 41.5 61.7 22.4
亚洲与其它地区 65.3 36.6 22.4 8.1
欧洲 103.4 91.0 36.6 13.3
半导体行业专题分析
半导体行业专题分析
一、设备零部件市场碎片化，全球空间接近500亿美元
1、半导体设备结构复杂，零部件种类繁多
半导体设备结构复杂、集成度高，设备零部件在价值链上举足轻重。半导体前道制程包括氧化/扩散、光刻、刻蚀、薄膜沉积、过程检测、化学机械抛光、清洗等众多环节，不同类型的设备由不同的子系统构成，对应到零部件，则是具有多品种、小批量等特点。设备公司营业成本中90%为原材料采购成本，零部件在半导体设备产业链中举足轻重。半导体设备是半导体产业的基石，而半导体设备厂商绝大部分关键核心技术需要以精密零部件作为载体来实现，随着制造工艺的不断提升，下游设备厂及晶圆厂对零部件在材料、结构、工艺、精度、可靠性等方面的要求不断提升。
半导体设备由八大关键子系统组成：气液流量控制系统、真空系统、制程诊断系统、光学系统、电源及气体反应系统、热管理系统、晶圆传送系统及其他关键组件。半导体零部件可大致分为：机械类、电气类、机电一体类、气/液/真空系统类、仪器仪表类、光学类等。
以光刻机为例，光刻机主要构成包括和光学相关的模块（光源系统、透镜系统、浸没系统等）以及和运动相关的（晶圆工作台、晶圆传输系统、圆模板工作台、掩膜版传输系统），此外还有维持内部工作环境的环境电气支持系统等。
按照主流的零部件划分方式，半导体零部件可以划分为机械类、电器类、机电一体类、气体/液体/真空系统类、仪器仪表类、光学类和其他零部件。机械类（金属/非金属的结构件）、机电一体类（机械手等）用于所有设备，一些光学类的零部件主要用于光刻机以及过程控制设备，另有一些真空类泵阀主要用于刻蚀、薄膜沉积等干法设备、液体管路等气动液压系统零部件主要用于清洗机等湿法设备。因此，不同种设备零部件各有侧重，零部件市场呈现碎片化的特点。
2、半导体设备零部件全球市场空间接近500亿美元
半导体设备市场2022年增长15%。根据SEMI统计，全球半导体设备销售规模从2010年395亿美元增长到2021年的1026亿美元，其中中国大陆市场296亿美元。SEMI预计到2022年将进一步增长15%至1175亿美元。
中国半导体设备行业市场需求及投资前景分析
中国半导体设备行业市场需求及投资前景分析
半导体设备行业处于半导体行业中上游，属于芯片制造厂和封测厂的供应商。整体行业景气度伴随着半导体周期而波动，虽然周期性比较明显，但如果从拉长时间轴看，半导体设备整体产值是向上的。全球2018市场规模达到620亿美金，同比增长28.57%，预计未来七年复合成长8%-10%
自2017年以来，全球半导体设备销售额不断突破历史纪录创下新高，每年600亿美金以上的销售额成为半导体设备产业新常态。大陆地区晶圆厂建设潮下，中国市场设备需求激增，预计2018年中国市场设备采购需求达到113亿美金，到2020年，设备需求攀升至150亿美金以上。中国市场目前以进口设备为主，国产设备市场份额极低，进口替代空间广阔。
半导体设备市场分为前道（晶圆厂）及后道（封测）两段，前道制程设备占比85%，后道制程设备占比15%。光刻、刻蚀及清洗、薄膜、过程控制及检测是前道制程的四大核心领域，设备价值量在晶圆厂单条产线成本中占到90%以上。
半导体设备供应链体系以日本、美国、欧洲厂商为主。前十大半导体设备公司日本占有5家，美国4家，欧洲1家
本土半导体设备厂商快速成长，预计到2020年国产
IC设备产值将达到52亿元。北方华创、中微半导体、上微装备、盛美半导体等优质IC装备企业增长迅猛。
投资逻辑：行业自身成长+中国厂商进口替代
投资逻辑之一：行业自身成长
半导体设备整体需求来源于泛半导体领域，即集成电路、LED芯片等子方向均对半导体设备有不同方面的需求。
1）集成电路设备成长动力：先进制程+新晶圆厂投产
集成电路设备的需求1：先进制程的推进。集成电路行业的发展史就是芯片先进制程的发展历史。从1960s开始集成电路商用化以来，制程从10um到最新的7nm，大约基本每5年左右半导体制程提升一代，每一代的性能与功耗都会大幅度提升。制程提升的动力就是下游电子行业的对于算力的需求的不断提高。
半导体设备awc工作原理_范文模板及概述说明
半导体设备awc工作原理 范文模板及概述说明
1. 引言
1.1 概述
半导体设备是现代科技领域中广泛应用的一类关键性设备，它在电子、光电、通信等众多领域发挥着重要作用。而半导体设备之中的AWC（Active Wavelength
Control）技术更是对半导体器件性能进行精确控制的一项重要技术。本文将详细介绍和解析半导体设备中AWC技术的工作原理，并通过实验证明其在半导体设备领域中的应用效果和潜力。
1.2 文章结构
本文共分为五个部分，具体内容如下：
第一部分为引言，主要包含对文章内容进行概述和介绍本文结构的说明。
第二部分将着重介绍半导体设备awc工作原理，包括半导体材料的特性、极性与禁带宽度以及P-N结与整流器件等方面内容。
第三部分将对AWC技术进行简介，包括其概念与应用领域以及具体的工作原理解析。同时还会探讨AWC技术在半导体设备中的应用情况。
第四部分将描述实验设计和方法，并展示实验数据结果以及相关的数据分析。同时还会通过案例分析来评估AWC技术在实际应用中的效果。
最后一部分为结论，将对本文进行总结回顾研究内容、发现的重点问题和创新点等方面进行概括。同时还会展望未来研究方向和应用前景，并强调该研究成果对产业发展、科学技术进步等方面的意义所在。
1.3 目的
本文旨在全面介绍半导体设备awc工作原理，详细解析AWC技术并探讨其在半导体设备中的应用情况。通过实验与案例分析，评估AWC技术的实际效果，并展望未来研究方向和应用前景。文章旨在为读者提供一个全面了解和深入了解半导体设备awc工作原理及其应用的参考指南。
2. 半导体设备awc工作原理:
2.1 半导体材料的特性:
半导体材料是一种介于导电体和绝缘体之间的材料。它具有在某些条件下能够传导电流，而在其他情况下具有较高的电阻性质。半导体材料中含有一定数量的杂质，这些杂质可以影响其电子结构和导电性能。
2.2 极性与禁带宽度: 半导体材料的导电性主要由其禁带宽度和载流子极性决定。禁带是指在晶格中能量最高的区域，其中没有自由电子或空穴可传导。禁带宽度越小，半导体越容易传导电流。载流子是指在半导体中运输电荷的粒子，包括自由电子和空穴。
半导体清洗设备制程技术与设备市场分析
半导体清洗设备制程技术与设备市场分析
（台湾）自•動•化•產•業•技•術•與•市•場•資•訊•專•輯
关键词
•多槽全自动清洗设备 Wet station
•单槽清洗设备 Single bath
•单晶圆清洗设备 Single wafer
•微粒 particle
目前在半导体湿式清洗制程中，主要应用项目包含晶圆清洗与湿式蚀刻两项，晶圆 (湿式) 清洗制程主要是希望藉由化学药品与清洗设备，清除来自周遭环境所附着在晶圆表面的脏污，以达到半导体组件电气特性的要求与可靠度。至于脏污的来源，不外乎设备本身材料产生、现场作业员或制程工程师人体自身与动作的影响、化学材料或制程药剂残留或不纯度的发生，以及制程反应产生物的结果，尤其是制程反应产生物一项，更成为制程污染主要来源，因此如何改善制程中所产生污染，便成为清洗制程中研究主要的课题。
过去 RCA 多槽湿式清洗一直是晶圆清洗的主要技术，不过随着近年来制程与清洗设备的演进，不但在清洗制程中不断产生新的技术，也随着半导体后段封装技术的演进，清洗设备也逐渐进入封装厂的生产线中。以下本文即针对清洗设备与技术作一深入介绍，并分析清洗设备发展的关键机会及未来的发展趋势。
晶圆表面所残留脏污的种类非常多，约略可分成微粒、金属离子、有机物与自然氧化物。而这些污染物中，以金属离子对半导体组件的电气特性有相当的影响力，其中尤其是重金属离子所引发的不纯度，将严重影响闸氧化层的临界崩溃电压、起始电压漂移与 P-N 接合电压，进而造成制程良率的降低。所以，针对制程所使用的化学品与纯水，必须进行严格的纯度控制以有效降低生产过程所产生的污染源。由于集成电路随着制作集积度更高的电路，其化学品、气体与纯水所需的纯度也将越高，为提升化学品的纯度与操作良率，各家厂商无不积极改善循环过滤与回收系统，如 FSI 公司提出point-of-generation
（点产生）与 point-of-use （点使用）相结合，比起传统化学瓶的供应方式，有着更佳的纯度。 （注：POUCG点再生）
半导体参数分析仪技术参数
1
半导体参数分析仪技术参数
一、设备名称：半导体参数分析仪
二、采购数量：1台
三、技术参数及配置要求：
1. 半导体参数分析仪主机具有可扩展能力，可用插槽数目：不小于8个；
2. 具有4路SMU模块，可测量IV特性；其中2路中功率SMU模块输出能力：10mA@100V, 10mA@50V, 10mA@30V, 100mA@10V，其中2路高功率SMU模块输出能力：50mA@200V, 100mA@100V, 100mA@40V, 1A@20V, 1A@2V，SMU模块最小测量分辨率为：电流 50fA，电压 0.5uV；
3. 具有1路电容测量模块，电容测试模块测试频率范围：1kHz至5MHz，电容测试精度（1pF,1MHz）±1.2%；电容测量扫描方式：C-V（直流偏置），C-f(测试频率)；
4. 提供用于TO，DIP封装器件的测试夹具；
5. 仪表内置Window7操作系统，带触摸式显示屏
6. 提供专用的测试软件对仪表进行控制和提取测试数据，具有曲线追踪功能，便于观察器件击穿和饱和情况；
四、安装、售后及培训：
1、交货期：合同正式生效后45天内到货。
2、质保期：自验收之日起，仪器设备至少免费保修三年。保修期内维修上门取货送货；
3、包含该设备运输，上楼搬运。仪器安装、验收：专业工程师提供免费的安装调试，并按照出厂指标验收。
4、培训：免费提供该仪器设备培训；提供本设备全套操作教学视频。
五、注意事项：
招标现场提供相关证据，证明能达到的功能和参数。

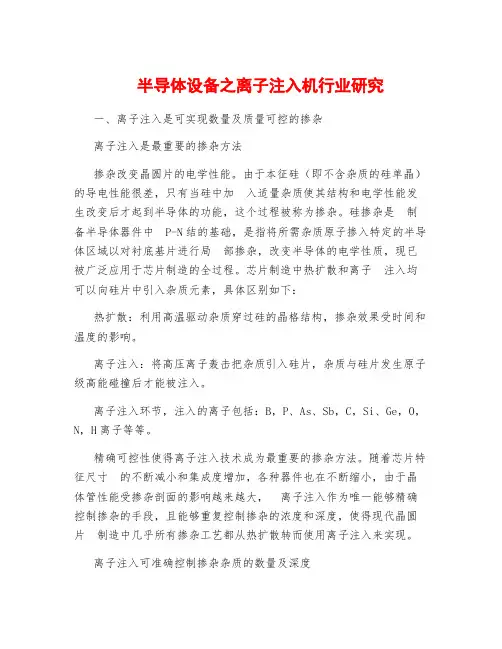

半导体设备之离子注入机行业研究
