预应力型钢混凝土结构试验研究及工程应用(傅传国,娄宇著)PPT模板
第五章预应力混凝土

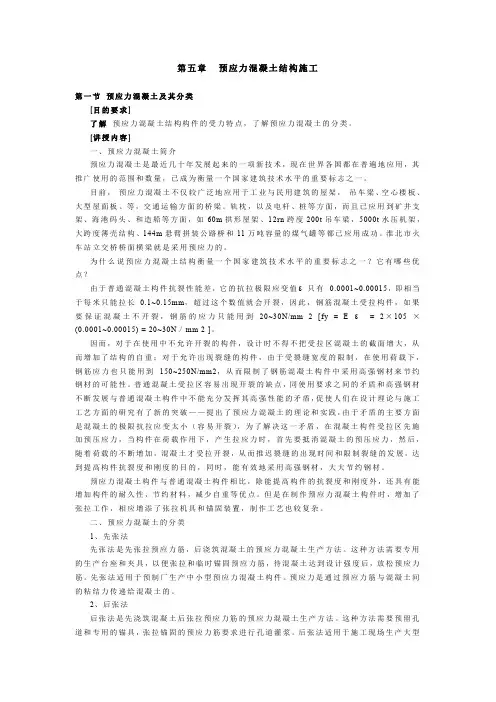

第五章 预应力混凝土结构施工
第一节 预应力混凝土及其分类
[目的要求]
了解 预应力混凝土结构构件的受力特点，了解预应力混凝土的分类。
[讲授内容]
一、预应力混凝土简介
预应力混凝土是最近几十年发展起来的一项新技术，现在世界各国都在普遍地应用，其推广使用的范围和数量，已成为衡量一个国家建筑技术水平的重要标志之一。
目前， 预应力混凝土不仅较广泛地应用于工业与民用建筑的屋架， 吊车梁、空心楼板、大型屋面板、等，交通运输方面的桥梁。轨枕，以及电杆、桩等方面，而且已应用到矿井支架、海港码头、和造船等方面，如60m拱形屋架、12rn跨度200t吊车梁，5000t水压机架，大跨度薄壳结构、144m悬臂拼装公路桥和11万吨容量的煤气罐等都已应用成功。淮北市火车站立交桥桥面横梁就是采用预应力的。
为什么说预应力混凝土结构衡量一个国家建筑技术水平的重要标志之一？它有哪些优点？
由于普通混凝土构件抗裂性能差，它的抗拉极限应变值ε只有 0.0001~0.00015，即相当于每米只能拉长0.1~0.15mm，超过这个数值就会开裂，因此，钢筋混凝土受拉构件，如果要保证混凝土不开裂，钢筋的应力只能用到20~30N/mm 2 [fy = E ε = 2×105 ×(0.0001~0.00015) = 20~30N／mm 2 ]。
因而，对于在使用中不允许开裂的构件，设计时不得不把受拉区混凝土的截面增大，从而增加了结构的自重；对于允许出现裂缝的构件，由于受裂缝宽度的限制，在使用荷载下，钢筋应力也只能用到 150~250N/mm2，从而限制了钢筋混凝土构件中采用高强钢材来节约钢材的可能性。普通混凝土受拉区容易出现开裂的缺点，同使用要求之间的矛盾和高强钢材不断发展与普通混凝土构件中不能充分发挥其高强性能的矛盾，促使人们在设计理论与施工工艺方面的研究有了新的突破——提出了预应力混凝土的理论和实践，由于矛盾的主要方面是混凝土的极限抗拉应变太小（容易开裂），为了解决这一矛盾，在混凝土构件受拉区先施加预压应力，当构件在荷载作用下，产生拉应力时，首先要抵消混凝土的预压应力，然后，随着荷载的不断增加，混凝土才受拉开裂，从而推迟裂缝的出现时间和限制裂缝的发展，达到提高构件抗裂度和刚度的目的，同时，能有效地采用高强钢材，大大节约钢材。
基于ABAQUS的预应力型钢混凝土结构实验温度场分析
基于ABAQUS的预应力型钢混凝土结构实验温度场分析
摘要：在火灾和荷载共同作用的基础上，对预应力型钢混凝土简支梁进行耐火性能试验研究，分析了构件内部温度场分布规律。通过试验研究，揭示了高温作用下预应力型钢混凝土简支梁力学性能劣化机理。并利用ABAQUS大型非线性有限元分析软件，基于试验得到的升温曲线，对预应力型钢混凝土梁进行了传热分析，得到了构件内部不同时刻温度分布情况，并将测点处的温度时间关系曲线与试验实测值进行了比较。
关键词：预应力型钢混凝土，温度场，试验研究，非线性分析
Abstract: On the basis of fire and load function, we have researched
prestressed steel reinforced concrete and supported refractory performance test. This
paper analyzes the internal temperature field distribution component. According to the
test results, and reveals the effect of prestressed steel under high temperature
simply-supported reinforced concrete mechanics performance degradation
mechanism.By using ABAQUS large nonlinear finite element analysis software,
based on the test to get heating curves of prestressed steel reinforced concrete beams
are heat transfer analysis, get the internal components at different temperature
第五章 预应力混凝土工程
第五章 预应力混凝土工程
1. 预应力混凝土结构的优点
(1)改善使用阶段的性能。受拉和受弯构件中采用预应力，可延缓裂缝出现并降低较高荷载水平时的裂缝开展宽度；采用预应力，也能降低甚至消除使用荷载下的挠度，因此，可跨越大的空间，建造大跨结构。
(2)提高受剪承载力。纵向预应力的施加可延缓混凝土构件中斜裂缝的形成，提高其受剪承载力。
(3)改善卸载后的恢复能力。混凝土构件上的荷载一旦卸去，预应力就会使裂缝完全闭合，大大改善结构构件的弹性恢复能力。
(4)提高耐疲劳强度。预应力作用可降低钢筋中应力循环幅度，而混凝土结构的疲劳破坏一般是由钢筋的疲劳(而不是由混凝土的疲劳)所控制的。
(5)能充分利用高强度钢材，减轻结构自重。在普通钢筋混凝土结构中， 由于裂缝和挠度问题，如使用高强度钢材，不可能充分发挥其强度。例如，1860Mpa级的高强钢绞线，如用于普通钢筋混凝土结构中，钢材强度发挥不到20％，其结构性能早己满足不了使用要求，裂缝宽，挠度大；而采用预应力技术，不仅可控制结构使用阶段性能，而且能充分利用高强度钢材的潜能。这样，采用预应力，可大大节约钢材用量，并减小截面尺寸和混凝土用量，具有显著的经济效益。
(6)可调整结构内力。将预应力筋对混凝土结构的作用作为平衡全部和部分外荷载的反向荷载，成为调整结构内力和变形的手段。因此，现代预应力混凝土是解决建造大(大跨度、大空间建筑一工艺上和使用上要求的)、高(高层建筑、高耸结构)、重(重荷载、重型结构、转换层结构)、特(特种结构一水池、电视塔、安全壳)等类建筑结构和工程结构物的不可缺少的、重要的结构材料和技术。
2.预应力混凝土构件中的非预应力钢筋有何作用
预应力混凝土构件中的非预应力钢筋主要有：架立钢筋-起骨架作用；主筋-与预应力钢筋共同受力，在预应力失效时提供缓冲作用；箍筋-增加梁体抗剪强度，通过环箍来提高混凝土的强度；梁肋钢筋-在预应力梁体预制养生过程中起防裂作用；锚后钢筋网-防止预应力对锚后混凝土产生应力集中而开裂；锚后螺旋箍筋-提高锚后混凝土强度，共同抵抗强大的预应力。以上是个人见解也请大家指教！
预应力技术在混凝土结构施工中的应用解

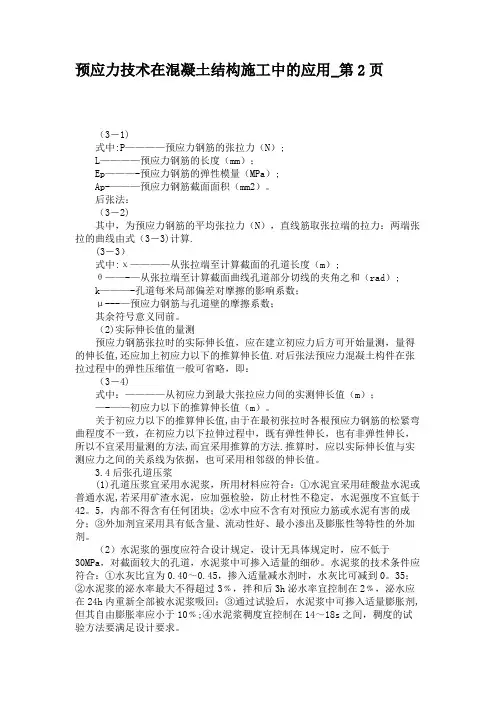

预应力技术在混凝土结构施工中的应用_第2页
（3－1)
式中:P————预应力钢筋的张拉力（N）;
L————预应力钢筋的长度（mm）；
Ep———-预应力钢筋的弹性模量（MPa）;
Ap-———预应力钢筋截面面积（mm2）。
后张法：
（3－2)
其中，为预应力钢筋的平均张拉力（N），直线筋取张拉端的拉力：两端张拉的曲线由式（3－3)计算.
(3－3）
式中:χ————从张拉端至计算截面的孔道长度（m）;
θ——-—从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）;
k———-孔道每米局部偏差对摩擦的影响系数；
μ---—预应力钢筋与孔道壁的摩擦系数；
其余符号意义同前。
（2)实际伸长值的量测
预应力钢筋张拉时的实际伸长值，应在建立初应力后方可开始量测，量得的伸长值,还应加上初应力以下的推算伸长值.对后张法预应力混凝土构件在张拉过程中的弹性压缩值一般可省略，即：
（3－4)
式中：————从初应力到最大张拉应力间的实测伸长值（m）；
—-——初应力以下的推算伸长值（m）。
关于初应力以下的推算伸长值,由于在最初张拉时各根预应力钢筋的松紧弯曲程度不一致，在初应力以下拉伸过程中，既有弹性伸长，也有非弹性伸长，所以不宜采用量测的方法,而宜采用推算的方法.推算时，应以实际伸长值与实测应力之间的关系线为依据，也可采用相邻级的伸长值。
3.4后张孔道压浆
(1)孔道压浆宜采用水泥浆，所用材料应符合：①水泥宜采用硅酸盐水泥或普通水泥,若采用矿渣水泥，应加强检验，防止材性不稳定，水泥强度不宜低于42。5，内部不得含有任何团块；②水中应不含有对预应力筋或水泥有害的成分；③外加剂宜采用具有低含量、流动性好、最小渗出及膨胀性等特性的外加剂。
（2）水泥浆的强度应符合设计规定，设计无具体规定时，应不低于30MPa，对截面较大的孔道，水泥浆中可掺入适量的细砂。水泥浆的技术条件应符合：①水灰比宜为0.40～0.45，掺入适量减水剂时，水灰比可减到0。35；②水泥浆的泌水率最大不得超过3﹪，拌和后3h泌水率宜控制在2﹪，泌水应在24h内重新全部被水泥浆吸回；③通过试验后，水泥浆中可掺入适量膨胀剂,但其自由膨胀率应小于10﹪;④水泥浆稠度宜控制在14～18s之间，稠度的试验方法要满足设计要求。 （3）压浆时，对曲线孔道和竖向孔道应从最低点的压浆孔压入，由最高点的排气孔排气和泌水，压浆顺序宜先压注下层孔道。

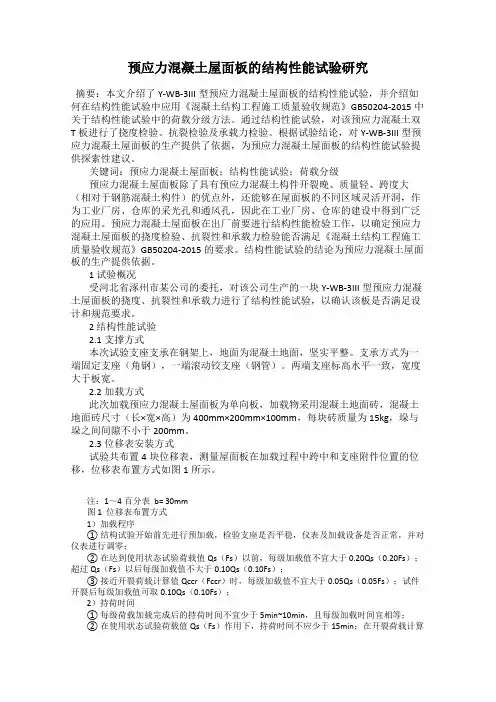

预应力混凝土屋面板的结构性能试验研究
预应力混凝土屋面板的结构性能试验研究
摘要：本文介绍了Y-WB-3III型预应力混凝土屋面板的结构性能试验，并介绍如何在结构性能试验中应用《混凝土结构工程施工质量验收规范》GB50204-2015中关于结构性能试验中的荷载分级方法。通过结构性能试验，对该预应力混凝土双T板进行了挠度检验、抗裂检验及承载力检验。根据试验结论，对Y-WB-3III型预应力混凝土屋面板的生产提供了依据，为预应力混凝土屋面板的结构性能试验提供探索性建议。
关键词：预应力混凝土屋面板；结构性能试验；荷载分级
预应力混凝土屋面板除了具有预应力混凝土构件开裂晚、质量轻、跨度大（相对于钢筋混凝土构件）的优点外，还能够在屋面板的不同区域灵活开洞，作为工业厂房、仓库的采光孔和通风孔，因此在工业厂房、仓库的建设中得到广泛的应用。预应力混凝土屋面板在出厂前要进行结构性能检验工作，以确定预应力混凝土屋面板的挠度检验、抗裂性和承载力检验能否满足《混凝土结构工程施工质量验收规范》GB50204-2015的要求。结构性能试验的结论为预应力混凝土屋面板的生产提供依据。
1 试验概况
受河北省涿州市某公司的委托，对该公司生产的一块Y-WB-3III型预应力混凝土屋面板的挠度、抗裂性和承载力进行了结构性能试验，以确认该板是否满足设计和规范要求。
2 结构性能试验
2.1支撑方式
本次试验支座支承在钢架上，地面为混凝土地面，坚实平整。支承方式为一端固定支座（角钢），一端滚动铰支座（钢管）。两端支座标高水平一致，宽度大于板宽。
2.2加载方式
此次加载预应力混凝土屋面板为单向板，加载物采用混凝土地面砖，混凝土地面砖尺寸（长×宽×高）为400mm×200mm×100mm，每块砖质量为15kg，垛与垛之间间隙不小于200mm。
预应力钢骨混凝土梁研究与应用进展
预应力钢骨混凝土梁研究与应用进展
【摘 要】随着现代化技术的不断发展，预应力钢骨混凝土梁作为一种新型的建筑结构形式，既具有钢骨混凝土结构的特点，也具有预应力结构的特点。本文从预应力钢骨混凝土梁的受力性能、设计理论以及在工程中的应用出发，浅要分析了这种结构的应用与发展，以供参考。
【关键词】预应力；预应力钢骨混凝土；受力性能
预应力钢骨混凝土是当前社会经济发展以及技术水平提高的产物，它不仅具有预应力结构的特点，还具有钢骨混凝土结构的特点。随着城市建设的不断发展，城市中不断涌现出了高层、超高层、大跨度等大型建筑，并由于人们生活水平的提高，对建筑物也提出了更好的要求，在建筑工程施工过程中，为了提高工程的抗震性能以及稳定性，我们将这种新型的结构形式运用在施工中，实践着证明，这种结构形式能够有效的保证建筑工程的质量，具有十分广阔的发展前景。
相对于预应力混凝土梁而言，预应力钢骨混凝土梁的抗震性能、抗剪承载力、刚度等性能都优于预应力混凝土梁，并且具有施工简便的优点，但是在该结构施工中，一方面会受到钢筋布置的限制，另一方面会增加钢材的用量，极大的浪费了工程的经济成本。
与钢骨混凝土梁相比，预应力钢骨混凝土梁具有以下几种优点：（1）可以避免裂缝的出现或者发展；（2）能够控制建筑的挠度；（3）可以有效的放大建筑的跨高；（4）比钢骨混凝土的钢材用量少。但是预应力钢骨混凝土梁的施工工序比较复杂，需要在施工中采用先进的技术进行。
1.受力性能研究
1.1静力试验研究
在某市的建筑工程中，采用的预应力钢骨混凝土梁结构进行施工，在该结构施工过程中，工程师对其进行了大尺寸模型静力试验，并需要对整个施工过程进行全方位的监测与管理。为了在试验过程中取得建筑结构的真实受力情况，研究者可以将实验模型设计成一个3层的建筑结构模型，并在该模型的顶部适当加设重力，从而使模型与实际结构受到同等比例的受力。
在工程师测试的过程中，其主要内容包括以下几个方面：首先，需要对混凝土与工字型钢材的受力情况进行测试；其次，需要对建筑的负载能力以及挠度曲线进行测试；再次，需要对建筑工程因荷载过大在引起的裂缝以及裂缝的发展趋势进行测试；最后，需要对裂缝施工后的所有情况进行测试。通过长期试验结果证明：（1）如果施工人员对建筑工程的剪力连接件设计合理，那么钢骨与混凝土就可以保持一致的工作，而且在建筑结构梁上发生裂缝之前与之后都能够满足截面梁的假定结果；（2）在施工过程中，施工人员通过钢骨的设计与施工可以保证
预应力混凝土工程
第五章 预应力混凝土工程
§5.1 概述
一、基本概念
1、 预应力的概念：
预应力是预加应力的简称，是为产生与使用荷载应力方向相反的预加应力。
2、 混凝土预加应力的目的：
为了弥补混凝土材料抗拉强度太低的缺点。
3、 预应力混凝土的概念：
是根据需要，人为的引入某一数值的反向荷载，用以抵消使用荷载的一种加筋混凝土。
二、预应力混凝土的材料
1、 对钢材的要求：
高强度；具有一定塑性；与砼又较好的粘结度；良好的加工性能
2、 对砼的要求：
高强度；收缩，徐变小；快硬、早强；
素混凝土 → 钢筋混凝土 → 预应力混凝土
3、预应力砼的优点：
① 截面小，重量轻，刚度大；
② 抗裂性、耐久性好；
③ 节约钢材；
④在较大跨度结构中，综合经济效益好。
§5.2 先张法施工
一、基本概念
先张法施工是在浇筑混凝土前在台座上或钢模上张拉预应力筋，并用夹具将张拉完毕的预应力筋临时固定在台座的横梁上或钢模上，然后进行非预应力钢筋的绑扎，支设模板，浇筑混凝土，养护混凝土至设计强度等级的 75%以上，放松预应力筋，使混凝土在预应力筋的反弹力作用下，通过混凝土与预应力筋之间的粘结力传递预应力，使得钢筋混凝土构件受拉区的混凝土承受预压应力。
二、先张法施工设备
（一）台座
组成：台面、横梁、承力结构。
分为：墩式台座、槽式台座、桩式台座等。
1、墩式台座：
以混凝土墩作为承力结构的台座称为墩式台座。
一般用于生产中小型构件。
（1） 墩式台座分类：简易墩式台座；
重力墩式台座；
构架式台座；
（2） 墩式台座计算要点：
①墩式台座的抗倾覆验算：
抗倾覆验算安全系数K1表示
预应力混凝土结构.
2.14 预应力混凝土结构构件
2.14.1 一般规定
1. 预应力混凝土结构的计算和验算
预应力混凝土结构构件，除应根据设计状况进行承载力计算及正常使用极限状态验算外，尚应对施工阶段进行验算。
2. 预应力作用效应
预应力混凝土结构设计应计入预应力作用效应；对超静定结构，相应的次弯矩、次剪力及次轴力等应参与组合计算。
对承载能力极限状态，当预应力作用效应对结构有利时，预应力作用分项系数γp应取1.0，不利时γp应取1.2；对正常使用极限状态，预应力作用分项系数γp应取1.0。
对参与组合的预应力作用效应项，当预应力作用效应对承载力有利时，结构重要性系数γ0应取1.0；当预应力作用效应对承载力不利时，结构重要性系数γ0应按2.1.3(待查)节(《混凝土结构设计规范》第3.3.2条)确定。
3. 预应力筋的张拉控制应力
预应力筋的张拉控制应力σcon应符合下列规定：
(1) 消除应力钢丝、钢绞线
ptkconf75.0 (2.14-1)
(2) 中强度预应力钢丝
ptkconf70.0 (2.14-2)
(3) 预应力螺纹钢筋
pykconf85.0 (2.14-3)
式中 fptk ——预应力筋极限强度标准值；
fpyk ——预应力螺纹钢筋屈服强度标准值。
消除应力钢丝、钢绞线、中强度预应力钢丝的张拉控制应力值不应小于0.4 fptk；预应力螺纹钢筋的张拉应力控制值不宜小于0.5 fpyk。
当符合下列情况之一时，上述张拉控制应力限值可相应提高0.05 fptk或0.05 fpyk：
工民建施工中预应力混凝土技术的应用与分析
工民建施工中预应力混凝土技术的应用与分析
现代建筑市场随着经济的飞速发展也在不断完善，涌现出大量建筑工程。工民建高层的兴建挑战了建筑物的稳定性，普通的混凝土已经满足不了现代建筑的发展需求，因此建筑单位将注意力转向了预应力混凝土，扩大了混凝土应用的范围。如今，我国建筑大多采用了预应力混凝土施工技术，施工结构形式在今后也会越来越丰富，这就促进了建筑施工中预应力技术的广泛应用。文章针对工民建施工中预应力混凝土技术的应用加以分析，介绍了预应力混凝土的施工方法，以便促进建筑施工技术的提高。
标签：工民建施工；预应力混凝土技术；先张法后张法
建筑工程项目随着建筑行业的快速发展在不断增多，这样一来使得施工单位在施工时面临很多的问题。近几年来，建筑工程频繁出现安全事故，使得人们越来越注重建筑质量，对建筑施工使用原材料的质量和数量严格把关，实行高要求也是很有必要的。预应力混凝土技术在建筑施工过程中是经常用到的，有利于施工的顺利进行，但也存在某些缺陷。预应力混凝土结构的特有的优点和特殊性能，使其在建筑施工中得到了广泛的应用，施工质量、施工技术有了保证。因此，深入分析工民建施工中预应力混凝土技术的应用，能够促进建筑施工单位的社会效益和经济效益。
1 预应力混凝土的分析
1.1 预应力混凝土的概述
预应力是指提前施加压力，预应力混凝土技术就是充分利用高强度钢筋和混凝土防止混凝土过早出现裂缝，承受使用荷载前，通过施加外在压力的方式来减小混凝土结构而产生的拉应力，同时还减小了混凝土处于状态下的结构压力，从而促进混凝土构件的强度、刚度和抗裂性的提高。以上所述的混凝土就是预应力混凝土。预应力混凝土的抗压力较强，弥补了混凝土抗拉力的不足。
1.2 预应力混凝土的特点
抗裂性强、强度高和刚度大都是预应力混凝土的特点，并且预应力混凝土的构件自重轻、界面小、节省材料（可节省20～40%的混凝土，40～50%的钢材）、质量好，在大跨度的结构中，减少了材料用量，降低工程造价，提高了施工单位的综合效益。由于预应力混凝土的施工工艺较为复杂和高要求的操作，使得预应力混凝土在施工时需要配置专门的机械设备。对于一般混凝土的强度要求等级高于C30，而我国目前预应力混凝土结构中，强度等级达到了C50～C60，甚至最高达到了C80，并有等级逐步增高的趋势。
预应力施工技术大全讲解课件 (一)
预应力施工技术大全讲解课件 (一)
预应力施工技术是目前建筑工程中最流行的工程技术之一。预应力施工技术一直以来在工程建设领域中占有重要的地位。
本文将为你讲解预应力施工技术大全讲解课件的相关知识点。
1. 预应力概述
预应力是施工过程中在混凝土原材料中加入一定的受力钢筋或预应力钢束等，以使钢筋或钢束首先承受混凝土荷载，从而为混凝土的钢筋提供应力，从而实现钢筋与混凝土的双重受力。
2. 预应力作用
预应力技术的应用，能将混凝土构件内部的钢筋与混凝土相结合，提高混凝土的承载力，从而使混凝土结构具有较高的抗弯能力、抗震能力、安全性和稳定性，大大提高工程质量，延长工程使用寿命。
3. 预应力分类
预应力分为两类：预应力混凝土结构和预应力钢结构。在预应力施工中所使用的受力金属材料主要有高强度钢束、足够强度的荷载钢筋等，应根据施工环境的不同特性为不同的结构提供有利的支撑。
4. 预应力施工过程
预应力施工技术需要高度专业化的施工设备和工具，包括弯制钢筋机、锚固钢爪等。在预应力施工过程中，混凝土结构首先是通过模板铺设在地面上；以后用各种锚固系统固定所有的钢束；最后，通过预应力施工技术制造预应力力量，让混凝土的强度得到增强。
5. 预应力施工过程中的安全措施
预应力施工技术具有高风险性，因此施工中必须采取安全措施，以保障工人的安全。安全措施包括钢束及其锚固系统的定期检测和维修，工人的必要培训等。
6. 预应力的优点
预应力施工技术提高了混凝土的承载能力，其中包括应力、应变的形成和发展，另外应力传输在混凝土中形成了有效的钢筋结构，从而实现了一种完美的混凝土与钢筋相结合的结构技术。
总之，预应力施工技术在提高建筑安全性、保护环境等方面已经表现出了卓越的技术特点，并凭借人们的信任，迅速被应用于许多建筑工程中。
