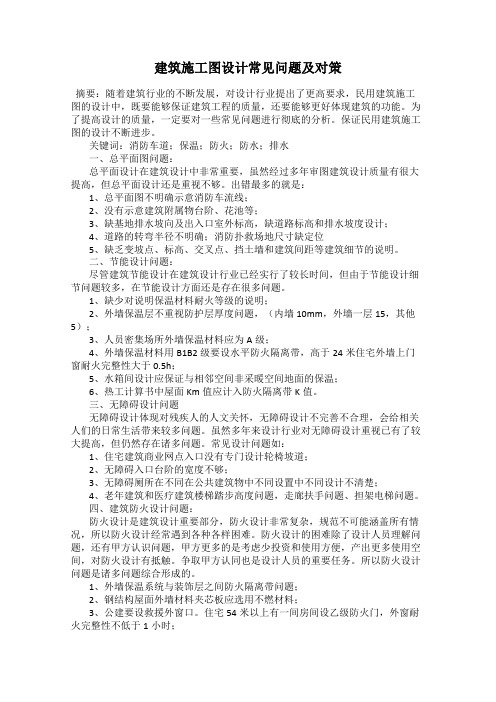

建筑施工图设计常见问题及对策
建筑施工图设计常见问题及对策摘要：随着建筑行业的不断发展，对设计行业提出了更高要求，民用建筑施工图的设计中，既要能够保证建筑工程的质量，还要能够更好体现建筑的功能。
为了提高设计的质量，一定要对一些常见问题进行彻底的分析。
保证民用建筑施工图的设计不断进步。
关键词：消防车道；保温；防火；防水；排水一、总平面图问题：总平面设计在建筑设计中非常重要，虽然经过多年审图建筑设计质量有很大提高，但总平面设计还是重视不够。
出错最多的就是：1、总平面图不明确示意消防车流线；2、没有示意建筑附属物台阶、花池等；3、缺基地排水坡向及出入口室外标高，缺道路标高和排水坡度设计；4、道路的转弯半径不明确；消防扑救场地尺寸缺定位5、缺乏变坡点、标高、交叉点、挡土墙和建筑间距等建筑细节的说明。
二、节能设计问题：尽管建筑节能设计在建筑设计行业已经实行了较长时间，但由于节能设计细节问题较多，在节能设计方面还是存在很多问题。
1、缺少对说明保温材料耐火等级的说明；2、外墙保温层不重视防护层厚度问题，（内墙10mm，外墙一层15，其他5）；3、人员密集场所外墙保温材料应为A级；4、外墙保温材料用B1B2级要设水平防火隔离带，高于24米住宅外墙上门窗耐火完整性大于0.5h；5、水箱间设计应保证与相邻空间非采暖空间地面的保温；6、热工计算书中屋面Km值应计入防火隔离带K值。
三、无障碍设计问题无障碍设计体现对残疾人的人文关怀，无障碍设计不完善不合理，会给相关人们的日常生活带来较多问题。
虽然多年来设计行业对无障碍设计重视已有了较大提高，但仍然存在诸多问题。
常见设计问题如：1、住宅建筑商业网点入口没有专门设计轮椅坡道；2、无障碍入口台阶的宽度不够；3、无障碍厕所在不同在公共建筑物中不同设置中不同设计不清楚；4、老年建筑和医疗建筑楼梯踏步高度问题，走廊扶手问题、担架电梯问题。
四、建筑防火设计问题：防火设计是建筑设计重要部分，防火设计非常复杂，规范不可能涵盖所有情况，所以防火设计经常遇到各种各样困难。
建筑设计图纸常见问题总结
建筑专业施工图常见问题总结一、项目概况 (2)二、墙体工程 (3)三、地下室防水 (3)四、屋面 (3)五、门窗及玻璃幕墙 (4)六、内装修 (4)七、无障碍设计 (4)八、防火设计 (4)九、上人屋面 (4)十、低窗台栏杆 (5)十一、厨房 (5)十二、卫生间 (6)十三、平面图： (6)十四、立面图 (9)十五、剖面图 (10)十六、外线施工图设计开始前需与甲方明确的问题 (11)十七、对配变电所门的防火要求 (11)十八、总平面 (12)十九、节能 (14)二十、地下室 (15)二十一、地面层 (15)二十二、公建防火分区： (16)二十三、构件安全与防火性能审查中常见的一些问题 (16)（一)楼梯 (16)(二）电梯设计 (17)（三）建筑构配件 (17)(四）建筑无障碍设计内容涉及面广 (17)二十四、建筑专业 (18)二十五、结构专业 (21)二十六、电气专业 (25)二十七、给排水专业 (26)二十八、暖通空调专业 (28)二十九、弱电专业 (28)三十、建筑电气专业 (28)三十一、建筑防火构造 (29)三十三零散归纳 (32)三十四、审图公司归纳 (35)一、项目概况1.简述防火设计时，误将多层建筑亦进行建筑分类，“建规”仅要求明确建筑的耐火等级。
只有高层建筑要求分类:一类和二类，其一类耐火所属的地下室等级为一级，二类耐火等级不应低于二级，地下室耐火等级无论是多层或高层均为一级。
2装饰做法光是文字说明表达不完整。
最好是有各种材料做法一览表+各部位装修材料一览表方能完整地表达清楚，少数能做到,多数工程还只是文字说明。
总说明中占地面积一般都缺标注。
3门窗表。
一般都有，但关键对一些组合窗，非标准窗表示不清楚，对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚，如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可：还有就是对门窗性能:如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应加以说明。
浅谈建筑工程设计中常见的问题及对策
浅谈建筑工程设计中常见的问题及对策摘要：我国是建筑大国，建筑技术已经在全世界处于领先的水平。
但是建筑工程是看似简单，确实一个繁琐的过程，尤其是在建筑工程开始前，首先要完成建筑工程设计。
思想是行动的指挥官，设计就是建筑工程的司令官。
建成什么样子的建筑物，如何根据使用要求进行建设，使用什么材料等，控制成本在预算范围内等，这些都是建筑工程设计需要解决的问题。
因此，足以看出，工程设计时建筑工程中的关键一步。
关键词：建筑工程;设计;问题;对策1建筑设计概念建筑设计不仅仅指的是设计者设计出一张图纸就可以了，建筑设计是要把建筑工程所有问题都涵盖进去，只有设计人员前期做好规划整个工程才能实施下去。
随着时代的发展科学技术也越来越成熟，各项科技成果已经陆续进入日常生活中去，并得到一众好评。
建筑设计者的设计内容涉及到的事情比较多从供电、供水、供暖到绿化都需要设计者认真对待，在设计的整个环节中设计者需要与各个方面的科学技术人员接触，只有这样才能设计出更专业的建筑工程。
2建筑工程设计中常见问题2.1管理不到位，人员节能意识不强对于当前我国的大部分建筑企业，其在进行建筑设计的过程中并未将环境保护和资源节约纳入到自身的设计工作中，从而造成我国的建筑工程节能设计在实践方面还存在着较多的问题。
此外，我国的建筑工程设计行业，其对建筑的节能理念并没有太多的了解，这使得节能设计工作本身的发展也存在着较大的认知阻碍。
此外，设计人员本身的管理工作不到位，加上节能意识不强，使得建筑节能设计仅仅停留在表面认知阶段。
很多施工单位在进行建筑设计的过程中，其仍然沿用的是传统的设计方法和模式，这使得建筑节能设计理念并未得到有效的落实。
2.2现代建筑施工技術的应用水平不高我国目前还处于社会主义发展的初级阶段，各行各业中有很多需要借鉴国外技术。
但对于国外先进技术的借鉴，其有时并不符合我国的实际国情，造成很多技术的借鉴应用同期望之间存在较大的差异。
对于建筑工程的节能设计，其同样存在这一问题，很多节能设计措施的实行，并不能产生建筑节能效果，甚至一些技术的应用还会造成原有施工成本的增加和资源的浪费等。
建筑设计中容易忽视的总图问题
建筑设计中容易忽视的总图问题摘要：近些年来，我国建筑行业快速发展，工程建设也取得良好成效。
为了保证施工质量，满足人们对现代化建筑的需求，就必须做好施工图设计这项工作。
建筑施工图设计是建筑工程中不可或缺的一环，它是建筑工程施工的基础和保障，直接影响工程建设的质量。
建筑施工图设计质量的好坏，关系到建筑工程是否安全、可靠、绿色、美观等方面，因此，建筑施工图设计的质量是建筑工程成功的重要保证。
关键词：建筑设计；总图问题；优化措施中图分类号：TU986文献标识码：A引言建筑工程结构施工图设计，是建筑项目中一个至关重要的环节。
在这个阶段，建筑设计师、结构工程师和其他相关专业的专业人员合作，将建筑设计概念转化为具体可执行的施工计划。
然而，在建筑工程结构施工图设计中，常常会面临一系列问题，这些问题可能会对工程造成负面影响，例如设计不合规、信息不足或不准确等。
针对上述问题，相关从业人员采取积极的改进措施，可以提高工程的质量、效率和可持续性，确保建筑项目的成功实施。
1建筑设计中容易忽视的总图问题1.1不符合设计准则的结构图在设计阶段，设计师可能会出现设计错误，或者对于项目需求的理解出现偏差等问题，导致施工图设计不符合准则。
包括对设计规范要求的理解不准确、负荷计算错误、结构细节的疏忽等。
此外，在设计团队内部，或与其他专业之间的沟通过程中，有可能存在信息传递错误的现象。
例如，设计师可能会在传达设计意图或要求时出现误解或遗漏，导致施工图设计不准确。
而一些建筑项目工期较短，在项目时间紧迫的情况下，设计团队可能会在施工图设计中出现急于完成的问题，从而忽略了细节的准确性和符合准则的重要性。
1.2结构图中遗漏或错误的尺寸和标记工作中，设计人员可能在编制结构图时犯了错误或疏忽，导致遗漏或尺寸标记错误。
这可能是因为设计人员在复杂的设计中忽略了某些细节，或者在图纸上进行标注时出现了错误。
在设计施工图纸过程中，项目可能经历多个版本的变化和修改。
建筑施工图设计常见问题及解决方法
办公地址：成都高新区环球中心N5区611号 (成都总部）;贵州省贵阳市高新一套完整的建筑图纸，根据其专业内容或作用的不同，而建筑施工图包括总平面图、平面图、立面图、剖面图和构造详图。
在编制建筑施工图时，应该表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等，便于检索和查找。
但因编制者在编制过程中容易犯一些通病，造价图纸标记不清楚造成了疏漏，主要表现在以下几个方面：一、总平面布置图：施工图文件中，总平面布置图的表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。
主要问题如下：1.总平面图要有一定的范围。
只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。
办公地址：成都高新区环球中心N5区611号 (成都总部）;贵州省贵阳市高新2.保留原地形和地物。
场地测量坐标网及测量标高，包括场地四邻的测量坐标（或定位尺寸），有些工程的总图设计往往无保留。
3.竖向设计。
往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。
造成的结果如下：①竖向设计标高不符合规划部门的控制标高。
②场地内与场地外围的城市道路标高不衔接，不合理。
③场地及其道路的标高不利于排水。
④场地内道路无设计标高，特别是交接处、建筑物的入口处，既无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。
4.无土方工程平衡设计，盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。
5.总图设计无必要的详图设计，比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，无法保证总图的合理性。
6.消防车道宽度不满足消防要求，消防车道距离高层建筑外墙小于5米 ，不满足消防登高面（15mx8m 登高硬地面积，距离住宅的外墙5m~10m 之间，场地坡度不应大于3%）要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
1
总图设计常见问题浅析
技术管理和技术质量提升是公司高度重视的工作，其中总图竖向、道路、景观、外网
设计的综合设计是公司相对较薄弱的环节，为更好的提高此项工作，技术服务总结尤为重要，
下面从技术服务中发现的问题和解决措施与大家分享。
1、形体超长的建筑，要充分考虑场地两端高差对使用的影响。
原设计Z-15#、ZS-1、Z-19#贴建，沿街长度达145米。设计场地处理方案为由西向东0.14%
找坡。这样会带来以下几个问题：
A、场地坡度不足，不符合《民用建筑设计通则》关于基地地面坡度不应小于0.2％的规定，
导致商业网点门前排水缓慢。
B、左右高差过大，东侧商业高差多达500mm，不管用陡坡还是加台阶处理，都不能很好
解决这个高差。
解决措施：
利用北侧雨水外网增加收水口，商业北侧改为向北单坡排水。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
2
2、道路设计、竖向设计、景观设计要结合热力、电气等专业公司要求，充分考虑井子位置
和井盖标高的合理性。
设计图纸:
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
3
现场实景：
2.商业和住宅门前集中大量管井，有些布在路上、有些在绿地里。由于设计前期没有核对专
业公司的外网图纸，加之现场工期紧，管控困难等原因，致使部分井盖凸出路面，最多的高
达300mm。
解决措施：
首先现场核对各专业公司对管井尺寸、井盖厚度的要求，做到心中有数。井的位置尽量避开
单元入口、商业门前、小区人行入口等部位。对于大底盘车库上的管井，因尺寸限制必须凸
出室外设计地面的，设计把管井位置调整到绿地里，同时还要结合景观设计，不破坏景观小
品等。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
4
3、对于大底盘车库，受顶板高度、覆土厚度、管井尺寸等因素限制，有些室外地坪标高是
降不下去的，这是在做道路找坡时就要考虑路牙石的高度是否合理。
上图A点路牙石高度250mm，B点路牙石高度350mm，是明显不合理的。
解决措施：综合考虑坡度与路牙石高度，必要时增加雨水口，调整道路坡度。
通常路牙石高度控制在50~150之间，尽量等高设置。小区道路及单元门前引道坡度控制
在0.02%~3%之间。
某高程实例：
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
5
商业门前坡度3%，路牙石高度150，现场效果尺度还是比较合理的。
4、顶板找坡
大底盘车库顶板找坡有些在设计中重视不足。找坡高点给外网设计带来很大麻烦，直接
影响覆土的有效厚度，对管线、管井埋设非常困难，顶板找坡的优化应该在设计过程中引起
重视，在图上对找坡高点应该予以标注，方便设备、电气专业考虑外网引入点标高。
优先考虑结构找坡，坡度宜为1％一2％。结构找坡可以减少构造层次，是提高防水可
靠程度的有力措施之一，为防水层直接提供了坚实的基础，也消除了防水失败后形成的永久
蓄水层。
顶板找坡常见错误:
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
6
1）找坡方向不合理，A点找坡过长，按0.3%计算，脊点高度370mm（不含构造层）
2）BC点间脊线过长，对管线影响较大
3）涂黑为找坡高点，建筑找坡时，不应出现在地库边缘，无法施工
4）没有标注脊高
优化后方案：
1）合理找坡，脊点高度280mm
2）减少脊线长度，覆土厚度得到有效利用
3）地库边缘没有找坡高点
4）坡度、脊高、变坡点标注清晰，便于施工和设备管线定标高
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
7
5、其他
总图及外网设计时，还有其他一些细节问题应该引起注意
1）小区入口大门应该同步设计，尤其是大底盘车库上的大门。该位置通常是外网走线集中
的部位，大门基础与管线交叉在以往的设计中出现多次，后期处理难度极大。
2）景观设计要提前介入，避免景观设计的小品、水景等与管线交叉。通常电井顶板上的覆
土只有100~200厚，对设计影响很大。
3）大底盘车库上道路尽量不要选用沥青路面，该路面基层需要振动碾压，荷载很大，车库
设计时不考虑此部分荷载。
