实用干货：一文详解开关插座的种类及内部结构
双控开关的内部结构
揭秘双控开关的内部结构
双控开关是一种非常常见的电器开关，它可以同时控制两个地方
的电灯。
那么，它的内部结构是怎么样的呢？
1. 外壳
双控开关的外壳通常由塑料材质制成，可以分为上、下两个部分。
上部分是电路板的安装位置，下部分则是插针和触控面板的固定位置。
2. 电路板
双控开关的电路板上主要有两个按键开关，分别用来控制两个灯
的开关。
同时，它还会有一些连接电路和电容电阻等电子元件，这些
元件协同工作起来，才能实现双控开关的功能。
3. 插针
插针是双控开关和电源之间的连接物，其主要作用就是将电源的
电流传递到双控开关的电路板上。
现代双控开关的插针多为铁质或铜
质制作。
4. 触控面板
触控面板是双控开关的一大亮点。
它将传统的机械式转换器换成
了电容触控技术，提高了双控开关的使用便捷性。
触控面板的结构一
般由贴合层、电容层和保护层组成。
至此，我们揭示了双控开关的内部结构，相信对于理解和使用该电器有很大帮助。

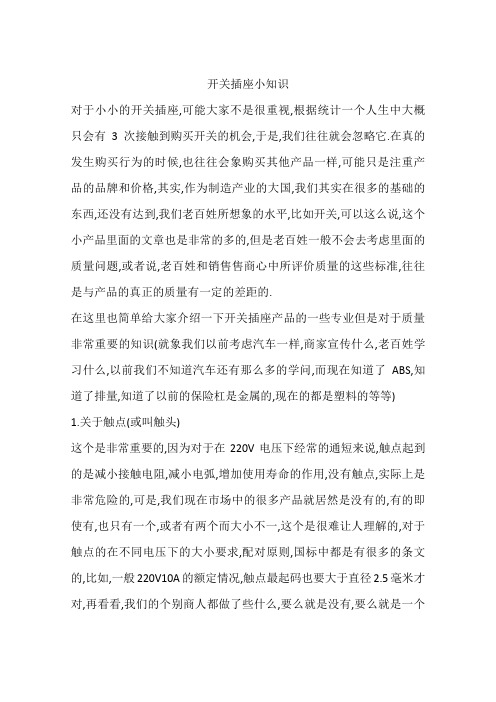

开关插座小知识
开关插座小知识对于小小的开关插座,可能大家不是很重视,根据统计一个人生中大概只会有3次接触到购买开关的机会,于是,我们往往就会忽略它.在真的发生购买行为的时候,也往往会象购买其他产品一样,可能只是注重产品的品牌和价格,其实,作为制造产业的大国,我们其实在很多的基础的东西,还没有达到,我们老百姓所想象的水平,比如开关,可以这么说,这个小产品里面的文章也是非常的多的,但是老百姓一般不会去考虑里面的质量问题,或者说,老百姓和销售售商心中所评价质量的这些标准,往往是与产品的真正的质量有一定的差距的.在这里也简单给大家介绍一下开关插座产品的一些专业但是对于质量非常重要的知识(就象我们以前考虑汽车一样,商家宣传什么,老百姓学习什么,以前我们不知道汽车还有那么多的学问,而现在知道了ABS,知道了排量,知道了以前的保险杠是金属的,现在的都是塑料的等等)1.关于触点(或叫触头)这个是非常重要的,因为对于在220V电压下经常的通短来说,触点起到的是减小接触电阻,减小电弧,增加使用寿命的作用,没有触点,实际上是非常危险的,可是,我们现在市场中的很多产品就居然是没有的,有的即使有,也只有一个,或者有两个而大小不一,这个是很难让人理解的,对于触点的在不同电压下的大小要求,配对原则,国标中都是有很多的条文的,比如,一般220V10A的额定情况,触点最起码也要大于直径2.5毫米才对,再看看,我们的个别商人都做了些什么,要么就是没有,要么就是一个大,一个小,要么就是干脆在导电的动片上镀一层印色金属,要么就是一般开关上有触点而在一些带开关的插座上就没了,其实是非常危险的.2.电弧,这个名词其实大家都熟悉,但是在很多产品的宣传中,甚至是大家所熟悉的一些大品牌的宣传中都在宣传这个是灭电弧的,真是中国人喜欢夸张,其实电弧是不可能在这样的机械是开关中消灭的,其实,还真有,可以实现的情况,那样的开关叫,晶闸管开关(学过工业自控的人都知道)所以,我们老百姓所使用的墙壁开关上,这个是不可能没有的,当两个带电导体接触或分离时,达到电压12-20V,电流0.25-1A时,就已经可以产生电弧了.3.触点的材料,其实,针对这个了解的人实在太少了,但是如果说有毒,大家可能才会重视,现在市场上的决大多数的墙壁开关触点都是银镉合金的,而就是这个镉是有很大的毒性的,他直接影响的是人身上最重要的器官,肾,在告诉大家一个新名词,叫,ROHS协定,其实现在欧洲早就禁止这样的金属在电器产品中的使用了,而我们的老百姓又有几个知道?4.开关结构,现在我们去买开关,总要挑挑手感,其实在我看来,这就象是,我们买电视机,不挑显示怎么样,反而看电视机分量够不够一个道理,其实,开关的结构决定了产品的手感,而开关的结构其实是最重要的,具我所之,全国销售的开关基本上都是桥式结构的,内部结构就象一个翘翘板一样,只有通过滑动摩擦才能实现产品的开关功能,可是大家想想,这个滑动是在带电情况下的,而中国市场估计只有不到1%的品牌的墙壁开关采用摆式结构,这样的结构才是真正的从滑动摩擦变为了轴动(或滚动)摩擦,其实举个例子,在日本,几乎已经没有桥式结构的开关了,这点也我们老百姓不注意,当然,这个原因其实很简单,不是我们不聪明创造不出这样的结构,(比如,我们产品的结构就是摆式结构,而且比日本人设计的还要先进,所以也取得了国家专利)而是我们现在的个别制造厂家太惟利是图了,没有人再去创造,而把所有的心思都花在仿造上,看看我们市场上的产品,如果大家有机会看看里面的结构,不管什么牌子,里面都一样.5.铜片的厚度,这个是个很敏感的问题,在铜材大量涨价的过程中,大家会发现我们的开关插座里面的铜是越来越薄,一个某知名的品牌的开关(当然这些国际有的号称,有的假的,有的是挂羊头卖狗肉)里面的铜片厚度居然只有0.28毫米,而一般行业中的要求是要大于0.6-0.7毫米,我们可怜的老百姓呀.6,电气间隙说白了,就是两个带不同极性的端子之间无论,是直线,还是空间距离都不能小于3毫米,其实道理很简单,如果一个人一手拿着火线,一手那着零线,而这两个线头慢慢靠近,等靠近到不到2个毫米的时候,看看会发生什么,而这条,是老百姓几乎不能控制的,甚至知名的大品牌的产品有的也是不够的,越说越觉的老百姓可怜7.在我们现在知道的品牌,在那些我们认为质量很好的品牌里面,还有几个是有国味的?8,最后说说接线螺丝,说句不夸张的话,还有多少品牌的开关插座,的接线螺丝,在用真正的铜,已经到了这个地步,记得我小的时候,我们家那些电器产品的接线处就都是铜的,爸爸还和我说,这个铜很贵,但是用于电器,最好还是用这个材料,以为安全,而我们现在呢,你们可能花了很多钱买来的,确实铁螺丝的高档开关产品,一下子说了这么多,也不知道有没有人,总之,这个行业的产品,我们的老百姓没有决定权,其实很简单的道理,我这个人爱吃牛肉面,可是,现在很难吃到那种有小时侯去吃的牛肉面的味道,总觉的少了什么,可是我一直以为是自己的舌头出了问题,知道,有一次才一个回族小铺子里面吃了一碗后,忽然发现这个味道才对,后来处于玩笑的和这个老板说,您的这个面条很好吃,是不是放了不该放的东西,结果对方的回答,我觉得很触动,他说,没有放那些不该放的东西,而好吃的原因没有别的,就是牛肉面应该用什么材料,应该用多少,照着去做就应该是这个味道.多么好的回答呀。
插座知识大汇总，关于插座，你想知道的都在这！
插座知识大汇总，关于插座，你想知道的都在这！
在家庭电路中，插座连接电源和用电器，给我们带来了方便和安全!但是插座的种类都有哪些？相信就算是从事电力作业很多年的老电工都不一定说得全.
电源插座的种类
一，强电类插座：
10A三孔插座：用于一般电器；
10A二、三孔插座（86型插座）：可同时接入三孔和二孔插头；
10A五孔插座：两孔、三孔可以交换插，不能同时插（多见与移动插排）；
16A三孔插座：最大额定功率3500W（空调、热水器），插座最好带有开关；
20A三孔插座：3P以上空调、或功率4000W以上电器使用。
上述插座图文参考
补充小知识：带开关的插座使用过程中可以不用拔下插头，只需将插座上的开关关闭就可以切断电源，不至于拔下来的电线吊着影响美观，比如洗衣机插座不用时可以关上、空调插座淡季关上不用拔掉；插座上的开关也可用于控制灯。
小知识：带开关插座：不用拔下插头，只需将插座上的开关关闭就可以切断电源，不至于拔下来的电线吊着影响美观，比如洗衣机插座不用时可以关上、空调插座淡季关上不用拔掉；插座上的开关也可用于控制灯。
带开关的插座
补充小知识2：强电插头的类别及使用范围
扁插：中国、美国、加拿大、日本等国家及地区使用；方插：香港、英国，新加坡等国家及地区使用；
圆插：欧洲国家使用
二，信息类（弱电）插座
电视插、电话插、电脑插、音响插
图文参考：
插座的接线请看前期文章！注意事项：
插座弱点类:不同的插座需要和相应的插头搭配使用，插座后面的弱点接线需正确，标准线径（一般较细）。
插座强电类：不同的插座需要和相应的插头搭配使用，插座后面的电线线径需要和实际用电负荷相匹配。
安全插座工作原理图解
安全插座工作原理图解
安全插座主要包含以下几部分组成：输入端（插孔）、输出端（插座）、内部保护装置。
1. 输入端（插孔）：安全插座通常有多个插孔，用于连接外部电源。
这些插孔通过电线与电网相连。
2. 输出端（插座）：安全插座的输出端可以用于连接一些电器设备，如电灯、电视、电脑等。
这些插座通过电线与电器设备相连。
3. 内部保护装置：为了确保使用安全插座时不会发生电流过大、电压过高或短路等事故，安全插座内部装有一些保护装置。
- 过流保护：设置在安全插座内部的过流保护装置可以检测
到电流是否超过安全范围。
当电流超过额定值时，保护装置会自动切断电源，避免电器设备受到过大电流的损害。
- 过压保护：过压保护装置可以检测到电压是否超过额定值。
如果出现过高的电压，保护装置会切断电源，以防止电器设备受到高压电的损害。
- 短路保护：短路保护装置可以检测到电路是否发生短路。
当发生短路时，它会切断电源，防止电器设备受到电流过大的损害，并排除潜在的火灾隐患。
- 过热保护：过热保护装置可以检测到插座或电器设备是否
过热。
当温度超过安全范围时，它会切断电源，以避免火灾等意外发生。
- 火线零线断开保护：为了防止电器设备漏电引起触电事故，安全插座内部还设置有火线零线断开保护装置。
当出现漏电时，装置会立即切断电源，确保使用者的安全。
通过以上的安全保护装置，安全插座可以防止电流过大、电压过高、短路、过热、漏电等各种危险情况的发生，从而确保人们在使用电器设备时的安全。
开关的构成
开关的构成
开关是一种用于控制电路通断的装置，它在电路中起到了至关重要的作用。
一个典型的开关通常由以下几个部分构成：
1. 操作机构：这是用户直接操作开关的部分，它可以是按钮、旋钮、拨动开关、脚踏开关等形式。
操作机构的设计应该方便用户使用，并提供明确的开关状态指示。
2. 触点：开关的核心部分是触点，它负责实际的电路连接和断开。
触点通常由金属制成，能够导电。
在开关操作时，触点会相互接触或分离，从而实现电路的通断。
3. 绝缘外壳：开关的外壳通常由绝缘材料制成，以防止触电和保证用户的安全。
绝缘外壳还可以起到保护内部机构的作用，防止灰尘、水分和其他杂物进入开关。
4. 弹簧或弹片：这些元件用于提供触点的接触压力，确保在开关操作时，触点能够可靠地接触或分离。
弹簧或弹片还可以帮助恢复触点的位置，确保开关的正常工作。
5. 连接端子：开关通常具有连接电路的端子，用于将开关与电源、负载或其他电路元件连接起来。
连接端子可以是螺丝端子、插接端子或焊接端子等形式，具体取决于应用场景和要求。
6. 指示器：一些开关可能配备有指示器，用于显示开关的状态，如通断状态、灯光指示或声音提示。
这有助于用户了解开关的工作状态。
综上所述，开关的构成部分包括操作机构、触点、绝缘外壳、弹簧或弹片、连接端子和指示器等。
这些部分协同工作，使得开关能够可靠地控制电路的通断，为各种电子设备和电器提供方便的控制功能。
开关与插座的结构原理
开关与插座的结构原理
开关和插座是电气设备中常见的用于控制和连接电路的装置。
它们的结构原理如下：
1. 开关结构原理：
开关通常包含一个可打开或关闭电路的机械触发装置。
它的主要结构包括：
- 良好的绝缘材料外壳：能够防止触电危险。
- 机械触发装置：如按键、拨片、旋钮等，当触发装置被操作时，能使触点接通或断开电路。
- 触点：接点或刀片，负责连接或切断电流流动的路径。
通常由特殊材料制成，具有良好的导电和耐磨损性能。
- 弹簧：将触点保持在接通或断开状态，确保电路的可靠性。
- 电线或引线：将开关的触点与电路连接起来，传输电流。
2. 插座结构原理：
插座用于连接电子设备或灯具等电器设备。
它主要由以下组成：
- 绝缘材料外壳：用于保护内部金属导体，防止触电危险。
- 导体插孔：插入电源插头的金属引脚。
插孔的数量和形状根据使用需求进行设计，以匹配不同类型的插头。
- 弹簧片或销子：插座中的金属片，通常通过弹簧效应将插孔的金属引脚保持在良好接触的位置。
- 过载保护：一些插座还配备了过载保护装置，如熔断器或漏电保护器，以保护
电器设备和人身安全。
总体来说，开关和插座的结构原理都基于良好的绝缘材料外壳、金属导体和机械装置，旨在提供安全和可靠的电路控制和连接功能。
有关插座开关的装修科普
有关插座开关的装修科普插座开关是家居装修中非常重要的一部分，它们关系到家庭用电的安全和便利。
一、插座开关的种类和用途1. 插座开关的种类（1）单控开关：单控开关是最常见的一种开关，它只能控制一个或一组照明灯。
单控开关一般有两组接线柱，L和L1，其中L为火线输入端，L1为控制线输出端。
（2）双控开关：双控开关可以控制两个或两个以上的照明灯，实现单控开关无法实现的功能。
双控开关一般有三个接线柱，L、L1和L2，其中L为火线输入端，L1和L2为控制线输出端。
（3）多控开关：多控开关可以控制多个照明灯，而且可以在不同的地方控制。
多控开关一般有三个接线柱，L、L1和L2，其中L为火线输入端，L1和L2为控制线输出端。
（4）智能开关：智能开关是一种可以远程控制的开关，可以通过手机APP 或其他智能设备进行控制。
智能开关一般需要连接Wi-Fi网络，可以实现远程控制、定时开关等功能。
2. 插座开关的用途插座开关是家居装修中不可或缺的一部分，它们主要用于控制照明灯的开关和电力设备的接入。
以下是插座开关的一些常见用途：（1）单控开关：主要用于控制一个或一组照明灯的开关，例如卧室、客厅的照明灯。
（2）双控开关：主要用于控制两个或两个以上的照明灯，例如楼梯灯、卧室的顶灯和床头灯。
（3）多控开关：主要用于控制多个照明灯，例如办公室、商场的照明灯。
（4）智能开关：主要用于远程控制照明灯和其他智能设备，例如通过手机APP控制家中的照明灯、空调等。
二、插座开关的安装位置插座开关的安装位置需要根据家庭用电情况和实际需求进行合理规划。
以下是插座开关的一些常见安装位置：（1）单控开关：一般安装在门口或床头，方便控制照明灯的开关。
（2）双控开关：一般安装在楼梯口或卧室门口和床头，方便上下楼或睡觉时控制照明灯。
（3）多控开关：一般安装在多个照明区域，方便同时控制多个照明灯。
（4）智能开关：一般安装在家庭中心或方便使用智能设备的位置，例如客厅、书房等。
开关插座原理
开关插座原理开关插座是我们日常生活中经常使用的电器设备，它们在家庭和工业领域都有着重要的作用。
了解开关插座的原理对于正确、安全地使用电器设备至关重要。
本文将介绍开关插座的原理，帮助大家更好地理解这一常见的电气设备。
首先，我们来了解一下开关插座的结构。
开关插座通常由外壳、插座、开关、连接线等部分组成。
外壳是保护开关插座内部结构的重要部分，插座则是连接电器设备的接口，开关则用于控制电器设备的通断。
在开关插座内部，有一组金属触点，当开关处于闭合状态时，触点相互接触，电路闭合，电流可以流通，电器设备得以工作。
而当开关处于断开状态时，触点分离，电路断开，电流无法流通，电器设备停止工作。
这就是开关的基本原理。
插座的工作原理也是基于电路的开闭。
当插头插入插座时，插头上的金属触点与插座内部的触点相接触，电路闭合，电流可以流通到电器设备中，从而使电器设备工作。
当插头拔出插座时，插头上的金属触点与插座内部的触点分离，电路断开，电流无法流通，电器设备停止工作。
除了基本的开关和插座原理外，开关插座还有一些特殊的功能。
比如，有些开关插座具有防水、防火等特性，这是通过在结构上进行特殊设计和添加防护装置来实现的。
这些特殊功能的实现原理也是基于基本的电路原理，只是在结构上进行了一些改进和优化。
总的来说，开关插座的原理是基于电路的开闭，通过开关控制电路的通断，从而实现对电器设备的控制。
了解开关插座的原理对于我们正确、安全地使用电器设备至关重要，希望本文能够帮助大家更好地理解开关插座的工作原理，从而更加安全地使用电器设备。
电源接口图文全教程
电源接口图文全教程电源接口是指用于连接电源与设备的接口，是电源传输电能的通道。
在我们日常生活中，常见的电源接口有直插式插头、USB接口、Type-C接口等。
接下来，本文将为你详细介绍电源接口的图文全教程。
首先，我们来看一下直插式插头的接口。
直插式插头是最常见的电源接口，由两个金属插针组成，插针负责将电源的正负极与设备的正负极连接在一起。
下图展示了直插式插头的接口图示：[插头接口图示]直插式插头接口图示中，我们可以看到，插头上有两个金属插针，其中一个为正极，另一个为负极。
这两个插针的形状和尺寸可以根据国家或地区的不同而有所差异。
在插入插座时，我们需要确保插头中的正负极与插座中的正负极对应。
接下来，我们来看一下USB接口。
USB（Universal Serial Bus）接口是一种通用的数字数据传输接口，它除了可以传输数据，还可以传输电能。
下图展示了USB接口的接口图示：[USB接口图示]USB接口图示中，我们可以看到，USB接口有一个长方形的插头，插头上有四个金属插孔，分别对应着电源的正极、负极和数据传输的正、负信号。
其中，电源的正极和负极用来传输电能，数据传输的正、负信号用来传输数字信号。
最后，我们来看一下Type-C接口。
Type-C接口是一种新型的通用接口，它的特点是可以实现正反插，即无论插头的朝向如何，都可以插入插口中。
下图展示了Type-C接口的接口图示：[Type-C接口图示]Type-C接口图示中，我们可以看到，Type-C接口有一个椭圆形的插头，插头上有多个金属插孔，其中的一个为电源的正极，另一个为负极。
Type-C接口还可以传输数据，所以插头上还有多个用来传输数据的插孔。
通过以上介绍，我们可以了解到电源接口的基本结构和特点。
不同的电源接口有不同的形状和尺寸，但都起到了连接电源与设备的作用。
在使用电源接口时，我们需要注意插头的正负极对应，以及插入插口的方向。
同时，为了保证安全，我们还应该选择符合标准的电源接口和设备，避免使用劣质的电源接口。
电工插座知识培训PPT课件模板
未来发展趋势及新技术应用展望
智能化发展 随着物联网技术的不断发展，未 来插座将更加智能化，实现远程 控制、语音控制等功能，提高用 电的便捷性和安全性。
无线充电技术 无线充电技术是一种新兴的充电 方式，未来有望在插座领域得到 广泛应用，为用电设备提供更加 便捷的充电方式。
2024/1/25
绿色环保 环保理念的不断深入人心，未来 插座产品将更加注重绿色环保， 采用环保材料制造，降低能耗和 污染。
5
插座的电气参数
额定电流
指插座所能承受的最大电流值 ，一般家用插座的额定电流为 10A或16A。
接触电阻
指插座载流件与插头插片接触 处的电阻值，接触电阻越小， 导电性能越好。
额定电压
指插座所能承受的最大电压值 ，一般家用插座的额定电压为 220V。
2024/1/25
额定功率
指插座所能承受的最大功率值 ，一般家用插座的额定功率为 2500W或4000W。
02
拆卸插座
使用合适的工具拆卸插座，注意不要 损坏周围的墙面或电线。
01
03
检查故障
仔细检查插座内部的故障情况，如接 触不良、线路老化等。
安装与测试
将维修好或更换后的插座安装回原位 ，并接通电源进行测试，确保插座正 常工作。
05
2024/1/25
04
维修或更换
根据故障情况，进行相应的维修或更 换工作。如需更换插座，请选用与原 插座相同规格和型号的产品。
耐高温阻燃
防尘防污
选择采用高温阻燃材料的插座，能够在高 温下不燃烧，减少火灾事故的发生。
定期清洁插座表面和插孔内的灰尘和污垢 ，保持插座的良好导电性能。
2024/1/25
21
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实用干货：一文详解开关插座的种类及内部结构
现代家居生活离不开电，开关与插座作为我们日常生活中经常使用的电器附件，其安全性与耐用性是我们需密切关注的。
不同的设备用到的开关插座种类也不尽相同。
家庭里涉及到的开关插座主要有：常用开关、电源插座、信息插座、面板类等。
我们要根据实际情况来选择插座的类型。
只有安装合格的开关插座，才能保证居家用电的方便与安全，那么墙壁开关插座有哪些种类呢？开关插座的内部结构又有哪些呢？
一、什么是开关插座？
开关插座就是安装在墙壁上使用的电器开关与插座，是用来接通和断开电路使用的家用电器，有时可以为了美观而使其还有装饰的功能。
二、开关插座的种类
1、开关
开关有双控和单控的区别，双控每个单元比单控多一个接线柱。
一个灯在房里可以控制，在房外也可以控制称作双控，双控开关可以当单控用，但单控开关不可以作双控。
（1）按开关的启动方式来分：拉线开关、旋转开关、倒扳开关、按钮开关、跷板开关、触摸开关等。
（2）按开关的连接方式来分：单控开关、双控开关、双极(双路)双控开关等。
（3）按规格尺寸标准型分：86型（86mm×86mm）、118型
（118mm×74mm）、120型（120mm×74mm）。
（4）按功能分类方式来分：一开单（双）控两开单（双）控三开单（双）控四开单（双）控、声光控延时开关触摸延时开关门铃开关调速(调光)开关插卡取电开关。
2、插座
墙壁开关狭义是指开关，实际上是指墙壁开关、墙壁插座这一个大区域。
有机械的，有智能的，有平板的，有跷板的。
（1）电脑插座又称网络插座、网线插座.、宽带插座、网络面板。
网络一种从电话中分离，所以就有了电话电脑一体插座；网络另一种从有线电视分离，所以有了电视电脑一体插座。
（2）电话插座。
（3）电视插座又称TV插座、电视面板、有线插座。
（4）空调插座，又称16A插座，因为一般的插座都是10A 电流，空调插座是16A电流。
（5）118插座是横向长方形，120插座是纵向长方形，86插座是正方形。
118插座一般分，一位、二位、三位、四位插座。
86插座一般是五孔插座，或多五孔插座或一开带五孔插座。
（6）USB插座，是带有USB的插座，属于弱电电子产品，输出电压为5V左右。
三、开关插座的内部结构
（1）采用锡磷青铜，插拨紧固。
（2）插座铜片使用锡磷青铜材料，强度高，塑性好，具有良
好导电性，不易变形。
（3）防触电保护门设计，确保儿童安全。
（4）电源插座均带保护门，防止儿童触电。
（5）增设防雷功能，保护生命安全。
（6）增设防雷模块，多一层保护，有效降低雷击以及过电压对人身和财产造成的损害。
（7）结构设计独特，插拔配合准确。
（8）圆柱型插头、扁平插头都有专用插套，保证电流的稳定性。
（9）配制图标和载标卡，方便使用。
（10）信息插座的图标和载标卡，可以轻松识别插口用途以及回路，便于使用及检查。
（11）远距设计，降低使用互扰性。
（12）二、三孔间距达到42MM，可以同时插上两个大插头，提高使用效率。
