埋弧焊初级焊工复习资料
10焊接工艺—埋弧焊
3.2 埋弧焊用焊接材料
（3）焊接速度快 埋弧焊的焊接速度一般为 25m/h左右，最高时可达100m/h。
在这种情况下，焊缝良好的成形不仅取决 于焊接参数的合理调整，而且取决于焊剂的特 性，应选择适宜快速焊的焊剂用于焊接，例如 铝钛型的烧结焊剂SJ501、SJ502等。
18
3.3埋弧焊的冶金特点

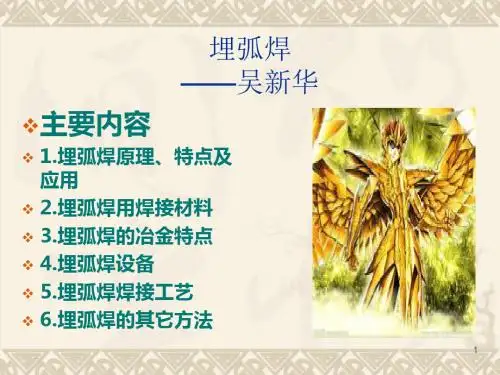

埋弧焊 ——吴新华
主要内容
1.埋弧焊原理、特点及 应用
2.埋弧焊用焊接材料 3.埋弧焊的冶金特点 4.埋弧焊设备 5.埋弧焊焊接工艺 6.埋弧焊的其它方法
1
生产领域
2
3.1 埋弧焊原理、特点及应用
1. 埋弧焊工作原理
焊接电源的两极分 别接至导电嘴和焊件。 焊接时，颗粒状焊剂由 焊剂漏斗经软管均匀地 堆敷到焊件的待焊处， 焊丝由焊丝盘经送丝机 构和导电嘴送入焊接区， 电弧在焊剂下面的焊丝 与母材之间燃烧。
焊丝的作用 焊接时熔化进入熔池，起到填充和合金化的作用 尚未熔化的焊丝还起着导电的作用
当被焊材料确定以后，焊缝的化学成分在很大程度上 取决于焊剂和焊丝的选配，因此，正确选配焊剂和焊丝 是埋弧焊工艺的一项重要内容。
7
3.2 埋弧焊用焊接材料
1.焊剂
1) 焊剂的分类
（1）按照制造方法分类
熔炼焊剂 非熔炼焊剂
15
3.2 埋弧焊用焊接材料
2 依据埋弧焊的工艺特点
（1）稀释率高 在进行不开坡口的对接焊缝单道焊 或双面焊，以及开坡口的对接焊缝根部焊道焊接时， 由于埋弧焊焊缝熔透深度大，母材熔化量大，焊缝 的稀释率高达, 选用合金元素含量低于母材的焊丝 焊接并不降低焊接接头的强度。
例如，焊接不开破口的Q345（16Mn）钢的对接 接头时，选用含锰量低于母材的H08MnA焊丝 和HJ431焊剂，能够获得足够的接头强度。
焊工初级模拟试题库及答案
焊工初级模拟试题库及答案1、熔焊时，两电极之间的电压降称为（）。
A、电弧电压B、空载电压C、网路电压D、引弧电压答案：A2、24～30㎜厚钢板埋弧焊时应选择的坡口形式为( )。
A、I形B、U形C、Y形D、X形答案：D3、手弧焊时，产生气孔的一个原因是（）。
A、工件上有锈、水B、坡口角度小C、电弧过短答案：A4、焊接接头其实是指( )。
A、焊缝、熔合区和热影响区B、焊缝和热影响区C、焊缝和熔合区D、焊缝答案：A5、一般手弧焊机的负载持续率为（）A、1B、0.8C、60％左右D、50％左右答案：C6、不符合氧气切割条件要求的是( )。
A、金属在氧气中的燃烧点低于熔点B、金属气割时形成氧化物的熔点低于金属本身C、金属在切割氧射流中燃烧反应为放热反应D、金属的导热性较高答案：D7、选择坡口的钝边尺寸时主要是保证( )和防止烧穿。
A、防止焊瘤B、防止未熔合C、防止未焊透D、第一层焊透答案：D8、手工钨极氩弧焊一般只适于焊接厚度（）的焊件。
A、＜6mmB、＜8mmC、＜10mmD、＜12mm答案：A9、焊条烘干的目的主要是（）。
A、保证焊缝金属的抗拉强度B、去掉药皮中的水分C、降低药皮中含氧量D、改善脱渣性能答案：B10、不同厚度钢板对接焊时，对厚板削薄处理的目的，主要是避免接头处（）。
A、产生较大变形B、产生严重焊接缺陷C、造成应力集中D、防止未焊透答案：C11、乙炔气瓶的瓶温不得超过（）℃A、40B、45C、60答案：A12、焊机型号BX3-300中，“300”表示（）。
A、焊接电流300AB、额定电流300AC、初级电流300AD、短路电流300A答案：B13、大致判断某钢种的可焊性，可将该种钢所含的各（）元素含量折算成碳当量，然后再根据碳当量的计算值判断钢的可焊性。
A、非金属B、微量C、合金答案：C14、高空焊接时（）是不符合规定的A、焊工施焊时，佩戴标准安全带。
B、焊工施焊时，电缆或氧、乙炔管不缠在身上，而固定在架子上。
埋弧焊焊工入职培训ppt课件
待辊轮出炉冷却到室温后，需由组长测试硬度， 并在相关文件上照实记录。
;
4、埋弧焊常见焊接缺陷产活力制及预防措施 4.1 裂纹
产生缘由：A〕焊前预热温度低，或预热不充 分； B〕焊后冷却速度过快； C〕焊丝含碳、硫量过大； D〕焊丝导前间; 隔 过大。
;
3.3.1 一切辊轮需严厉按照工艺文件所规定的温 度和时间进炉预热；
3.3.2 辊轮吊装过程中，应尽量避开焊接设备， 防止碰伤设备；
3.3.3 一切辊轮焊接参数应参照工艺文件，各别 机头可以适当微调，但是必需由组长完成或在组 长的指点下完成；
3.3.4 在条件允许的情况下，必需加挡圈，谨防 弧坑裂纹的产生；
;
3.3.5 在记录文件上照实填写相关的参数； 3.3.6 焊接过程中，需仔细察看焊缝外表，并清
理焊道边缘的残渣； 3.3.7 焊接过程中的断弧必需经过打磨处置后再
焊接，并且覆盖前段的缺陷10cm以上； 3.3.8 大面积缺陷严禁经过打磨后加以覆盖，必
需经过车床将原始缺陷车除后再进展焊接；
;
3、埋弧焊焊接过程的控制 3.1 焊接母材：42CrMo4，21CrMoV5-11，
Q345D
3.2 焊接资料的选用: 42CrMo=>MS13-L 21CrMoV5-
11=>MS13-Nb Q345D=>MS13-
Nb〔Q345D〕 返修的辊轮
=>MS13-N 焊剂选用: SJ604
;
3.3、堆焊过程的控制 辊轮堆焊工艺规程
;
预防措施： A〕调理适当的焊丝导前； B〕调整焊接参数； C〕必需清理焊道边缘；
;
硬度低 产生缘由： A〕冷却速度太慢； B〕热处置温度过高。 预防措施： A〕控制冷却速度； B〕控制辊轮在热处置中摆放位置，保证热处置

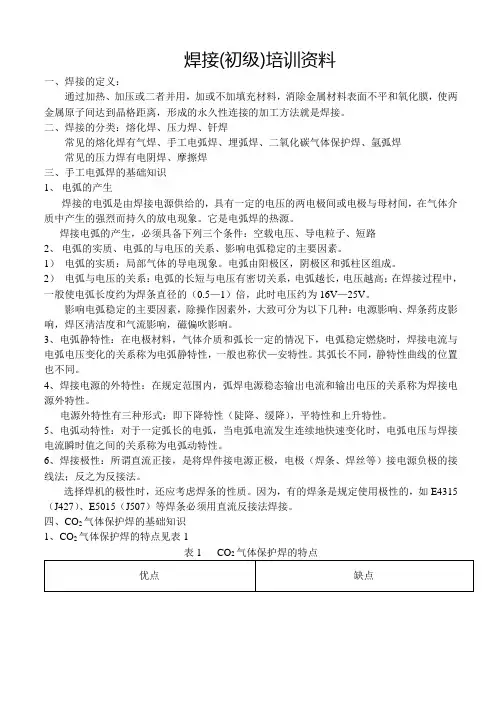

焊接(初级)培训资料资料
焊接(初级)培训资料一、焊接的定义：通过加热、加压或二者并用，加或不加填充材料，消除金属材料表面不平和氧化膜，使两金属原子间达到晶格距离，形成的永久性连接的加工方法就是焊接。
二、焊接的分类：熔化焊、压力焊、钎焊常见的熔化焊有气焊、手工电弧焊、埋弧焊、二氧化碳气体保护焊、氩弧焊常见的压力焊有电阴焊、摩擦焊三、手工电弧焊的基础知识1、电弧的产生焊接的电弧是由焊接电源供给的，具有一定的电压的两电极间或电极与母材间，在气体介质中产生的强烈而持久的放电现象。
它是电弧焊的热源。
焊接电弧的产生，必须具备下列三个条件：空载电压、导电粒子、短路2、电弧的实质、电弧的与电压的关系、影响电弧稳定的主要因素。
1）电弧的实质：局部气体的导电现象。
电弧由阳极区，阴极区和弧柱区组成。
2）电弧与电压的关系：电弧的长短与电压有密切关系，电弧越长，电压越高；在焊接过程中，一般使电弧长度约为焊条直径的（0.5—1）倍，此时电压约为16V—25V。
影响电弧稳定的主要因素，除操作因素外，大致可分为以下几种：电源影响、焊条药皮影响，焊区清洁度和气流影响，磁偏吹影响。
3、电弧静特性：在电极材料，气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压变化的关系称为电弧静特性，一般也称伏—安特性。
其弧长不同，静特性曲线的位置也不同。
4、焊接电源的外特性：在规定范围内，弧焊电源稳态输出电流和输出电压的关系称为焊接电源外特性。
电源外特性有三种形式：即下降特性（陡降、缓降），平特性和上升特性。
5、电弧动特性：对于一定弧长的电弧，当电弧电流发生连续地快速变化时，电弧电压与焊接电流瞬时值之间的关系称为电弧动特性。
6、焊接极性：所谓直流正接，是将焊件接电源正极，电极（焊条、焊丝等）接电源负极的接线法；反之为反接法。
选择焊机的极性时，还应考虑焊条的性质。
因为，有的焊条是规定使用极性的，如E4315（J427）、E5015（J507）等焊条必须用直流反接法焊接。

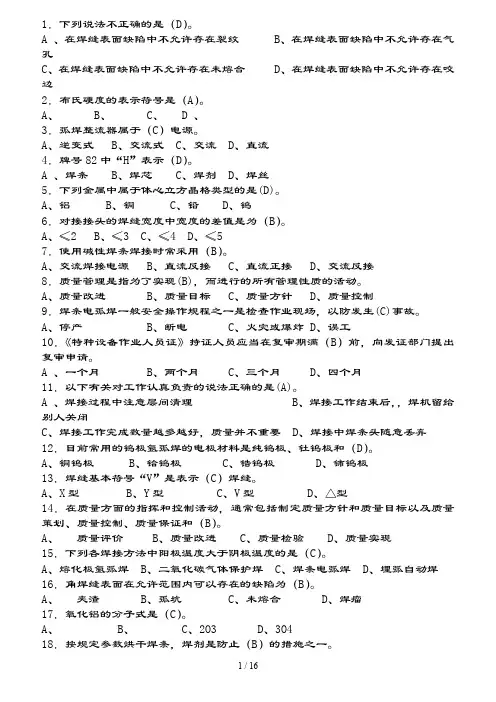

焊工(电)初级理论知识复习材料
1．下列说法不正确的是（D）。
A 、在焊缝表面缺陷中不允许存在裂纹 B、在焊缝表面缺陷中不允许存在气孔C、在焊缝表面缺陷中不允许存在未熔合D、在焊缝表面缺陷中不允许存在咬边2．布氏硬度的表示符号是（A）。
A、 B、 C、 D 、3．弧焊整流器属于（C）电源。
A、逆变式B、交流式C、交流D、直流4．牌号82中“H”表示（D）。
A 、焊条 B、焊芯 C、焊剂 D、焊丝5．下列金属中属于体心立方晶格类型的是(D)。
A、铝B、铜C、铅D、钨6．对接接头的焊缝宽度中宽度的差值是为（B）。
A、≤2B、≤3C、≤4D、≤57．使用碱性焊条焊接时常采用（B）。
A、交流焊接电源B、直流反接C、直流正接D、交流反接8．质量管理是指为了实现(B)，而进行的所有管理性质的活动。
A、质量改进B、质量目标C、质量方针D、质量控制9．焊条电弧焊一般安全操作规程之一是检查作业现场，以防发生(C)事故。
A、停产B、断电C、火灾或爆炸D、误工10．《特种设备作业人员证》持证人员应当在复审期满（B）前，向发证部门提出复审申请。
A 、一个月 B、两个月 C、三个月 D、四个月11．以下有关对工作认真负责的说法正确的是(A)。
A 、焊接过程中注意层间清理 B、焊接工作结束后，，焊机留给别人关闭C、焊接工作完成数量越多越好，质量并不重要D、焊接中焊条头随意丢弃12．目前常用的钨极氩弧焊的电极材料是纯钨极、钍钨极和（D）。
A、铜钨极B、铪钨极C、锆钨极D、铈钨极13．焊缝基本符号“V”是表示（C）焊缝。
A、X型B、Y型C、V型D、△型14．在质量方面的指挥和控制活动，通常包括制定质量方针和质量目标以及质量策划、质量控制、质量保证和（B）。
A、质量评价B、质量改进C、质量检验D、质量实现15．下列各焊接方法中阳极温度大于阴极温度的是（C）。
A、熔化极氩弧焊B、二氧化碳气体保护焊C、焊条电弧焊D、埋弧自动焊16．角焊缝表面在允许范围内可以存在的缺陷为（B）。

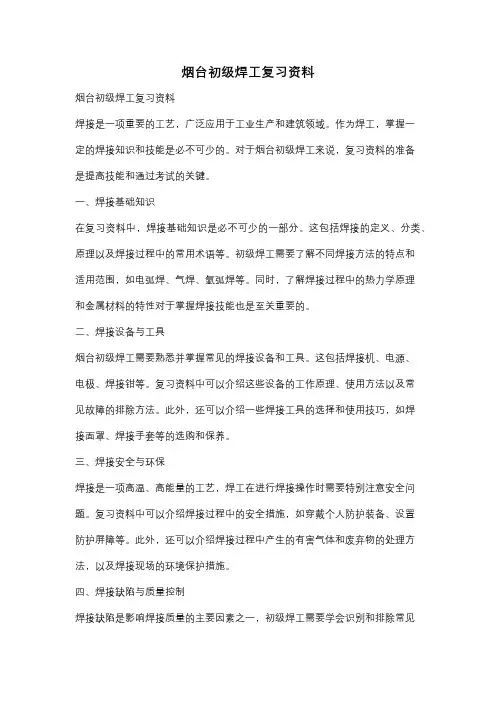

烟台初级焊工复习资料
烟台初级焊工复习资料烟台初级焊工复习资料焊接是一项重要的工艺，广泛应用于工业生产和建筑领域。
作为焊工，掌握一定的焊接知识和技能是必不可少的。
对于烟台初级焊工来说，复习资料的准备是提高技能和通过考试的关键。
一、焊接基础知识在复习资料中，焊接基础知识是必不可少的一部分。
这包括焊接的定义、分类、原理以及焊接过程中的常用术语等。
初级焊工需要了解不同焊接方法的特点和适用范围，如电弧焊、气焊、氩弧焊等。
同时，了解焊接过程中的热力学原理和金属材料的特性对于掌握焊接技能也是至关重要的。
二、焊接设备与工具烟台初级焊工需要熟悉并掌握常见的焊接设备和工具。
这包括焊接机、电源、电极、焊接钳等。
复习资料中可以介绍这些设备的工作原理、使用方法以及常见故障的排除方法。
此外，还可以介绍一些焊接工具的选择和使用技巧，如焊接面罩、焊接手套等的选购和保养。
三、焊接安全与环保焊接是一项高温、高能量的工艺，焊工在进行焊接操作时需要特别注意安全问题。
复习资料中可以介绍焊接过程中的安全措施，如穿戴个人防护装备、设置防护屏障等。
此外，还可以介绍焊接过程中产生的有害气体和废弃物的处理方法，以及焊接现场的环境保护措施。
四、焊接缺陷与质量控制焊接缺陷是影响焊接质量的主要因素之一，初级焊工需要学会识别和排除常见的焊接缺陷。
复习资料中可以列举一些常见的焊接缺陷，如气孔、裂纹、夹渣等，并介绍其产生原因和预防措施。
此外，还可以介绍焊接质量控制的方法和标准，如焊接接头的检测方法、焊缝的质量评定等。
五、焊接工艺与实践理论知识的掌握只是初级焊工的第一步，实践经验的积累同样重要。
复习资料中可以包含一些焊接实例和案例分析，通过实际问题的解决来加深对焊接工艺的理解。
此外，还可以介绍一些焊接技巧和操作要点，如焊接姿势、焊接速度、电流电压的控制等。
六、焊接行业发展趋势最后，复习资料可以介绍一些焊接行业的发展趋势和前景。
焊接技术在工业生产和建筑领域中的应用越来越广泛，对于有一定技能和经验的焊工来说，将有更多的就业机会和发展空间。
焊工焊接考试复习资料
焊工考试复习资料焊接电源电路一般由电源、负载、连接导线和开关四个基本部分组成;电流是电荷带电离子在电路中有规律的定向移动.变压器是一种能改变交变电压大小而不改变频率的静止的电气设备弧焊变压器必须具有陡降的外特性.直流焊接时焊条接电源负极的接法叫直流正接或正接弧焊电源输出端电压与输出电流之间的关系称为弧焊电源的外特性为了用电安全和适合各种用电器的额定电压，要用变压器来降压。
焊接基本常识接头形式分类，电弧焊焊缝的基本形式有对接焊缝、角焊缝、端接焊缝、塞焊缝、组合焊缝。
焊根是指焊缝背面与母材的交界处氮、氢、氧在焊缝中属于有害元素.单面焊双面成型焊接试板的坡口角度一般为60常见的焊接操作位置有平焊、立焊、横焊，和仰焊。
焊条的直径是以焊芯直径为依据确定的。
焊接材料包括焊条、焊丝、焊剂、气体、电极和衬垫等。
开坡口的目的主要是保证焊件在厚度方向上全部焊透利用气体导电时产生的电弧热作为热源的熔焊方法叫做电弧焊焊条电弧焊主要是采用气体保护的一种焊接方法。
采用合理的焊接方向和顺序是减小焊接变形的有效方法焊接检验应包括焊前检验、焊接生产中的检验和成品检验板对接时，焊前应在坡口及两侧20mm范围内，将油污、铁锈、氧化物等清理干净.CO2气体保护焊的送丝机有推丝式、拉丝式、推拉丝式三种形式。
气体保护焊焊接时，环境风速应不大于2 m/s 。
低碳钢可采用冷加工方法，也可采用热加工方法备制坡口板对接时，焊前应在坡口及两侧20mm范围内，将油污、铁锈、氧化物等清理干净采用合理的焊接方向和顺序是减小焊接变形的有效方法。
焊的焊接电流增大时，熔深、熔宽和余高都有相应地增加。
CO2了解机器或部件的名称、作用、工作原理和技术要求是读装配图主要目的之一采用CO气体保护焊易出现哪些焊接缺陷············2焊接三层六道角焊缝，应该掌握哪些主要技术要点··········。
焊工培训复习题纲.doc
焊工培训复习题纲1、电焊作业应注意哪些安全防护?答:防弧光辐射,防飞溅烧烫,防烟气毒害,防火灾爆炸,防高空摔落,防角电伤亡.2、预防焊接时触电伤亡的措施有哪些?(1)经常检查焊机的外壳接地是否良好,焊钳,电缆,胶鞋等绝缘是否可靠;(2)遇到焊机事故应立即拉闸通知电工进行修理;(3)焊机的安装,检查与修理应由电工进行;(4)在工件内焊接时,焊工与焊件之间要有可靠的绝缘;(5)照明灯的电压不得超过36伏;(6)遇有触电者不要直接接触,应先切断电源进行抢救,人工呼吸,直至医生到来或急送医院.3、焊接怎样防止机械伤人事故?(1)搬运工件要小心,防止摔,跌,碰,撞,戴好手套防止工件毛刺棱角划伤皮肤;(2)清除焊渣,铁锈,毛刺和飞溅物时,应戴手套与防护眼镜并注意不要伤害周围人员;(3)拖拉焊接电缆要注意环境,不要用力过猛,以免拉倒物件或人员;(4)登高焊接宜用木梯子,焊接电缆要固定好,切勿背有肩上,要系帆布安全带或设围栏(5)不应使焊条头,钢丝刷,面罩和锤头等落下伤人(6)焊接转胎及其它辅助设备或装置的机械传动部分,应加装防护罩5、Q235B、Q345E等各属于什么钢种?型号中字母与数字代表什么意义?Q235B是碳素结构钢Q 代表屈服强度235表示屈服强度值为235MP B代表质量等级为B级Q345E是低合金高强度结构钢Q 代表屈服强度345表示屈服强度值为345MP E代表质量等级为E级6、什么是金属的机械性能?它有哪些指标?金属的机械性能是指金属材料在外力的作用下抵抗变形和断裂的能力.金属的机械性能指标主要有:[(1)强度(2)塑性(3)韧性(4)硬度7、对电焊条有什么要求?为保证结构的制造质量和使用性能,对电焊条提出来了下列的要求:(1)保证焊缝金属的机械性能和化学成份,并符合有关标准的规定要求(2)有良好的焊接工艺性能,电弧燃烧稳定,飞溅小,成型良好,可以全位置焊接(3)焊条药皮的同心度好,药皮强度高,不易脱落,不易吸潮,不存在影响焊接质量的缺陷(4)焊条成本低,采用价谦的药皮原料(5)焊条的焊芯应符合相应的标准,焊芯表面不应有锈蚀和氧化皮(6)焊接时不应析出有害的气体和烟尘8、焊条药皮有什么作用?(1)稳定电弧---改善焊条引弧性能和提高焊接电弧燃烧稳定性(2)产生熔渣---保护熔池(3)产生气体---形成大量保护气体使熔渣与周围空气隔绝,防止空气中氧,氮的有害作用,同时也有利于熔滴的过渡(4)还原(脱氧)---能使氧化的金属还原,从而保证焊缝中合金元素的含量,提高焊缝的机械性能(5)掺入合金---加入合金元素,以补偿焊接过程中合金成份的烧损,提高焊缝的质量或使焊缝具有某种特殊性能,如耐磨性等9、焊条使用时应注意什么?(1)焊条使用前,一般应按说明书上所规定的烘干温度进行烘干(2)烘干好的焊条最好放在干燥箱中,随用随取(3)如发现焊条有轻微锈迹时,应经试验,合格后方能使用(4)焊条受潮严重,如发现药皮脱落者,一般应予报废(5)露天作业时,不要将焊条放在露天过夜,应予妥善保管,免得受潮变质(6)焊条不可沾上油污,以免焊缝产生气孔(7)一根焊条应尽可能一次焊完,避免焊缝接头过多而降低质量10、埋弧自动焊焊剂使用时应注意什么?焊剂的作用相当于手弧焊焊条的药皮,因此为了保证焊接质量,焊剂在保存时应注意防潮,使用前必须按规定的温度烘干并保温.一般酸性焊剂在250度烘干,碱性焊剂在350度烘干,并保温2小时,同时必须按钢材的成份,性能和要求,正确地选配焊丝和焊剂。
埋弧焊基础
焊丝倾角
➢焊丝的倾斜方向分为前倾和后倾。倾角的方向和大小不同，电弧对熔池的 力和热作用也不同，从而影响焊缝成形。当焊丝后倾一定角度时，由于电弧 指向焊接方向，使熔池前面的焊件受到了预热作用，电弧对熔池的液态金属 排出作用减弱，而导致焊缝宽而熔深变浅。反之，焊缝宽度较小而熔深较大， 但易使焊缝边缘产生未熔合和咬边，并且使焊缝成形变差。
焊接速度
➢当其他焊接参数不变而焊接速度增加时，焊接热输入量相应减小，从而 使焊缝的熔深也减小。焊接速度太大会造成未焊透等缺陷。为保证焊接质 量必须保证一定的焊接热输入量，即为了提高生产率而提高焊接速度的同 时，应相应提高焊接电流和电弧电压。
焊丝直径与伸出长度
焊丝直径
焊丝伸出长度
➢焊丝直径增加时，弧柱直径随之增加，即电流密度减小，会造成焊缝 宽度增加，熔深减小。反之，则熔深增加及焊缝宽度减小。 ➢焊丝长度增加时，电阻也随之增大，伸出部分焊丝所受到的预热作用 增加，焊丝熔化速度加快，结果使熔深变浅，焊缝余高增加，因此须控 制焊丝伸出长度，不宜过长。
埋弧半自动焊主要是软管自动焊，其特点是采用较细直径 ( 2mm或2mm以下）的焊丝，焊丝通过弯曲的软管送入熔 池。电弧的移动是靠手工来完成，而焊丝的送进是自动的。 半自动焊可以代替自动焊焊接一些弯曲和较短的焊缝，主要 应用于角焊缝，也可用于对接焊缝。
焊接材料
埋弧焊用焊接材料包括焊丝和焊剂。 焊丝-焊剂组合的型号编制方法如下 ：
电弧长度的调节
埋弧焊机
➢ 自动埋弧焊机：焊丝送进和电弧的移动均由专用焊接小车完成 ➢ 半自动埋弧焊机：焊丝送进由机械完成，电弧移动由手持焊枪完成
自动埋弧焊
1-焊件；2-V形坡口 3-垫板；4-焊剂 5-焊剂斗；6-焊丝 7-送丝轮；8-导电器 9-电缆；10-焊丝盘 11-焊剂回收器 12-焊渣；13-焊缝
电焊工培训资料PPT课件
平焊
水平焊接
难度级别：初级
焊缝收尾容易产生气 孔。
第6页/共18页
焊接参数的选择
专业知识
焊条的直径
电流的大小
预留的间隙 焊接的角度
第7页/共18页
6
焊
条5
运
行
步
骤 图
4
3
专业知识
9
终点
8
起点
7
2
1
第8页/共18页
焊条运作步骤1-9解说
专业知识
1-3
1-3为仰焊部位。
3-6
3-6、7-9为立焊部位。
第3页/共18页
前言
前言
做为一名合格的制作安装维修人员，除了具备有 专业的技术水平，还应必备较高的焊接技能，这样在 制作安装维修中才能充分发挥技术水平，有效的为生 产保驾护航。 在6月份我厂组织的焊工比武中发现大 家对管道焊接中的仰焊、立焊普遍存在盲区。大部分 焊工反应难掌握。
管道焊接是一项综合性、 全方位的焊接活动。对技术 要求高。此次培训，主要针 对DN108以下的管道，简明介 绍了管道焊接的基本理论及操 作技巧。适用于制作安装维修。
内容回顾
上节内容回顾
电弧焊是熔化焊中最基本的焊接方法，它也 是在各种焊接方法中应用最普遍的焊接方法，其 中最简单最常见的是用手工操作电焊条进行焊接 的电弧焊，称为手工电弧焊，简称手弧焊。手弧 焊的设备简单，操作方便灵活，适应性强。它适 用于厚度2mm以上的各种金属材料和各种形状结构 的焊接，尤其适于结构形状复杂、焊缝短或弯曲 的焊件和各种不同空间位置的焊缝焊接。手弧焊 的主要缺点是焊接质量不够稳定，生产效率较低， 对操作者的技术水平要求较高。
返的手法
焊接中要多观察如发
