最新-八年级物理上册透镜作图专题训练北师大版精品
【精选】北师大版物理八年级上册 光的折射 透镜(提升篇)(Word版 含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．小兰利用如图所示的装置做实验研究凸透镜成像规律。
设u为烛焰至透镜的距离，v为光屏上得到最清晰的像时，光屏至透镜的距离。
小兰调整u，测量相对应的v，部分实验数据如下表所示。
根据表中数据可知u/cm6030201513…v/cm1215203045…(1)此凸透镜的焦距f=_________cm；(2)如果u=16cm，光屏上能得到烛焰的_________的像；（选填“放大”或“缩小”）(3)设想光具座足够长，u足够大，则v的值接近_________cm；（选填“0”、“5”或“10”）(4)若透镜的下半部以黑布遮住则看到烛焰的像会变_________；（选填“亮”或“暗”）(5)完成上述实验后小兰发现了一个中空的平行玻璃砖，中空部分的形状犹如一个凸透镜，如图所示。
如果有一束平行光从左侧垂直入射玻璃砖，从右侧出射之后，是_________（选填“会聚”或“发散”）光束。
请说明你判断的理由_________（可画图辅助说明）。
【答案】10 放大 10 暗发散可将此玻璃砖看成两个玻璃凹透镜A、B的组合，如图所示。
平行光束通过两个凹透镜时，先后经历了两次发散过程，因而出射光是发散的【解析】【分析】【详解】(1)[1]由表格知，当u=20cm，v=20cm时，凸透镜成的是等大的实像，而2f=20cm所以凸透镜的焦距f=10cm(2)[2]u=16cm时，f<u<2f，所以此时所成的是放大的实像。
(3)[3]据凸透镜的成像特点，成实像时物距越远，则像距离越小。
而u足够大时，v会逐渐靠近焦点，但不会越过焦点，所以v的值接近10cm。
(4)[4]若透镜的下半部以黑布遮住，则看到的像会暗，因为黑布遮住了部分射入透镜的光线。
(5)[5][6]因为平行玻璃砖中间是空的，则此玻璃砖相当于两个凹透镜的组合（具体见下图），平行光束通过两个凹透镜时，先后经历了两次发散过程，因而出射光是发散的。
最新北师大版八年级上册物理 光的折射 透镜单元练习(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究“凸透镜成像规律”的实验中.(1)如图甲, 平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=_____cm.(2)如图乙，光屏上呈现清晰的像素，此像的性质是_____的实像.若保持蜡烛和光屏位置不变，移动透镜至_____刻度线处，光屏上能再次呈现清晰的像.(3)如图丙，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在图中____处能观察到烛焰的像.(4)如图丁，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是_____眼镜（近视/远视）.【答案】10.0 倒立放大 40 B 近视【解析】【分析】【详解】（1）由图甲结合凸透镜焦点的定义可知，焦点到凸透镜的距离为20.0cm-10.0cm=10.0cm，即凸透镜的焦距为f=10.0cm；（2）由图乙知，当蜡烛在刻度尺的10cm处，u=15cm，2f＞u＞f，由成像规律知，凸透镜成倒立放大的实像，此时v=55cm-25cm=30cm，根据折射中光路可逆可知，保持蜡烛和光屏位置不变，当u=30cm时，即凸透镜移动至40cm刻度线处，在屏上能再次呈现清晰的像；（3）保持蜡烛位置不变，移动透镜至16cm刻度线处，此时u=16cm-10cm=6cm，u＜f时，凸透镜成正立放大的虚像，光屏上接不到，透过凸透镜观察蜡烛看到正立放大的虚像；虚像与成像物体同侧，所以应从B处观察；（4）将一副眼镜放在蜡烛和凸透镜之间，结果，光屏上原来清晰的像变模糊了，将光屏远离透镜移动适当距离后光屏上再次呈现清晰的像，，说明延后成像了，即像距增大了，说明此透镜对光线有发散作用，故放置的是凹透镜，这种眼镜是用来矫正近视眼的．2．探究凸透镜成像的规律。
(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。
点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在______；(2)当蜡烛、凸透镜在如图所示的位置时，调整光屏到______（填“A”、“B”或“C”）位置时，生活中的______（填“照相机”“投影仪”或“放大镜”）就是根据这个成像原理制成的；(3)保持凸透镜的位置不变，将蜡烛和光屏位置对调，光屏上______（填“能”或“不能”）再次看到清晰的像。
北师大版八年级上册物理 光的折射 透镜单元达标训练题(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。
此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。
请回答：①u表示______；②照相机是属于种______情形。
投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。
【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。
[2]实验进行了多次测量取平均值，目的是为了减小误差。
(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。
[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。
[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。
2．在探究“凸透镜成像规律”的实验中，小明和小红同学进行了如下实验：(1)按如图甲所示操作，测出本实验所用凸透镜的焦距为______cm。
(2)调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、______（选填“放大”“缩小”或“等大”）的清晰实像，生活中的______（选填“照相机”“投影仪”或“放大镜”）就是利用了这样的成像原理。
北师大版物理八年级上册 光的折射 透镜单元达标训练题(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．如图所示，在探究“凸透镜成像规律”的实验中，蜡烛在光屏上成倒立、等大的像，则凸透镜的焦距为____ cm。
北师大版八年级物理上册 光的折射 透镜章末训练(Word版 含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究光的折射规律时，从水面上方看水中的物体变浅了.为了确定水中物体所成像的位置，某学习小组进行了如下探究:u/mm306090120150180v/mm23456790113134A．把一个小灯泡a放在水中某处，观察灯泡所成像的位置。
B．将另一个相同的小灯泡b放在水面上方，调整其位置，使它的像与灯泡a的像重合。
C．用刻度尺测量灯泡b到水面的距离。
（1）测量时，把刻度尺的零刻度线对准灯泡b，水面处对应的刻度如图甲所示，则灯泡b 到水面的距离为_____cm。
（2）灯泡a的像到水面的距离与灯泡b到水面的距离一定相等，理由是:_______（3）测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，则刻度尺在水面处的示数表示_________。
（4）某小组实验时，每次都从灯泡a的正上方观察，测得灯泡a到水面距离u和灯泡a的像到水面距离v的对应关系如上表所示。
根据表中数据，请在图乙坐标中描点作出v-u关系图线。
（___________）由图线可知，v与u成______(选填“正比”、“反比”)。
【答案】8.20 像与物到镜面的距离相等灯泡a的深度正比【解析】【详解】(1)[1]从图甲可以看到，灯泡b到水面的距离为8.20cm；(2)[2]根据平面镜的成像规律可知，灯泡b到水面的距离大小等于灯泡b的像到水面的距离，而灯泡b的像与灯泡a的像是重合的，所以灯泡a的像到水面的距离与灯泡b到水面的距离一定相等；(3)[3]测量时，如果直接将刻度尺竖直插入水中，使看到的零刻度线与灯泡a的像重合，因为光的折射，刻度尺的零刻度线真实位置应该是在灯泡a的位置，所以刻度尺在水面处的示数表示灯泡a的深度；(4)[4]根据表中数据，在坐标中描点作出v-u关系图线，如下图所示；[5]由图线可知，v与u成正比。
2．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；3．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。
北师大版八年级物理上册 光的折射 透镜(提升篇)(Word版 含解析)

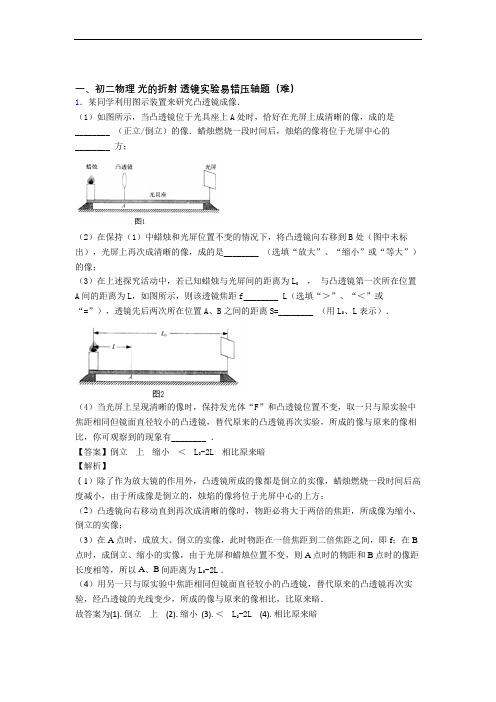

一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
5.2凸透镜成像的规律+5.3生活中的透镜 课件 北师大版(2024)物理八年级上册
互动课堂理解
一、了解幻灯机、投影仪的工作原理 1.幻灯机、投影仪工作时,幻灯片、投影片到镜头的距离为物距,屏幕到镜 头的距离为像距。 2.物距大于镜头的1倍焦距、小于镜头的2倍焦距,得到倒立、放大的实像。 此时像距大于镜头的2倍焦距。 3.要使屏幕上的像大一些,应当减小幻灯片、投影片到镜头的距离,同时增 大屏幕到镜头的距离,也就是把幻灯机、投影仪移到离屏幕较远的地方。
解析:开普勒式望远镜的物镜成倒立、缩小的实像,目镜成正立、放大的虚 像,A正确;显微镜的物镜成倒立、放大的实像,目镜成正立、放大的虚像,B 错误;显微镜和开普勒式望远镜,目镜都成正立、放大的虚像, C正确;开普 勒式望远镜的目镜和物镜都是凸透镜,D正确。
返回目录
本课结束
返回目录
轻松尝试应用
1.(2024·陕西延安期末)学校给同学们布置了“做拿手家常菜”的家庭劳动 作业,李明同学用手机录制了制作肉夹馍的过程。下列有关说法正确的 是( D )。 A.手机镜头相当于凹透镜 B.肉夹馍通过手机镜头成虚像 C.肉夹馍到手机镜头的距离在1倍焦距以内 D.拍肉夹馍特写时,要把手机靠近肉夹馍一些
ห้องสมุดไป่ตู้
快乐预习感知
一、了解放大镜、幻灯机、投影仪、照相机 1.放大镜:相当于 凸透 镜,成 正立 、 放大 的 虚 像。 2.幻灯机、投影仪:镜头相当于 凸透 镜,在屏幕上成 倒立 、 放大 的 实 像。 3.照相机:镜头相当于 凸透 镜,在底片上成 倒立 、 缩小 的
实 像。
返回目录
二、了解显微镜、望远镜的镜头 1.显微镜:物镜相当于投影仪(或幻灯机),来自被观察物体的光经过物镜后 成一个 倒立 、 放大 的实像;目镜的作用是将这个像再 放大 一 次,与 放大镜 的成像原理相同。微小物体经过显微镜两次 放大 后, 观察者就可以看到物体的虚像。 2.望远镜:以开普勒式望远镜为例进行分析,物镜相当于照相机,很远处物体 的光经过物镜后在焦点附近成 倒立 、 缩小 的实像,这个实像位于 目镜1倍焦距内,经目镜成 正立 、 放大 的虚像(目镜与 放大镜 的 成像原理相同)。很远的天体经过望远镜作用后,观察者就可以看到天体的 虚像。
【精选】北师大版八年级上册物理 光的折射 透镜单元达标训练题(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。
此实验进行了多次测量，目的是______；(2)测出焦距后，黄汉选用了凸透镜1进行探究凸透镜成像的实验，分别进行了图（a）（b）、（c）图所示的实验。
请回答：①u表示______；②照相机是属于种______情形。
投影仪是属于______种情形能成虚像的是______种情形；[选填“（a）”“（b）”或“（c）”]③比较（a）、（b）两图，（a）图成的像比（b）图成的像______（选填“大”或“小”）。
【答案】会聚减小误差物距（a）（b）（c）小【解析】【分析】【详解】(1)[1]凸透镜对光有会聚作用，平行于主光轴的光线经过凸透镜后会会聚到焦点上，据此能测量出焦距。
[2]实验进行了多次测量取平均值，目的是为了减小误差。
(2)[3]由图可知，u是指蜡烛到透镜的距离，其表示的是物距。
[4][5][6]由图（a）可知，物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机；由图（b）可知，物距在一倍焦距和二倍焦距之间时，成倒立、放大的实像，其应用是投影仪；由图（c）可知，物距小于焦距，成正立、放大的虚像。
[7]从（a）到（b）的过程中，物距变小，像距变大，像变小，所以（a）图成的像比（b）图成的像小。
2．在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点作了进一步探究．（1）为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个_____的光斑，测得凸透镜的焦距是10cm．（2）为了使像能成在光屏的中央，应先调节好蜡烛和光屏的高度，使它们的中心跟凸透镜的中心大致在_____．（3）当把点燃的蜡烛和光屏移至图甲所示位置，光屏上_____（选填“能”或“不能”）成像．若把点燃的蜡烛向右移至光具座的35cm刻度时，向_____（选填“左”或“右”）移动光屏会得到一个倒立、_____的实像；_____就是利用这一成像规律工作的．此时，风一吹，烛焰向左偏，则光屏上成的像向_____偏．（4）细心的小滨发现实验时间一长，光屛上的像会向上移动，为了使像呈在光屏的中央，应将光屏向_____移动．（5）小明用此光具座模拟人眼看远近不同物体的情况，当人眼看清眼前30cm处的物体时，凸透镜的位置、形状如图乙所示．如果将物体移至眼前50cm处，保持透镜（晶状体）、光屏（视网膜）之间距离不变，则应该换上更_____（选填“薄”或“厚”）的凸透镜（凸透镜直径大小相同），才能在光屏上得到清晰的像．【答案】最小、最亮同一高度能右放大投影仪（幻灯机等）右上薄【解析】【分析】（1）平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距；（2）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；（3）凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜；物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距；物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距；根据“物近像远像变大，物远像近像变小”判断光屏移动的方向并判断像大小的变化，凸透镜成像时，2f＞u＞f，成倒立、放大的实像，投影仪等依据的是这一原理；凸透镜成像不仅左右相反、而且要上下相反；（4）凸透镜成的实像是倒立的，但过光心的光线传播方向不变，像与物体的变化方向恰好相反；（5）薄凸透镜的焦距大于厚凸透镜的焦距，然后根据凸透镜的成像规律进行分析解答．【详解】（1）让一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，这点是凸透镜的焦点；（2）为使像能成在光屏的中央，应调整凸透镜、光屏和烛焰，使三者的中心大致在同一高度处；（3）当把点燃的蜡烛和光屏移至图甲所示位置，此时u=v=2f，光屏上得到倒立、等大的实像；由“物近像远像变大”可知，当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时，此时物距u=50cm﹣35cm=15cm，则f＜u＜2f，应向右移动光屏，会得到一个倒立、放大的实像，投影仪、幻灯机等就是利用这一成像规律工作的；由“凸透镜成像左右相反”可知，烛焰向左偏，则光屏上成的像向右偏；（4）蜡烛在燃放中不断缩短，向下移动，光屏上的像向上移动，要使像能够成在光屏中央，可向上移动光屏；（5）由题意可知，物体远离凸透镜即物距变大时，像距不变，说明凸透镜的焦距变大，而薄凸透镜的焦距大于厚凸透镜的焦距，故更换的应是薄凸透镜．3．如图所示，请回答下列问题：(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。
北师大版八年级物理上册 光的折射 透镜单元达标训练题(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．探究凸透镜成像的规律。
(1)选取焦距为10cm的凸透镜、蜡烛和光屏，将它们置于光具座上。
点燃蜡烛，调整凸透镜和光屏的高度，使它们的中心与烛焰的中心大致在______；(2)当蜡烛、凸透镜在如图所示的位置时，调整光屏到______（填“A”、“B”或“C”）位置时，生活中的______（填“照相机”“投影仪”或“放大镜”）就是根据这个成像原理制成的；(3)保持凸透镜的位置不变，将蜡烛和光屏位置对调，光屏上______（填“能”或“不能”）再次看到清晰的像。
若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，还想在光屏上看到清晰的像，应将光屏适当______（填“靠近”或“远离”）凸透镜。
【答案】同一高度C投影仪能靠近【解析】【分析】【详解】(1)[1]为使烛焰的像成在光屏的中心，在做实验的过程中，调整凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度。
(2)[2]当蜡烛、凸透镜在如图所示的位置时，蜡烛在1倍焦距和2倍焦距之间，像会成在2倍焦距以外，所以光屏要调整光屏到C点。
[3]生活中的投影仪成像原理是物体在1倍焦距和2倍焦距之间，像在2倍焦距以外。
(3)[4]保持凸透镜的位置不变，将蜡烛和光屏位置对调，根据光路的可逆性光屏上仍能成清晰的像。
[5]若在此基础上将一个度数合适的远视眼镜放到蜡烛和凸透镜之间，光线通过凸透镜后会会聚一些，还想在光屏上看到清晰的像，就要让光屏靠近凸透镜。
2．用如图所示的装置做“探究凸透镜成像规律”实验。
图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
(1)凸透镜的焦距是______cm；(2)图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、______的实像。
若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到______cm刻度线处，可以再次看到清晰的像；(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向______（左/右）移动才能再次看到清晰的像，若放上镜片后，保持光屏的位置不动，将凸透镜换成一个焦距更______（选填“大”或“小”）的凸透镜，也能够在光屏上看到清晰的像；(4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向______（左/右）移动，“烛焰尖部”又会变清晰。
【精选】北师大版物理八年级上册 光的折射 透镜章末训练(Word版 含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．探究凸透镜成像的规律：(1)实验所用凸透镜的焦距为10cm。
某次实验情形如图甲所示，此时光屏上恰好得到烛焰清晰的像，则物距u=______cm，烛焰的像应为图乙中的______，生活中的______就是利用这一原理工作的。
(2)在图甲所示实验情形下，紧靠凸透镜加放另一透镜，发现光屏上的像变模糊。
保持蜡烛和凸透镜的位置不变，只将光屏向右移动又重新得到清晰的像，则所加的透镜为______。
【答案】30 C 照相机凹透镜【解析】【分析】【详解】(1)[1]由图甲可知，凸透镜在50cm刻度处，蜡烛在20cm刻度处，则物距u=50cm-20cm=30cm[2][3]由图可知，物距大于像距，且光屏上成清晰的像，此时成的是倒立、缩小的实像，所以烛焰的像应该是图乙中的C，生活中照相机是利用这一原理工作的。
(4)[4]保持蜡烛和凸透镜的位置不变，只将光屏向右移动又重新得到清晰的像，即相对于没加透镜之前像距变大了，说明成像光线被扩散了，所以加的透镜为凹透镜。
2．丁丁用一个焦距未知的透镜和相关器材探究“凸透镜成像的规律”：（1）如图甲所示，只需将凸透镜向_______（填“左”或“右”）调节到适当位置即可测出凸透镜焦距；（2）丁丁把点燃的蜡烛安装在光具座上，如图乙所示。
此时只需调节 ______（填“蜡烛”或“光屏”）到适当的位置，光屏上便会出现______（填“正立”或“倒立”）、______（填“放大”、“等大”或“缩小”）的像。
此规律在生活中的应用是 ______（填“照相机”或“投影仪”）。
（3）若器材的位置仍如图乙所示，丁丁只需要在蜡烛和凸透镜之间放置一个焦距合适的______（填“凸透镜”或“凹透镜”），也可以在光屏上看到清晰的像。
【答案】左光屏倒立放大投影仪凸透镜【解析】【分析】【详解】(1)[1]由图可知，将凸透镜向左移动，光屏上的光斑将变小，当光屏上出现最小最亮的光斑时，该点为凸透镜的焦点，测量焦点到凸透镜光心的距离即为凸透镜的焦距。
