直播卫星

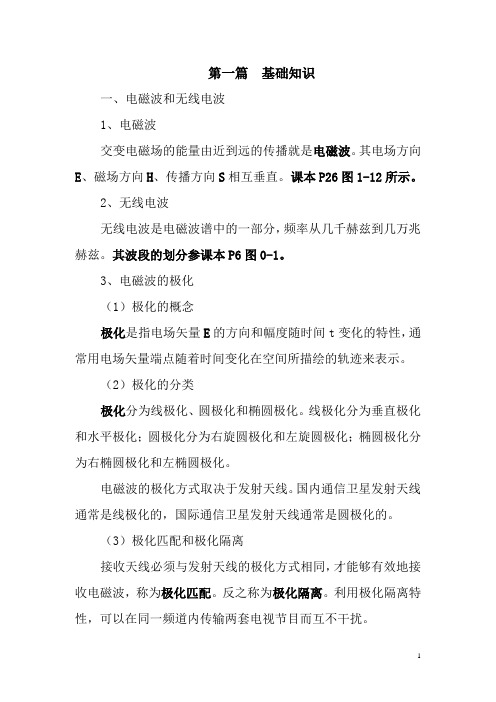

第一篇基础知识一、电磁波和无线电波1、电磁波交变电磁场的能量由近到远的传播就是电磁波。
其电场方向E、磁场方向H、传播方向S相互垂直。
课本P26图1-12所示。
2、无线电波无线电波是电磁波谱中的一部分，频率从几千赫兹到几万兆赫兹。
其波段的划分参课本P6图0-1。
3、电磁波的极化（1）极化的概念极化是指电场矢量E的方向和幅度随时间t变化的特性，通常用电场矢量端点随着时间变化在空间所描绘的轨迹来表示。
（2）极化的分类极化分为线极化、圆极化和椭圆极化。
线极化分为垂直极化和水平极化；圆极化分为右旋圆极化和左旋圆极化；椭圆极化分为右椭圆极化和左椭圆极化。
电磁波的极化方式取决于发射天线。
国内通信卫星发射天线通常是线极化的，国际通信卫星发射天线通常是圆极化的。
（3）极化匹配和极化隔离接收天线必须与发射天线的极化方式相同，才能够有效地接收电磁波，称为极化匹配。
反之称为极化隔离。
利用极化隔离特性，可以在同一频道内传输两套电视节目而互不干扰。
二、模拟信号与数字信号1、模拟信号幅度随时间的变化是连续的信号。
2、数字信号幅度随时间的变化是离散的。
传送模拟信号的通信称为模拟通信；传送数字信号的通信称为数字通信。
三、数字通信系统模型由发送端、信道、接收端三大部分组成。
课本图P30图2-3所示。
发送端：信源、信源编码、（加扰）、信道编码、调制构成。
信道：信号传播的通道。
可分为有线信道和无线信道。
接收端：解调、信道解码、（解扰）、信源解码、信宿。
1、信源编码就是把模拟信号变换成数字信号。
即完成模数变换（A/D）的过程。
对信源编码的要求，就是在保持原有信号真实性的前提下尽量减少信号的比特率，实现压缩编码，使信源码占用的信道带宽尽量小。
2、信道编码就是自动检错和纠错。
即在信源编码后的信息码元中按一定规律附加一些监督码元，形成新的数字信号，接收端可按数字信号的规律性来检查信号接收是否有差错，进行检错和纠错。
3、加扰其主要目的是开办收费电视业务。
锁定模块在直播星户户彤项目中的作用
有线电视技术在我国4.12亿户家庭中，有超过2亿户家庭无法收看到有线电视节目，其中很多用户分布在偏远的农村地区，有线电视网络很难到达。
直播卫星是国家于2008年6月发射的，承载国家农村电视“村村通”使命的中星9号直播卫星。
作为一项惠民工程，广电总局针对直播卫星村村通工程已经进行了三次公开招标，共计购买了超过1000万套卫星接收设备，解决了部分边远地区农牧民了解外界的需求。
为了维护国家广播电视传播秩序，以及保持广电产业健康发展，使现阶段直播星的发展不至于影响到城市有线电视数字化的发展，需采取一种技术手段来限制城区用户的非法接收现象，以实现直播卫星服务于广大偏远乡村的初始目的。
为实现以上目的，国家广电总局召集业内多家企业，联合研究和制定可行性技术方案，并确定了采用GSM 基站定位技术对直播卫星接收机进行位置锁定，即直播星户户通项目的技术实现方案，GPRS 锁定模块就是实现这一最重要也是最关键功能的部件。
其工作原理是通过在户户通卫星机顶盒中嵌入GPRS 锁定模块，采集开机位置的移动基站信息，并和安装时记录的信息进行对比，以确定是否对该机顶盒进行授权，工作原理如图1所示。
通过GPRS 锁定模块对基站信息的采集与比对，可以确保下发到广大偏远乡村的户户通机顶盒拿到城市中无法正常使用，不影响城市有线电视数字化的发展。
同时，由于GPRS 锁定模块具有GSM 基站定位功能，可直接通过连接语音转换模块或直播星专用话机等装置即可实现农村用户打电话的功能，为农村用户提供便利。
而GPRS 锁定模块性能和质量的好坏会直接影响到用户的通话质量。
对现有市场上的GPRS 锁定模块产品进行分析，可以看出，G PRS 锁定模块性能和质量的好坏主要从主芯片、生产工艺两部分进行区分。
从主芯片来看，目前市场上采用的主芯片以ST 爱立信的STE4851、MT K 联发科的M TK6223D 和展讯的SC6610为主，其性能对比如表1所示。
南方江西省广播电视网络传输有限公司图1直播星GPRS 锁定模块工作原理图卫星广播有线电视技术从生产工艺来看，目前市场上的产品基本采用四层板设计与标准模块加两层板设计，HDI 技术与通孔技术的生产工艺，而生产工艺的不同，会直接影响到产品的性能与质量，下面对锁定模块的生产工艺进行一下比较，如表2所示。
九州户户通机顶盒安装指导要求规范
实用标准四川九州电子科技股份有限公司直播星户户通机顶盒安装指导规范技术开发中心·DVB测试所版本修订记录直播星户户通机顶盒安装指导规范一．户户通机顶盒安装步骤 (3)二．安装注意事项 (6)三．安装过程中软件的提示及处理方法 (7)四．中星9号节目编号 (10)五．位置锁定系统典型工作流程及场景 (12)一、位置锁定系统框图 (12)二、工作流程图 (14)一．户户通机顶盒安装步骤1、安装前需事先在地方安装维护中心对待安装的盒子进行开卡，开卡网址：/。
在机顶盒未通电的状态下，对机顶盒安装SIM卡和智能卡；2、安装好机顶盒的天线，用AV线连接机顶盒与电视机，将机顶盒与卫星接收器连接好；3、打开电视机和机顶盒，通过遥控器设置机顶盒。
点击遥控器【菜单】按钮，选择【系统设置】，输入密码“9999”进入设置；进入【网络连接设置】项，将网络IP设置为“114.251.156.067”，网络端口设置为“4567”，确认后保存设置；（DVS-698TL盒子需要做第3步，DVS-798TL的IP及端口参数已经预置在软件中了，不需做第3步）。
4、退出菜单，会在监视器上看到“E06对不起，智能卡未授权”的提示，如下图1-1所示；图1-1 智能卡未授权提示5、开机大约20s左右，电视机屏幕上会出现搜索到的基站信息（最多5行）的提示页面，如下图1-2所示。
根据屏幕提示，此时点击遥控器上对应颜色（红色或橙色）按钮进行保存；图1-2 搜索到的基站信息提示页面6、等待约8s后，屏幕上会出现显示“智能卡未授权，若安装请按确认键，取消请按返回键”的提示信息，如图1-3所示。
此时请按遥控器上【确认】按钮；图1-3确认是否安装的提示图7、再次等待约15S后，屏幕上出现“发送成功”的提示，如下图1-4所示。
若显示“发送失败”则需将机顶盒断电，拔掉电源线，重新安装SIM卡，完成3-7的安装操作。
图1-4 定位信息发送成功的提示图8、在收到“发送成功”的提示信息后，屏幕右上角会显示“安装过程中，请稍后...”的字样，如图1-5所示，约10S后屏幕上出现电视节目视频画面；图1-5 安装过程的提示9、右上角“安装过程中，请稍后...”在持续一段时间后会自动消失，而后屏幕中间出现黄色提示页面显示“安装成功”随即消失，用户正常接受电视节目，安装过程全部完成；图1-6 安装成功的提示图备注：该安装步骤是根据我到做开卡安装测试时总结而来，若有不对的地方请指正。
