双速电机控制原理图

双速电机接线原理图之令狐文艳创作

双速电机接线原理图令狐文艳接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。

此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

KM2的辅助常开触点断开，防KM1误动。

4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。

双速电动机接线图Microsoft Office Word 2007 文档

双速电动机接线图双速电动机的定子绕组的联接方式常有两种：一种是绕组从三角形改成双星形，如下图(a)所示的连接方式转换成如图(c)所示的连接方式，另一种是绕组从单星形改成双星形，如图(b)所示的连接方式转换成如图(c)所示的连接方式，这两种接法都能使电动机产生的磁极对数减少一半即电动机的转速提高一倍。

双速电动机的定子绕组的接线图下图是双速电动机三角形变双星形的控制原理图，当按下起动按钮SB2，主电路接触器KMl的主触头闭合，电动机三角形连接，电动机以低速运转；同时KA的常开触头闭合使时间继电器线圈带电，经过一段时间(时间继电器的整定时间)，KMl的主触头断开，KM2、KM3的主触头闭合，电动机的定子绕组由三角形变双星形，电动机以高速运转。

双速电动机的控制原理图线路工作原理分析：变极调速的优点是设备简单，运行可靠，既可适用于恒转矩调速（Y/YY），也可适用于近似恒功率调速（△/YY）。

其缺点是转速只能成倍变化，为有极调速。

Y/YY变极调速应用于起重电葫芦、运输传送带等；△/YY变极调速应用于各种机床的粗加工和精加工。

双速电动机的最常用接线方式有两种：1.绕组从单星形改接成双星形，如下图（左）所示。

当用这种接线方式时，电动机由Y接改为YY连接，每相的绕组均由串联改为并联，这样使磁极对数较少了一般。

利用这种换接法，电动机在变极调速后，其额定转矩基本上保持不变，所以适合与拖动恒转矩性质的负载，力图起重机和皮带传输机等。

2.绕组从三角形改成双星形（Y形），如上图（右）所示三角形改为双星形，也使磁极对数减小一半，而得到调速效果。

这种变极调速后，电动机的额定功率基本上不变，但是额定转矩几乎要减小一半，所以这种接法适合用于拖动恒功率性质的负载，如各种金属切削机床。

当利用磁极对数的变换对三相异步电动机进行调速时，由于改接后绕组旋转磁场的旋转方向不会改变，在改变极数时，应把接到电动机进线端子上的电源的相序变一下。

如果定子上装有两套独立的三相绕组，其中一套绕组可以用以上换接法产生两种磁极对数，那么就可以得到三种同步转速，例如750/100/1500转/分，或1000/1500/3000转/分，这种电动机称为三速电动机。

双速电机的启-停-运行-变速及其应用

双速电机的启--停--运行--变速及其应用一、前言各个行业都会用到双速电机，如高层建筑的地下车库（低速用于排除汽车尾气，高速用于火灾的排烟）、某些炉窑的鼓风机（加温、恒温需要不同的送风量）和机械行业的机床主轴变速等。

重新绘制的主电路如图1所示；控制电路如图2所示。

图 2图 1控制电路构成要点：1. SB11、SB12—低速启/停按钮，实现星-角启动。

2. SB21、SB22—高速启/停按钮，实现星-角-双星启动。

3. KM1、KM32接通是Y起动；4. KM1、KM31接通是△（低速）运行；5. KM2、KM31、KM32接通是双Y（高速）运行。

6. 整定KT2延时断开的时间，要比KM1的延时闭合来得长些。

二、控制电路的工作情况一、双速电机的低速启动过程：为了便于叙述，将主电路和控制原理简化成如图3的形式，这是常用的星-角启动电路。

1. 按SB1，KM32的线圈将通过KM31(3-4)和KT1(4-5)的常闭触点得电，其主触点闭合，实现主电路的封星。

2. KM32(3-11)接通，KM1得电，其主电路接通，电机实现星启动；KM1(2-11)接通自锁，虽松开SB1按钮，KM32的线圈仍能通过KM1(2-11)和KM32(3-11)两触点保持在得电状态。

3. KM32得电的同时，KT1也得电，星启动开始计时，其整定时间（约10s）到，KT1(4-5) 常闭触点断开，KM32线圈失电。

4. KT1(12-13) 常开触延时闭合，当KM32(11-12) 常闭触点恢复闭合时KM31线圈得电而动作，其主触点接通主电路，电机在角接条件下继续启动至稳定速度。

5. KM32(3-11)断开，使KT1断电而退出工作。

6. KM31(12-13)接通自锁；KM31(3-4) 断开KM32的线回路，避免误按下SB1使KM32的线圈得电，接通主电路，造成短路事故。

7. 双速电机低速的星-角启动至此结束。

二、双速电机的高速启动过程：启动过程分两种情况，主电路如图 3图1、控制原理如图2所示。

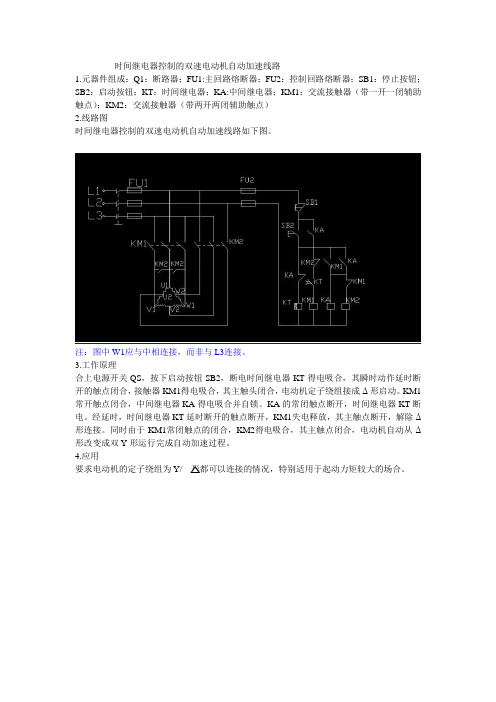

时间继电器控制的双速电动机自动加速线路

时间继电器控制的双速电动机自动加速线路
1.元器件组成：Q1：断路器；FU1:主回路熔断器；FU2：控制回路熔断器；SB1：停止按钮；SB2：启动按钮；KT：时间继电器；KA:中间继电器；KM1：交流接触器（带一开一闭辅助触点）；KM2：交流接触器（带两开两闭辅助触点）
2.线路图
时间继电器控制的双速电动机自动加速线路如下图。

注：图中W1应与中相连接，而非与L3连接。

3.工作原理
合上电源开关QS，按下启动按钮SB2，断电时间继电器KT得电吸合，其瞬时动作延时断开的触点闭合，接触器KM1得电吸合，其主触头闭合，电动机定子绕组接成Δ形启动。

KM1常开触点闭合，中间继电器KA得电吸合并自锁。

KA的常闭触点断开，时间继电器KT断电。

经延时，时间继电器KT延时断开的触点断开，KM1失电释放，其主触点断开，解除Δ形连接。

同时由于KM1常闭触点的闭合，KM2得电吸合，其主触点闭合，电动机自动从Δ形改变成双Y形运行完成自动加速过程。

4.应用
要求电动机的定子绕组为Y/ 形都可以连接的情况，特别适用于起动力矩较大的场合。

双速电动机定子绕组接线图

双速电动机定子绕组接线图
下图是双速电动机三角形变双星形的控制原理图，当按下起动按钮SB2，主电路接触器KMl的主触头闭合，电动机三角形连接，电动机以低速运转；同时KA的常开触头闭合使时间继电器线圈带电，经过一段时间(时间继电器的整定时间)，KMl的主触头断开，KM2、KM3的主触头闭合，电动机的定子绕组由三角形变双星形，电动机以高速运转。

线路工作原理分析
变极调速的优点是设备简单，运行可靠，既可适用于恒转矩调速
（Y/YY），也可适用于近似恒功率调速（△/YY）。

其缺点是转速只能成倍变化，为有极调速。

双速、Y-△电路工作原理及接线-动画演示接线步骤解读

二、断电延时带直流能耗制动、Y－△启动电路的工作原理
L1 L2 L3 U12 W12 U12
FU2
U11 V11 W11 FU1 U12 V12 W12 V13 U13 W13 FU3
W12 Y0 整定时间4s 1s
断电延时带直流能耗制动的星－三角启动的控制线路
三、机床电气线路的接线方法及要求
1
V13
FU1 U12 V12 W12
FU2
W2
V2
W2 U1 V1
U2

U13 FR U1 V1 W1
PE
变极电机
整定时间4s±1s
当U1、V1、W1分别接到L1、L2、
L3，U2、V2、W2断开时，是四极电动机，转速为1448转/分左右。当W2、V2、U2分别接到L1、L2、L3，U1、V1、W1短接时，是两极电动机，转速为2870转/分左右。
双速、Y－△电路的工作原理
和电路接线要求
一
电动机双速控制线路的工作原理
二能耗制动、Y－△启动控制线路的工作原理
三
四
机床电气线路的接线方法及要求双速电路模拟接线通电试验
五
一、双速电动机控制线路的工作原理
L1 L2 L3 QS U11 V11 W11 Y0 KM1 W13
U1 W2 W1 V2 U2 V1
(2)
(3)
(4)
(5)
五、通电试验
2
2 (1) (2)
通电试运行：负载试运转：带负载（电动机）通电试验。断开电源总开关和电路板QS，拔出电源线插头；按标号将电动机的首尾端接到电路板引入引出端子排上。检查接线无误，方可插入电源插头接通电源开关；按控制线路的工作原理启动电动机；当电机平稳运行时，用钳表测量三相电流是否平衡；试验完毕，按下停止按钮，断开电路板QS和电源总开关，拔出电源插头，然后拆除三相电源线，再拆除电动机引出线，通电试验工作全部完成。

双速电机接线原理图之欧阳歌谷创编

双速电机接线原理图欧阳歌谷（2021.02.01）接触器控制的双速电动机电气原理图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。

此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。

KM2的辅助常开触点断开，防KM1误动。

4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制就是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。

双速电机变速原理及接线图教学文案

双速电机变速原理及接线图双速电机原理和接线图一、双速电动机简介双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

双速电机(风机),平时转速低,有时风机就高速转，主要是通过以下外部控制线路的切换来改变电机线圈的绕组连接方式来实现。

1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数；2、在定子槽内嵌有两个不同极对数的独立绕组；3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。

此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为Y Y接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2二、控制电路分析1、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。

电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。

其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。

同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3 000转／分。

双速电机接线原理图

双速电机接线道理图接触器掌握的双速电念头电气道理图一.双速电念头简介双速电念头属于异步电念头变极调速,是经由过程转变定子绕组的衔接办法达到转变定子扭转磁场磁极对数,从而转变电念头的转速.依据公式;n1=60f/p可知异步电念头的同步转速与磁极对数成反比,磁极对数增长一倍,同步转速n1降低至原转速的一半,电念头额定转速n也将降低近似一半,所以转变磁极对数可以达到转变电念头转速的目标.这种调速办法是有级的,不克不及腻滑调速,并且只实用于鼠笼式电念头.此图介绍的是最罕有的单绕组双速电念头,转速比等于磁极倍数比,如2极／4极.4级／8极,从定子绕组△接法变成YY接法,磁极对数从p＝2变成p=1.∴转速比＝2／1＝2二.掌握电路剖析1.合上空气开关QF引入三相电源2.按下起动按钮SB2,交换接触器KM1线圈回路通电并自锁,KM1主触头闭合,为电念头引进三相电源,L1接U1.L2接V1.L3接W1;U2.V2.W2悬空.电念头在△接法下运行,此时电念头p=2.n1＝1500转／分.3.若想转为高速运转,则按SB3按钮,SB3的常闭触点断开使接触器KM1线圈断电,KM1主触头断开使U1.V1.W1与三相电源L1.L2.L3离开.其帮助常闭触头恢复为闭合,为KM2线圈回路通电预备.同时接触器KM2线圈回路通电并自锁,其常开触点闭合,将定子绕组三个首端U1.V1.W1连在一路,并把三相电源L1.L2.L3引入接U2.V2.W2,此时电念头在YY接法下运行,这时电念头p=1,n1＝3000转／分.KM2的帮助常开触点断开,防KM1误动.4.FR1.FR2分离为电念头△运行和YY运行的过载呵护元件.5.此掌握回路中SB2的常开触点与KM1线圈串联,SB2的常闭触点与KM2线圈串联,同样SB3按钮的常闭触点与KM1线圈串联,SB3的常开于KM2线圈串联,这种掌握就是按钮的互锁掌握,包管△与YY两种接法不成能同时消失,同时KM2帮助常闭触点接入KM1线圈回路,KM1帮助常闭触点接入KM2线圈回路,也形成互锁掌握.三.定子接线图如下低速时绕组的接法高速时绕组的接法。

双速电机的接线和控制方法

双速电机的接线和控制方法双速掌握箱内有三个KM，KM3是公认的短路接触器，从箱内可看到一端被短路的就是KM3。

而KM1和KM2，各生产厂有不同的编号，有的把主接触器叫做KM1，有的把主接触器叫做KM2。

主接触器不论是高速还是低速都是闭合的，（我们就设KM1为主接触器吧）。

这样KM2与KM3就成了联动切换器了。

而KM3是接在KM2下的，从箱内可以查看到，同时也能确定这只是KM2。

KM2和KM3在电机运行中只能有一只是闭合的，否则就是短路。

（由于KM3是短接的，二只都闭合，KM3就把KM2也短路了）先要核对二根电缆在掌握箱内接线是否正确，尤其是相位（左起黄绿红）。

将电机内的三块短接片全部取掉，把从KM1出来的掌握线直接按黄绿红接到上排的U1、V1、W1的三个接线桩上压紧。

把从KM2接出来的掌握线按黄绿红接到W2、U2、V2的三个接线桩上压紧。

这样三相双速电机的接线就基本完成了。

（有的厂方接线图上把从KM1接出来的掌握线接到W2、U2、V2上，这也没关系，由于这本身就是自定义，只要了解原理就行了。

）如分不清从哪里出来的，（经过穿管敷桥架，有可能分不清），也没事，随便把那根电缆接在上排或下排桩上。

随便接对高速档无影响，由于三角形连接时，各相对其对应的二个线头的连接和挨次是不会变的，所以它的转向也不会变。

但随便接对低速档有影响，由于原W2、U2、V2是中性点，现在U1、V1、W1成了中性点，造成反转。

就是说当高速和低速的转向不一时，将二根电缆在接线盒内对换一下，就能转向相同。

当然也可以调整线头。

最终确定转向是否符合要求，如反转了，最便利的是在电源端对换二根相线。

但如为了相色对齐A黄B绿C红，不宜在掌握箱内换，也可在接线盒内对换，二组一起对换同二根相线或线头。

留意事项：1、同一根电缆上的线必需接在同一编号上的三根电机线头上。

（一排三桩上都为编号1、或都为编号2）。

否则就成二相产生的磁场顺时针转，一相产生的磁场逆时针转，电机不会转。
