SDWJ系列小电流接地选线装置
16、小电流接地选线装置试验报告
正确
11母支路4电流
II母支路4
正确
正确
I1母支路5电流
I1母支路5
正确
正确
11母支路6电流
II母支路6
正确
正确
11母任一支路电流
I1母线接地
正确
正确
I11母U1
I11母支路1电流
I11母支路1
正确
正确
I11母支路2电流
川母支路2
正确
正确
I11母支路3电流
川母支路3
正确
正确
I11母支路4电流
I11母支路4
正确
电源消失、恢复
电源消失后，相应告警接点应可靠闭合。
正确
装置断电恢复过程中无异常，通电后工作稳定正常。
正确
在装置上电掉电瞬间，装置不应发异常数据。
正确
时钟掉电功能应正常。
正确
其它功能检查
告警回路应正常输出、打印机应能正常打印。
正确
五、程序版本及校验码检查
检测项目
检测结果
程序版本
V4.07
校验码
4EC2C42C
0.100
WkV线路4310
5.002
1.000
0.196
0.098
WkV线路5310
4.994
0.995
0.201
0.097
WkV线路6310
4.998
0.998
0.200
0.100
WkV线路7310
5.000
0.994
0.200
0.102
WkV线路8310
5.001
1.002
0.197
0.101
正确
模拟I母支路12接地
小电流接地选线
小电流接地选线装置实施 一、 装置背景介绍在我国110kV 以下电力系统中，变压器的中性点多采用不接地或经消弧线圈接地方式，简称为小电流接地系统。
在小电流接地系统中，发生单相接地故障时，故障相电压降为零，非故障相电压升高为相电压的√3倍，但三相之间的线电压仍然保持对称，故障电流仅为系统对地电容电流，数值往往较负荷电流小得多，对供电负荷没有影响，因此规程允许继续运行1～2h 。
但实际运行中，接地故障引起的弧光过电压可能会引起电力电缆爆炸、TV 保险熔断甚至烧坏、母线短路等事故，因此，迅速确定接地点、消除单相接地故障对系统的安全运行有着十分重要的意义。
传统的寻找接地故障线路的方法是：依次逐条断开每回出线的断路器，故障线路被断开后，系统电压恢复且接地信号消失，否则继续寻找。
虽然这种寻找方法大多可通过重合闸来进行补救，但对一些供电要求很高的用电客户来说，这种方法的弊病是显而易见的，尤其是对那些负荷较重的线路，这种方法已不满足安全稳定供电的要求。
小电流接地选线装置自问世以来，迅速得以普及，经历了几次更新换代，其选线的准确性已在不断提高。
二、 小电流接地系统单相接地故障特点如图1所示为一中性点不接地系统，假定电网的负荷为零，并忽略电源和线路上的压降。
电网各相对地电容为C 0，这三个电容就相当于一对称Y 形负载，其中性点就是大地。
CB A U NNKI AI B I C I CI B I A E CE B E A图1 中性点不接地系统正常运行时，电源中性点对地电压等于零，即U N =0，各相对地电压为相电势，三相电容电流也是对称的，并超前相应电压90°，正常运行时的相量如图2。
I CI BI A E CE BE A图2 正常运行时的相量图当A 相发生单相接地时，A 相对地电压变为零。
此时中性点对地电压就是中性点对A 相的电压，即UN=-EA 。
各相对地电压和零序电压分别为U ´A = 0U ´B = E B - E A = √3 E A ej -150° U ´C = E C - E A = √3 E A ej 150° U 0 =1/3（U ´A + U ´B + U ´C ）= -E A上式说明，A 相接地后，B 相和C 相对地电压升高为原来的√3倍，此时三相电压之和不再为零，出现了零序电压。
小接地电流系统选线装置实验指导书
小接地电流系统选线装置实验室指导书一、实验目的1、复习继电保护相关知识。
2、熟悉、掌握实验仪器的使用。
3、熟练掌握小接地电流系统的故障特点和选线方法。
二、实验器材1、西瑞XRA—600小接地电流系统选线装置。
2、许继IRT7G继电保护测试装置。
3、若干电路连接线。
4、电脑（需安装IRT7软件）。
三、实验内容使用小接地电流系统选线装置选出故障线路。
四、实验原理1、中性点不接地系统单相接地故障的特点正常运行的电力系统是三相对称的，其零序、负序电流和电压理论上为零。
多数的短路故障是三相不对称的，其零序、负序电流会很大。
利用这些变化特征，可以构成反应序分量原理的各种保护。
中性点不接地、中性点经消弧线圈接地、中性点经电阻接地等系统，统称为中性点非直接接地系统或者小接地电流系统。
在这种系统中发生单相接地时，由于故障点电流很小，而且三相之间线电压仍然保持对称，对负荷的供电没有影响，因此，在一般情况下都允许再继续运行1-2小时。
因此在单相接地时，一般只要求继电保护能选出发生接地的线路并及时发出信号，而不必跳闸，能完成这种任务的保护装置被称为“接地选线装置”。
经过分析，中性点不接地系统发生单相接地后零序分量有以下特点：（1）零序网络由同级电压网络中元件对地的等值电容构成回路，网络的零序阻抗很大。
（2）在发生单相接地时，相当于在故障点产生了一个其值与故障相故障前相电压大小相等，方向相反的零序电压，从而整个系统都将出现零序电压。
（3）在非故障元件中流过的零序电流，其数值等于本身的对地电容电流。
（4）在故障元件中流过的零序电流，其数值为全系统非故障原件对地电容电流之总和。
（5）中性点不接地系统短路点的零序电流和零序电压相位差为180ｏ。
2、选线原理不直接接地系统发生单相接地故障时，线路中产生零序电压和零序电流。
当母线上出现零序电压时，说明故障点可能出现在该母线上或者母线上的支路上。
当母线上的零序电压大于整定值时，继续检测母线各支路上的零序电流，如果某一支路上的零序电流值大于整定值，则说明该线路为故障线路。

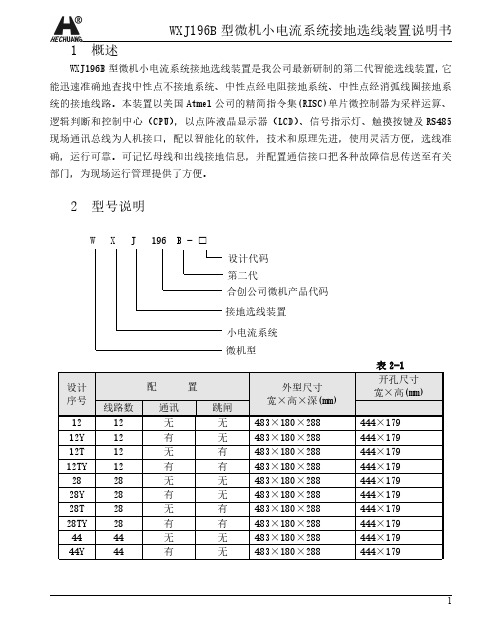

WXJ196B型微机小电流系统接地选线装置说明书
1概述WXJ196B 型微机小电流系统接地选线装置是我公司最新研制的第二代智能选线装置，它能迅速准确地查找中性点不接地系统、中性点经电阻接地系统、中性点经消弧线圈接地系统的接地线路。
本装置以美国Atmel 公司的精简指令集(RISC)单片微控制器为采样运算、逻辑判断和控制中心（CPU），以点阵液晶显示器（LCD）、信号指示灯、触摸按键及RS485现场通讯总线为人机接口，配以智能化的软件，技术和原理先进，使用灵活方便，选线准确，运行可靠。
可记忆母线和出线接地信息，并配置通信接口把各种故障信息传送至有关部门，为现场运行管理提供了方便。
2型号说明WXJ196B -□微机型小电流系统接地选线装置合创公司微机产品代码第二代设计代码3使用条件3.1户内使用，并且室内通风良好。
3.2海拔高度≤5Km。
3.3环境温度-15～+50℃。
3.4相对湿度≤95%。
3.5大气压力80～110Kpa。
3.6周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。
4技术参数4.1工作电源DC/AC220V(-20%～+10%)4.2功耗4.2.1电源回路DC220V≤30W或AC220V≤30W4.2.2交流电压回路≤1VA。
4.2.3交流电流回路≤1VA。
4.3交流额定电压100V。
4.4交流额定电流5A。
4.5跳闸出口容量5A。
4.6上述部分参数可以根据用户要求特制。
5.1采用美国Atmel公司精简指令集(RISC)单片微控制器系列CPU，数据采集、运算、逻辑判断、控制输出等速度快，精度高，自带“看门狗”(Watchdog)电路，抗干扰、自检及自恢复等能力强。
5.2采用128×64点阵液晶显示器(LCD)，全中文化，显示信息丰富。
5.3智能化软件技术，原理先进，性能稳定，安全可靠。
5.4实时显示系统日历、时钟和四段母线零序电压的有效值。
5.5可以迅速准确地判别母线或出线接地。
5.6对母线和出线接地故障均可给出告警信号并显示、保存有关信息。
小电流接地微机选线装置
一、概述本装置适用于0.38kV～110kv中性点不接地或经消弧线圈接地以及中性点经电阻接地的电力系统。
并且无论金属性接地、还是电阻性接地均能准确的选出接地线路号，而不受出线形式（架空线和电缆线）的限制。
二、主要特点和技术指标1 特点：1.1 装置采用“多重选线判据来构成综合判据”，采用信息融合技术，利用各种判据选线。
采用连续选线技术，充分利用整个接地过程中的有效数据，提高选线结果的可靠性与准确性。
1.2硬件设计采用最新推出“高性能32 位ARM 处理器”，高速的处理与运算能力为装置复杂的算法提供有力的支持。
使装置功能分配更加合理，响应速度更快，运行更加稳定。
1.3 具有辅助决策功能，在故障状态中，可进行辅助决策信息的查询。
装置可显示出故障母线3U0和故障母线所属出线零序电流最大的三条线路的基波（存在消弧线圈为5次谐波）的有效值、相位信息，可帮助现场人员分析故障数据，做出接地线路的判断。
1.4 汉字化输出信息可通过“液晶屏显示21笔故障数据信息”（掉电不丢失），并且每笔“故障信息都可通过装置配备的打印机打印输出”。
1.5 人机界面及运行维护，采用汉字菜单选项操作，使现场参数设置调试更为快捷，方便了用户。
1.6 能对检测到的各种“故障信息进行语音输出”，进一步体现了人性化设计。
1.7带有独立的硬件时钟，掉电后装置的时钟信息不丢失。
1.8本装置可选配“消谐功能”，可节省用户成本。
1.9 投运后，本机基本上不需要维护。
1.10 适用范围广，长短线不限、并联运行的出线数不限。
1.11 可区分线路接地和母线接地2 技术指标2.1 电压等级：1～4个。
2.2母线段数：1～4段。
2.3 出线配置：小于等于36路。
2.4报警输出：所有继电器接点容量250VAC,8A。
2.5装置通讯：配置“RS485通讯接口”，配置标准的“ModBus@RTU或CDT通讯协议”，可以访问装置的测量数据和报警信息等实时数据；并可通过通讯接口整定装置，改变装置的运行状态。
小电流接地故障选线装置的原理及应用
小电流接地故障选线装置的原理及应用介绍了小电流接地系统接地选线的意义，阐述了一种选线装置的原理及结构。
总结了选线装置在实际应用中存在的问题。
标签：小电流接地系统；选线原理；应用及故障分析引言小电流接地系统在国内66kV及以下电压等级的电网系统中应用非常广泛，而单相接地故障在小电流接地系统中故障率很高。
随着近年来电网容量的加大，接地电流也不断增大，因单相接地故障造成的损失越来越严重。
因单相接地时，非故障相对地电压升高，易产生系统谐振，对电网设备的绝缘产生破坏作用，损伤积累到一定程度会造成避雷器、PT爆炸或绝缘子闪络等情况发生。
通常选线的办法是利用变电所绝缘监察装置发出的接地信号，然后根据接地拉闸选择出接地出线柜。
没有发生单相接地的线路，也需短时间停电，这对要求连续供电的企业会造成影响。
所以研究应用快速、准确的小电流接地选线装置意义重大，可大大提高电力供应中的安全、经济型。
1 JDBH-10/1型小电流接地保护选线装置原理及性能1.1 基本原理JDBH-10/1小接地电流系统消弧、过压、感电保护装置（以下简称装置），是一种针对中性点不直接接地系统，发生单相接地故障时，实现快速熄灭故障点电弧，对人体和设备进行保护的装置。
该装置以接地选相控制装置为核心设备，实时采集、计算母线电压及零序电压的变化，识别系统有无接地和接地的相别。
如果系统某一相发生接地故障时，接地选相装置快速开出相应相别的真空开关合闸指令，将故障相与接地网直接连接。
装置的接地电阻在0.5欧以下，远远小于接地故障点处的接地电阻，利用并联分流原理，可以很好的转移接地故障点处的入地电流，让接地相与大地强迫等电位，使接地故障点处的电弧不能维持而熄灭，从而对人身感电及间歇性接地引发过电压等故障起到保护作用。
它根据装置动作前后，系统零序电流方向的变化和附加的零序阻抗选线法，来进行选线；有别于一般的选线装置，提高了选线的精度。
克服了中性点不直接接地系统，单相接地时易飞弧、过电压扩大事故及人身感电不及时跳闸的缺点，实现了既提高供电可靠性，又快速保护的目的。
小电流接地选线装置说明书
一、概述小电流系统是指中性点不直接接地系统，包括中性点不接地系统，中性点经消弧线圈接地系统或中性点经电阻接地系统。
在我国，66KV及其以下电压等级的电网中，一般都采用这种系统。
小电流系统发生单相接地以后，由于故障特征不明显，使得能迅速、准确地指示接地回路有了一定的难度，小电流系统单相接地选线一直是继电保护领域未彻底解决的一个难题。
从八十年代末一直到现在，众多大专院校、研究院、生产厂家都致力于这一产品的开发与生产，提出了不少新思路与新方法。
目前国内流行的三种选线原理是功率方向方法、谐波分析法（即群体比幅比相法）、与信号注入法。
（1）功率方向法：采用判断每条线路的零序电流的功率方向来确定故障线路，这种方法从原理上讲就做不到100％的准确率，可能出现一条线路接地，判断多条线路或一条都判断不出的结果。
目前，这种方法常被综合自动化系统中分布采样单元或功率方向继电器采用。
（2）谐波分析法：谐波分析法采用单相接地后零序稳态信号的群体比幅比相法，由于比幅比相时，采用的是相对原理，因此，这种方法从理论上讲不存在死区，不受运行方式及接地电阻的影响，可以做到100％的准确率，其选线方案的有效性已得到充分证明，但对于CT不平衡导致的零序电流，这种方法不能有效解决。
（3）信号注入：虽然接线简单，不需零序CT回路，但由于注入信号大小及方法的限制一般主要用于10KV及以下电压等级系统。
另外，探头的灵敏度和可靠性易受各种外界因素影响，再者综自站及无人值守站的使用有些不便。
二、型号说明4U机型型号为：BW-ML196H (B型端子)配备有微型打印机。
三、装置的主要特点BW－ML系列微机小电流接地选线/消谐装置是在BW-ML196型基础上改进、完善而推出的新一代的微机小电流接地选线/消谐装置，主要有以下特点：1.选线方案上综合利用了暂态过程的小波分析法及利用稳态过程的谐波分析法与能量法，进一步提高了选线的准确率。
2.严格按照继电保护装置的要求来设计，制造和检测，CT回路采用大电流短路端子，抽出插件不影响系统运行，产品按保护要求通过国家继电器质量监督检测中心检测。
小电流选线装置说明书
小电流接地选线装置说明书
前言：
迅达公司立足于长远发展，坚持“务实、守信、创新、高效”的企业运营理念，以高新技术为手段，创造名牌产品，真诚服务客户！
第一、小电流接地选线装置介绍
我厂的小电流接地选线装置的型号主要为：XD-NSL型，它能在系统发生单相接地时，准确、迅速地选出接地线路或母线。
使用简单方便，无需维护，可根据用户需要将相关信息通过通信接口传给上级监控系统，适用于无人值守变电站。
第二、工作原理
在高压室高压柜有母线测量PT,开口三角测零序电压;在每路出线柜装零序电流CT,线路有接地时,零序电流CT有电流流过。
小电流接地选线装置一般用零序电压和零序电流作为接地故障线路判定依据。
第三、订货须了解
1、产品的型号、名称以及订货数量
2、装置的工作电源额定值
3、是否带有通信功能，并指定接口形式
4、其他特殊要求。
小电流接地系统故障选线方法
小电流接地系统故障选线方法小电流接地系统是指在电力系统中用于保护设备和人员安全的一种接地保护系统。
它的作用是防止电力系统中因设备漏电或其他原因导致的接地故障，保障设备和人员的安全。
在实际运行中，小电流接地系统也会出现故障，为了找到故障原因并及时修复，必须采用一定的选线方法。
本文将针对小电流接地系统故障的选线方法进行介绍。
一、故障的分类小电流接地系统故障主要分为两类，一类是漏电故障，另一类是接地电阻增大。
漏电故障是指系统中出现了电流偏离正常值的现象，导致系统无法正常工作；接地电阻增大是指系统中地线的接地电阻大于规定值，导致系统无法正常工作。
二、故障的原因1、设备老化随着设备的使用时间增长，设备内部的零部件会出现老化，导致设备的性能下降，进而引发小电流接地系统故障。
2、环境因素在工业生产中，环境因素对设备的影响非常大，如潮湿、多尘等环境因素都会对设备的正常运行产生影响，进而引发小电流接地系统故障。
3、人为因素人为操作失误也是小电流接地系统故障的常见原因，特别是在设备维护和保养过程中，不当的操作可能会导致设备出现故障。
三、选线方法1、现场检查当小电流接地系统出现故障时，首先需要进行现场检查。
现场检查的目的是发现故障的具体位置，包括检查设备的外观是否损坏、连接处是否有松动等情况。
通过现场检查，可以初步确定故障的范围和可能原因。
2、测试仪器检测现场检查后，需要使用专业的测试仪器对小电流接地系统进行检测。
常用的测试仪器包括接地电阻测量仪、漏电流测量仪等。
通过测试仪器的检测，可以准确地获取接地电阻和漏电流的数值，并进一步确定小电流接地系统故障的具体原因。
3、故障定位通过现场检查和测试仪器的检测，可以进行故障的定位。
根据故障的具体表现和测试仪器的检测结果，可以初步确定故障出现的位置和原因，从而有针对性地进行修复。
4、故障处理针对不同的小电流接地系统故障，需要采取不同的处理方法。
对于漏电故障，可以通过更换漏电保护器或修复漏电线路等方法进行处理；对于接地电阻增大的故障，可以通过清理接地电线路、加强接地电线路的连接等方法进行处理。
小电流接地系统接地故障选线方法
小电流接地系统接地故障选线方法我国中低压（3～66kV）配电网多采用小电流接地，主要有中性点经消弧线圈接地、中性点不接地和中性点经高阻接地这3种接地方式。
在中性点经消弧线圈接地方式中，当配电网发生单相接地故障时线电压仍然对称，流过故障点的零序电流很小单相接地故障信号微弱，加上实际运行环境复杂，导致接地故障选线困难。
本文基于小电流接地系统接地故障选线方法展开论述。
标签：小电流接地系统;单相接地故障;接地故障选线1 小电流接地系统单相接地故障选线装置技术标准及检验规程电网安全稳定运行是保障用户持续用电、保证供电可靠性的基本条件，虽然电网由于故障停电不可避免，但在接地故障发生后，在最短时间内发现并排除故障就显得尤为关键。
在低压配电网小电流接地系统（中性点非有效接地系统）中，单相接地故障时有发生，如何及时有效地发现故障是避免事故扩大化，提高电网供电可靠性，防止短路电流带来的电力设备绝缘损坏和人员安全受到威胁的重要举措。
随着对供电可靠性要求的越来越高，小电流接地系统单相接地故障选线装置越来越受到重视。
为了加强小电流接地系统单相接地故障选线装置的技术规范，提高选线装置的运行可靠性，保证电网安全稳定运行，政府机构新出台了一系列相关标准。
在2017年5月实施的DL/T 872-2016《小电流接地系统单相接地故障选线装置技术条件》中，在功能测试上要求选线装置在系统发生单相接地时，能够准确选线并显示接地线路和母线编号。
标准中要求对选线装置进行投入前需进行试验，试验要求分别在中性点不接地、经消弧线圈接地以及中性点经高电阻接地系统中发生单相接地故障;同时对接地性质做出了要求，包括永久性接地和间歇性弧光接地。
2018年1月实施的中国电机工程学会标准T/CSEE 0055-2017《小电流接地系统单相接地故障选线装置检验规程》中，要求装置在投运前进行模拟试验，试验内容如下：（1）通过测试仪将模拟的交流电压、电流故障信号输入到装置，模拟逐条线路故障，电压信号初始相位为45°、故障线路电流相位滞后电压90°、正常线路电流相位超前电压90°，故障线路电流幅值最大（或不小于正常线路），检验装置的选线及附属功能，如不适用本方法的装置可由厂家提供测试方法;（2）通过建模仿真或现场记录的故障波形建立各种类型的测试场景，测试场景應考虑中性点接地方式、谐波含量、故障电阻、故障初相角、故障持续时间及铁磁谐振等因素，通过波形回放的方式进行测试。
