卧式中开泵与立式中开泵的区别
中开泵型号说明及参数
中开泵型号说明及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、SH型单级双吸中开泵概述:SH型系单级双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。
用于输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许最大进口压力0.6MPa。
二、SH型单级双吸中开泵参数范围：流量Q 72~10800m3/h扬程H 11~140m三、SH型单级双吸中开泵型号说明：10SA-6JA10-吸入口径被25除(即进口直径为250mm)S-单级双吸水平中开式离心泵6-比转数被10除化整的约数J-表示额定转速变化A-表示叶轮外径第一次变化，A、B、C……依次类推300S-19A300-吸入口径300mmS-单级双吸水平中开式离心泵19-设计点扬程A-表示叶轮外径第一次变化，A、B、C……依次类推四、SH型单级双吸中开泵结构型式：中开式离心泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为中开式离心泵体，吸入口和吐出口均在泵轴线下方的泵体上，中开泵中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。
轴封为用软填料密封或机械密封。
五、SH型单级双吸中开泵旋转方向：从电机端向泵看，SA型泵为逆时针方向旋转，即吸入口在左，吐出口在右。
150S50中开泵-中开泵参数-中开泵性能
150S50 单级双吸离心泵150S50150 ——泵进口直径为150mmS ——卧式单级双吸清水离心泵50 ——泵设计点扬程78mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）150S50160 44.5 54 2950 29 37 81 3.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。

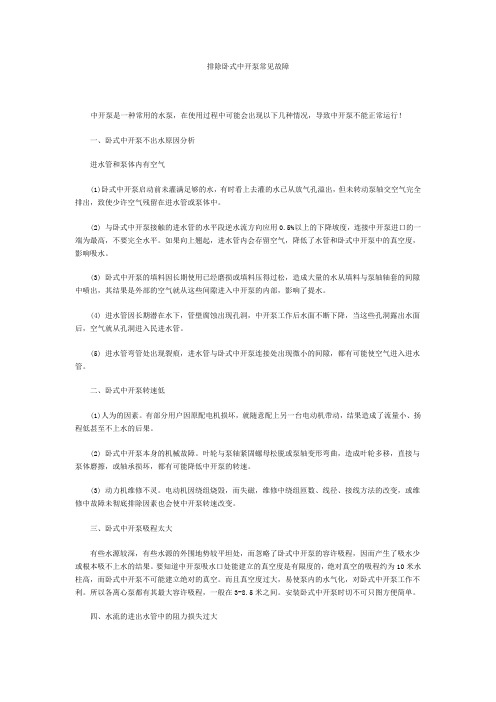

排除卧式中开泵常见故障
排除卧式中开泵常见故障中开泵是一种常用的水泵，在使用过程中可能会出现以下几种情况，导致中开泵不能正常运行！一、卧式中开泵不出水原因分析进水管和泵体内有空气(1)卧式中开泵启动前未灌满足够的水，有时看上去灌的水已从放气孔溢出，但未转动泵轴交空气完全排出，致使少许空气残留在进水管或泵体中。
(2) 与卧式中开泵接触的进水管的水平段逆水流方向应用0.5%以上的下降坡度，连接中开泵进口的一端为最高，不要完全水平。
如果向上翘起，进水管内会存留空气，降低了水管和卧式中开泵中的真空度，影响吸水。
(3) 卧式中开泵的填料因长期使用已经磨损或填料压得过松，造成大量的水从填料与泵轴轴套的间隙中喷出，其结果是外部的空气就从这些间隙进入中开泵的内部，影响了提水。
(4) 进水管因长期潜在水下，管壁腐蚀出现孔洞，中开泵工作后水面不断下降，当这些孔洞露出水面后，空气就从孔洞进入民进水管。
(5) 进水管弯管处出现裂痕，进水管与卧式中开泵连接处出现微小的间隙，都有可能使空气进入进水管。
二、卧式中开泵转速低(1)人为的因素。
有部分用户因原配电机损坏，就随意配上另一台电动机带动，结果造成了流量小、扬程低甚至不上水的后果。
(2) 卧式中开泵本身的机械故障。
叶轮与泵轴紧固螺母松脱或泵轴变形弯曲，造成叶轮多移，直接与泵体磨擦，或轴承损坏，都有可能降低中开泵的转速。
(3) 动力机维修不灵。
电动机因绕组烧毁，而失磁，维修中绕组匝数、线径、接线方法的改变，或维修中故障未彻底排除因素也会使中开泵转速改变。
三、卧式中开泵吸程太大有些水源较深，有些水源的外围地势较平坦处，而忽略了卧式中开泵的容许吸程，因而产生了吸水少或根本吸不上水的结果。
要知道中开泵吸水口处能建立的真空度是有限度的，绝对真空的吸程约为10米水柱高，而卧式中开泵不可能建立绝对的真空。
而且真空度过大，易使泵内的水气化，对卧式中开泵工作不利。
所以各离心泵都有其最大容许吸程，一般在3-8.5米之间。
300S12中开泵-中开泵参数-中开泵性能
300S12 单级双吸离心泵300S12300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵12 ——泵设计点扬程12mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S12 790 219 12 1480 31.1 37 83 4.88工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
10SH-6A高效节能环保中开泵
98
12SH-6
792
220
90
936
260
82
213
74
5.4
1450
245
300
80
4.5
279
75
3.5
576
160
86
12SH-6A
755
210
78
918
255
70
190
71
5.5
1450
217
260
74
4.7
246
71
3.6
540
150
72
12SH-6B
20
200
67
900
250
57
1450
20SH-6A
1870
520
85
2140
595
77
1150
430
66
20SH-9
2016
560
59
2450
680
50
1405
390
58
20SH-9A
1910
530
50
2270
630
42
20SH-9B
1763
490
42
1550
430
40
20SH-13
2016
560
35.1
2410
670
30
20SH-13A
88
3.5
95.7
82
76.5
80
77
110
85
3.5
80
73
64.4
82
65.3
75
300S58A中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵
300S58A 单级双吸离心泵300S58A300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵58 ——泵设计点扬程58mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S58A720 200 49 1480 118 160 81 5.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
600S47中开泵-双吸泵-卧式中开泵-卧式双吸泵-单级双吸离心泵
600S47 单级双吸离心泵600S47600 ——泵进口直径为mmS ——卧式单级双吸清水离心泵47 ——泵设计点扬程A ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）600S47 3170 881 47 980 455.9 560 88 6.5工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
成套范围：成套供应泵、电动机、底板、联轴器、进出口短管等。
机泵操作及基础知识
第一节泵的分类首先大类是按工作原理分：1、叶片式泵叶片式泵可分为：离心泵、混流泵、轴流泵、旋涡泵。
离心泵是最主流的泵，种类繁多，说水泵一般是指离心泵。
又可分单级泵、多级泵。
单级泵可分为：单吸泵、双吸泵、自吸泵、非自吸泵等。
多级泵可分为：节段式、涡壳式。
混流泵可分涡壳式和导叶式。
轴流泵可分为固定叶片和可调叶片。
旋涡泵也可分为单吸泵、双吸泵、自吸泵、非自吸泵等。
2、容积式泵容积泵可分为往复泵、转子泵、齿轮泵、螺杆泵等等。
3、其他类型泵如射流泵、气体扬水泵、水锤泵、电磁泵、水轮泵等。
离心泵的分类方式离心泵的分类很多，它是依据不同的结构特点而划分的。
一、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。
2、多级泵：即在泵轴上有两个或两个以上的叶轮。
液体依次流过每级叶轮，级数越多，扬程越高，这时泵的总扬程为n个叶轮产生的扬程之和。
二、按工作压力来分类1、低压泵：压力低于100米水柱；2、中压泵：压力在100~650米水柱之间；3、高压泵：压力高于650米水柱。
三、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；液体从一侧流入叶轮，存在轴向力2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。
液体从两侧流入叶轮，不存在轴向力，泵的流量几乎比单吸泵增加一倍，可以近似看作是二个单吸泵叶轮背靠背地放在了一起。
四、按泵壳结合缝形式来分类1、水平中开式泵：即在通过轴心线的水平面上开有结合缝。
2、垂直结合面泵：即结合面与轴心线相垂直。
五、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。
2、立式泵：泵轴位于垂直位置。
六、按叶轮出来的水引向压出室的方式分类1、蜗壳泵：水从叶轮出来后，直接进入具有螺旋线形状的泵壳。
2、导叶泵：水从叶轮出来后，进入它外面设置的导叶，之后进入下一级或流入出口管。
平时我们说某台水泵属于多级泵，是指叶轮多少来讲的。
根据其它结构特征，它又有可能是卧式泵、垂直结合面泵、导叶式泵、高压泵、单面进水式泵等。
300S32A中开泵-中开泵参数-中开泵性能
300S32A 单级双吸离心泵300S32A300 ——泵进口直径为300mmS ——卧式单级双吸清水离心泵32 ——泵设计点扬程32mA ——叶轮外径切割代号I——代表叶轮外径加大G ——代表更改叶轮设计参数：泵型号流量扬程转速轴功率配套功率效率汽蚀（m3/h）（l/s）（m）（r/min）（kw）（kw）（%）（m）300S32A 702 195 24.7 1480 56.2 75 84 5.8工作条件:转速：370～2970 r/min 流量：135～38000m3/h （设计点）扬程：12～205m（设计点）介质温度：≤80℃（标配泵）；≤150℃（轴承和机械密封增加冷却，泵壳材料采用QT500-7）允许进口压力：≤0.3Mpa(标配泵)；≤0.6MPa（泵壳材料采用QT500-7）旋转方向：从驱动端看，订货时可选择顺时针或逆时针方向旋转。
简介：概述：“S”系列型泵为单级、双吸水平中开式离心清水泵。
“S”系列型泵是高效节能产品，具有结构简单，性能优良的特点。
适应于城市、电站、水利工程等排给水用泵，亦可用于农田排灌。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体温度为0℃～80℃。
允许最大进口压力为0.6MPa。
参数范围：流量Q 88～1400m3/h 扬程H 12～100m 型号说明： 6×14SD 6—吐出口径（英寸） 14—圆整的最大叶轮外径（英寸） S—单级双吸水平中开式离心泵 D—最大叶轮外径档次代号（有A、B、C、D、E、F共六档）结构型式：“S”系列型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
旋转方向：从电动机端看，“S”系列型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
主要零件材质：泵的过流部件材质均为铸铁。
立式卧式离心泵的特点作用
立式卧式离心泵的特点作用离心泵是泵类使用非常普遍的泵，离心泵有立式，卧式等结构，其特点根据离心泵的使用性能，材质，结构等等不同，应用场合，输送介质，温度等也不同，离心泵较其他类型泵有很多优点。
一、离心泵结构与工作原理离心泵一般由电动机带动，在启动泵前，泵体及吸入管路内充满液体。
当叶轮高速旋转时，叶轮带动叶片间的液体一道旋转，由于离心力的作用，液体从叶轮中心被甩向叶轮外缘（流速可增大至15～25m/s），动能也随之增加。
当液体进入泵壳后，由于蜗壳形泵壳中的流道逐渐扩大，液体流速逐渐降低，一部分动能转变为静压能，于是液体以较高的压强沿排出口流出。
与此同时，叶轮中心处由于液体被甩出而形成一定的真空，而液面处的压强Pa比叶轮中心处要高，因此，吸入管路的液体在压差作用下进入泵内。
叶轮不停旋转，液体也连续不断的被吸入和压出。
由于离心泵之所以能够输送液体，主要靠离心力的作用，故称为离心泵。
二、离心泵的基本构造A.单级单吸式离心泵特点：单级单吸式离心泵工作可靠，结构简单，易于制造加工，维护保养方便，适应性强，是广泛应用的一种离心泵。
泵的一端在托架内用轴承支撑，装有叶轮的另一端悬臂伸出托架之外。
按泵体与泵盖的剖分位置不同，又可分为前开式和后开式两种结构。
后开式泵的优点在于检修时，只要将托架止口螺母松开就可以将托架连同叶轮一起取出，不必要拆卸泵的进、排液管路。
三、离心泵的分类A、按工作叶轮数目来分类1、单级泵：即在泵轴上只有一个叶轮。
2、多级泵：即在泵轴上有两个或两个以上的叶轮。
B、按工作压力来分类低压泵、中压泵、高压泵C、按叶轮进水方式来分类1、单侧进水式泵：又叫单吸泵，即叶轮上只有一个进水口；2、双侧进水式泵：又叫双吸泵，即叶轮两侧都有一个进水口。
D、按泵轴位置来分类1、卧式泵：泵轴位于水平位置。
2、立式泵：泵轴位于垂直位置。
南阳威尔奇环保设备有限公司是离心泵、自吸泵、磁力泵、过滤机、废气塔，酸雾塔，喷淋塔，酸雾净化塔等产品专业生产加工的公司，拥有完整、科学的质量管理体系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卧式中开泵与立式中开泵的区别
下面我们就以长沙中开泵厂家湖南宏力泵业卧式中开泵——SM型中开泵跟SLA型立式中开泵具体对比一下
卧式中开泵——SM型中开泵概述：SM型中开泵为单级、双吸水平中开式离心清水泵，适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。
“S”系列型中开泵是高效节能产品，具有结构简单，性能优良的特点。
供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
SM型卧式中开泵参数范围：
流量Q 88~1400m3/h
扬程H 12~100m
SM型中开泵型号说明：
6×14SM
6－吐出口径（英寸）
14－圆整的最大叶轮外径（英寸）
S－单级双吸水平中开式离心泵
D－最大叶轮外径档次代号（有A、B、C、D、E、F共六档）
SM型卧式中开泵结构型式：SM系列型中开离心泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。
轴封为软填料密封；亦可改为机械密封。
SM型中开式离心泵旋转方向：
从电机端向泵看，SM系列型中开泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。
SM型卧式中开离心泵主要零件材质：泵的过流部件材质均为铸铁。
SM型卧式中开泵成套范围：成套供应泵，电动机、底板、联轴器、进出口短管等。
SLA型立式中开双吸离心泵(SLA型立式中开泵)概述：SLA型立式中开泵系立式、单级、双吸壳体垂直中开的双吸离心泵，适应于工厂、城市、矿山、电站、农田水利工程等领域的给排水用泵。
该型泵供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0～80℃，允许最大进口压力为0.6MPa。
SLA型立式单级双吸离心泵参数范围：流量Q 200～3770m3/h
扬程H 13.5～142m
SLA型立式单级中开双吸离心泵型号说明：10SLA-9
10——吸入口径被25除（即进口直径为250mm）
SLA——立式单级双吸轴向中开式直联离心泵
9——比转数被10除化整的约数
SLA型立式中开泵结构型式：泵为立式安装，吸入口和吐出口均在水平方向。
泵体、泵盖的分开面在轴中心线上垂直分开，检修时不需拆卸进水、出水管路以及电机，即可揭开泵盖，取出转子部件。
泵的上轴承采用滚动轴承，油脂润滑，在轴承体上设有冷却腔。
泵的下轴承为导轴承，由泵本身水进行润滑冷却。
轴封采用软填料密封和机械密封两种形式。
旋转方向：从电机端向泵看，泵为逆时针方向旋转，即面向泵的可拆泵盖面右为进水口，左为出水口。
主要零件材质：SLA型立式中开泵的过流部件材质均为铸铁，导轴承为锡青铜，轴为45号钢。
成套范围：成套供应泵、电机、泵支座、联轴器及电机支架。
