中国银行湖北省分行汉口支行办公大楼消防报警及自动灭火系统工程施工方案(doc28)
火灾自动报警系统施工方案
火灾报警系统施工方案1. 工程概况2. 火灾自动报警系统的安装一般施工要求2.1.1安装工程以设计施工图、设备技术文件、设备使用说明书的要求施工;在施工过程中发现设计中有不合理或不符合实际之处,及时提出修改建议,经现场指挥部或业主、设计人员研究决定按修改意见施工;2.1.2安装过程中为保证质量,按自检、互检和专业施工人员检查相结合的原则,对每道工序进行检查和记录详见质量保证措施,并以这些检查记录作为工程验收的资料;对于隐蔽工程,在隐蔽前经检查合格,甲方监理签字方可隐蔽并及时做好记录交资料员妥善保管;2.1.3安装过程中所需要的仪器、仪表、量具、衡器等是经计量部门检查的合格产品,以保证施工作业的产品质量是合格的;电气管路敷设要求2.2.1配电管、箱、盒的安装管线应按图纸及实际现场按最近线路敷设,水泥保护层面不得少于15mm;并尽量避免三根管路交叉于一点;箱体在墙上应固定牢靠;标高应符合规范要求,接线盒与电管之间必须用黄绿双色线跨接;2.2.2电管拗弯无折皱和裂缝,管截面椭圆度不大于外径的10％,弯头半径大于6个管径;使用金属软管长度不宜大于1M,特殊情况应有加固措施,两端应用锁母接头固定,并有可靠接地;2.2.3明配电管,用支架和骑马卡固定,水平及垂直管敷设时,应做到横平竖直;管长在2M时,偏差不得大于3mm;2.2.4所有钢质电线管均采用丝扣连接,管接头及过路盒应有圆钢跨接对于大于40的电钢管连接处应有套管,连接处管道顺直,焊接严密;管口进入箱盒小于5mm,管口毛刺应用圆锉锉平并用锁母双夹固定;并用管堵,防止异物进入管道;电缆及配线施工要求2.3.1管内穿线时应清理管道,清除积水,电线在管道内严禁接头、打结、扭绞等现象;2.3.2不同系统,不同电压,不同回路的电线严禁穿入同一根管内;2.3.3穿线时进行分色编号处理以便于识别,同时做好绝缘测试检查,做好安装记录;测试记录必须由甲方、总包或其委托代表现场签字;2.3.4末端用电设备的连接,从接线盒、箱内用金属软管引出保护,无裸露明线;金属软管的配件留有一定的富余长度,避免出现绷直,影响接头的可靠性;2.3.5KVV电缆敷设前严格复核长度裁断,同时做好回路识别,做好端头的保护,在配电缆头时做好绝缘测试,并做安装记录;平层显示箱、区域报警柜及分线箱的安装2.4.1各区域配电箱、楼层显示器的安装,其箱体固定牢固,标高统一,进出电缆及电线接口合理顺直;进入箱体内电缆及电线应用扎带固定并及时做好安装记录备查; 2.4.2箱体安装水平偏差不大于5mm,垂直高度偏差不大于1.5mm;线槽安装及槽内布线2.5.1线槽主要布置前先用吊垂,支架固定在同一平面上,确保线槽固定牢固、美观,接地线连接可靠;2.5.2槽内配线不同区域网络的导线应分束,用扎带固定,并使所用导线布置顺直;2.5.3线槽引出线开孔,采用专用开孔器开孔;A 接线端子处理由于整个网络是24V低压供电弱电系统,并采用二总线制,由计算机进行管理,并有输出打印设备进行监控;对于每个接线端子的连接均要求具有极小的接触电阻;我公司选用阻燃压接帽,并用专用压接钳进行压接,对于主网络回路采用绞接并搪锡以保证连接,以使电信号的可靠传输;B对于多股BVR软线与端子排连接,采用压线耳连接,以保证接头可靠;火灾探测器的安装2.6.1探测器至墙壁、梁边的水平距离,不应小于0.5m;2.6.2探测器周围0.5m内,不应有遮挡物;2.6.3探测器至空调送风口边的水平距离,不应小于1.5m；至多孔送风顶棚孔口的水平距离,不应小于0.5m;2.6.4在宽度小于3m的内走道顶棚上设置探测器时,宜居中布置;感温探测器的安装间距,不应超过10m；感烟探测器的安装间距,不应超过15m;探测器距端墙的距离,不应大于探测器安装间距的一半;2.6.5探测器宜水平安装,当必须倾斜安装时,倾斜角不应大于45;2.6.6探测器的底座应固定牢靠,其导线连接必须可靠压接或焊接;当采用焊接时,不得使用带腐蚀性的助焊剂;2.6.7探测器的“＋”线应为红色,“－”线应为蓝色,其余线应根据不同用途采用其它颜色区分;但同一工程中相同用途的导线颜色应一致;2.6.8探测器底座的外线导线,应留有不小于15cm的余量,入端处应有明显标志; 2.6.9探测器底座的穿线孔宜封堵,安装完毕后的探测器底座应采取保护措施;探测器的确认灯,应面向便于人员观察的主要入口方向;探测器在即将调试时方可安装,在安装前应妥善保养,并应采取防尘、防潮、防腐蚀措施;手动火灾报警按钮的安装2.7.1手动火灾报警按钮,应安装在墙上距地楼面高度1.5m处2.7.2手动火灾报警按钮,应安装牢固,并不得倾斜;2.7.3手动火灾报警按钮的外接导线,应留有不小于10cm的余量,且在其端部应有明显标志;火灾报警控制器的安装2.8.1火灾报警控制器以下简称控制器在墙上安装时,其底边距地楼面高度不应小于1.5m；落地安装时,其底宜高出地坪～0.2m;2.8.2控制器应安装牢固,不得倾斜;安装在轻质墙上时,应采取加固措施;2.8.3引入控制器的电缆或导线,应符合下列要求：A配线应整齐,避免交叉,并应固定牢靠;B电缆芯线和所配导线的端部,均应标明编号,并与图纸一致,字迹清晰不易退色;C端子板的每个接线端,接线不得超过2根;D电缆芯和导线,应留有不小于20cm的余量;E导线应绑扎成束;F导线引入线穿线后,在进线管处应封堵;2.8.4控制器的主电源引入线,应直接与消防电源连接,严禁使用电源插头;主是源应有明显标志;2.8.5控制器的接地,应牢固,并有明显标志;系统接地装置的安装2.9.1工作接地线应采用铜芯绝缘导线或电缆,不得利用镀锌扁铁或金属软管;2.9.2由消防控制室引至接地体的工作接地线,在通过墙壁时,应穿入钢管或其它坚固的保护管;2.9.3工作接地线与保护接地线,必须分开,保护接地导体不得利用金属软管;2.9.4接地装置施工完毕后,应及时作隐蔽工程验收;桥架及感温电缆的安装2.10.1桥架安装应固定牢靠同一水平线上的桥架水平误差不大于3/1000;2.10.2桥架安装时不得损坏其油漆面;2.10.3桥架安装应有可靠接地,且采用厂家生产的专用接地线安装;2.10.4桥架内缆式感温电缆敷设时应呈曲线布置,以使桥架内上下位置都能被感温元件测定;2.10.5感温电缆在桥架内不得扭结,并不得突出桥架;系统的调试2.11.1一般规定A火灾自动报警系统的调试,应在建筑内部装修和系统施工结束后进行;B火灾自动报警系统的调试前应具备本方案有关所列文件及调试必需的其它文件;C调试负责人必须由有资格的专业技术人员担任,所有参加调试人员应职责明确,并应按照调试程序工作;2.11.2调试前的准备A调试前应按设计要求查验设备的规格、型号、数量、备品备件等;B应按本方案的要求检查系统的施工质量;对属于施工中出现的问题,应会同有关单位协商解决,并有文字记录;C应按本方案要求检查系统线路,对于错线、开路、虚焊和短路等应进行处理;2.11.3调试A火灾自动报警系统调试,应先分别对探测器、区域报警控制器、集中报警控制器、火灾警报装置和消防控制设备等逐个进行单机通电检查,正常后方可进行系统调试;B火灾自动报警系统通电后,应按现行国家标准火灾报警控制器通用技术条件的有关要求对报警控制器进行下列功能检查：a.火灾报警自检功能；b.消音、复位功能；c.故障报警功能；d.火灾优先功能；e.报警记忆功能；f.电源自动转换和备用电源的自动充电功能；g.备用电源的欠压和过压报警功能;C检查火灾自动报警系统的主电源和备用电源,其容量应分别符合现行有关国家标准的要求,在备用电源连续充放电3次后,主电源和备用电源应能自动转换;D应采用专用的检查仪器对探测器逐个进行试验,其动作应准确无误;E应分别用主电源和备用电源供电,检查火灾自动报警系统的各项控制功能和联动功能;F火灾自动报警系统应在连续运行129h无故障后,按规范填写调试报告;系统的验收2.12.1火灾自动报警系统竣工验收,应在公安消防监督机构监督下,由建设主管单位主持,设计、施工、调试等单位参加,共同进行;2.12.2火灾自动报警系统装置验收应包括下列装置：A各种火灾探测器B手动报警按钮C区域报警控制器D集中报警控制器等E各种联动设备的工作情况F系统施工资料及技术文件2.12.3验收依据：火灾自动报警系统施工及验收规范 GB501666－923. 质量保证措施施工过程的质量控制见下框图:质量保证措施：本工程要求质量达到优良等级,即必须保证设计、施工、验收、产品质量、系统性能全优;为此,本工程的施工将以项目经理为龙头,坚持“质量第一”的方针,使工地上的每个工人都对质量重要地位有更深刻的认识,要从组织上、规范上、措施上、经济上给予保证,使质量与每个人的工资、奖金挂钩,确保质量全优;3.2.1所有施工人员必须持证上岗;3.2.2开工前,公司组织有关人员认真学习图纸要求、技术说明和涉及的各种标准;施工时,对工程质量严格把关,严格执行质量管理制度,坚持验收不合格项目不得进入下道工序,只能通过初检、复检、核检合格后才能进入下道工序;3.2.3坚持优质工程必须有优质的材料及设备,因此进场的材料及设备必须检验,坚持做到事先将生产厂家简介、材料技术资料和数据交基建办、监理代表认可,检验合格后方能使用;3.2.4密切与各工种配合,正确安排施工顺序,尽量避免各工种间的相互干扰而造成的返工;3.2.5为保证工期和质量安全采取班组操作挂牌,工长与班组长每单项工程须签定保证合同、交验两次不合格,取消奖金,无质检员签字不得申报工作量,对各工区的奖金额、项目经理有一票否决权;3.2.6服从工程监理对质量的监督管理,对隐蔽工程做到随工验收;验收合格办完签证手续后方能进行下道施工;对施工中出现的质量问题必须整改,需返工的必须返工重做;4. 工期保证措施中标后七天内完成施工图的设计及有关技术文件的编制工作;设计完成后,做好施工前准备工作;包括：4.2.1编制材料清单及采购计划单,设备、材料组织货源,保证能满足连续施工要求;4.2.2组织好施工人员,对人员进行技术交底及安全、文明生产教育;4.2.3施工机具检查、维修、齐备,以保证正常施工;准备工作完成后,组织人员进场,开始作业;同时按现场施工管理要求,由项目经理负责下达施工任务书;加强施工调度,协调与其它工种的配合,根据工程总体进展顺序编制周、旬、月计划,确保工期;5. 安全技术措施建立健全的各级安全责任制,按工区工程分片包干,责任到人,为确保“无重伤,无死亡,无重大设备事故,无火灾事故”的目的,教育全体职工切实遵守现场的各种安全规程;认真贯彻执行安全施工操作规程,定期检查,班组坚持周一检查,周六考核评比并坚持每日的班前安全交底;正确使用个人安全用品,进入现场须带安全帽,统一着装,禁止光脚、酒后上班;二米以上悬空作业要系安全带;现场设置1名安全员,各班组要设兼职安全员,各专业人员,尤其是特殊工种人员必需持证上岗;高空作业不准往上、往下乱抛材料和工具等物件,建筑垃圾等要及时收集运走;坚持安全施工奖罚制度,对违章指挥有权拒绝执行,并有责任制止他人违章作业;电动机械设备必须有可靠有效的接零保护及重复接地装置,接地电阻应小于4欧姆,手持电动工具必须安装漏电保护装置;梯子不能断档,不得任意接长或垫高使用;人字梯上端连接牢靠,根部应有防滑措施;施工用电由专人负责,并经常检修,下班后拉掉电闸,保险丝保持按负荷设置;焊接要有审批手续,施焊前要清除周围的易燃物,现场工作必须符合防火要求,严格执行现场防火制度,焊机二次线要尽量缩短距离使用,焊把线要求绝缘良好,接头牢固;6. 施工人员组织为了保证工期和质量,必须合理编排作业组织,针对系统特点和施工阶段特点,确定劳力组合;以班组为基本工作单元,发挥质量体系作用,层层把关,在质量控制上推行“三检”目标管理,保证工程如期交付;所有人员必须持证人岗,接受甲方或总包方代表的监督、管理;7. 说明：本方案中的有关规范除特别指明外是指下列规范部分或全部：A、电气装置安装工程施工及验收规范;BG50169-92B、电气装置安装工程接地装置施工及验收规范;GB50169-92C、电气施工一般验收规范;SJ2866-88D、火灾自动报警系统施工及验收规范;GB50166-62E、建筑消防设施技术检验规程;DB32/186-1998F、国家现行的其它有关消防法律、法规;。
办公楼消防工程施工方案范本(2篇)
第1篇一、工程概况1. 项目名称：XX办公楼消防工程2. 建设单位：XX房地产开发有限公司3. 设计单位：XX建筑设计研究院4. 施工单位：XX消防工程有限公司5. 工程地点：XX市XX区XX路XX号6. 工程规模：占地面积10000平方米，建筑面积80000平方米，共12层，其中地上10层，地下2层。
7. 工程特点：本工程为大型综合性办公楼，消防系统要求高，涉及消防给水、消防电气、消防设施等多个专业。
二、施工组织设计1. 施工队伍：成立专门的消防工程施工项目部，由项目经理、技术负责人、质量负责人、安全负责人等组成。
2. 施工方案：- 消防给水系统：采用市政供水管网，设置消防水池、消防水泵、消防水箱等设施。
- 消防电气系统：包括消防电源、消防控制室、火灾自动报警系统、消防应急照明及疏散指示系统等。
- 消防设施：包括室内外消火栓系统、自动喷水灭火系统、气体灭火系统、防排烟系统等。
三、施工进度计划1. 施工准备阶段（1个月）：完成施工图纸会审、技术交底、材料设备采购、人员培训等。
2. 消防给水系统施工阶段（2个月）：完成消防水池、消防水泵房、消防水箱等设施的施工。
3. 消防电气系统施工阶段（2个月）：完成消防电源、消防控制室、火灾自动报警系统、消防应急照明及疏散指示系统等设施的施工。
4. 消防设施施工阶段（2个月）：完成室内外消火栓系统、自动喷水灭火系统、气体灭火系统、防排烟系统等设施的施工。
5. 竣工验收阶段（1个月）：完成工程验收、资料整理、工程总结等。
四、施工方法及工艺1. 消防给水系统：- 采用重力自流供水，设置消防水池、消防水泵、消防水箱等设施。
- 消防水池：采用钢筋混凝土结构，有效容积满足消防用水需求。
- 消防水泵：采用消防水泵，满足消防用水量和压力要求。
- 消防水箱：采用不锈钢水箱，保证水质。
2. 消防电气系统：- 消防电源：采用专用消防电源，保证消防用电的可靠性和稳定性。
- 消防控制室：设置火灾自动报警控制器、消防联动控制器等设备，实现火灾自动报警、自动灭火、疏散指示等功能。
消防报警系统施工方案
用连接件将桥架牢固地连接在一起，确保连接牢固可靠。 • 弹线定位:：根据设计图纸确定桥架的安装位置，使用墨线或其他标记工具在墙面上进行标记，确保标记清
管路敷设
在敷设钢管时，应确保管路敷设平直，防止出现弯曲、 起伏等现象。同时应合理选择管径和支架，避免产生负 压和涡流等现象。
水平或垂直偏差
在敷设钢管时，应确保水平或垂直偏差符合规范要求， 防止出现倾斜、侧歪等现象。
钢管卡间距
在固定管卡时，应合理设置管卡间距，确保间距适中且 一致。
线管与设备连接
在连接线管与设备时，应确保连接牢固可靠，防止出现 松动或脱落等现象。同时应选择合适的连接方式，如螺 纹连接、焊接等，确保连接质量。
• 主要工具：钢丝钳（用于剪切和连接电线、固定电缆等操作）。角磨机（用于打磨、切割金属材 料等操作）。电工工具包（包括各种电工常用工具，如螺丝刀、剥线钳等）。
• 线管切割机（用于切割PVC等线管）
THANKS
感谢观看
桥架连接处应该牢固可靠，接 口应该平整，保证电缆不会受 到损伤。
桥架的固定应该牢固可靠，一 般采用支架固定或吊架固定。
03
火灾报警系统配管敷设
选择材料
管材
根据设计要求，选择符合规范 的管材，例如KBG管或钢管等
。
ቤተ መጻሕፍቲ ባይዱ
接线盒
选择符合规范的接线盒，具备防 火、防水、防尘等功能。
弯头、三通等管件
根据施工图纸，选择符合规范的弯 头、三通等管件。
度符合要求。
火灾自动报警施工方案范本
火灾自动报警施工方案范本一、引言火灾是人类社会中的常见灾害，对人们的生命财产造成了巨大威胁。
为了最大程度地减少火灾造成的损失，火灾自动报警系统在建筑物中得到广泛应用。
本文将介绍一套完整的火灾自动报警施工方案范本。
二、设计原则在制定火灾自动报警施工方案时，应坚持以下原则：1.安全可靠性：确保系统能够及时准确地检测到火灾并发出报警信号；2.适用性：根据不同建筑物的特点和需求，选择合适的设备和技术；3.易操作性：使系统具备简单易懂的操作界面，并提供相应培训；4.扩展性：留有余地以满足未来可能的建筑结构或业务变化。
三、施工步骤根据设计原则，下面将介绍一个典型的火灾自动报警系统的施工步骤：1.需求分析首先，进行需求分析，在项目启动阶段与客户沟通确定其要求，并根据建筑物的结构和用途，制定合适的布线方案。
2.设备安装根据需求分析结果，安装报警控制器、火灾探测器等设备。
确保每个房间和关键区域都能被系统覆盖到。
3.布线施工通过铺设电缆，将火灾探测器与报警控制器连接起来，并做好防水、防破坏等相关工作。
4.系统集成将各个子系统整合到一个总体的火灾自动报警系统中。
确保各个部分能够协同工作，并对整个系统进行测试调试。
5.用户培训针对使用人员进行必要的培训与指导，使其了解如何正确操作报警系统，在火灾发生时能够及时反应并采取相应措施。
四、常见问题及解决方案在实施火灾自动报警施工过程中，可能面临一些常见问题。
下面列举几种典型情况以及解决方案：1.误报问题偶尔会出现误报情况，给使用者带来困扰。
此时需要检查火灾探测器是否安装正确，排除其他干扰因素。
同时应建立报警屏蔽区域，避免误报。
2.漏报问题若系统无法及时准确地检测到火灾，可能会导致延误处理时间。
在施工过程中，要仔细选择和安装火灾探测器、设备，并进行全面的功能测试与验证。
3.故障排除一些系统故障或是设备损坏需要及时排除。
在施工后期，可以建立定期巡检机制，以发现并解决潜在问题。
五、施工质量控制为确保火灾自动报警施工方案的质量，在施工过程中需要采取以下措施：1.严格按照相关标准和规范要求进行设计和施工；2.配备具有资质的专业技术人员进行现场管理和监督；3.使用符合国家质量认证的产品及设备，并保留相关文件资料作为后期验收凭证；4.定期对施工进度和效果进行评估，并持续改进；六、总结火灾自动报警系统的有效运行对于人们生命财产安全至关重要。

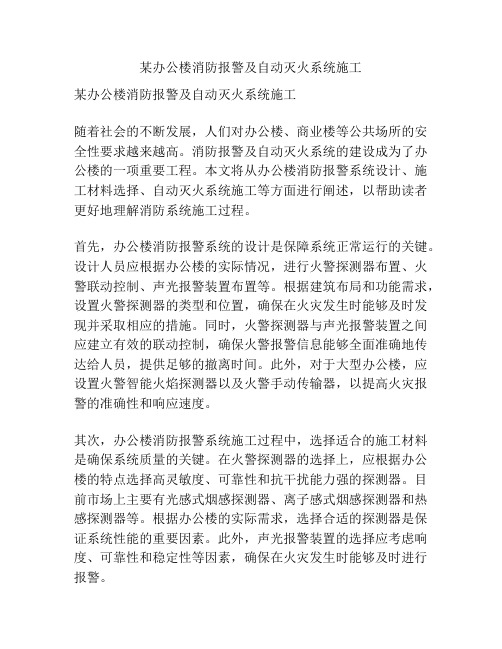

某办公楼消防报警及自动灭火系统施工
某办公楼消防报警及自动灭火系统施工某办公楼消防报警及自动灭火系统施工随着社会的不断发展，人们对办公楼、商业楼等公共场所的安全性要求越来越高。
消防报警及自动灭火系统的建设成为了办公楼的一项重要工程。
本文将从办公楼消防报警系统设计、施工材料选择、自动灭火系统施工等方面进行阐述，以帮助读者更好地理解消防系统施工过程。
首先，办公楼消防报警系统的设计是保障系统正常运行的关键。
设计人员应根据办公楼的实际情况，进行火警探测器布置、火警联动控制、声光报警装置布置等。
根据建筑布局和功能需求，设置火警探测器的类型和位置，确保在火灾发生时能够及时发现并采取相应的措施。
同时，火警探测器与声光报警装置之间应建立有效的联动控制，确保火警报警信息能够全面准确地传达给人员，提供足够的撤离时间。
此外，对于大型办公楼，应设置火警智能火焰探测器以及火警手动传输器，以提高火灾报警的准确性和响应速度。
其次，办公楼消防报警系统施工过程中，选择适合的施工材料是确保系统质量的关键。
在火警探测器的选择上，应根据办公楼的特点选择高灵敏度、可靠性和抗干扰能力强的探测器。
目前市场上主要有光感式烟感探测器、离子感式烟感探测器和热感探测器等。
根据办公楼的实际需求，选择合适的探测器是保证系统性能的重要因素。
此外，声光报警装置的选择应考虑响度、可靠性和稳定性等因素，确保在火灾发生时能够及时进行报警。
最后，办公楼自动灭火系统的施工是确保系统能够在火灾发生时及时灭火的重要环节。
自动灭火系统一般采用水喷淋系统、气体灭火系统和泡沫灭火系统等。
在办公楼的选择上，可以根据不同区域的特点选择不同的灭火系统。
例如，办公区域可以选择气体灭火系统，而机房则可以选择泡沫灭火系统。
施工人员应根据系统设计要求进行管道布置、阀门安装等工作，确保灭火系统的正常运行。
总之，办公楼消防报警及自动灭火系统的施工是确保办公楼安全的重要工程。
设计人员应制定合理的系统设计方案，选择适合的施工材料，施工人员应按照设计要求进行施工，以确保系统的正常运行和火灾的及时处理。
火灾自动报警系统施工组织方案
火灾自动报警系统建设方案（一）管道和管螺纹工程1、一般规则仔细消化并熟悉图纸。
所有管道工程必须以设计图纸为依据，严格按照图纸进行施工。
不允许随意改变管材和设计到主要连接位置。
如需变更位置和方向，除在地图上明确标出外，同时办理相关变更手续。
2、暗管应就近敷设，弯头数量应尽量减少。
埋入墙内的管道与地面混凝土与结构表面的净距不应小于30mm 。
进入落地式电气柜的管路应整齐排列，高度一致，喷嘴距基础面不小于50mm 。
3、所有穿螺纹钢管均采用冷弯成型，暗管弯曲半径不得小于其外径的10倍，外露管的弯曲半径不得小于管子外径的6倍。
弯管处严禁有褶皱、磕碰、裂纹等，管材平整度不得大于管径的10%。
4、当管道长度超过一定距离时，应在管道中部安装接线盒或将管道直径扩大一级：管道长度超过45 m ，无弯曲；管道长度超过30m ，有弯头；管道长度超过20m ，有两个弯头；12m时，有3 个弯头。
5、接线盒的安装位置便于穿线和维修。
管子放入箱体时，箱体外侧应盖上锁紧螺母，内侧应装有防护装置。
6、在管子或线槽内穿线时，应在穿线前清除管子和槽内的积水和杂物。
7、不同系统、不同电压等级、不同电流类别的线路不应穿在同一管道或线槽的同一孔中。
电线应在管子、凹槽中，并且不应有接头或扭结。
电线接头应焊接或与接线盒内的端子连接。
铺设在地下室等潮湿或多尘场所的管道的喷嘴和管道连接处应密封。
（二）后备箱安装1、铺设在吊顶内的各种管道和线槽应吊装或用单独的夹具固定，不得附在吊顶支架上。
2、线槽的直线段应每隔1.0 ～1.5m设置顶棚或支点。
支座和吊点也设置在以下位置：线槽连接处；距接线盒0.2m ；线槽方向改变或转弯的地方。
3、起重线槽的吊杆直径不应小于6mm 。
4、管道直径穿过建筑物变形缝（包括沉降缝、伸缩缝、抗震缝）时，应采取补偿措施。
穿过变形缝的钢丝两侧应留有适当的余量进行固定。
5、火灾自动报警系统的电线敷设后，应用500兆欧表测量每根电线的绝缘电阻，对地绝缘电阻值不应小于20兆欧。
公共场所报警及自动灭火系统工程项目施工组织设计方案
公共场所报警及自动灭火系统工程施工组织设计方案建设单位:工程名称 :公共场所报警及自动灭火系统工程工程地点 :编制单位：工程部：工程经理：技术负责人：编制人：审批人:施工组织设计目录第一章工程基本简况及编制依据一、编制说明二、编制依据三、工程基本简况四、现场实际勘察情况第二章施工部署及施工准备一、施工总体目标1 、质量目标2 、其他各工程标3 、质量方针二、施工准备1 、技术准备2 、生产准备3 、现场规划三、施工程序1 、火灾自动报警系统2 、自动喷水灭火系统3 、消火栓给水系统4 、事故应照明系统5 、防烟排烟系统6 、防火门、窗系统7 、气体灭火系统第三章组织机构一、组建工程组二、施工管理1 、工程经理职责2 、质理管理职责3 、工程主管职责4 、材料主管职责5 、技术部职责6 、核算部职责7 、资料员职责8 、安全员职责9 、后勤处职责10 、综合处职责三、工程主要管理人员表、消防专业人员上岗证第四章施工组织一、本公司管理组织平面图二、施工现场组织机构图、施工现场组织平面图三、施工调度四、劳动力组织 ( 劳动力投入计划表 )五、主要施工机械设备表六、施工进度计划表第五章施工方法一、施工方法1 、自动喷水灭火系统、消火栓给水系统、气体灭火系统2 、火灾自动报警系及联动控制、事故应急照明系统第六章各项保证措施一、确保品质管制的技术组织措施1 、全面质量管理体系2 、建立品质管制体系3 、质量保证体系内容4 、质量保证体系运行二、确保工程施工安全卫生的技术组织措施1 、建立健全安全制度2 、完善安全生产制度3 、具体措施4 、强化安全监督机制三、确保文明施工的技术组织措施1 、组织管理措施2 、对施工现场各生产要素所处状态进行分析处理3合理的定置管理4 、做好目视管理5 、文明施工管理的有关规定四、确保工期技术组织措施1 、认真制定施工进度计划2 、强化工期进度的跟踪与监督3 、运作进度调整系统确保工程进度总目标的实现五、降低成本措施六、建立与、装饰装修单位的配合协调措施七、主要部位质量通病及防治办法( 一 ) 、火灾自动报警系统及消防联动控制系统、应急照明系统1 、施工中管线敷设有断头、少线、接地、短路时应采取以下措施防治 :2 、前端设备安装松动 , 无法联动 , 不正确时应采取以下预防措施 :3 、报警控制器的安装和调试为避免出现调不通、联动失效、运行不正常应该按以下步骤进行 :( 二 ) 、自动喷水灭火系统和消火栓给水系统1 、管网渗漏采取以下预防措施 :2 、水流指示器 ( 或信号蝶阀 ) 不发出报警信号采取以下措施：3 、湿式报警阀组不发出报警信号采取以下措施 :第七章系统主要工作流程一、火灾自动报警系统二、自动喷水灭火系统三、消火栓给水系统四、防火卷帘门系统五、防火门系统六、事故应急照明系统七、气体灭火系统第八章工程工程竣工验收一、竣工验收的准备工作二、竣工验收依据三、竣工验收标准四、竣工验收的范围五、验收程序第九章成品及设备的保护措施第十章售后服务承诺一、保修期维护养及售后服务的具体内容二、竣工工程的保修程序平面图第一章工程基本简况及编制依据一、编制说明本施工组织设计作为指导施工的依据 ,编制时对目标工期、工程质量、工程管理机构设置、劳动力组织、施工进度计划控制、机械设备及周期材料配备、主要分部分项工程施工方法、安全保证措施、文明施工及环境保护措施、选用设备材料品牌优质生产厂家,降低成本措施等诸多因素尽可能充分考虑,突出科学性及可行性。
办公楼消防工程施工方案范本(2篇)
第1篇 一、工程概况 1. 项目名称：XX办公楼消防工程施工 2. 项目地点：XX市XX区XX路XX号 3. 建设单位：XX房地产开发有限公司 4. 施工单位：XX消防工程有限公司 5. 设计单位：XX建筑设计研究院 6. 工程规模：总建筑面积约20000平方米，地上10层，地下1层，建筑高度约40米。
7. 工程特点：本工程为甲级办公楼，消防要求高，涉及消防系统众多，施工难度较大。
二、施工准备 1. 施工图纸及资料：收集完整的施工图纸、技术规范、施工组织设计等相关资料。 2. 施工队伍：组建一支具备消防工程施工经验的施工队伍，并进行技术交底和安全教育。
3. 施工机械：根据工程需要，准备消防工程施工所需的各类机械和设备，如消防泵、喷淋头、报警器等。
4. 材料设备：采购符合国家标准的消防材料，如消防管道、消防栓、防火门等，并做好验收和记录。
5. 施工方案：制定详细的消防工程施工方案，明确施工工艺、进度安排和质量要求。
三、施工工艺 1. 消防管道安装： - 根据图纸要求，进行消防管道的定位和放样。 - 使用专用工具进行管道切割、焊接和连接。 - 安装消防管道时，注意管道的坡度和方向，确保排水畅通。 - 安装完成后，进行管道的试压和冲洗，检查管道的密封性和通畅性。 2. 消防栓安装： - 根据设计要求，进行消防栓的定位和固定。 - 安装消防栓时，确保其垂直度和稳固性。 - 检查消防栓的接口和阀门，确保其正常工作。 3. 喷淋头安装： - 根据图纸要求，进行喷淋头的定位和固定。 - 安装喷淋头时，注意其方向和间距，确保喷淋覆盖范围。 - 检查喷淋头的接口和阀门，确保其正常工作。 4. 报警器安装： - 根据图纸要求，进行报警器的定位和固定。 - 安装报警器时，确保其电源线和信号线的连接正确。 - 检查报警器的声音和信号，确保其正常工作。 5. 防火门安装： - 根据图纸要求，进行防火门的定位和固定。 - 安装防火门时，确保其开关灵活，密封性能良好。 - 检查防火门的闭门器和释放器，确保其正常工作。 四、施工进度安排 1. 前期准备阶段：1周 2. 消防管道安装阶段：2周 3. 消防栓、喷淋头安装阶段：1周 4. 报警器安装阶段：1周 5. 防火门安装阶段：1周 6. 系统调试和验收阶段：1周 7. 总工期：7周 五、质量控制措施 1. 材料验收：对所有消防材料进行严格验收，确保其符合国家标准。 2. 施工过程控制：对施工过程进行全过程监控，确保施工质量。 3. 隐蔽工程验收：对消防管道、消防栓、喷淋头等隐蔽工程进行验收，确保其符合设计要求。
消防系统施工方案
消防系统施工方案该工程的消电系统包括自动火灾报警系统和消防事故广播系统自动火灾报警系统。
自动火灾报警系统包括了火警自动检测和自动灭火控制两个联动的子系统；也有手动系统，当火灾被确认的同时，在火灾报警控制器的作用下，自动联动有关灭火设备，在发生火灾处自动喷水，进行灭火。
（一）、钢管和金属线槽安装：钢管预埋→管内导线敷设，线槽配线→线间对地绝缘摇测→校线、编号→器具安装，接线→消控中心设备安装→逐回路通电调试→系统调试（包括联动调试）→检查验收交付使用（二）、施工技术要求1、钢管和金属线槽的安装(1) 、消电线路的保护管为镀锌钢管(2) 、预埋管路的施工：①、预埋管路应配合土建主体施工同步进行。
暗敷时，随土建铺底筋后按平面图确定管、盒位置；②、管线应沿最短距离敷设，尽量减少弯路。
线管宜与钢筋绑扎固定，严禁与钢筋焊接固定。
③、管进盒要顺直，并采用丝扣锁母固定，内侧安装护口圈。
管进盒的长度以带动护口圈贴近根母为准。
④、不管明装、暗装，管道连接均彩套管丝扣连接，套管长度宜为管外径的1.5—3倍，一般控制在2.2倍以上，管与管的对口处应处于套管的中心，套管与钢管焊接时焊缝应牢固严密，焊好后焊缝处用塑料胶带密封，钢管连接处的内表面应平整、光滑；螺纹连接时管端螺纹长度不小于接头长度1/2；螺纹表面应光滑无缺损。
⑤、管子接地：钢管管与管及管与盒接地跨接采用专用接地卡连接。
接地卡安装应牢固。
接地线采用4mm²BVR绿黄双色线。
⑥、管路保护：预埋管路施工完成后，必须加强对管路的保护，特别是在土建浇注混凝土时必须有专人进行看护，以防管路被破坏，如有破坏应及时进行修复。
在土建浇注混凝土完成并且拆除模板后应及时对管路进行清通，并做好对已清通管路的保护，为以后的顺利穿线创造条件。
2、不同系统，不同电压，不同电流类别的线路不应穿在同一根管内或线槽的同一槽孔内。
3、横向敷设的报警系统传输线路穿管布线时，不同防火分区的线路不宜穿入同一根管内或线槽孔内。
消防火灾报警施工方案
消防火灾报警施工方案火灾自动报警及消防联动控制系统施工顺序消防报警施工(每层): 依照图纸(检查确认预埋是否到位→管路疏通→系统穿线)甲方已完成上述内容→绝缘测试(对地、相间电阻均大于 20 兆欧) →锡焊接线端子→设备安装→系统调试→消防检测验收→竣工交接。
消防给水系统(以下统称为给水系统)施工顺序给水系统施工(每层): 检查预留孔、洞是否到位→管路放线→制作管道支架→安装管道支架→管道制作安装→阀门安装→保温→刷红色色环、水流方向做标示→调试→消防检测验收→交接1.1.2.消防报警系统施工方法要求及调试报警设备, 施工前应对其进行现场检验, 均应符合设计要求和国家现行有关标准的规定, 并应具有出厂合格证。
报警及联动控制系统的烟感探测器, 温感探测器, 各类模块, 声光报警器, 双波段红外探测器, 空气采样探测器等。
(1) 施工要求A.我们在施工时将结合厂区内其他专业的工程技术人员配合, 做好接口工作。
B.火灾报警系统各类电线电缆穿线管或者金属线槽(加隔板)保护。
C.火灾报警系统各类信号线、电源线、联动控制线缆均采用阻燃线缆, 导线规格均满足设计要求、符合国家有关规范。
D.导线均按图纸要求各个系统分管敷设。
E.保护管内的导线截面积的总和不超过管内截面积的 40%。
F.保护管、桥架、吊架、支架均符合有关规范要求。
G.在安装设备前将导线进行绝缘电阻测试。
测试电阻值不小于规范要求。
H.在吊顶内或者其它需要引下的地方，导线将穿金属软管保护。
I.各类控制模块将安装在被控设备附近，并加以保护(或者集中安装于模块箱内)。
J.感温、感烟探测器吸顶安装。
(2) 依照图纸检查预留、预埋系统施工按设计图纸检查现场进行安装, 如图纸与现场不符, 应及时通知设计人员与业主人员到现场勘察解决。
(3) 管线疏通(穿钢丝、铁丝)。
管内穿线应在配管工程结束后进行, 用钢丝作引线进行穿线。
(4) 火灾自动报警系统的路线应采用铜芯绝缘导线或者铜芯电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国银行湖北省分行汉口支行办公大楼消防报警及自动灭火系统工程施工方案(doc28)
办公大楼消防报警及自动灭火系统工程施工方案 为搞好中国银行湖北省分行汉口支行办公大楼消防分项系统工程的施工，全面贯彻落实施工企业ISO9001：2000体系，保证工程的顺利实施，确保质量，保证工期，圆满地完成整个工程。我们按照贵单位提供的中南建筑设计院的设计方案，特制定以下施工组织设计方案，并严格按此方案执行。
项目部组织结构 组织结构图如下：
项目经工程主
材料供应部
技术部 核算部 施工队长 安全员 资料员 后勤处 综合处
公 司 现
场安全
管工组 其它 焊工组 电工组
质量治理 二、施工治理 在工程施工时期，公司组成一个专门的项目组，对工作时刻、劳动纪律统一治理；工地成员统一着装，佩带工牌，并签定安全责任书。那个项目组的组成及职责范畴如下： 项目经理： 职责：负责整个工程的系统治理，人员调度，技术支援，和谐与甲方及其他治理部门的关系，签送工程联系单，组织工作人员编制整个工程的进程打算表，指导现场工程人员施工。工程终止后组织有关人员进行最后的验收。 质量治理处 职责：负责工程施工中各个工种、各个工序的工程质量整体工程的质量治理，监督各部门的质量落实情形；并参与甲方、监理的与本工程有关的隐藏工程验收工作。 工程主管： 职责：负责工程施工中各个工种、各个工序的工程质量整体工程的质量治理。负责施工现场的施工及施工人员的安排，带领施工人员规范施工，作好施工记录，负责工程中的具体技术咨询题的解决，向项目经理及公司汇报施工完成情形，签字负责。 3、材料供应部：按照施工队长工程进度，工程主管提出材料及工具等采购要求、交项目经理批准，填写材料申购单，交公司采购或现场采购。 4、技术部：负责施工图纸技术交底，经项目经理、工程主管内部交底，确保工期及施工进度。 5、核算部；负责施工过程更换，竣工核算工程量及竣工图纸的绘制，完成竣工决算，此工作由工程主管、项目经理及施工队长完成。 6、资料员：负责施工过程所有技术资料、图纸、工作联系函、隐藏工程记录、质量评定表、监理会议纪要、施工记录内容等有关文件汇总分类。 7、安全员：负责工程施工现场、生活区等临时用电的爱护，急电设备安全规范操作等进行定时检查，发觉隐患及时改正，督促施工人员安全施工。负责施工过程的安全生产，制定安全治安条例，加大安全培训，确保纪律严明，安全大计。 8、后勤处：负责现场施工人员的生活等方面的服务后勤。 9、综合处：和谐各部门各人员之间的关系及现场其它情形。
三、施工配合及保证措施 在该项工程的施工过程中，为保证工程的进度和质量，我们主动与甲方施工治理人员配合，以保证甲方的要求自始自终得到贯彻。同时能及时解决施工过程中施工条件不足的咨询题。 1、必备的施工条件： 业主方指派专人负责与我方和谐和配合； 业主方提供现场施工电源、水源和其他必要的施工条件（三通一平）。 我方在接到甲方进场施工通知和现场条件具备的情形下，三天内进场施工，施工材料进入施工场地。 2、与装饰的配合： 要紧是房间及平面布置、室内装修及造型的形成情形，这将阻碍到管网的标高和探头、喷淋头的布置。土建装饰单位必须提供其相应的图纸。 3、与电气安装的配合： 安装公司必须提供电源操纵箱动力操纵箱、水泵操纵箱接线方式。 4、与其他施工方的衔接配合： 我们在施工期间服从甲方统一安排，作好与其他项目施工方的相互衔接工作，系统地制定工程分项进度，合理地安排各个工种与边缘项目的技术接口，把本项目施工治理全面推向科学化、系统化、规模化、文明化。 5、施工期间，由于甲方缘故或其他显现设计方案的更换或使用材料方面的更换的，我方现场工程主管会主动与甲方联系，及时把甲方的意见和建议转告项目经理，并及时作出更换方案图和更换讲明，待甲方签字认可后，我方进行更换施工。
四、施工方法及质量保证方案 针对办公大楼消防系统的具体情形，提出以下的总体施工方案： 为了保证施工质量，必须严格按规范规程进行施工。 考虑此次工程的工期，故在其人员的配置上差不多保持其固定性。 必须严格按以下的施工注意事项和要求进行安全施工。
（一）消防报警及联动系统工程： 1、系统管线的施工要求： A．火灾自动报警系统的传输线路和50下供电的操纵线路，应采纳电压等级不低于交流250V的铜芯绝缘导线或铜芯电缆。采纳交流220/380V的供电和操纵线路应采纳电压等级不低于交流500V的铜芯绝缘导线或铜芯电缆。 B．火灾自动报警系统的传输入线路采纳穿金属管、经阻燃处理的硬质塑料管或封闭式线槽爱护方式布线。 C．消防操纵、通信和警报线路采纳金属管或金属线槽爱护，并应在金属管或金属线槽上采取防火爱护措施。 D．不同系统、不同电压等级、不同电流类不的线路，不应穿在同一管内或线槽的同一槽孔中。 E．火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。 2、安装光电感烟探测器时应注意的事项： A．此次工程在梁的顶棚上设置感烟探测器时，应符合下列规定： 当梁突出顶棚的高度小于200mm时，可不计梁对探测器爱护面积的阻碍。 当梁突出顶棚的高度为200-600mm时，应确定梁对探测器爱护面积的阻碍和一只探测器能够爱护的梁间区域的个数。 当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应当设置一只探测器。 当梁间净距小于1m时，可不计梁对探测器爱护面积的阻碍。 B．在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。这在两超市的办公区域时多见，现在应其设置。 D．探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周围0.5m内，不应有遮挡物。 E．办公的房间或者是超市的公共被货架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器。 F．探测器至空调送风口边的水平距离不应小于1.5m,并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。 G．探测器宜水平安装。当倾斜安装时，倾斜角不应大于45º。 H．在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。
I．光电感烟探测器的安装图： 3、各类模块的安装： A．在安装时一定要认清其型号，被操纵的设备，被操纵设备所能提供的接点及接线方式，达到的要求等。 B．模块一定要固定牢固，安装于被操纵的设备的邻近。 C．模块的接线及爱护措施要得当。 D．各类模块的接线图：
a.LD-8301模块的对外端子示意图
其中： Z1、Z2：与操纵器信号总线连接的端子 D1、D2：与操纵器的DC24V电源连接的端子，不分极性 V+、G：DC24V输出端子，用于向输出触点提供+24V信号，以便实现有源DC24V输出，输出触点容量为5A，DC24V I1、G：与被操纵设备无源常开触点连接的端子，用于实现设备动作回答确认（可通过电子编码器设为常闭输入） NO1、COM1、NC1：模块的常开常闭输出端子 布线要求：信号总线Z1、Z2采纳RVS型双绞线，截面积;电源线D1、D2采纳BV线，截面积≥1.5mm2；V+、G、I1、G、NO1、COM1、NC1采纳RV线，截面积≥1.0mm2。
b. LD-8302模块的对外端子示意图 其中：NC、COM、NO：常开、常闭操纵触点输出端子 O、G：有源DC24V操纵信号输入端子 布线要求：各端子外接线均采纳BV线，截面积≥2.5mm2。 驱动交流型设备的方法如图： c. LD-8302A模块的对外端子示意图
其中： 弱电端子如下：C1：启动命令信号输入端子 C2：停动命令信号输入端子 GND：地线端子 INl：启动回答信号输出端子 IN2：停动回答信号输出端子 强电端子如下：A、B：启动命令信号输出端子，为无源常开触点 C、B：停动命令信号输出端子，为无源常闭触点 D：启动回答信号输入端子，取自被控设备AC220V常开触点 E：停动回答信号输入端子，取自被控设备AC220V常闭触点 N：AC220V零线端子 LD—8302A型模块电气原理框图如图： d. d.LD-8303模块的对外端子示意图
其中： Z1、Z2：操纵器来的信号总线，无极性 D1、D2：DC24V电源，无极性 Il、G：第一路无源输入端 12、G：第二路无源输入端 V十、G：DC24V输出端子，用于向输出操纵触点提供侵4V信号，以便实现有源DC24V输出，有源输出时可输出1A、DC24V NCl、COMl、N01：第一路常开常闭无源输出端子 NC2、COM2、N02：第二路常开常闭无源输出端子 布线要求：信号总线Z1、Z2采纳RVS双绞线，截面积>1．0mm’；电源线D1、D2采纳BV线，截面积>1．5mm2。
4、公共广播的布置与安装： 民用建筑内扬声器应当设置在走道和大厅等公共场所。
