1.电磁感应现象
利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。
(1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即0。
(2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。
(3)电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。
2.磁通量
(1)定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：=BS。如果面积S与B不垂直，应以B 乘以在垂直于磁场方向上的投影面积S，即=BS，国际单位：Wb
(2)求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面;磁感线从面的正方向穿入时，穿过该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。
3.楞次定律
(1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右
手定则只适用于导线切割磁感线运动的`情况，此种情况用右手定则判定比用楞次定律判定简便。
(2)对楞次定律的理解
①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。
③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反;当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即增反减同。
④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。
(3)楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种：
①阻碍原磁通量的变化;②阻碍物体间的相对运动;③阻碍原电流的变化(自感)。
4.法拉第电磁感应定律
电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式：E=n/t
当导体做切割磁感线运动时，其感应电动势的计算公式为
E=BLvsin。当B、L、v三者两两垂直时，感应电动势E=BLv。
(1)两个公式的选用方法E=n/t计算的是在t时间内的平均电动势，只有当磁通量的变化率是恒定不变时，它算出的才是瞬时电动势。E=BLvsin中的v若为瞬时速度，则算出的就是瞬时电动势：若v为平均速度，算出的就是平均电动势。
(2)公式的变形
①当线圈垂直磁场方向放置，线圈的面积S保持不变，只是磁场的磁感强度均匀变化时，感应电动势：E=nSB/t。
②如果磁感强度不变，而线圈面积均匀变化时，感应电动势
E=Nbs/t。
5.自感现象
(1)自感现象：由于导体本身的电流发生变化而产生的电磁感应
现象。
(2)自感电动势：在自感现象中产生的感应电动势叫自感电动势。自感电动势的大小取决于线圈自感系数和本身电流变化的快慢，自
感电动势方向总是阻碍电流的变化。
6.日光灯工作原理
(1)起动器的作用：利用动触片和静触片的接通与断开起一个自
动开关的作用，起动的关键就在于断开的瞬间。
(2)镇流器的作用：日光灯点燃时，利用自感现象产生瞬时高压;日光灯正常发光时，利用自感现象，对灯管起到降压限流作用。
7.电磁感应中的电路问题
在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，该导体或回路就相当于电源，将它们接上电容器，
便可使电容器充电;将它们接上电阻等用电器，便可对用电器供电，
在回路中形成电流。因此，电磁感应问题往往与电路问题联系在一起。解决与电路相联系的电磁感应问题的基本方法是：
(1)用法拉第电磁感应定律和楞次定律确定感应电动势的大小和
方向。
(2)画等效电路。
(3)运用全电路欧姆定律，串并联电路性质，电功率等公式联立
求解。
8.电磁感应现象中的力学问题
(1)通过导体的感应电流在磁场中将受到安培力作用，电磁感应
问题往往和力学问题联系在一起，基本方法是：
①用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向。
②求回路中电流强度。
③分析研究导体受力情况(包含安培力，用左手定则确定其方向)。
④列动力学方程或平衡方程求解。
(2)电磁感应力学问题中，要抓好受力情况，运动情况的动态分析，导体受力运动产生感应电动势感应电流通电导体受安培力合外
力变化加速度变化速度变化周而复始地循环，循环结束时，加速度
等于零，导体达稳定运动状态，抓住a=0时，速度v达最大值的特点。
9.电磁感应中能量转化问题
(1)用法拉第电磁感应定律和楞次定律确定感应电动势的大小和
方向。
(2)画出等效电路，求出回路中电阻消耗电功率表达式。
(3)分析导体机械能的变化，用能量守恒关系得到机械功率的改
变与回路中电功率的改变所满足的方程。
10.电磁感应中图像问题
电磁感应现象中图像问题的分析，要抓住磁通量的变化是否均匀，从而推知感应电动势(电流)大小是否恒定。用楞次定律判断出感应
电动势(或电流)的方向，从而确定其正负，以及在坐标中的范围。
另外，要正确解决图像问题，必须能根据图像的意义把图像反映的规律对应到实际过程中去，又能根据实际过程的抽象规律对应到
图像中去，最终根据实际过程的物理规律进行判断。
高二物理-选修3-2-电磁感应-期末重点复习资料
电磁感应专题复习 知识网络 第一部分电磁感应现象、楞次定律 知识点一——磁通量 ▲知识梳理 1．定义 磁感应强度B与垂直场方向的面积S的乘积叫做 穿过这个面积的磁通量，。如果面积S与B不垂直，如图所示，应以B乘以在垂直于磁场方向上的投影面积,即 。 2．磁通量的物理意义 磁通量指穿过某一面积的磁感线条数。 3．磁通量的单位：（韦伯）。 特别提醒： （1）磁通量是标量，当有不同方向的磁感线穿过某面时，常用正负加以区别；另外，磁通量与线圈匝数无关。
（2）磁通量的变化，它可由B、S或两者之间的夹角的变化引起。 ▲疑难导析 一、磁通量改变的方式有几种 1．线圈跟磁体间发生相对运动，这种改变方式是S不变而相当于B变化。 2．线圈不动，线圈所围面积也不变，但穿过线圈面积的磁感应强度是时间的函数。 3．线圈所围面积发生变化，线圈中的一部分导体做切割磁感线运动。其实质也是B不变，而S增大或减小。 4．线圈所围面积不变，磁感应强度也不变，但二者间的夹角发生变化，如在匀强磁场中转动矩形线圈。 二、对公式的理解 在磁通量的公式中，S为垂直于磁感应强度B方向上的有效面积，要正确理解三者之间的关系。 1．线圈的面积发生变化时磁通量是不一定发生变化的，如图（a），当线圈面积由变为时，磁通量并没有变化。 2．当磁场范围一定时，线圈面积发生变化，磁通量也可能不变，如图（b）所示，在空间有磁感线穿过线圈S，S外没有磁场，如增大S，则不变。
3．若所研究的面积内有不同方向的磁场时，应是将磁场合成后，用合磁场根据去求磁通量。 例：如图所示，矩形线圈的面积为S（），置于磁感应强度为B（T）、方向水平向右的匀强磁场中，开始时线圈平面与中性面重合。求线圈平面在下列情况的磁通量的改变量：绕垂直磁场的轴转过（1）；（2）；（3）。 （1）； （2）； （3）。负号可理解为磁通量在减少。 知识点二——电磁感应现象 ▲知识梳理 1．产生感应电流的条件 只要穿过闭合电路的磁通量发生变化，即，则闭合电路中就有感应电流产生。 2．引起磁通量变化的常见情况 （1）闭合电路的部分导体做切割磁感线运动。 （2）线圈绕垂直于磁场的轴转动。 （3）磁感应强度B变化。 ▲疑难导析
大学物理吴百诗习题答案电磁感应
大学物理吴百诗习题答案 电磁感应 LELE was finally revised on the morning of December 16, 2020
法拉第电磁感应定律 10-1如图10-1所示，一半径a ＝，电阻R ＝×10-3Ω的圆形导体回路置于均匀磁场中，磁场方向与回路面积的法向之间的夹角为π/3，若磁场变化的规律为 T 10)583()(42-?++=t t t B 求：（1）t ＝2s 时回路的感应电动势和感应电流； （2）最初2s 内通过回路截面的电量。 解：（1）θcos BS S B =?=Φ V 10)86(6.110)86()3 cos(d d cos d d 642--?+?-=?+?-=-=Φ- =t t a t B S t i π πθε s 2=t ，V 102.35-?-=i ε，A 102100.1102.32 3 5---?-=??-= =R I ε 负号表示i ε方向与确定n 的回路方向相反 （2）42 2123 112810 3.140.1()[(0)(2)]cos 4.410C 1102 i B B S q R R θ---???=Φ-Φ=-??==??? 10-2如图10-2所示，两个具有相同轴线的导线回路，其平面相互平行。大回路中有电流I ， 小的回路在大的回路上面距离x 处，x >>R ，即I 在小线圈所围面积上产生的磁场可视为是均匀的。若 v dt dx =等速率变化，（1）试确定穿过小回路的磁通量Φ和x 之间的关系；（2）当x ＝NR （N 为一正数），求小回路内的感应电动势大小；（3）若v ＞0，确定小回路中感应电流方向。 解：（1）大回路电流I 在轴线上x 处的磁感应强度大小 2 02 232 2() IR B R x μ= +，方向竖直向上。 R x >>时，2 03 2IR B x μ= ，22 203 2IR r B S BS B r x πμπΦ=?==?= （2）224032i d dx IR r x dt dt πμε-Φ=-=，x NR =时，2024 32i Ir v R N πμε= 图 10-
高中物理-电磁感应知识点汇总
电磁感应 1.★电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 （1）产生感应电流的条件：穿过闭合电路的磁通量发生变化，即ΔΦ≠0。 （2）产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 （3）电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 （1）定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：Φ=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S′，即Φ=BS′，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面；磁感线从面的正方向穿入时，穿过该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.★楞次定律 （1）楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割
磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。 （2）对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。 ③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即“增反减同”。 ④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。 （3）楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化； ②阻碍物体间的相对运动； ③阻碍原电流的变化（自感）。 ★★★★4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=nΔΦ/Δt 当导体做切割磁感线运动时，其感应电动势的计算公式为E=BLvsinθ。当B、L、v三者两两垂直时，感应电动势E=BLv。 （1）两个公式的选用方法E=nΔΦ/Δt计算的是在Δt时间内的平均电动势，只有当磁通量的变化率是恒定不变时，它算出的才是瞬时电动势。E=BLvsinθ中的v 若为瞬时速度，则算出的就是瞬时电动势：若v为平均速度，算出的就是平均电动势。
物理电磁感应知识点的归纳
物理电磁感应知识点的归纳 物理电磁感应知识点的归纳 1.电磁感应现象 利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 (1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即0。 (2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 (3)电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 (1)定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：=BS。如果面积S与B不垂直，应以B 乘以在垂直于磁场方向上的投影面积S，即=BS，国际单位：Wb (2)求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面;磁感线从面的正方向穿入时，穿过该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.楞次定律 (1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右
手定则只适用于导线切割磁感线运动的`情况，此种情况用右手定则判定比用楞次定律判定简便。 (2)对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反;当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即增反减同。 ④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。 (3)楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化;②阻碍物体间的相对运动;③阻碍原电流的变化(自感)。 4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式：E=n/t 当导体做切割磁感线运动时，其感应电动势的计算公式为 E=BLvsin。当B、L、v三者两两垂直时，感应电动势E=BLv。 (1)两个公式的选用方法E=n/t计算的是在t时间内的平均电动势，只有当磁通量的变化率是恒定不变时，它算出的才是瞬时电动势。E=BLvsin中的v若为瞬时速度，则算出的就是瞬时电动势：若v为平均速度，算出的就是平均电动势。 (2)公式的变形 ①当线圈垂直磁场方向放置，线圈的面积S保持不变，只是磁场的磁感强度均匀变化时，感应电动势：E=nSB/t。 ②如果磁感强度不变，而线圈面积均匀变化时，感应电动势 E=Nbs/t。
高三物理电磁感应知识点
届高三物理电磁感应知识点 物理二字出现在中文中，是取格物致理四字的简称，即考察事物的形态和变化，总结研究它们的规律的意思。小编准备了高三物理电磁感应知识点，具体请看以下内容。 1.电磁感应现象 电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 (1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即0。 (2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 (3)电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 (1)定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S，即=BS，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面;磁感线从面的正方向穿入时，穿过
该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.楞次定律 (1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。 (2)对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反;当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即增反减同。④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。 (3)楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化;②阻碍物体间的相对运动;③阻碍 原电流的变化(自感)。 4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=n/t
电磁感应知识点总结
《电磁感应》知识点总结 1、 磁通量Φ、磁通量变化?Φ、磁通量变化率 t ??Φ 对比表 234、 感应电动势 在电磁感应现象中产生的电动势叫感应电动势，产生感应电流比存在感应电动势，产生感应电动势的那部分导体相当于电源，电路断开时没有电流，但感应电动势仍然存在。 （1） 电路不论闭合与否，只要有一部分导体切割磁感线，则这部分导体就会产生感应电动势，它相 当于一个电源 （2） 不论电路闭合与否，只要电路中的磁通量发生变化，电路中就产生感应电动势，磁通量发生变 化的那部分相当于电源。
5、 公式 n E ?Φ =与E=BLvsin θ 的区别与联系 6、 楞次定律 （2） 楞次定律中“阻碍”的含义
（3）对楞次定律中“阻碍”的含义还可以推广为感应电流的效果总是要阻碍产生感应电流的原因1）阻碍原磁通量的变化或原磁场的变化，即“增反减同”； 2）阻碍相对运动，可理解为“来拒去留”； 3）使线圈面积有扩大或缩小趋势，可理解为“增缩减扩”； 4）阻碍原电流的变化，即产生自感现象。 7、电磁感应中的图像问题 （3）解决这类问题的基本方法 1）明确图像的种类，是B-t图像还是Φ-t图像、或者E-t图像和I-t图像 2）分析电磁感应的具体过程 3）结合法拉第电磁感应定律、欧姆定律、牛顿定律等规律列出函数方程。 4）根据函数方程，进行数学分析，如斜率及其变化，两轴的截距等。 5）画图像或判断图像。 8、自感涡流
（2 ） 自感电动势和自感系数 1） 自感电动势：t I L E ??=，式中t I ??为电流的变化率，L 为自感系数。 2） 自感系数：自感系数的大小由线圈本身的特性决定，线圈越长，单位长度的匝数越多，横截面 积越大，自感系数越大，若线圈中加有铁芯，自感系数会更大。 （3） 日关灯的电路结构及镇流器、启动器的作用 1） 启动器：利用氖管的辉光放电，起着自动把电路接通和断开的作用。 2） 镇流器：在日光灯点燃时，利用自感现象，产生瞬时高压；在日关灯正常发光时，利用自感现 象起降压限流作用。
高中物理电磁感应核心知识点归纳
高中物理《电磁感应》核心知识点归 纳 一、电磁感应现象 1、产生感应电流的条件 感应电流产生的条件是：穿过闭合电路的磁通量发生变化。 以上表述是充分必要条件。不论什么情况，只要满足电路闭合和磁通量发生变化这两个条件，就必然产生感应电流；反之，只要产生了感应电流，那么电路一定是闭合的，穿过该电路的磁通量也一定发生了变化。 2、感应电动势产生的条件。 感应电动势产生的条件是：穿过电路的磁通量发生变化。 这里不要求闭合。无论电路闭合与否，只要磁通量变化了，就一定有感应电动势产生。这好比一个电源：不论外电路是否闭合，电动势总是存在的。但只有当外电路闭合时，电路中才会有电流。 3、关于磁通量变化 在匀强磁场中，磁通量，磁通量的变化有多种形式，主要有： ①S、α不变，B改变，这时
②B、α不变，S改变，这时 ③B、S不变，α改变，这时 二、楞次定律 1、内容：感应电流具有这样的方向，就是感应电流的磁场总要阻碍引起感应电流的磁通量的变化。 在应用楞次定律时一定要注意：“阻碍”不等于“反向”；“阻碍”不是“阻止”。 （1）从“阻碍磁通量变化”的角度来看，无论什么原因，只要使穿过电路的磁通量发生了变化，就一定有感应电动势产生。 （2）从“阻碍相对运动”的角度来看，楞次定律的这个结论可以用能量守恒来解释：既然有感应电流产生，就有其它能转化为电能。又由于感应电流是由相对运动引起的，所以只能是机械能转化为电能，因此机械能减少。磁场力对物体做负功，是阻力，表现出的现象就是“阻碍”相对运动。 （3）从“阻碍自身电流变化”的角度来看，就是自感现象。自感现象中产生的自感电动势总是阻碍自身电流的变化。 2、实质：能量的转化与守恒 3、应用：对阻碍的理解： （1）顺口溜“你增我反，你减我同”
大学物理(吴百诗)习题答案10电磁感应
法拉第电磁感应定律 10-1如图10-1所示，一半径a ＝0.10m ，电阻R ＝1.0×10-3Ω的圆形导体回路置于均匀磁场中，磁场方向与 回路面积的法向之间的夹角为π/3，若磁场变化的规律为 T 10)583()(4 2-?++=t t t B 求：（1）t ＝2s 时回路的感应电动势和感应电流； （2）最初2s 通过回路截面的电量。 解：（1）θcos BS S B =?=Φ V 10)86(6.110)86()3 cos(d d cos d d 642--?+?-=?+?-=-=Φ- =t t a t B S t i π πθε s 2=t ，V 102.35 -?-=i ε，A 10210 0.1102.323 5---?-=??-==R I ε 负号表示i ε方向与确定n 的回路方向相反 （2）422 123 112810 3.140.1()[(0)(2)]cos 4.410C 1102 i B B S q R R θ---???=Φ-Φ=-??==??? 10-2如图10-2所示，两个具有相同轴线的导线回路，其平面相互平行。大回路中有电流I ，小的回路在大 的回路上面距离x 处，x >>R ，即I 在小线圈所围面积上产生的磁场可视为是均匀的。若 v dt dx =等速率变化，（1）试确定穿过小回路的磁通量Φ和x 之间的关系；（2）当x ＝NR （N 为一正数），求小回路的感应电动势大小；（3）若v ＞0，确定小回路中感应电流方向。 解：（1）大回路电流I 在轴线上x 处的磁感应强度大小 2 02232 2()IR B R x μ= +，方向竖直向上。 R x >>时，2 03 2IR B x μ= ，22 2 03 2IR r B S BS B r x πμπΦ=?==?= （2）224032i d dx IR r x dt dt πμε-Φ=-=，x NR =时，2024 32i Ir v R N πμε= （3）由楞次定律可知，小线圈中感应电流方向与I 相同。 动生电动势 10-3 一半径为R 的半圆形导线置于磁感应强度为B 的均匀磁场中，该导线以 速度v 沿水平方向向右平动，如图10-3所示，分别采用（1）法拉第电磁感应定律和（2）动生电动势公式求半圆导线中的电动势大小，哪一端电势高？ 解：（1）假想半圆导线在宽为2R 的U 型导轨上滑动，设顺时针方向为回路方向， 在x 处 2 1(2)2m Rx R B π=+Φ，∴22m d dx RB RBv dt dt εΦ=-=-=- 由于静止U 型导轨上电动势为零，所以半圈导线上电动势为 2RBv ε=- 负号表示电动势方向为逆时针，即上端电势高。 图10-2
电磁感应知识点总结

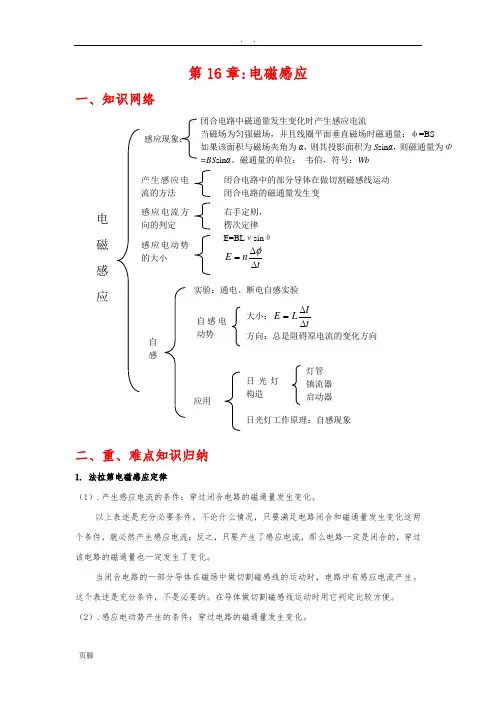

第16章:电磁感应 一、知识网络 二、重、难点知识归纳 1、 法拉第电磁感应定律 (1)、产生感应电流的条件:穿过闭合电路的磁通量发生变化。 以上表述就是充分必要条件。不论什么情况,只要满足电路闭合与磁通量发生变化这两个条件,就必然产生感应电流;反之,只要产生了感应电流,那么电路一定就是闭合的,穿过该电路的磁通量也一定发生了变化。 当闭合电路的一部分导体在磁场中做切割磁感线的运动时,电路中有感应电流产生。这个表述就是充分条件,不就是必要的。在导体做切割磁感线运动时用它判定比较方便。 (2)、感应电动势产生的条件:穿过电路的磁通量发生变化。 闭合电路中磁通量发生变化时产生感应电流 当磁场为匀强磁场,并且线圈平面垂直磁场时磁通量:φ=BS 如果该面积与磁场夹角为α,则其投影面积为S sin α,则磁通量为Φ =BS sin α。磁通量的单位: 韦伯,符号:Wb 产生感应电流的方法 自感 电磁感应 自感电动势 灯管 镇流器 启动器 闭合电路中的部分导体在做切割磁感线运动 闭合电路的磁通量发生变 感应电流方向的判定 右手定则, 楞次定律 感应电动势的大小 E=BL νsin θ t n E ??=φ 实验:通电、断电自感实验 大小:t I L E ??= 方向:总就是阻碍原电流的变化方向 应用 日光灯构造 日光灯工作原理:自感现象 感应现象:
这里不要求闭合。无论电路闭合与否,只要磁通量变化了,就一定有感应电动势产生。这好比一个电源:不论外电路就是否闭合,电动势总就是存在的。但只有当外电路闭合时,电路中才会有电流。 (3)、引起某一回路磁通量变化的原因 a磁感强度的变化 b线圈面积的变化 c线圈平面的法线方向与磁场方向夹角的变化 (4)、电磁感应现象中能的转化 感应电流做功,消耗了电能。消耗的电能就是从其它形式的能转化而来的。 在转化与转移中能的总量就是保持不变的。 (5)、法拉第电磁感应定律: a决定感应电动势大小因素:穿过这个闭合电路中的磁通量的变化快慢 b注意区分磁通量中,磁通量的变化量,磁通量的变化率的不同 —磁通量,—磁通量的变化量, c定律内容:感应电动势大小决定于磁通量的变化率的大小,与穿过这一电路磁通量的变化率成正比。 (6)在匀强磁场中,磁通量的变化ΔΦ=Φt-Φo有多种形式,主要有: ①S、α不变,B改变,这时ΔΦ=ΔB?S sinα ②B、α不变,S改变,这时ΔΦ=ΔS?B sinα ③B、S不变,α改变,这时ΔΦ=BS(sinα2-sinα1) 在非匀强磁场中,磁通量变化比较复杂。有几 种情况需要特别注意: ①如图16-1所示,矩形线圈沿a→b→c在条形 磁铁附近移动,穿过上边线圈的磁通量由方向向上 减小到零,再变为方向向下增大;右边线圈的磁通量由方向向下减小到 零,再变为方向向上增大。 ②如图16-2所示,环形导线a中有顺时针方向的电流,a环外有两个同心导线圈b、c,与环形导线a在同一平面内。当a中的电流增大时,b、 a b c 图16-1 图16-2
大学物理(少学时)第9章电磁感应与电磁场课后习题答案
9-1两个半径分别为R 和r 的同轴圆形线圈相距x ，且R >>r ，x >>R ．若大线圈通有电流I 而小线圈沿x 轴方向以速率v 运动，试求小线圈回路中产生的感应电动势的大小． 解：在轴线上的磁场 () ()2 2 003 3 2 2 2 22IR IR B x R x R x μμ= ≈ >>+ 3 2 202x r IR BS πμφ= = v x r IR dt dx x r IR dt d 4 22042202332πμπμφ ε=--=-= 9-2如图所示，有一弯成θ 角的金属架COD 放在磁场中，磁感强度B ? 的方向垂直于金属架 COD 所在平面．一导体杆MN 垂直于OD 边，并在金属架上以恒定速度v ?向右滑动，v ? 与 MN 垂直．设t =0时，x = 0．求当磁场分布均匀，且B ? 不随时间改变，框架内的感应电动势i ε． 解：12m B S B xy Φ=?=?,θtg x y ?=,vt x = 22212/()/i d dt d Bv t tg dt Bv t tg ε?θθ=-=-=?，电动势方向：由M 指向N 9-3 真空中，一无限长直导线，通有电流I ，一个与之共面的直角三角形线圈ABC 放置在此长直导线右侧。已知AC 边长为b ，且与长直导线平行，BC 边长为a ，如图所示。若线圈以垂直于导线方向的速度v 向右平移，当B 点与直导线的距离为d 时，求线圈ABC 内的感应电动势的大小和方向。 解：当线圈ABC 向右平移时，AB 和AC 边中会产 生动生电动势。当C 点与长直导线的距离为d 时，AC 边所在位置磁感应强度大小为：02() I B a d μπ= + AC 中产生的动生电动势大小为： x r I R x v C D O x M θ B ? v ?
高三物理电磁感应知识点
2019届高三物理电磁感应知识点物理二字出现在中文中，是取格物致理四字的简称，即考察事物的形态和变化，总结研究它们的规律的意思。小编准备了高三物理电磁感应知识点，具体请看以下内容。 1.电磁感应现象 电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 (1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即0。 (2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 (3)电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 (1)定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S，即=BS，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面；磁感线从面的正方向穿入时，穿过
该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.楞次定律 (1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。 (2)对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即增反减同。④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。(3)楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化；②阻碍物体间的相对运动；③阻碍原电流的变化(自感)。 4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=n/t
电磁感应知识点总结
电磁感应 1、 磁通量Φ、磁通量变化?Φ、磁通量变化率t ??Φ 对比表 2、 电磁感应现象与电流磁效应的比较 3、 产生感应电动势和感应电流的条件比较
4、 感应电动势 在电磁感应现象中产生的电动势叫感应电动势，产生感应电流比存在感应电动势，产生感应电动势的那部分导体相当于电源，电路断开时没有电流，但感应电动势仍然存在。 （1） 电路不论闭合与否，只要有一部分导体切割磁感线，则这部分导体就会产生 感应电动势，它相当于一个电源 （2） 不论电路闭合与否，只要电路中的磁通量发生变化，电路中就产生感应电动 势，磁通量发生变化的那部分相当于电源。 5、 公式 n E ?Φ =与E=BLvsin θ 的区别与联系 6、 楞次定律 （1） 感应电流方向的判定方法
（2）楞次定律中“阻碍”的含义 （3）对楞次定律中“阻碍”的含义还可以推广为感应电流的效果总是要阻碍产生感应电流的原因 1）阻碍原磁通量的变化或原磁场的变化； 2）阻碍相对运动，可理解为“来拒去留”。 3）使线圈面积有扩大或缩小趋势； 4）阻碍原电流的变化。 7、电磁感应中的图像问题 （1）图像问题 （3）解决这类问题的基本方法 1）明确图像的种类，是B-t图像还是Φ-t图像、或者E-t图像和I-t图像 2）分析电磁感应的具体过程 3）结合法拉第电磁感应定律、欧姆定律、牛顿定律等规律列出函数方程。 4）根据函数方程，进行数学分析，如斜率及其变化，两轴的截距等。 5）画图像或判断图像。 8、自感涡流 （1）通电自感和断电自感比较
（2） 自感电动势和自感系数 1） 自感电动势：t I L E ??=，式中t I ??为电流的变化率，L 为自感系数。 2） 自感系数：自感系数的大小由线圈本身的特性决定，线圈越长，单位长度的匝 数越多，横截面积越大，自感系数越大，若线圈中加有铁芯，自感系数会更大。 （3） 涡流 9、电磁感应中的“棒-----轨”模型
大学物理电磁学知识点汇总
稳恒电流 1.电流形成的条件、电流定义、单位、电流密度矢量、电流场（注意我们 又涉及到了场的概念） 2.电流连续性方程（注意和电荷守恒联系起来）、电流稳恒条件。 3.欧姆定律的两种表述（积分型、微分型）、电导、电阻定律、电阻、电 导率、电阻率、电阻温度系数、理解超导现象 4.电阻的计算（这是重点）。 5.金属导电的经典微观解释（了解）。 6.焦耳定律两种形式（积分、微分）。（这里要明白一点：微分型方程是 精确的，是强解。而积分方程是近似的，是弱解。） 7.电动势、电源的作用、电源做功。、 8.含源电路欧姆定律。 9.基尔霍夫定律（节点电流定律、环路电压定律。明白两者的物理基础。）习题：13.19；13.20 真空中的稳恒磁场 电磁学里面极为重要的一章 1. 几个概念：磁性、磁极、磁单极子、磁力、分子电流 2. 磁感应强度（定义、大小、方向、单位）、洛仑磁力（磁场对电荷的作用） 3. 毕奥-萨伐尔定律（稳恒电流元的磁场分布——实验定律）、磁场叠加原理（这是磁场的两大基本定律——对比电场的两大基本定律） 4. 毕奥-萨伐尔定律的应用（重点）。 5. 磁矩、螺线管磁场、运动电荷的磁场（和毕奥-萨伐尔定律等价——更基本） 6. 稳恒磁场的基本定理（高斯定理、安培环路定理——与电场对比） 7. 安培环路定理的应用（重要——求磁场强度） 8. 磁场对电流的作用（安培力、安培定律积分、微分形式）
9. 安培定律的应用（例14.2；平直导线相互作用、磁场对载流线圈的作用、磁力矩做功） 10. 电场对带电粒子的作用（电场力）；磁场对带电粒子的作用（洛仑磁力）；重力场对带电粒子的作用（引力）。 11. 三场作用叠加（霍尔效应、质谱仪、例14.4） 习题：14.20，14.22，14.27，14.32，14.46，14.47 磁介质（与电解质对比） 1.几个重要概念：磁化、附加磁场、相对磁导率、顺磁质、抗磁质、铁磁 质、弱磁质、强磁质。（请自己阅读并绘制磁场和电场相关概念和公式 的对照表） 2.磁性的起源（分子电流）、轨道磁矩、自旋磁矩、分子矩、顺磁质、抗 磁质的形成原理。 3.磁化强度、磁化电流、磁化面电流密度、束缚电流。 4.磁化强度和磁化电流的关系（微分关系、积分关系） 5.有磁介质存在时的磁场基本定理、磁场强度矢量H、有磁介质存在时的 安培环路定律（有电解质存在的安培环路定律）、磁化规律。 6.请比较B、H、M和E、D、P的关系。磁化率、相对磁导率、绝对磁导 率。 7.有磁介质存在的安培环路定理的应用（例15.1、例15.2）、有磁介质存 在的高斯定理。 8.铁磁质（起始磁化曲线、磁滞回线、饱和磁感应强度、起始磁导率、磁 滞效应、磁滞、剩磁、矫顽力、磁滞损耗、磁畴、居里点、软磁材料、 硬磁材料、矩磁材料）（了解） 习题： 15.11
物理电场磁场电磁感应知识点
电场知识点 一、电荷、电荷守恒定律 1、两种电荷：“+”“-”用毛皮摩擦过的橡胶棒带负电荷，用丝绸摩擦过的玻璃棒带正电荷。 2、元电荷：所带电荷的最小基元，一个元电荷的电量为1．6×10－19C，是一个电子(或质子)所带的电量。 说明：任何带电体的带电量皆为元电荷电量的整数倍。 荷质比(比荷)：电荷量q与质量m之比，(q/m)叫电荷的比荷 3、起电方式有三种 ①摩擦起电， ②接触起电注意：电荷的变化是电子的转移引起的；完全相同的带电金属球相接触，同种电荷总电荷量平均分配，异种电荷先中和后再平分。 ③感应起电——切割B，或磁通量发生变化。 4、电荷守恒定律： 电荷既不能创造，也不能被消灭，它们只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，系统的电荷总数是不变的． 二、库仑定律 1．内容：真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的二次方成反比，作用力的方向在它们的连线上。方向由电性决定(同性相斥、异性相吸) 2．公式：k＝9．0×109N·m2／C2 极大值问题：在r和两带电体电量和一定的情况下，当Q1=Q2时，有F最大值。 3．适用条件：（1）真空中；（2）点电荷． 点电荷是一个理想化的模型，在实际中，当带电体的形状和大小对相互作用力的影响可以忽略不计时，就可以把带电体视为点电荷．（这一点与万有引力很相似，但又有不同：对质量均匀分布的球，无论两球相距多近，r都等于球心距；而对带电导体球，距离近了以后，电荷会重新分布，不能再用球心距代替r）。点电荷很相似于我们力学中的质点． 注意：①两电荷之间的作用力是相互的，遵守牛顿第三定律
大学物理知识题17电磁感应
班级______________学号____________姓名________________ 练习 十七 一、选择题 1． 如图所示，有一边长为1m 的立方体，处于沿y 轴指向的强度为0.2T 的均匀磁场中，导线a 、b 、c 都以50cm/s 的速度沿图中所示方向运动，则 （ ） (A)导线a 内等效非静电性场强的大小为0.1V/m ； (B)导线b 内等效非静电性场强的大小为零； (C)导线c 内等效非静电性场强的大小为0.2V/m ； (D)导线c 内等效非静电性场强的大小为0.1V/m 。 2． 如图所示，导线AB 在均匀磁场中作下列四种运动，（1）垂直于磁场作平动；（2）绕固定端A 作垂直于磁场转动；（3）绕其中心点O 作垂直于磁场转动；（4）绕通过中心 点O 的水平轴作平行于磁场的转动。关于导线AB 的感应电动势哪个结论是错误的？ （ ） (A)（1）有感应电动势，A 端为高电势； (B)（2）有感应电动势，B 端为高电势； (C)（3）无感应电动势； (D)（4）无感应电动势。 （1） （2） （3） （4）
3． 一“探测线圈”由50匝导线组成，截面积S ＝4cm 2，电阻R =25 。若把探测线 圈在磁场中迅速翻转?90，测得通过线圈的电荷量为C 1045 -?=?q ，则磁感应强度B 的大小为 （ ） (A)0.01T ； (B)0.05T ； (C)0.1T ； (D)0.5T 。 4． 如图所示，一根长为1m 的细直棒ab ，绕垂直于棒且过其一端a 的轴以每秒2转的角速度旋转，棒的旋转平面垂直于0.5T 的均匀磁场，则在棒的中点，等效非静电性场强的大小和方向为（ ） (A)314V/m ，方向由a 指向b ； (B)6.28 V/m ，方向由a 指向b ； (C)3.14 V/m ，方向由b 指向a ； (D)628 V/m ，方向由b 指向a 。 二、填空题 1． 电阻R ＝2Ω的闭合导体回路置于变化磁场中，通过回路包围面的磁通量与时间的关 系为)Wb (10)285(3 2-?-+=Φt t m ，则在t =2s 至t =3s 的时间内，流过回路导体横截 面的感应电荷=i q C 。 2． 半径为a 的无限长密绕螺线管，单位长度上的匝数为n ，螺线管导线中通过交变电流t I i ωsin 0=，则围在管外的同轴圆形回路（半径为r ）上的感生电动势为 V 。 a b
初中物理电磁感应知识点小结
初中物理电磁感应知识点小结 初中物理电磁感应知识点小结 闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就会产生电流,这种现象叫电磁感应。接下来的内容是初中物理电学知识点总之电磁感应。 电磁感应 产生感应电流的条件:①电路必须闭合;②只是电路的一部分导体做切割磁感线运动. 感应电流的方向:跟导体运动方向和磁感线方向有关. 温馨提示：:,产生的电流叫感应电流.应用:发电机 中考试题练习之欧姆定律 欧姆定律 （2010，乌鲁木齐）如图2-2-46所示的电路中，当ab两点间接入4Ω的电阻时，其消耗的功率为16W。当ab两点间接入9Ω的电阻时，其消耗的功率仍为16W。求： （1）ab两点间接入4Ω和9Ω的电阻时，电路中的电流； （2）电源的电压。 中考试题之欧姆定律 下面是对中考欧姆定律的题目知识学习，同学们认真完成下面的题目练习哦。 欧姆定律
（2010，安徽）实际的电源都有一定的电阻，如干电池，我们需要用它的电压U和电阻ｒ两个物理量来描述它。实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为ｒ的电阻串联而成，如图2-2-45甲所示： 在图2-2-45乙中R1=14W，R2=9W。当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理。求电源的电压U和电阻ｒ。 通过上面对物理中欧姆定律知识的题目练习学习，相信同学们已经能很好的.完成了吧，希望同学们对上面涉及到的知识点都能很好的掌握。 欧姆定律计算题练习 欧姆定律 如图2-2-43所示电路，电源电压U0不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后滑片P向左滑过一段距离后电流表才有读数。且电压表读数U与x、电流表读数I与x的关系如图2-2-44所示，则 （1）根据图象可知：断点位置在x等于cm处，电源电压U0等于V； （2）电阻R等于多少欧姆？ （3）从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P 每滑动1cm的阻值变化为多少欧姆？该滑动变阻器电阻丝没有断路时的总电阻值是多少欧姆？ 相信上面对欧姆定律题目的知识练习学习，同学们已经很好的掌握了吧，希望同学们很好的完成上面的知识点。 初中物理电学公式：并联电路 对于物理中并联电路知识的学习，我们做了下面的介绍，希望同学们认真学习。
大学物理 电磁感应习题
第6章 电磁感应 思考讨论题 1·判断下列情况下可否产生感应电动势，若产生，其方向如何确定？ （1）图8.1a ，在均匀磁场中，线圈从圆形变为椭圆形； （2）图8.1b ，在磁铁产生的磁场中，线圈向右运动； （3）图8.1c ，在磁场中导线段AB 以过中点并与导线垂直的轴旋转； （4）图8.1d ，导线圆环绕着通过圆环直径长直电流转动（二者绝缘）。 解：（1）线圈面积变小，产生顺时针方向的感应电动势（俯视） （2）产生电动势，从左往右看顺时针方向。 （3）产生电动势，由B 指向A 。 （4）不产生电动势。 2·一段导体ab 置于水平面上的两条光滑金属导轨上（设导轨足够长），并以初速 v 0向右运 动，整个装置处于均匀磁场之中（如图8.2所示），在下列两种情况下判断导体ab 最终的运动状态。 解： 图 8.1a 图8.1b O 图8.1c 图8.1d 图8.2a 图8.2b
3·长直螺线管产生的磁场 B 随时间均匀增强， B 的方向垂直于纸面向里。判断如下几种情 况中，给定导体内的感应电动势的方向，并比较各段导体两端的电势高低： （1）图8.3a ，管内外垂直于 B 的平面上绝缘地放置三段导体ab 、cd 和ef ，其中ab 位于 直径位置，cd 位于弦的位置，ef 位于 管外切线的位置。 （2）图8.3b ，在管外共轴地套上一个导体圆环（环面垂直于 B ），但它由两段不同金属材 料的半圆环组成，电阻分别为R 1、R 2，且R R 12>，接点处为a 、b 两点。 解：（1）b a U U =，c d U U >，f e U U > （2）b a U U > 4·今有一木环，将一磁铁以一定的速度插入其中，环中是否有感应电流？是否有感应电动势？如换成一个尺寸完全相同的铝环，又如何？通过两个环的磁通量是否相同？ 解：木环没有感应电流。铝环有感应电流。通过两个环的磁通量相同。 5·两个互相绝缘的圆形线圈如图8.4放置。在什么情况下它们的互感系数最小？当它们的电流同时变化时，是否会有感应电动势产生？ 解：当两者相互垂直放置时，互感系数最小，为0。 此时当电流变化时，没有互感电流。 6·试比较动生电动势和感生电动势（从定义、非静电力、一般表达式等方面分析）。 解：由定义知二者产生的原因不同。 （1）如果外磁场不变，而导体（或回路）的位置、形状等有变化，则产生动生电动势。 （2）如果导体（或回路）都固定不动，只有外磁场在变化，则产生感生电动势。 （3）从物理本质上看，它们都由不同的非静电力产生，前者为洛仑兹力，后者为涡旋电场力。 f 图8.3a b 2 R 1R a 图8.3b 图8.4
高中物理-电磁感应知识梳理+练习
高中物理-电磁感应知识梳理+练习 一．电磁感应现象 1、电磁感应：闭合电路的一部分在磁场中做切割磁感线的运动时,导体中产生电流。由电磁感应产生的电流叫做感应电流。 2、磁通量：有“穿过一个闭合电路的磁感线的多少”来形象地理解“穿过这个闭合电路的磁通量”。 3、产生感应电流的条件：只要穿过闭合电路的磁通量发生变化,闭合电路中就有感应电流产生。 二．法拉第电磁感应定律 1、磁通量Φ、磁通量的变化量?Φ和磁通量的变化率 t ??Φ 2、法拉第电磁感应定律：电路中感应电动势E 的大小,跟穿过这一电路的磁通量的变化率 t ??Φ成正比。 t n E ??Φ = n 为线圈匝数 3、从能量角度理解电磁感应现象：其他形式的能转化为电能。 三．交变电流 1、发电机的结构及基本原理：各种发电机由定子和转子组成,当转子转动时,穿过线圈的磁通量发生变化,线圈中产生感应电动势。 2、正弦式电流的波形：正弦函数的规律变化 瞬时值表达式：t I i m ωsin =,t U u m ωsin = 3、正弦式电流的周期T ：交流完成一次周期性变化所用的时间。单位：s 频率f ：交流在1s 内发生周期性变化的次数。单位：Hz f T 1 = 4、交流电的峰值（m m I U ,）：电流或电压的最大值。 有效值（e e I U ,）：把交流和直流分别通过相同的电阻,如果在相等的时间内它们产生的热量相等,我们就把这个直流电压、电流的数值称做交流电压、电流的有效值。 对于正弦式交流电有：2 m e U U = ,2 m e I I = 5、电容器对交流的作用：隔直流、通交流。
四．变压器 1、变压器的基本结构：原线圈、副线圈和铁芯。 2、变压器的匝数与电压的关系：原、副线圈中,匝数多的线圈电压高。 3、升压变压器：原线圈匝数小于副线圈匝数；降压变压器：原线圈匝数大于副线圈匝数。 五．高压输电 1、输电过程中的电能损失：输电线上有电流的热效应。 2、高压输电的优点：提高电压来降低输电电流,根据Rt I Q2 ,可以有效地降低输电线上电能的损失。 3、电网的重要作用和电网安全的重要性 六．自感现象涡流 1、自感现象：线圈中电流的变化引起的磁通量变化,也会在自身激发感应电动势。 2、电感器：电感器的性能用自感系数来描述。自感系数：线圈越大、匝数越多、加入铁芯等。电感器的作用：对交流有阻碍作用。 3、涡流：只要空间有变化的磁通量,其中的导体中就会产生感应电流。 应用：电磁炉、金属探测器。 减小涡流危害的方法：电机、变压器的铁芯用电阻率很大的硅钢片叠成。 例题解析：例题：科学家探索自然界的奥秘,要付出艰辛的努力。19世纪,英国科学家法拉第经过10年坚持不懈的努力,发现了电磁感应现象。下图中可用于研究电磁感应现象的实验是（） 检测卷一、选择题 1．第一个发现电磁感应现象的科学家是（） 图选1－1－23 A D C B
高中物理选修3-2电磁感应与力学综合知识点
高中物理选修3-2知识点 电磁感应与力学综合 又分为两种情况： 一、与运动学与动力学结合的题目（电磁感应力学问题中，要抓好受力情况和运动情况的动态分析）， (1)动力学与运动学结合的动态分析，思考方法是： 导体受力运动产生E 感→I 感→通电导线受安培力→合外力变化→a 变化→v 变化→E 感变化→……周而复始地循环。 循环结束时，a=0，导体达到稳定状态．抓住a=0时，速度v 达最大值的特点. 例：如图所示，足够长的光滑导轨上有一质量为m ，长为L ，电阻为R 的金属棒ab ，由静止沿导轨运动，则ab 的最大速度为多少（导轨电阻不计，导轨与水平面间夹角为θ，磁感应强度B 与斜面垂直）金属棒ab 的运动过程就是上述我们谈到的变化过程，当ab 达到最大速度时： BlL ＝mgsin θ……① I= E /R ………② E =BLv ……③ 由①②③得：v=mgRsin θ/B 2L 2。 (2)电磁感应与力学综合方法：从运动和力的关系着手，运用牛顿第二定律 ①基本思路:受力分析→运动分析→变化趋向→确定运动过程和最终的稳定状态→由牛顿第二定律列方程求解． ②)注意安培力的特点： ③纯力学问题中只有重力、弹力、摩擦力，电磁感应中多一个安培力，安培力随速度变化，部分弹力及相应的摩擦力也随之而变，导致物体的运动状态发生变化，在分析问题时要注意上述联系． 电磁感应中的动力学问题 解题关键：在于通过运动状态的分析来寻找过程中的临界状态，如速度、加速度取最大值或最小值的条件等， 基本思路方法是： ①用法拉第电磁感应定律和楞次定律求感应电动势的大小和方向. ②求回路中电流强度. ③分析研究导体受力情况（包含安培力，用左手定则确定其方向）. ④列动力学方程或平衡方程求解. ab 沿导轨下滑过程中受四个力作用，即重力mg ，支持力F N 、摩擦力F f 和安培力F 安，如图所示，ab 由静止开始下滑后，将是↓↑→↑→↑→↑→a F I E v 安（↑为 增大符号），所以这是个变加速过程，当加速度减到a =0时，其速度即增到最大v =v m ， 此时必将处于平衡状态，以后将以v m 匀速下滑()22cos sin L B R mg v m θμθ-= F=BIL 临界状态 v 与a 方向关系 运动状态的分析 a 变化情况 F=ma 合外力 运动导体所受的安培力感应电流 确定电源（E ，r ） r R E I +=
