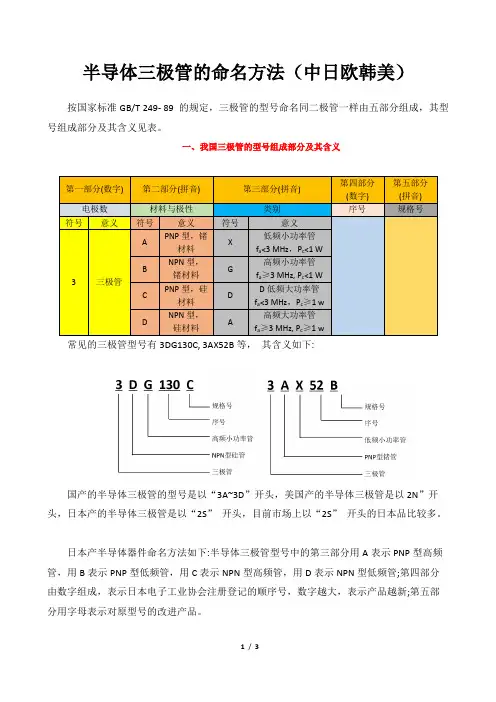

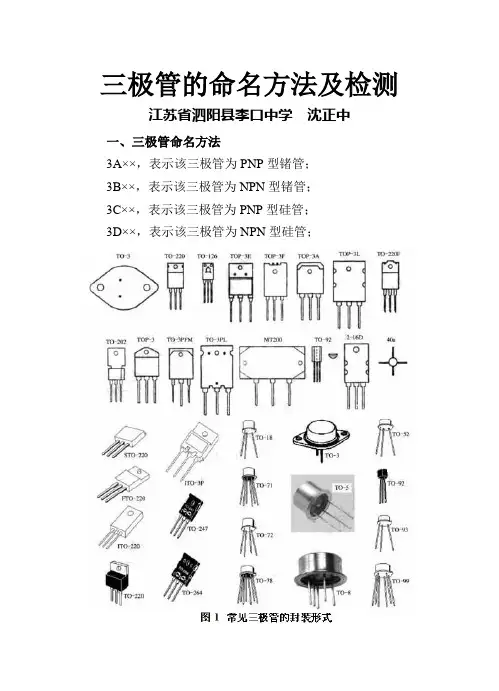

三极管的命名规则

中国半导体器件型号命名方法

半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分)组成。五个部分意义如下:

第一部分:用数字表示半导体器件有效电极数目。2二极管、3三极管

第二部分:用汉语拼音字母表示半导体器件的材料和极性。表示二极管时: A-N型错材料、B-P型错材料、C-N型硅材料、D-P型硅材料。表示三极管时: A-PNP型错材料、B-NPN型错材料、C-PNP型硅材料、D-NPN型硅材料。

第三部分:用汉语拼音字母表示半导体器件的内型。P-普通管、V微波管、w-稳压管、C参量管、Z 整流管L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K开关管、x-低频小功率管

(F3MHz,Pc1W),A-高频大功率管(P3MHz,Pc>1W)、T半导体晶闸管(可控整流器)、Y体效应器件、B-雪崩管、J阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH复合管、PIN-PIN型管、JG-激光器件。

第四部分:用数字表示序号第五部分:用汉语拼音字母表示规格号例如: 3DG18表示NPN型硅材料高频三极管

日本半导体分立器件型号命名方法

日本生产的半导体分立器件,由五至七部分组成。通常只用到前五个部分,其各部分的符号意义如下:第一部分:用数字表示器件有效电极数目或类型。0-光电(即光敏)二极管三极管及上述器件的组合管、1二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、--依此类推。

第二部分:日本电子工业协会JEIA注册标志。S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。

第三部分:用字母表示器件使用材料极性和类型。A-PNP型高频管、B-PNP型低频管、C-NPN型高频管、D-NPN型低频管、F-P控制极可控硅、G-N控制极可控硅、H-N基极单结晶体管、J-P沟道场效应管、K-N沟道场效应管、M-双向可控硅。

第四部分:用数字表示在日本电子工业协会JEIA登记的顺序号。两位以上的整数-从"11"开始,表示在日本电子工业协会JEIA登记的顺序号;不同公司的性能相同的器件可以使用同一顺序号;数字越大,越是近期产品。

第五部分:用字母表示同一型号的改进型产品标志。A. B、C,D,E,F表示这一器件是原型号产品的改进产品。

美国半导体分立器件型号命名方法

美国晶体管或其他半导体器件的命名法较混乱。美国电子工业协会半导体分立器件命名方法如下:第一部分:用符号表示器件用途的类型。JAN-军级、JANTX-特军级、JANTXV-超特军级、JANS-字航级、(无非军用品。

第二部分:用数字表示pn结数目。1二极管、2-三极管、3三个pn结器件、n-n个pn结器件。

第三部分:美国电子工业协会(EIA)注册标志。N该器件已在美国电子工业协会(EIA)注册登记。

第四部分:美国电子工业协会登记顺序号。多位数字-该器件在美国电子工业协会登记的顺序号。

第五部分:用字母表示器件分档。A, B, C、 D、--一型号器件的不同档别。

举例: JAN2N3251A表示PNP硅高频小功率开关三极管, JAN军级、2-三极管、NEIA册标志、

3251-EIA登记顺序号、A-2N3251A档。

国际电子联合会半导体器件型号命名方法

德国、法国、意大利、荷兰、比利时等欧洲国家以及匈牙利、罗马尼亚、南斯拉夫、波兰等东欧国家,大都采用国际电子联合会半导体分立器件型号命名方法。这种命名方法由四个基本部分组成,各部分的符号及意义如下:

第一部分:用字母表示器件使用的材料。A器件使用材料的禁带宽度Eg-0.6-1.0ev如错、B-器件使用材料的Eg=1.0-1.3ev如硅、C器件使用材料的Eg21.3eV如砷化,、D-器件使用材料的Egs0.6ev如锦化钢、E器件使用复合材料及光电池使用的材料。

第二部分:用字母表示器件的类型及主要特征。A检波开关混频二极管、B-变容二极管、C-低频小功率三极管、D-低频大功率三极管、E-隧道二极管、F-高频小功率三极管、G-复合器件及其他器件、H磁敏二极管、K-开放磁路中的霍尔元件、L-高频大功率三极管、M-封闭磁路中的霍尔元件、P-光敏器件、Q发光器件、R小功率晶闸管、S-小功率开关管、T-大功率晶闸管、U-大功率开关管、×倍增二极管、Y-整流二极管、Z稳压二极管。

第三部分:用数字或字母加数字表示登记号。三位数字代表通用半导体器件的登记序号、一个字母加二位数字表示专用半导体器件的登记序号。

第四部分:用字母对同一类型号器件进行分档。A、B、C、 D、E表示同一型号的器件按某一参数进行分档的标志。

除四个基本部分外,有时还加后缀,以区别特性或进一步分类。常见后缀如下:

稳压二极管型号的后缀。其后缀的第一部分是一个字母,表示稳定电压值的容许误差范围,字母A、

B、c.D、E分别表示客许误差为±1%、±2%、±5%、±10%、±15%;其后缀第二部分是数字,表示标

称稳定电·压的整数数值;后缀的第三部分是字母V,代表小数点,字母V之后的数字为稳压管标称稳定电压的小数值。

整流二极管后缀是数字,表示器件的最大反向峰值耐压值,单位是伏特。

晶闸管型号的后缀也是数字,通常标出最大反向峰值耐压值和最大反向关断电压中数值较小的那个电压值。如: BDX51表示NPN硅低频大功率三极管, AF239s-表示PNP错高频小功率三极管。

三极管的放大区饱和区截止区如何区分

三极管的放大区饱和区截止区如何区分 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#

发射极正偏集电极反偏,三极管处于放大状态;发射极正偏集电极正偏工作在饱和区;发射极反偏集电极反偏工作在截止区;发射极反偏集电极正偏工作在反向放大状态. 按老师的方法是:先假设是在饱和区,在计算C?E两端的电压,以0.3伏作为饱和区放大区的判断标准(小于则为饱和模式,大于则为放大模式);当c?e 间电压为无穷大时即为截止区!! 另一个说明:三极管的三种状态 三极管的三种状态也叫三个工作区域,即:截止区、放大区和饱和区。 (1)、截止区:三极管工作在截止状态,当发射结电压Ube小于0.6—0.7V 的导通电压,发射结没有导通集电结处于反向偏置,没有放大作用。 (2)、放大区:三极管的发射极加正向电压,集电极加反向电压导通后,Ib 控制Ic,Ic与Ib近似于线性关系,在基极加上一个小信号电流,引起集电极大的信号电流输出。 (3)、饱和区:当三极管的集电结电流IC增大到一定程度时,再增大Ib,Ic也不会增大,超出了放大区,进入了饱和区。饱和时,Ic最大,集电极和发射之间的内阻最小,电压Uce只有0.1V~0.3V,Uce

全系列三极管应用参数代换大全

名称封装极性用途耐压电流功率频率配对管 9012 贴片PNP低频放大50V 0.5A 0.625W 9013 9012 21 PNP低频放大50V 0.5A 0.625W 9013 9013 21 NPN 低频放大50V 0.5A0.625W 9012 9013 贴片NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A0.4W 150HMZ 9015 9015 21 PNP低噪放大50V 0.1A0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A1W 100MHZ 8550 8550 21 PNP高频放大40V 1.5A1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25/200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26/70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 3DA87A 6 NPN 视频放大100V 0.1A1W 3DG6B 6 NPN 通用20V 0.02A 0.1W 150MHZ 3DG6C 6 NPN 通用25V 0.02A 0.1W 250MHZ 3DG6D 6 NPN 通用30V 0.02A 0.1W 150MHZ 3DK2B 7 NPN 开关30V 0.03A 0.2W 3DD15D 12 NPN 电源开关300V 5A 50W 3DD102C 12 NPN 电源开关300V 5A 50W 3522V 5V稳压管 5609 21 NPN 音频低频放大50V 0.8A 0.625W 5610 5610 21 PNP音频低频放大50V 0.8A 0.625W 5610 60MIAL1 电磁/微波炉1000V 60A 300W 9626 21 NPN 通用 MPSA42 21E NPN 电话视频放大300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频放大300V 0.5A 0.625W MPSA42 MPS2222A 21 NPN 高频放大75V 0.6A 0.625W 300MHZ A634 28E PNP 音频功放开关40V 2A 10W A708 6 PNP 音频开关80V 0.7A 0.8W A715C 29 PNP 音频功放开关35V 2.5A 10W 160MHZ A733 21 PNP 通用50V 0.1A180MHZ

常用三极管型号及参数

常用三极管型号及参数 晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFU020 50V 15A 42W **NMO场效应 IRFPG42 1000V 4A 150W ** NMO场效应 IRFPF40 900V 4.7A 150W ** NMO场效应 IRFP9240 200V 12A 150W ** PMOS场效应 IRFP9140 100V 19A 150W **PMOS场效应 IRFP460 500V 20A 250W ** NMO场效应 IRFP450 500V 14A 180W **NMO场效应IRFP440 500V 8A 150W **NMO场效应IRFP353 350V 14A 180W **NMO场效应IRFP350 400V 16A 180W **NMO场效应IRFP340 400V 10A 150W **NMO场效应IRFP250 200V 33A 180W **NMO场效应IRFP240 200V 19A 150W **NMO场效应IRFP150 100V 40A 180W **NMO场效应晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFP140 100V 30A 150W **NMO场效应IRFP054 60V 65A 180W **NMO场效应IRFI744 400V 4A 32W **NMO场效应IRFI730 400V 4A 32W **NMO场效应IRFD9120 100V 1A 1W **NMO场效应IRFD123 80V 1.1A 1W **NMO场效应IRFD120 100V 1.3A 1W **NMO场效应IRFD113 60V 0.8A 1W **NMO场效应IRFBE30 800V 2.8A 75W **NMO场效应

最新最全pnp三极管

作在放大区时才用直流偏置电路,工作在开关状态时为了能可靠的工作在饱和与截止状态,不需要直流偏置电路. 另外纠正一下,三极管工作在放大区时发射结正偏,集电结反偏, 工作在饱和区时发射结与集电结都正偏, 工作在截止区时发射结反偏即可, 你说的电路中,单片机的IO口上接一个电阻与三极管基极连接,发射 极接地,集电极接负载与正电源相连.这个电阻主要是防止单片机的 输出电压过高而造成三极管基极电流过大而损坏三极管与单片机电 路,当单片机输出低电平时,三极管可靠截止,即工作在载止区,当单片 机输出高电平时,通过基极电阻的限流,三极管的基极电压将达到0.7V以上,它的CE间电压将在0.3V左右,所以两个结都正偏,三极管工作在饱和区. . 补充,你是说单片机的I/O端口接5.1K电阻接PNP三极管基极,发射极接正电源,集电极接一发光二极光并串联一个二极管接地。当单片机输出高电平时,基极电压为高电平,三极管载止,相当于三极管发射结截止,三极管载止,UCE=UCC。当单片机输入低电平时,发射结正偏,三极管导通,此时UCE=0.3V,集电极电位纸比电源电压低0.3V,而基极电位比电源电压低0.7V,所以两个结均正偏,三极管工作在饱和状态。 场效应管和三极管的功能、作用一样,可以用于放大、振荡、开关电路。 N沟道场效应管和NPN三极管类似,工作条件是在 栅极加正向极性控制电压,在漏极加正极性电源电 压,改变栅极电压就可以改变漏极与源极之间的电 流大小。 P沟道场效应管和PNP三极管类似,工作条件是在栅极加负极性控制电压,在漏极加负向极性电源电压,改变栅极电压就可以改变漏极与源极之间的电流大小。 目前应用比较广泛的是N沟道场效应管,就像三极管NPN型应用比较多一样。 1.PNP三极管导通条件是当给它通电时(通电如何通你知道么,就是E加电源电压,如5V,C极过一限流电阻接地),那么如果你给控制端即B极一个低电平,此时就可以导通,导通电压(即CE间电压)至少小于0.2V,如果此时你B极是个高电平,那你再测你的CE间电压,可能就是有比较大的压降,比如5V,那自然就不算通了。简单点理解吧,一个开关闭合以后,它两端触点即使过再大电流压降也会很小,而一个开关,它两端压降自然就为加于它两端的电压,自然就不算通了 2 截止就是BE反偏,即E>B 3 饱和线路就是CE 放大:b极提供信号(输入)c提供能量e输出常用在模电 还有一个重要的特点:Ubc在线性电路中通常为0.7v 这个性质可以稳压稳流等

三极管参数大全

Order Code Description IEP EURO -------------------------------------------------------------------------------- 022PO2 HIGH VOLTAGE DIODE 6.59 8.37 0403-000571 ZD1S30 DIODE SAMSUNG SVB30IK 1.69 2.15 1.5KE400C BIDIR TRANSIL/400V/15000W 0.89 1.13 100V/1.3W ZENER-DIODE 100V/1.3W per 5 0.97 1.23 10V/0.4W ZENER-DIODE 10V/0.4W per 5 0.67 0.85 10V/1.3W ZENER-DIODE 10V/1.3W per 5 0.97 1.23 10VT27 FERGUSON-IC 5.95 7.55 1150040500 BR1 RECTIFIER PACE MSP990 1.88 2.39 11V/0.4W ZENER DIODE 11V/0.4W per 5 0.67 0.85 11V/1.3W ZENER DIODE 11V/1.3W per 5 0.97 1.23 1200003001 D54/300V DIODE PACE MSS1000 0.97 1.23 120V/1.3W ZENER-DIODE 120V/1.3W per 5 0.97 1.23 12V/0.4W ZENER DIODE 12V/0.4W per 5 0.67 0.85 12V/1.3W ZENER DIODE 12V/1.3W per 5 0.97 1.23 130V/1.3W ZENER DIODE 130V/1.3W per 5 0.97 1.23 13V/0.4W ZENER DIODE 13V/0.4W per 5 0.67 0.85 13V/1.3W ZENER DIODE 13V/1.3W per 5 0.97 1.23 14DN244 AMSTRAD IC 13.98 17.75 14DN329 AMSTRAD IC 14.99 19.03 14DN363 AMSTRAD IC=MN6748FVZ 11.89 15.10 14DN379 ARMSTRAD TVR3 IC4 =MN14831FVL 34.87 44.28 14DN487 IC AMSTRAD 12.54 15.92 1422112 GO TO 5V1/0.4W please ask 14V/0.4W ZENER DIODE 14V/0.4W 0.12 0.15 15/80H THYR.TRACE/900V/5.5A 5.88 7.47 15/85R THYR.RETRACE/900V/5.5A 4.84 6.15 150V/1.3W ZENER DIODE 150V/1.3W per 5 0.97 1.23 15V/0.4W ZENER DIODE 15V/0.4W per 5 0.67 0.85 15V/0.5WSMD ZENER DIODE SMD 15V/5% per 5 0.98 1.24 15V/1.3W ZENER DIODE 15V/1.3W per 5 0.97 1.23 16FR120 DIODE 1200V/16A 5.21 6.62 160V/1.3W ZENER-DIODE 160V/1.3W 0.19 0.24 16RIA100 THYRISTOR 1000V TO48 15.00 19.05 16V/0.4W ZENER-DIODE 16V/0.4W per 5 0.67 0.85 16V/1.3W ZENER-DIODE 16V/1.3W per 5 0.97 1.23 17058 GO TO 17088 please ask 17088 THY+DI/900V/3A/TRACE 2.70 3.43 17089 THY+DI/900V/3A/RETRACE 2.70 3.43 17127 THYRISTOR 1.80 2.29 17160 THYRISTOR please ask 176K5887SS IC ROADSTAR 44.76 56.83 18022 GO TO 17088 4.40 5.59 180V/1.3W ZENER DIODE 180V/1.3W per 5 0.97 1.23 18V/0.4W ZENER DIODE 18V/0.4W per 5 0.67 0.85 18V/1.3W ZENER DIODE 18V/1.3W per 5 0.97 1.23 1CXP508690 IC704 DAEWOO ACD7500 =CXP566HQ-590 please ask 1N4007 RECT.1000V/1A per 10 0.87 1.10 1N4148 GEN.REC.75V/75MA=1N4448 per 10 0.47 0.60 1N4448 GO TO 1N 4148 please ask 1N4744 GO TO 15V/1.3W please ask 1N4933 RHDX0527BMZZ DIODE SHARP 51C03IR/59C03IR/66CS03IR 1.39 1.76 1N4934 RHDX0528BMZZ DIODE SHARP 51CS03IR/55CS03IR/66CS03IR 0.79 1.00 1N4936 GO TO BYD 33M please ask

全系列常用三极管型号参数资料(精)

全系列常用三极管型号参数资料 编者按:这些虽不能涵盖所有的三极管型号,例如3DD系列等,但是都是极其常用的型号,例如901系列,简直是无所不在。在网上查的电子元件手册都是卖书的广告,找到点参数型号确实不易。 名称封装极性功能耐压电流功率频率配对管 D633 28 NPN 音频功放开关100V 7A 40W 达林顿 9013 21 NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25/200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26/70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A 50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP 视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 9012 21 PNP 低频放大50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 9012 贴片PNP 低频放大50V 0.5A 0.625W 9013

三极管的学习

我想‘三极管是在饱和状态下集电极正偏’,这句话是必要条件,是三极管在饱和导通状态下得出的结果,不能用他在电路里判断。 那怎么判断三极管是宝盒导通的呢?我是这样理解的,如上图,基极电流ib=(5v(引脚高电平时)-vbe)/r22,比如算的电流为3ma,而如果三极管的β值为100,流过此三极管的集电极电流最大为200ma,此时若按照ic=βibe算得,电流为300ma,很显然大于200ma,三极管不在放大状态,此时ic已经不在随ibe线性变化,此时ic电流已饱和,基极基本无电流流过。流过ice电流大,vce间电压拉低,压差大约在0.3v左右。我是这样理解的,不知道是否正确 ----------------------------------------------------------------------- 我一直都是这么理解的。

,你上面的射随用法是不正确的,单片机的IO口带负载不好吧。正确的接法是把负载接到c极和3.3v之间。你想确定是否饱和的话,测出Ic和Vce再对比曲线图不就知道了。 其实经验之谈,给Ib提供10几毫安左右的电流,再结合不是太小的负载,一般都是工作在饱和了。

积分:86 派别: 等级:------ 来自:哈哈同志们都不会猜到我竟然把板子焊错了我把两个电容的正接在了R1和D1接点和R2和D2接点那了就出现了两个灯常亮的效果了现在两个灯闪的效果出来了我把两个电容改成1UF的时候,两个灯闪的比较快了 看你怎么用了,,,,NPN , PNP 都可以驱动,,,如果你用的是NPN,如果你驱动是5V ,,,那么你把负载放在发射极,,那么IB = 多少呢?没有了IB 也就没有了IC ,,怎么去驱动,,,但是把负载放在集电极,,,就可以驱动,,,,,, 至于为什么单片机系统中,,,都喜欢用PNP,,,因为有很多单片机的吸入电流,比输出电流更大,,,故,,

如何快速确定三极管的工作状态三极管的三种工作状态分析判断

如何快速确定三极管的工作状态三极管的三种工作状态分析判断有放大、饱和、截止三种工作状态,放大电路中的三极管是否处于放大状态或处于何种工作状态,对于学生是一个难点。笔者在长期的教学实践中发现,只要深刻理解三极管三种工作状态的特点,分析电路中三极管处于何种工作状态就会容易得多,下面结合例题来进行分析。 一、三种工作状态的特点 1.三极管饱和状态下的特点 要使三极管处于饱和状态,必须基极电流足够大,即IB≥IBS。三极管在饱和时,集电极与发射极间的饱和电压(UCES)很小,根据三极管输出电压与输出电流关系式UCE=EC-ICRC,所以IBS=ICS/β=EC-UCES/β≈EC/βRC。三极管饱和时,基极电流很大,对硅管来说,发射结的饱和压降UBES=0.7V(锗管UBES=-0.3V),而UCES=0.3V,可见,UBE>0,UBC>0,也就是说,发射结和集电结均为正偏。三极管饱和后,C、E 间的饱和电阻RCE=UCES/ICS,UCES 很小,ICS 最大,故饱和电阻RCES很小。所以说三极管饱和后G、E 间视为短路,饱和状态的NPN 型三极管等效电路如图1a 所示。 2.三极管截止状态下的特点要使三极管处于截止状态,必须基极电流IB=0,此时集电极IC=ICEO≈0(ICEO 为穿透电流,极小),根据三极管输出电压与输出电流关系式UCE=EC-ICRC,集电极与发射极间的电压UCE≈EC。 三极管截止时,基极电流IB=0,而集电极与发射极间的电压UCE≈ECO 可见,UBE≤0,UBC1V 以上,UBE>0,UBC 二、确定电路中三极管的工作状态 下面利用三极管三种工作状态的特点和等效电路来分析实际电路中三极管的工作状态。 例题:图2 所示放大电路中,已知EC=12V,β=50,Ri=1kΩ,Rb=220kΩ,Rc=2kΩ,其中Ri 为输入耦合电容在该位置的等效阻抗。问:1.当输入信号最大值为+730mV,最小值为-730mV 时,能否经该电路顺利放大?2.当β=150 时,该电路能否起到正常放大作用?

常用晶体三极管参数

常用晶体三极管参数 2008-05-12 11:12 常用晶体三极管参数 名称封装极性耐压电流功率频率配对管 D633 28 NPN 音频功放 100V 7A 40W 达林顿 9013 21 NPN 低频放大 50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大 50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大 50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大 30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大 40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大 40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用 60V 0.8A 0.5W 25/200NS 2N2369 4A NPN 开关 40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用 60V 0.6A 0.4W 26/70NS 2N3055 12 NPN 功率放大 100V 15A 115W MJ2955 2N3440 6 NPN 视放开 450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放 160V 16A 50W 2N3904 21E NPN 通用 60V 0.2A 2N2906 21C PNP 通用 40V 0.2A 2N2222A 21铁 NPN 高频放大 75V 0.6A 0.625W 300MHZ 2N6718 21铁 NPN 音频功放 100V 2A 2W 2N5401 21 PNP 视频放大 160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大 160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放 60V 50A 300W 2N6277 12 NPN 功放开 180V 50A 250W 9012 21 PNP 低频放大 50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放 650V 15A 175W 15MHZ 9012 贴片 PNP 低频放大 50V 0.5A 0.625W 9013 3DA87A 6 NPN 视频放大 100V 0.1A 1W 3DG6B 6 NPN 通用 20V 0.02A 0.1W 150MHZ 3DG6C 6 NPN 通用 25V 0.02A 0.1W 250MHZ 3DG6D 6 NPN 通用 30V 0.02A 0.1W 150MHZ MPSA42 21E NPN 电话视频 300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频 300V 0.5A 0.625W MPSA42

三极管制作流水灯控制方法

通俗易懂的三极管工作原理 理解三极管的工作原理首先从以下两个方面来认识: 其一、制造工艺上的两个特点:(1)基区的宽度做的非常薄;(2)发射区掺杂浓度高。 其二、三极管工作必要条件是(a)在B极和E极之间施加正向电压(此电压的大小不能超过1V);(b)在C极和E极之间施加反向电压;(c) 如要取得输出必须加负载电阻。 当三极管满足必要的工作条件后,其工作原理如下: (1)基极有电流流动时。由于B极和E极之间有正向电压,所以电子从发射极向基极移动,又因为C极和E极间施加了反向电压,因此,从发射极向基极移动的电子,在高电压的作用下,通过基极进入集电极。于是,在基极所加的正电压的作用下,发射极的大量电子被输送到集电极,产生很大的集电极电流。 (2)基极无电流流动时。在B极和E极之间不能施加电压的状态时,由于C极和E极间施加了反向电压, 所以集电极的电子受电源正电压吸引而在C极和E极之间产生空间电荷区,阻碍了从发射极向集电极的电子流动,因而就没有集电极电流产生。综上所述,在晶体三极管中很小的基极电流可以导致很大的集电极电流,这就是三极管的电流放大作用。此外,三极管还能通过基极电流来控制集电极电流的导通和截止,这就是三极管的开关作用(开关特性)。参见晶体三极管特性曲线5.2图所示:晶体三极管共发射极放大原理如下图所示:A、vt是一个npn型三极管 画外音:我们可以用水龙头与闸门放水的关系,来想象或者说是理解三极管的放大原理。其示意图如下图2-20 所示

图2-20 三极管放大原理参考示意图 ①如图 2.20 (a)所示:当发射结无电压或施加电压在门限电压以下,相当于闸门关紧时,水未从水龙头底部通过水嘴流出来。此时,ec 之间电阻值无穷大,ec 之间的电流处于截止状态,或者说是开关的OFF 状态。

三极管工作状态 有图

NPN:放大,集电结反偏,发射结正偏; 截止,集电结反偏,发射结反偏; 饱和,集电结正偏,发射结正偏; PNP:放大,集电结正偏,发射结反偏; 截止,集电结正偏,发射结正偏; 饱和,集电结反偏,发射结反偏; 这是我脑子里的东西,你自己看一下是不是相反吧 简单的办法就是判断他们的电位变化的情况。以下以NPN硅管为例,PNP管正好相反。(1)截止,Ube<0.7V,也就是发射结反偏,Ube<0的时候是可靠截止。(2)放大,Ube>0.7V,Uce>Ube,Ubc<0,也就是发射结正偏,集电结反偏。(3)饱和,Ube>0.7V,UceUon,UbUB,极电结正偏UC>UB,饱和 截止状态: 当“≤0时,集电极电流很 小,三极管相当于截止,电源电 压丘几乎全部加在管子两端 放大状态: “从O逐渐增大,集电极电流 J。也按一定比例增加,很小的 I变化引起很大的,;变化,三 极管起放大作用 饱和状态: 三投管饱和时,管子两端压降很 小,电源电压E几乎全部加在集电 极负载电阻磁两端I口越大,控制越 灵敏

三极管参数代换表三极管参数大全

三极管参数代换表三极管参数大全 型号耐压(V) 电流(A) 功率(W) 型号耐压(V) 电流(A) 功率(W) B857 70V 4A 40W BU2508A 1500V 8A 125W BU2508AF 1500V 8A 45W BU2508DF 1500V 8A 45W BU2520AF 1500V 10A 45W BU2520AX 1500V 10A 45W BU2520DF 1500V 10A 45W BU2520DX 1500V 10A 45W BU2522AF 1500V 10A 45W BU2522AX 1500V 10A 45W BU2522DF 1500V 10A 45W BU2522DX 1500V 10A 45W BU2525AF 1500V 12A 45W BU2525AX 1500V 12A 45W BU2527AF 1500V 12A 45W BU2527AX 1500V 12A 45W BU2532AL 1500V 15A 150W BU2532AW 1500V 16A 125W BU2725DX 1700V 12A 45W BU406 400V 5A 60W BU4522AF 1500V 10A 45W BU4522AX 1500V 10A 45W BU4523AF 1500V 11A 45W BU4523AX 1500V 11A 45W

BU4525AF 1500V 12A 45W BU4525DF 1500V 12A 45W BU4530AL 1500V 16A 125W BU4530AW 1500V 16A 125W BUH1015 1500V 14A 70W BUH315D 1500V 6A 44W BUT11A 1000V 5A 100W C3039 500V 7A 50W C3886A 1500V 8A 50W C3996 1500V 15A 180W C3997 1500V 20A 250W C3998 1500V 25A 250W c4242 450V 7A 40W C4288A 1600V 12A 200W C4532 1700V 10A 200W C4634 1500V 0.01A 2W C4686A 1500V 50mA 10W C4762 1500V 7A 50W C4769 1500V 7A 60W C4891 1500V 15A 75W C4897 1500V 20A 150W C4924 1500V 10A 70W C5027 1100V 50W C5039 800V 5A 30W C5045 1600V 15A 75W C5047 1600V 25A 25W C5048 1500V 12A 50W C5086 1500V 10A 50W C5088 1500V 8A 60W C5129 1500V 10A 50W C5142 1500V 20A 200W C5144 1700V 20A 200W

三极管基本知识全归纳

1、三极管的正偏与反偏:给PN结加的电压和PN结的允许电流方向一致的叫正偏,否则就是反偏。即当P区(阳极)电位高于N区电位时就是正偏,反之就是反偏。例如NPN型三极管,位于放大区时,Uc>Ub集电极反偏,Ub>Ue 发射极正偏。总之,当p型半导体一边接正极、n型半导体一边接负极时,则为正偏,反之为反偏。 NPN和PNP主要是电流方向和电压正负不同。 NPN是用B—E的电流(IB)控制C—E的电流(IC),E极电位最低,且正常放大时通常C极电位最高,即VC>VB>VE。

PNP是用E—B的电流(IB)控制E—C的电流(IC),E极电位最高,且正常放大时通常C极电位最低,即VC发射极电压Ue,集电结反偏就是集电极电压Uc>基极电压Ub。放大条件:NPN管:Uc>Ub>Ue;PNP管:Ue>Ub>Uc。 (2)饱和区:发射结正偏、集电结正偏--BE、CE两PN结均正偏。即饱和导通条件:NPN管:Ub>Ue,Ub>Uc,PNP型管:Ue>Ub,Uc>Ub。饱合状态的特征是:三极管的电流Ib、Ic 都很大,但管压降Uce 却很小,Uce≈0。这时三极管的c、e 极相当于短路,可看成是一个开关的闭合。饱和压降,一般在估算小功率管时,对硅管可取0.3V,对锗管取0.1V。此时的,iC几乎仅决定于Ib,而与Uce无关,表现出Ib对Ic的控制作用。 (3)截止区:发射结反偏,集电结反偏。由于两个PN 结都反偏,使三极管的电流很小,Ib≈0,Ic≈0,而管压降Uce 却很大。这时的三极管c、e 极相当于开路。可以看成是一个开关的断开。 3、三极管三种工作区的电压测量 如何判断电路中的一个NPN硅晶体管处于饱和,放大,截止状态?用电压表测基极与射极间的电压Ube。 饱和状态eb有正偏压约0.65V左右,ce电压接近0V. 放大状态eb有正偏压约0.6V,ce电压大于0.6V小于电源电压. 截止状态eb电压低于0.6V,ce电压等于或接近电源.

三极管的使用方法

1.三极管工作状态的判断方法: 分析电路时,判断三极管的功能,如果能够知道该三极管三个管脚的电压和该三极管起得作用(放大还是开关),。对于NPN而言,如果Uc>Ub>Ue,该管处于放大状态,放大一定的电流,一般是在模拟电路中起了作用(此时Uce之间的电压是不确定的);如果Ub>Ue, Ub>Uc,该管处于饱和状态,c-e之间导通,其管压降为0.3-0.7V,与截止区相对立,此时该 二极管起到了开关的作用, 如图所示: 般应用在数字电路中。 3.72 12 * 饱和 3. 3 放大区截■ 止 3 区 3 区 对于PNP而言,当Ue>Ub>Uc即集电极反偏、发射极正偏,处于放大状态;当Ue>Ub 且 Uc>Ub(这时候,Uc^ Ue),即集电极和发射极都正偏,处于饱和状态。 2.三极管的使用方法: 我们经常在单片机系统中连接三极管起到开关的作用,经典电路如下图所示: 如果在单片机系统中出现三极管时,那么该三极管大多数甚至几乎全部情况下都会处于 开-关状态。因为单片机输出的都是数字量,要么是0,要么是1,不可能出现别的情况。因 此对应的三极管也要么开通,要么关断。 在上面电路中,如果按照开始时说的三极管状态的判别方法,是不行的。因为c点得工 作电压是不确定的(实际上在真正的电路中c点电压是确定的,但是从电路图中我们看不出 来)。真正的判断方法如下:当I/0引脚为高电平时,b点基极的电流是一定的,那么c点电 流也是一定的,而且是处在了三极管的饱和区,因此b点的电压为0.7v,三极管导通,贝U c 点的电压与e点压相同(比e点略大,约为0.5v,即为Uce),即OUT (输出端处于低电平)端为低电平状态。当I/0引脚为低电平时,NPN三极管断开,c-e之间不导通,那么此时 c 点(OUT)电位为高电平即VCC电压。这从而达到了用单片机引脚来控制Vcc的效果。 综上所述:当I/O为高电平,b-e之间有电压,三极管导通,c-e管压降小,OUT为低电平(Q 0.5);当I/O为低电平时,b-e之间没电压,三极管关断,c-e管压降非常大,OUT为高电平=Vcc; 上面就是NPN的使用方法。我们可以这么理解:在使用NPN时,要尽可能将e端接地,当b 端比e端至少高0.7v时,管子导通;否则管子断开。 同理,我们可以得出PNP三极管的使用电路和方法:

关于三极管工作于开关状态的原理解析

关于三极管工作于开关状态的原理解析 晶体三极管的实际开关特性决定于管子的工作状态。晶体三极管输出特性三个工作区,即截止区、放大区、饱和区,如图4.2.1(b)所示。如果要使晶体三极管工作于开关的接通状态,就应该使之工作于饱和区; 要使晶体三极管工作于开关的断开状态,就应该使之工作于截止区,发射极电流iE=0,这时晶体三极管处于截止状态,相当于开关断开。集电结加有反向电压,集电极电流iC=ICBO,而基极电流iB=-ICBO。说明三极管截止时,iB并不是为0,而等于-ICBO。基极开路时,外加电源电压VCC使集电结反向偏置,发射结正向偏置晶体三极管基极电流iB=0时,晶体管并未进入截止状态,这时iE=iC =ICEO还是较大的。晶体管进入截止状态,晶体管基极与发射极之间加反向电压,这时只存在集电极反向饱和电流ICBO,iB =-ICBO,iE=0,为临界截止状态。进一步加大基极电压的绝对值,当大于VBO时,发射结处于反向偏置而截止,流过发射结的电流为反向饱和电流IEBO,这时晶体管进入截止状态iB = -(ICBO+ IEBO),iC= ICBO。发射结外加正向电压不断升高,集电极电流不断增加。同时基极电流也增加,随着基极电流iB 的增加基极电位vB升高,而随着集电极电流iC的增加,集电极电位vC却下降。当基极电流iB增大到一定值时,将出现vBE =vCE的情况。这时集电结为零偏,晶体管出现临界饱和。 如果进一步增大iB ,iB增大,使得集电结由零偏变为正向偏置,集电结位垒降低,集电区电子也将注入基区,从而使集电极电流iC随基极电流iB的增大而增大的速度减小。这时在基区存储大量多余电子-空穴对,当iB继续增大时,iC基本维持不变,即iB失去对iC的控制作用,或者说这时晶体管的放大能力大大减弱了。这时称晶体管工作于饱和状态。一般地说,在饱和状态时饱和压降VBE(sat)近似等于0.7V,VCE(sat)近似等于0.3V。由图4.2.1(a)可看出,集电极电流iC的增加受外电路的限制。由电路可得出iC的最大值为ICM= VCC/ RC。晶体管进入饱和状态,基极电流增大,集电极电流变化很小,即iC=ICS=(VCC-VBE(sat))/RC晶体管处于临界饱和时的基极电流为IBS=ICS/β=(VCC-VBE(sat))/βRC 基极电阻增大,驱动电流不足,特别是晶体管从放大区进入饱和区时时间太长,开关晶体管发热烧坏,因此此电阻的计算为:Rb《=Hfe*(Vb-0.7)/Icm 在简易自动控制电路中,将介绍一些模拟实验电路,利用一些物理现象产生的力、热、声、光、电信号,实现自动控制,以达到某种控制效果。

通用高清行管和大功率三极管主要参数表

常用高清行管和大功率三极管主要参数表 2010-03-02 10:33:54 阅读78 评论0 字号:大中小 高清彩电行管损坏的原因及代换 现在,大屏幕彩色电视大都是数字高清,原来50Hz的场扫描频率接近人眼感知频闪的临界点,所以高清电视都是提高扫描频率来提高图像的清晰度,即将场扫描提高到100Hz或是60Hz逐行,这样就会使行扫描的频率提高一倍,自然行输出管的开关速度和功耗都会随之增加,普通的行输出管已经不能胜任,要采用性能更好的大功率三极管。目前采用的行管有:C5144、C5244、J6920、C5858、C5905等,这些行输出管的耐压都在1500V以上,电流多大于20A,但是由于其功耗比较大,损坏率还是比较高。归纳起来,其损坏的原因一般有以下六种。 1. 行激励不足 如果行激励不足,行管不能迅速截止与饱和,导致行管内阻变大,将造成行输出电路的功耗增加,引起行输出管发烫,一旦超过行管功耗的极限值,便会使行管烧坏。 在海信高清电视中,行振荡方波信号是由数字变频解码板输出,经过一对三极管2SC1815、2SA1015放大后,送到行激励管的基极。这两个三极管工作在大电流开关状态,故障率相对较高,损坏后就会造成行激励不足,损坏行输出管,对比可以用示波器测量行管基极的波形来确定。另外,行管基极的限流电阻阻值一般为0.1Ω,与行管的发射极串联,再与行激励变压器并联,若是阻值增大有可能用普通万用表测不出来。我们曾经修过多例次电阻增值到2Ω以上而导致开机几分钟后行管损坏的故障,且损坏行管的比例较大。 2. 行逆程电压过高

在行逆程期间,偏转线圈会对逆程电容充电,逆程电容容量大小决定充电的时间。容量越小,充电时间越短,充电电压越高,因而会产生很高的反峰脉冲电压。所以,当行一旦超过行管的耐压值,就会出现屡烧行管的结果。我们在测量逆程电容时,一般是测量电容的直流参数,而一些ESR等交流参数无法测量,所以最好是代换较可靠。 3. 行偏转线圈或行输出变压器局部短路造成行负责过重 常见场输出集成电路击穿导致行偏转线圈或行输出变压器绝缘性能下降,产生局部短路、行输出逆程电容漏电等。如果保护电路性能不完善,则会引起行管过流损坏。海信高清电视由于电源保护措施比较完善,所以这种情况不多见,表现出来的现象是行一开机就停。 4. 电源电压升高 电源电压升高会导致行逆程电压升高。现在的高清电视电源一般都是模块化的,电源设计比较合理,保护功能全,不像以前的老式电源电路,电源电压升高造成击穿行管的故障相对比较少。 5. 行管的型号和参数不对 这种情况在专业的厂家售后一般不会出现,但是作为个体维修或是业余维修就可能遇到。高清电视行管的功率大、频率高,最好用同型号行管代换。有的行管发射结没有并联电阻,如果采用普通行管,发射结并联电阻的阻值比较小,会造成基极驱动电流小,激励不足,行电流过大(正常高清行电流在500mA~600mA)而再次损坏。更换行管后测量行电流,如果原行推动变压器次级并联有缓冲电阻的,可将电阻阻值增大,甚至拿掉;如果行管发射极串联有负反馈电阻或是基极有限流电阻的,可减小该电阻阻值,再次测量行电流,如果行电流减小就适当改变这两个电阻的阻值。 6. 其他 像阻尼二极管开路、高压打火、显像管内部跳火、行信号反馈电路有故障、更换后的行管

常用贴片三极管主要参数及丝印

常用贴片三极管主要参数(SOT-23) 序号型号 TYPE 极性 POLA RITY P D (mW) I C (mA) BV CBO (V) BV CEO (V) h FE V CE(sat)I C/I B f TYPE (MHZ) 打标 Marking Min/Max I C mA V CE Volts Max Volts mA 1S9012PNP3005004025120/3505010.6500501502T1 2S9013NPN3005004025120/3505010.650050150J3 3S9014NPN2001005045200/1000150.31005150J6 4S9015PNP2001005045200/1000150.310010150M6 5S9018NPN20050251870/190 1.O50.51001600J8 6S8050NPN3005004025120/3505010.650050150J3Y 7S8550PNP3005004025120/3505010.6500501502TY 8SS8050NPN1001500402585/30010010.58008080Y1 9SS8550PNP1001500402585/30010010.58008080Y2 10C1815NPN20015060500130/400260.251001080HF 11A1015PNP2001505050130/400260.31001080BA 12C945NPN2001506050130/400160.310010150CR 13A733PNP2001506050120/475160.31001050CS 142SC1623NPN200100605090/600160.310010250L4、L5、L6、L7 15M28S NPN20010004020300/1000010010.556002010028S 16M8050NPN2001000402580/30010010.580080150Y11 17M8550PNP2001000402585/30010010.580080150Y21 18MMBT5551NPN30060018016080/25010 5.O0.550 5.O80G1 19MMBT5401PNP300600160150100/20010 5.O0.5500.51002L 20MMBTA42NPN300300300300100/20010100.2202501D 21MMBTA92NPN300300300300100/20010100.2202502D 222SC2412NPN2001506050120/560160.4505180BQ、BR、BS 232SC3356NPN300100201250/30020100.51057000R23、R24、R25 242SC3837NPN30050301856/39010100.52041500CN、CP、CQ、CR 252SC3838NPN30050201156/3905100.51053200AN、AP、AQ、AR 26BC807-16PNP2255005045100/25010010.7500502005A 27BC807-25PNP2255005045160/40010010.7500502005B 28BC807-40PNP2255005045250/60010010.7500502005C 29BC817-16NPN2255005045100/25010010.7500502006A 30BC817-25NPN2255005045160/40010010.7500502006B 31BC817-40NPN2255005045250/60010010.7500502006C 32BC846A NPN2251008065110/220250.610051001A 33BC846B NPN2251008065200/450250.610051001B 34BC847A NPN2251005045110/220250.610051001E 35BC847B NPN2251005045200/450250.610051001F 36BC847C NPN2251005045420/800250.610051001G 37BC848A NPN2251003030110/220250.610051001J 38BC848B NPN2251003030200/450250.610051001K 39BC848C NPN2251003030450/800250.610051001L 40BC858A PNP2251008065125/250250.6510051003A 41BC858B PNP2251008065220/475250.6510051003B 42BC857A PNP2251005045125/250250.6510051003E 43BC857B PNP2251005045220/475250.6510051003F 44BC875C PNP2251005045420/800250.6510051003G
