金属腐蚀学实验报告

实验报告

课程名称：______________________ 实验题目:______________________ 班级学号：______________________

姓名：______________________ 成绩：______________________

沈阳理工大学

年月日

腐蚀测试方法

一、填空题 1. 腐蚀的定义：物质（通常是金属）或其性能由于与环境发生反应所引起的变质。 2. 金属腐蚀测试方法按测试方法的性质可分为物理的、化学的和电化学的的试验方法。 3. 在重量法中清除腐蚀产物的方法有：机械法、化学清洗法、电解去膜法。 4. 在确定采用何种腐蚀研究方法时应从腐蚀介质、金属材质、腐蚀类型等三方面综合考虑。 5. 腐蚀试验结果的误差包括系统误差和偶然偏差。 6. 参比电极必需具备的性能有1）参比电极应是可逆电极，它的电极电位时可逆电位，符合能斯特电极电位公式、2）电极过程的交换电流密度高，不易极化、3）具有良好的电位稳定性和重现性、4）如果参比电极突然流过电流，断电后其电极电位应很快回复到原先的电位值、5）电极电位随温度的变化小、6）制备、使用、维护简单方便。 7. 当两种不同金属在介质中相互接触，其中自腐蚀电位较负的金属在接触处的局部腐蚀速度将加剧，而自腐蚀电位较正的金属在接触处的局部腐蚀速度将减慢。二、不定项选择题 1. 下列电极中，在任何温度时电极电位均为零的是：（C ） A 饱和甘汞电极 B 银—氯化银电极 C 标准氢电极 D 铜—硫酸铜电极 2. 下述方法中不属于电化学测试方法的有：（A 、C ） A 重量法 B 极化曲线法 C 电阻法 D 电偶法 E 交流阻抗法 3. 某金属工件由异种金属铆钉铆接而成，其工作时处于腐蚀介质中，从安全角度考虑，应选用：（B ） A 小阳极大阴极结构 B 大阳极小阴极结构 C A 、B 都可以 4. 在经典电化学测试中，应通过盐桥与体系相连的是：（B ） A 辅助电极 B 参比电极 C 工作电极 D 全部需要 5. 在测定金属M 的电极电位M ?时，如测得M 与参比电极组成的电池的开路电压V 且连接电极M 导线的极性为负，则M ?可表示为：（A ） A M V ??=-参比 B M V ??=+参比 C M V ?= D M V ??=-参比 6. A 、B 两种金属，令,c A ?＜B ?c ，，在介质中偶合后，如体系属于电化学极化控制体系，则偶合电流I g 可表示为：（A ） A ,,,exp()0.434c A g g a A c A k I I I b ??-=- B ,,,exp()0.434c A g g a A c A k I I I b ??-=+ C ,,,exp()0.434c A g g a A c A k I I I b ??+=- D ,,,exp()0.434c A g g a A c A k I I I b ??+=+ 7. 金属腐蚀速率最常用的三种指标是：（A 、B 、C ） A 重量指标 B 深度指标 C 电流指标 D 机械强度指标 8. 一个金属浸在被氢气饱和的溶液中，则金属的有效溶解速度可表示为：（B ） A 1,1,a a k i i i =+ B 1,1,a a k i i i =- C 1,2,a a a i i i =- D 1,2,a a k i i i =-

不锈钢腐蚀实验报告

不锈钢腐蚀行为及影响因素的综合评价洪宇浩实验一、钝化曲线法评价不同种不锈钢在同一介质中的腐蚀能力 1.实验目的 ●掌握金属腐蚀原理和金属钝化原理 ●掌握不锈钢阳极钝化曲线的测量 ●掌握恒电位仪软件的操作 2.实验原理 3.实验步骤本实验测试430不锈钢（黑）和304不锈钢（黄）在0.25mol/L H2SO4和含1.0% NaCl 的0.25mol/L H2SO4中钝化曲线. 电位：-0.60 →1.20 V，50 mV/s 4.注意事项 ●电极的处理 ●灵敏度的选择 5.实验结果 1、304钢在0.25mol/L H2SO4的钝化曲线

-800 -600-400-20002004006008001000 -8-6 -4 -2 2 电流(m A ) 电位(mV) -293,1.841 -139,0.635410,0.235 904,0.708 2、304钢在含1.0% NaCl 的0.25mol/L H 2SO 4 中的钝化曲线. -800 -600-400-20002004006008001000 -7-6-5-4-3-2-1 01电流(m A ) 电位(mV) (-267, 0.59829) (-69, 0.38967) (398, 0.20901) (799, 0.38485) 3、430钢在0.25mol/L H 2SO 4中的钝化曲线.

-800 -600-400-200020040060080010001200 -4-202468 1012电流( m A ) 电位(mV) (-287, 11.133) (930, 1.7327) (174, 1.1011) (-21, 1.5724) 4、430钢在含1.0% NaCl 的0.25mol/L H 2SO 4中的钝化曲线. -600 -400 -200 200 400 -10 -5 5 10 15 20 电流(m A ) 电位(mV) (-221, 15.914) (180, 1.1999) (328, 1.9463) (-84, 4.9479)

电导滴定实验报告doc

电导滴定实验报告篇一：《电导滴定分析法测定未知酸》实验报告实验五电导滴定分析法测定未知酸一．实验目的 1. 掌握电导率仪结构和测定溶液电导值的基本操作； 2.了解电导电极的结构和使用； 3.掌握电导滴定的基本原理和判断终点的办法。二．实验原理在滴定分析中，一般采用指示剂来判断滴定终点，但是稀溶液的滴定终点突跃甚小，而有色溶液的颜色会影响对指示剂在终点时颜色变化的判断，因此在稀溶液和有色溶液的滴定分析中，无法采用指示剂来判断终点。本实验借助于滴定过程中离子浓度变化而引起的电导值的变化来判断滴定终点，这种方法称为电导滴定。NaOH溶液与HCL溶液的滴定中，在滴定开始时，由于氢离子的极限摩尔电导值较大，测定的溶液电导值也较大；随着滴定进行，H+和OH-离子不断结合生成不导电的水，在H+浓度不断下降的同时增加同等量的Na+离子，但是Na+离子导电能力小于H+离子，因此溶液的电导值也是不断下降的；在化学计量点以后，随着过量的NaOH溶液不断加入，溶液中增加了具有较强导电能力的OH-离子，因而溶液的电导值又会不断增加。由此可以判断，溶液具有最小电导值时所对应的滴定剂体积

即为滴定终点。三：实验仪器与试剂 1.DDS-307型电导率仪 2.DJS-1C型电导电极 3.85-1磁力搅拌器一台 4.0.1000mol/L NaOH标准溶液 5.未知浓度HCL溶液 6.10ml移液管1只 7.100ml玻璃烧杯1个四．实验步骤 1.滴定前准备按照滴定分析基本要求洗涤，润洗滴定管，装入0.1000mol/L的NaOH标准溶液，调节滴定液面至“0.00ml”处。用移液管准确移取5.00ml未知浓度HCL溶液于100ml 玻璃烧杯中，加入50ml蒸馏水稀释被测溶液，将烧杯置于磁力搅拌器上，放入搅拌珠。按照要求将电导电极插入被测溶液；调节仪器“常数”旋钮至1.004；将仪器的“量程”旋钮旋至检查档；将“校准”旋钮旋至100；调节“温度”旋钮至室温21℃；将“量程”旋钮置于合适的量程范围。即可开始测量。 2.滴定过程中溶液电导值测定按照下表依次滴加0.1000mol/L的NaOH标准溶液，读取并记录电导率仪上的电导值。

金属腐蚀与防护的实验报告中南大学粉冶院

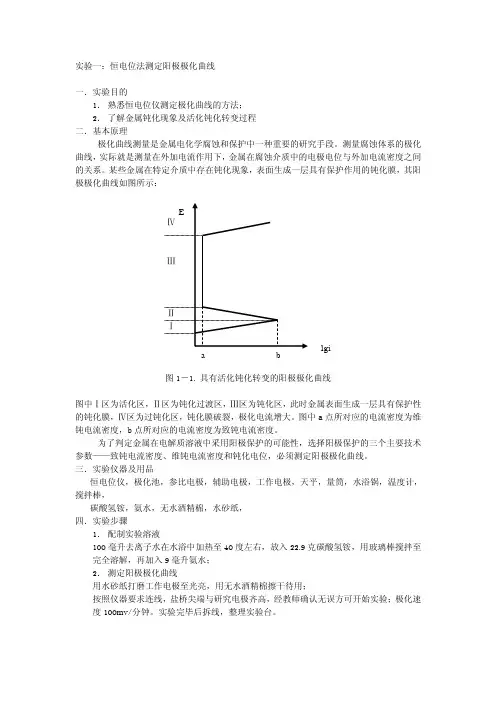

实验一恒电位法测定阳极极化曲线一、目的 1．了解金属活化、钝化转变过程及金属钝化在研究腐蚀与防护中的作用。 2．熟悉恒电位测定极化曲线的方法。 3．通过阳极极化曲线的测定，学会选取阳极保护的技术参数。二、实验基本原理测量腐蚀体系的极化曲线，实际就是测量在外加电流作用下，金属在腐蚀介质中的电极电位与外加电流密度（以下简称电密）之间的关系。测量极化曲线的方法可以采用恒电位和恒电流两种不同方法。以电密为自变量测量极化曲线的方法叫恒电流法，以电位为自变量的测量方法叫恒电位法。一般情况下，若电极电位是电密的单值函数时，恒电流法和恒电位法测得的结果是一致的。但是如果某种金属在阳极极化过程中，电极表面壮态发生变化，具有活化/钝化变化，那么该金属的阳极过程只能用恒电位法才能将其历程全部揭示出来，这时若采用恒电流法，则阳极过程某些部分将被掩盖，而得不到完整的阳极极化曲线。在许多情况下，一条完整的极化曲线中与一个电密相对应可以有几个电极电位。例如，对于具有活化/钝化行为的金属在腐蚀体系中的阳极极化曲线是很典型的。由阳极极化曲线可知，在一定的电位范围内，金属存在活化区、钝化过渡区、钝化区和过钝化区，还可知金属的自腐蚀电位（稳定电位）、致钝电密、维钝电密和维钝电位范围。用恒电流法测量时，由自腐蚀电位点开始逐渐增加电密，当达到致钝电密点时金属开始钝化，由于人为控制电密恒定，故电极电位突然增加到很正的数值（到达过钝化区），跳过钝化区，当再增加电密时，所测得的曲线在过钝化区。因此，用恒电流法测不出金属进入钝化区的真实情况，而是从活化区跃入过钝化区。图1 恒电位极化曲线测量装置

三、实验仪器及药品电化学工作站CHI660D、铂电极、饱和甘汞电极、碳钢、天平、量筒、烧杯、电炉、水砂纸、U型管蒸馏水、碳酸氢铵、浓氨水、浓硫酸、琼脂、氯化钠、氯化钾、无水乙醇、棉花四、实验步骤 1.琼脂-饱和氯化钾盐桥的制备烧杯中加入3g琼脂和97ml蒸馏水，使用水浴加热法将琼脂加热至完全溶解。然后加入30克KCl充分搅拌，KCl完全溶解后趁热用滴管或虹吸将此溶液加入已事先弯好的玻璃管中，静置待琼脂凝结后便可使用。 2.溶液的配制 (a) H2SO4溶液（0.5 M）的配制：烧杯内放入475 mL去离子水，加入浓硫酸25 mL，搅拌均匀待用; (b) NH4HCO3-NH4OH溶液的配制：烧杯中放入700 mL去离子水，加入160 g NH4HCO3，65 mL浓氨水，搅拌均匀。 (c) 饱和氯化钠溶液的配制。 3.操作步骤（1）用水砂纸打磨工作电极表面，并用无水乙醇棉擦试干净待用。（2）将辅助电极和研究电极放入极化池中，甘汞电极浸入饱和KCl溶液中，用盐桥连接二者，盐桥鲁金毛细管尖端距离研究电极1～2mm左右。按图1连接好线路并进行测量。（3）测碳钢在H2SO4溶液和NH4HCO3-NH4OH溶液中的开路电压，稳定 5min。（4）在-0.9 V和1.2 V (相对饱和甘汞电极：SCE)，以0.05，0.01和0.005 Vs-1的扫描速度测定碳钢在H2SO4溶液和NH4HCO3-NH4OH溶液中阳极极化曲线。（5）存储数据，转化为TXT文本，用ORIGIN软件做图。五、实验结果及数据处理 1.绘制碳钢在H2SO4溶液和NH4HCO3-NH4OH溶液中阳极极化曲线；

金属腐蚀研究报告方法

金属腐蚀研究方法院（系）：材料科学与工程学院专业班级：金材1101班学生姓名：卢阳学号：9 完成日期：2014年11月16日

金属腐蚀研究方法 ——缝隙腐蚀的研究缝隙腐蚀是在电解质溶液(特别是含有卤族离子的介质)中，在金属与金属或金属与非金属表面之间狭窄的缝隙内，溶液的移动受到阻滞，当缝隙内溶液中的氧耗竭后，氯离子从缝隙外向缝隙内迁移，金属氯化物的水解酸化过程发生，导致钝化膜的破裂而产生与自催化点腐蚀相类似的局部腐蚀。缝隙腐蚀现象非常普遍，对一些耐蚀金属材料的危害尤其明显[1]。 1、缝隙腐蚀的机理[2] 缝隙腐蚀可分为初期阶段和后期阶段。在初期阶段，发生金属的溶解和阴极的氧还原为氢氧离子的反应：阳极：M→M++e 阴极：O2+2H2O+4e→4OH- 阳极阴极此时金属和溶液之间电荷是守恒的，金属溶解产生的电子立即被氧还原消耗掉。在经过一段时间后，缝内的氧消耗完后，氧的还原反应不再进行。这时缝内缺氧，缝外富氧，形成了氧浓差电池，金属M在缝内继续溶解，缝内溶液中M+过剩，为了保持电荷平衡，缝隙外部迁移性大的阴离子（如氯离子）迁移到缝内，同时阴极过程转到缝外。缝内已形成金属的盐类(包括氯化物和硫酸盐)发生水解： M+CI+H2O→MOH↓+H+CI- 结果使缝内pH值下降，可达2至3，这就促使缝内金属溶解速度增加，相应缝外邻近表面的阴极过程，即氧的还原速度也增加，使外部表面得到阴极保护，而加速了缝内金属的腐蚀。而Myer等人认为，至少还有氢离子、中性盐和缓蚀剂的浓差电池存在于缝隙腐蚀过程中，Brown以水解后局部酸化引起局部腐蚀的依据，提出了闭塞腐蚀电池（occluded corrosion cell）的概念。另外，Fontana和Rosefeld等人，指出了蚀孔或缝隙闭塞电池的自催化理论。缝内外溶液的对流和扩散受阻，导致闭塞区贫氧，缝隙外仍然富氧，造成的氧浓差电池使缝隙内金属的电位低于缝隙外金属的电位，pH值的降低以及H+和Cl-的作用（HCl）使金属处于活化状态，促进闭塞区内金属的溶解，形成二次腐蚀产物Fe(OH)3在缝口，造成正电荷过剩，Cl-迁入。而氯化物在水中发生水解，使缝隙内介质（H+离浓度增加）酸化，pH值下降，因此，加速了阳极的溶解。阳极的加速溶解，又引起更多的Cl-离子迁入，氯化物浓度又增加，氯化物的水解又使介质进一步酸化，如此反复循环，形成了一个闭塞电池内的自催化效应。 2、缝隙腐蚀试验方法在相对闭塞的狭小缝隙中存留的溶液容量甚微，因此必须设计一些特殊的研究方法

实验二电解质溶液电导率的测定及其应用

实验二电解质溶液电导率的测定及其应用一、目的 (1)通过测定弱电解质醋酸溶液的电导率，计算其解离度a 和标准解离常数K 。 (2)通过测定强电解质稀盐酸溶液的电导率，计算其无限稀释摩尔电导率m Λ∞ 。二、原理电解质溶液为第二类导体，它与通过电子运动而导电的第一类导体有所不同，是通过正、负离子在电场中的移动而导电的。电解质溶液的导电能力用电导 G 来衡量，电导 G 即溶液电阻 R 的倒数： G = 1/R (2.2.1) 电导的单位为西门子，简称西，用符号S 表示，1S=1Ω-1。在电解质溶液中，插入两个平行电极，电极间距离为l ，电极面积为A ，则： G = 1/R = κ A / l 或 κ = G l /A (2.2.2) 式中κ为电导率(即为电阻率ρ的倒数)，单位为 S·m -1。当电极的截面积 A =1m 2，距离 l =1m 时，测得的溶液电导即为电导率。实验时，所用的两个平行电极(通常为金属铂片)用塑料封装在一起，称为电导电极。电导电极的面积及电极间的距离均为常数，其比值 K cell =l /A (2.2.3) 称为电导池常数，单位为m -1。电导池常数K cell 不易直接精确测量，一般是通过测定已知电导率κ的标准溶液的电导G , 再利用式(2.2.4)进行计算。 κ = G K cell (2.2.4) 根据式(2.2.4)，使用同一个电导电极测量其它溶液的电导，便可确定它们的电导率，这就是电导仪或电导率仪的测量原理。实验时，应根据溶液电导率的测量精度和变化范围选择电导池常数不同的电导电极，同时选择不同浓度的KCl 标准溶液(见数据表4.21)标定电导池常数。当两电极间的溶液含有 1mol 电解质、电极间距 1m 时，溶液所具有的电导称摩尔电导率，记作Λm 。摩尔电导率Λm 与电导率 κ 之间的关系为： Λm = κ / c (2.2.5) 式中 c 为物质的量浓度，单位为 mol .m -3。显然，摩尔电导率的单位为S .m 2.mol -1。 Λm 的大小与浓度有关，但是其变化规律对于强、弱电解质是不同的。对于强电解质的稀溶液(如 HCl 、NaAc 等)： m m ΛΛ∞ =- (2.2.6) 式中m Λ∞ 为无限稀释的摩尔电导率；A 为常数。以m Λ作图，将其直线外推至 c =0 处，截距即为m Λ∞。对于弱电解质，式(2.2.6)不成立。若要求其m Λ∞ ，可用科尔劳施离子独立运动定律： m m,+m,-v v ΛΛΛ∞∞∞ +-=+ (2.2.7) 式中v +、v -分别为正、负离子的化学计量数；m,+Λ∞ 、m,-Λ∞分别为无限稀释时正、负离子的摩尔电导率。也就是说，在无限稀释的溶液中，离子彼此独立运动，互不影响，因而每种离子

腐蚀电化学实验报告

腐蚀电化学分析杨聪仁教授编撰一、实验目的以电化学分析法测量金属在不同环境下的腐蚀速率。二、实验原理 2-1 腐蚀形态腐蚀可被定义为材料受到外在环境的化学侵蚀而导致退化的象。大多数材料的腐蚀包含了由电化学引起的化学侵蚀。我们可根据被腐蚀金属的表面，简便地将腐蚀型态分类，如图一。有许多类型易被辨识，但各种腐蚀类型彼此间都有某种程度的关连。这些类型包括：均匀或一般侵蚀腐蚀应力腐蚀化学或两金属腐蚀冲蚀腐蚀孔蚀腐蚀涡穴损伤间隙腐蚀移擦腐蚀粒间腐蚀选择性腐蚀均匀或一般侵蚀腐蚀均匀腐蚀是指当金属处于腐蚀环境时，金属整个表面会同时进行电化学反应。就重量而言，均匀腐蚀是金属所面临的最大腐蚀破坏，尤其是对钢铁来说。然而，它很容易藉由保护性镀层、抑制剂及阴极保护等方法来控制。化学或两金属腐蚀由于不同金属具有不同的电化学电位，因此当要将不同金属放在一起时，必须格外小心，以免产生腐蚀现象。两金属化学腐蚀的另一个重要考虑因素是阳极与阴极的比率，也就是面积效应(area effect)。阴极面积大而阳极面积小是一种不利的面积比率，因为当某特定量的电流经过金属对时，例如不同尺寸的铜极及铁极，小电极的电流密度会远大于大电极，因此小阳极将会加速腐蚀。所以大阴极面积对小阳极面积的情形应尽量避免。

孔蚀腐蚀孔蚀是会在金属上产生空孔的局部腐蚀类型。此类型的腐蚀若造成贯穿金属的孔洞，则对工程结构会有相当的破坏效果。但若没有贯穿现象，则小蚀孔有时对工程设备而言是可接受的。孔蚀通常是很难检测的，这是因为小蚀孔常会被腐蚀生成物覆盖所致。另外蚀孔的数目及深度变化也很大，因此对孔蚀所造成的破坏不太容易做评估。也因为如此，由于孔蚀的局部本质，它常会导致突然不可预测的破坏。蚀孔会在腐蚀速率增加的局部区域发生。金属表面的夹杂物，其他结构不均匀物及成份不均匀处，都是蚀孔开始发生的地方。当离子和氧浓度差异形成浓淡电池时也可产生蚀孔。间隙腐蚀是发生于间隙及有停滞溶液之遮蔽表面处的局部电化学腐蚀。若要产生间隙腐蚀，必须有一个间隙其宽度足够让液体进入，但却也可使液体停滞不流出。因此，间隙腐蚀通常发生于开口处有百万分之几公尺或更小宽度的间隙。粒间腐蚀粒间腐蚀是发生在合金晶界及晶界附近的局部腐蚀现象。在正常情况下，若金属均匀腐蚀时，晶界的反应只会稍快于基地的反应。但在某些情况下，晶界区域会变得很容易起反应而导致粒间腐蚀，如此会使合金的强度下，甚至导致晶界分裂。应力腐蚀金属的应力腐蚀破裂(SCC)是指由拉伸应力及腐蚀环境结合效应所导致的破裂。在SCC期间，金属表面通常只受到很轻微的侵蚀，但局部裂缝却很快沿着金属横断面传播。产生SCC所需的应力可以是残留应力或施加应力。裂缝会开始于金属表面上的蚀孔或其他不连续处。在裂缝开始成长时，其尖端会开始向前，此时作用在金属上的拉伸应力会在裂缝尖端处形成高应力，当裂缝尖端向前传播时，在裂缝尖端处也会产生电化学腐蚀而使阳极金属溶解。裂缝会沿着垂直于拉伸应力的方向成长，直到金属破坏为止。若应力或腐蚀其中任一停止，则裂缝将停止成长。冲蚀腐蚀冲蚀腐蚀可被定义为由于腐蚀性流体与金属表面相对运动而导致金属腐蚀速率加速的现象。当腐蚀性流体的相对运动速率相当快时，机械磨擦效应将会相当严重。冲蚀腐蚀的特征为金属表面具有与腐蚀性流体流动方向相同的凹槽、蚀孔与圆孔等。涡穴损伤此类型的冲蚀腐蚀是由接近金属表面之液体中的气泡及充气孔穴破灭所造成的。涡穴损伤通常发生在具有高速液体流动及压力改变的金属表面。移擦腐蚀移擦腐蚀发生在材料承受振动及滑动负荷的界面处，它会形成具有腐蚀生成物的凹槽或蚀孔。当金属发生移擦腐蚀时，磨擦表面间的金属碎片会被氧化且某些氧化膜会因磨擦动作而剥落，因此摩擦表面间会累积可当研磨剂用的氧化物颗粒。

金属腐蚀性测定

2.2.4 消毒剂对金属腐蚀性的测定 2.2.4..1 目的测定消毒剂对各种金属的腐蚀程度，以能注明在使用时是否需给予应有的注意。 2.2.4.2 常用器材 (1) 金属片圆形，直径24.0 mm，厚1.0 mm，穿一直径为2.0mm 小孔，表面积总值约为9.80 cm2 (包括上、下、周边表面与小孔侧面)。光洁度为6。原料如下: 碳钢(规格见GB 700-65)；铜(规格见GB 2060-80)；铝(规格见GB 1173-74)；不锈钢(规格见GB 1220-75)。碳钢易氧化生锈，应保存于油中。 (2) 浸泡容器(玻璃制，带盖，容积为800 ml～1000 ml)。 (3) 砂纸(120号粒度水砂纸，GB 2477)。 (4) 称量杯。 (5) 天平(感量0.1 mg)。 2.2.4.3 操作程序 (1)在有表面活性作用的清洁剂中浸泡10 min，充分去油，洗净；亦可用氧化镁糊剂涂抹除油后洗净；以120号粒度水砂纸磨去金属片两面和周边表面的氧化层，再用自来水冲净。测量片的直径、厚度、孔径（精确至0.1 mm）。用无水丙酮或无水乙醇再次脱脂。置50℃恒温箱中干燥1 h，待其温度降至室温后称重(每金属片待天平回零后称重3次，精确至0.1 mg，取其平均值作为试验前重量。称重时，应戴洁净手套，勿以手直接接触样片。 (2) 按消毒剂最高使用浓度配制试验用消毒液，用以浸泡试验样片。浸泡时，每一金属片需浸泡在200 ml 消毒液中。 (3) 金属样片用塑料线系以标签，编号和注明日期，悬挂于消毒液中。一次性浸泡72 h。易挥发性或有效成分不稳定的消毒剂，根据情况，酌情定时更换消毒液，直至浸泡72 h。 (4) 每种金属每次试验放置3片样片。浸泡时，若同种金属每一样片相隔1 cm以上，可在同一容器内(含600 ml消毒液) 进行。 (5) 浸泡到规定时间后，取出金属片，先用自来水冲洗，再用毛刷或其它软性器具去除腐蚀产物。如仍有清除不掉的腐蚀产物，可按GB 10124-88所介绍的下列方法清除: 铜片: 在室温下浸泡于盐酸溶液(500ml 36%～38% 盐酸加蒸馏水至1000ml，盐酸比重为1.19)中1min～3min。碳钢片：置含锌粉200 g/L的氢氧化钠溶液中，煮沸5 min～30 min。铝片：浸泡于三氧化铬磷酸溶液(三氧化铬20 g，磷酸500ml，加蒸馏水至1000ml。磷酸比重为1.69)中，升温至80℃，持续5min～10min。如还未清除干净，可在室温浸于硝酸(比重1.42)溶液中1min。不锈钢：浸泡于60℃硝酸溶液(66%～68%硝酸100 ml加蒸馏水至1000 ml) 20 min。或浸于70℃柠檬酸铵溶液(柠檬酸铵150 g 加蒸馏水至1000 ml)中10 min～60 min。 (6) 金属样片除去腐蚀产物并清洗后，用粗滤纸吸干水分，置于垫有滤纸的平皿中，放入50℃温箱，干燥1h，用镊子夹取，待其温度降至室温后分别在天平上称重。天平回零后称3 次，以其平均值作为试验后重量。称重时，与试验前相同，应戴洁净手套，勿以手直接接触样片(下同)。 (7) 样片在用化学法去除腐蚀物时，需设相应空白对照以校正误差。空白对照样片与试验组样片同样进行表面处理、洗净和称重，但不经消毒剂浸泡。事后随同试验组样片用相同

金属材料实验室均匀腐蚀全浸试验方法GB10124

金属材料实验室均匀腐蚀全浸试验方法 GB 10124-88 1．主题内容与适用范围本标准规定了金属材料实验室均匀腐蚀全浸试验方法的适用范围、引用标准、试样、试验装置、试验溶液、试验时间、试验条件和步骤、试验结果和试验报告。本标准适用于评价金霭材料全浸试验的均匀腐蚀性能。 2引用标准(略) 3试样 3．1试样的形状和尺寸 3．1．1试样的形状和尺寸直随被试材料的原始条件及所使用的试验容器而定，应尽量采用单位质量表面积大的、侧面与总面积之比值小的试样。一般情况下，与轧制或锻造方向垂直的面积不得大于试样总面积的一半。每个试样表面积不应小于10cm2。 3．1．2推荐两种形状的试样，它们的规格如下：板状试样：外形尺寸l×b×h， mm：50×25×(2～5)。圆形试样：外形尺寸φ×h，mm：30×(2～5)。根据试验目的不同，也可选用其他形状和尺寸的试样。 3．1．3同批试验的试样形状和规格应相同。 3．2试样的制备 3．2．1在板材或带材上取样时，应沿轧制方向切取，如轧制方向不清或不沿轧制方向切取时，须在报告中注明。要尽量避开板带边缘部分。 3．2．2在圆棒上取样时，应从棒材截面中部沿纵向切取。如沿径向切取，需在报告中注明。铸件、焊接件、敷熔金属材料等的取样和制备方法，由试验双方协商决定。 3．2．3试样可以用各种机械方法加工到预定的尺寸，但必须避免由此可能引起的试样性能的任何变化。采用剪切法时，需对剪切的断面进行再加工，以去除受剪切影响的部位。 3．2．4为了提高试验结果的均一性，可用砂纸研磨或其他机械方法去掉原始金属表面层。试样最终的表面使用符合GB2477规定的120号粒度的水砂纸进行研磨，在同一张砂纸(布)上只能磨同一种材料的试样。但检验原始金属表面对腐蚀速率影响的试验的试样不在此例。 3．2．5特殊情况下采用干磨时，必须在报告中注明。 3．2．6试样的棱角应予以保持，不允许倒角。 3．3对试样的其他要求

电导的测定及其应用实验报告.doc

电导的测定及其应用一、实验目的 1、测量KCl水溶液的电导率，求算它的无限稀释摩尔电导率。 2、用电导法测量醋酸在水溶液中的解离平衡常数。 3、掌握恒温水槽及电导率仪的使用方法。二、实验原理 1、电导G可表示为：(1) 式中，k为电导率，电极间距离为l，电极面积为A，l/A为电导池常数Kcell，单位为m-1。本实验是用一种已知电导率值的溶液先求出Kcell，然后把欲测溶液放入该电导池测出其电导值G，根据（1）式求出电导率k。摩尔电导率与电导率的关系：(2) 式中C为该溶液的浓度，单位为mol·m-3。 2、总是随着溶液的浓度降低而增大的。对强电解质稀溶液，(3) 式中是溶液在无限稀释时的极限摩尔电导率。A为常数，故将对c作图得到的直线外推至C=0处，可求得。 3、对弱电解质溶液，(4) 式中、分别表示正、负离子的无限稀释摩尔电导率。在弱电解质的稀薄溶液中，解离度与摩尔电导率的关系为：(5) 对于HAc，(6) HAc的可通过下式求得：把(4)代入(1)得：或以C对作图，其直线的斜率为，如知道值，就可算出K o 三、实验仪器、试剂仪器：梅特勒326电导率仪1台，电导电极1台，量杯（50ml）2只，移液管（25ml）3只，洗瓶1只，洗耳球1只试剂：10.00（mol·m-3）KCl溶液，100.0（mol·m-3）HAc溶液，电导水四、实验步骤

1、打开电导率仪开关，预热5min。 2、KCl溶液电导率测定： ⑴用移液管准确移取10.00（mol·m-3）KCl溶液25.00 ml于洁净、干燥的量杯中，测定其电导率3次，取平均值。 ⑵再用移液管准确移取25.00 ml电导水，置于上述量杯中；搅拌均匀后，测定其电导率3次，取平均值。 ⑶用移液管准确移出25.00 ml上述量杯中的溶液，弃去；再准确移入25.00 ml电导水，只于上述量杯中；搅拌均匀后，测定其电导率3次，取平均值。 ⑷重复⑶的步骤2次。 ⑸倾去电导池中的KCl溶液，用电导水洗净量杯和电极，量杯放回烘箱，电极用滤纸吸干 3、HAc溶液和电导水的电导率测定： ⑴用移液管准确移入100.0（mol·m-3）HAc溶液25.00 ml，置于洁净、干燥的量杯中，测定其电导率3次，取平均值。 ⑵再用移液管移入25.00 ml已恒温的电导水，置于量杯中，搅拌均匀后，测定其电导率3次，取平均值。 ⑶用移液管准确移出25.00 ml上述量杯中的溶液，弃去；再移入25.00 ml电导水，搅拌均匀，测定其电导率3次，取平均值。 ⑷再用移液管准确移入25.00 ml电导水，置于量杯中，搅拌均匀，测定其电导率3次，取平均值。 ⑸倾去电导池中的HAc溶液，用电导水洗净量杯和电极；然后注入电导水，测定电导水的电导率3次，取平均值。 ⑹倾去电导池中的电导水，量杯放回烘箱，电极用滤纸吸干，关闭电源。五、数据记录与处理 1、大气压：102.08kPa 室温：17.5℃实验温度：25℃ 已知：25℃时10.00（mol·m-3）KCl溶液k=0.1413S·m-1；25℃时无限稀释的HAc水溶液的摩尔电导率=3.907*10-2（S·m2·m-1） ⑴测定KCl溶液的电导率： ⑵测定HAc溶液的电导率：电导水的电导率k(H2O)/ (S·m-1)：7 *10-4S·m-1

ASTM G31——金属的实验室浸泡腐蚀标准

Designation:G31–72(Reapproved2004) Standard Practice for Laboratory Immersion Corrosion Testing of Metals1 This standard is issued under the?xed designation G31;the number immediately following the designation indicates the year of original adoption or,in the case of revision,the year of last revision.A number in parentheses indicates the year of last reapproval.A superscript epsilon(e)indicates an editorial change since the last revision or reapproval. 1.Scope 1.1This practice2describes accepted procedures for and factors that in?uence laboratory immersion corrosion tests, particularly mass loss tests.These factors include specimen preparation,apparatus,test conditions,methods of cleaning specimens,evaluation of results,and calculation and reporting of corrosion rates.This practice also emphasizes the impor-tance of recording all pertinent data and provides a checklist for reporting test data.Other ASTM procedures for laboratory corrosion tests are tabulated in the Appendix.(Warning—In many cases the corrosion product on the reactive metals titanium and zirconium is a hard and tightly bonded oxide that de?es removal by chemical or ordinary mechanical means.In many such cases,corrosion rates are established by mass gain rather than mass loss.) 1.2The values stated in SI units are to be regarded as the standard.The values given in parentheses are for information only. 1.3This standard does not purport to address all of the safety concerns,if any,associated with its use.It is the responsibility of the user of this standard to establish appro-priate safety and health practices and determine the applica-bility of regulatory limitations prior to use. 2.Referenced Documents 2.1ASTM Standards:3 A262Practices for Detecting Susceptibility to Intergranu-lar Attack in Austenitic Stainless Steels E8Test Methods for Tension Testing of Metallic Materials G1Practice for Preparing,Cleaning,and Evaluating Cor-rosion Test Specimens G4Guide for Conducting Corrosion Coupon Tests in Field Applications G16Guide for Applying Statistics to Analysis of Corrosion Data G46Guide for Examination and Evaluation of Pitting Corrosion 3.Signi?cance and Use 3.1Corrosion testing by its very nature precludes complete standardization.This practice,rather than a standardized pro-cedure,is presented as a guide so that some of the pitfalls of such testing may be avoided. 3.2Experience has shown that all metals and alloys do not respond alike to the many factors that affect corrosion and that “accelerated”corrosion tests give indicative results only,or may even be entirely misleading.It is impractical to propose an in?exible standard laboratory corrosion testing procedure for general use,except for material quali?cation tests where standardization is obviously required. 3.3In designing any corrosion test,consideration must be given to the various factors discussed in this practice,because these factors have been found to affect greatly the results obtained. 4.Interferences 4.1The methods and procedures described herein represent the best current practices for conducting laboratory corrosion tests as developed by corrosion specialists in the process industries.For proper interpretation of the results obtained,the speci?c in?uence of certain variables must be considered. These include: 4.1.1Metal specimens immersed in a speci?c hot liquid may not corrode at the same rate or in the same manner as in equipment where the metal acts as a heat transfer medium in heating or cooling the liquid.If the in?uence of heat transfer effects is speci?cally of interest,specialized procedures(in which the corrosion specimen serves as a heat transfer agent) must be employed(1).4 4.1.2In laboratory tests,the velocity of the environment relative to the specimens will normally be determined by convection currents or the effects induced by aeration or boiling or both.If the speci?c effects of high velocity are to be studied,special techniques must be employed to transfer the 1This practice is under the jurisdiction of ASTM Committee G01on Corrosion of Metals and is the direct responsibility of Subcommittee G01.05on Laboratory Corrosion Tests. Current edition approved May1,2004.Published May2004.Originally approved https://www.360docs.net/doc/009314288.html,st previous edition approved in1998as G31–72(1998). 2This practice is based upon NACE Standard TM-01-69,“Test Method-Laboratory Corrosion Testing of Metals for the Process Industries,”with modi?ca-tions to relate more directly to Practices G1and G31and Guide G4. 3For referenced ASTM standards,visit the ASTM website,https://www.360docs.net/doc/009314288.html,,or contact ASTM Customer Service at service@https://www.360docs.net/doc/009314288.html,.For Annual Book of ASTM Standards volume information,refer to the standard’s Document Summary page on the ASTM website. 4The boldface numbers in parentheses refer to the list of references at the end of this practice. 1 Copyright?ASTM International,100Barr Harbor Drive,PO Box C700,West Conshohocken,PA19428-2959,United States.

金属腐蚀学讲义(试验2011)

金属腐蚀学试验讲义实验一重量法测定金属腐蚀速度一、目的要求 1、通过实验进一步了解金属腐蚀的基本原理及各种因素（如温度、介质及其浓度、缓蚀剂）对它的影响；加强对金属腐蚀与环境条件密切相关的认识。 2、通过实验掌握重量法测定金属腐蚀速度的方法。 3、初步了解缓蚀剂对金属腐蚀的抑制作用。二、实验原理测定金属腐蚀速度的方法很多，如重量法、电阻法、极化曲线法等等。重量法是一种古典方法，然而重量法得到的数据比较真实可靠。所以使用快速测定法如电阻法、线性极化法等得到的数据一般都要与重量法得到的加以对照，并以重量法为依据。但是，这种方法主要只能用于全面腐蚀，不宜用于晶间腐蚀、孔蚀等局部腐蚀。重量法分为增重法和失重法。前者只限于腐蚀产物不脱落而且附着牢固的情况，如高温氧化及耐蚀金属的大气腐蚀等。失重法应用范围较广，但测定精度因试片大小、实验时间、腐蚀程度而异。重量法一般采用分析天平，精确到0.1mg。酸在工业上广泛使用，金属在酸中的腐蚀属于电化学腐蚀，其腐蚀严重，规律复杂。酸对金属的腐蚀规律在很大程度上取决于酸的氧化性质。非氧化性酸如盐酸，其阴极过程纯粹是氢去极化过程，而氧化性酸如浓硝酸，其阴极过程主要是氧化剂的还原过程，在金属表面生成一层耐蚀的氧化膜。但是我们不可能把酸类截然分为氧化酸与非氧化酸，如硝酸的浓度较稀时，腐蚀随浓度增加而增加，属氢去极化腐蚀，当浓度超过30%，则腐蚀速度迅速下降，浓度达到50%时，腐蚀速度降到最小，此时硝酸成为氧化性的酸，如碳钢在浓硝酸中腐蚀的阴极过程。 NO3- + 2H++e→NO2 + H2O 或NO3-+4H++3e→NO+2H2O 缓蚀剂是添加到腐蚀介质中能阻止金属腐蚀或降低腐蚀速度的物质，在用化学法除锈时，酸中加入少量的硫脲或乌洛托品就是起该种作用，它们能抑制金属的腐蚀，但却并不妨碍氧化皮层及锈层的溶解和脱落。有的缓蚀剂还能减小氢脆。三、实验内容及步骤（一）试片的准备 1、准确测量碳钢试片的尺寸（每组十二片）
