铝基板制作要求

基板制作要求

1、铝基板尺寸：578mm*5mm (长*宽) 公差范围±0.2mm板厚度1mm公差范围：

±0.1mm；

2、导热系数要求>2.0,热阻值要求<0.175Ω;

3、阻焊颜色为白色，字符颜色为黑色，表面工艺为抗氧化，覆铜厚度2oz—6oz；

4、铝基覆铜板采用高散热铝基覆铜板，绝缘层由高导热的环氧树脂或其它树脂

构成；

5、铝基印制板温度冲击要求：从30℃加热至260℃，尺寸变化小于2.5~3.0%，

耐高温要求：300℃2分钟不起层不起泡；

6、冲外形后，铝基印制板边缘要求十分平整，无任何毛刺且板子翘曲度应小于

0.5%。；

7、外观要求：铝基板绝缘层必须保持干净、干燥，保护膜需贴平整，不能有空

隙、气泡；

8、整个生产流程不许碰伤、触及铝基面以免擦花铝基面；

9、高压测试要求：DC1500V/10s ,100%印制板作测试,板面上脏物、孔和铝基边

缘毛刺、线路锯齿、碰伤任何一丁点绝缘层都会导致耐高压测试起火、漏电、击穿。耐压测试板子分层、起泡，均不合格。

铝基板的制作流程及规范

铝基板制作及规范 ---作者:贺梅随着电子产品轻、薄、小、高密度、多功能化发展促使PCB上元件组装密度和集成度越来越高，功率消耗越来越大，对PCB基板的散热性要求越来越迫切，如果基板的散热性不好，就会导致印制电路板上元器件过热，从而使整机可靠性下降。在此背景下诞生了高散热金属PCB基板,铝基板是金属基板应用最广的一种.且具有良好的导热性,电气绝缘性. 一,铝基板的材料,构造分类 1. 材料热处理以强化铝质硬度，在表面起防氧化及防擦花的作用；为促进散热作用,在PP片一般会在PP 树脂中添加适量陶瓷粉末. 二.产品主要用于哪些区域 1.汽车、摩托车的点火器,电压调节器. 2.电源(大功率电源)及晶体管,电源交换器. 3.电子,电脑CPU,LED灯及显示板. 4.音响输出、均衡及前置放大器

5.太阳能基板电池、半导体绝缘散热等等及其它三.铝基板的特点 1.采用表面贴装技术 2.在电路设计方案中对热扩散进行极为有效的处理,无需散热器. 3.降低产品运行温度,提高产品功率密度和可靠性,延长产品使用寿命. 双面铝 ,所以采用了塞树脂预大制作! 普通单面铝基板例如(019189),没有插件孔,没有沉头孔的情况下只需二次钻孔即可,板内和SET边上的定位孔都需要做二钻,,PNL板边的3.175MM,2.0MM,和料号孔一次钻出,二次钻孔板边只需加3.175MM定位孔.二次钻孔在成型前. 2.FR4+铝基

例如(018980) FR4相当于一个正常双面板做, FR4+铝基,铝基主要是起散热作用,双面基板一般会采用0.2MM-0.4MM的双面板,双面板的制作流程正常,同常规做法一样,在CAM制作时需钻上铆钉孔,压合与铝板铆合用,铝板则需钻孔而已,然后压合. 3.双面铝基板目前我们公司还没有生产,简单介绍下铝基板双面板主要是采用绝缘制作五 1., 2.. 4.以上 5. 此方法在制作时: 线路层正常预大,然后将线路板所有贴片(除光学点外)在预大的基础上再加大单边0.1MM,将阻焊对应的贴片缩小比线路加大后的贴片小单边0.1MM即可.如图:

线路板制作工艺流程

线路板制作工艺流程(一) 作者：pcbinf 发表时间：2009-10-15 前言在印制电路板制造过程中，涉及到诸多方面的工艺工作，从工艺审查到生产到最终检验，都必须考虑到工艺质量和生产质量的监测和控制。为此，将曾通过生产实践所获得的点滴经验提供给同行，仅供参考。第一章工艺审查和准备工艺审查是针对设计所提供的原始资料，根据有关的"设计规范"及有关标准，结合生产实际，对设计部位所提供的制造印制电路板有关设计资料进行工艺性审查。工艺审查的要点有以下几个方面： 1，设计资料是否完整(包括：软盘、执行的技术标准等); 2，调出软盘资料，进行工艺性检查，其中应包括电路图形、阻焊图形、钻孔图形、数字图形、电测图形及有关的设计资料等; 3，对工艺要求是否可行、可制造、可电测、可维护等。第二节工艺准备工艺准备是在根据设计的有关技术资料的基础上，进行生产前的工艺准备。工艺应按照工艺程序进行科学的编制，其主要内容应括以下几个方面：

1，在制定工艺程序，要合理、要准确、易懂可行; 2，在首道工序中，应注明底片的正反面、焊接面及元件面、并且进行编号或标志; 3，在钻孔工序中，应注明孔径类型、孔径大小、孔径数量; 4，在进行孔化时，要注明对沉铜层的技术要求及背光检测或测定; 5，孔后进行电镀时，要注明初始电流大小及回原正常电流大小的工艺方法; 6，在图形转移时，要注明底片的药膜面与光致抗蚀膜的正确接触及曝光条件的测试条件确定后，再进行曝光; 7，曝光后的半成品要放置一定的时间再去进行显影; 8，图形电镀加厚时，要严格的对表面露铜部位进行清洁和检查;镀铜厚度及其它工艺参数如电流密度、槽液温度等; 9，进行电镀抗蚀金属-锡铅合金时，要注明镀层厚度; 10，蚀刻时要进行首件试验，条件确定后再进行蚀刻，蚀刻后必须中和处理; 11，在进行多层板生产过程中，要注意内层图形的检查或AOI检查，合格后再转入下道工序; 12，在进行层压时，应注明工艺条件; 13，有插头镀金要求的应注明镀层厚度和镀覆部位; 14，如进行热风整平时，要注明工艺参数及镀层退除应注意的事项;

线路板工艺流程

电路板工艺流程一．目的：将大片板料切割成各种要求规格的小块板料。二．工艺流程：三、设备及作用： 1．自动开料机：将大料切割开成各种细料。 2．磨圆角机：将板角尘端都磨圆。 3．洗板机：将板机上的粉尘杂质洗干净并风干。 4．焗炉：炉板，提高板料稳定性。 5．字唛机；在板边打字唛作标记。四、操作规范： 1．自动开料机开机前检查设定尺寸，防止开错料。 2．内层板开料后要注意加标记分别横直料，切勿混乱。 3．搬运板需戴手套，小心轻放，防止擦花板面。 4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。 5．焗炉开机前检查温度设定值。五、安全与环保注意事项： 1．1．开料机开机时，手勿伸进机内。 2．2．纸皮等易燃品勿放在焗炉旁，防止火灾。 3．3．焗炉温度设定严禁超规定值。 4．4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。5．5．用废的物料严格按MEI001规定的方法处理，防止污染环境。

七、切板 1. 设备：手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪； 2. 作用：层压板外形加工，初步成形； 3. 流程：拆板→点点画线→切大板→铣铜皮→打孔→锣边成形→磨边→打字唛→测板厚 4. 注意事项： a. 切大板切斜边； b.铣铜皮进单元； c. CCD打歪孔； d. 板面刮花。八、环保注意事项： 1、生产中产生的各种废边料如P片、铜箔由生产部收集回仓； 2、内层成形的锣板粉、PL机的钻屑、废边框等由生产部收回仓变卖； 3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。废手套、废口罩等由生产部回仓。 4、磨钢板拉所产生的废水不能直接排放，要通过废水排放管道排至废水部经其无害处理后方可排出。钻孔一、目的：在线路板上钻通孔或盲孔，以建立层与层之间的通道。二、工艺流程： 1．双面板：

铝基板焊盘及布线设计规范

前言本技术规范起草部门：技术与设计部本技术规范起草人：杨俊昌本技术规范审核人：石艳伟本技术规范批准人：唐在兴本技术规范于2014年11月首次发布2016-7-28首次修改

铝基板焊盘及布线设计规范 1适用范围本技术规范适用于铝基板贴片封装焊盘设计及布线设计。 2引用标准或文件 PIC2221-印制板通用设计标准 3术语、定义 3.1、印制电路板的走线：印制电路板的走线即印制电路板上的导线,是指PCB板上起各个元器件电气导通作用的连线.印制电路板的走线具有长度、宽度、厚度等属性。 3.2、PCB封装：PCB封装就是把实际的元器件各种参数（比如元器件的大小，长宽，直插，贴片，焊盘的大小，管脚的长宽，管脚的间距等）用图形的方式表现出来 3.3、焊盘：焊盘是电路板上用来焊接元器件或电线等的铜箔； 3.4、Mark点：Mark点也叫基准点，是电路板设计中PCB应用于自动贴片机上的位置识别点； 3.5、V-CUT：又名PCB板V槽刀，主要用于V-CUT机上面对印制线路板(PCB板)上切削加工出V形槽的刀具，以方便单个电路板的加工成型。 4设计原则 4.1、铝基板走线耐压设计（包括爬电距离、电气间隙等）应遵循公司内JSGF/HYW 004-2013-耐压设计技术规范； 4.2、为保证贴片元件焊接可靠，避免虚焊、短路问题，在选择公司已有的LED光源时，先选用公司内部LED焊盘库中已有的封装《铝基板焊盘库-A》；如焊盘库中没有合适的封装，需采用LED光源规格书中推荐焊盘大小设计； 4.3、根据实物设计焊盘如下： 4.3.1、焊盘长度在焊点可靠性中，焊盘长度所起的作用比焊盘宽度更为重要，焊点的可靠性主要取决于焊盘长度，其尺寸的选择，要有利于焊料融入时能够形成良好的弯月轮廓，还要避免焊料产生侨连现象，以及兼顾元件的物理尺寸偏差；如图1所示，焊盘的长度B等于焊端的长度T，加上焊端内侧的延伸长度b1，再加上焊端外侧的延伸长度b2，即B=T+b1+b2；其中b1的长度（约为0.05mm～0.6mm），有利于焊料熔融时能形成良好的弯月形轮廓的焊点；b2的长度（0.25mm～1.5mm）主要以保证形成最佳的弯月形轮廓的焊点为宜；

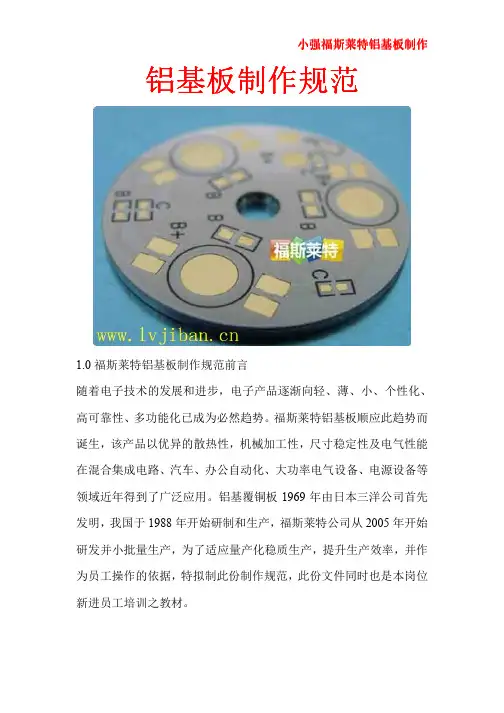

铝基板制作规范

铝基板铝基板制作规范制作规范 1.0福斯莱特铝基板制作规范前言随着电子技术的发展和进步，电子产品逐渐向轻、薄、小、个性化、高可靠性、多功能化已成为必然趋势。福斯莱特铝基板顺应此趋势而诞生，该产品以优异的散热性，机械加工性，尺寸稳定性及电气性能在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备等领域近年得到了广泛应用。铝基覆铜板1969年由日本三洋公司首先发明，我国于1988年开始研制和生产，福斯莱特公司从2005年开始研发并小批量生产，为了适应量产化稳质生产，提升生产效率，并作为员工操作的依据，特拟制此份制作规范，此份文件同时也是本岗位新进员工培训之教材。

2.0福斯莱特铝基板制作规范适用范围本作业规范适用于铝基覆铜板的制作全过程。 3.0福斯莱特铝基板制作规范部门职责 3.1.生产部负责本操作规范的执行，有疑问及时反馈到工艺等部门。 3.2.工艺、研发部负责本规范的制定和修订，并协助解决生产遇到的问题。 3.3.品质部负责对本规范的监控以及品质保证。 4.0福斯莱特铝基板制作规范工艺流程 4.1喷锡或沉金板开料→一次钻孔→线路→蚀刻→蚀检→阻焊(二次阻焊)→文字→喷锡或沉金→二次钻孔→锣板或冲板 →测试（包括开短路测试和耐压测试）→终检→包装→出货。 4.2沉银、沉锡或OSP板开料→一次钻孔→线路→蚀刻→蚀检→阻焊(二次阻焊)→文字→二次钻孔→锣板或冲板→测试（包括开短路测试和高压测试）→终检1→沉银、沉锡或OSP→终检2→包装→出货。 4.3杯孔或杯孔镀银工艺板开料→一次钻孔→线路→蚀刻→蚀检→阻焊(二次阻焊)→文字→喷锡或沉金→ 杯孔板:二次钻孔→铣杯→锣板或冲板→测试（包括开短路测试和高压测试）→终检→包装→出货。杯孔镀银板:印蓝胶→杯孔镀亮银→二次钻孔→锣板或冲板→测试

铝合金模板计算书(版本2)

铝合金模板开启---- 建筑低碳环保新时代陕西天利成建筑科技有限公司 2016年10月

第一章铝合金模板及支撑体系计算书一、铝合金模板计算书编制、设计计算依据 GB50009-2012 建筑结构载荷规范 GB50010-2010 混凝土结构设计规范 GB50017-2003 钢结构设计规范 GB50666-2011 混凝土结构工程施工规范 GB50429-2007 铝合金结构设计规范 JGJ59-2011 建筑施工安全检查标准 JGJ81-2002 建筑钢结构焊接技术规程 JGJ162-2008 建筑施工模板安全技术规范 JGJ130-2011 建筑施工扣件式钢管脚手架安全技术规范关于印发《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号文；

二、铝合金模板体系简介 2.1、标准模板单元体系 2.2、楼面处铝合金模板固定体系

2.3、墙、柱处铝合金模板固定体系对拉螺杆为T18的高强螺杆，背楞上下间距从下往上200mm、600mm、650mm、650mm、550，对拉螺杆水平最大间距800mm。

三、铝合金模板标准单元铝合金模板体系类似于组合钢模板体系，都是由标准单元组合拼装而成。利于工厂标准化设计、制作。铝合金模板标准单元均为铝合金挤压型材，根据模板宽度分为100mm~400mm 不等的标准型材。实际设计制作时楼面板的通用标准规格为400mm×1100mm,墙、柱模板的标准规格为400mm×2600mm(标准长度根据建筑岑高的差异，略有不同)。下图为铝合金模板的标准单元示意图标准墙、柱模板标准楼面板

铝基板工艺

铝基板工艺一、铝基板制作规范 1.前言：随着电子技术的发展和进步，电子产品向轻、薄、小、个性化、高可靠性、多功能化已成为必然趋势。铝基板顺应此趋势而诞生，该产品以优异的散热性，机械加工性，尺寸稳定性及电气性能在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备等领域近年得到了广泛应用。铝基覆铜板1969年由日本三洋公司首先发明，我国于1988年开始研制和生产，福斯莱特电子从2000年开始研发并批量生产，为了适应量产化稳质生产，特拟制此份制作规范，市场上主流铝基板有福斯莱特铝基板和小强铝基板比较有名，铝基板主要就是看导热系数、耐压值和热阻值，它关乎铝基板的生命和寿命。铝基板 2.范围:本制作规范针对铝基覆铜板的制作全过程进行介绍和说明，以保证此板在我司顺利生产。 3.工艺流程:开料→钻孔→干膜光成像→检板→蚀刻→蚀检→绿油→字符→绿检→喷锡→铝基面处理→ 冲板→终检→包装→出货 4.注意事项： 4.1铝基板料昂贵，生产过程中应特别注意操作的规范性，杜绝因不规范操作而导致报废现象的产生。 4.2各工序操作人员操作时必须轻拿轻放，以免板面及铝基面擦花。 4.3各工序操作人员，应尽量避免用手接触铝基板的有效面积内，喷锡及以后工序持板时只准持板边，严禁以手指直接触及板内。 4.4铝基板属特种板，其生产应引起各区各工序高度重视，课长、领班亲自把质量关，保证板在各工序的顺利生产。 5.具体工艺流程及特殊制作参数: 5.1开料 5.1.1加强来料检查（必须使用铝面有保护膜的板料）。 5.1.2开料后无需烤板。 5.1.3轻拿轻放，注意铝基面（保护膜）的保护。 5.2钻孔 5.2.1钻孔参数与FR-4板材钻孔参数相同。 5.2.2孔径公差特严，4OZ基Cu注意控制披锋的产生。 5.2.3铜皮朝上进行钻孔。 5.3干膜 5.3.1来料检查：磨板前须对铝基面保护膜进行检查，若有破损，必须用兰胶贴牢后再给予

线路板生产工艺流程

线路板生产流程(一) 多种不同工艺的PCB 流程简介 *单面板工艺流程下料磨边T钻孔T外层图形T(全板镀金)7蚀刻T检验T丝印阻焊T (热风整平)7丝印字符T外形加工T测试T检验 *双面板喷锡板工艺流程下料磨边7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验 *双面板镀镍金工艺流程下料磨边7钻孔7沉铜加厚7外层图形7镀镍、金去膜蚀刻7二次钻孔7检验7丝印阻焊7 丝印字符7外形加工7测试7检验 *多层板喷锡板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7镀金插头7热风整平7丝印字符7外形加工7测试7检验 *多层板镀镍金工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀金、去膜蚀刻7二次钻孔7检验7丝印阻焊7丝印字符7外形加工7测试7检验 *多层板沉镍金板工艺流程下料磨边7钻定位孔7内层图形7内层蚀刻7检验7黑化7层压7钻孔7沉铜加厚7外层图形7镀锡、蚀刻退锡7二次钻孔7检验7丝印阻焊7化学沉镍金7丝印字符7外形加工7 测试7检验一步一步教你手工制作PCB 制作PCB 设备与器材准备 (1) DM-2100B 型快速制板机1 台 (2) 快速腐蚀机1 台 (3) 热转印纸若干 (4) 覆铜板1 张 (5) 三氯化铁若干 (6) 激光打印机1 台 (7) PC机1台

(8) 微型电钻1个 (1) DM-2100B型快速制板机 DM 一2100B型快速制板机是用来将打印在热转印纸上的印制电路图转印到覆铜板上的设备， 1) 【电源】启动键一按下并保持两秒钟左右，电源将自动启动。 2) 【加热】控制键一当胶辊温度在100C以上时，按下该键可以停止加热，工作状态显示为闪动的“ C”。再次按下该键，将继续进行加热，工作状态显示为当前温度；按下此键后，待胶辊温度降至100C以下，机器将自动关闭电源；胶辊温度在100C以内时，按下此键，电源将立即关闭。 3) 【转速】设定键一按下该键将显示电机转速比，其值为30(0.8转/分)?80(2.5转份)。按下该键的同时再按下”上"或"下"键，可设定转印速度。 4) 【温度】设定键一显示器在正常状态下显示转印温度，按下此键将显示所设定温度值。最高设定温度为180~C，最低设定温度为100C ;按下此键的同时再按下”上"或"下"键，可设定温度。 5) "上"和"下"换向键一开机时系统默认为退出状态，制板过程中，若需改变转向，可直接按此键。 (2) 快速腐蚀机快速腐蚀机是用来快速腐蚀印制板的。其基本原理是，利用抗腐蚀小型潜水泵使三氯化铁溶液进行循环，被腐蚀的印制版就处在流动的腐蚀溶液中。为了提高腐蚀速度，可加热腐蚀溶液的温度。 (3) 热转印纸热转印纸是经过特殊处理的、通过高分子技术在它的表面覆盖了数层特殊材料的专用纸，具有耐高温不粘连的特性? (4) 微型电钻微型电钻是用来对腐蚀好的印制电路板进行钻孔的。 4 ?实训步骤与报告 (1). PCB图的打印方法启动Protel 98 一打开设计的PCB图-单击菜单栏中的File-Setup Printer 一获得Printer Setup 对话框.

铝基板与镜面铝基板流程

铝基板制作流程报告铝基板是具有良好散热功能的金属基底覆铜板，一般单面板由三层结构所组成，分别是电路层（铜箔）、绝缘层和金属铝层。少数设计为双面板，结构为电路层、绝缘层、铝基层、绝缘层、电路层。极少数应用为多层板，可以由普通的多层板与绝缘层、铝基贴合而成。单层铝基板流程

双面铝基板流程

层压：将金属铝层+pp半固化片+铜箔层压合在一起。 PP半固化片铜箔层金属铝层镜面铝基板基板镜面铝基板是将BT料线路层和掺有银颗粒的铝基板压合在一起的基板，它是最适合COB 封装的原材料。镜面铝基板的优势是： 1.散热好：镜面铝基板在采用热电分离技术，普通有绝缘层的铝基板导热系数是1W、 1.5W 2W。镜面铝的导热系数是137W大大的提高了芯片的散热。 2.光效高：普通沉金铝基板的反射率是80%，杯孔铝基板的反射率是85%，镀银铝基板的反射率是95%，镜面银铝基板的反射率是在98%。镜面银铝基板可以让芯片的光更好的激发出来。 3：操作方便：镜面银铝基板结构跟我们市场上用的集成支架类似，线路是靠金线连金线，串并联和封装几W是客户自己决定，不像普通的一个焊盘放一颗芯片，镜面银铝基板一块板可以封几个W数的灯，这样解决了库存板型号多的问题。 4：节约成本：由于可以直接将芯片安装在基材表面，芯片集成密度高，于是为客户后续生产减少了工序，节约了生产成本。

镜面银铝基板基板流程

清洗：清理表面垃圾以及氧化现象。靶冲1：靶冲4个B3定位孔。靶冲2：靶冲4个二钻定位孔。空爆：对前一次的曝光作补充，达到更好的效果。装配：线路板背面整板贴AD胶。为后续压合工序做中介。层压：BT层+镜面铝层压合在一起。镜面银铝基板外形：在BT层上锣出需要露镜面银铝基板的地方。其他主要步骤与硬板一致，在此不做重复介绍。

铝基板的制作流程及规范

铝基板的制作流程及规范文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）

铝基板制作及规范---作者:贺梅随着电子产品轻、薄、小、高密度、多功能化发展促使PCB上元件组装密度和集成度越来越高，功率消耗越来越大，对PCB基板的散热性要求越来越迫切，如果基板的散热性不好，就会导致印制电路板上元器件过热，从而使整机可靠性下降。在此背景下诞生了高散热金属PCB基板,铝基板是金属基板应用最广的一种.且具有良好的导热性,电气绝缘性. 一,铝基板的材料,构造分类 1.铝基板是有:铝、PP片、铜箔三种材质构成. 导电层: 导电层就是我们所说的铜箔,铜箔厚度相当于正常线路层:1OZ至10OZ.,因电路层具有很大的载流能力,需使用较厚的铜箔,所以我们制作时最小铜箔厚度应为1OZ.

导热绝缘层: 导热绝缘层(PP或导热胶),它是铝基板的核心技术之所在,它一般是由特种陶瓷填充的特殊的聚合物构成,热阻小,粘弹性能优良,具有散热抗老化的能力,能够承受机械及热应力,我司生产的高性能铝基板的导热绝缘层,正是使用了此种技术,使其具有极为优良的导热性能高强度的电气绝缘性能,金属基层具有高导热性,一般是铝板,特殊也可使用铜板. 导热胶的厚度为〞︷〞.导热系数为1W-3W. 金属基层铝基的材质主要有铝系列的1系的1060,5系列的5052/5053和6系列的6061 厚度分布有0.6mm、0.8mm、1.0mm、1.5mm、2.0mm、3.0mm厚度纤维材料: 材料: 通用型铝基板绝缘层为环氧玻璃布构成 (I型)高散热铝基板绝缘层为高导热的环氧或其它树脂构成 (II型) 高频型铝基板绝缘层为聚烯烃等树脂构成 (III型)纤维:有玻纤布+无玻纤布构成:涂布压合型+压合型因韧性及硬度影响，作为铝基PCB一般在采用5系的5052/5053和6系的6061 同时，覆以冷作或热处理以强化铝质硬度，在表面起防氧化及防擦花的作用；为促进散热作用,在PP片一般会在PP树脂中添加适量陶瓷粉末.二.产品主要用于哪些区域

铝基板工艺及材料选择的秘诀

铝基板工艺及材料选择铝基板ＰＣＢ由点亮层（铜箔层），导热绝缘层和金属基层组成。电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般３５μＭ－２８０μＭ；导热绝缘层是ＰＣＢ铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘贴性能优良，具有抗热老化的能力，能够承受机械及热应力。CHT高性能ＰＣＢ铝基板的导热绝缘层正是使用了此种技术，使其具有极为优良的导热性能和高强度的电器绝缘性能；金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合于钻孔，冲剪及切割等常规机械加工。ＰＣＢ材料相比有着其他材料不可比拟的有点。适合功率原件表面贴装ＳＭＴ工艺。无需散热器，体积大大缩小，散热效果极好，良好的绝缘性能和机械性能。工艺要求有：镀金、喷锡、ＯＳＰ抗氧化、沉金、无铅ＲＯＨＳ制城等。产品详细说明：基材：铝基板、产品特点：绝缘层薄，热阻小；无磁性；散热好；机械强度高产品标准厚度：1.0 1.2 1.5 1.6 2.0 3.0mm 铜箔厚度：３５μＭ７５μＭ１０５μＭ１４０μＭ２８０μＭ特点：具有高散热性、电池屏蔽性，机械强度高，加工性能优良。用途：ＬＥＤ专用功率混合ＩＣ（ＨＩＣ）．铝基板是承载ＬＥＤ及器件热传导，散热主要还是靠面积，集中导热可以选择搞到热系数的板材，比如美国贝格斯板材。ＬＥＤ一

般使用电压不是很高，选择１ＭＩＬ厚度绝缘层耐压大于２０００Ｖ即可。铝基板在ＬＥＤ及ＰＣＢ行业中，并不陌生，人人都在强调要求板材的导热要大，要好，热阻药效。但很多人对铝基板什么是导热，什么是热阻的具体定义还不是很清楚。铝基板所谓的导热系数：导热系数又称为热传导系数，热传导率，热导率。它表示物质热传导性的物理量，是当等温面垂直距离为１Ｍ，其温度差为１度，由于热传导而在１ｈ内穿过１平米面积的热量（千卡）。它的表示单位为：千瓦＼米，小时.℃ 【KW\(m.h.℃】. 如果需要铝基板材料担负更大的散热功效，所采用的基板材料要求是具有高导热系数（热传导率），例如，路灯，洗墙灯，日光灯。铝基板的热阻：定量描述一种物体的导热性能，可以用导热系数，也可以用另外一种特性参数来表达，他就是“热阻”。有关专著提出：导热系数适于表征一种均匀材质的材料的导热性能，而作为多种材料复合的基板材料，他的导热性能更适合于用热阻来定量描述。在热传导的方式下，物体两侧的表面温度之差（简称温差）是热量传递的推动力。热阻（Ｒr）等于这种温差（Ｔ１－Ｙ２）除以热流量（Ｐ）。因此，基板材料的热阻越小说明它的导热性越高。纯铝的导热系数就是固定的！铝基板材料的导热系数和铝基板材料合金的其他材料的量有关！如果添加了铜银等高导热材料，铝基板材料的导热系数肯定高！导热系数是一个基本物理量，一种材料固定了组成，起导热额

铝基板制作规范及工艺流程

铝基板制作规范及工艺流程详细解说 1、前言：随着电子技术的发展和进步，电子产品向轻、小、个体化、高可靠性、多功能化已成为必然趋势。铝基板顺应此趋势应运而生，该产品以优异的散热性、机械加工性、尺寸稳定性及电气性能在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备等领域近年得到了广泛的应用。铝基覆铜板1969 年由日本三洋公司首先发明，我国于1988 年开始研制和生产，福斯莱特铝基板是铝基板行业的领头羊，为了适应量产化稳定生产，特制定此份制作规范。 2、范围：本制作规范针对铝基覆铜板的制作全过程进行介绍和说明，以保证此板的顺利生产。 3、工艺流程：开料钻孔图形转移（D/F）检板蚀刻蚀检绿油字符包装绿检出货喷锡铝基面处理冲板终检 4、注意事项： 4．1 铝基板料昂贵，生产过程中应特别注意操作的规范性，杜绝因不规范操作而导致报废现象的产生。 4．2 生工序操作人员操作时必须轻拿轻放，以免板面及铝基面擦花。 4．3 各工序操作人员，应尽量避免用手接触铝基板的有效面积内，喷锡及以后工序持板时只准持板边，严禁以手指触铝基板内。 4．4 铝基板属特种板，其生产应引起各工序高度重视，各工序必须保证此板的顺利生产，板到各工序必须由领班或主管级以上人员操作。 5、具体工艺流程及特殊制作参数： 5．1 开料 5．1．1 加强来料检查(必须使用铝面有保护膜的板料)。 5．1．2 开料后无需烤板。 5．1．3 轻拿轻放，注意铝基面（保护膜）的保护。 5．2 钻孔 5．2．1 钻孔参数与FR-4 板材钻孔参数相同。 5．2．2 孔径公差特严，4OZ 基CU 注意控制披峰的产生。

按《铝合金结构设计规范》设计直立锁边铝合金屋面

按《铝合金结构设计规范》设计直立锁边铝合金屋面发布时间：2011-05-19 直立锁边金属（铝合金）屋面在我国使用已有十多年时间，2007年《铝合金结构设计规范》发布前，由于没有规范作依据，全由供货单位参照某些国外“权威机构”的资料做设计，不能形成系统、完整，正确的设计，因此有些工程出现了问题，个别工程发生中大工程事故。《铝合金结构设计规范》发布后，由于部分单位对《铝合金结构设计规范》缺少全面、准确的理解，在设计中往往套错公式、选错参数，不能做出正确的设计。为了使直立锁边金属（铝合金）屋面工程步入规范化设计轨道，就要宣传、贯彻《铝合金结构设计规范》，现就按《铝合金结构设计规范》设计直立锁边铝合金屋面的有关问题提出来和大家讨论。 1.全面、准确掌握《铝合金结构设计规范》《铝合金结构设计规范》对铝合金结构设计作了全面规定（材料选用、设计原则、设计指标、板件有效截面等）。其中对板件的弹性临界屈曲应力的计算是难点，需结合应力图来理解。 5.2.4受压加劲板件、非加劲板件的弹性临界屈曲应力应按下式计算： σc r =kπ2E/ 12（1-υ2）?（b/t）2 （5.2.4）式中 k ——受压板件局部稳定系数，应按第5.2.5条计算; υ——铝合金材料的泊松比, υ=0.3; b ——板件净宽,应按图5.2 .2采用; t ——板件厚度. 5.2.5受压板件局部稳定系数可按下列公式计算: 1.加劲板件（双侧有腹板的翼板）：当1≥ψ＞0时；（图5.2.5a、图5.2.5b） k=8.2/(ψ+1.05) (5.2.5-1)

图5.2.5a 图5.2.5a 当0＞ψ≥-1时； k= 7.81-6.29ψ+9.78ψ2 (5.2.5-2) 腹板受弯（图5.2.5c）、压弯（图5.2.5d）图5.2.5c 图5.2.5d 图5.2.5e 当ψ＜-1时;

铝合金计算书版本.doc

铝合金模板开启 ---- 受力计算书建筑低碳环保新时代陕西天利成建筑科技有限公司 2016 年 10 月

第一章铝合金模板及支撑体系计算书一、铝合金模板计算书编制、设计计算依据 GB50009-2012建筑结构载荷规范 GB50010-2010混凝土结构设计规范 GB50017-2003钢结构设计规范 GB50666-2011混凝土结构工程施工规范 GB50429-2007铝合金结构设计规范 JGJ59-2011建筑施工安全检查标准 JGJ81-2002建筑钢结构焊接技术规程 JGJ162-2008建筑施工模板安全技术规范 JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范关于印发《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254 号文；

二、铝合金模板体系简介 2.1 、标准模板单元体系 2.2 、楼面处铝合金模板固定体系

2.3 、墙、柱处铝合金模板固定体系对拉螺杆为 T18 的高强螺杆，背楞上下间距从下往上200mm、600mm、 650mm、650mm、550，对拉螺杆水平最大间距800mm。

三、铝合金模板标准单元铝合金模板体系类似于组合钢模板体系，都是由标准单元组合拼装而成。利于工厂标准化设计、制作。铝合金模板标准单元均为铝合金挤压型材，根据模板宽度分为100mm~400mm不等的标准型材。实际设计制作时楼面板的通用标准规格为400mm× 1100mm,墙、柱模板的标准规格为400mm×2600mm(标准长度根据建筑岑高的差异，略有不同) 。下图为铝合金模板的标准单元示意图标准墙、柱模板标准楼面板

多层铝基板工艺技术

多层铝基板工艺技术一.铝基板 1.铝基板分类：按照线路图形的层数和金属基材的位置可分为： ⑴.单面铝基板（图一） ? Copper Foil ? T-Preg ? Metal Base 图一单面铝基板 ⑵.双面夹心铝基板（图二） ? 2 Cu Foil ? 2 T-preg ? Metal-Core 图二双面夹心铝基板 ⑶.双层铝基板（图三）图三双层铝基板 ⑷.多层夹心铝基板（图四）

图四多层夹心铝基板 ⑸.多层铝基板（图五A、B） ? 2 DSL ? 2 T-Preg ? Metal Base 图五-A 多层铝基板 ? FR- 4 Multilayer ? T-Preg ? Metal Base 图五-B 多层复合铝基板 2.多层铝基板组成材料 ⑴.各种基本材料热阻比较 FR4 0.2 W/mC (0.005 W/in. C)

半固化片（图八） 4.0 W/mC (0.102 W/in. C) 铝（图七） 190.0 W/mC (4.826 W/in. C) 铜（图六） 390.0 W/mC (9.906 W/in. C) 以0.008″厚的材料为例，1inch2的面积上温度变化如下： FR-4 1.6 C/W 半固化片 0.078 C/W 铝 0.0017 C/W 铜 0.00081 C/W 图六铜箔图七金属基材 ⑵.半固化片（图八）图八半固化片半固化片（B-阶预固化）是一种在室温下性能稳定、填充了陶瓷的环氧树脂产品。半固化片用垫片保护，层压之前必须去除保护垫片。可提供的半固化片厚度为6-12mil，整板尺寸为18* 24″。推荐戴胶手套操作以消除材料污染物对皮肤的伤害。半固化片在温度为5-20℃、湿度为 50%以下的条件下可存放6个月或更长时间。 ⑶.双面芯板（图九）图九双面芯板可提供的双面芯板的尺寸为18*24″。这种材料与多层板薄芯板的处理方式相同。必须通过锔板来矫正翘曲度、减小环氧介质层断裂。双面芯板的储存条件为15-23℃、40-60% RH。 ⑷. 单面铝基板（图一）单面铝基板是一种铜箔为1-6OZ、半固化厚度为6-12mil、铝基厚度为40-125mil的单面层压板。可提供的板材尺寸为18*24″，根据需要铝面可有保护膜，但生产制程中高于105℃/10min的锔板条件必须去掉保护膜。制程中图形制作前必须避免铜面污染，生产过程中推荐戴手套操作以减小锋利边缘造成的擦花，同时避免层压前油迹等污染基板表面。二.多层铝基板生产流程

铝基板制难点

铝基板制作难点有哪些？虽然铝基板的技术在不断的完善中，但是在现阶段铝基板的制作生产过程中还是面临许许多多的问题，下面诚之益电路小编就和大家具体探讨下铝基板在制作过程中还面临着那些技术上的问题 LED双面铝基板生产： (1)铝板的氧化处理：强烈去油污清洗(氢氧化钠)-----稀硝酸中和-----粗化(铝板表面形成蜂窝状)-----氧化(3UM)-----酸碱中和------封孔------烘烤。每一道工序必须保证质量否则影响铝基板粘合力。 (2)整个生产流程不许擦花铝基面、不能手触摸铝基、受潮及其他任何污染，否则影响铝基板粘合力。 (3)铝基板绝缘层必须保持干净、干燥，细小的杂质影响其耐压性能，潮湿易造成分层。 (4)保护膜需贴平整，不能有空隙、气泡，不然在线路板加工中造成铝板被药水腐蚀变色、发黑。 LED双面铝基板线路制作： (1)机械加工：铝基板钻孔可以，但钻后孔内孔边不允许有任何毛刺，这会影响耐压测试。铣外形是十分困难的。而冲外形，需要使用高级模具，

模具制作很有技巧，作为铝基板的难点之一。外形冲后，边缘要求非常整齐，无任何毛刺，不碰伤板边的阻焊层。通常使用操兵模，孔从线路冲，外形从铝面冲，线路板冲制时受力是上剪下拉，等等都是技巧。冲外形后，板子翘曲度应小于0.5%。 (2)整个生产流程不许擦花铝基面：铝基面经手触摸，或经某种化学药品都会产生表面变色、发黑，这都是绝对不可接收的，重新打磨铝基面客户有的也不接收，所以全流程不碰伤、不触及铝基面是生产铝基板的难点之一。有的企业采用钝化工艺，有的在热风整平(喷锡)前后各贴上保护膜…… (3)过高压测试：通信电源铝基板要求100%高压测试，有的客户要求直流

线路板印刷制作工艺流程

线路板印刷制作工艺流程东莞线路板(华兴线路板厂) 为了更好的让客户对线路板制作流程有更深的了解,现将线路板的制作流程做如下说明: 在电子装配中，印刷电路板(Printed Circuit Boards)是个关键零件。它搭载其他的电子零件并连通电路，以提供一个安稳的电路工作环境。如以其上电路配置的情形可概分为三类：【单面板】将提供零件连接的金属线路布置於绝缘的基板材料上，该基板同时也是安装零件的支撑载具。【双面板】当单面的电路不足以提供电子零件连接需求时，便可将电路布置於基板的两面，并在板上布建通孔电路以连通板面两侧电路。【多层板】在较复杂的应用需求时，电路可以被布置成多层的结构并压合在一起，并在层间布建通孔电路连通各层电路。内层线路 (只用于多层线路板) 铜箔基板先裁切成适合加工生产的尺寸大小。基板压膜前通常需先用刷磨、微蚀等方法将板面铜箔做适当的粗化处理，再以适当的温度及压力将乾膜光阻密合贴附其上。将贴好乾膜光阻的基板送入紫外线曝光机中曝光，光阻在底片透光区域受紫外线照射后会产生聚合反应（该区域的乾膜在稍后的显影、蚀铜步骤中将被保留下来当作蚀刻阻剂），而将底片上的线路影像移转到板面乾膜光阻上。撕去膜面上的保护胶膜后，先以碳酸钠水溶液将膜面上未受光照的区域显影去除，再用盐酸及双氧水混合溶液将裸露出来的铜箔腐蚀去除，形成线路。最后再以氢氧化钠水溶液将功成身退的乾膜光阻洗除。对於六层（含）以上的内层线路板以自动定位冲孔机冲出层间线路对位的铆合基准孔。压合(只用于多层板) 完成后的内层线路板须以玻璃纤维树脂胶片与外层线路铜箔黏合。在压合前，内层板需先经黑(氧)化处理，使铜面钝化增加绝缘性；并使内层线路的铜面粗化以便能和胶片产生良好的黏合性能。叠合时先将六层线路［含］以上的内层线路板用铆钉机成对的铆合。再用盛盘将其整齐叠放於镜面钢板之间，送入真空压合机中以适当之温度及压力使胶片硬化黏合。压合后的电路板以X光自动定位钻靶机钻出靶孔做为内外层线路对位的基准孔。并将板边做适当的细裁切割，以方便后续加工。钻孔将电路板以CNC钻孔机钻出层间电路的导通孔道及焊接零件的固定孔。钻孔时用插梢透过先前钻出的靶孔将电路板固定於钻孔机床台上，同时加上平整的下垫板（酚醛树酯板或木浆板）与上盖板（铝板）以减少钻孔毛头的发生。镀通孔一次铜在层间导通孔道成型后需於其上布建金属铜层，以完成层间电路的导通。先以重度刷磨及高压冲洗的方式清理孔上的毛头及孔中的粉屑，再以高锰酸钾溶液去除孔壁铜面上的胶渣。在清理乾净的孔壁上浸泡附著上锡钯胶质层，再将其还原成金属钯。将电路板浸於化学铜溶液中，藉著钯金属的催化作用将溶液中的铜离子还原沉积附著於孔壁上，形成通孔电路。再以硫酸铜浴电镀的方式将导通孔内的铜层加厚到足够抵抗后续加工及使用环境冲击的厚度。外层线路二次铜在线路影像转移的制作上如同内层线路，但在线路蚀刻上则分成正片与负片两种生产方式。负片的生产方

铝合金型材模具结构设计

摘要针对建筑门窗铝合金空心型材进行了平面分流模设计，分析了平面分流模的各种结构要素及设计要求，并结合实际生产给出了空心挤压型材模具的详细设计方法、设计过程、设计要点、设计流程。实践证明，设计的模具结构合理，获得了好评，因为只有通过对所设计的系统进行分析，才能确定其性能是否满足设计要求。因此，不进行分析和优化就不能进行综合，对于铝型材产品挤压模具设计，更应该如此。随着社会各行业的飞速发展，型材断面形状随之复杂化、多样化，按常规常见形式设计，存在许多不足。所以，要得到优质型材，就得在生产、生活中不断地学习、积累，不断地改造和创新。关键词：铝合金型材；挤压；平面分流模；模具设计

Abstract A porthole die for forming the aluminum alloy hollow section used in doors and Electnic was developed.Each structuctural element of the die and the design requirements analyzed systematically .Then the method, the key points and process in designing the extrusion die for the hollow section were detemined.，After the problem has been defined and a set of written and impliedspecifications has been obtained,the next step in design is the synthesis of and optimization because the system under design must be analyzed to determint whether the perrormance complies with the specifications. After the problem has been defined and a set of written and impliedspecifications has been obtained,the next step in design is the synthesis of and optimization because the system under design must be analyzed to determint whether the perrormance complies with the specifications. Key words: aluminum alloy section; extrusion; porthole die ; die design.

铝基板介绍

铝基板介绍：特点目前，LED应用的散热问题是LED厂家最头痛的问题。散热基板是一种提供热传导的媒介，LED→散热基板→散热模块，它可以增加LED底部面积，增加散热面积，主要由铜箔电路/陶瓷粉末+高分子/铝基板组成。散热基板于LED产业应用中具有高导热率、安全性、环保性等功能。下面介绍采用铝材料的基板，因为铝的导热系数高，散热好，可以有效的将内部热量导出。铝基板是一种独特的金属基覆铜板，具有良好的导热性、电气绝缘性能和机械加工性能。 ●采用表面贴装技术（SMT）； ●在电路设计方案中对热扩散进行极为有效的处理； ●降低产品运行温度，提高产品功率密度和可靠性，延长产品使用寿命； ●缩小产品体积，降低硬件及装配成本； ●取代易碎的陶瓷基板，获得更好的机械耐久力。 PCB铝基板的结构PCB铝基覆铜板是一种金属线路板材料、由铜箔、导热绝缘层及金属基板组成，它的结构分三层： https://www.360docs.net/doc/009415742.html,yer线路层：相当于普通PCB的覆铜板，线路铜箔厚度loz至10oz。 Dielcctric Layer绝缘层：绝缘层是一层低热阻导热绝缘材料。厚度为：0.003”至0.006”英寸是铝基覆铜板的核心计术所在，已获得UL认证。 Base Layer基层：是金属基板，一般是铝或可所选择铜。铝基覆铜板和传统的环氧玻璃布层压板等。

PCB铝基板由电路层、导热绝缘层和金属基层组成。电路层（即铜箔）通常经过蚀刻形成印刷电路，使组件的各个部件相互连接，一般情况下，电路层要求具有很大的载流能力，从而应使用较厚的铜箔，厚度一般35μm~280μm；导热绝缘层是PCB铝基板核心技术之所在，它一般是由特种陶瓷填充的特殊的聚合物构成，热阻小，粘弹性能优良，具有抗热老化的能力，能够承受机械及热应力。IMS-H01、IMS-H02和LED-0601等高性能PCB铝基板的导热绝缘层正是使用了此种技术，使其具有极为优良的导热性能和高强度的电气绝缘性能；金属基层是铝基板的支撑构件，要求具有高导热性，一般是铝板，也可使用铜板（其中铜板能够提供更好的导热性），适合于钻孔、冲剪及切割等常规机械加工。 PCB材料相比有着其他材料不可比拟的优点。适合功率元件表面贴装SMT公艺。无需散热器，体积大大缩小、散热效果极好，良好的绝缘性能和机械性能。 PCB材料相比有着其它材料不可比拟的优点。适合功率组件表面贴装SMT公艺。无需散热器，体积大大缩小、散热效果极好，良好的绝缘性能和机械性能。导热系数导热系数又称为热传导系数，热传导率，热导率。它表示物质热传导性能的物理量，是当等温面垂直距离为1m,其温度差为1℃,由于热传导而在1h内穿过1m2面积的热量（千卡）。它的表示单位为：千瓦/米.小时.℃[kw/(m.h.℃)] 如果需要基板材料担负更大的散热功效，所采用的基板材料要求是具有高导热系数（热传导率）。如果需要通过基板材料能够起到隔绝热的功效，那么就希望所用的基板材料的导热系数越低越好。

铝基板的工艺流程

铝基板的工艺流程一、开料 1、开料的流程领料——剪切 2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸 3、开料注意事项 ①开料首件核对首件尺寸 ②注意铝面刮花和铜面刮花 ③注意板边分层和披锋二、钻孔 1、钻孔的流程打销钉——钻孔——检板 2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助 3、钻孔的注意事项 ①核对钻孔的数量、空的大小 ②避免板料的刮花 ③检查铝面的披锋，孔位偏差 ④及时检查和更换钻咀 ⑤钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像 1、干/湿膜成像流程磨板——贴膜——曝光——显影 2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分 3、干/湿膜成像注意事项 ①检查显影后线路是否有开路 ②显影对位是否有偏差，防止干膜碎的产生 ③注意板面擦花造成的线路不良 ④曝光时不能有空气残留防止曝光不良 ⑤曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻 1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板 2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分 3、酸性/碱性蚀刻注意事项 ①注意蚀刻不净，蚀刻过度

②注意线宽和线细 ③铜面不允许有氧化，刮花现象 ④退干膜要退干净五、丝印阻焊、字符 1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符 2、丝印阻焊、字符的目的 ①防焊：保护不需要做焊锡的线路，阻止锡进入造成短路 ②字符：起到标示作用 3、丝印阻焊、字符的注意事项 ①要检查板面是否存在垃圾或异物 ②检查网板的清洁度 ③丝印后要预烤30分钟以上，以避免线路见产生气泡 ④注意丝印的厚度和均匀度 ⑤预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度 ⑥显影时油墨面向下放置六、V-CUT，锣板 1、V-CUT，锣板的流程 V-CUT——锣板——撕保护膜——除披锋 2、V-CUT，锣板的目的 ①V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用 ②锣板：将线路板中多余的部分除去 3、V-CUT，锣板的注意事项 ①V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺 ②锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀 ③最后在除披锋时要避免板面划伤七、测试，OSP 1、测试，OSP流程线路测试——耐电压测试——OSP 2、测试，OSP的目的 ①线路测试：检测已完成的线路是否正常工作 ②耐电压测试：检测已完成线路是否能承受指定的电压环境 ③OSP：让线路能更好的进行锡焊 3、测试，OSP的注意事项 ①在测试后如何区分后如何存放合格与不合格品 ②做完OSP后的摆放 ③避免线路的损伤八、FQC，FQA，包装，出货 1、流程 FQC——FQA——包装——出货 2、目的
