随机信号处理笔记之色噪声及白化滤波器
1 随机信号处理笔记：色噪声及白化滤波器
1 随机信号处理笔记：色噪声及白化滤波器
1.1 关于色噪声
1.1.1 产生原因
1.1.2 解决办法
1.1.
2.1 卡亨南-洛维展开
1.1.
2.2 白化滤波器
1.2 matlab实例仿真分析
引言
白噪声是一种理想化的噪声模型，实际应用中遇到的噪声大多是非“白”噪声。而信号的检测理论都是建立在白噪声背景中的，因此如何将有色噪声转化成白噪声进行信号检测，就显得至关重要。
1.1 关于色噪声
所谓“色噪声”实相对于“白噪声”而言的，当噪声的功率谱密度不再是一个分布在整个频率轴的常数。而是在部分频率范围有分布，在其它频率范围内无分布或分布较少。简言之，色噪声的功率谱密度不是均匀的。
1.1.1 产生原因
1. 由于天线、射频滤波器等器件的频率选通特性，白噪声经过其滤波处理
后，形成了功率谱不再均匀的色噪声。
2. 外界干扰的影响。
1.1.
2.2 白化滤波器

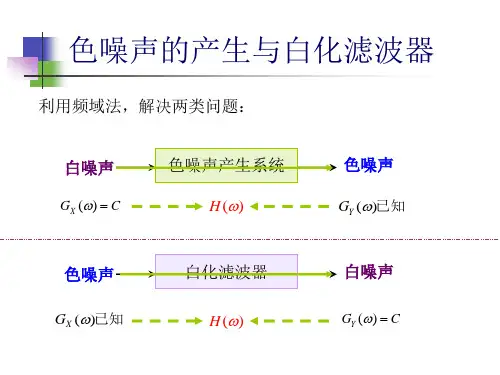

白化滤波器的构造：
假设，有色噪声的功率谱密度函数为，其满足佩里-维纳条件：
白化滤波器输出的噪声功率谱密度曲线：
输出噪声的自相关函数曲线：
由仿真得到的白化滤波器输出噪声功率谱密度曲线和其自相关曲线可看出滤波器的白化效果很好。
