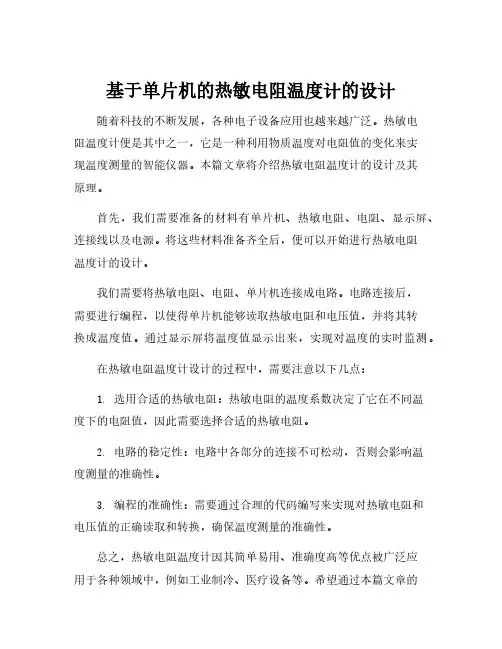

基于单片机的热敏电阻温度计的设计
基于热敏电阻的数字温度计
电子信息工程学院电子设计应用软件训练任务 【训练任务】： 1、熟练掌握PROTEUS软件的使用； 2、按照设计要求绘制电路原理图； 3、能够按要求对所设计的电路进行仿真； 【基本要求及说明】: 1、按照设计要求自行定义电路图纸尺寸； 2、设计任务如下： 基于热敏电阻的数字温度计 设计要求 使用热敏电阻类的温度传感器件利用其感温效应，将随被测温度变化的电压或电流用单片机采集下来，将被测温度在显示器上显示出来： ●测量温度范围?50℃～110℃。 ●精度误差小于0.5℃。 ●LED数码直读显示。 本题目使用铂热电阻PT100，其阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。厂家提供有PT100在各温度下电阻值值的分度表，在此可以近似取电阻变化率为 0.385Ω/℃。向PT100输入稳恒电流，再通过A/D转换后测PT100两端电压，即得到PT100的电阻值，进而算出当前的温度值。 采用2.55mA的电流源对PT100进行供电，然后用运算放大器LM324搭建的同相放大电路将其电压信号放大10倍后输入到AD0804中。利用电阻变化率0.385Ω/℃的特性，计算出当前温度值。 3、按照设计任务在Proteus 6 Professional中绘制电路原理图； 4、根据设计任务的要求编写程序，在Proteus下进行仿真，实现相应功能。【按照要求撰写总结报告】 成绩：＿＿＿＿＿
一、任务说明 使用热敏电阻类的温度传感器件利用其感温效应，将随被测温度变化的电压或电流用单片机采集下来，将被测温度在显示器上显示出来： ●测量温度范围?50℃～110℃。 ●精度误差小于0.5℃。 ●LED数码直读显示。 本题目使用铂热电阻PT100，其阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。厂家提供有PT100在各温度下电阻值值的分度表，在此可以近似取电阻变化率为 0.385Ω/℃。向PT100输入稳恒电流，再通过A/D转换后测PT100两端电压，即得到PT100的电阻值，进而算出当前的温度值。 采用2.55mA的电流源对PT100进行供电，然后用运算放大器LM324搭建的同相放大电路将其电压信号放大10倍后输入到AD0804中。利用电阻变化率0.385Ω/℃的特性，计算出当前温度值。 二、元器件简介 1、AT89C51简介 AT89C51是一种带4K字节FLASH存储器的低电压、高性能CMOS，8位微处理器，俗称单片机。AT89C51 提供以下标准功能：4k 字节Flash 闪速存储器，128字节内部RAM，32 个I/O 口线，两个16位定时/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器及时钟电路。其引脚图如图一所示。 图一 AT89C51引脚图
热敏电阻温度计的设计安装和使用
实验五十一 热敏电阻温度计的设计安装和使用 利用热敏电阻作为感温元件，并且配有温度显示装置的温度测量仪表称为热敏电阻温度计。热敏电阻能把温度信号变成电信号，从而实现了非电量的（电测法）测量。值得提出的是，电量测量是现代测量技术中最简便的测量技术，不仅测量装置简单、造价低、灵敏度高、而且容易实现自动测量和自动控制，是测量技术的一个重要发展趋势。 本实验要求学生根据实验室提供的条件，设计和安装一台热敏电阻温度计，并对这台温度计的测量误差进行简要地测试和评价。 实验原理 1. 负温度系数热敏电阻的温度特性 热敏电阻按其温度特性可分为正温度系数型、负温度 系数型及开关型三大类。其中负温度系数热敏电阻器是以 锰、钴、镍、铜和铝等金属氧化物为主要原料，采用陶瓷 工艺制成。这些金属氧化物都具有半导体性质，温度低时，载流子数目小，因此阻值高；温度升高时，载流子数目急剧增加，因此阻值急剧下降，如图1所示，其方程可表示为 ： T B T Ae R = （1） 式中A 、B 是与材料有关的常数。由（1）式看出，R T 是T 的单值函数，只要测出阻值R T 的变化就能推测出 温度T 的变化。 2. 非平衡电桥 非平衡电桥电路如图2所示，当R 1=R 2（对称电 图1 负温度系数热敏电阻的温度特性图2 非平衡电桥
桥）及R t =R 3时，电桥平衡，G 指零。如果R t 的阻值发生变化，则电桥的平衡条件被破坏，G 中就有电流通过，指针发生偏转，偏转越大，说明R t 变化也越大。 根据桥路的基尔霍夫方程： ???????==++=?+??=?+21 23 22213211)(0 )()(0R R U R I I R I R I R I I R I I R I R I R I cd t g g g t g g g g 解出 ) ()(2)(31333t g t t g cd t g R R R R R R R R R U R R I ++++?= （2） 由式（2）看出，在R 1（R 2），R 3，R g 及U cd 恒定条件下，I g 的大小唯一地由R t 值来决定，因而有可能根据G 偏转的大小来直接指示温度的高低。 3. 热敏电阻温度计的实验电路 如图3 所示，温度计的实验电路与图2所示的原理图相比有三点不同： （1）增加一个发光二极管LED ，作为电源指示， 它的工作电压为2V ～3V 。 （2）检流计G 换成微安表头。 （3）最重要的改动是在bd 支路中增加一个“校 准”支路，当K 2扳至“校”时，温度计处于“校 准”状态，当K 2扳至“测”时，温度计处于“测 量”状态。K 2是该仪表的状态选择开关。 4. 电路参数的设计与计算 图3电路中需要设计计算的参数有四个，下面分别介绍： (1)U cd 的确定 U cd 是桥路的工作电压，既不能过高，也不能过低。过高会使R t 产生自热现象， 图3 热敏电阻温度计的实验电路图
(完整版)基于热敏电阻的数字温度计
基于热敏电阻的数字温度计专业班级：机械1108 组内成员：罗良李登宇李海先 指导老师：张华 日期： 2014年6月12日
1概述 随着以知识经济为特征的信息化时代的到来人们对仪器仪表的认识更加深入，温度作为一个重要的物理量，是工业生产过程中最普遍，最重要的工艺参数之一。随着工业的不断发展，对温度的测量的要求也越来越高，而且测量的范围也越来越广，对温度的检测技术的要求也越来越高，因此，温度测量及其测量技术的研究也是一个很重要的课题。 目前温度计种类繁多，应用范围也比较广泛，大致可以包括以下几种方法： 1)利用物体热胀冷缩原理制成的温度计 2)利用热电效应技术制成的温度检测元件 3)利用热阻效应技术制成的温度计 4)利用热辐射原理制成的高温计 5)利用声学原理进行温度测量 本系统的温度测量采用的就是热阻效应。温度测量模块主要为温度测量电桥，当温度发生变化时，电桥失去平衡，从而在电桥输出端有电压输出，但该电压很小。将输出的微弱电压信号放大，将放大后的信号输入AD转换芯片，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来。 2设计方案 2.1设计目的 利用51单片机及热敏电阻设计一个温度采集系统，通过学过的单片机和数字电路及面向对象编程等课程的知识设计。要求的功能是能通过串口将采集的数据在显示窗口显示，采集的温度达一定的精度 2.2设计要求 使用热敏电阻类的温度传感器件利用其温感效应，将随被测温度变化的电压或电流用单片机采集下来，将被测温度在显示器上显示出来。
3系统的设计及实现 3.1系统模块 3.1.1 AT89C51 AT89C51是一种带4K字节闪烁可编程可擦除只读存储器(FPEROM—Falsh Programmable and Erasable Read Only Memory)的低电压，高性能CMOS8位微处理器，俗称单片机。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。 管脚说明： VCC：供电电压。 GND：接地。 P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH 进行校验时，P0输出原码，此时P0外部必须被拉高。 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下
基于热敏电阻的数字温度计设计

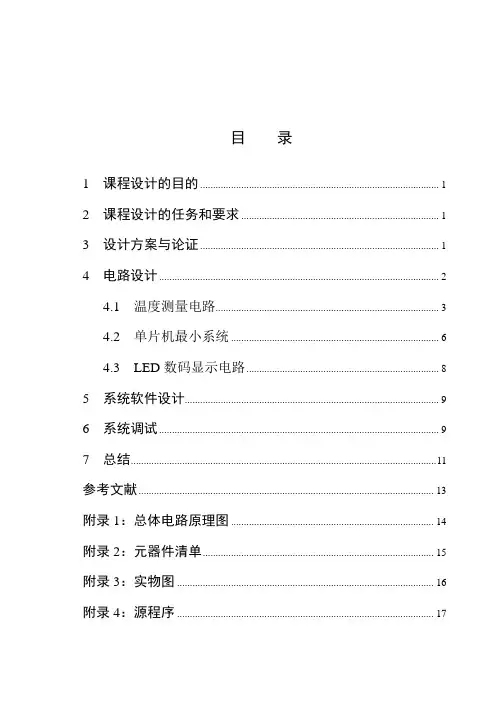

目录 1 课程设计的目的 (1) 2 课程设计的任务和要求 (1) 3 设计方案与论证 (1) 4 电路设计 (2) 4.1 温度测量电路 (3) 4.2 单片机最小系统 (6) 4.3 LED数码显示电路 (8) 5 系统软件设计 (9) 6 系统调试 (9) 7 总结 (11) 参考文献 (13) 附录1：总体电路原理图 (14) 附录2：元器件清单 (15) 附录3：实物图 (16) 附录4：源程序 (17)
1 课程设计的目的 （1）掌握单片机原理及应用课程所学的理论知识； （2）了解使用单片机设计的基本思想和方法，学会科学分析和解决问题； （3）学习单片机仿真、调试、测试、故障查找和排除的方法、技巧； （4）培养认真严谨的工作作风和实事求是的工作态度； （5）锻炼自己的动手动脑能力，以提高理论联系实际的能力。 2 课程设计的任务和要求 （1）采用LED 数码管显示温度； （2）测量温度范围为-10℃~110℃； （3）测量精度误差小于0.5℃。 3 设计方案与论证 方案一：本方案主要是在温度检测部分利用了一款新型的温度检测芯片DS18B20，这个芯片大大简化了温度检测模块的设计，它无需A/D 转换，可直接将测得的温度值以二进制形式输出。该方案的原理框图如图3-1所示。 DS18B20是美国达拉斯半导体公司生产的新型温度检测器件，它是单片结构，无需外加A/D 即可输出数字量，通讯采用单线制，同时该通讯线还可兼作电源线，即具有寄生电源模式。它具有体积小、精度易保证、无需标定等特点，特别适合与单片机合用构成智能温度检测及控 制系统。 图3-1 方案一系统框图 单片机 最小系统 数码 显示 温度传感器 DS18B20
基于PT100热敏电阻的数字温度计
嵌入式设计 基于热敏电阻的数字温度计设计 院（系） 专业 班级 指导老师 学生姓名 成绩 2015年 7月 10日
目录 第一章绪论 (1) 第二章设计要求及构思 (2) 2.1设计要求 (2) 2.2设计构思 (2) 第三章总体程序流程图 (4) 第四章原理框图 (5) 4.1PT100铂热电阻: (5) 4.2信号放大电路 (5) 4.4主芯片电路图 (7) 4.5 四位数码管 (8) 第五章仿真电路图 (9) 第六章心得体会 (11) 参考文献 (12) 附录程序代码 (13)
第一章绪论 随着以知识经济为特征的信息化时代的到来人们对仪器仪表的认识更加深入，温度作为一个重要的物理量，是工业生产过程中最普遍，最重要的工艺参数之一。随着工业的不断发展，对温度的测量的要求也越来越高，而且测量的范围也越来越广，对温度的检测技术的要求也越来越高，因此，温度测量及其测量技术的研究也是一个很重要的课题。目前温度计按测使用的温度计种类繁多，应用范围也比较广泛，大致可以包括以下几种方法：1，利用物体热胀冷缩原理制成的温度计2，利用热电效应技术制成的温度检测元件3，利用热阻效应技术制成的温度计4，利用热辐射原理制成的高温计5，利用声学原理进行温度测量本系统的温度测量采用的就是热阻效应。温度测量模块主要为温度测量电桥，当温度发生变化时，电桥失去平衡，从而在电桥输出端有电压输出，但该电压很小。将输出的微弱电压信号通过OP07放大，将放大后的信号输入AD转换芯片，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来。
第二章设计要求及构思 2.1设计要求 1.系统硬件设计 （1）使用热敏电阻PT100; （2）单片机采用MCS51系列； （3）LED数码管显示温度。 2.系统软件设计 （1）温度可以通过PT100热敏电阻实调程序； （2）AD转换芯片检测温度的模拟量程序； （3）LED显示程序； 3.系统功能 （1）测量温度范围?50℃～110℃； （2）精度误差小于0.5℃； （3）LED数码管显示。 2.2设计构思 （1）本题目使用铂热敏电阻PT100，其阻值会随着温度的变化而改变，PT100后的100即表示它在0℃时阻值为100欧姆，在110℃时它的阻值约为142.29欧姆,在-50℃它的电阻值为80.31欧姆。厂家提供有PT100在各温度下电阻值值的分度表，在0℃到110℃电阻的变化率为（142.29-100）/110≈ 0.3845Ω/℃,在-50到0℃电阻的变化率为（100-80.31）/50=0.3938Ω/℃。向PT100输入稳恒电流，使PT100输出的电压与其内部电阻成线性关系变化。 （2）其输出的的电压是模拟信号，需要进行模数转换后才能被有效显示。查找相关模数转换元器件后暂选ADC0808进行模数转换，其有效电压为0～5V。向PT100输入稳恒电流，再通过A/D转换后测PT100两端电压，即得到PT100的电阻值，进而算出当前的温度值。 （3）由于0.385Ω相对于100多欧姆的电阻来说很小，即温度变化1℃时输出的电压变化量很小，这么小的电压不能改变ADC0808输出的一个数字信号。所以要对PT100输出的电压进行放大。放大倍数是根据最大测量温度确定的，即110℃时输出的电压不能超过+5V,否则测量不到110的温度，最终经调试后取放大倍数为36。再将放大后的电压输入ADC0808模数转换器。 （4）综上所述。采用2.49V的电压与运算放大器搭建成的恒流源对PT100进行供电，然后用运算放大器OP07搭建的同相放大电路将其电压信号放大36倍后输入到ADC0808中。ADC0808根据输入0到5V的电压，转换成对应的十进制0到255数字。再利用电阻变化率的特性，计算出当前温度值，数码管直接显示温度。
51单片机热敏电阻测温程序
//本程序是通过热敏电阻测温度（30c-50c），采用六位串行数码管显示，前三位显示ds18b20测得数据，后三位是热敏电阻测得数据 #include 评分： 大学物理实验设计性实验 实《用热敏电阻改装温度计》实验提要 设计要求 ⑴通过查找资料，并到实验室了解所用仪器的实物以及阅读仪器使用说明 书，了解仪器的使用方法，找出所要测量的物理量，并推导出计算公式，在此基础上写出该实验的实验原理。 ⑵选择实验的测量仪器，设计出实验方法和实验步骤，要具有可操作性。 ⑶根据实验情况自己确定所需的测量次数。 实验仪器 惠斯通电桥，电阻箱，表头，热敏电阻，水银温度计，加热电炉，烧杯等实验所改装的温度计的要求 （1）要求测量范围在40℃~80℃。 （2）定标时要求测量升温和降温中同一温度下热敏温度计的指示值（自己确定测量间隔，要达到一定的测量精度）。 （3）改装后用所改装的温度计测量多次不同温度的热水的温度，同时用水银温度计测出此时的热水温度（作为标准值），绘制出校正曲线。 提交整体设计方案时间 学生自选题后2~3周内完成实验整体设计方案并提交。提交整体设计方案，要求电子版。用电子邮件发送到指导教师的电子邮箱里。 思考题 如何才能提高改装热敏温度计的精确度？ 用热敏电阻改装温度计 实验目的： 1．了解热敏电阻的特性； 2．掌握用热敏电阻测量温度的基本原理和方法； 3．进一步掌握惠斯通电桥的原理及应用。 实验仪器： 惠斯通电桥，电阻箱，热敏电阻，水银温度计，滑动变阻器，微安表，加热电炉，烧杯等 实验原理： 1．惠斯通电桥原理 惠斯通电桥原理电路图如图1所示。当电桥平衡时，B，D之间的电势相等，桥路电流I＝0，B,D之间相当于开路，则U B=U D;I1=I x,I2=I0; 于是I1R1=I2R2,I1R X=I2R0 由此得R1/R X=R2/R0 或R X=R0R1/R2 （1） （1）式即为惠斯通电桥的平衡条件，也是用来测量 电阻的原理公式。欲求R X，调节电桥平衡后，只要知道 R1,R2,R0的阻值，即可由(1)式求得其阻值。 2.热敏电阻温度计原理 热敏电阻是具有负的电阻温度系数，电阻值随温度升高而迅速下降，这是因为热敏电阻由半导体制成，在这些半导体内部，自由电子数目随温度的升高增加的很快，导电能力很快增强，虽然原子振动也会加剧并阻碍电子的运动。但这样作用对导电性能的影响远小于电子被释放而改变导电性能的作用，所以温度上升会使电阻下降。 这样我们就可以测量电桥非平衡时通过桥路的电流大小来表征温度的高低。 热敏电阻温度计的设计电路图如图2示 毕业设计说明书 第一章序论 1.1课题研究的意义 温度是工业生产中主要的参数之一，特别是在冶金、化工、建材、食品、机械、石油等工业中，具有举足重轻的作用。单片机在工业生产中的应用尤其广泛，温度采集系统则是单片机在工业生产中的一个典型的应用。采用单片机对温度进行采集不仅具有控制方便、简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大的提高产品的质量和数量。 随着嵌入式系统开发技术的快速发展及其在各个领域的广泛应用，单片机已经以其体积小、功能强、价格低、使用灵活等特点显示出了明显的优势和广泛的应用前景。作为一名测控技术与仪器专业的学生，理应对单片机有更深的了解，此次针对89C51型单片机在温度控制方面的应用，对温度恒定系统进行了分析并给出了具体的解决方案。 1.2课题研究的背景和当今发展趋势 数据采集系统始于20世纪50年代，1965年美国首先研究了用在军事上的测试系统，目标是测试中不依靠相关的测试文件，由非熟练人员操作，并且测试任务由测试设备高速自动控制完成。由于该种数据采集系统具有高速属性和一定的灵活性，可以满足众多传统方法不能完成的数据采集和测试任务，因而得到了初步的认可。 20世纪70年代中后期，随着微型机的发展，诞生了采集器、仪表同计算机融为一体的数据采集系统。由于这种数据采集系统的性能优良，超过了传统的自动检测仪表和专用数据采集系统，因而获得了惊人的发展。从70年代起，数据采集系统发展过程中逐渐分为两类，一类是实验室数据采集系统，另一类是工业现场数据采集系统。 20世纪80年代随着计算机的普及应用，数据采集系统得到了极大的发展，开始出现了，通用的数据采集与自动化测试系统。该阶段的数据采集系统主要有两类，一类以仪器仪表和采集器、通用接口总线和计算机等构成。例如：国际标准ICE625（GPIB）接口总线系统就是一个典型的代表。这类系统主要用于实验室，在工业生产现场也有一定的应用。 时至今日，由于集成电路制造技术的不断提高，出现了高性能、高可靠性的数据采集系统。现代的数据采集系统，在系统初始化、编程、修改、扩充等方面，变得比过去更加容易。A/D变换器的技术发展，允许以更高的分辨率，更快的采集速度和更低的成本，实现更精密的测量。目前，数据采集系统的一种较为肯定的发展趋势是：把个人计算机同数据采集系统结合起来，实现测量和控制任务的自动化 随着科学技术的发展和数据采集技术的广泛应用，对数据采集系统的各项指标，如采样率、分辨率、存储深度、数字信号处理的、抗干扰能力等方面提出了越来越高的要求，这时超高速数据采集系统应运而生。 热电阻温度计的结构和原理 其优点如下： 1、循环周期9～13秒，生产效率高，—条线年产标砖6000万块。 2、蒸养车可码放砖坯16层，有效利用蒸压釜，节约蒸压能耗23%。 3、整机布局结构紧凑，占地面积小，能节省土建投资成本达28%。 4、抓坯和码垛定位精度高，减少中间周转过程，提高制品的成品率。 5、自动化程度高，操作简单方便，实现单机单人操作。 热电阻温度计的结构和原理？ 热电阻是近年来发展起来的一种新型半导体感温元件。由于它具有灵敏度高、 体积小、重量轻、热惯性小、寿命长以及价格便宜等优点，因此应用非常广泛。负系数热敏电阻热敏电阻与普通热电阻不同，它具有 负的电阻温度特性，当温度升高时，电阻值减小热敏电阻的阻值---温度特性曲线是一条指数曲线，非线性度较大，因此在使用时要进行线性化处理，线性化处理虽然能改善热敏电阻的特性曲线，但比较复杂。热敏电阻的应用是为了感知温度为此给热敏电阻以恒定的电流，测量电阻两端就得到一个电压，然后就可以求得温度。如能测得热敏电阻两端的电压，再知道参数和系数k，则可计算出热敏电阻的环境温度，也就是被测的温度。这样就把电阻随温度的变化关系转化为电压温度变化的关系了。电阻温度计就 是把热敏电阻两端电压值经a/d转换变成数字量，然后通过软件方法计算得到温度值，再通过进行显示。 热电阻温度计的工作原理 热电阻 热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。1、热电阻测温原 理及材料热电阻测温是基于金属导体的电阻值随温度的增加而增加 这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。2、热电阻的类型1）普通型热电阻从热电阻的测温 2）铠装热电阻铠装热电阻是由感温元件（电阻体）、引线、绝缘材料、不锈钢套管组合而成的坚实体，它的外径一般为φ2--φ8mm，最小可达φmm。与普通型热电阻相比，它有下列优点：①体积小，内部无空气隙，热惯性上，测量滞后小；②机械性能好、耐振，抗冲击； ③能弯曲，便于安装④使用寿命长。3）端面热电阻端面热电阻感温元件由特殊处理的电阻丝材绕制，紧贴在温度计端面。它与一般轴向热电阻相比，能更正确和快速地反映被测端面的实际温度，适用于测量轴瓦和其他机件的端面温度。4）隔爆型热电阻隔爆型热电阻通过特殊结构的接线盒，把其外壳内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内，生产现场不会引超爆炸。隔爆型热电阻可用于bla--b3c级区内具有爆炸危险场所的温度测量。铠 实验题目：半导体温度计的设计与制作 实验目的：测试温度在20~70 ℃的范围内，选用合适的热敏电阻和非平衡电桥线路（或选用你认为更好 的测温电路）来设计一半导体温度计。进一步理解热敏电阻的伏安特性和惠斯通电桥测电阻的原理，学习非电学量的电测法，了解实验中的替代原理的应用。 实验原理：（1）半导体温度计就是利用半导体的电阻值随温度急剧变化的特性而制作的，以半导体热敏 电阻为传感器，通过测量其电阻值来确定温度的仪器。这种测量方法为非电量的电测法。 （2）由于金属氧化物半导体的电阻值对温度的反应很灵敏（参见实验3.5.2），因此可以作为温传感器。 为实现非电量的电测法，采用电学仪器来测量热敏电阻的阻值， 还需要了解热敏电阻的伏安特性。由图1可知，在曲线的起始 部分，曲线接近线性，此时，热敏电阻的阻值主要与外界温度 有关，电流的影响可以忽略不计。 （3）半导体温度计测温电路的原理图如图2所示，当电桥平衡时， 表的指示必为零，此时应满足条件T R R R R 321=，若取R 12，则R 3的数值即为的数值。平衡后，若电桥某一臂的电阻又发生改变（如）， 则平衡将受到破坏，微安计中将有电流流过，微安计中的电流的 大小直接反映了热敏电阻的阻值的大小。 （4）当热敏电阻的阻值在测温量程的下限1时，要求微安计的 读数为零（即0），此时电桥处于平衡状态，满足平衡条件。若 取R 12，则R 31，即R 3就是热敏电阻处在测温量程的下限温度时的 电阻值，由此也就决定了R 3的电阻值。 （5）当温度增加时，热敏电阻的电阻值就会减小，电桥出现不平衡，在微安计中就有电流流过。当热敏电阻处在测温量程的上限温度电阻值2时，要求微安计的读数为满刻度。由于 G T I I >>，则加在电桥两端上的电压近似有：)(3R R I V T CD += （1） 根据图2的电桥电路，由基尔霍夫方程组可以求出 评分：大学物理实验设计性实验实验报告 实验题目：热敏电阻改装温度计 班级： 姓名：学号： 指导教师： **学院物理系大学物理实验室 实验日期：2010年12 月10 日 实验6 《用热敏电阻改装温度计》实验提要 实验课题及任务 热敏电阻是阻值对温度变化非常敏感的一种半导体。不同于导体的阻值——温度特性（温度升高，阻值增大），半导体热敏电阻的阻值——温度特性是当温度升高，阻值降低。产生这种现象的原因是由于半导体中的载流子数目随着温度升高而按数激烈地增加，载流子的数目越多，导电能力越强，电阻率就越小。热敏电阻温度计是利用半导体的电阻值随温度急剧变化的特性而制作的，以半导体热敏电阻为传感器，通过测量其电阻值来确定温度的仪器。可以利用这种“非平衡电桥”的电路原理来实现对温度的测量。用半导体热敏电阻作为传感器，设计制作一台测温围为40℃~90℃的半导体温度计。 《用热敏电阻改装温度计》实验课题任务是：根据所学的知识，设计实验把所给的热敏电阻改装成热敏温度计。 学生根据自己所学的知识，并在图书馆或互联网上查找资料，设计出《用热敏电阻改装温度计》的整体方案，容包括：(写出实验原理和理论计算公式，研究测量方法，写出实验容和步骤。)，然后根据自己设计的方案，进行实验操作，记录数据，做好数据处理，得出实验结果，按书写科学论文的要求写出完整的实验报告。 设计要求 ⑴通过查找资料，并到实验室了解所用仪器的实物以及阅读仪器使用说明书，了解仪器的使用方法，找出所要测量的物理量，并推导出计算公式，在此基础上写出该实验的实验原理。 ⑵选择实验的测量仪器，设计出实验方法和实验步骤，要具有可操作性。 ⑶根据实验情况自己确定所需的测量次数。 实验仪器 惠斯通电桥，电阻箱，表头，热敏电阻，水银温度计，加热电炉，烧杯等 实验所改装的温度计的要求 （1）要求测量围在40℃~80℃。 （2）定标时要求测量升温和降温中同一温度下热敏温度计的指示值（自己确定测量间隔，要达到一定的测量精度）。 （3）改装后用所改装的温度计测量多次不同温度的热水的温度，同时用水银温度计测出此时的热水温度（作为标准值），绘制出校正曲线。 评分参考(10分) ⑴正确写出实验原理和计算公式，2分。 ⑵正确的写出测量方法，1分。 ⑶写出实验容及步骤，1分。 1系统设计的目的意义 1.1 目的 体温是生命活动的一种表现，是人体新陈代谢的一个重要生理参数。体温既有生理学的意义，又有重要的临床意义，是临床诊断的一个重要指标。因此体温计在现在的生活中有极为重要的作用。传统的水银体温计易破碎，存在水银污染的可能，测量时间较长，不易读数，为此设计一种新型的体温计，它的测量精度与传统的水银体温计相媲美的情况下，大大地缩短了测量时间且携带方便，对环境几乎没有污染。它以AT89C51单片机为核心，结合温度传感器，LED模块等外部设备，在软件的控制下，实现智能化的体温测量，不但能够精确测温，而且能够对温度进行逻辑判断，并且通过LED显示器将测量结果显示出来。若温度高于38摄氏度系统就会自动报警，这就意味着所测得的温度异于人体正常温度，引起人们注意。本设计的创新点在于，不仅完成了电子体温计的要求，而且还增加了一个报警装置。当测量者的体温高于人体正常体温时，体温计就会自动报警，人性化设计，为广大客户带来方便。 1.2 国内外进展情况 中国电子体温计行业最早起源于1998年，以每年高于30%的速度发展至今经历了十多年时间。高达数倍甚至十多倍的利润空间、较低的政策壁垒和技术壁垒吸引了众多企业进入该行业。目前国内涌现了大小80多家电子体温计品牌，既有“欧姆龙”、“婴之侣”、“捷威”等行业领头的外资品牌，也有“华辰”、“世佳”、“华安”、“康复”等迅速发展壮大的国内品牌。今后试图进去该行业的生产厂家将达到50多家。由于行业逐步规范和新一轮电子体温计产品消费热潮的兴起，2009年以后，电子体温计产品行业进入了一个前所未有的高速发展时期，市场的快速发展孕育着巨大的商机。 大连理工大学 大 学 物 理 实 验 报 告 院（系） 材料学院 专业 材料物理 班级 0705 姓 名 xxx 学号 xxx 实验台号 实验时间 2019 年 11 月 25 日，第14周，星期 二 第 5-6 节 实验名称 热敏电阻温度计的设计 教师评语 实验目的与要求： （1） 掌握电阻温度计测量温度的基本原理和方法。 （2） 设计和组装一个热敏电阻温度计。 主要仪器设备： 稳压电源， 自制电桥盒（如右下图所示）， 直流单臂电桥箱和热敏电阻感温原件等。 实验原理和内容： 热敏电阻温度计的工作原理 由于热敏电阻的阻值具有随温度变化而变化的性质， 我们可以将热敏电阻作为一个感温原件， 以阻值的变化来体现环境温度的变化。 但是阻值的变化量以直接测量的方式获得可能存在较大的误差， 因此要将其转化为一个对外部条件变化更加敏感的物理量； 本实验中选择的是电流， 通过电桥可以将电阻阻值的变化转化为电流（电压）的变化。 电桥的结构如右图所示， R1、R2、R3为可调节电阻， Rt 为热敏电阻。 当四个电阻值选择适当时， 可以使电桥达到平衡， 即AB 之间（微安表头）没有电流流过， 微安表指零； 当Rt 发生变化时， 电桥不平衡， AB 间有电流流过， 可以通过微安表读出电流大小， 从而进一步表征温度的变化。 成 绩 教师签字 当电桥不平衡时， 可以描绘成如右侧的电路图。 根据基尔霍夫定律和R1=R2的条件， 能够求得微安表在非平衡状态下的电流表达式： t t g t t cd g R R R R R R R R R U I ++++- =33132 2)21( 式中， Ucd 为加载在电桥两端的电压， Rg 为微安表头的内阻值。 可以见到， 为使Ig 为相关于Rt 的单值函数， R1、R2、R3和Ucd 必须为定值， 而其定制的大小则决定于以下两个因素： 1） 热敏电阻的电阻-温度特性。 2） 所设计的温度计的测温上限t1和测温下限t2。 步骤与操作方法： 1. 温度计的设计 （1） 测出所选择的热敏电阻Rt-t 曲线（或由实验室给出）。 （2） 确定R1、R2、R3的阻值。 具体方法如下： 该实验中， t1=20℃，t2=70℃, 对应R t -t 曲线可以得到R t1和R t2； Rg 由实验室给出， U cd 取值为1.3V ， 由微安表面板上可读出I gm =50μA 。 根据电桥关系， 有R 1=R 2， R 3= R t1， R t = R t2， I g =I gm ； 再将以上量代入关系式：)(2)21(2 12121221t t t t g t t t gm cd R R R R R R R R I U R R ++-+-==， 计算得到R1和R2的值。 2. 温度计的调试 （1） 将面板上的开关扳向下方， 将R1和R2调节到方才的计算值之后， 保持不变。 （2） 将微安表接入电路， Rt 先用一个四位旋钮式的电阻箱代替接入E 、D 两点， 并链接其 余电路和电源。 （3） 将电阻箱调至R t1的计算值， 打开电源，调节R3使微安表指零，此时R3调节完毕， 有 R3= R t1。 题目：基于89C51和DS18B20的数字温度计设计 一、设计要求 数字式温度计要求测温范围为－55～125°C，精度误差在0.1°C以内，LED数码管直读显示。 二、方案论证 根据系统的设计要求，选择DS18B20作为本系统的温度传感器，选择单片机AT89C51为测控系统的核心来完成数据采集、处理、显示、报警等功能。选用数字温度传感器DS18B20，省却了采样/保持电路、运放、数/模转换电路以及进行长距离传输时的串/并转换电路，简化了电路，缩短了系统的工作时间，降低了系统的硬件成本。 该系统的总体设计思路如下：温度传感器DS18B20把所测得的温度发送到AT89C51单片机上，经过51单片机处理，将把温度在显示电路上显示，本系统显示器用4位共阳LED数码管以动态扫描法实现。检测范围-55摄氏度到125摄氏度。 按照系统设计功能的要求，确定系统由3个模块组成：主控制器、测温电路和显示电路。 数字温度计总体电路结构框图如图1所示。 图1 数字温度计总体电路结构框图 三、系统硬件电路的设计 温度计电路设计原理图如图2所示，控制器使用单片机AT89C51，温度传感器使用DS18B20，用4位共阳LED数码管实现温度显示。 图2 数字温度计设计电路原理图 1、主控制器 AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU 和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。 2、显示电路 大学物理试验设计性试验 试验报告 试验题目：热敏电阻改装温度计 姓名：李靖子 班级：2011级一班 学号：2011012672 指导教师： 热敏电阻改装温度计 一、实验目的 1. 了解半导体 2. 设计测量温度范围为40°C —80°C 的热敏电阻温度计。 0. 掌握用热敏电阻测量温度的原理和基本方法，通过试验会用热敏电阻改装温度计 4. 进一步掌握惠斯通电桥的原理及特点及非平衡电桥的输出特性。 5. 熟悉实验常用仪器的使用。 二、实验仪器 惠斯通电桥，电阻箱，表头，热敏电阻，电子温度计，滑动变阻器，微安表，加热电炉，保温瓶，烧杯等 三、实验原理 1. 热敏电阻的温度特性 热敏电阻是利用半导体电阻值随温度呈显著变化的特性制成的一种热敏元件。热敏电阻是具有负的电阻温度系数，电阻值随温度升高而迅速下降，这是因为热敏电阻由半导体制成，在这些半导体内部，自由电子数目随温度的升高增加的很快，导电能力很快增强，虽然原子振动也会加剧并阻碍电子的运动。但这样作用对导电性能的影响远小于电子被释放而改变导电性能的作用，所以温度上升会使电阻下降。 这样就可以测量电桥非平衡时通过桥路的电流大小来表征温度的高低。热敏电阻温度计的设计电路图如图2示。取R 2＝R 0，R 1值等于测温范围最低温度（40℃）时热敏电阻的阻值。R 4是校正满刻度电流用的。取R 4值等于测温范围最高温度（80℃）时热敏电阻的阻值。测量时首先把S2接在R 4端，改变W 使微安表指示满刻度，然后再把S 2接在R t 端，如果在0℃时，R T ＝R 1，R 0＝R 2，电桥平衡，微安表指示为零。温度越高，R t 值越小，电桥越不平衡，通过表头的电流也就越大。反过来可以用通过表头的电流来表示被测温度的高低。 2. 惠斯通电桥原理 电桥平衡时，B 、D 之间的电势相等，测量未知电阻时利用电桥法可以减小实验误差。如图1所示即惠斯通电桥的电路图： BD 称为桥路R t 、R 1、R 2、R 0为四个桥臂。由于电桥采取将待测电阻与标准电阻相比较的方法，同时，作为作平衡指示器的检流计只用来判断有无电流，并不需要提供读数，具有较高的灵敏度，因此用它测量电阻，能得到较为准确的。 当电桥平衡时B 、D 两点的电位相等,据两端为等电势的电路中不会存在电流的事实 B 、D 间的检流计G 用来判断这两点是否为等电势。 闭合开关K 1、K 2 I g =0 有U B =U D ,U AB =U AD ,U BC =U DC （1） 由于I g =0,所以I 1 =I t I 2=I 0 （2） WORD格式可编辑 评分： 大学物理实验设计性实验 实《用热敏电阻改装温度计》实验提要 设计要求 ⑴通过查找资料，并到实验室了解所用仪器的实物以及阅读仪器使用说明 书，了解仪器的使用方法，找出所要测量的物理量，并推导出计算公式，在此基础上写出该实验的实验原理。 ⑵选择实验的测量仪器，设计出实验方法和实验步骤，要具有可操作性。 ⑶根据实验情况自己确定所需的测量次数。 实验仪器 惠斯通电桥，电阻箱，表头，热敏电阻，水银温度计，加热电炉，烧杯等实验所改装的温度计的要求 （1）要求测量范围在40℃~80℃。 （2）定标时要求测量升温和降温中同一温度下热敏温度计的指示值（自己确定测量间隔，要达到一定的测量精度）。 （3）改装后用所改装的温度计测量多次不同温度的热水的温度，同时用水银温度计测出此时的热水温度（作为标准值），绘制出校正曲线。 提交整体设计方案时间 学生自选题后2~3周内完成实验整体设计方案并提交。提交整体设计方案，要求电子版。用电子邮件发送到指导教师的电子邮箱里。 思考题 如何才能提高改装热敏温度计的精确度？ 用热敏电阻改装温度计 实验目的： 1．了解热敏电阻的特性； 2．掌握用热敏电阻测量温度的基本原理和方法； 3．进一步掌握惠斯通电桥的原理及应用。 实验仪器： 惠斯通电桥，电阻箱，热敏电阻，水银温度计，滑动变阻器，微安表，加热电 炉，烧杯等 实验原理： 1．惠斯通电桥原理 惠斯通电桥原理电路图如图1所示。当电桥平衡时，B，D之间的电势相等，桥路电流I＝0，B,D之间相当于开路，则U B=U D;I1=I x,I2=I0; 于是I1R1=I2R2,I1R X=I2R0 由此得R1/R X=R2/R0 或 R X=R0R1/R2 （1） （1）式即为惠斯通电桥的平衡条件，也是用来测量 电阻的原理公式。欲求R X，调节电桥平衡后，只要知道 R1,R2,R0的阻值，即可由(1)式求得其阻值。 2.热敏电阻温度计原理 热敏电阻是具有负的电阻温度系数，电阻值随温度升高而迅速下降，这是因为热敏电阻由半导体制成，在这些半导体内部，自由电子数目随温度的升高增加 的很快，导电能力很快增强，虽然原子振动也会加剧并阻碍电子的运动。但这样 作用对导电性能的影响远小于电子被释放而改变导电性能的作用，所以温度上升 会使电阻下降。 这样我们就可以测量电桥非平衡时通过桥路的电流大小来表征温度的高低。 热敏电阻温度计的设计电路图如图2示 //;************************************************* 1.//;* heat.c ** 2.//;************************************************* 3.//;* 本程序为热敏电阻输入处理模块程序 4.//;* 将温度值在LCD特定位置显示 5.//;* 占用I/O RA1,RB5,RB4,RB3 6.//;* 使用RAM 7.//;* 程序包括: 8.//;* - tempdeal 热敏电阻输入处理子程序 9.//;* - heattab 温度值校准表 10.//;* 11.//;* 入口参数无 12.//;* 出口参数 TempH,TempL (温度值) 13.//;************************************************* 14.#include 信电学院 电子信息工程专业CDIO二级项目项目设计说明书（2012/2013学年第二学期） 项目名称：基于热敏电阻的数字温度计设计 专业班级： 小组成员： 指导教师：吴开兴马永强 马小进刘会军 设计周数：4月8号—6月15号 设计成绩： 2011年6月15日 项目分工表： 目录 1 概述 (2) 2总体设计方案 (2) 2.1设计目的 (2) 2.2设计任务 (2) 3系统的硬件设计及实现 (3) 3.1系统各模块介绍 (3) 3.2电路系统设计 (11) 4系统软件设计 (11) 5设计总结 (18) 6参考文献 (19) 1、概述 随着以知识经济为特征的信息化时代的到来人们对仪器仪表的认识更加深入，温度作为一个重要的物理量，是工业生产过程中最普遍，最重要的工艺参数之一。随着工业的不断发展，对温度的测量的要求也越来越高，而且测量的范围也越来越广，对温度的检测技术的要求也越来越高，因此，温度测量及其测量技术的研究也是一个很重要的课题。 目前温度计种类繁多，应用范围也比较广泛，大致可以包括以下几种方法： 1)利用物体热胀冷缩原理制成的温度计 2)利用热电效应技术制成的温度检测元件 3)利用热阻效应技术制成的温度计 4)利用热辐射原理制成的高温计 5)利用声学原理进行温度测量 本系统的温度测量采用的就是热阻效应。温度测量模块主要为温度测量电桥，当温度发生变化时，电桥失去平衡，从而在电桥输出端有电压输出，但该电压很小。将输出的微弱电压信号通过OP07放大，将放大后的信号输入AD转换芯片，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来。 2 总体设计方案 2.1 设计目的 通过本次CDIO利用51单片机及热敏电阻设计一个温度采集系统，通过学过的单片机和数字电路及面向对象编程等课程的知识设计。要求的功能是能通过串口将采集的数据在显示窗口显示，采集的温度达一定的精度。 2.2 设计任务 1、根据技术要求和现有开发环境，分析设计题目 2、设计系统实现方案 3、设计并绘制电路原理图 4、画出功能模块的程序流程图 5、使用汇编语言(或C语言)编写实现程序 6、结合硬件调试、修改并完善程序；热敏电阻数字温度计的设计与制作
