无粘结预应力梁工艺流程图
无粘结预应力梁工艺流程图
有粘结预应力工程技术和标准
有粘结预应力工程技术和标准 一、材料准备 有粘结筋用钢绞线、夹片锚、挤压锚、承压板、螺旋筋`波纹管、马凳等。 二、机具准备 高压电动油泵、千斤顶、液压挤压机、砂轮切割机等。 三、质量要求 有粘结预应力工程质量要求请参照本书“无粘结预应力工程"章节相应部分。 四、工艺流程 加工预应力筋、锚具、承压铁板、螺旋筋、马凳→支底模、绑扎钢筋、支侧模→在侧模上弹线确定波纹管安放位置→安放波纹管→预应力筋端部承压铁板、螺旋筋安装和固定→预应力筋穿束→安放马凳及波纹管固定→设置灌浆孔/排气孔→浇筑混凝土→养护、拆侧模→张拉预应力筋→孔道灌浆→预应力筋端部锚固处理→拆底模 五、施工工艺 1、按设计进行有粘结筋下料和制束。 2、根据设计图纸中预应力筋曲线坐标，在梁的侧模上 放线标出波纹管的标高以及位置。
3、安放波纹管：与梁内非预应力筋同时进行。按预应 力筋曲线坐标与定位筋绑扎间距800mm左右。波纹 管安装定位后，应检查其固定是否牢固，接头是否 完好，管壁是否破损，如有破损应及时用胶带修补。 4、连接波纹管：波纹管每根5m，接头用大一号波纹管 连接，接头套管长300～400mm，两边各旋入150mm，接头外用防水胶带密封。 5、安装承压板和螺旋筋：波纹管安放完毕后，在张拉 端和锚固端同时安放承压板和螺旋筋，安放高度按 图纸要求控制。 6、穿束：钢绞线前套一个子弹头形的壳帽，穿束时用 人工把钢绞线柬平顺地穿人波纹管内，并检查穿出 钢绞线数量是否与穿入钢绞线数量相一致。 7、波纹管矢高定位及灌浆孔及排气孔设置。 8、经过隐蔽验收后，方可进行混凝土的浇筑。 9、采用“数层浇筑，顺向张拉"法，本层预应力筋的张
无粘结预应力混凝土施工工艺
无粘结预应力混凝土施工工艺 本工艺标准适用于北京地区8度抗震设防的后张无粘结预应力混凝土结构。 2.1 材料及主要机具 2.1.1 制作无粘结筋用的钢丝和钢绞线应符合国家标准《预应力混凝土钢丝》（GB5223-85）、《预应力混凝土钢绞线》（GB5224-5）的规定。 2.1.2 无粘结筋的涂料层采用“专用建筑油脂”，其性能、产品质量指标应符合湖南省标准局1983年6月6日发布，1983年7月1日试行“无粘结预应力筋用润滑防锈脂技术条件”的要求。 2.1.3 无粘结筋包裹层材料采用低密度高压聚乙烯（温度在190℃时，融熔指数为1.5～5范围内）。 2.1.4 已制作完毕的无粘结筋成品的质量要求应符合北京地区标准《无粘结预应力混凝土结构体系（BUPC）设计与施工规作（试行）》（DBJ01-7-90）第二部分第二章第 2.2.5条的要求（见表4-44）。无粘结筋用钢丝、钢绞线、不允许有死弯，见死弯必须切断。钢丝应为通长，严禁有接头。 通常钢丝束配用甲型或乙型，钢绞线配用乙型。 2.1.6 配套张拉设备有油泵及千斤顶，其技术性能详见表4-46.机具有顶压器（液压和弹簧两种）、张拉杆、工具锚等。 2.2 作业条件 2.2.1 张拉时混凝土强度达到设计要求，一般不低于设计强度的70%，有试验报告单。 2.2.2 无粘结筋配制及钢筋加工完成。 2.2.3 锚具已经检查验收。 2.2.4 张拉设备已经过检定，机具已准备就绪。 2.2.5 张拉部位的脚手架及防护栏搭设已完成，并经检查符合作业要求。 2.2.6 已按设计提出的要求对无粘结筋的张拉顺序、张拉值、伸长值、无粘结筋的铺设以及操作、质量标准等进行了技术交底。 3.1 工艺流程： 施工准备→ 梁、板模板支搭→ 非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→ 非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→ 隐检验收→ 混凝土浇筑及振捣→混凝土养护→ 张拉→ 端部处理 3.2 检查修补无粘结筋：无粘结筋进场后，应及时核查筋的规格、尺寸和数量，逐根检查筋的外包裹层质量及端部配件，对配有甲锚钢丝束，应认真检查锚杯内外螺纹、镦头外形
2-后张法有粘结预应力的施工工艺流程
后张法有粘结预应力的施工工艺流程 摘要:本文介绍了后张法有粘结预应力施工工艺、施工中质量控制及安全注意事项。 关键词:预应力;后张法施工 在高层、超高层建筑不断增长的同时,随着预应力技术的不断应用和完善,平面尺寸超长、功能空间超大的建筑也迅速涌现。预应力技术具有明显的节约钢材、增大结构跨度、减少结构自重、提高使用功能、综合效益好等优点。经反复对比研究,本工程选用有粘结预应力梁和双向无粘结预应力板设计和施工。 一、工程概况 本工程预应力结构部分为有粘结预应力框架梁结构,预应力筋用15.24合线,强度为1860N/m2 ,二级低松弛钢线,每米配7～12根。采用后张法,待砼强度达到设计强度的100 后方可张拉,7孔张拉控制力为1350kN,12孔张拉控制力为2300kN。 有一端和两端张拉,张拉端采用群锚体系,固定端采用P型锚具,共三层。一0.08m标高处梁有3根7孔,5.320m标高处梁有5根12孔,10.772m标高处有6根7孔,共计14根梁。 二、预应力施工工艺
(一)施工前的准备 图纸会审和技术交底在施工前组织各级技术人员审图,对关键部位放出大样图,发现问题及时与设计协商解决,并多次对技术人员和工人进行技术培训和交底,主要梁柱节点放1:1足尺大样,实地演练。 机具设备的选用:钢绞线张拉设备,根据张拉所需拉力值选用YCW 型液压穿心式千斤顶,千斤、油压表使用前要经过计量局校验,表盘读数60MPa。配套机具:挤压器、电动灌浆机,高压油泵等。 钢绞线的制作与穿束:钢绞线的下料长度,根据结构图尺寸配合选用的锚具、张拉设备等各项系数进行计算确定,两端张拉时L—L+2L2,L为构件孔道长度,L2为千斤顶长度,一端张拉时L—L1+L2;钢绞线下料宜采用砂轮切割机,必要时也可采用气割,气割时熔渣不得飞溅到其它部位钢绞线上,保证切口平整,丝头不散;钢绞线采用预先编束,每根钢绞线下料时,在两端头编号,应排列理顺。沿长度方向7根每隔2m用22铁丝捆扎一道;12根每隔l m捆扎一道,铁丝扎头朝内;钢绞线束编好后用人工先放入预应力大梁内,然后再穿入波纹管;钢绞线制作要求,钢绞线盘平放,并固定盘心,才可拆除扎线。将线头平拉出盘。钢绞线在画划线处切割下料,下料长度允许偏差为+20mm。钢绞线束应按梁编号堆放整齐且钢绞线顺直无弯曲,外观无裂纹,无锈蚀,油污。工作长度内无烧伤、无焊疤,成束顺直无扭曲,捆扎牢固;波纹管制作和接头,波纹管用0.75mm铁皮机加工制作,尺寸应正确,接缝严密。接头管可用长度为300mm的大一号尺寸波纹管,直径80mm 的可作直径70mm的接头在跨中,套管两端用胶带缠绕严密,以防水泥
无粘结预应力施工方案范本
无粘结预应力施工 方案
无粘接预应力混凝土 施 工 方 案 XX建筑工程公司 年月日
目录 (一)、编制说明.................................................................... 错误!未定义书签。（二）、无粘结预应力施工特点....................................... 错误!未定义书签。 (三)、施工安排和进度计划 ................................................ 错误!未定义书签。 (四)、施工工艺流程............................................................ 错误!未定义书签。 (五)、施工组织安排............................................................ 错误!未定义书签。 (六)、安全措施预应力分项工程与非预应力土建工程协调错误!未定义书签。 (七)、质量保证措施............................................................ 错误!未定义书签。 (八)、安全措施.................................................................... 错误!未定义书签。
(一)、编制说明 1.编制依据 工程施工技术文件； 工程建筑施工图（我司设计方案图）； 省关于文明施工的有关规定； 市建委颁发的《市建设工程施工现场文明施工管理办法（暂行）》； 现行国家有关规范、规程和标准； 2.采用的规范、规程和标准名称 《混凝土结构工程施工及验收规范》GB50204— 《混凝土质量控制标准》 GB50164—95 《钢筋焊接及验收规范》 JGJ18—96 《混凝土外加剂应用技术规范》GBJ119—88 《钢筋混凝土工程施工操作规程》 YSJ403—89 《钢绞线、钢丝束无粘结预应力筋》JG3006—93 《无粘结预应力筋专用防腐滑脂》 JG3007—93 《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85—92 《无粘结预应力混凝土结构技术规程》JGJ/T92—93 《预应力用液压千斤顶》 JG/T5028—93 《钢结构》JGJ85
无粘结预应力施工工艺标准
广州市第三建筑工程有限公司 JSQB03-21421-2002 无粘结预应力施工 工艺标准 编制人：刘敏涛 审核人：劳国成 批准人：李广荣 2002-11-28发布 2002-12-28实施广州市第三建筑工程有限公司发布
广州市第三建筑工程有限公司 无粘结预应力施工工艺标准 JSQB03-21421-2002 1．范围 本工艺标准适用于一般工业与民用建筑现场无粘结预应力混凝土结构施工。 2．施工准备 2.1材料及主要机具 2.1.1无粘结预应力筋系指带有专用防腐油脂涂料层和外包层的预应力筋。质量要求应符合《钢绞线、钢丝束无粘结预应力筋》JG3006-93及《无粘结预应力筋专用防腐润滑脂》JG3007-93标准的规定。 2.1.1.1用于制作无粘结预应力筋的钢绞线（φj12、φj15）或碳素钢丝（φs5），其性能应符合国家标准《预应力混凝土用钢绞线》GB5224-85和《预应力混凝土用钢丝》GB5223-85的规定。 2.1.1.2无粘结预应力筋外包层材料，应采用聚乙烯或聚丙烯，严禁使用聚氯乙烯。 2.1.1.3无粘结预应力筋涂料层应采用专用防腐油脂。 2.1.2无粘结预应力筋锚具应根据无粘结预应力筋的品种、张拉吨位以及工程使用情况选定，但必须采用I类锚具。 2.1.2.1钢绞线张拉端选用夹片锚具，固定端通常用挤压锚具；钢丝束张拉端可选用镦头锚具或斜开缝夹片锚具，固定端采用镦头锚板。 2.1.2.2无粘结预应力筋-锚具组装件的静载锚固性能和疲劳锚具性能必须符合设计要求及《无粘结预应力混凝土结构技术规程》JGJ/T92-93的规定。 2.1.2.3无粘结预应力筋锚具系统的质量检验和合格验收应符合国家现行标准《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85和《预应力筋用锚具、夹具和连接器》GB/T14370的规定。 2.1.3主要机具有：液压千斤顶、电动高压油泵、液压挤压机或液压镦头器等。 2.2材料运输与存放 2.2.1无粘结筋应成盘或顺直运输。成盘运输时，盘径不宜小于2m，每盘长度不宜超过200mm。长途运输时，应采用麻袋片包装1～2层，吊点处宜
关于大跨度有粘结预应力梁施工..
目录 本方案适用范围 (2) 第一章工程概况及预应力技术施工要求 (3) 一、工程概况........................................................................................ 错误！未定义书签。 二、预应力分项工程工作范围 (3) 三、本工程预应力的基本情况和设计要求 (3) 第二章施工计划 (4) 一、项目组织机构及劳动力计划 (4) 二、材料计划 (5) 三、机械设备计划 (6) 四、技术准备 (8) 第三章有粘结预应力梁施工方法 (9) 一、有粘结预应力梁施工工艺流程 (9) 二、有粘结预应力施工工艺 (9) 第四章预应力质量保证措施 (15) 一、分项工程主材检验计划 (15) 二、分项工程主控项目及检验方法 (16) 三、分项工程一般项目及检验方法 (16) 四、质量保证体系 (17) 五、质量问题的解决 (17) 第五章安全、文明施工措施 (18) 第六章施工进度保证措施 (19) 第七章土建等工种应注意的事项 (20) 第八章资料管理和归档 (22)
本方案编制依据 本方案编制依据下列内容： 1甲方提供的设计施工图纸（B版2-06、2-07、2-09、2-10、2-12、2-13、5-01、5-02、5-03、5-04、5-05、5-06） 2国家规范/行业标准 《混凝土结构设计规范》（GB50010－2002） 《建筑抗震设计规范》（GB50011－2001） 《高层建筑混凝土结构技术规程》（JGJ3－2002） 《预应力混凝土用钢绞线》（GB/T5224－2003） 《混凝土结构工程施工质量验收规范》（GB50204－2002） 《预应力筋用锚具、夹具和连接器》（GB/T14370－2007） 《预应力混凝土用金属波纹管》（JG225－2007） 《预应力混凝土结构抗震设计规程》（JGJ140－2004） 《建筑工程预应力施工规程》（CECS180：2005） 《后张预应力混凝土施工手册》 本方案适用范围 本方案用于指导河南省旅游服务中心主体大厦二层、三层和四层预应力梁的施工，其它部位预应力构件或预应力技术不在本方案范围内。
无粘结预应力技术施工方案
1 无粘结预应力技术施工方案 1.1应用部位 无粘结预应力技术在本标段主要应用在车站中部轨排孔段的预应力锚索支护。 1.2预应力锚索的构造 预应力锚索由锚固段、自由段、锚具三部分组成，在锚固段每米架设一架线环，两架线环中间设箍筋环，钢绞线束中间设两根注浆管，一根为一次常压注浆管，一根为二次高压注浆管。详见图1预应力锚索结构示意图。 图1 预应力锚索结构示意图 1.3 材料要求 （1）预应力锚索：一般使用的钢绞线采用高强度（1860MPa）低松弛无粘结钢绞线，其性能指标应符合中华人民共和国建筑工业行业《无粘结预应力钢绞线》JG161-2004。钢绞线在运输中应防止磨损。 （2）水泥：采用425号普通硅酸盐水泥。 （3）锚具：采用YLM15-2、YLM15-3、YLM15-5系列锚具，锚固性能的质量检验和合格验收应符合现行国家标准《预应力筋用锚具、夹具和连接器》GT/T14370及国家现行标准《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85规定。 （4）防腐润滑脂：符合《无粘结预应力筋专用防腐润滑脂》产品标准 （5）套管：高密度聚乙烯护套：不小于1.0mm。
（6）千斤顶：穿心式液压YDCW1000-200型千斤顶 1.4 施工工艺 1.4.1 工艺流程 图1 锚索施工工艺流程图 1.4.2施工工艺 ⑴施工准备 包括调试机械，测放钻孔孔位，安装钻机，钻机定位，岗前交底、培训等工作。 ⑵钻进
锚索施工紧接基坑土方开挖进行，基坑土方开挖采取分层开挖，当每层土方开挖至锚索孔位下0.5m高程时，平整开挖面后进行锚索施工。钻孔前，根据设计要求，定出孔位，做出标记，钻孔直径150mm，锚索水平方向孔距误差不大于100mm，垂直方向孔距误差不大于50mm。 钻孔孔深不小于设计尺寸，不大于设计长度的1%，钻孔底部的偏斜尺寸不大于锚索长度的2%，在钻孔过程中需用钻孔测斜仪控制钻孔方向。 调整钻机角度，上钻具。在钻进一定深度后，将钻具提离孔底，待钻渣排出后再继续钻进。 加接钻杆，钻进一根钻杆后，动力头停止钻进和旋转，停止往孔内送风，然后加接钻杆；钻到设计深度后，逐根拔出钻杆和钻具，将冲击器清洗好备用。 ⑶锚索的组装 锚索选用低松弛预应力钢绞线，每根锚索由3至5束7φ5钢绞线组成。钢绞线严格按设计尺寸下料，采用305mm砂轮切割机切断，每股长度误差不大于50mm。将自由段与锚固段分别作出标记，在锚固段范围内的锚索每隔1m 穿一个架线环，两架线环之间扎一道箍筋环。自由段的钢绞线放入套管内并涂防腐润滑油，在锚固端头部安好导向帽后，平顺放好待用。 ⑷锚索的安放 锚索放入钻孔之前，先确认锚索与孔位一致，将注浆管与锚索绑在一起一同放入钻孔中，注浆管底口距孔底50cm左右；注浆管1（常压注浆管）底口用黑胶布封住，注浆管2（高压注浆管）底口封堵严密，锚固段做成花管（孔眼φ6～φ8，间距0.5m）孔眼用黑胶布封口。 杆体放入角度与钻孔角度保持一致，放送用力均匀，避免左右摇摆，检查止浆密封装置定位是否准确，损坏者进行更换，经常检查排气管是否畅通。 ⑸注浆 锚索安放后，用注浆管1进行一次常压注浆，注浆材料采用水泥砂浆或水泥浆，水泥采用425号普通硅酸盐水泥。待一次注浆体初凝后，立即用注浆管2进行二次高压注浆，注浆材料采用纯水泥浆（水灰比为0.45～0.5）。 二次注浆时间根据注浆工艺通过试验确定。 为了提高浆体的早期强度，加入适量的早强剂。锚固段注浆采用孔底返浆法，将注浆管插入到距孔底50cm处，用压浆机将水泥（砂）浆通入注浆管注入孔
2017装修施工技术之无粘结预应力筋工
无粘结预应力筋工 1.1 本工艺标准适用于北京地区8度抗震设防的后张无粘结预应力混凝土结构。 2.1 材料及主要机具 2.1.1 制作无粘结筋用的钢丝和钢绞线应符合国家标准《预应力混凝土钢丝 》(GB5223 一85）、《预应力混凝土钢绞线》（GB5224?5）的规定。 2.1.2 无粘结筋的涂料层采用"专用建筑油脂"，其性能、产品质量指标应符 合湖南省标准局1983年6月6日发布，1983年7月1日试行"无粘结预应力筋用润滑防 锈脂技术条件"的要求。 2.1.3 无粘结筋包裹层材料采用低密度高压聚乙烯（温度在190℃时，融熔指 数为1.5～5范围内）。 2.1.4 已制作完毕的无粘结筋成品的质量要求应符合北京地区标准《无粘结 预应力混凝土结构体系（BUPC）设计与施工规作（试行）》（DBJ01-7-90）第二部 分第二章第2.2.5条的要求（见表4-44）。无粘结筋用钢丝、钢绞线、
不允许有死 弯，见死弯必须切断。钢丝应为通长，严禁有接头。 无粘结筋钢材、涂料层、包裹层质量要求及检验方法表 4 -44 顶次顶目允许偏差 (mm) 检查方法 涂料层 (建筑油脂) 外观每米用量饱满，不漏涂，厚度均匀不低于0.035k g 目测每批抽样两组，每组三根1m长，每根称重后，将塑料皮剖开，用机 油洗净，分别对钢丝或钢绞线及塑料套管称重，然后计算平均油脂重量，称重用天 平 包裹层 (高压聚乙烯) 外观壁厚每米重量光滑，破损率不超过3%，均匀 0.8～1.2mm 不低于0.03kg 目测每批 (以调整挤出机挤出量或牵引速度 为准) 抽样三组，每组3根1m长。用千分卡尺测量，测点选最薄和最厚处。每根测 点不少于2处，取其平均值，然后用天平称重计算平均重量 钢丝 (钢绞线) 力学性能复试抗拉强度不小于1570N/mm2，延伸率不小于4% (抗
如何判别缓粘结预应力钢绞线优劣
如何判别缓粘结预应力钢绞线优劣 一、引言 缓粘结预应力技术是继无粘结、有粘结预应力技术之后迅速发展起来的一项新型预应力技术。近年来，其以简便的施工工艺、优良的力学性能及耐久性在工程建设领域得到越来越广泛的应用。工民建领域应用最多，公路与铁路桥梁领域亦开展小规模示范应用，其应用效果得到设计单位、建设单位、施工单位广泛认可。 随着应用规模快速扩大，缓粘结预应力钢绞线生产企业也逐渐增多。然而，缓粘结预应力钢绞线技术含量高、生产工艺复杂，大部分企业无研发及技术实力，未掌握缓粘结预应力核心技术，只是简单模仿，甚至用无粘结预应力钢绞线生产工艺来生产缓粘结预应力钢绞线，所生产产品良莠不齐、有些甚至存在极大缺陷，存在严重质量隐患，极大影响了缓粘结预应力技术行业健康、良性、平稳发展。建设单位、施工单位、设计单位因对缓粘结预应力钢绞线接触相对较少，并不能完全判别缓粘结预应力钢绞线优劣及合格与否。另一方面，建设单位、施工单位因低价吸引，常采购了不合格产品而自身并未发觉、判别，造成不可挽回的损失。 鉴于以上，本文将专门针对此问题，阐述如何判别缓粘结预应力钢绞线优劣。 二、问题及判别 缓粘结预应力钢绞线核心技术在两个方面：一、缓凝粘合剂；2、护套。 2.1 缓凝粘合剂 缓凝粘合剂是该技术第一核心，是实现缓粘结预应力钢绞线施工阶段可自由张拉，固化后达到有粘效果的关键。现许多企业不掌握缓凝粘合剂核心技术，所生产产品存在诸多问题。 存在问题： 1、在张拉阶段，缓凝粘合剂固化过快，导致摩擦系数变大，预应力损失变大，有效应力达不到设计要求。甚至出现提前固化，张拉时钢绞线伸长值远远不够，进行张拉记录造假，存在极大安全隐患。 2、在张拉阶段虽可自由张拉，但在固化期到后长久不固化，导致在正常使用阶段，荷载施加后钢绞线与周围混凝土无法有效粘结，未达到有粘效果，对抗震及正常使用不利，存在严重安全风险。 存在以上问题的核心是生产企业未掌握核心技术，未掌握配方。有些企业缓凝粘合剂
无粘结力预应力施工工艺
无粘结预应力结构体系施工工艺 一、编制依据： JGJ/T92—93（无粘结预应力混凝土结构技术规程） 二、无粘结预应力结构体系施工工艺流程 支梁、板模板—→梁钢筋制安—→穿内梁预应力束（先纵向梁，后横向梁）—→梁预应力束定位（包括固定端）—→梁钢筋笼入模—→检查预应力束定位，—→板底筋制安—→铺板内预应力束（按编网顺序）—→板面筋制安—→板预应力束定位—→张拉端锚具预埋定位检查验收—→浇混凝土—→张拉端锚具处整理—→预应力张拉—→固锚、割束—→张拉端二次砼浇筑封锚。 （一）关键工序的施工要点 在上述工艺流程的多道工序中，模板制作安装，预应力束的穿铺定位，锚具的定位安装，砼的浇筑是整个施工的关健工序，这些工序的工艺能否满足要求，是保证工程质量，确保快速施工的关键。所以，要高度重视这些工艺的要求，掌握好施工要点。 （二）模板的制作安装 1、无粘结预应力大平板楼盖均具有梁粗、板厚等特点，顶架、模板的承压力较大，板厚为20—40厘米，因此，事先一定要进行精确地计算和支模系统的设计，保证模板体系的刚度，强度和稳定性。 2、要有可靠的支承面，支模时，一定要事先对基层进行处理，保证基层面对模板的承压力，要先浇好基层砼后再支模。楼层支模时，下层的支顶不得盲目拆除，最好等上层砼浇筑完三至七天后才完全拆除。总之要确保模板系统的刚度，不允许有下沉、变形现象，确保能正常施加预应力，减少预应力的损失。 梁模要顺直，优先采用耐水性好的夹板，施工时，可采用在一个柱网的工作面通铺梁底模，跳跨安装板底模，边轴上的模板一般等钢筋入模后再封模。也可按常规支好整体模板，钢筋笼穿好预应力束后整体入模。
3、模板安装的整体偏差不得超过“规范”要求，考虑到施加预应力时砼的“回复”作用，起拱高度不宜太大，一般控制在1/1000~1.5/1000之间，避免造成预应力损失过大。 （三）预应力束的穿、铺及定位 1、预应力束到场时，一定要严格分类，按编号成盘或顺直地分开堆放在通风干燥处，露天堆放时，应用木枋或其它东西架空垫好，保证不受雨水浸泡并通风，且用防雨布进行覆盖。 2、梁内预应力束穿设时，事先应在梁的侧边上将计算出的曲线矢高注上明显的标记，梁板内预应力束穿束时应用专门工具（一般用φ6圆钢做托钩），每5米左右一个托点顺直穿行，尽量避免预应力束与梁钢筋磨擦破损外包层。要按照事先编制的纵横梁顺序穿束，以免在交叉点或梁柱交叉点碰缠，以保证各节点的矢高点的位置；多跨连续板的铺束时，要注意纵横方向的铺放顺序，事先要计算出各矢高点的位置，并编好号（与板上“马凳”编号同步）明显标记于板模上。铺设时要平正、顺直，严禁缠绕、蛮力拖束，保证无粘结预应力束外包层完好。两方向交叉时，矢高点低的应先铺，避免两个方面的预应力束相互穿插铺放。所以，事先应编制预应力束铺设顺序图表，以便现场指导施工。 3、梁内预应力束的定位，一般采用Ф8钢筋加工成固定支架，按不同的矢高点焊接或绑扎在梁筋上，然后再将预应力束绑扎在固定支架上定位，板内预应力束的定位，采用Ф10的钢筋按矢高做成不同高度的“马凳”，将“马凳”固定在模板或板底筋上，然后再将预应力束绑扎在“马凳”上，为保险起见，宜在绑好束的“马凳”上再加“︹”式压筋，并绑牢。为保证无粘结预应力束的曲率，固定支架、马凳的间距应以1.5米~2.0米为宜，预应力束位置偏差，在板内为±5mm，在梁内为±10mm。 4、铺设预应力束应选派责任心强、文化素养较高的施工员，并固定一个专门的铺束班 组操作，以便保证预应力束铺设的质量及定位的可靠性。 （四）锚具的安装
2021年天津项目缓粘结预应力施工方案
缓粘结预应力梁施工 欧阳光明（2021.03.07） 专 项 施 工 方 案 编制人： 审核人： 有限公司 20年月日 目录 第一章编制依据 1 第二章工程概况 2 一、缓粘结预应力简介 2
二、本工程概况 3 三、相关设计要求 3 第三章施工准备 4 一、工程质量目标 4 二、工期安排 4 三、施工项目组织机构 4 四、技术准备 6 五、材料准备 6 六、机械准备 7 七、劳动力准备 8 第四章施工工艺流程 9 一、缓粘结钢绞线运输及保管 9 二、抽检取样 9 三、缓粘结预应力筋的制作 9 四、缓粘结预应力筋的铺设 10
五、缓粘预应力混凝土浇筑养护 10 六、缓粘结预应力筋的张拉 10 七、缓粘结预应力筋的张拉伸长值 11 八、缓粘结预应力筋的封锚 13 第五章质量保证措施 13 第六章安全技术与文明施工措施15
第一章编制依据 一、方案编制依据 1）设计图纸及业主提供的相关资料。 2）主体施工组织设计的相关要求。 3）中国建筑工业出版社出版的《建筑施工手册》。 4）建设部颁发的《建筑工程施工现场管理规定》。 5）《企业标准》及《质量保证体系文件》。 二、规范采用目录 1）GB50204《混凝土结构工程施工及验收规范》 2）03G1011《混凝土结构施工图平面整体表示方法制图规则和构造详图》3）GB50010《混凝土结构设计规范》 4）GB50300《建设工程施工质量验收统一标准》 5）JGJ140《预应力混凝土结构抗震设计规程》 6）GB/T5224《预应力混凝土用钢绞线》 7）CECS180:《建筑工程预应力施工规程》 8）JGJ92《无粘结预应力混凝土结构技术规程》 9）GB/T143702000《预应力筋用锚具、夹具和连接器》 10）JGJ85《预应力筋用锚具、夹具和连接器应用技术规程》 11）JG/T321《预应力用液压千斤顶》 12）JG/T319《预应力用电动油泵》 13）JGJ33《建筑机械使用安全技术规程》 14）天津市工程建设地方标准《缓粘结预应力混凝土结构施工技术规程》 第二章工程概况 一、缓粘结预应力简介 缓粘结预应力技术是预应力技术领域中的一个创新，近年来广泛用于大型体育场，结构复杂的会展中心，大跨度的物流中心、工厂等等。缓粘结预应力体系就是无粘结和有粘结两种体系的结合。在这种体系中预应力筋周围包裹着一种特定
后张法有粘接预应力混凝土梁
后张法有粘接预应力混凝土梁板结构监理实施细则 一、工程概况 1.梁板采用后张法有粘接部分预应力结构，混凝土强度等级为C40，预应力筋采用Φj15.24高强低松弛钢绞线，其抗拉强度标准值为1860Mpa，预应力筋的张拉控制应力为fcon＝1395Mpa,采用0－0.1fcon－1.00fcon张拉模式，单根钢绞线的张拉控制力为195.3KN，不采用超张拉。 2.张拉段锚具采用QMV扁锚，一端锚固，一端张拉。 3.当预应力混凝土梁的混凝土强度达到设计强度80％后方可进行预应力张拉，张拉端直接用混凝土封锚。 4.所有预应力筋张拉端锚具应凹入建筑物侧表面，预应力筋张拉端与固定端可根据布置方便决定。 5.在结构的施工和使用过程中，不得在预应力混凝土梁上任意开洞和钻孔。在预应力筋的锚固区，不能凿除封锚区混凝土。 6.在混凝土浇筑过程中，应特别注意预应力钢筋张拉端和锚固端混凝土的振捣，确保混凝土密实。 二、监理依据 1.《混凝土结构工程施工质量验收规范》（GB50204－2002）； 2.预应力混凝土结构抗震设计规范》（JGJ140－2004）； 3.混凝土结构设计规范》（GB50010－2002）； 4.建筑抗震设计规范》（GB50011-2010). 三、材料监理 1.材料进场检验 预应力材料包括预应力筋、锚具、夹具、连接器、金属螺旋管。这些材料进场后都要进行检验，检验项目有：包装、标志、合格证、质量证明书和说明书；表面质量；尺寸、外形；预应力筋力学性能；金属螺旋管径、刚度和抗渗漏检验。锚具、夹具、硬度在国家标准GB/T14370-93中没有做硬性规定，应向供方索要产
品硬度标准和权威的认可证明，如设计文件有规定，应按设计执行。预应力材料进场前还要核对预应力筋是否与锚具匹配。 2.预应力材料的临时防护检查 预应力材料进场直至灌浆期间应定期对材料的临时防护进行检查。临时性的防护措施应不影响安装操作的效果和永久性防锈措施的实施。 四、设备监理 1.张拉机具设备数量应能满足施工进度计划和对称张拉的需要。 2.张拉机具设备应与锚具配套使用。 3.千斤顶与压力表的配套检验，确定张拉力与压力表读数之间的关系曲线。 4.注意千斤顶与压力表配套检验的有效期。 五、预应力筋制作、管道预留监理 1.预应力筋的制作 （1）下当遇孔洞时，预应力钢筋可采取整体平移的方法布置。预应力钢筋在梁板中采用抛物线形状布置，开料时每跨需考虑一倍梁高或板厚的曲线增量。 （2）预应力梁板钢筋安装次序如下： a.绑扎梁钢筋； b.安装板非预应力底筋，板底长跨底筋放在短跨底筋之上； c.先安装板长跨方向预应力筋，再安装板短跨方向预应力筋； d.安装板普通钢筋负筋，最后组装张拉锚具及承压板。 （3）预应力筋编束应检查预应力筋强度是否相同和有无缠绕现象。 2.管道安装 （1）管道座标应符合相关规范要求要求； （2）管道固定要牢固、接头不渗水；
有粘结后张法预应力混凝土施工工艺标准
有粘结后张法预应力混凝土施工工艺标准 1适用范围 本工艺标准适用于一般工业与民用建筑现场后张法有粘结预应力混凝土结构工程施工。 2施工准备 2.1 材料 2.1.1 预应力筋:宜采用的预应力筋有高强钢丝、钢绞线，也可采用热处理钢筋等，其品种、规格、直径，必须符合设计要求及国家标准，应有出厂质量证明书和进场复试报告。 2.1.2 预应力筋的锚具、夹具和连接器:常用的有锥形锚、镦头锚、钢筋螺纹锚具、OVM锚具等应符合设计及应用技术规程的要求，应有出厂合格证，进入施工现场应按《混凝土结构工程施工质量验收规范》（GB50204—2002）的规定进行外观质量验收、硬度检验和组装件的静载试验。（对于一般工程的锚具进场验收，其静载试验也可由锚具生产厂提供试验报告） 2.1.3 金属螺旋管：预应力混凝土用金属螺旋管的尺寸和性能应符合国家现行标准和设计要求。应有产品合格证、出厂检验报告和进场复试报告。 2.1.4 灌浆用的水泥不得低于32.5级、普通硅酸盐水泥应有可靠的质量依据。 2.2 主要机具有：液压拉伸机、电动高压油泵、压力表、灌浆机具、钢丝液压镦头器、试模等。 2.3 作业条件 2.3.1 熟悉图纸，根据设计要求确定预应力筋孔道成型的方法。并进行技术交底。 2.3.2 施加预应力的拉伸机已经过配套校验并有记录。压力表已经过校验并在规定的检验周期内。张拉前试车检查张拉机具与设备是否正常、可靠，灌浆机具准备就绪。 2.3.3 灌浆用水泥浆（或砂浆）的配合比以及封端混凝土的配合比已经试验确定。 2.3.4 张拉的两端应有安全防护措施。 2.3.5 将预应力筋的张拉吨位与相应的压力表指针读数、钢筋计算伸长值写在牌上，并挂在明显位置处，以便操作时观察掌握。 2.4 作业人员 钢筋工、焊工、水泥工、机械操作工等工种，焊工和机械工应持证上岗，焊工合格证应在有效期限内。 3 操作工艺 3.1 工艺流程（见下页） 3.2操作细则 3.2.1安装底模和非予应力筋 3.2.2 按设计要求规定，各种孔道成型方法的工艺要点： 3.2.2.1 钢管抽心法：主要用于直线孔道，钢管用钢筋井字架固定位置，并与钢筋骨架扎牢，钢管接头用套管连接，砼浇注时每隔一定时间转动钢管一次。抽管时间宜控制在砼初凝之后，终凝之前进行，抽管顺序宜先上后下。 82
无粘结预应力混凝土施工标准
无粘结预应力混凝土施工 1. 编制依据： 混凝土结构工程施工质量验收规范（GB 50204—2002） 无粘结预应力混凝土结构技术规程（JGJ/T92—93） 2. 目标： 确定无粘结预应力施工过程，对影响质量的因素加以控制，确保施工过程在受控状态下进行。 3. 职责 3.1 经营部将合同有关要求向其他相关部室交底、协调合同履行和合同变更应起的纠纷。 3.2 物资部负责材料、设备的采购工作。 3.3 技术部负责工程项目的图纸会审，施工组织设计的编制。 3.4 工程部是组织施工的重要部门。 3.5 安置部负责对施工过程的安全质量工作进行检查和监督。 3.6 认识教育部负责公司管理人员、操作工人的培训、取证工作。 4. 输入： 4.1 材料的检验 4.1.1 无粘结预应力筋的检验。无粘结预应力筋出厂应有合格证外观检验，每个用户每次同规格订货为一检验批，且每批重量不大于30t,每批抽三根，每根长1m，进行外观检验。力学性能检验，进场时还应按30t一批，每根长1m, 进行力学性能检验（检验极限强度、屈服强度、伸长率等）。 4.1.2 无粘结预应力筋锚具的检验。无粘结预应力筋锚具出厂应有合
格证，不超过1000套为一批。 4.1.2.1 外观检验：从每批中抽取10%但不少于10套锚具检查其外观和尺寸。 4.1.2.2 硬度检验：从每批中抽取5%但不少于5套锚具进行硬度检验。 4.1.2.3 静载锚固性能检验：经过上述两项检验合格后，应从同批中抽取锚具，组成3各预应力筋锚具组装件，进行静载锚固性能检验。 4.2 张拉设备的校准：预应力筋的张拉采用YCQ20型前卡式千斤顶和ZB0.8—50型油泵配套使用。张拉设备的检校期限不宜超过半年。当张拉设备出现反常现象或千斤顶检修后，应重新校验。 4.3 从事预应力施工的人员，要经过岗前培训，考试合格后发预应力施工操作证，方可进行预应力的施工。 5. 无粘结预应力工艺流程操作规程 5.1 无粘结预应力筋下料、组装 5.1.1 无粘结预应力筋按规定取样送检合格后，根据公司技术部下发的料表进行定长下料。下料时使用砂轮锯切断，不得采用电、气焊切断。 5.1.2 合格的无粘结预应力筋不得有接头，机械损伤，不得形成死弯，断面要平齐，不能有毛刺或涂头，如发现破皮现象及时修补。 5.1.3 单端张拉的无粘结预应力筋要进行固定端组装。要求组装后预应力筋必须露出挤压套尾端5mm以上。 5.1.4 加工后的预应力筋按照梁号、板号进行预应力筋的编号，编组以及标识。 5.1.5 预应力筋铺放在干燥平整的地方，下面要有垫木，上面要有防雨措施，堆放的预应力筋严禁碰、杂以免出现破皮。 5.2 无粘结预应力筋的铺放帮扎和节点的组装
14-16缓粘结预应力技术及其工程应用定稿
14 产品与技术 Building Structure We learn we go 缓粘结预应力技术及其工程应用（一） 吴转琴，李佩勋，尚仁杰，范蕴蕴，张利军/中冶建筑研究总院有限公司 [摘要] 缓粘结预应力技术是在克服有粘结和无粘结预应力的缺点，并继承其优点的基础上发展起来的一项预应力技术。介绍了缓粘结预应力的技术特点和技术关键、我国的发展现状以及相关规范编制情况等，通过8个典型工程介绍了该项技术在混凝土结构工程中的应用情况。 [关键词] 缓粘结预应力；有粘结预应力；无粘结预应力；预应力混凝土；胶粘结 0 引言 缓粘结预应力技术是在有粘结和无粘结之后发展起来的一种新的预应力技术[1]，具有无粘结预应力技术施工方便、造价低和有粘结预应力技术结构延性好、抗震性能优等特点。日本在1987年开始研制缓粘结预应力筋，并于1996年开始应用于桥梁的横向预应力部位，2001年应用在桥梁的纵向预应力部位。我国铁路桥梁也在20世纪90年代中期开始研究采用缓凝砂浆作为胶粘剂[2-4]的缓粘结预应力技术。2002年前后，中冶集团建筑研究总院[5-7]和天津市建筑科学研究院[8] 独自开始用环氧树脂作为胶粘剂研制缓粘结预应力筋。2006年中冶集团建筑研究总院缓粘结预应力钢绞线生产线研制成功[9]，并在工程中应用，2008年相关行业标准立项并开始编制，2009年被列为住房和城乡建设部新技术推广项目。 1 缓粘结预应力技术特点 缓粘结预应力筋构造见图1，在预应力筋的外侧、外包护套内部包裹一定厚度的特殊胶凝材料，其前期相当于无粘结的防腐油脂，具有一定流动性及对钢材有良好的附着性。经挤压涂包工艺将预应力筋及外包护套内的空隙填充并紧密封裹，随时间推移胶凝材料逐渐固化，与预应力筋、外包护套之间产生粘结力。外包高强护套材料表面通过机械压成如波纹管状的波纹，当胶凝材料完全固化后，通过缓粘结粘合剂凹凸不平的压痕与周围混凝土咬合，预应力筋不能在混凝土中自由滑动，缓粘结预应力便产生有粘结预应力筋的力学效果。同时，它具有无粘结预应力技术简便宜行的施工优点，克服有粘结施工工艺复杂、预应力节点使用条件受限的弊端，因此，缓粘结预应力技术具有广泛的应用前景。从缓粘结预应力混凝土的咬合锚固原理可以看出，缓粘结预应力技术的关键有2点：首先是可以控制固化时间的缓粘结粘合剂，使预应力筋前期像无粘结筋一样可以自由滑动和张拉；其次是缓粘结钢绞线外包护套的压痕，只有通过压痕才可以使钢绞线与混凝土紧密咬合，可靠粘结，达到有粘结预应力的粘结效果和力学性能。 《混凝土结构设计规范》（GB50010—2002）对预应力 混凝土框架梁抗震提出要求：宜采用有粘结预应力技术，主要是为了提高结构延性和抗震能力，缓粘结预应力混凝土结构如果可以达到有粘结预应力混凝土结构的粘结能力和延性，就可在许多情况下替代有粘结预应力技术，避免有粘结预应力混凝土框架梁施工和构造的困难。 B-B 图1 缓粘结预应力筋示意图（A-A 凹痕断面；B-B 凸肋断面） 2 缓粘结预应力技术相关标准 随着国内缓粘结预应力技术研究的不断深入，该项技术已趋向成熟，国内已有多项工程采用，工程各方迫切需要规范缓粘结预应力筋的产品技术参数以及缓粘结预应力混凝土结构设计、施工和验收的标准。结合缓粘结预应力技术的研发和推广应用，中冶建筑研究总院和中国京冶工程技术有限公司先后于2007年和2008年在住房和城乡建设部申请了缓粘结预应力技术的三项标准《缓粘结预应力混凝土结构技术规程》、《缓粘结预应力钢绞线用胶粘剂》及《缓粘结预应力钢绞线》主编工作。目前，2项产品标准已经完成了征求意见稿，技术规程完成了初稿。 《缓粘结预应力钢绞线用胶粘剂》规定了缓粘结预应力钢绞线专用粘合剂的术语定义、型号及标记、技术要求、试验方法、检验规定、标志、包装、贮存和运输。特别对粘合剂的张拉适用期和固化时间给出了明确的定义，对固化后粘合剂的弯折强度、抗压强度和拉剪强度给出了规定，根据目前研究成果，粘合剂的弯折强度可以达到20MPa ，抗压强度可以达到50MPa ，拉剪强度可以达到10MPa 。 《缓粘结预应力钢绞线》规定了缓粘结预应力钢绞线的术语与定义、产品标记、技术要求、生产工艺、试验方法、检验规则以及包装、标志、运输、贮存等。特别是给出了缓粘结预应力钢绞线外包护套肋痕深度的要求、缓粘结胶粘剂涂层的数量要求等，目前生产的缓粘结钢绞线肋痕深度达到1.5mm ，缓粘结粘合剂在涂塑前的外径达到19.5mm ，最薄
有粘结预应力工程施工方案(完整版)
有粘接预应力混凝土 施 工 方 案 XX建筑工程公司 年月日
本工程结构体系为框架一剪力墙结构。采用了部分预应力混凝土框架梁，跨度为23.00m。本工程预应力梁共计4根梁，采用后张有粘结预应力混凝土技术。根据设计要求，为确保工程施工质量，特确定本工程有粘结预应力分项工程方案如下： (一)、预应力专项施工工艺 1.材料 本工程预应力筋采用标准强度fptk=1860N/mm2，公称直径 =15.24，弹性模量Ey=1.95×105MPa的高强度低松驰钢绞线，均采用两端张拉，锚固体系采用HVM群锚体系，包括锚垫板、螺旋筋、锚环和夹片。锚具质量应符合国标GB50204—92有关规定的要求。 2.设备的选用 本工程均采用HVM15群锚体系，故张拉设备配套采用YCW—250型液压千斤顶及配套的高压油泵，油压精度1.5级，灌浆采用高压砂浆灌浆机。 3.材料及设备复检 (1).预应力钢绞线的检验 对使用的预应力钢绞线质量审核包括：出厂质量证明书、见证取样检测。 检验内容： A.出厂质量证明书或试验报告单。 B.外观检查：逐盘（卷）检查。有粘结预应力钢绞线捻距应均匀，切断后不松散，其表面不得带有油污、锈斑或机械损伤，允许有轻微的浮锈。 C.标牌检查：钢材品种、直径、强度级别、重量、出厂日期。 D.抽取试样由有资质的单位作力学性能试验，3根1组。由于总重量小于60t，故只做1组。 (2).预应力锚具的检验 预应力锚具：根据（GB/T14370—93）中I类锚具的要求，采用HVM群锚体系。张拉端采用HVM15—7/8/9型锚具。 对使用的锚具质量审核包括：出厂合格证、进行见证取样检测。 检验内容： A.出厂质量证明书或试验报告单 B.外观检查：抽取8套锚具，检查锚环、夹片外形尺寸及表面质量应全部符合产品标准，锚垫板外形尺寸应符合产品标准。

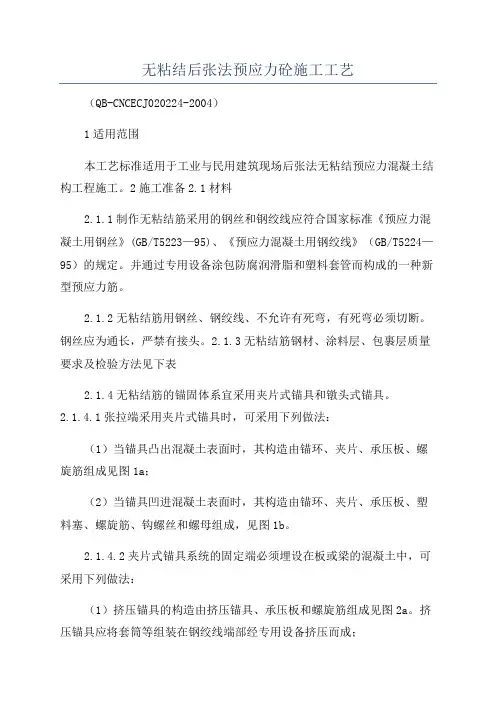

1.14 无粘结后张法预应力砼施工工艺
1.14 无粘结预应力施工工艺标准 1 适用范围 本工艺标准适用于工业与民用建筑现场后张法无粘结预应力混凝土结构工程施工。 2 施工准备 2.1 材料 2.1.1 制作无粘结筋采用的钢丝和钢绞线应符合国家标准《预应力混凝土用钢丝》 (GB/T5223—95)、《预应力混凝土用钢绞线》（GB/T5224—95）的规定。并通过专用设备涂包防腐润滑脂和塑料套管而构成的一种新型预应力筋。 2.1.2 无粘结筋用钢丝、钢绞线、不允许有死弯，有死弯必须切断。钢丝应为通长，严禁有接头。 2.1.3 无粘结筋钢材、涂料层、包裹层质量要求及检验方法见下表 2.1.4 无粘结筋的锚固体系宜采用夹片式锚具和镦头式锚具。 2.1.4.1 张拉端采用夹片式锚具时，可采用下列做法： （1）当锚具凸出混凝土表面时，其构造由锚环、夹片、承压板、螺旋筋组成见图1a； （2）当锚具凹进混凝土表面时，其构造由锚环、夹片、承压板、塑料塞、螺旋筋、钩螺丝和螺母组成，见图1b。 2.1.4.2夹片式锚具系统的固定端必须埋设在板或梁的混凝土中，可采用下列做法： （1）挤压锚具的构造由挤压锚具、承压板和螺旋筋组成见图2a。挤压锚具应将套筒等组装在钢绞线端部经专用设备挤压而成； （2）焊板夹片锚具的构造由夹片锚具、锚板与螺旋筋组成见图2b。该锚具应预先用开口式双缸千斤顶以预应力筋张拉力的0.75倍预紧力将夹片锚具组装在预应力筋的端部；
（3）压花锚具的构造由压花端及螺旋筋组成见图2c 。 2.1.4.3镦头锚具系统的张拉端和固定端可采用下列做法： （1）张拉端的构造由锚环、螺母、承压板、塑料保护套和螺旋筋组成见图3a 。 （2）固定端的构造由镦头锚板和螺旋筋组成见图3b 。 2 (a)夹片锚具凸出混凝土表面 3 4 (b)夹片锚具凹进混凝土表面 图1 夹片锚具系统张拉端构造 1—夹片；2—锚环；3—承压板；4—螺旋筋； 5—无粘结预应力筋；6—塑料塞；7—钩螺丝和螺母 （b ）焊板夹片锚具 （a ）挤压锚具 图2 夹片式锚具系统构造 1 － 夹片； 2 － 锚环； 3 － 承压板； 4 － 螺旋筋； 5 － 无粘结预应力筋； 6 － 压花端 （c ）压花锚具
