螺纹外径公制
李少波的螺纹外径公制和英制管螺纹标准螺纹换算标准
①公称螺纹外径：分公制和英制两种
ZG是锥管的汉语拼音第一个字母。就是锥管螺纹的意思。3/4是四分之三英寸。是指管子的内径是3/4英寸。准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。现在的国标规定ZG3/4″螺纹内径是20毫米。它的表示方法应该是：ZG3/4″。其中（″）是英寸的代表符号。
一英寸等于25.4毫米。一英寸等于8应分。3/4的来历是6/8=3/4。俗称6分。
同样ZG1/2″螺纹的管子内径≈15毫米。俗称4分。
ZG1″螺纹的管子内径≈25毫米。俗称1寸。
ZG11/2″螺纹的管子内径≈32毫米。俗称1寸半。.....。
锥管螺纹只用于液压系统连接；而管螺纹G3/4″只用于水管连接。锥管螺纹与管螺纹极为相似，区别只在锥度上。管螺纹都是英制的！！！！！
英制螺纹1/2的大径就是1/2英寸,而管螺纹的1/2指的是管子的内孔
日本工业标准使用公制。JIS有明确的规定。
螺纹分二类，普通螺纹和管螺纹。UN是普通螺纹，他的螺压角为60度。GP 是管螺纹，他的螺压角为55度。
3/8"-20BSF ，表示是惠氏细牙螺纹，螺纹的公称直径是3/8"（单位：英寸），对应的每英寸牙数是20。BSF表示惠氏细牙，BSW 表示惠氏粗牙。
螺丝的英制与公制区别......用扣规量，与公制牙型吻合是公制螺纹，与英制螺纹吻合是英制螺纹。
也可以用卡尺量螺纹的外径，和螺距。
公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米为单位，如0.5,0.75,1,1.5,2,3,等等
英制螺纹外径是以英寸为单位，（每英寸等于25.4毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径读数常带不规则的小数。
英制螺距是用每英寸含多少个牙表示。把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。
测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。测公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距。

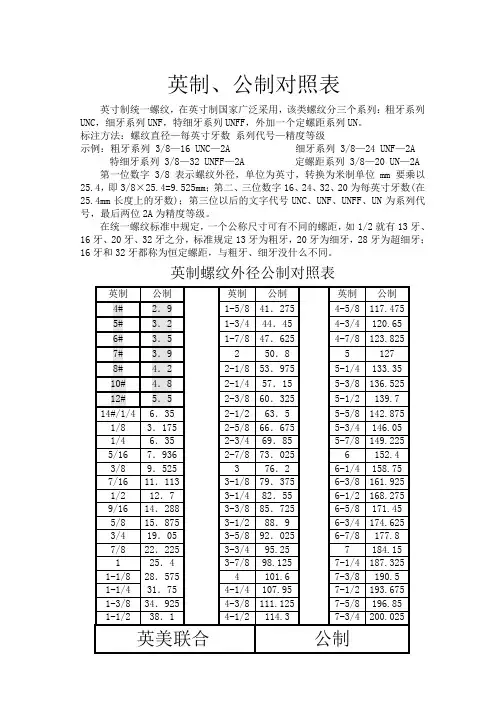

英制分三系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级
比如：粗牙系列3/8—16 UNC—2A
细牙系列3/8—24 UNF—2A
特细牙系列3/8—32 UNFF—2A
定螺距系列3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.
4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
攻英制螺纹：
3/16"～5/8"铸铁与青铜：底孔=25(d-1/n)，
钢与黄铜：底孔＝25（d-1/n)+0.1
3/4"～11/2"铸铁与青铜：底孔=25(d-1/n)，
钢与黄铜：底孔＝25（d-1/n)+0.2
式中：d--螺纹公称直径（英制寸）
n--(每英制寸牙数）。
你的如果是粗牙的而且是铸铁，就是25（3/8-1/16）=7.8mm
公制螺纹→ 常用规格有2；2.3；2.5；2.6；2.9；3 ；3.1；3.5；4；4. 2；4.5；4.8；5；6 ；
8；10；12；14；16；20 。单位mm(毫米）。
英制螺纹→常用规格有2#；4#；6#；8#；10#；12#；1/4；7/32；5/16；3 /8；1/2；9/16；3/4 。单位in (英寸）。
②牙数/牙距：
牙数定义→ 一英寸（25.4mm）长度中所含牙纹的个数。
牙距定义→ 相邻两螺纹间的距离值。
牙数、牙距换算→ 牙距=1英寸/牙数
③公称长度：螺钉组合件的长度测量方法参见“我司常用螺钉长度测量方法”，其钉长不受所配垫圈的影
响；公称长度分公制和英制两种。
公制公称长度→ 常用值有5、6、6.5、7、8、9、9.5、10、11、12、13、14、15、16、18、19、20、21、25、28、30、31、32、35、40、42、45、50、55、60、65、70、75、80、85、90、95 、100、110、120。单位mm(毫米）。
英制公称长度→ 常用值有1/4、5/16、3/8、7/16、1/2、5/8、3/4、1、2、3；单位in（英寸）。
④头型：用字母来表示头型的种类，可参看“螺钉头型分类”。
⑤牙型/尾型：用字母来表示牙型/尾型的种类，可参看前文“常用螺钉牙型/尾型分类”。
⑥组合代码：参照“ 我司常用螺钉组合件的种类”，表示形式为“=1、=2、=3”。
⑦槽型：参看前文“我司常用螺钉槽型分类”，十字槽或无槽（如冲六角头螺钉）此处无需标注，其它槽型
需用文字说明。
⑧特殊标注：一般情况无需标注，表达其特征时在此位置用文字进行描述。
举例：螺钉规格名称描述为“6-1.0x16TM=1±Φ12.5串塑料垫圈”，其含义是“6”为螺钉螺纹公称直径；
“1.0为螺纹牙距；“16”为螺钉公称长度值；“T”表示其头型为扁圆头；“M”表示其牙型/尾型为机丝牙类；“=1”为组合代码；“±”表示其槽型为“±槽”也可用“加减槽”表示；“Φ12.5串塑料垫圈”为特殊标注，特别注明此螺钉其头径值为Φ12. 5，所串垫圈为一塑料垫圈。管螺纹是用英寸表示，1英寸=25.4mm,你可以直接把英寸换算成公制的毫米
管螺纹与标准螺纹换算标准
尺寸代号（in) 每英寸牙数n 螺距p 螺纹直径
大径D、d小径D1、d1 1/16 28 0.907 7.723 6.561
1/8 28 0.907 9.728 8.566
1/4 19 1.337 13.157 11.445
3/8 19 1.337 16.662 14.95
1/2 14 1.814 20.955 18.631
5/8 14 1.814 2.911 20.587
3/4 14 1.814 26.441 24.117
7/8 14 1.814 30.201 27.877
1 11 2.309 33.249 30.291
1-1/8 11 2.309 37.897 34.939
1-1/4 11 2.309 41.91 38.952
1-1/2 11 2.309 47.803 44.845
1-3/4 11 2.309 53.746 50.788
2 11 2.309 59.614 56.656 2-1/4 11 2.309 65.71 62.752 2-1/2 11 2.309 75.184 72.226 2-3/4 11 2.309 81.534 78.578
3 11 2.309 87.88
4 84.926 3-1/2 11 2.309 100.33 97.372 4 11 2.309 113.03 110.072
5 11 2.309 138.43 135.472
6 11 2.309 163.83 160.872 注：1in=25.4mm
1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹
Rp—与圆锥外螺纹配合的圆柱内螺纹
R—圆锥外螺纹
标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：
圆锥内螺纹：Rc1/2
左旋圆柱内螺纹：Rp1/2—LH
圆柱内螺纹与圆锥外螺纹的配合：Rp2/R2
2、非螺纹密封的管螺纹标记如下：
A级外螺纹：G1/2A
内螺纹：G1/2
左旋B级外螺纹：G1/2B—LH
螺纹副G1/2G1/2A
公制螺纹(MM牙)
牙深=0.6495*牙距P
(牙角60度)
内牙孔径= 公称直径-1.0825*P
M20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙) (公称直径20mm) (牙距2.5mm)
(内螺纹配合等级6H)
(外螺纹配合等级7g)
左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙) (公称直径20mm) (牙距1.5mm)
美制螺纹
(统一标准螺纹)
牙深= 0.6495*(25.4/每寸牙数)
(牙角60度)
3/4-10UNC-2A
(UNC粗牙)(UNF细牙)
(1A 2A 3A 外牙公差配合等级)
(1B 2B 3B 内牙公差配合等级)
UNC美制统一标准粗牙螺纹
外径3/4英吋,每英吋10牙
外牙2级公差配合
管螺纹(英制PT)
牙深= 0.6403*(25.4/每吋牙数)
(牙角55度)
PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/16 3/4英吋管用,每英吋14牙
管螺纹
(PS直螺纹)(PF细牙)
牙深= 0.6403*(25.4/每吋牙数)
(牙角55度)
PS 3/4-14 (直形管螺纹)
PF1 1/8-16 (直形管螺纹)
(细牙)
直形管螺纹
3/4英吋管用,每英吋14牙
1 1/8英吋管用,每英吋16牙
管螺纹(美制NPT)
(牙角60度)
NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/16
3/4英吋管用,每英吋14牙
梯形螺纹
(30度公制)
TM40*6 公称直径40mm 牙距6.0mm
梯形螺纹
(29度爱克姆螺纹)
TW26*5 外径26mm,每英吋5牙
方形螺纹
车牙的计算
考虑条件计算公式
公制牙与英制牙的转换每吋螺纹数n = 25.4 / 牙距P
牙距P = 25.4 / 每吋螺纹数n
因为工件材料及刀具所决定的转速转速N = (1000周速V ) / (圆周率p * 直径D )
因为机器结构所决定的转速
刀座快速移动加减速的影响
下刀点与退刀点的计算
(不完全牙的计算) 下刀最小距离L1
L1 = (牙距P ) * (主轴转速S ) / 500
退刀最距离L2
L2 = (牙距P ) * (主轴转速S ) / 2000
牙深及牙底径d 牙深h =0.6495 * P
牙底径d =公称外径D - 2 * h
例题：车制外牙3/4"-10UNC20mm长
公制牙与英制牙的转换牙距P = 25.4 / (吋螺纹数n)
P = 25.4 / 10 = 2.54mm
因为工件材料及
刀具所决定的转速外径D = 3 / 4英吋= 25.4 * (3/4) =19.05MM 转速N = (1000周速V) / (圆周率p * 直径D )
N = 1000V / pD = 1000 * 120 / (3.1416*19.05)
=2005 rpm (转/分)
因为机器结构所决定的转速
N = 4000/2.54 = 1575 rpm
综合工件材料刀具及机械结构
所决定的转速N = 1575 转N = 2005转
两者转速选择较低者,即1575转
刀座快速移动加减速的影响
下刀点与退刀点的计算
(不完全牙的计算) 下刀最小距离L1
L1 = (牙距P) * (主轴转速S) / 500
L1 = 2.54*1575/500=8.00mm
退刀最小距离L2
L2 = (牙距P) * (主轴转速S) / 2000
L2 = 2.54*1575/2000=2.00mm
牙深及牙底径d 牙深径d = 公称外径D-2*h =19.05-2*1.65 = 15.75mm
螺纹的配合等级
二、螺纹配合等级：
螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：
1B、2B和3B级，全部都是间隙配合。等级数字越高，配合越紧。在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：
1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。1A级公差
比2A级公差大50%，比 3A级大75%，对内螺纹来说，2B级公差比2A 公差大30%。1B级比2B级大50%，比3B级大75%。
（二）、公制螺纹，外螺纹有三种螺纹等级：4h、6h和6g，内螺纹有三种螺纹等级：5H、6 H、7H。（日标螺纹精度等级分为I、II、III三级，通常状况下为II级）在公制螺纹中，H和h的基本偏差为零。G的基本偏差为正值，e、f和g的基本偏差为负值。如图所示：
1、 H是内螺纹常用的公差带位置，一般不用作表面镀层，或用极薄的磷化层。G位置基本偏差用于特殊场合，如较厚的镀层，一般很少用。
2、g常用来镀6-9um的薄镀层，如产品图纸要求是6h的螺栓，其镀前螺纹采用6g的公差带。
3、螺纹配合最好组合成H/g、H/h或G/h，对于螺栓、螺母等精制紧固件螺纹，标准推荐采用6H/6g的配合。
（三）、螺纹标记
螺纹的种类和标注
（2006-03-13 16:32:20 ）
1 螺纹的种类
螺纹按用途可分为联接螺纹和传动螺纹两类。常用标准螺纹的种类及用途可参看表1。
2 螺纹联接的画法
如图2在剖视图中，内、外螺纹结合部分按外螺纹画，其余部分仍用各自的画法表示。内、外螺纹的大、小径的粗细实线应分别对齐。
3 螺纹的代号标注
在图样上螺纹需要用规定的螺纹代号标注，除管螺纹外，螺纹代号的标注格式为：
特征代号公称直径×螺距(单线时)
旋向
导程(P螺距)(多线时)
管螺纹的标注格式为：特征代号；；尺寸代号；旋向
其中，右旋螺纹省略不注，左旋用“ LH”表示。
4 螺纹标记的标注
当螺纹精度要求较高时，除标注螺纹代号外，还应标注螺纹公差带代号和螺纹旋合长度。
螺纹标记的标注格式为：
螺纹代号—螺纹公差带代号(中径、顶径)—旋合长度
有关标注内容的说明：
1.公差带代号由数字加字母表示(内螺纹用大写字母，外螺纹用小
写字母)，如7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。
2.旋合长度规定为短(用S表示)、中(用N表示)、长(用L表示)三
种。一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度(N)确定。必要时，可加注旋合长度代号S或L，如
“M20-5g6g－L”。特殊需要时，可注明旋合长度的数值，如
“M20-5g6g－30”。
5 螺纹标记在视图上的标注方法
如表1中图例，除管螺纹外，在视图上螺纹标记的标注同线性尺寸标注方法相同；而管螺纹是用指引线的形式，指引线应从大径上引出，并且不应与剖面线平行。
表1中标注的说明：
1.M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差
带中径5g，大径6g，旋合长度按中等长度考虑。
2.M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，
螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。
3.G1表示英制非螺纹密封管螺纹，尺寸代号1 in，右旋。
4.Rc 1/2表示英制螺纹密封锥管螺纹，尺寸代号1/2 in，右旋。
5.Tr20×8(P4)表示梯形螺纹，公称直径20，双线，导程8，螺距4，
右旋。
6.B20×2LH表示锯齿形螺纹，公称直径20，单线，螺距2，左旋。
点击此处：以获得带文本搜索器的该文页面
1 普通螺纹
GB/T 4459.1-1995采用了GB 197-81《普通螺纹公差与配合》中规定的标记，该标记由三大部分组成：
而GB 133-74中关于螺纹的标记，由两个部分组成。
它们具有相同点：
细牙螺距都不注出；
?右旋螺纹不注出右字，但左旋螺纹必须注“左”字，或用“LH”表示；
?在规格代号中，注出螺距表示该螺纹是细牙螺纹，不注出螺距便是粗牙螺纹。
而它们的不同点在于：
?“旋向”的位置由原精度等级后面移到规格代号中的螺距的后面；
?旧标准中反映螺纹的精度高低是用精度代号表示，新标准改用公差带代号表示；
?旧标准中规定了3级精度螺纹，在图样上允许省略不注出，新标准不再简化；
?新标准增加了旋合长度代号；
?6H表示螺纹的公差带代号，H6表示尺寸公差带代号，两者不能混淆。
梯形螺纹
GB/T 4459.1-1995采用了GB 5796.4-86《梯形螺纹公差》所规定的螺纹标注，它由梯形螺纹代号、公差带代号及旋合长度代号组成，与普通螺纹的标注相类似，细节略有不同。
对梯形螺纹中的多线螺纹GB 784～785-65与GB 5786.4-86有所不同，使用时要加以注意。
