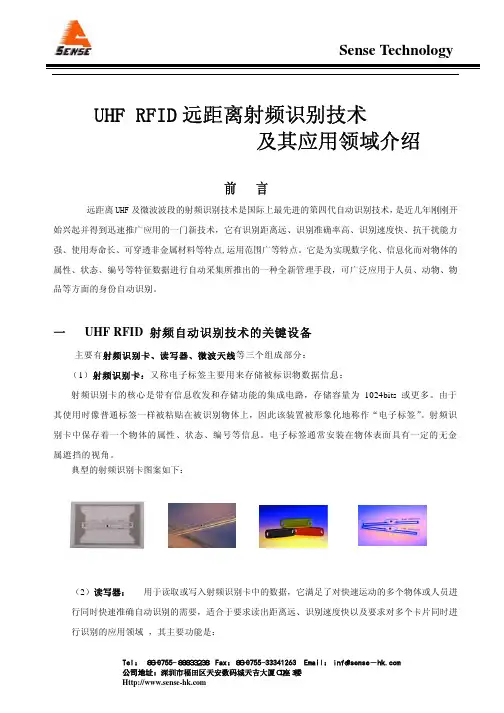

UHF RFID射频识别技术的介绍 及其应用领域
UHF RFID射频识别技术的介绍及其应用领域
微波射频识别（UHF RFID）技术是国际上最先进的第四代自动识别技术，是近几年刚刚开始兴起并得到迅速推广应用的一门新技术，它有识别距离远、识别准确率高、识别速度快、抗干扰能力强、使用寿命长、可穿透非金属材料等特点,运用范围广等特点。它是为实现数字化、信息化而对物体的属性、状态、编号等特征数据进行自动采集所推出的一种全新管理手段，可广泛应用于人员、动物、物品等方面的身份自动识别。
一、微波射频自动识别(UHF RFID)的关键设备主要有射频识别卡、读写器、微波天线等三个组成部分：
（1）射频识别卡：又称电子标签主要用来存储被标识物数据信息：射频识别卡的核心是带有信息收发和存储功能的集成电路，存储容量为1024bits
或更多。由于其使用时像普通标签一样被粘贴在被识别物体上，因此该装置被形象化地称作“电子标签”。射频识别卡中保存着一个物体的属性、状态、编号等信息。电子标签通常安装在物体表面具有一定的无金属遮挡的视角。
（2）读写器：用于读取或写入射频识别卡中的数据，它满足了对快速运动的多个物体或人员进行同时快速准确自动识别的需要，适合于要求读出距离远、识别速度快以及要求对多个卡片同时进行识别的应用领域，其主要功
能是：
1、给空白射频识别卡写入欲贮存的数据信息；
2、阅读射频识别卡中当前贮存的各类数据信息；
3、修改（重新写入）射频识别卡中的数据信息。
（3）微波天线：它与读写器相连接，主要是向射频识别卡发送和接收相关
的数据信号。
二、主要技术特点：微波射频自动识别技术的工作频段分为915MHZ、2450MHZ、5800MHZ三种，它与低频自动识别（即市面上流行的IC卡，其工作频段为125kHz、13.5MHz）技术相比有如下突出的优点：
(1)超薄型软性胶片基层，轻、薄、小巧、适合多种封装形式需要，带强力自粘胶带；
(2)无源型、免维护，使用寿命长达10年以上，反复擦写10万次以上，性价比高，一致性好，适于大规模使用。
(3)阅读距离远（最远可达10m以上）；
(4)读卡速度快（ms级），是毫秒级，每读32bits<2ms，可对高速移动物体（如汽车）进行识别；
(5)可穿过玻璃、布料、木材、塑料等非金属介质阅读，也可在油污、粉尘等恶劣环境下工作；
(6)方向性好，指向性阅读，支持多个读写器在同一个小区域内工作，不互相干扰；
(7)采用防冲突通讯协议，有效二进制树型防冲突机制，每秒可读50张以上
的识别卡；
(8)可全天候工作，不受刮风、雨、雪、雾等天气影响，不受温度影响，不需要照明等。
(9)超宽工作频段设计，适于采用跳频工作模式，具有超强抗干扰能力，既符合相关行业规定，又能进行灵活开发应用。
(10)用户可自定义读写标准和数据，使专门的应用系统效率更加快捷。
(11)存储容量为1024bits,全球唯一的64bits的ID号，928bits存储区进行读写操作；
三、有源电子标签和无源电子标签的区别
微波射频自动识别又分两类：有源电子标签和无源电子标签，它们的特点比较如下：
四、具体应用领域介绍：
一、车辆管理高速公路（路桥）不停车收费管理车牌防伪识别管理公交电
子站牌及智能化管理车辆编组调度管理智能停车场管理汽车衡车辆自动
抄号识别管理车辆定点识别/监控/考核管理车辆进出管理车流量统计管
理口岸出入境车辆查验管理违章车辆和驾照查验管理车辆规费稽查管理
油站"自助加油"管理交警巡逻考勤管理
二、人员进出管理校园一卡通及家校通管理人员进出自动识别管理哨兵（枪枝）离位报警保安巡逻、巡更管理会议签到识别考生/准考证识别管
理监狱犯员进出识别管理单位考勤管理厂矿企业门禁管理医院病员进出
识别
三、煤矿信息化和自动化管理煤矿井下人员跟踪识别管理煤矿主巷矿车管
理煤矿坑口磅站车厢自动称重和车厢自动抄号识别管理矿灯管理生产统
计管理外运车辆自动称重识别管理
四、物流管理仓库物资进出监管和识别管理贵重物品防伪行李包裹识别管
理码头集装箱管理物资流向控制和识别管理物资监管和统计管理
五、其它方面管理生产统计管理生产工序定点识别管理资产跟踪识别管理
产品核心组件跟踪识别管理产品核心组件的生命周期管理
工作原理：
当装有电子标签的物体在距离0~10米范围内接近读写器时，读写器受控发出微波查询信号，安装在物体表面的电子标签收到读写器的查询信号后，将此信号与标签中的数据信息合成一体反射回电子标签读出装置。反射回的微波合成信号，已携带有电子标签数据信息。读写器接收到电子标签反射回的微波合成信号后，经读写器内部微处理器处理后即可将电子标签贮存的识别代码等信息分离读取出来。
