碎石的堆积密度和紧密密度试验方法
检验名称：碎石的堆积密度和紧密密度试验方法
试验依据:JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》
主要仪器:1、秤；2、容量筒；3、平头铁锹；4、烘箱。
注意事项:1、最大粒径31.5mm的颗粒用20L的容量筒。
2、取完试样，放入浅盘，在105土5℃的烘箱中烘干，也可摊
在清洁的地面上风干，拌均后分成两份备用。
3、试验完毕必须清理试验现场。
试验步骤:1、堆积密度：取试样一份，用漏斗，将它徐徐装入容量筒（料
斗出料口或料勺距容量筒筒口不应超过50mm）。装满容量
筒除去凸出筒口表面的颗粒，并以合适的颗粒填入凹陷部
分，使表面稍凸起部分和凹陷部分的体积大致相等，称取试
样和容量筒总质量（m2）。
2、紧密密度：取试样一份，分三层装入容量筒。装完一层后，
在筒底垫放一根直径为25mm的钢筋，将筒按住，左右交替
颠击地面各25下，然后再装入第二层；第二层装满后用同
样方法颠实（但筒底所垫钢筋的方向应与第一层放置的方向
垂直），然后在装入第三层，如法颠实。待三层试样装填完
毕后，加料直至试样超出容量筒筒口，用钢筋沿筒口边缘滚
转，刮下高出筒口的颗粒，用合适的颗粒填平凹处，使表面
稍凸起部分和凹陷部分的体积大致相等。称取试样和容量筒
总质量（m2）。
3计算方式:1、堆积密度紧密密度按下式计算，精确至10kg/m
ρL（ρC）=m2－m1/V×100
3）；式
中：ρL——堆积密度（kg/m
3）；ρ
C—
—紧密密度（kg/m
m1——容量筒的质量（kg）；
m2——容量筒和试样总质量（kg）；
V——容量筒容积（L）。
试验结果:以两次试验结果的算术平均值作为测定值。
碎石的堆积密度和紧密密度试验方法
检验名称：碎石的堆积密度和紧密密度试验方法 试验依据:JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》 主要仪器:1、秤；2、容量筒；3、平头铁锹；4、烘箱。 注意事项:1、最大粒径31.5mm的颗粒用20L的容量筒。 2、取完试样，放入浅盘，在105土5℃的烘箱中烘干，也可摊 在清洁的地面上风干，拌均后分成两份备用。 3、试验完毕必须清理试验现场。 试验步骤:1、堆积密度：取试样一份，用漏斗，将它徐徐装入容量筒（料 斗出料口或料勺距容量筒筒口不应超过50mm）。装满容量 筒除去凸出筒口表面的颗粒，并以合适的颗粒填入凹陷部 分，使表面稍凸起部分和凹陷部分的体积大致相等，称取试 样和容量筒总质量（m2）。 2、紧密密度：取试样一份，分三层装入容量筒。装完一层后， 在筒底垫放一根直径为25mm的钢筋，将筒按住，左右交替 颠击地面各25下，然后再装入第二层；第二层装满后用同 样方法颠实（但筒底所垫钢筋的方向应与第一层放置的方向 垂直），然后在装入第三层，如法颠实。待三层试样装填完 毕后，加料直至试样超出容量筒筒口，用钢筋沿筒口边缘滚 转，刮下高出筒口的颗粒，用合适的颗粒填平凹处，使表面 稍凸起部分和凹陷部分的体积大致相等。称取试样和容量筒 总质量（m2）。 3计算方式:1、堆积密度紧密密度按下式计算，精确至10kg/m ρL（ρC）=m2－m1/V×100
3）；式 中：ρL——堆积密度（kg/m 3）；ρ C— —紧密密度（kg/m m1——容量筒的质量（kg）； m2——容量筒和试样总质量（kg）； V——容量筒容积（L）。 试验结果:以两次试验结果的算术平均值作为测定值。
石子、砂子密度
砂子石子的密度说法 第一种说法： 公路用中砂堆积密度一般是1390~1450kg/m3。 建筑材料堆积密度：砂子堆积密度一般取1300 –1600Kg/m3 （与含水率有关）, 石子堆积密度一般取1500 –1800Kg/m3 （与石子材质有关）。 绝对密实状态下的体积是指不包括孔隙在内的体积。除了钢材、玻璃等少数接近于绝对密实的材料外，绝大多数材料都有一些孔隙，如砖、石材等块状材料。在测定有孔隙的材料密度时，应把材料磨成细粉以排除其内部孔隙，经干燥至恒重后，用密度瓶（李氏瓶）测定其实际体积，该体积即可视为材料绝对密实状态下的体积。材料磨得愈细，测定的密度值愈精确。 第二种说法： 石头密度为2g每立方厘米 一方=1000000立方厘米 2000000g,就是2吨 1.2*2= 2.4吨 1.3*2= 2.6吨 上面是没有考虑空隙因素的。从实际生产生活的经验来看。 一方石子=1.6吨石子左右。 一立方沙子的密度是多少?等于多少公斤?它们的计算公式。 普通沙的正常密度1400~1700kg/m3。也就是一立方沙子重量大约是 2800-3400斤。p=mv (p) 密度=质量(m)/体积(v) 亲,你得先知道一立方米沙子的质量,才能求密度啊。数值上一立方米的沙子质量(单位是千克)等于它的密度(单位是千克每立方米。m=p*v,m是质量,p是密度,v是体积。
第三种说法： 做密度试验,工地上面进原材料时,一般是多少方,但我们做配比时是按重量计.在管理原材料进场时就根据砂石的堆积密度（松容重）来计算重量. 砂一般是1400--1550Kg/m3,有可能达到1600kg/m3. 石就要看是什么材料的了.很难说,有的石子轻,有的重.一般就1500Kg/m3,在我们的工地上石子偏重,达到了1500--1600Kg/m3,个别的有1700Kg/m3. 第四种说法： 一方石子有多重 大约一方是2.2吨左右。光是石子,空隙较大,一般在1.55T左右,达不到2.2的,一般的砼也就2.4左右. C20: 水泥0.293T,中砂0.584 ,石子0.87 C30:水泥0.421T,中砂0.478 ,石子0.87 其他不打了 1.4-1.6t,一般按1.5t左右计算,根据级配和粒径不同而不同,粒径越小容重越小,反之越大,级配好的 容重也更大一些。 1.4-1.6t,根据级配好的容重大一些 1.46左右(不过我们用的是5-20mm的) 呵呵这个就要看看是什么样的料拉一般的河砂就是在1.55T 左右,混凝土浇筑后是在2.2T左右自己去称本人一般都按1500Kg算。 石子一立方有多重? 2-4cm碎石的堆积密度一般是每立方米1500—1650KG左右大理石一般在 2.6~2.7克每立方厘米; 花岗石一般在2.6~ 3.0克每立方厘米; 石灰石一般在2.6~2.8克每立方厘米; 石板石一般在2.7~2.9克每立方厘米。 1-3石子一方有多重 大约一点六吨
砂堆积密度及紧密密度检验细则
砂堆积密度及紧密密度检验细则 一、依据标准：《普通混凝土用砂、石质量及检验方法标准》（JGJ 52－2006）。 二、仪器设备：1、案秤称量5kg，感量5g；． 2、容量筒金属制、圆柱形、内径108mm， 净高109mm，筒壁厚2mm；容积约为1L，筒 底厚为5mm； 3、漏斗或铝制料勺； 4、烘箱温度控制范围为（105±5）℃； 5、直尺、浅盘等。 三、参照《砂取样及试样准备方法》，先用公称直径 5.00mm的筛子过筛，然后取经缩分后的样品不少于3L，装入浅盘，在温度为（105±5）℃烘箱中烘干至恒重，取出并冷却至室温，分成大致相等的两份备用。试样烘干后如有结块，应在试验前先予捏碎。 四、试验步骤： 1、堆积密度：取试样一份，用漏斗或铝制料勺，将它
徐徐装入容量筒(漏斗出料口或料勺距容量筒口不应超过50mm)直至试样装满并超出容量筒口。然后用直尺将多余的试样沿筒口中心线向两个相反方向刮平，称其重量(m2)。 2、紧密密度：取试样一份，分二层装入容量筒。装完一层后，在筒底垫放一根直径为10mm的钢筋，将筒按住，左右交替颠击地面各25下，然后再装入第二层。第二层装满后用同样方法颠实(但筒底所垫钢筋的方向与第一层放置方向垂直)。二层装完并颠实后，加料直至试样超出容量筒筒口，然后用直尺将多余的试样沿筒中心线向两个相反方向刮平，称其重量（M2）。 五、试验结果计算： （一）堆积密度（ρ1）及紧密密度（ρc），按下式计算（精确至10kg/m3） ρl(ρc)=(m2-m1)/V×1000(kg/m3) (1) 式中：ρl(ρc) ――堆积密度（紧密密度）（kg/ m3) m1――容器筒的重量(kg)；
相对密度测定方法
相对密度测定方法 相对密度系指在相同的温度、压力条件下，某物质的密度与水的密度之比。除另有规定外．温度为20℃。 纯物质的相对密度在特定的条件下为不变的常数。但如物质的纯度不够，则其相对密度的测定值会随着纯度的变化而改变。因此，测定药品的相对密度，可用以检查药品的纯杂程度。 液体药品的相对密度，一般用比重瓶（图1）测定；测定易挥发液体的相对密度，可用韦氏比重秤（图2）。 用比重瓶测定时的环境（指比重瓶和天平的放置环境）温度应略低于20℃或各品种项下规定的温度。 1.比重瓶法 （1）取洁净、干燥并精密称定重量的比重瓶（如图1a ），装满供试品（温度应低于20℃或各品种项下规定的温度）后，装上温度计（瓶中应无气泡），置20℃（或各品种项下规定的温度）的水浴中放置若干分钟，使内容物的温度达到20℃（或各品种项下规定的温度），用滤纸除去溢出侧管的液体，立即盖上罩。然后将比重瓶自水浴中取出，再用滤纸将比重瓶的外面擦净，精密称定，减去比重瓶的重量，求得供试品的重量后，将供试品倾去，洗净比重瓶，装满新沸过的冷水，再照上法测得同一温度时水的重量，按下式计算，即得。 水重量供试品重量供试品的相对密度 （2）取洁净、干燥并精密称定重量的比重瓶（如图1b ），装满供试品（湿度应低于20℃或各品种项下规定的温度）后，插入中心有毛细孔的瓶塞，用滤纸将从塞孔溢出的液体擦干，置20℃（或各品种项下规定的温度）恒温水浴中，放置若干分钟，随着供试液温度的上升，过多的液休将不断从塞孔溢出，随时用滤纸将瓶塞顶端擦干，待液体不再由塞孔溢出，迅即将比重瓶自水浴中取出，照上述（1）法，白“再用滤纸将比重瓶的外面擦净”起，依法测定，即得。
砂子密度试验实施细则
砂子密度试验实施细则 3．14．1表观密度 3．14．1．1 试样制备 将试样按四分法缩分至约660g ，放在烘箱中于(105± 5) ℃下烘干至恒量，待冷却至室温后，分为大致相等的两份备用。 3．14．1．2 试验程序 称取试样300g ，精确至1g 。将试样装入容量瓶，注入冷开水至接近500mL 的刻度处，用手旋转摇动容量瓶，使砂样充分摇动，排除气泡，塞紧瓶盖，静置24 h 。然后用滴管小心加水至容量瓶500mL 刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1g 。 倒出瓶内水和试样，洗净容量瓶，再向容量瓶内注水(应与6.13.2.2条水温相差不超过2℃，并在15℃～25℃范围内)至500mL 刻度处，塞紧瓶塞，擦干瓶外水分，称出其质量，精确至1 g 。 3．14．1．3结果计算与评定 砂的表观密度按下式计算，精确至10kg ／m 3： ρρ?-+=)(1 2000G G G G 水 （0ρ——表观密度，kg/m 3；ρ水——水的密度，1000kg/m 3；G o ——烘干试样的质量，g ；G 1——试 样，水及容量瓶的总质量，g ；G 2——水及容量瓶的总质量，g ）。 表观密度取两次试验结果的算术平均值，精确至
10kg/m 3；如两次试验结果之差大于20kg/m 3 ，须重新试验。 3.1 4.2堆积密度与空隙率 3．14．2．1 试样制备 用搪瓷盘装取试样约3 L ，放在烘箱中于(105±5)℃下烘干至恒量，待冷却至室温后，筛除大于4.75mm 的颗粒，分为大致相等的两份备用。 3．14．2．2 试验程序 松散堆积密度：取试样一份，用漏斗或料勺将试样从容量筒中心上方50mm 处徐徐倒入，让试样以自由落体落下，当容量筒上部试样呈堆体，且容量筒四周溢满时，即停止加料。然后用直尺沿筒口中心线向两边刮平(试验过程应防止触动容量筒)，称出试样和容量筒总质量，精确至1g 。 紧密堆积密度：取试样一份分两次装入容量筒。装完第一层后，在筒底垫放一根直径为10mm 的圆钢，将筒按住，左右交替击地面各25次。然后装入第二层，第二层装满后用同样方法颠实(但筒底所垫钢筋的方向与第一层时的方向垂直)后，再加试样直至超过筒口，然后用直尺沿筒口中心线向两边刮平，称出试样和容量筒总质量，精确至1g 。 3．14．2．3结果计算与评定 松散或紧密堆积密度按下式计算，精确至10kg/m 3： V G G 211-=ρ （ρ1 —— 松散堆积密度或紧密堆积密度，kg/m 3 ； G 1 —— 容量筒和试样总质量，g ； G 2 —— 容量筒
煤炭堆积密度测试方法(大堆积与小堆积)
附件4： 煤炭堆积密度小容器测试办法（MT/T 739-2011）一、适用范围 适用于粒度小于150mm的褐煤、烟煤和无烟煤。 二、方法概要 将煤样装入已知质量和容积的容器中，称量，根据容器中煤样质量和容器体积，计算煤的堆密度。 三、仪器设备 1、容器容积为200L，内边长度为585mm的正方体容器，结构坚固，内表面光滑，外部安装有把手。 2、称量设备宜用台秤或电子秤，最大承重为500kg，称量准确度至0.1%。 四、煤样应按照国标方法采取，并缩分成质量足够的两份，以保证证重复测定。 五、测定步骤 1、用称量设备称量容器的质量（M0） 2、缓慢向容器中装入煤样，煤样下落高度尽可能小，最大不宜超过0.6m，煤样装至整个煤表面高出容器顶面约100mm，用硬直板将高出容器的煤样刮去，使煤样表面与容器顶部平齐。 3、称量装有煤样的容器质量（M1） 4、按照上述步骤，用另一份煤样进行重复测定。 5、按照GB/T 211测定煤样全水分。 六、计算
体积密度按照以下公式计算： 收到基煤样的体积密度Ds,ar（单位：吨每立方米，t/m3）： Ds,ar = ( M1 - M0 )/V 干燥基煤样的体积密度Ds,d（单位：吨每立方米，t/m3）： Ds,d=( M1 - M0 )/V ×（100 – M t）/100 式中Ds,ar ——收到基煤样堆密度，t/m3 Ds,d ——干燥基煤样堆密度，t/m3 M1——装满煤样时容器的质量，单位为千克（kg） M0——空容器的质量，单位为千克（kg） V ——容器的容积，单位为升（L） Mt ——煤样全水分的质量分数（%） 计算两次测定的平均值，结果应修约到小数点后两位。 七、方法精密度 重复性限：同一操作者，用同样的仪器设备，在同一实验室，对取自同堆煤炭样品进行测定，两次测值的绝对值之差，不大于0.03t/m3。
砂子试验标准操作方法
砂子试验标准操作方法
一．目的 检测砂子颗粒级配、含泥量、泥块含量，确定砂子的规格和类别。指导检测人员按标准正确操作，确保检测结果科学、准确。 二．检测参数及执行标准 颗粒级配、含泥量、泥块含量、表观密度、堆积密度、紧密密度。 执行标准： GB50204-2002《混凝土结构工程质量验收规范》中7.2.5条。 GB/T14684-2011《建设用砂》 JGJ52-2006《普通混凝土用砂石质量及检验方法标准》 三．适用范围 适用于建设工程中混凝土及其制品和建筑砂浆用砂。 四．职责 检测员必须执行国家标准，按照标准操作，随时作好试验记录，填写检测报告，并对数据负责。 五．样本大小及抽样方法 同一规格产地，每验收批取样部位应均匀分布，将表面层铲去，然后由8个部位取大致等量的砂，组成一组样品，人工四分法缩分至所需试样。用大型运输工具的，以400m3或600t为一验收批，用小型工具运输时，以200m3或300t为一验收批。不足上述数量以一批论。最少取样数量不少于30kg。
六．仪器设备 1．鼓风烘箱：能使温度控制在（105±5）℃； 2.案称：称量10kg，感量5g； 3．电子天平1000 g：精度1g。 4．摇筛机 5．方孔筛：孔径为75μm -9.50mm的筛共八只，并附有筛底和筛盖； 6．容器:要求淘洗试样时,保持试样不溅出(深度大于250 mm); 7．量具：500 mL容量瓶； 8．容量筒：圆柱形金属筒，内径108 mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；； 9．密度计； 10．放大境：3倍—5倍放大率；钢针； 11．搪瓷盘，毛刷、垫棒（直径10 mm，长500 mm的圆钢）、直尺、漏斗或料勺、亚甲蓝溶液等； 七．环境条件 操作室：20 ±5℃。 八．检测步骤及数据处理 1．颗粒级配 准备好试验用的工具，检查仪器设备的状态是否正常。 按不同部位抽取大致等量的砂八份组成一组样品，并将试样缩分至约1100g，放在烘箱中于（105±5）℃下烘干至恒量，待冷却室温后，筛除大
液体的相对密度测定法
液体的相对密度测定法 相对密度系指在相同的温度、压力条件下,某物质的密度与水的密度之比。除另有规定外,温度为20℃。 纯物质的相对密度在特定的条件下为不变的常数。但如物质的纯度不够，则其相对密度的测定值会随着纯度的变化而改变。因此，测定药品的相对密度，可用以检查药品的纯杂程度。 液体药品的相对密度，一般用比重瓶(如图1或图2)测定；测定易挥发液体的相对密度，可用韦氏比重秤（图3）。 用比重瓶测定时的环境（指比重瓶和天平的放置环境）温度应略低于20℃或各品种项下规定的温度。 1.比重瓶法 (1)取洁净、干燥并精密称定重量的比重瓶(如图1)，装满供试品（温度应低于20℃或各品种项下规定的温度）后，装上温度计(瓶中应无气泡)，置20℃（或各品种项下规定的温度）的水浴中放置若干分钟，使内容物的温度达到20℃（或各品种项下规定的温度），用滤纸除去溢出侧管的液体，立即盖上罩。然后将比重瓶自水浴中取出，再用滤纸将比重瓶的外面擦净，精密称定，减去比重瓶的重量，求得供试品的重量后，将供试品倾去，洗净比重瓶，装满新沸过的冷水，再照上法测得同一温度时水的重量，按下式计算，即得。 水重量 供试品重量供试品的相对密度=2020r 9982.0r r 2020204?=供试品的相对密度 g/mL r C 2020420=?ρ时的密度供试品 (2)取洁净、干燥并精密称定重量的比重瓶(如图2)，装满供试品（温度应低于20℃或各品种项下规定的温度）后，插入中心有毛细孔的瓶塞，用滤纸将从塞孔溢出的液体擦干，置20℃(或各品种项下规定的温度)恒温水浴中，放置若干分钟，随着供试液温度的上升，过多的液体将不断从塞孔溢出，随时用滤纸将瓶塞顶端擦干，待液体不再由塞孔溢出，迅即将比重瓶自水浴中取出，照上述 (1)法,自“再用滤纸将比重瓶的外面擦净”起，依法测定，即得。 2.韦氏比重秤法 取20℃时相对密度为1的韦氏比重秤(图3)，用新沸过的冷水将所附玻璃圆筒装至八分满，置20℃(或各品种项下规定的温度)的水浴中，搅动玻璃圆筒内的水，调节温度至20℃(或各品种项下规定的温度)，将悬于秤端的玻璃锤浸入圆筒内的水中，秤臂右端悬挂游码于1.0000处，调节秤臂左端平衡用的螺旋使平衡，然后将玻璃圆筒内的水倾去，拭干，装入供试液至相同的高度，并用同法调节温度后，再把拭干的玻璃锤浸入供试液中，调节秤臂上游码的数量与位置使平衡，读取数值，即得供试品的相对密度。如该比重秤系在4℃时相对密度为1，则用水校准时游码应悬挂于0.9982处，并应将在20℃测得的供试品相对密度除以0.9982。
多种土密度各种碎石堆积密度表观密度
多种土密度各种碎石堆积 密度表观密度 Newly compiled on November 23, 2020
堆积密度、表观密度（g/cm3） 基层、最大干密度（g/cm3）、最佳含水量（%） 土的最大干密度（g/cm3）、最佳含水量（%） 风化砂的最大干密度（g/cm3）、最佳含水量（%）
一、击实试验 测出料的本身含水量：8% 试样重：（湿土重）3000*（1+8%）=3240 kg 加水：10% 12% 14% 16% 3000*（10%-8%）=60 ml 干土 * 含水量之差 二、液塑限试验 特黄粘土： 液限：w L= 塑限：w P= 塑性指数：I P= 黄粘土： 液限：w L= 塑限：w P= 塑性指数：I P= 黄粉砂： 液限：w L= 塑限：w P= 塑性指数：I P= 黑粘土： 液限：w L= 塑限：w P= 塑性指数：I P= 黑粉砂： 液限：w L= 塑限：w P= 塑性指数：I P= 三、基层无侧限成型： 已知：混合料配合比（外掺）水泥6%；碎石60%；中砂40% （内掺）水泥6%；碎石%；中砂%
最大干密度：cm3最佳含水量：% 料的本身含水量：% 试件体积：V=2651（兀R2*15） 最大干密度P d= （最大干密度*要求压实度97%） 混合料总量：6172（V* P d）水泥：370（6172*6%） 中砂：2321（6172*%） 碎石：3481（6172*%） 水：185 {6172*（%%） 四、弯沉值 A*2*（10/）=A* 已知弯沉值：黄河（10t）中湿：254 干燥：200 东风（）中湿：186 干燥：146 （中湿：254÷=186） 五、计算工程量： 1、沥青面层： 马歇尔标准密度： T/m3 （kg/cm3） 整个工程量： 沥青砼(体积) = 长9628m * 宽11m * 高 总重量 = 体积 * ： T/m3 矿料总重 = 总重量 - 总重量 * %(沥青用量) 各矿料米数(m3) 20~40 (40%)碎石方数 = 矿料总重 * 40%÷ (密度)
相对密度测定法
相对密度测定法 相对密度系指在相同的温度、压力条件下，某物质的密度与水的密度之比。除另有规定外，温度为20℃。 纯物质的相对密度在特定的条件下为不变的常数。但如物质的纯度不够，则其相对密度的测定值会随着纯度的变化而改变。因此，测定药品的相对密度，可用以检査药品的纯杂程度。 液体药品的相对密度，一般用比重瓶（图1)测定；测定易挥发液体的相对密度，可用韦氏比重秤（图2)。 用比重瓶测定时的环境（指比重瓶和天平的放置环境）温度应略低于20℃或各品种项下规定的温度。 1.比重瓶法 (1)取洁净、干燥并精密称定重量的比重 瓶（图1a)，装满供试品（温度应低于20℃或 各品种项下规定的温度）后，装上温度计(瓶 中应无气泡），置20℃(或各品种项下规定的 温度）的水浴中放置若干分钟，使内容物的温 度达到20℃(或各品种项下规定的温度），用 滤纸除去溢出侧管的液体，立即盖上罩。然后 将比重瓶自水浴中取出，再用滤纸将比重瓶的 外面擦净，精密称定，减去比重瓶的重量，求 得供试品的重量后，将供试品倾去，洗净比重 瓶，装满新沸过的冷水，再照上法测得同一温 度时水的重量，按下式计算，即得。 水重量 供试品重量供试品相对密度= (2)取洁净、干燥并精密称定重量的比重瓶（图1b)，装满供试品（温度应低于20℃或各品种项下规定的温度）后，插入中心有毛细孔的瓶塞，用滤纸将从塞孔溢出的液体擦干，置20K 或各品种项下规定的温度）恒温水浴中，放置若干分钟，随着供试液温度的上升，过多的液体将不断从塞孔溢出，随时用滤纸将瓶塞顶端擦干，待液体不再由塞孔溢出，迅即将比重瓶自水浴中取出，照上述（1)法，自“再用滤纸将比重瓶的外面擦净”起，依法测定，即得。 2.韦氏比重秤法
(完整版)砂子试验标准操作方法
一．目的 检测砂子颗粒级配、含泥量、泥块含量，确定砂子的规格和类别。指导检测人员按标准正确操作，确保检测结果科学、准确。 二．检测参数及执行标准 颗粒级配、含泥量、泥块含量、表观密度、堆积密度、紧密密度。 执行标准： GB50204-2002《混凝土结构工程质量验收规范》中7.2.5条。 GB/T14684-2011《建设用砂》 JGJ52-2006《普通混凝土用砂石质量及检验方法标准》 三．适用范围 适用于建设工程中混凝土及其制品和建筑砂浆用砂。 四．职责 检测员必须执行国家标准，按照标准操作，随时作好试验记录，填写检测报告，并对数据负责。 五．样本大小及抽样方法 同一规格产地，每验收批取样部位应均匀分布，将表面层铲去，然后由8个部位取大致等量的砂，组成一组样品，人工四分法缩分至所需试样。用大型运输工具的，以400m3或600t为一验收批，用小型工具运输时，以200m3或300t为一验收批。不足上述数量以一批论。最少取样数量不少于30kg。
六．仪器设备 1．鼓风烘箱：能使温度控制在（105±5）℃； 2.案称：称量10kg，感量5g； 3．电子天平1000 g：精度1g。 4．摇筛机 5．方孔筛：孔径为75μm -9.50mm的筛共八只，并附有筛底和筛盖； 6．容器:要求淘洗试样时,保持试样不溅出(深度大于250 mm); 7．量具：500 mL容量瓶； 8．容量筒：圆柱形金属筒，内径108 mm，净高109mm，壁厚2mm，筒底厚约5mm，容积为1L；； 9．密度计； 10．放大境：3倍—5倍放大率；钢针； 11．搪瓷盘，毛刷、垫棒（直径10 mm，长500 mm的圆钢）、直尺、漏斗或料勺、亚甲蓝溶液等； 七．环境条件 操作室：20 ±5℃。 八．检测步骤及数据处理 1．颗粒级配 准备好试验用的工具，检查仪器设备的状态是否正常。 按不同部位抽取大致等量的砂八份组成一组样品，并将试样缩分至约1100g，放在烘箱中于（105±5）℃下烘干至恒量，待冷却室温后，筛除大
相对密度测定法试验操作规程(2015版药典)
目 的：建立一个相对密度测定法试验操作规程，保证此项工作能顺利进行。 范 围：原、辅料检验。 责 任：检验员、QA 监控员、化验室主任、质保科科长、质量部负责人。 内 容： 相对密度系指在相同的温度、压力条件下，某物质的密度与水的密度之比。除另有规定外，温度为20℃。 纯物质的相对密度在特定的条件下为不变的常数。但如物质的纯度不够，则其相对密度的测定值会随着纯度的变化而改变。因此，测定药品的相对密度，可用以检查药品的纯杂程度。 液体药品的相对密度，一般用比重瓶进行测定；测定易挥发液体的相对密度时，可用韦氏比重秤。 用比重瓶测定时的环境（指比重瓶和天平的放置环境）温度应略低于20℃或各品种项下规定的温度。 1.比重瓶法 1.1取洁净、干燥并精密称定重量的比重瓶，装满供试品（温度应低于20℃或各药品项下规定的温度）后，装上温度计（瓶中应无气泡），置20℃（或各药品项下规定的温度）的水浴中放置若干分钟，使内容物的温度达到20℃（或各药品项下规定的温度），用滤纸除去溢出侧管的液体，立即盖上罩。然后将比重瓶自水浴中取出，再用滤纸将比重瓶的外面擦净，精密称定，减去比重瓶的重量，求得供试品的重量后，将供试品倾去，洗净比重瓶，装满新沸过的冷水，再照上法测得同一温度时水的重量，按下式计算，即得。 水重量 供试品重量供试品的相对密度 1.2取洁净、干燥并精密称定重量的比重瓶，装满供试品（温度应低于20℃或各品种项下规定的温度）后，插入中心有毛细孔的瓶塞，用滤纸将从塞孔溢出的液体擦干，置20℃（或各品种项下规定的温度）恒温水浴中，放置若干分钟，随着供试液温度的上升，过多的液体将不断从塞孔溢出，随时用滤纸将瓶塞顶端擦干，待液体不再由塞孔溢出，迅即将比重瓶自水浴中取出，照上述 （1）法，自“再用滤纸将比重瓶的外面擦净”起，依法测定，即得。 2．韦氏比重秤法
堆积密度表观密度检测实施细则
堆积密度表观密度检测实施细则 一、堆积密度的测定: 膨胀珍珠岩堆积密度的测定 1、抽样规定:以100m3为一个检验批量,不足100m3者亦视为一个检验批量。 2、试样制备:从每检验批量货堆上的不同位置随机抽取5包试样，将每包试样按四分法缩分到0.008m3,放入袋中分别存放在干燥容器中。 3、试样干燥: 制备好的试样放入温度110±5的烘箱中烘干至恒重，即每隔24h的两次连续质量之差小于0.1%，随后移至干燥器中冷却至室温。 4、将烘干后的试样注入漏斗，启动活动门，将试样注入量筒。 5、用直尺刮平量筒试样表面，刮平时直尺紧贴量筒上表面边缘。 6、称量量筒及试样质量。 7、试验过程中要保持试样呈松散状态，防止任何程度的振动。 8、计算：堆积密度按下式计算： ρ= m1- m2/v 式中：ρ-试样的堆积密度， m2 -量筒的质量， m1 -量筒和试样的质量， v -量筒的容积， 9.试验结果取两次试验结果的算术平均值，保留三为有效数字。评定见附表二 二、质量含水率试验方法： 1、抽样规定：以100m3为一个检验批量，不足100m3者亦视为一个检验批量； 2、试样制备：从每检验批量货堆上的不同位置随机抽取5袋试样，从随机抽取的5袋中每袋取出10g试样，混合. 3、放在天平上称量并记录，然后放入温度为110+-5℃烘箱下烘干至恒重，即每隔24h 的两次连续质量之差小于0.1%。随后移至干燥器内冷却至室温，称量并记录. 4、计算：质量含水率按下式计算 m=m3–m4 /m4×100 式中：m -试样质量含水率，% m3-试样干燥前质量， m4 -试样干燥后质量 试验结果取三次试验结果的算术平均值，保留二位有效数字。评定见附表二 三、泡沫塑料和橡胶表观（体积）密度的测定 1、试样制备：硬质材料至少取5个试样，半硬质或软质材料至少取3个试样；对硬质材料，试样的总表面积至少100cm2，对半硬质和软质材料试样的体积至少100 cm2，试样的体积要用标准的模具切割，切割时不可使原始材料产生变形。 2、试样状态调节：试样制成后，放入干燥器中23±2℃或27±2℃进行至少16小时的状态调节。 3、将调节好的试样放在天平上称量并记录，精确到0.5%。 4、计算：由式（1）计算表观（体积）密度，取其平均值，并精确至0.1kg/m3。 P=m/v×106 （1） 式中： P----表观密度，kg/m3
砂料堆积表观密度
砂的表观密度和堆积密度试验 (1) 仪器设备： 鼓风烘箱：能使温度控制在（105±5）℃； 天平：称量10 kg，感量1 g； 容量筒：圆柱形金属筒，内径108 mm，净高109 mm，壁厚2 mm，筒底厚约5 mm，容积为1L； 方孔筛：孔径为4.75 mm的筛一只； 垫棒：直径10 mm，长500 mm的圆钢； 直尺、漏斗或料勺、搪瓷盘、毛刷等。 (2) 试样制备： 试样制备可参照前述的取样与处理方法 (3) 实验步骤 ①用搪瓷盘装取试样约3L，放在烘箱中于（105±5）℃下烘干至恒量，待冷却至室温后，筛除大于4.75mm的颗粒，分为大致相等的两份备用。 ②松散堆积密度：取试样一份，用漏斗或料勺从容量筒中心上方50 mm处徐徐倒入，让试样以自由落体落下，当容量筒上部试样呈堆体，且容量筒四周溢满时，即停止加料。然后用直尺沿筒口中心线向两边刮平（试验过程应防止触动容量筒），称出试样和容量筒的总质量，精确至1 g。 ③紧密堆积密度：取试样一份分两次装入容量筒。装完第一层后，在筒底垫放一根直径为10 mm的圆钢，将筒按住，左右交替击地面各25次。然后装入第二层，第二层装满后用同样的方法颠实（但筒底所垫钢筋的方向与第一层时的方向垂直）后，再加试样直至超过筒口，然后用直尺沿筒口中心向两边刮平，称出试样和容量筒的总质量，精确至1g。 (4) 结果计算与评定 ①砂的表观密度按下式计算，精确至10 kg/m3：
式中ρ2——表观密度，kg/m3； ρ水——水的密度，1 000 kg/m3； G0——烘干试样的质量，g； G1——试样，水及容量瓶的总质量，g； G2——水及容量瓶的总质量，g； 表观密度取两次试验结果的算术平均值，精确至10 kg/m3；如两次试验结果之差大于 20 kg/m3，须重新试验。 ②松散或紧密堆积密度按下式计算，精确至10 kg/m3： 式中ρ1——松散堆积密度或紧密堆积密度，kg/m3； G1——容量筒和试样总质量，g； G2——容量筒质量，g； V——容量筒的容积，L。 堆积密度取两次试验结果的算术平均值，精确至10kg/m3。 ③空隙率按下式计算，精确至1％： 式中V0——空隙率，％； ρ1——试样的松散（或紧密）堆积密度，kg/m3； ρ2——试样表观密度，kg/m3； 空隙率取两次试验结果的算术平均值，精确至1％。
粗集料堆积密度及孔隙率试验
粗集料堆积密度及孔隙率试验 1目的与适用范围 测定粗集料的堆积密度，包括自然堆积状态、振实状态、捣实状态下的堆积密度，以及堆积状态下的间隙率。 2仪具与材料 ①台秤：感量不大于称量的0.1％。②容量筒：适用于粗集料堆积密度测定的容量筒应符合表下表的要求。③平头铁锹。④烘箱：能控温105℃±5℃。⑤振动台：频率为3000次／min±200次／min.负荷下的振幅为0.35㎜，空载时的振幅为O.5㎜。⑥捣棒：直径16㎜、长600㎜、一端为圆头的钢棒。 容量筒的规格要求 粗集料公称最大粒径(㎜) 容量筒容 积 (L) 容量筒规格(㎜) 筒壁厚度(㎜) 内径净高底厚 ≤4.75 3 155±2 160±2 5.0 2.5 9.5～26.5 10 205±2 305±2 5.0 2.5 31.5～37.5 15 255±5 295±5 5.0 3.0 ≥53 20 355±5 305±5 5.0 3.0 3试验步骤 ①自然堆积密度；取试样1份，置于平整干净的水泥地(或铁板)上，用平头铁锹铲起试样，使石子自由落入容量筒
内。此时，从铁锹的齐口至容量筒上口的距离应保持为50㎜左右，装满容量筒并除去凸出筒口表面的颗粒，并以合适的颗粒填入凹陷空隙，使表面稍凸起部分和凹陷部分的体积大致相等，称取试样和容量筒总质量(m 2)。②振实密度；按堆积密度试验步骤，将装满试样的容量筒放在振动台上，振动3min ，或者将试样分三层装 入容量筒：装完一层后，在筒底垫放一根直径为25㎜的圆钢筋，将筒按住，左右交替颠击地面各25下；然后装入第二层，用同样的方法颠实(但筒底所垫钢筋的方向应与第一层放置方向垂直)；然后再装入第三层，如法颠实。待三层试样装填完毕后，加料填到试样超出容量筒口，用钢筋沿筒口边缘滚转，刮下高出筒口的颗粒，用合适的颗粒填平凹处，使表面稍凸起部分和凹陷部分的体积大致相等，称取试样和容量筒总质量(m 2)。③捣实密度；根据沥青混合料的类型和公称最大粒径，确定起骨架作用的关键性筛孔。将矿料混合料中此筛孔以上颗粒筛出，作为试样装入符合要求规格，的容器中达1／3的高度，由边至中用捣棒XXXX 作业指导书 文件编号：XXXX-03-3.3 第2页 共 2 页 主题：粗集料堆积密度及孔隙率 试验方法 第B 版 第0次修订 颁布日期：2017年8月 15日
相对密度测定法
相对密度测定法 1 简述 1.1 相对密度系指在相同得温度、压力条件下,某物质得密度与参考物质(水)得密度之比、通常用ｄ表示,除另有规定外,均指２０℃时得此值,即d,。 1。2 组成一定得药品具有一定得相对密度,当其组分或纯度变更,相对密度亦随之改变;因此,测定相对密度,可以鉴别或检查药品得纯杂程度。 １、３相对密度测定法有二种,即比重瓶法与韦氏比重秤法。一般用比重瓶法,采用此法时得环境(指比重瓶与天平得放置环境)温度应略低于２０℃,或各品种项下规定得温度。测定易挥发液体得相对密度时,宜采用韦氏比重秤法、 2仪器与用具 ２.１比重瓶常用规格有容量为5、１０、25或50ｍ1得比重瓶或附温度计得比重瓶(见《中国药典》2０１5年版四部通则0601附图)。测定使用得比重瓶必须洁净、干燥。 2.2韦氏比重秤由玻璃锤、横梁、支柱、砝码与玻璃筒等五部分构成(见《中国药典》2015年版四部通则0601附图)。根据玻璃锤体积大小,分为20℃时相对密度为1与４℃时相对密度为1得韦氏比重秤。 2。3 恒温水浴。 ３试药与试液 水应为新沸过得冷却纯化水。 4 操作方法 4、1 比重瓶法 4．1。１比重瓶重量得称定将比重瓶洗净并干燥,称定其重量,准确至毫克mg数。 4。1．2供试品重量得测定取上述已称定重量得比重瓶,装满供试品(温度应低 于2０℃或各品种项下规定得温度)后,插入中心有毛细孔得瓶塞,用滤纸将从塞孔溢出得液体擦干,置２0℃(或各品种项下规定得温度)得恒温水浴中,放置若干分钟,随着供试液温度得上升,过多得液体不断从塞孔溢出,随时用滤纸将瓶塞顶端擦干,待液体不再由塞孔溢出(此现象意味着温度已平衡),迅即将比重瓶自水浴中

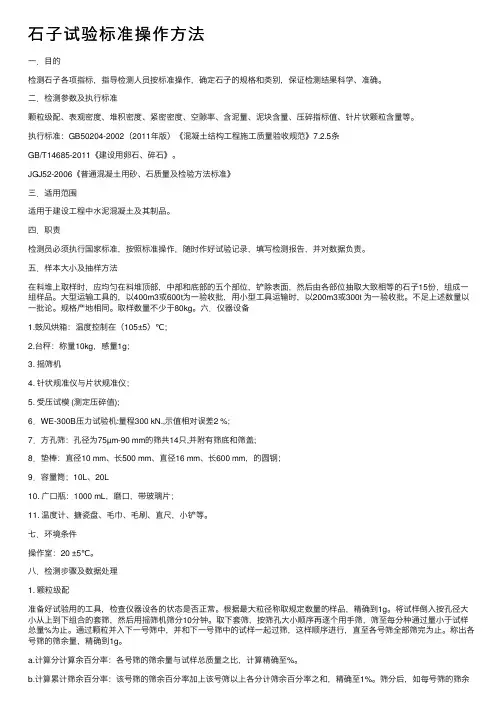

石子试验标准操作办法
一．目的 检测石子各项指标，指导检测人员按标准操作，确定石子的规格和类别， 保证检测结果科学、准确。 二．检测参数及执行标准 颗粒级配、表观密度、堆积密度、紧密密度、空隙率、含泥量、泥块含量、 压碎指标值、针片状颗粒含量等。 执行标准：GB50204-2002（2011年版）《混凝土结构工程施工质量验收 规范》7.2.5条 GB/T14685-2011《建设用卵石、碎石》。 JGJ52-2006《普通混凝土用砂、石质量及检验方法标准》 三．适用范围 适用于建设工程中水泥混凝土及其制品。 四．职责 检测员必须执行国家标准，按照标准操作，随时作好试验记录，填写检测 报告，并对数据负责。 五．样本大小及抽样方法 在料堆上取样时，应均匀在料堆顶部，中部和底部的五个部位，铲除表面，然后由各部位抽取大致相等的石子15份，组成一组样品。大型运输工具的，以400m3或600t为一验收批，用小型工具运输时，以200m3或300t为一验收批。不足上述数量以一批论。规格产地相同。取样数量不少于80kg。 六．仪器设备 1.鼓风烘箱：温度控制在（105±5）℃； 2.台秤：称量10kg，感量1g；
3. 摇筛机 4. 针状规准仪与片状规准仪； 5. 受压试模(测定压碎值); 6．WE-300B压力试验机:量程300 kN.,示值相对误差2 %; 7．方孔筛：孔径为75μm-90 mm的筛共14只,并附有筛底和筛盖; 8．垫棒：直径10 mm、长500 mm、直径16 mm、长600 mm，的圆 钢； 9．容量筒；10L、20L 10. 广口瓶：1000 mL，磨口，带玻璃片； 11. 温度计、搪瓷盘、毛巾、毛刷、直尺，小铲等。 七．环境条件 操作室：20 ±5℃。 八．检测步骤及数据处理 1. 颗粒级配 准备好试验用的工具，检查仪器设各的状态是否正常。根据最大粒径称取规定数量的样品，精确到1g。将试样倒入按孔径大小从上到下组合的套筛，然后用摇筛机筛分10分钟。取下套筛，按筛孔大小顺序再逐个用手筛，筛至每分种通过量小于试样总量0.1%为止。通过颗粒并入下一号筛中，并和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。称出各号筛的筛 余量，精确到1g。 a.计算分计算余百分率：各号筛的筛余量与试样总质量之比，计算精确至 0.1%。 b.计算累计筛余百分率：该号筛的筛余百分率加上该号筛以上各分计筛余百分率之和，精确至1%。筛分后，如每号筛的筛余量之和同原试样质量之超过
土力学实验一__相对密度
实验一 相对密度、密度、含水量测定 A 、实验目的 测定土的相对密度、密度和含水量，以了解土的疏密、干湿状态和含水情供计算土的其它物理指标和设计以及控制施工质量之用。 B 、实验要求 1、由实验室提供一份扰动土样，要求学生测定该上样的含水量、密度和该土 的相对密度； 2、根据实验结果要求学生确定该土的孔隙比（e ）、孔隙率（n ）、饱和度(r S )、干土密度(d ρ)及饱和土密度(sat ρ)等物理指标； 3、参观原状土样。 C 、实验方法 一、相对密度实验(又称比重实验) 土粒的相对密度是土在100℃—105℃下烘至恒重时土粒的密度与同体积4℃时纯水密度的比值。 （一）实验目的 测定土的相对密度(比重)，为计算土的孔隙比、饱和度以及为其它土的物理力学实验(如颗粒分析的比重计法实验、压缩实验等)提供必需的数据。 （二）实验方法 相对密度实验的方法取决于试样的粒度大小和土中是否含有水溶盐，如果水中不含水溶盐时，可采用比重瓶和纯水煮沸排气法。土中含有水溶盐时，要用比重瓶和中性液体真空排气法。粒径都大于5mm 时则可采用缸吸筒法或体积排水法。本实验采用比重瓶和纯水煮沸排气法。 （三）仪器设备
1、比重瓶：容量100毫升： 2、天平：称量200克，感量0.001克； 3、恒量水槽：灵敏度±1℃； 4、电热砂浴（或可调电热器）； 5、孔径5mm 土样筛、烘箱、研钵、漏斗、盛土器、纯水、蒸馏水发生器等。 （四）实验步骤 1、试样制备 将风干或烘干之试样约100克放在研钵中研碎，使全部通过孔径为5mm 的筛，如试样中不含大于5mm 的土粒，则不要过筛。将已筛过的试样在100℃—105℃下恒重后放入干燥器内冷却至室温备用。(此项工作由实验室工作人员负责完成) 2、将烘干土约15克，用漏斗装入烘干了的比重瓶内并称其质量，得瓶加上的质量m l ，准确至O.001克。 3、将已装入干土的比重瓶注纯水至瓶的一半处。 4、摇动比重瓶，使土粒初步分散，然后将比重瓶放在电热砂浴上煮沸(注意将瓶塞取下)。煮沸时要注意调节砂浴温度，避免瓶内悬液溅出。煮沸时间从开始沸腾时算起，砂土和粉土不小于30分钟，粉质粘土和粘土不小于1小时。本次实验因时间关系，煮沸时间由教师根据具体情况决定。 5、将比重瓶从砂浴上取下，注入纯水至近满，然后放比重瓶于恒温水槽内，待瓶内悬液温度稳定后(与水槽内的水温相同)，测记水温(T)，准确至0．5℃(注：本实验室槽内水温控制在20℃)。 6、轻轻插上瓶塞，使多余水分从瓶塞的毛细管上溢出(溢出的水必须是不含土粒的清水)。取出比重瓶，擦干比重瓶外部水分，称瓶加水加土的总质量(4m )准确至0.001克。 （五）计算 按下式计算相对密度： C w wT m m m m ds ??-+= 44300ρρ
乙醇量测定法(含乙醇相对密度表)
xx药典2000版一部附录 乙醇量测定法 附录ⅨM. 乙醇量测定法 一、气相色谱法 本法系用气相色谱法[附录ⅥＥ3.项下，照高效液相色谱法3. (1)测定各种制剂中 在20℃时乙醇(C2H5OH)的含量（%）（ml/ml）。除另有规定外，按下列方法测定。 色谱条件与系统适用性试验用直径为0.25～0.18mm的二乙烯苯－乙基乙烯苯型高 分子多孔小球作为载体,柱温为120～150℃；另精密量取无水乙醇4ml、 5ml、6ml，分别 精密加入正丙醇（作为内标物质）5ml，加水稀释成100ml，混匀（必要时可进一步稀释）， 照气相色谱法（附录ⅥＥ）测定，应符合下列要求： (1)用正丙醇峰计算的理论板数应大于700； (2)乙醇和正丙醇两峰的分离度应大于2； (3)上述3份溶液各注样5次，所得15个校正因子的相对标准偏差不得大于2.0％。 标准溶液的制备精密量取恒温至20℃的无水乙醇和正丙醇各5ml，加水稀释成100 ml，混匀，即得。
供试溶液的制备精密量取恒温至20℃的供试品适量（相当于乙醇约5ml）和正丙 醇5ml，加水稀释成100ml，混匀，即得。 上述两溶液必要时可进一步稀释。 测定法取标准溶液和供试品溶液适量，分别连续注样3次,并计算出校正因子和供 试品的乙醇含量，取3次计算的平均值作为结果。 【附注】 (1)在不含内标物质的供试品溶液的色谱图中，与内标物质峰相应的位 置处不得出现杂质xx。 (2)标准溶液和供试品溶液各连续3次注样所得各次校正因子和乙醇含量与其相应的 平均值的相对偏差，均不得大于1.5％，否则应重新测定。 (3)选用其他载体时，系统适用性试验必须符合本法规定。 二、蒸馏法 本法系用蒸馏后测定相对密度的方法测定各种制剂中在20℃时乙醇 (C2H5OH)的含量 （%）（ml/ml）。按照制剂的性质不同，分为下列三法。 第一法本法系供测定多数流浸膏、酊剂及甘油制剂中的乙醇含量。根据制剂中含 乙醇量的不同，又可分为两种情况。 1.含乙醇量低于30%者
砂石堆积密度
砂石堆积密度2008-09-04 21:54 分类：建筑资料 字号：大中小 1.建筑材料堆积密度： 砂子堆积密度一般取1300 –1600Kg/m3 （与含水率有关） 石子堆积密度一般取1500 –1800Kg/m3 （与石子材质有关） 2.石家庄堆积密度常用： 砂子堆积密度常用1.28t/m3 石子堆积密度常用1.48t/m3 实际密度(True Density ） 以前称比重、真实密度，简称密度(Density)。实际密度是指材料在绝对密实状态下，单位体积所具有的质量，按下式计算： ρ=m/V 式中: ρ－实际密度（g/cm3 ）； m－材料在干燥状态下的质量（g）； V－材料在绝对密实状态下的体积（cm3）。 绝对密实状态下的体积是指不包括孔隙在内的体积。除了钢材、玻璃等少数接近于绝对密实的材料外，绝大多数材料都有一些孔隙，如砖、石材等块状材料。在测定有孔隙的材料密度时，应把材料磨成细粉以排除其内部孔隙，经干燥至恒重后，用密度瓶（李氏瓶）测定其实际体积，该体积即可视为材料绝对密实状态下的体积。材料磨得愈细，测定的密度 值愈精确。 式中: ρ－实际密度（g/cm3 ）； m－材料在干燥状态下的质量（g）； V－材料在绝对密实状态下的体积（cm3）。—————————————————————————— 表观密度(Apparent Density) 以前称容重、有的也称毛体积密度。表观密度是指材料在自然状态下，单位体积所具有的质量，按下式计算： ρ=m/V 式中: ρ0－表观密度（g/cm3 或kg/m3 ）； m－材料的质量（g或kg ）；
V0－材料在自然状态下的体积，或称表观体积（cm3或m3 ）。 材料在自然状态下的体积是指材料的实体积与材料内所含全部孔隙体积之和。对于外形规则的材料，其测定很简便，只要测得材料的重量和体积，即可算得表观密度。不规则材料的体积要采用排水法求得，但材料表面应预先涂上蜡，以防水分渗人材料内部而影响测定值。 ——————————————————————————— 堆积密度(Bulk Density) 散粒材料在自然堆积状态下单位体积的重量称为堆积密度。可用下式表示： ρ=m/V 式中: ρ0′－堆积密度（kg/m3 ）； m－材料的质量（kg ）； V0′－材料的堆积体积（m3 ）。 散粒材料在自然状态下的体积，是指既含颗粒内部的孔隙，又含颗粒之间空隙在内的总体积。测定散粒材料的堆积密度时，材料的质量是指在一定容积的容器内的材料质量，其堆积体积是指所用容器的容积。若以捣实体积计算时，则称紧密堆积密度。 沙子:1.4-1.5 砾石:1.5-1.7 碎石:1.6-1.9
