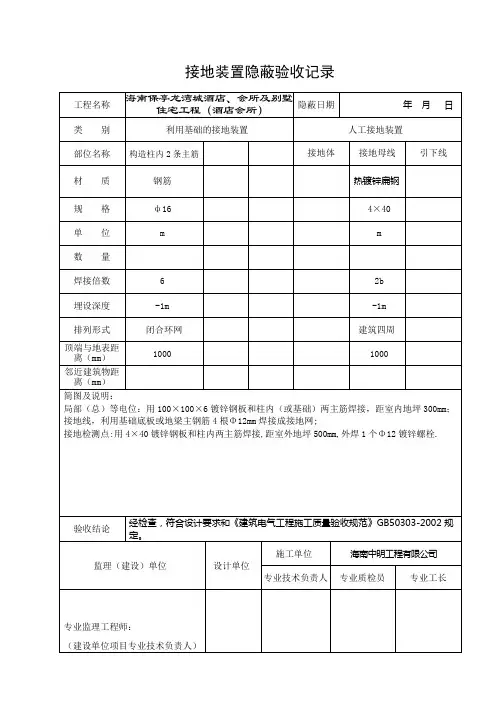

接地装置隐蔽验收记录

隐蔽工程验收记录(大全)

隐蔽填写的内容 基础条基 1、所用的商品混凝土原材料出厂合格证及相关资料齐全 2、混凝土表面无蜂窝、麻面 3、所隐的条型基础符合设计及规范要求 基槽 1、基槽开挖标高，尺寸，坡度附合规范要求 2、基槽底浮土、杂物已清理干净 3、符合施工规范要求及质量验收记录 1、基础基底标高为-7.25m，槽底土质为③层土-粉细砂，无地下水； 2、基槽土层已挖至-7.25m，基底清理到位，浮土、松土清除到持力层，无杂物； 3、基底轮廓尺寸符合图纸要求。 隐检内容已做完，请予以检查 基础圈梁 1、所用的商品混凝土原材料出厂合格证及相关资料齐全 2、混凝土表面无蜂窝、麻面 基础接地 1、防雷接地所用的材料均有合格证 2、利用基础基础钢筋作为接地装置，基础钢筋间焊接牢固，符合规范要求 3、采用-4×40热度锌扁钢敷设成闭合环路，扁钢质量符合设计要求 4、符合设计要求及施工质量验收规范要求 1、工人接地装置采用-40×4镀锌扁钢，标高-1.8m，位置符合电气施工图纸。 2、环形接地装置分别与轴/①、⑧/⑥……等处引至结构基础钢梁进行焊接，并与避雷引线连成一体。 3、扁钢连接处焊接长度为其宽度的2倍以上，且三面施焊，焊接处药皮已清除，无夹渣咬肉现象，并涂沥青，防腐无遗漏。 4、建筑物外墙轴/②、轴// 5、实测接地电阻值为0.2Ω。 隐检内容已做完，请予以检查。 一层柱避雷引下线 1、所用的材料有出厂合格证 2、利用建筑物柱内主筋作引下线，采用电渣压力焊法，搭接长度符合设计要求及施工质量验收规范要求 1、避雷引下线共20处，分别利用图纸标示的柱子中两根Φ25柱主筋上下对应引上，位置符合电气施工图纸。 2、柱主筋采用Φ16钢筋帮条焊，在直螺纹接头上下做跨接焊，焊接连成一体，焊接长度大于钢筋直径的6倍，且两面施焊；药皮已清除，无夹渣咬肉现象。 隐检内容已做完，请予以检查。 屋面挤塑聚苯乙烯泡沫板保温层 1、保温层采用聚苯板保温板，有出厂合格证、质量证明文件。 2、保温铺贴牢固，接缝严密。 3、保温层材质、厚度符合图纸设计要求。 4、保温层上下接缝外错开，接缝处用同类材料碎屑填嵌饱满。

基础防雷及接地装置安装隐蔽记录

施2002—52 工程名称：麓谷公馆商业裙楼验收日期：2011年11月21日共页第1页 分项工程名称：接地装置安装子分部工程名称：防雷及接地装置安装隐蔽部位：1-11/L-V轴底板、承台、梁项目经理：刘友良施工技术负责人：吴建华施工图号：电施034 施工执行标准名称及编号：《建筑电气工程施工质量验收规范》GB50303-2002 隐蔽工程内容序 号 工程分项隐蔽验收批部位 单 位 数 量 施工单位全数检查情况及说明 监理（建设） 单位验收记录1 1-11/L-V轴底板、承台、梁M 1、25*4mm热镀锌扁钢连接成水 平接地装置，垂直接地极为 50*50*5热镀锌角钢，长2.5m， 每5m设一根，位置、数量符合 设计及施工规范要求。焊接接头 采用双面满焊，焊缝饱满，无夹 渣、无咬肉现象。 2、建筑物外墙根据图纸要求设 置测试点。 3、自然接地利用地下室抗浮锚 杆、人工挖孔桩钢筋作为接地 极。 施工单位全数检查评定结果： 符合设计及规范要求的规定。 项目专业质量检查员：项目专业技术负责人：年月日 监理（建设）单位验收结论： 监理（建设）项目部（章） 专业监理工程师（建设单位项目技术负责人）：年月日勘察设计技术交底会议等列入须经设计人员参与隐蔽验收的部位签证 勘察设计单位参加验收人意见： 验收人签名：年月日 注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。检查评定结论必须语言规范，并针对主控项目、一般项目，特别是结构构造措施的内容要求，

安装工程隐蔽工程验收记录

湘质监统编 施2002-52 建筑设备安装工程隐蔽验收记录 注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结果或结论。

隐蔽工程验收 报验申请表 湘质监统编 施2002-14

电线导管、电缆导管和线槽敷设检验批质量验收记录表 GB50303-2002 （Ⅰ）室内 得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；当非镀锌导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫的连接固定螺栓。②金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。③防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。④当绝缘导管的砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大小15mm。2、一般项目：①电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径符合本规范表12.2.1-1的规定。②金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。③室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50~80mm。④暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150~500mm范围内设置管卡，中间直线段管卡间的最大距离应符合表14.2.6的规定。⑤线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。⑥防爆导管敷设应符合下列规定：导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。⑦绝缘导管敷设应符合下列规定：管口平整光滑；管与管、管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管；沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。⑧金属、非金属柔性导管敷设应符合下列规定：刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m；可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防腐液覆盖层完整无损；可挠性金属导管和金属柔性导管不能做接地（PE）或接零（PEN）的连续导体。⑨导管和线槽，在建筑物变形缝处，应设实偿装置。

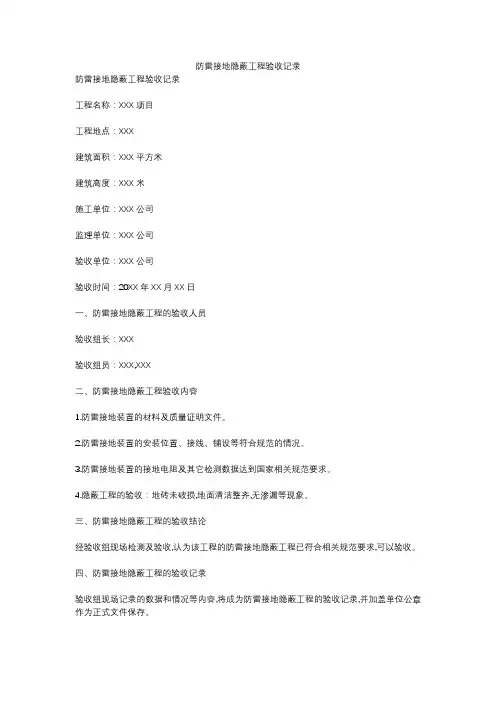

隐蔽工程验收记录(防雷接地)

隐蔽工程验收记录 （001#风机基础-箱变基础外部接地连接工程） Ⅰ-8-1 编号：001D02001 单位工程名称 #001风力发电机组安装工程 分项工程名称 基础外部接地装置安装 验收部位 #001风机基础箱变基础外部接地连接 施工图号 SHE358J-71-06 验 收 内 容 隐蔽内容(图示或文字说明)： 1、材料：水平接地体 -50×6热镀锌扁钢；垂直接地极 φ50热镀锌钢管，L=； 2、工艺：扁钢之间焊接搭接≥2D ，三面焊接；扁钢与钢管搭接，扁钢紧贴2/3钢管表面，上下两侧施焊;沥青漆防腐。 施工单位 检查结果 班组长： 项目专业质量检查员： 项目专业技术负责人： 年 月 日 水平接地体，焊接处采用沥青漆防腐，周围包裹降阻剂，降阻剂截面积× 风机基础 （示意） 内环半径10m ，水平接地体与垂直接地体深埋； 与风机基础引出扁钢焊接，共6 处 热镀锌钢管（垂直接地极） 扁钢与扁钢焊接处 热镀锌扁钢 与箱变引出扁钢焊接,，共4处 箱变水平接地体外引焊接，共2处 垂直接地极，焊接处采用沥青漆防腐，周围包裹降阻剂，降阻剂截面积×

监理单位 验收结论 专业监理工程师：年月日 隐蔽工程验收记录 （001#风机基础-箱变基础外部接地连接工程） Ⅰ-8-1 编号：001D02002 单位工程名称#002风力发电机组安装工程分项工程名称防雷接地安装 验收部位#002风机基础施工图号SHE-358J-71-06 验收内容隐蔽内容(图示或文字说明)： 1、材料：水平接地体 -50×6热镀锌扁钢；垂直接地极φ50热镀锌钢管，L=； 2、工艺：扁钢之间焊接搭接≥2D，三面焊接；扁钢与钢管搭接，扁钢紧贴2/3钢管表面，上下两侧施焊;沥青漆防腐。 外环半径 15m，水平接 地体与垂直 接地极深埋 水平接地体， 焊接处采用沥 青漆防腐，周 围包裹降阻 剂，降阻剂截 面积× 热镀锌钢管（垂直接地极） 扁钢与扁钢焊接处 热镀锌扁钢 垂直接地极共 16根 与内环水平接 地体引出扁钢 焊接，共6处 与箱变水平接 地体引出扁钢 焊接，共2处 垂直接地极，焊 接处采用沥青漆 防腐，周围包裹 降阻剂，降阻剂 截面积×

电梯安装隐蔽工程验收记录表

电梯施工（隐蔽工程）检查记录表 工序曳引机承重梁安装工地名称苏新年 安装场所河南省周口市淮阳县北关新华大街设备编号1# 电梯型号TKF800/1.0-VVVF1出厂编号20150420005 检验项目及技术要求 序号检验内容及技术要求检验结果 1采用的承重梁规格及材料牌号应符合技术文 件规定的要求。 合格 2曳引机承重梁应支承在钢筋混凝土过梁或金 属过梁上。 合格 3金属过梁采用锚栓固定应牢靠，采用锚栓规 格应符合规定的要求。 合格 4承重梁如需埋入承重墙内，则支承长度应超 过墙厚中心20㎜，且不应小于75㎜。 合格 5焊接承重梁与金属过梁应无裂纹、气孔，并 两边焊透。 合格 6安装后承重梁上平面水平度≤2/1000；承重 梁上平面相互高度差≤2mm，相互间的平行度 ≤6mm/全长。 合格 7若使用三根承重梁时，中间梁的上平面不得 高于左、右梁。 合格 承重梁规格承重梁材料牌号检验结论合格锚栓规格M16×150埋入深度≥100㎜检验员/日期

电梯施工（隐蔽工程）检查记录表 工序层门地坎安装工地名称苏新年 安装场所河南省周口市淮阳县北关新华大街设备编号1# 电梯型号TKF800/1.0-VVVF1出厂编号20150420005 检验项目及技术要求 序号检验内容及技术要求检验结果 采用的层门地坎底座规格及材料牌号应符合 1 合格 规定的要求，层门地坎应具有足够的强度。 采用锚栓规格应符合规定的要求，锚栓固定 合格 2 应牢靠。 3埋入墙的螺栓应采取防腐措施。合格 4焊接地坎底座应无裂纹、气孔，并两边焊透。合格 5安装后层门地坎水平度≤2/1000。合格 6地坎应高出装修地面2～5㎜。合格 地坎底座规格地坎底座材料牌号检验结论合格 锚栓规格M16×150埋入深度≥100㎜检验员/日期 电梯施工（隐蔽工程）检查记录表

2电气接地装置隐蔽验收记录

电气接地装置隐蔽验收记录 接地装置示意图［绘制比例要适当，注明各组别编号及有关尺寸（ mn ）］ 10-14轴/E-L 轴：利用基础梁内4根? 16主钢筋作自然接地装置，所有直螺纹连接处均 用? 12热镀 锌圆钢做跨接处理，钢筋与钢筋、钢筋与带铁为双面施焊，带铁与带铁为三面施 焊，焊接长度大于15cm,焊缝饱满，无夹渣，利用40*4热镀锌扁钢与地下车库接地网连接 贯通，与结构柱内2根? 25的主筋（引下线利用筋）可靠焊接，2根? 25的主筋采用等差弯 型钢筋连接、贯通且已标识。总等电位联结 （MEB 箱、电梯轨道、水暖井、电井接地就近采 用40*4热镀锌扁钢与接地网连接预留，符合要求。各连接处做法见下图，具体位置及走向 见附图。 .Z 监理（建设）单位 工程名称 苍山县教育科研中心 施工单位 分项工程名称 接地装置安装 天气情况 监理（建设） 单位 验收日期 鲁 DQ-012-001 大兀建设集团有限公司~ 第九建筑工程公司 临沂市建设工程监理公司 2013年04月25日 接地类别 组数 设计要求 沟槽尺寸 随土建基础开挖 土质情况 筏板混凝土 接地极规格（mr ）i 打进深度 （mn ） 接地母线规格 ? 16、? 25 螺纹钢筋 焊接情况 焊接长度大于15cm 焊缝饱满, 无夹渣 防腐处理 接地电阻 （取最大值） 施工单位

接地母线规格 焊接情况 接地电阻 （取最大值） 防腐处理 检验结论 沟槽尺寸 随土建基础开挖 接地极规格（mr ）i / ? 16、? 25 螺纹钢筋 / 土质情况 打进深度 （mm 筏板混凝土 / 焊接长度大于15cm 焊缝饱满, 无夹渣 （公章） （公章） 电气接地装置隐蔽验收记录 鲁 DQ-012-002 接地装置示意图[绘制比例要适当，注明各组别编号及有关尺寸（ mm ] 10-14轴/A-E 轴：利用基础梁内4根? 16主钢筋作自然接地装置，所有直螺纹连接处均 用? 12热镀锌圆钢做跨接处理，钢筋与钢筋、钢筋与带铁为双面施焊，带铁与带铁为三面施 焊，焊接长度大于 15cm,焊缝饱满，无夹渣，利用40*4热镀锌扁钢与地下车库接地网连接 贯通，与结构柱内2根? 25的主筋 （引下线利用筋）可靠焊接，2根? 25的主筋采用等差弯 型钢筋连接、贯通且已标识。总等电位联结 （MEB 箱、电梯轨道、水暖井、电井接地就近采 用40*4热镀锌扁钢与接地网连接预留，符合要求。各连接处做法见下图，具体位置及走向 见附图。 制君树和. 工程名称 分项工程名称 天气情况 接地类别 苍山县教育科研中心 接地装置安装 晴 防雷接地~ 组数 施工单位 监理（建设） 单位 验收日期 大兀建设集团有限公司 第九建筑工程公司 临沂市建设工程监理公司 2013年04月28日 设计要求 < 1 Q

避雷引下线隐蔽工程检查验收记录

避雷引下线焊接隐蔽工程检查验收记录 编号：（01-18/03-02/04-02/05-16）/06-17/ （ 08-20/09-01） 工程名称渝汇蓝湾国际二期Ⅱ标P-17#楼分部（子分部）工程名称建筑电气(防雷及接地安装) 项目经理寿奎雄施工单位浙江八达建设集团验收部位基础施工图号DS-PW-08 施工执行标准名称及编号 建筑电气工程施工质量验收规范 GB50303-2002 分项工程名称/检验批编号避雷引下线/060702 001 联系单号或日期/ 检查项目检查情况 说明及简图： 根据DS-PW-08，利用柱子内2根主钢筋作避雷引下线与地 梁钢筋焊接，用D12圆钢跨接焊，焊接长度大于6D，双面焊接， 焊缝饱满、平整、无虚焊，焊接质量良好。做法见图。 利用金属构件、金属管道作接地线时与接地干 线的连接 符合要求钢制接地线的连接和材料规格、尺寸符合要求 检查验收意见 符合要求 施工单位 项目专业质量检查员（签名）： 项目专业技术负责人（签名）： 年月日 专业监理工程师（签名）： （建设单位项目专业技术负责人） 年月日 柱内主筋 地梁主筋 学习资料

避雷引下线焊接隐蔽工程检查验收记录 编号：（01-18/03-02/04-02/05-16）/06-17/ （ 08-20/09-01） 工程名称渝汇蓝湾国际二期Ⅱ标15#排屋分部（子分部）工程名称建筑电气(防雷及接地安装) 项目经理寿奎雄施工单位浙江八达建设集团验收部位车库施工图号DS-PW-08 施工执行标准名称及编号 建筑电气工程施工质量验收规范 GB50303-2002 分项工程名称/检验批编号避雷引下线/060702 002 联系单号或日期/ 检查项目检查情况 说明及简图： 根据DS-PW-08，利用柱子内≮φ16的2根主钢筋作避雷引 下线，在钢筋接头处用D12圆钢跨接焊，焊接长度大于6D，双 面焊接，焊缝饱满、平整、无虚焊，焊接质量良好。做法见图。 电渣压力焊接点 D12跨接钢筋 焊接 避雷引下线 利用金属构件、金属管道作接地线时与接地干线的连接符合要求钢制接地线的连接和材料规格、尺寸符合要求 检查验收意见 符合要求 施工单位 项目专业质量检查员（签名）： 项目专业技术负责人（签名）： 年月日 专业监理工程师（签名）： （建设单位项目专业技术负责人） 年月日 学习资料

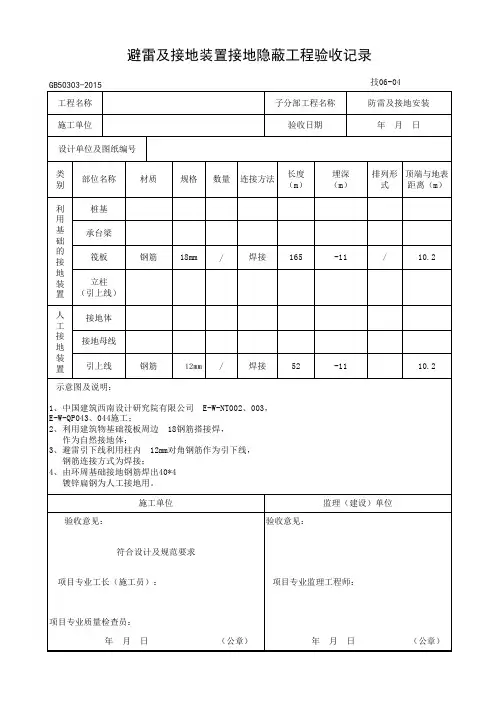

避雷引下线隐蔽工程验收记录

工程名称河南省华裕置业有限公司5号住宅楼子分部工程名称防雷及接地装置安装施工单位郑州市二七建筑工程公司验收日期2004年2月19日设计单位及图纸编号河南五象建筑设计有限公司电施5-06 类别部位层段或标高（m）材质规格数量连接方法 引线GZ柱防雷 焊接 六层钢筋122根焊接 侧击雷 外窗均压环 接闪器 示意图及说明： 利用构造柱内两根统长钢筋与基础接地极连接起来作为避雷引下线，焊接GZ柱的位置为：轴与轴、轴与轴、轴与轴、轴与轴轴与轴相交处柱子，共5点，焊接时搭接长度大于圆钢直径6倍，双面施焊，并全部埋于砼中。 施工单位监理（建设）单位 验收意见： 项目专业工长（施工员）：项目专业质量检查员：验收意见： 项目专业监理工程师：

工程名称河南省华裕置业有限公司4号住宅楼子分部工程名称防雷及接地装置安装施工单位郑州市二七建筑工程公司验收日期2004年月日设计单位及图纸编号河南五象建筑设计有限公司电施4-07 类别部位层段或标高（m）材质规格数量连接方法 引线GZ柱防雷 焊接 六层钢筋122根焊接 侧击雷 外窗均压环 接闪器 示意图及说明： 利用构造柱内两根统长钢筋与基础接地极连接起来作为避雷引下线，焊接GZ柱的位置为：①轴与E 轴、A轴与轴、轴与轴、⑧轴与轴南侧处柱、17轴与F轴、18轴与A轴南侧柱、E轴与21轴、A轴与21轴相交处柱子，共8点，焊接时搭接长度大于圆钢直径6倍，双面施焊，并全部埋于砼中。 施工单位监理（建设）单位 验收意见： 项目专业工长（施工员）：项目专业质量检查员：验收意见： 项目专业监理工程师：

避雷及接地引线（侧击雷）隐蔽工程验收记录 GB50303—2002 技06-05- 工程名称河南省华裕置业有限公司3号住宅楼子分部工程名称防雷及接地装置安装施工单位郑州市二七建筑工程公司验收日期2004年月日 设计单位及图纸编号河南五象建筑设计有限公司电施3-07 类别部位层段或标高（m）材质规格数量连接方法 引线GZ柱防雷 焊接 六层钢筋122根焊接 侧击雷 外窗均压环 接闪器 示意图及说明： 利用构造柱内两根统长钢筋与基础接地极连接起来作为避雷引下线，焊接GZ柱的位置为：轴与轴、轴与轴、⑥轴与轴、⑥轴与轴南侧处柱、13轴与F轴、13轴与A轴南侧处柱、17轴与E轴、17轴与A 轴、22轴与E轴、22轴与E轴相交处柱子，共10点，焊接时搭接长度大于圆钢直径6倍，双面施焊，并全部埋于砼中。 施工单位监理（建设）单位 验收意见： 项目专业工长（施工员）：项目专业质量检查员：验收意见： 项目专业监理工程师：

隐蔽工程验收记录(防雷接地)

（001#风机基础-箱变基础外部接地连接工程） Ⅰ-8-1 编号：001D02001 单位工程名称#001风力发电机组安装工程分项工程名称基础外部接地装置安装 验收部位 #001风机基础箱变基础外部接地连接 施工图号 SHE358J-71-06 验收 内 容 隐蔽内容(图示或文字说明)： 1、材料：水平接地体 -50×6热镀锌扁钢；垂直接地极φ50热镀锌钢管，L=2.5m ； 2、工艺：扁钢之间焊接搭接≥2D ，三面焊接；扁钢与钢管搭接，扁钢紧贴2/3钢管表面，上下两侧施焊; 沥青漆防腐。 施工单位检查结果 班组长： 项目专业质量检查员： 项目专业技术负责人：年月日 监理单位验收结论 水平接地体，焊接处采用沥青漆 防腐，周围包裹降阻剂，降阻剂 截面积0.25m ×0.25m 风机基础（示意） 内环半径10m ，水平接地体与垂直接地体深埋2.8m ； 与风机基础引出扁钢焊接，共6 处 热镀锌钢管（垂直接地极）扁钢与扁钢焊接处热镀锌扁钢 与箱变引出扁钢焊接,，共4处 箱变水平接地体外引焊接，共2 处 垂直接地极，焊接处采用沥青漆防腐，周围包裹降阻剂，降阻剂 截面积0.20m × 0.20m

（001#风机基础-箱变基础外部接地连接工程） Ⅰ-8-1 编号：001D02002 单位工程名称#002风力发电机组安装工程 分项工程名称防雷接地安装验收部位 #002风机基础 施工图号 SHE-358J-71-06 验 收 内 容 隐蔽内容(图示或文字说明)： 1、材料：水平接地体 -50×6热镀锌扁钢；垂直接地极φ50热镀锌钢管，L=2.5m ； 2、工艺：扁钢之间焊接搭接≥2D ，三面焊接；扁钢与钢管搭接，扁钢紧贴2/3钢管表面，上下两侧施焊; 沥青漆防腐。施工单位检查结果 班组长： 项目专业质量检查员： 项目专业技术负责人：年月日 监理单位验收结论 外环半径15m ，水平接地体与垂直接地极深埋1.4m 水平接地体，焊接处采用沥 青漆防腐，周围包裹降阻 剂，降阻剂截面积0.25m × 0.25m 热镀锌钢管（垂直接地极）扁钢与扁钢焊接处热镀锌扁钢 垂直接地极共16根 与内环水平接 地体引出扁钢焊接，共6处 与箱变水平接地体引出扁钢焊接，共2处垂直接地极，焊接处采用沥青漆防腐，周围包裹降阻剂，降阻剂截面积0.20m × 0.20m

电气装置接地规范

电气装置安装工程接地装置施工及验收规范 中华人民共与国国家标准GB 50169—92 第一章总则 第1、0、1条为保证接地装置安装工程得施工质量、促进工程施工技术水平得提高，确保接地装置安全运行，制定本规范。 第1、0、2条本规范适用于电气装置得接地装置安装工程得施工及验收。 第1、0、3条接地装置得安装应按已批准得设计进行施工。 第1、0、4条采用得器材应符合国家现行技术标准得规定，井应有合格证件。 第1、0、5条施工中得安全技术措施，应符合本规范与现行有关安全技术标准得规定。第1、0、6条接地装置得安装应配合建筑工程得施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。 第1、0、7条接地装置得施工及验收，除按本规范得规定执行外，尚应符合国家现行得有关标准、规范得规定。 第二章电气装置得接地 第一节一般规定 第2、1、l条电气装置得下列金属部分。均应接地或与PEN线相接： 一、电机、变压器、电器、手携式或移动式用电器具等得金属底座与外壳。 二、电气设备得传动装置。 三、屋内外配电装置得金属或钢筋混凝土构架以及靠近带电部分得金属遮栏与金属门。 四、配电、控制、保护用得屏（柜、箱）及操作台等得金属框架与底座。 五、交、直流电力电缆得接头盒、终端头与膨胀器得金属外壳与电缆得金属护层、可触及得电缆金属保护管与穿线得钢管。 六、电缆桥架、支架与井架。 七、装有避雷线得电力线路杆塔。 八、装在配电线路杆下得电力设备。 九、在非沥青地面得居民区内，无避雷线得小接地电流架空电力线路得金属杆塔与钢筋混凝土杆塔。 十、电除尘器得构架。 十一、封闭母线得外壳及其她裸露得金属部分。 十二、六氟化硫封闭式组合电器与箱式变电站得金属箱体。 十三、电热设备得金属外壳。 十四、控制电缆得金属护层。 第2、1、2条电气装置得下列金属部分可不接地或不与PEN线相接： 一、在木质、沥青等不良导电地面得干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下得电气设备得外壳；但当有可能同时触及上述电气设备外壳与已接地得其她物体时，则仍应接地。 二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下得电气设备得外壳（该款系沿用《电气安装施工及验收规范》GBJ232-82中条文）。 三、安装在配电屏、控制屏与配电装置上得电气测量仪表、继电器与其她低压电器等得外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压得绝缘子得金属底座等。 四、安装在已接地金属构架上得设备，如穿墙套管等。 五、额定电压为220V及以下得蓄电化室内得金属支架。

隐蔽工程验收记录填写范例

隐蔽工程验收记录填写范例 一、地基基础工程与主体结构工程 1、土方工程 （1）检查内容：依据施工图纸、地质勘察报告、有关施工验收规范要求底标高，基底轮廓尺寸等情况；检查基底清理情况，基底标高，基底轮廓尺寸等情况； （2）填写要点：土方工程隐检记录中要注明施工图纸编号，地质勘测报告编号，将检查内容描述清楚。 2、支护工程 （1）检查内容：依据施工图纸、有关施工验收规范要求和基坑支护方案、技术交底、检查锚杆、土钉的品种规格、数量、插入长度、钻孔直径、深度和角度；检查地下连续墙成槽宽度、深度、倾斜度、钢筋笼规格、位置、槽底清理、沉渣厚度情况； （2）填写要点：支护工程隐检记录中要注明施工图纸编号，地质勘测报告编号，锚杆、土钉的品种规格、数量、插入长度、钻孔直径等主要数据描述清楚。 3、桩基工程 （1）检查内容：依据施工图纸、有关施工验收规范要求和桩基施工方案、技术交底, 检查钢筋笼规格、尺寸、沉渣厚度、清孔等情况； （2）填写要点：桩基工程隐检记录中要注明施工图纸编号，地质勘测报告编号，将检查的钢筋规格、尺寸、沉渣厚度、清孔等情况描述清楚。 4、地下防水工程 （1）检查内容：依据施工图纸、有关施工验收规范要求和防水施工方案、技术交底、检查混凝土的变形缝、施工缝、后浇带、穿墙套管、预埋件等设置的形式和构造等情况；检查防水层的基层处理，防水材料的规格、厚度、铺设方式、阴阳角处理、搭接密封处理等情况； （2）填写要点：地下防水工程隐检记录中要注明施工图纸编号、刚性防水混凝土的强度等级、抗渗等

级，柔性防水材料的编号、规格、防水材料的复试报告编号、施工铺设方法、搭接长度、宽度尺寸等情况，还应将阴阳角处理、附加层情况等描述清楚， 必要时可附简图加以说明。 5、结构钢筋绑扎 （1）检查内容：依据施工图纸、有关施工验收规范要求和钢筋施工方案、技术交底、检查钢筋的品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度，钢筋及垫块绑扎和钢筋除锈等情况； （2）填写要点：钢筋工程隐检记录中要注明施工图纸编号，主要钢筋原材复试报告编号，钢筋竖向水平各自的型号、排距、保护层尺寸，箍筋的型号，间距尺寸，钢筋绑扎接头长度尺寸，垫块规格尺寸等，若钢筋规格与图纸不相符，还应将钢筋代用变更的洽商编号填写清楚，检查内容应尽量描述清楚。 6、结构钢筋连接 （1）检查内容：依据施工图纸、有关施工验收规范要求和钢筋施工方案、技术交底，检查连接形式、连接种类、接头位置、数量和连接质量，若是焊接，还要检查焊条、焊剂的产品质量，检查焊口形式、焊缝长度、厚度、表面清渣等情况； （2）填写要点：钢筋连接隐检记录中要注明施工图纸编号，钢筋连接试验报告编号，钢筋连接的种类（焊接、机械连接），连接形式（锥螺纹连接、滚压直螺纹连接、钢套筒连接、剥肋直螺纹连接、电渣压力焊、闪光对焊等），焊（连）接的具体规格尺寸、数量、接头位置应描述清楚，对不同连接形式分别填写隐检记录。 7、预应力工程 （1）检查内容：依据施工图纸、有关施工验收规范要求和预应力施工方案、技术交底，检查预应力筋的品种、规格、数量、位置，预留孔道的规格、数量、位置、形状及灌浆孔、排气兼泌水管的情况等， 预应力筋的下料长度、切断方法、竖向位置偏差、固定、护套的完整性，锚具、夹具和连接器的组装等情况，锚固区中加强构造情况。 （2）填写要点：预应力工程隐检记录中要注明施工图纸编号，预应力的种类（有粘结或无粘接），预应力的方法（先张法、后张法），锚具的规格型号，预应力筋的长度尺寸，预埋垫板的尺寸等，将检查内容描述清楚。

鲁DQ-012 电气接地装置隐蔽验收记录

表B.0.7 电气接地装置报审、报验表 工程名称：青岛市民健身中心项目-体育场编号：致：青岛市工程建设监理有限公司（项目监理机构） 我方已完成基础9-21轴/K-M轴接地装置安装工作，经自检合格，请予以审查或验收。 附件：隐蔽工程质量检验资料 检验批质量检验资料 分项工程质量检验资料 施工试验室证明资料 其他 施工项目经理部（盖章） 项目经理或项目技术负责人（签字） 年月日 审查或验收意见： 项目监理机构（盖章） 专业监理工程师（签字） 年月日 注：本表一式二份，项目监理机构、施工单位各一份。

电气接地装置隐蔽验收记录 鲁DQ—012 工程名称青岛市民健身中心项目-体育场施工单位中国建筑股份有限公司 分项工程名称接地装置安装监理(建设) 单位 青岛市工程建设监理有限公司 天气情况晴验收日期2017.3.2 接地类别防雷接地组数联合接地设计要求小于1Ω 接地装置示意图[绘制比例要适当，注明各组别编号及有关尺寸(mm)] 1、利用结构基础做接地装置，利用基础地梁两主钢筋（φ≥16）通长可靠连通成网并与柱基钢筋连接，其中基础外 缘两根主钢筋需焊连成电气环路。 2、隐蔽区域：基础9-21轴/K-M轴。 沟槽尺寸/ 土质情况良好 接地极规格 (mm) / 打进深度 (mm) / 接地母线规格φ≥16主筋焊接情况焊接良好，双面焊接，搭接长度≥6D（D：搭接圆钢直径10mm） 防腐处理混凝土保护 接地电阻 (取最大值) 0.6Ω 验收结论 施工单位监理(建设)单位 专业工长：专业质量检查员：项目专业技术(质量)负责人：监理工程师： (建设单位项目专业技术负责人) 山东省建设工程质量监督总站监制

装饰装修隐蔽工程验收记录表全套范例

地面砖面层隐蔽工程验收记录 工程名称 分项工程名称隐蔽工程项目 施工标准名称 及代号 隐蔽工程部位： 郑州恒大绿洲三期14# 楼室内精装修工 程 地面砖面层工程 地面砖 装饰装修工程质量验收规范 GB50210-2001 质量要求 面层所用的板块的品种、质量必须符合 设计要求。 面层与下一层的结合（粘结）应牢固， 无空鼓。 砖面层的表面应洁净、图案清晰，色泽 一致，接缝平整，深浅一致，周边顺直。 板块无裂纹、掉角和缺楞等缺陷。 面层邻接处的镶边用料及尺寸应符合 设计要求，边角整齐、光滑。 踢脚线表面应洁净、高度一致、结合牢 固、出墙厚度一致。 楼梯踏步和台阶板块的缝隙宽度应一致、 齿角整齐；楼层梯段相邻踏步高度差不 应大于 10mm；防滑条顺直。 面层表面的坡度应符合设计要求，不倒 泛水、无积水；与地漏、管道结合处应严 密牢固，无渗漏。 项目经理左超华 专业工长叶左干 深圳市建艺装饰集团股份有限 施工单位 公司 施工图纸名称及编号 监理 ( 建设 ) 单位 施工单位自查记录 验收记录 符合设计要求 施工单位 经检查，本分项工程符合设计及国家相关规定要求。 自查结论 施工单位项目技术负责人：年月日 监理 ( 建设 ) 单位验收结论 监理工程师（建设单位项目负责人）：年月日

工程名称饰面板安装隐蔽工程验收记录 项目经理 分项工程名称隐蔽工程项目 施工标准名称 及代号 隐蔽工程部位： 饰面板工程 墙面木骨架、 基层板制作安装 装饰装修工程质量验收规范 GB50210-2001 质量要求 木龙骨的燃烧性能等级应符合设计要 求。 饰面板安装工程的预埋件（或后置埋 件）、连接件的数量、规格、位置、 连接方法和防腐处理必须符合设计要 求。 木龙骨骨架安装牢固，表面应平整、 洁净，无缺损。 专业工长 施工单位 施工图纸名称及编号 监理 ( 建设 ) 单位 施工单位自查记录 验收记录 采用的优质烘干木材作木龙 骨（断面规格40*40 ，网络间 距200*200 施防火涂料 3 遍），其燃烧性能等均符合设 计要求。 木骨架基层以18 厚杉木细木 工板基层（防火涂料 3 遍）， 连接件的规格、连接方法及 防腐处理等均符合要求。 木龙骨骨架安装牢固。其表 面平整、顺直、无翘曲及损 坏，符合设计及国家行业施 工及工艺规范要求。 施工单位经检查，本分项工程符合设计及国家相关规定要求。 自查结论 施工单位项目技术负责人：年月日 监理 ( 建设 ) 单位验收结论 监理工程师（建设单位项目负责人）：年月日
