磷酸氢钙生产操作

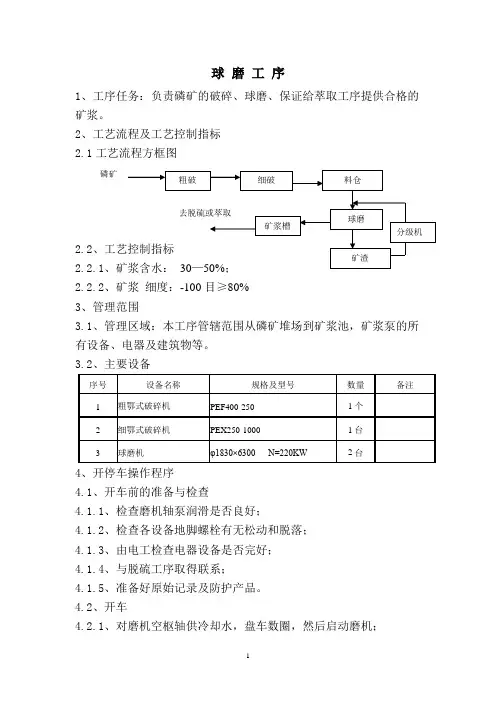

球磨工序
1、工序任务：负责磷矿的破碎、球磨、保证给萃取工序提供合格的矿浆。
2、工艺流程及工艺控制指标
2.1工艺流程方框图
2.2.2、矿浆细度：-100目≥80%
3、管理范围
3.1、管理区域：本工序管辖范围从磷矿堆场到矿浆池，矿浆泵的所有设备、电器及建筑物等。
3.2、主要设备
4、开停车操作程序
4.1、开车前的准备与检查
4.1.1、检查磨机轴泵润滑是否良好；
4.1.2、检查各设备地脚螺栓有无松动和脱落；
4.1.3、由电工检查电器设备是否完好；
4.1.4、与脱硫工序取得联系；
4.1.5、准备好原始记录及防护产品。
4.2、开车
4.2.1、对磨机空枢轴供冷却水，盘车数圈，然后启动磨机；
4.2.2、从后往前依次启动圆盘机、细鄂式破碎机、粗鄂式破碎机，待设备运行正常之后，开始向粗鄂式破碎机投料。
4.2.3、启动圆盘给料机，给球磨机均匀加料；
4.2.4、同时向磨机均匀、定量加水；
4.2.5、待矿浆指标达到要求后，进入正常操作；
4.2.6、与磷酸脱硫工序联系后，启动矿浆泵供矿浆；
4.3、停车
4.3.1、从前往后依次停粗鄂式破碎机、细鄂式破碎机、；
4.3.2、矿石料斗碎矿用完后，停圆盘给料机，同时减少磨机加水量；
4.3.3、待磨机内物料排完后，停止向磨机内加水；
4.3.4、然后停磨机，再关闭空枢轴冷却水；
4.3.5、待矿浆池矿浆打完后，停搅拌浆，停矿浆泵。
4.3.6、如遇停电，应立即关闭磨机加水阀，然后依次停车。
5、正常操作要点及注意事项
5.1、注意粗碎、细碎粒度并及时调整。
5.2、注意调节矿水比例，确保矿浆指标。
5.3、注意平稳供料，同时常检查中转槽搅拌，防止矿浆沉淀。
5.4、注意电机温升是否在规定的范围之内，皮带有无跑边打滑现象。
5.5、注意磨机的运转电流，低于规定值时，应及时查找原因及时处理。
5.6、注意安全，防止矿石掉落伤人及其它人身、设备事故的发生。
6、不正常现象及处理方法
脱硫工序
1、岗位任务:负责将萃取后的滤液酸与磷矿浆预反应正常进行，降低滤液中的SO42-浓度达规定要求,向氢钙生产系统提供合格的成品脱硫磷酸。
2、工艺流程方框图及工艺指标
2.2、工艺操作控制指标
2.2.1、脱硫磷酸SO3浓度：≤6g/l；
2.2.2、脱硫磷酸P2O5浓度：≥90g/l
3、管理范围
3.1、管辖区域：脱硫槽及附属设备、所属设备、阀门、仪器、仪表、电器、防护用具以及建、构筑物等。
3.2、主要设备：见设备一览表
4、开停车操作程序
4.1、开车前的准备与检查
4.1.1、检查管道、阀门、仪器、仪表是否齐全完好。
4.1.2、盘车检查所有转动设备是否灵活，有无阻卡现象。
4.1.4、通知准备供盘滤磷酸和矿浆。
4.1.5、准备好本岗位的原始记录和安全防护用品。
4.2、开车
4.2.1、通知滤酸，至淹没搅拌器下层浆叶后，启动搅拌器，通知供矿浆。
4.2.2、每隔60分钟测定一次脱硫槽出口料浆液相SO3浓度，操作指标达到规定值后稳定操作，调节磷矿浆的加入量大小保证指标在规定范围。
4.2.3、当脱硫料浆槽有料进入时，开启絮凝剂阀门向料浆中加入，当有脱硫酸溢流口开始溢流到脱硫酸时，慢慢放开稠浆阀门料浆到稠浆槽时，通知萃取岗位送浆。在放脱硫稠浆时保持脱硫料浆槽料浆液位稳定。
4.2.4、作好原始记录。
4.3、停车
4.3.1、长期停车
4.3.1.1、作好停车的准备，停止向脱硫槽供矿浆。
4.3.1.2、将脱硫槽内的料浆放空，全部打入稠浆中转槽，当料浆液面快低于搅拌器下层桨叶时，停止搅拌。
4.3.1.3、将脱硫稠厚器内稠浆全部放空，上部打入的滤液酸留待下次开车使用。
4.3.1.4、作好停车记录，待命是否立即清理槽底。
4.3.2、短期计划停车
4.3.2.1、通知停止供矿浆、供磷酸。
4.3.2.2、作好停车记录，清理现场，待命开车。
4.3.3紧急停车
4.3.3.1、如需紧急停车，首先应停止向脱硫槽进料，阀门关闭。4.3.3.2、如遇突然停电停车，阀门关闭，每小时要对搅拌器进行盘车5-10分钟。
4.3.3.3、事故排除，按开车程序开车。
4.3.3.4、作好紧急停车的原因、时间、故障排除记录。
5、不正常现象原因分析及处理方法
萃取工序
1、岗位任务：负责完成磷矿分解的萃取反应，使之达到以下要求：
①获得稳定、粗大、均匀、具有良好过滤、洗涤性能的二水硫酸钙结晶；②生产符合规定的磷酸；③努力提高萃取率。
2、工艺流程及工艺指标
2.1工艺流程方框图
2.2、工艺操作指标
2.2.1、磷酸P2O5g/l：150-240
2.2.2、液相SO3g/l：20-45
2.2.3、料浆液固比：2-3：1
2.2.4、反应温度：80-95℃
2.2.5、萃取率%：≥92
3、管理范围
3.1、管辖区域：萃取槽、控制分析室内所有的建构筑物、设备、管道、电器、仪器、仪表等。
3.2、主要设备：见设备一览表
4、开停车操作规程
4、开车前的准备与检查
4.1.1、盘车检查各转动设备是否灵活，有无卡阻现象及异声。
4.1.2、检查电器、仪表、管道、阀门是否处于关闭状态。
4.1.3、检查萃取槽搅拌器减速机润滑油是否足够。
4.1.4、准备本岗位所需的工具、用具、控制分析仪器、药品及原始记录。
4.2、开车
4.2.1、往萃取槽加入淡磷酸或清水，当淹没搅拌浆下层浆叶后，通蒸汽加热。
4.2.2、待淡磷酸或清水淹没搅拌浆上层浆叶后，停止加入淡磷酸或清水，启动搅叶，当槽内各区温度达到70—80℃后，停止加蒸汽。
4.2.3、开始缓缓加入硫酸，当槽内的SO3浓度分别达到规定的指标后，开始加入磷矿浆，每隔30分钟测定一次两槽内的液固比、SO3
浓度，调整加料量。
4.2.4、若槽内各区温度达到80℃以上，启动抽风机，保证萃取料浆温度在规定范围。
4.2.5、萃取料浆超过料浆管后，启动料浆阀向盘滤送料，开始过滤操作。
4.2.6、萃取磷酸浓度未达到规定值前，盘滤的滤洗液全部返回萃取槽，至滤液（磷酸）达到规定浓度后，淡酸根据萃取指标返回萃取槽，滤酸送脱硫岗位。
4.2.7、当脱硫料浆经稠厚器，清液（磷酸）去磷酸贮槽，稠浆返回萃取槽，控制好萃取工艺指标。
4.2.8、萃取系统进入正常运行阶段。
4.3、停车
4.3.1、长期停车
4.3.1.1、停止向萃取槽投入稠浆和硫酸，待萃取槽料浆液位低于料浆管后，用泵吊入萃取槽内，将全部料浆送去过滤，直至用完。
4.3.1.2、将滤液全部送磷酸贮槽（不再脱硫），将稠厚器的稠浆全部送萃取槽，直至用完为止。
4.3.1.3、待萃取槽内温度降下来后，清理槽底沉积的磷石膏，检查底部防磨板的腐蚀情况。
4.3.1.4、清理现场，作好停车记录，待令开车。
4.3.2、短期停车
4.3.2.1、萃取槽先停加稠浆，提再停加硫酸，高液相SO3浓度，降低磷酸浓度，当料浆液位低于出口管，不再往过滤机送料。
4.3.2.2、保持萃取槽料浆温度，温度降低应通蒸汽，每隔2小时作一次控制分析。
4.3.2.3、作好原始记录
4.3.3、紧急停车
4.3.3.1、停止向萃取槽加料，关闭料浆阀门。
4.3.3.2、如属停电，应人工定期对所有搅拌盘车。
4.3.3.3、作好原始记录，待命开车。
5、不正常现象及处理方法
过滤工序
1、岗位任务：完成磷石膏和萃取磷酸的分离过程，使磷石膏的质量符合指标要求。
2、工艺流程图及工艺控制指标：
2.2、工艺控制指标
2.2.1、磷石膏洗涤率：≥97%
3、管理范围
3.1、管辖区域：包括过滤机及其前后的中转池，集中池及其泵在内的所有设备、管道、池子及建筑物等。
3.2、主要设备
3.2.1、盘式过滤所属设备：见设备一览表
4、开停车操作规程
4.1、转台式过滤机操作规程
4.1.1、按设备操作规程启动设备
4.1.2、接到萃取送料的通知后，打开冲渣水冲洗滤布。
4.1.3、待萃取料浆进入分料斗时，立即打开聚丙烯酰胺液的球阀（其加入量应根据整个过滤效果来决定），待所有处于真空状态的滤盘均
盛有物料时，关闭料浆泵，停转滤机，待所有滤盘料浆抽干后，再开料浆泵、盘滤机，保持连续进料过滤。
4.1.4、向滤盘加水洗涤，在保持洗涤率的前提下，控制好洗水温度和用量，确保过滤酸P2O5浓度和洗涤率效果。
4.1.5、冲渣水进入集中池送盘滤作一、二洗水用。
5、操作注意事项
5.1、确保过滤真空度＞0.045Mpa。
5.2、经常检查盘内滤饼厚度是否均匀平整，及时清理料浆分液斗内的沉淀物，保证分料情况良好。经常检查滤布是否有发硬和破损情况，做到及时更换，清洗后的滤布不得有残留物。
5.3、随时注意过滤效果，如果效果较差时，应适当减少洗水水量，减小料浆量，低负荷开车，或适当调节减小冲渣水量，添部份清水作洗水，以保证洗涤效果，同时汇报车间值班干部，分析原因，找出处理措施。
5.4、定期清理系统内管道的结垢物，以免阻塞系统。
6、不正常现象的处理方法：
一段中和离心工序
1、岗位任务：负责对脱硫磷酸进行中和除杂，并将料浆进行固液分离，保证给二段中和提供符合要求的清液。
2、工艺流程及工艺指标
2.1、工艺流程方框图
2.2、工艺控制指标：
2.2.1、中和终点PH值：2.0—2.5 进口P2O5g/l：80.0—95.0
2.2.2、离心肥料级磷酸氢钙水分：≤40%
3、管理范围
3.1、管理区域：负责返溶磷酸溜槽到一段的清液溜槽之间的所有设备，坑池、管道、阀门及所属建筑物。
3.2、主要设备：见设备一览表
4、开停车操作程序
4.1、开车前的准备工作
4.1.1、检查所属设备是否完好，溜槽、阀门是否正常，离心机的滤布是否完好，能否正常使用。
4.1.2、检查使用的工具、记录是否齐全完好。
4.1.3、通知作好送酸准备，通知制浆工序做好送钙矿浆的准备。
4.2、正常开停车操作
4.2.1、按设备操作规程启动设备，向1#槽内加入返溶酸，用自来水调节其比重，比重控制在1.08—1.12g/ml。
4.2.2、打开钙矿浆阀向2#、3#槽内加钙矿浆（2#、3#槽为加钙矿浆区，4#为补加钙矿浆区），整个加钙矿浆过程控制应由小到大并达到逐步平稳调节，保证PH值稳定在规定范围内。
4.2.3、将一段中和好的料浆一段稠厚器进行稠厚，当一段清液开始从出液口流出时，打开稠浆阀门将物料放入离心泵池，通知离心操作工接料，启动稠浆泵。离心操作工应将滤布均匀地铺在转鼓内（并按设备操作规程启动离心机），开机运转正常后，打开离心机加料阀，向机内布料，待滤饼布满后，关掉加料球阀，继续离心至几乎无液体流出时，即可停机卸料（按设备操作规程进行），离心料送堆场。离心出的液用泵送至一段稠厚再次稠厚。
4.2.4、一段稠厚的清液经溜槽送二段中和工序。
5、正常操作中的注意事项
5.1、控制好中和前的比重，中和后的PH值，并确保平稳。
5.2、中和槽的壁、搅拌浆不得有过多的沉积物，应定期清理，每月最少一次。
5.3、应经常定期对孔眼进行清理并检查滤布有无破损，以免影响过滤质量，避免造成滤布不匀导致设备振动，损坏设备。
5.4、离心机滤布每次上机时清洗柔软以后，方可使用。
6、不正常现象及处理方法：
二段中和工序
1、岗位任务：负责对将一段清液按要求进行中和脱氟至规定的
P2O5/F，中和好的料浆进行稠厚沉清，为三段提供合格的清液。
2、工艺流程及工艺控制指标
2.1、工艺流程方框图
2.2
2.2.1、PH值控制范围：2.6—
3.2
2.2.2、清液中P2O5/F：250—350
3、管理范围
3.1、管理区域：从中和槽到稠厚器的所有设备、管道、坑池及建筑物等。
3.2、主要设备：见设备一览表
4、开停车操作程序
4.1、开车前的准备工作
4.1.1、检查所属设备、管道、阀门是否完好。
4.1.2、准备好本岗位使用的工具和PH试纸，同时与化灰工段联系，使其做好供灰准备。
4.2、正常开停车
4.2.1、当一段清液开始流入二段中和槽时，通知供灰乳。
4.2.2、一段清液流入二段中和槽的体积2/3时，开启中和槽搅拌器，1、2、3区为主加灰区，4、5区为补加灰区，必要时进行补加灰，调节终点PH值到规定范围；其余各区为养晶区，一般不加灰，7区为终点区，PH值根据其清液的P2O5 / F而定，一般控制在2.60~3.0，向加灰区加灰，并调节加灰量大小，调节加灰区的PH在规定范围，并根据中控检测数据进行调整。
4.2.3、在一段清液正常向二段中和进料，二段中和各区调节正常后，当料浆开始溢流时，料浆进入二段中和稠厚器进行沉清，当二段清液从溢流口开始溢流时，打开稠浆阀门，稠将经返溶槽用脱硫酸返溶后用泵送至一段中和工序。
4.2.4、沉清后清液送入下工序使用。
4.2.5、停车时，先停一段中和清液、灰乳阀门、搅拌器，再停稠浆泵。
5、正常操作注意事项
5.1、中和槽注意加灰平稳，不要集中一区加灰，以保证中和效果。
5.2、注意生产中的物料量平衡，保证返溶效果。
5.3、每2h进行一次中和液送中控分析室检测，以便确定PH值的调试范围。
5.4、中和槽壁、搅拌轴、叶不能粘附过多的沉积物，定期对中和槽进行清理。
6、不正常现象及处理办法
三段中和离心工序
1、岗位任务：负责三段中和调试及三段料浆的离心分离，为下工段提供符合工艺指标规定要求的母液和离心物料。
2、工艺流程方框图及工艺指标
2.1、工艺流程方框图
2.2、工艺控制指标
2.2.1、中和后PH值： 6.0—6.3
2.2.2、离心半成品含水量：≤25%
3、管理范围
3.1、管辖区域：从二段稠厚器到中和槽、稠厚器、离心、母液水储槽所属设备、管道、阀门、电器坑、池及建筑物等。
3.2、主要设备：见设备一览表
4、开停车操作规程
4.1、开车前的准备工作
4.1.1、检查所属设备、管道、阀门、电器是否完好；
4.1.2、准备好该工序使用工具；
4.1.3、当有二段清液流入三段中和时，通知灰乳、蒸汽的准备；4.1.4、通知离心工序作好离心准备；
4.2、正常开、停车程序
4.2.1、当二段清液流入三段中和槽，加至槽高三分之二处，然后启动搅拌器，打开灰乳球阀（冬季应先升温至40℃以上），加灰区由小到大均匀地向槽内加入雾状灰乳，1、2、3区为叫灰小区， 4、5、6区为加灰主区，7、8区为补灰区调节PH值至终点。
4.2.2、经中和好的三段料浆流入三段稠厚器进行稠厚，待稠浆浓度达到离心要求时，打开稠厚器放料阀，向料浆泵槽放料。
4.2.3、当料浆放入泵槽时，开起料浆泵向离心送料。离心操作工应将滤布均匀地铺在转鼓内（并按设备操作规程启动离心机），开机运转正常后，打开离心机加料阀，向机内布料，待滤饼布满后，关掉加料球阀，继续离心至几乎无液体流出时，即可停机卸料（按设备操作规程进行），离心料送烘干工序。
4.2.4、离心出的母液用泵送至三段稠厚器再次稠处理。
5、操作过程的注意事项
5.1、二段清液的P/F比必须达到要求并沉清好后才能进三段。
5.1、三段中和PH值必须在规定要求，不够必须补够才能进稠厚。5.2、要定期清理该工段的所有容器，搅拌浆，离心机上的积垢。5.3、应经常定期对孔眼进行清理并检查滤布有无破损，以免影响过滤质量，避免造成滤布不匀导致设备振动，损坏设备。
6、不正常现象的处理
气流烘干工序
1、岗位任务：负责将离心物料进行烘干、包装、检验入库的全部过程，使包装后的成品符合内控标准。
2、工艺流程方框图及工艺指标
2.1、工艺流程方框图
2.2、工艺指标控制
2.2.1、烟气温度：≥700℃尾气温度：70—120℃
2.2.2、磷酸氢钙产品指标：符合及公司内控标准
2.2.3、包装符合包装规定标准。
3、管理范围
3.1、管辖区域：从三段离心皮运机到产品检验入库各工序所有设备、电器、仪表及所属建筑物等。
3.2、主要设备：见设备一览表
4、开停车操作程序
4.1、开车前的准备工作
4.1.1、开车前应检查给料机、筛箱、戈尔、风机等是否完好，检查管道等是否畅通无阻，有无漏风现象。
4.1.2、准备好该工序使用的工具、包装物记录等。
4.2、正常开停车程序
4.2.1、将离心后的物料用皮运机运至烘干加料料仓里，通知司炉工加火升温（并按热风炉设备操作规程）开启风机，并用挡料板将加料口封死，防止抽冷风。当干燥管的热风温度大于100℃时，启动螺旋加料机开始缓慢投料，启动一级旋风器螺旋电机、开启戈尔关风器，启动皮运机、向产品料仓放料，当料仓有一定的产品，启动滚筒筛筛分物料。
4.2.2、根据尾气温度来调节物料加入量，要求正常加料时尾气温度保持在70—120℃以内。
4.2.3、将通过滚筒筛的合格物料计量包装，并按各班炉位整齐堆放，用标识牌作好相应的标识。
4.2.4、当班生产结束后，通知成品取样员取样送化验室分析。
4.2.5、成品化验按标准进行检测，检验合格后出具入库检验单，不合格则出具不合格报告单，并按不合格程序处理。
4.2.6、对合格产品按标签使用规定发放标签，标签上要求年、月、日、炉、班等内容完整、清楚，每袋中只许放一张标签，不得多放。
4.2.7、封袋时，应先将内膜袋用玻纤绳扎口，然后用封包机封口，合格标签封于外编织袋的左上角或右上角，批号在外,确认包装标志合格后保管员验收入库。
4.2.8、热风炉的停机，首先通知司炉工拉开炉门，然后逐步减少加料量，待温度降低到要求时，停止加料，停给料机，风机再运行2分钟后，关风机后，停皮运机，停滚筒筛并将筛内物料全部放出。
5、正常操作中的注意事项
5.1、严禁使用铁器等物件辅助加料，以免发生安全事故。
5.2、包装时应严格检查包装物的规格、字迹、标识是否与产品相符，袋子有无破损现象，以免影响包装质量。
5.3、成品抽样按100%进行抽样。
5.4、封包应将标签置于袋口左上角，且只有一道封包线，无跳针、漏针现象。
6、不正常现象及处理
