液位计液位开关原理

磁致伸缩液位计的典型应用

磁致伸缩液位计的典型应用 一、前言 目前正在使用的液位测量方法足有10余种之多。尽管如此，液位的测量仍比其它参数的测量令用户头痛得多。无论是传统的机械式产品，还是今天流行的诸如超声波、雷达等电子式产品，都不能完全令用户满意。 在现有的工业过程模式中，对液位测量的目的无外乎两个：其一是计量，其二是监测控制。计量需要仪表能在不断变化的工业过程中连续满足用户高精度计量的需求，监测控制则要求现场仪表提供可靠和实际的信号输出，此外在某些应用场合，比如油水分离器，用户即希望测量整体油位，同时还要知道油水界面的位置来加以控制。 本文介绍的正是这样一种既可计量又可多变量测量的高精度液位计——美国K-TEK公司磁致伸缩液位计的典型应用。 二、概述 “磁致伸缩”是一种物理现象，当两个磁场垂直相交时会产生波导扭曲，从而产生一个扭矩脉冲波，磁致伸缩液位计正是利用这种原理工作，它于上个世纪70年代在美国发明，经过二十多年的发展和推广，特别是过去10年在工业现场中的广泛应用，得到了用户的认可和称赞。它利用非接触的敏感元件进行测量，可靠耐用，安装容易，调试简单，免维护。可以这样说，磁致伸缩位测量技术的出现，很好地解决了高精度，高可靠性和多变量测量的难题。 经过多年的应用和实践，对比于其它液位仪表，磁致伸缩液位计有七大突出特点。 “多”----多面手 一台磁致伸缩液位计，即能测量单一液面，界面，温度，又能多项功能同时测量。 “广”----应用范围广 适用温度：-195～427℃，压力最大207bar，粘度最大1500cp，比重最低0.27S.G，界面比重差最小至0.03S.G，量程最大23米。 “高”----高精度 测量精度：0.01%或0.05〞，重复精度：0.005%或0.015〞。 “低”----低成本 一台K-TEK液位计可以代替其它三台测量仪表，大幅度降低采购成本；模块化结构，不用储存备件，降低库存成本；免维护，减少维护人员，降低维护成本；安装调试轻松简单，降低安装和人工时间成本；测量精度高,提高渗漏监测能力，减少人为损失和浪费，降低产品成本；产品使用寿命长，无疑降低成本。 综上不难看出，与其它主要液位计相比，综合成本降低是K-TEK磁致伸缩液位计的突出特点。 “易”——使用容易 产品智能化程序设计，操作轻松容易，简单快捷，调试不需要其他辅助设备，无须专业人员。 “免”——免维护 核心元件与介质不接触，产品模块化结构，智能化设计，无需定期维护和定期标定。

音叉液位开关工作原理

音叉液位开关工作原理 音叉液位开关的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉液位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉液位开关的这些变化由智能电路来进行检测， 处理并将之转换为一个开关信号。 雷达液位计的测量原理 雷达液位计采用发射—反射—接收的工作模式。雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。 超声波物位计测量原理 超声波物位计的工作原理是由换能器（探头）发出高频超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=CxT/2。 由于发射的超声波脉冲有一定的宽度，使得距离换能器较近的小段区域内的反射波与发射波重迭，无法识别，不能测量其距离值。这个区域称为测量盲区。盲区的大小与超声波物位计的型号有关。 双转子流量计工作原理 双转子流量计的计量室由内壳体和一对螺旋转子及上下盖板等组成，它们之间形成若干个已知体积的空腔作为流量计的计量单元。流量计的转子靠其进、出口处的微小压差推动旋转，并不断地将进口的液体经空腔计量后送到出口，转子将转动次数经密封联轴器及传动系统传递给计数机构，直接指示出流经流量计的 液体总量。 LTD-通用电子流量计 非常适用于水、污水、热水、高压水的计量，结构简单、适应性强，产品广泛应用于油田掺水、注水及石化、热电、市政、矿山、食品等行业。原理：当被测介质流过流量计时，冲击叶轮旋转，在一定的流量范围内，叶轮转速与流量成正比，而当叶轮转动时，叶轮由导磁的不锈钢的叶片，依次接近处于壳体的传感器，周期性地改变传感器磁电回路的磁阻，使通过传感器的磁通量发生变化而产生与流量成比例的脉冲电信号，此信号经过数据处理后分别显示出累计流量值和瞬时

液位开关_液位开关原理_液位开关接线图

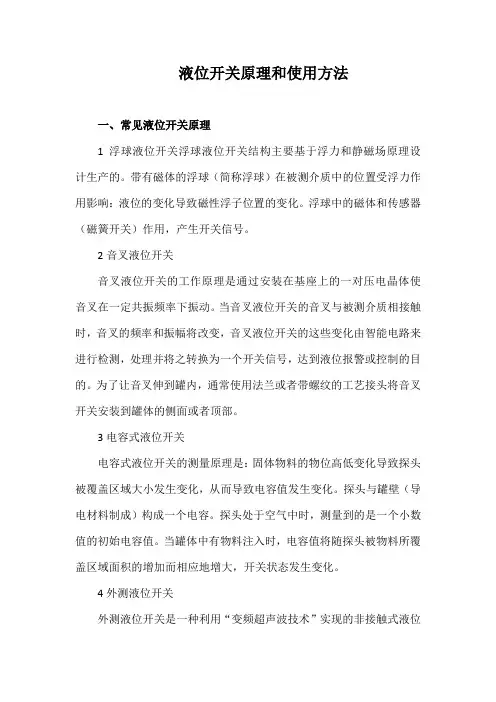

液位开关种类及原理 1浮球液位开关 浮球液位开关结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。 2音叉液位开关 音叉液位开关的工作原理是通过安装在基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉液位开关的音叉与被测介质相接触时，音叉的频率和振幅将改变，音叉液位开关的这些变化由智能电路来进行检测，处理并将之转换为一个开关信号，达到液位报警或控制的目的。为了让音叉伸到罐内，通常使用法兰或者带螺纹的工艺接头将音叉开关安装到罐体的侧面或者顶部。 3电容式液位开关 电容式液位开关的测量原理是：固体物料的物位高低变化导致探头被覆盖区域大小发生变化，从而导致电容值发生变化。探头与罐壁（导电材料制成）构成一个电容。探头处于空气中时，测量到的是一个小数值的初始电容值。当罐体中有物料注入时，电容值将随探头被物料所覆盖区域面积的增加而相应地增大，开关状态发生变化。 4外测液位开关 外测液位开关是一种利用“变频超声波技术”实现的非接触式液位开关，广泛使用于各种液体的液体检测。其测量探头安装在容器外壁上，属于一种从罐外检测液位的完全非接触检测仪表。仪表测量探头发射超声波，并检测其在容器壁中的余振信号，当液体漫过探头时，此余振信号的幅值会变小，这个改变被仪表检测到后输出一个开关信号，达到液位报警的目的。 万联芯城-电子元器件采购网https://www.360docs.net/doc/035066372.html,一直秉承着以良心做好良芯的服务理念，为广大客户提供一站式的电子元器件配单服务，客户行业涉及电子电工，智能工控，自动化，医疗安防等多个相关研发生产领域，所售电子元器件均为原厂渠道进货的原装现货库存。只需提交BOM表，即可为您报价。万联芯城同时为长电，顺络，先科ST等知名原厂的指定授权代理商，采购代理品牌电子元器件价格更有优势，欢迎广大客户咨询，点击进入万联芯城。

磁翻板液位计工作原理及维护

磁翻板液位计工作原理及维护 （单位：联合三车间制作人：孙育青审核人：） 一、制作目的： 磁翻板液位计具有显示直观、醒目、视角宽，结构紧凑合理，安全可靠，无“跑、冒、滴、漏”现象。新硫磺回收装置汽包、碱罐等使用到磁翻板液位计监测液位。通过学习磁翻板液位计工作原理及维护有助于提高操作水平，维护好设备降低故障率。 二、磁翻板液位计工作原理： 结构图工作原理图 磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。 三、日常维护 1、本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作； 2、调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)； 3、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻； 4、磁翻板液位计应根据介质情况，不定期清洗主导管清除杂质； 5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；

6、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

锅炉水位控制器

河南科技学院新科学院 单片机课程设计报告题目：基于单片机的锅炉水位控制器 专业班级：电气工程及其自动化104 姓名： _ 时间：2012.12.03～2012.12.21 指导教师：邵峰、徐君鹏、张素君 2012年12月20日

基于单片机控制的锅炉水位控制器设计任务书 一. 设计要求 (一) 基本功能 1.具有手动和自动两种操作模式 2.能够实现多点水位数据采集，并实时进行水位状态显示 3.具有多种连锁保护和报警功能 具体工作过程如下： 控制器上电后，首先处于自动工作模式，程序开始扫描当前锅炉的水位和压力状态，如果水位低于正常水位，发出报警信后，同时启动水泵上水，经过一定时间后，如水位到达正常水位，报警将自冻结除，同时如果压力为低压状态则马上启动鼓风机和引风机，否则控制器自动关闭鼓风机和引风机。如果水位达到最高水位和压力超过设定压力时自动报警，同时关闭水泵和风机。系统时刻跟踪显示水位和压力状态。如果你想手动操作，你可以通过手动/自动转换键把系统置为手动工作模式，此时可由人工控制水泵和风机的运行，水位和压力检测由控制器自动完成，且当水位过低时不能手动停止水泵，过高时不能启动水泵，压力过低不能停止风机，过高不能启动风机，从而实现安全联锁保护控制。 （二）扩展功能 1.系统具备一定的硬件抗干扰能力 2.系统增加软件看门狗功能 二．计划完成时间三周 1.第一周完成软件和硬件的整体设计，同时按要求上交设计报告一份。 2.第二周完成软件的具体设计和硬件的制作。 3.第三周完成软件和硬件的联合调试。

目录 1引言 (1) 2总体设计方案.............................................................................. 1 2.1设计思路.............................................................................. 2 2.2设计方框图 (2) 3设计组成及原理分析..................................................................... 3 3.1水位检测电路设计..................................................................... 3 3.2驱动电路设计 (4) 3.3报警电路设计 (4) 3.4复位电路 (5) 3.5振荡电路 (5) 3.6水位指示电路 (6) 3.7手动自动路 (6) 4总结与体会 (7) 参考文献…………………………………………………………………………… 8附录1 …………………………………………………………………………… 9附录 2 …………………………………………………………………………… 10附录 3 …………………………………………………………………………… 11附录 4 (12)

常见几种液位计工作原理

常见几种液位计工作原理 关键字：液位计 一、磁翻板液位计 主要原理 磁翻板液位计也称为磁翻柱液位计，结构主要基于浮力和磁力原理设计生产的带有磁体的浮子（简称磁性浮子）被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱外表涂敷不同的颜色）进而反映容器内液位的情况。 配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（420mA 信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。 适用范围及特点 磁翻板液位计采用优质磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于装置维护等优点。 磁翻板液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。 磁翻板液位计几乎可以适用于各种工业自动化过程控制中的液位丈量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

二、磁浮球液位计（液位开关） 主要原理 磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的带有磁体的浮球（简称浮球）被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。 该液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值（420mA 信号；同时配合其他转换器，输出电压信号或者开关信号（也可以依照客户需求转换器由公司配送）从而实现电学信号的远程传输、分析与控制。 适用范围及特点 本产品采用优质磁体和进口电子元件，使产品具有：结构简单、使用方便、性能稳定、使用寿命长、便于装置维护等优点。 本产品几乎可以适用与各种工业自动化过程控制中的液位丈量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

小型浮球液位开关说明书

具体型号尺寸及参数: 产品说明: 小型浮球液位开关的工作原理直接，简单。通常将密封的非磁性金属或塑胶管内根据需要设置一点或多点磁簧开关，再将中空而内部有环形永久磁铁的的浮球固定在本体杆内磁簧开关相关位置上，使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁簧开关的闭合，产生开关动作，以控制液位。常开和常闭是没有注入液体时的开关状态，用户可以指定，通常情况下开关状态是可以转换的。小型浮球液位开关由于其低廉的价格、可靠的性能、灵活的安装方式、多样的材质选择得以广泛用于机械、电子、化工、家用电器等小型容器上的液位控制及报警。 产品图片: 型号:MF-21 接点容量:DC50（W ） AC70（VA ） 最高电压:DC200 AC240推荐使用DC24 起动电流:0.7最大电流:1A 最大压力:0.5Mpa 比重:0.7 出线长度：600±10mm 工作温度:-20～80℃材 质:聚丙烯PP 安装方式：水平安装 型号:MF-21S 接点容量:DC50（W ） AC70（VA ） 最高电压:DC200 AC240推荐使用DC24 起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7 出线长度：600±10mm 工作温度:-20～160℃材 质:SUS 304或SUS316L 安装方式：水平安装

型号:MF-31 接点容量:DC50（W ） AC70（VA ） 最高电压:DC200 AC240推荐使用DC24 起动电流:0.7最大电流:1A 最大压力:0.5Mpa 比重:0.7 出线长度：600±10mm 工作温度:-20～80℃材 质:聚丙烯PP 安装方式：水平安装 型号:MF-31S 接点容量:DC50（W ） AC70（VA ） 最高电压:DC200 AC240推荐使用DC24 起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7 出线长度：600±10mm 工作温度:-20～160℃材 质:SUS 304或SUS316L 安装方式：水平安装 型号:MF-31SH 接点容量:DC50（W ） AC70（VA ） 最高电压:DC200 AC240推荐使用DC24 起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7 出线方式：德国Hirschmann 接头工作温度:-20～110℃材 质:SUS 304或SUS316L 安装方式：水平安装 型号:MF-22 接点容量:DC50（W ） AC70（VA ） 最高电压:DC200 AC240推荐使用DC24 起动电流:0.7最大电流:1A 最大压力:1.5Mpa 比重:0.7 出线长度：600±10mm 工作温度:-20～160℃材 质:SUS 304或SUS316L 安装方式：水平安装

液位控制器工作原理

西安祥天和电子科技有限公司详情咨询官网https://www.360docs.net/doc/035066372.html, 主营产品：液位传感器水泵控制箱报警器GKY仪表液位控制系统，液位控制器，无线传输收发器等 液位控制器工作原理 液位控制器是简单的液位控制系统，接线简单、使用灵活。常见的有GKY通用液位控制器和水位报警器，可以接入GKY液位传感器、电极探头（如GKYC-DJ）、UQK01等液位传感器。以下，以GKY传感器为例来说明其工作原理。 一、GKY通用液位控制器工作原理 通用液位控制器外形尺寸长150宽90高70mm，继电器输出I、输出II同步工作，在低水位吸合高水位断开，继电器触点负荷均为220V10A。用于供水时选择4端接入控制回路，用于排水时选择5端接入控制回路。以下为UGKY典型的电气控制接线方案，其中KA为中间继电器或交流接触器： 供水接线方案排水接线方案 二、GKY液位报警器工作原理

水位报警器外形尺寸长150宽90高70mm，可以配一个或两个液位传感器。配一个传感器时，报警器为水满报警：即在这个传感器有水时发出声光报警，同时上限继电器吸合。如果将报警器设置1（7、8端子）用一段导线连接（即短路），则报警器为缺水报警：即在这个传感器无水时发出声光报警，同时下限继电器吸合。如果配两个传感器时，则报警器在下限无水或上限有水时发出声光报警，同时相应的继电器吸合。继电器触点负荷均为220V10A。如果不需要声音报警则把设置2（9、10端子）用一段导线连接即可。以下为GKY-BJ典型的电气控制接线方案，其中KA为中间继电器或交流接触器： 以上是最简单电气控制方案，复杂的控制功能可以通过电气控制的设计来实现。具体可在https://www.360docs.net/doc/035066372.html,的“资料免费下载”栏目中下载所需的电气控制柜设计方案。

磁致伸缩液位计工作原理

磁致伸缩液位计工作原理 液位变送器由三个主要部分组成。外管部分是耐腐蚀，耐工业恶劣环境的产品材料。变送器的核心部分是最内核的波导管，它是由一定的磁致伸缩物质构成。变送器的电子部分产生一个低电流的询问脉冲，该脉冲同时产生一个磁场，并沿波导管向下传播。当该磁场和波导管上的浮子内的永磁体所产生的磁场相交时，就会产生一个应变脉冲，或叫波导扭曲。应变脉冲沿波导管返回并被电子单元所接收，通过精确测量询问脉冲和返回脉冲之间的时间间隔，可获得高精度、高重复性的液位值。 磁性浮子液位计原理 液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。 油罐液位仪表的设计及应用 一、概述 （一）油品计量的现状 洛阳石化总厂油品罐区（包括原料油罐、成品油罐和中间原料油罐共18个罐区约108台油罐）自动化水平较低，油罐的检测仪表比较落后，大部分是80年代建厂时安装的钢带液位计及其换代产品光导液位计。该类仪表传动部件较多，容易发生故障，且检测精度较低，现有仪表的控制水平越来越不能满足现代化生产管理的需要，随着仪表技术的发展及储罐计量要求的提高，更换一批精度高、性能稳定的罐区检测仪表是非常必要的，本文对油罐液位仪表的使用情况及设计选型中的考虑要点作简要介绍。 （二）油品储罐（简称油罐）计量 油品储罐（简称油罐）计量的目的储罐计量指对大型储罐内储存液量进行测量，从而获得储罐库存量。通过储罐计量得到库存量是一个企业掌握库存资料以便指导生产和销售的重要管理项目，因此，对库存量的测量精度和重现性要求较高。 购进原料和输转产品往往也可以实现储罐计量，炼油厂内的半成品中间罐区对储罐计量精度要求不高，但测量的可靠性及重现性却非常重要。不管是原料罐、成品罐或中间罐，由于储罐泄漏或油气排放导致的环境污染及经济损失都是需要避免的，所以必须要有可靠而稳定的储罐计量测量系统。 根据油罐液位的测量原理，可分为两大类，一类为直接测量高度法，另一类为压强法。直接测量高度法主要是依靠下述方法或仪表来完成油罐液位测量，如人工检测尺测量、浮子钢带测量、伺服式液位计、雷达液位计、超声波液位计、电容式液位计、磁致伸缩液位计等。基于压强法测量原理的测量系统主要有静压式测量液位系统、称重仪等。 二、各种液位计的特点

水位传感器结构及工作原理

1、水位传感器组成及工作原理 水位传感器是一种测量液位的压力传感器．静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA／１～５ＶＤＣ）。分为两类：一类为接触式，包括单法兰静压/双法兰差压液位变送器，浮球式液位变送器，磁性液位变送器，投入式液位变送器，电动内浮球液位变送器，电动浮筒液位变送器，电容式液位变送器，磁致伸缩液位变送器，侍服液位变送器等。第二类为非接触式，分为超声波液位变送器，雷达液位变送器等。 静压投入式液位变送器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。 利用流体静力学原理测量液位，是压力传感器的一项重要应用。采用特种的中间带有通气导管的电缆及专门的密封技术，既保证了传感器的水密性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。 是针对化工工业中强腐蚀性的酸性液体而特制，壳体采用聚四氟乙烯材料制成，采用特种氟胶电缆及专门的密封技术进行电气连接，既保证了传感器的水密性、耐腐蚀性，又使得参考压力腔与环境压力相通，从而保证了测量的高精度和高稳定性。 工作原理： 用静压测量原理：当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ . + Po式中： P ：变送器迎液面所受压力 ρ：被测液体密度 g ：当地重力加速度 Po ：液面上大气压 H ：变送器投入液体的深度 同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ， 使传感器测得压力为：ρ . ，显然 , 通过测取压力 P ，可以得到液位深度。 功能特点：

20种液位计工作原理及常见故障分析

2017-12-03给排水处理技术与应用 本文通过对常用20种液位计工作原理的解读，从各液位计安装使用及注意事项的分析，来判断液位计可能出现的故障现象以及如何来处理，让仪表人系统的了解液位计，从而为遇到工况能够在选择液位计上，做出准确的判断提供依据。 常见液位计种类 1、磁翻板液位计 2、浮球液位计 3、钢带液位计 4、雷达物位计 5、磁致伸缩液位计 6、射频导纳液位计 7、音叉物位计 8、玻璃板/玻璃管液位计 9、静压式液位计 10、压力液位变送器 11、电容式液位计 12、智能电浮筒液位计 13、浮标液位计 14、浮筒液位变送器 15、电接点液位计 16、磁敏双色电子液位计 17、外测液位计 18、静压式液位计 19、超声波液位计 20、差压式液位计（双法兰液位计） 常用液位计的工作原理 1、磁翻板液位计

磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。 原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。 2、浮球液位计 浮球液位计结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。 3、钢带液位计 它是利用力学平衡原理设计制作的。当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。 4、雷达液位计 雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。 5、磁致伸缩液位计 磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。

液位控制器的电路模拟设计

课程设计名称：电子技术课程设计 题目：液位控制器的电路模拟设计 学期：2011-2012学年第2学期 专业：自动化 班级： 姓名： 学号：

辽宁工程技术大学 课程设计成绩评定表

课程设计任务书 一、设计题目 液位控制器的电路模拟设计 二、设计任务 1.检测显示液位功能。 2.控制通道输出为双向晶闸管或继电器，一组转换触点为市电（220V 10A） 3.实现与给定液位比较控制功能。 三、设计计划 电子技术课程设计共1周。 第1天：选题，查资料； 第2天：方案分析比较，确定设计方案； 第3～4天：电路原理设计与电路仿真； 第5天：编写整理设计说明书。 四、设计要求 1. 画出整体电路图。 2. 对所设计的电路全部或部分进行仿真，使之达到设计任务要求。 3. 写出设计说明书。 指导教师： 时间：2011年6月24

1. 方案论证 1.1 设计方案 1.2系统组成框图 2.原理及技术指标 3.单元电路设计及参数计算3.1电源电路 3.2 水位检测和水位控制电路3.2.1水位检测电路 3.2.2 水位控制电路 3.3液位显示电路 3.3.1液位显示部分结构流程图3.3.2液面显示原理 3.4 电机开关控制电路 3.5 电机状态显示电路 3. 6报警电路 4. 仿真 5. 液面控制器总原理图 6.设计小结 7. 参考文献

本液位控制器模拟电路系统具有水位手动控制、电机运转指示、超警戒报警等功能，由七部分组成，即液位检测电路、液位显示电路、液位控制电路、电机开关控制电路、电机状态显示电路、报警电路和电源电路。它采用了二极管、三极管、稳压管、继电器、三端稳压电路等多种电子元件来实现以下为各部分电路及元件原理。其中，液位检测电路是通过压电式单向测力传感器实现将水位变化产生的压力变化转换成电流信号，便于后期的处理。水位控制电路是利用电压比较器的原理实现水位的确定，同时利用迟滞比较器的迟滞性来避免水位压力变化产生的跳闸现象和因水波波动而产生的不稳定信号，同时将比较结果输给下一级。电机开关控制电路是将上一级的结果反映到继电器上，同时利用继电器的特性决定电机是否工作。本系统实现了对水位得监测以及报警，采用传感器和单片机对液位进行监测、显示，精度和灵敏度都比较高，同时也给予了声音报警。电机状态显示电路是通过发光二极管的亮灭显示出电路的工作状态，加水还是在放水。报警电路是利用电压比较器的原理实现水位超过警戒值就报警的功能。电源电路采用电网供电，通过变压器电路、整流电路、滤波电路和稳压电路将电网中的220V交流电转换成直流12V、5V电压。稳压电路由三端稳压器实现，用它来组成稳压电源只需很少的外围元件，电路非常简单，且安全可靠。直流电源电路对水位检测电路、水位控制电路、电机开关控制电路、电机状态显示电路、报警电路和电源电路供电，交流电源只对电机供电。 随着科技的发展人们对水位控制的需求越来越多，它不仅要具有自动控制水位的功能，而且要能手动调整水位，给人们的生产生活带来了极大的方便。此方案电路图构成简单易懂，元器件的价格便宜，性能较稳定，操作简单，具有经济前景。

常用20种液位计工作原理

本文通过对常用20种液位计工作原理的解读,从各液位计安装使用及注意事项的分析，来判断液位计可能出现的故障现象以及如何来处理,系统的了解液位计，从而为遇到工况能够在选择液位计上,做出准确的判断提供依据。常见液位计种类1、磁翻板液位计２、浮球液位计3、钢带液位计４、雷达物位计5、磁致伸缩液位计6、射频导纳液位计７、音叉物位计8、玻璃板／玻璃管液位计9、静压式液位计1０、压力液位变送器11、电容式液位计12、智能电浮筒液位计13、浮标液位计1４、浮筒液位变送器１5、电接点液位计16、磁敏双色电子液位计1７、外测液位计1８、静压式液位计19、超声波液位计20、差压式液位计(双法兰液位计)常用液位计的工作原理1、磁翻板液位计磁翻板液位计:又叫磁浮子液位计,磁翻柱液位计。原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板,使红白翻柱翻转１8０°,当液位上升时翻柱由白色转为红色,当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。2、浮球液位计浮球液位计结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球(简称浮球)在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器(磁簧开关）作用,使串连入电路的元件（如定值电阻）的数量发生变化,进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。3、钢带液位计它是利用力学平衡原理设计制作的。当液位改变时,原有的力学平衡在浮子受浮力的扰动下,将通过钢带的移动达到新的平衡。液位检测装置(浮子）根据液位的情况带动钢带移动,位移传动系统通过钢带的移动策动传动销转动,进而作用于计数器来显示液位的情况。4、雷达液位计雷达液位计是基于时间行程原理的测量仪表,雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。5、磁致伸缩液位计磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。6、射频导纳液位计射频导纳料位仪由传感器和控制仪表组成，传感器可采用棒式、同轴或缆式探极安装于仓顶。传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表，控制仪表经运算处理后转换为工程量显示出来，从而实现了物位的连续测量。7、音叉物位计音叉式物位控制器的工作原理是通过安装在音叉基座上的一对压电晶体使音叉在一定共振频率下振动。当音叉与被测介质相接触时,音叉的频率和振幅将改变,这些变化由智能电路来进行检测，处理并将之转换为一个开关信号。８、玻璃板液位计(玻璃管液位计)玻璃板式液位计是通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。9、压力液位变送器压力式液位计采用静压测量原理，当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力的同时,通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Pｏ与传感器的负压腔相连，以抵消传感器背面的Ｐo，使传感器测得压力为：ρ.g．H，通过测取压力Ｐ,可以得到液位深度。10、电容式液位计电容式液位计是采用测量电容的变化来测量液面的高低的。它是一根金属棒插入盛液容器内,金属棒作为电容的一个极,容器壁作为电容的另一极。两电极间的介质即为液体及其上面的气体。由于液体的介电常数ε1和液面上的介电常数ε２不同,比如:ε１>ε2,则当液位升高时，电容式液位计两电极间总的介电常数值随之加大因而电容量增大。反之当液位下降,ε值减小，电容量也减小。所以,电容式液位计可通过两电极间的电容量的变化来测量液位的高低。11、智能电浮筒液位计智能电浮筒液位计是根据阿基米德定律和磁藕合原理设计而成的液位测量仪表，仪表可用来测量液位、界位和密度，负责上下限位报警信号输出。１2、浮标液位计它是利用力学平衡原理设计制作的。当液位改变时，原有的力学平衡在浮子受浮力的扰动下,将通过钢带(绳)的移动达到新的平衡。液位检测装置（浮子)根据液位的情况带动钢带（绳）移动,位移

液位控制器实训报告

JIU JIANG UNIVERSITY 高级职业技能培训 实训报告 课题：液位控制器 专业：电子信息工程技术 班级： 学号： 学生姓名： 同组同学： 指导教师： 设计时间：2012.09.10—2012.09.21

“液位控制器”的组装、调试与制作 1 实践目的 通过对“液位控制器”机的组装、调试与制作，掌握“液位控制器”的工作原理，提高元器件识别、测试及整机装配、调试的技能，增强综合实践能力。 2 实践要求 1.掌握和理解“液位控制器”原理图各部分电路的具体功能，提高看图、识图能力； 2.对照原理图和PCB板，了解“液位控制器”元器件布局、装配（方向、工艺等）和接线等； 3.掌握调试的基本方法和技巧；学会排除焊接、装配过程中出现的各种故障，解决碰到的各种问题。 4.熟练使用各种常用仪器、仪表和电子工具，掌握元器件和整机的主要参数、技术或性能指标等的测试方法； 5.解答“思考与练习题”，进一步增强理论联系实际能力。 3 “液位控制器”原理简介 在水塔中经常要根据水面的高低进行水位的自动控制，同时进行水位压力的检测和控制。该液位控制器具有水位检测、报警、自动上水和排水（上水用电机正转模拟，下水用电机反转模拟）、压力检测功能。 液位控制器的电路原理如图9.1所示，该控制器主要由电源电路、显示电路、单片机处理电路、按键及蜂鸣器驱动电路、液位检测电路、压力检测电路组成，由三路“传感器”（三根插入水中的导线）检测液位的变化，由89S52控制液位的显示及电泵的抽放水，由ADC0809采集水位压力的变化并由数码管显示压力。各部分电路工作原理如下： 液位控制器的电源电路、显示电路、单片机处理电路及蜂鸣器驱动电路与前面章节相类似，在此不在赘述。 液位检测电路： 液位检测电路如图9.2所示，该液位检测是利用水具有导电性的特性，三路检测都采用简单的三极管检测电路检测液位变化，实际检测时，从单片机P3焊接出四根导线，分别将接A、B、C和VCC的导线放入水杯（模拟水塔）中，位置如图9.3所示。 若某端子和VCC间没有水作导体时，其对应三极管截止，对应输出低电平到单片机；若某端子和VCC间有水作导体时，其对应三极管导通，对应输出高电平到单片机。 电路焊接好后，接通电源，改变液位使检测点变化，当液位在A点以下时红灯连续亮并且发出频率较高的报警声，显示00，电机正转；当A≤液位

磁致伸缩液位计

《磁致伸缩液位计》国家标准编制说明 1.任务来源 根据国家标准化管理委员会计划函(2003)106号文下达的《2003第二批制修订国家标准项目计划》安排，北京航天神舟测控仪器有限公司为《磁致伸缩液位计》国家标准制订的负责单位，项目编号为：20032600-T-604。任务起止年限为2003~2004。 2.编制原则 本标准根据GB/T1.1-2000和GB/T1.2-2002《标准化工作导则》的规定编写。同时，坚持与现行有关标准协调、一致。 本标准的编制参考了国内外大量相关产品的技术资料和说明书，本着通用性的原则，对相关产品的基本指标、技术性能、试验方法进行分析和归类。提取其共性，分析其差异，以满足现有产品的技术统一性和兼容性。使得标准满足现有大多数产品的需要。同时充分考虑国内外相关技术发展趋势，使得本标准满足技术先进性的要求。 3.工作简况 负责单位接到下达的计划以后，于2004年初行文至有关单位及专家，要求落实标准制订工作组成员。在有关单位及专家的大力支持下，于2004年4月组成了《磁致伸缩液位计》国家标准制订工作组。其组成单位有：北京航天神舟测控仪器有限公司、上海工业自动化仪表研究所、沈阳仪表科学研究院、机械工业仪器仪表综合技术经济研究所、北京航天计量测试技术研究所、中国石油化工销售公司计量站。标准主要起草人：潘年茂、程言峰、李永清、徐秋玲、李竞武、冯晓升、金丽辉、缪寅宵、宋伟。 标准工作组于2004年9月17~19日在北京召开了首次工作会议。会议着重对本标准制订工作进行了深入细致的讨论与研究，确定了制订方案，形成了“草案稿”。并发往工作组每个成员征求意见。在汇集各方意见的前提下，经过多次更改，形成“第4稿草案”。 标准工作组于2005年1月20~21日在北京召开了第二次工作会议。会议对“草案4”诸多细节问题进行了全方位的探讨，确立了标准的结构框架及基本内容，由程言峰执笔，拟定出了“征求意见稿”。 4.项目情况综述 磁致伸缩液位测量技术是当今世界兴起的一项新技术。因其材料特性和结构特点，使其具备比其它原理的液位计更出色的优势： 1)在一个液位计测杆上可同时嵌入多路温度或压力传感器，可安装多个浮子用 于液面、界面、密度的测量，从而实现多参数测量。 2)通过测量声波在固体中的传播时间的方法来实现位置测量的目的。声波在固

雷达液位计的原理及使用

雷达液位计的原理及使 用 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]

雷达液位计原理及使用 1.雷达液位计的测量原理 雷达液位计采用发射—反射—接收的工作模式。雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下： D=CT/2 式中D——雷达液位计到液面的距离 C——光速 T——电磁波运行时间 雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。 在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24VDC供电，容易实现本质安全，精确度高，适用范围更广。 VEGAPULS雷达液位计采用脉冲微波技术，其天线系统发射出频率为、持续时间为的脉冲波束，接着暂停278ns，在脉冲发射暂停期间，天线系统将作为接收器，接收反射波，同时进行回波图像数据处理，给出指示和电信号。 2.雷达液位计的特点 (1)雷达液位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长。 (2)雷达液位计测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸气、罐内挥发雾影响的特点，能用于挥发的介质如粗苯的液位测量。 (3)雷达液位计几乎能用于所有液体的液位测量。电磁波在液位表面反射时，信号会衰减，当信号衰减过小时，会导致雷达液位计无法测到足够的电磁波信号。导电介质能很好地反射电磁波，对VEGAPULS雷达液位计，甚至微导电的物质也能够反射足够的电磁波。介电常数大于的非导电介质(空气的介电常数为也能够保证足够的反射波，介电常数越大，反射信号越强。在实际应用中，几乎所有的介质都能反射足够的反射波。 (4)采用非接触式测量，不受罐内液体的密度、浓度等物理特性的影响。 (5)测量范围大，最大的测量范围可达0~35m，可用于高温、高压的液位测量。 (6)天线等关键部件采用高质量的材料，抗腐蚀能力强，能适应腐蚀性很强的环境。 (7)功能丰富，具有虚假波的学习功能。输入液面的实际液位，软件能自动地标识出液面到天线的虚假回波，排除这些波的干扰。 (8)参数设定方便，可用液位计上的简易操作键进行设定，也可用HART协议

什么是液位开关 液位开关原理

西安祥天和电子科技有限公司 主营产品：液位传感器控制箱报警器GKY仪表液位控制系统，液位控制器，无线传输收发器等详情咨询官网https://www.360docs.net/doc/035066372.html, 什么是液位开关液位开关原理 液位开关，顾名思义，就是根据液位来自动开关水泵。实现这种功能的方式有很多，主要由所采用的液位传感器来决定。现在的液位传感器无外乎电极式、UQK/GSK式、光电式、压力式、GKY式等几种。分析其基本原理就能够发现这些传感器的优缺点。有些固有的缺点，无论怎么做都无法避免。当然传感器的制造工艺和材质也会影响其性能，所以市场上有不同品质和价格的液位传感器。我们先从其实现原理分析，再从其制造工艺和材质来探讨。液位控制的核心在于液位传感器，它决定了液位控制系统的可靠性、稳定性及使用寿命。所以应该根据使用环境来慎重选择。 至于如何开关水泵？可以有各种设计方案，实现不同的功能。具体设计方案可以登录本公司官网的“资料免费下载”栏目下载。 一、电极式液位控制传感器 电极式是最早的液位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合。图1.1为电极式在水中控制原理示意图。但是电极在水中会分解而且会吸附很多杂质。如果不及时清理，电极就会失去作用，这是电极式液位传感器固有的缺陷。电极式液位传感器的制造非常简单，有人将导线外皮拨开，插到水里就可以做成电极式液位控制器。所以电极式液位控制器造价很低，价格便宜，但使用寿命很短。当然，如果采用不锈钢做电极，硬度较强，分解得就会慢一点。如果表面再处理光滑一些,电镀一下，吸附的杂质就会少一些，使用寿命就会长一点。但是无论怎么做，其品质都不可能超过干簧管。 二、UQK液位控制原理

DF-96系列全自动水位控制器工作原理

DF-96系列全自动水位控制器工作原理 [日期：2012-01-02] 来源：作者：辽宁徐涛 一、整机工作原理 该型全自动水位控制器电路原理如下图所示。由图可知，本控制器电路主要由电源电路、水位信号检测电路、输出驱动电路三部分组成，下面分别加以介绍。 1．电源电路 AC220V电压经变压器T降压，其次级输出近13V左右交流电加至由D1~D4构成的整流桥输入端，整流后经电容CI滤波得到约10.5V直流电压。该电压经Rl加到红色发光管LED I上，将LEDI点亮，表示电源正常。该电压除了为IC I 及继电器提供工作电源外还直接送到水位检测电极C．作为水位检测的公共电位。 2．水位信号检测电路 该部分是以四二输入与门电路CD4081为核心并配以五根水位检测电极A—E构成的。其作用是根据电极实测水位的变化CD4081相应引脚的电平随之变化，满足与门条件时相应输出端电平改变，以驱动输出电路。其中R2是ICI 的电源输入限流电阻，D5与R3及D6与R8起隔离自锁作用，当相应输出端即ICI(10)脚、(3)脚为高电平时将(8)脚、(1)脚锁死，其状态的翻转取决于(9)脚和(2)脚。C2—C5及R4_R6、R12的作用是滤除干扰信号意外进入控制器引起误动作。 3．输出驱动电路 该部分主要由驱动管VTI，继电器Jl、功能选择开关K及输出状态指示绿发光管LED2组成。功能选择开关K处于“开？位时，继电器Jl被强制动作．其相应触点Jl-I闭合，外接负荷（单相电动水泵或控制接触器）开始工作，输出状态指示绿发光管LED2也被点亮；处于“关”位时，触点Jl-I断开，外接负荷被切断；处于“自动”位置时．Jl动作与否受驱动管VTI的控制．当VTI基极电位高于0.7V 以上时则饱和导通，继电器儿得电动作，其触点Jl-I闭合，反之则断开。
