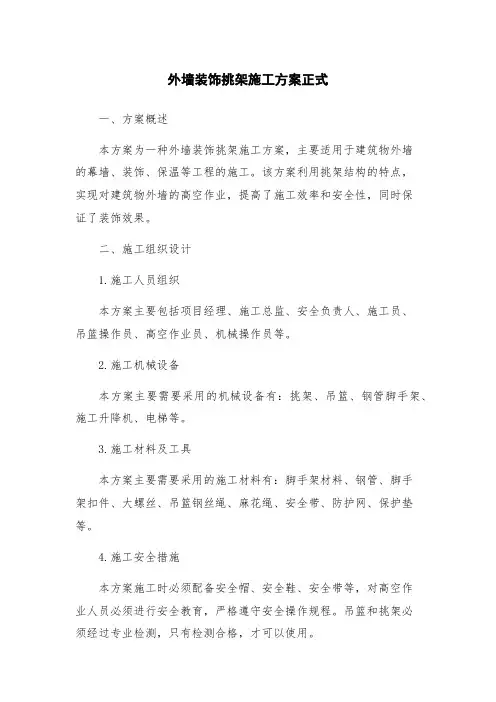

外墙装饰挑架施工方案(正式)
装饰外墙挑架施工方案
工程概况:
XX公司承建的五星花园1#、2#楼工程，为高层建筑、坐落在主干道傍，与厂区、居民区、学校毗邻，车流、人流川流不息，该商住楼工程建筑面积：1.7万平方米、框架结构、建筑总高；57.9米、共19层、地上：18层、地下：1层、塔楼：18层，裙房：2层，建筑总长：69米，建筑总宽：26米。
二、编制依据：
1、根据建设单位施工道路平基（在 1#、2#娄八轴一侧）和环境的管网施工的要求；建设部行业标准“建筑施工安全检查标准” JGJ59-99及“重庆市建筑工地文明施工标准”渝建发[2000]39号文规定；特编写此施工方案。
2、相关的规范：
a建筑施工安全检查标准JGJ59-99。
b、钢结构设计规范GBJ17- 88。
c、建筑安装工程施工工艺及操作规程架子工程DB51 /T325 — 91。
d、建筑施工扣件式钢管脚手架安全技术规程JGJ130-2001。
三、挑架方案选择（见挑架搭设方案图）
a搭设双排钢管扣件脚手架，悬挑横杆间距1. 5m,半个楼层高，水平纵杆1.8m,搭设高度3层，总高9m,搭五次，共15m。
b、立杆距边梁外侧1.2m,里立杆0. 3m。水平间距为：1.5~2.2m。
c、挑架外侧满铺竹胶板和密目式安全网。
d、每悬挑层满铺竹跳板或竹胶板，施工层设两层走道板，交错向上轮翻铺设上升
e、剪刀撑设于阳角处两边，六个大角、共10道，上下连续。
f、拉结杆，根据地方规范规定，竖向间距 6m （每二层设一道），搭斜撑联结于钢筋砼梁上，水平间距每 6m设一道前刀水平支撑。（详见挑架搭设施工图）
四、挑架架结构验算
1、荷载计算
a钢管构件架：钢管架按每个单元体185米每米长计，扣件42个，重
7.188kN。
b、脚手板：每层6块，三层，计18块（脚手板每块重15kg）,重1.8kN。
C、安全网：18平方米，0.5kN。
d、操作工人：二人，2kN。
e、施工荷载：2kN。
合计：13.488kN
（1）、阳台承载验算
a、阳台设计活载标准值：2.5KN
b、P 阳台标>P 施工架
P阳台标=2.2X4.5X 2.5=24.75>P 施工架=13.488kN
（2）、窗眉板承载验算
a窗眉板设计活载标准值：0.98KN
b、P 窗眉板标>P 施工架
P窗眉板标=0.98v P施工架=13.488kN - 8=1.686（不合格）
