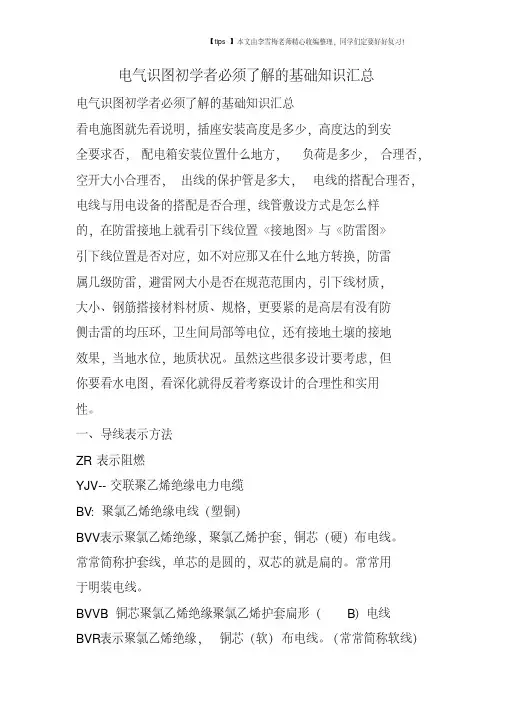

电气制图与识图必备十大基础知识
一、电气图的定义
用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图的分类
1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。
种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
机械制图识图基本知识1
机械制图基本知识 一.零件图的作用与内容 1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图1所示 图1 INT7 2”的零件图 （1）标题栏 位于图中的右下角，标题栏一般填写零件名称、 标题栏 技术要求
材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应一致。 （2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。 （3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二、视图 基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是:
前视图（主视图）、左视图、右视图、顶视图、底视图及后视 图。 三、全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图
半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。 四、尺寸及其标注
1、尺寸的定义：以特定单位表示线性尺寸值的数值 2、尺寸的分类： 1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 2）实际尺寸通过测量获得的尺寸。 3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值 ；其中Φ20为基本尺寸，0.81为公差。0.5为上偏差，-0.31例如：Φ200.5 -0.31 为下偏差。20.5和19.69分别为最大最小极限尺寸。 6）零线 在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 7)标准公差 极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20个公差等级。 公差分为CT 、IT、JT 3个系列标准。CT系列为铸造公差标准，IT是ISO 国际尺寸公差，JT为中国机械部尺寸公差
机械识图入门
机械识图入门 看看机械制图和机械工人识图两书 我不知道你以前学过机械制图没有，如果没有，我建议你最好去书店买本机械制图的书，仔细学习，上面也有好图纸，书上也会教你怎么看，系统的学习，在结合你生产中用的图纸，用心学习，很快你就能掌握的。我是中国机械加工网（https://www.360docs.net/doc/0413573868.html,)的站长很高兴为你解答。 下面是机械制图要学习的一些基本知识。 一、了解机械制图的地位和任务 机械制图是机械类设计人员必须掌握的专业知识中一门实践性较强的技术基础知识，图示方法的掌握、制图标准的应用、绘图技能的提高、制图和读图能力的培养以及空间想象能力的增强，都是通过制图习题和作业要求来实现的。多做练习是学好机械制图的关键，因此要积极独立多做各种练习。不断提高机械制图的投影能力、表达能力、绘图能力、读图能力和计算机绘制能力。 二、学好机械制图的要求和目的 1．加深巩固基本内容； 2．通过练习和实践完成绘图基本技能的训练。 3．用正确的方法完成练习，巩固和提高所学的知识，在日常学习中抽查自己掌握知识的情况； 4．通过大量正确的练习实践来提高绘图技能，养成良好的习惯，有意识地进行基础素质训练。 三、重点内容及其基本要求 第一、制图的基本知识和技能 1．基本要求：通过实训掌握国家标准关于机械制图的基本规定（图幅、比例、字体、图线、尺寸标注）、能正确使用绘图工具和仪器、掌握常用的几何作图方法与平面图形画法，会分析和标注平面图形的尺寸。做到作图准确、图线分明、字体工整、符合国标。 2．内容： 1）图线练习：在A3图纸上抄画线型图。 2）尺寸标注、字体练习、几何作图练习。 3）几何作图大作业：A3图纸上画平面图形 第二、投影的基本知识： 1．基本要求：通过实训了解投影的基本知识和分类，掌握几何元素投影的基本特征和三视图的投影规律以及三视图的画法。培养绘图读图能力，具备初步的空间概念。 2．内容： 1）由轴测图绘三视图线练习。 2）根据已知条件完成物体的三视图练习。 3）根据三视图做模型。（课外完成）
工程制图与识图(高起专)阶段性作业及答案
工程制图与识图(高起专)阶段性作业1 多选题 1. 图样上的尺寸包括_____(5分) (A) 尺寸界线 (B) 尺寸线 (C) 尺寸起止符号 (D) 尺寸数字 参考答案：A,B,C,D 2. 绘制工程图样有三种方法，分别是_____(5分) (A) 徒手绘图 (B) 尺规绘图 (C) 计算机绘图 (D) 素描 参考答案：A,B,C 3. 在绘图的过程中，可能会用到的工具有_____(5分) (A) 丁字尺 (B) 曲线板 (C) 皮尺 (D) 三棱尺 参考答案：A,B,D 4. 分规的作用是_____(5分) (A) 绘制线段 (B) 量取线段 (C) 等分线段 (D) 画圆和圆弧 参考答案：B,C 判断题 5. 当直线或者平面平行于投影面时，其投影反映实长或实形，这体现了正投影法的实形性。(5分) 正确错误 参考答案：正确 解题思路： 6. 正面投影与水平投影的长度相等，左右对正；正面投影与侧面投影的高度相等，上下平齐；水平投影与侧面投影宽度相等，前后对应。即“长对正，高平齐，宽相等”。(5分)
参考答案：正确 解题思路： 7. 从下图中可以知道，直线AB平行于CD。(5分) 正确错误 参考答案：正确 解题思路： 8. 由下图可以看出，直线AB和CD相互平行。(5分) 正确错误 参考答案：错误 解题思路： 9. 已知A点坐标为(10，15，8),B点坐标为（15,5,12），则A点在B点的上方。(5分)正确错误 参考答案：错误 解题思路： 10. 如下如所示，根据直线AB与投影面的相对位置可以看出AB为正平线。 (5分)
参考答案：正确 解题思路： 11. 如图所示，判断直线AB和CD的重影点的可见性是否正确。 (5分) 正确错误 参考答案：正确 解题思路： 12. 如下图，可知直线AB、CD的重影点的标识是错误的。 (5分) 正确错误 参考答案：错误 解题思路： 填空题 13. 工程上常用的有___(1)___ 和___(2)___ 两类投影法。(5分) (1). 参考答案: 中心投影法 (2). 参考答案: 平行投影法 14. 平行投影法中，根据投影方向与投影面之间的几何关系，有___(3)___ 和___(4)__ _ 两种投影法，其中___(5)___ (投影法)在工程上应用最广。(5分)
建筑电气识图与工程实例
建筑电气与智能化系系列 建筑电气识图与工程实例 第一章建筑电气工程识图基础 图纸是工程师的语言，而图例符号是这种语言的基本组成元素。设计部门用图纸表达设计思想和设计意图；生产部门用图纸指导加工与制造；使用部门用图纸作为编制招标标书的依据，或用以指导使用和维护；施工部门用图纸作为编制施工组织计划、编制投标报价及准备材料、组织施工等的依据。建筑工程领域，任何工程技术人员和管理人员都要求具有一定的绘图能力和读图能力，读不懂图纸就和文盲一样，不可能胜任工作。 图纸的种类很多，常见的工程图纸分为两类：建筑工程图和机械工程图。建筑中使用的图纸是建筑工程图。它按专业可划分为建筑图、结构图、采暖通风图、给排水图、电气图、工艺流程图等。 各种图纸都有各自的特点及各自的表达方式。在不同的设计单位，尤其是各大设计院，往往有着不同的规定画法和习惯做法。但是也有许多基本规定和格式是各种图纸统一遵守的，比如国家标准的图例符号。下面是与电气识图有关的一些基础知识。 第一节建筑电气识图的基础概念 建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑电气产品
的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸；是编制建筑电气工程预算和施工方案，并用于指导施工的重要依据。它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。所以建筑电气专业技术人员必须熟悉识读建筑电气工程图。阅读建筑电气工程图，不但要掌握有关电气工程图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，而且还要掌握建筑电气工程图的特点及阅读的一般程序。这是识读建筑电气工程图的基础。 一、图纸的格式与幅面大小 一个完整的图面由边框线、图框线、标题栏、会签栏等组成。 由边框线所围成的图面，称为图纸的幅面。幅面的尺寸共分五类：A0-A4。A0、A1、A2号图纸一般不得加长，A3、A4号图纸可根据需要加长。 二、标题栏、会签栏 标题栏又名图标，是用以确定图纸的名称、图号、张次更改和有关人员签署等内容的栏目。标题栏的方位一般在图纸的下方或右下方，也可放在其他位置。但标题栏中的文字方向为看图方向，即图中的说明、符号均应以标题栏的文字方向为准。 标题栏的格式，我国还没有统一的规定，各设计单位的标题栏格式都不一样。常见的格式应有以下内容：设计单位、工程名称、项目名称、图名、图别、图号等。
机械制图和识图基础
机械制图与识图基础 一个模具是由若干个零部件组装而成，设计者根据冲压产品的不同，设计不同的模具。设计者是以图样来表达其设计思想的，模具结构中每一个零部件，设计者都将会以图样的形式（标准件常用编码表示）表达出来，即“以图示物”。作为模具修理工、改制工，在进行模具修理、变更和零部件及治具加工等工作时，图纸是作业的必要依据。因此，我们必须学会看懂各种常用的机械图样，正确理解设计要求，才能按照图纸加工出合格的模具零部件，确保修模质量，提高修模效率。 一、投影与视图 工程上常用的机械图样，都是以视图来表达机械零件和部件的结构形状。要看懂图样首先要知道图样上的视图是根据什么原理和方法画出来的。掌握这些原理，了解视图的形成及画法是看懂机械图的基础。 1、投影的概念 投影概念是从日常生活中抽象出来的，太阳或灯光照射物体所得到的影子都可以看作是物体在平面上的投影。这些投影现象经科学总结，形成了用来绘制工程图样的投影方法。工程上常用的投影方法有两种： 中心投影法：特点是所有的投影线均交于一点。 平行投影法：特点是所有的投影线均互相平行。 在平行投影法中，投影线垂直于投影面的投影称为正投影。由于它能正确表达物体的真实形状和大小，作图方便，故机械图样都是采用正投影法绘制的。 2、正投影的投影特性 物体的形状各有不同，但其表面都是以直线和平面围成。物体的投影就是这些线、面投影的组合。所以研究物体的正投影特性，只要研究直线和平面的投影特性即可。根据直线和平面相对于投影面的位置不同（平行、垂直、倾斜），其投影特性各有不同。 ⑴直线的投影特性： 直线平行于投影面，投影等于实际长度； 直线垂直于投影面，投影积聚于一点； 直线倾斜于投影面，投影小于实际长度； ⑵平面的投影特性： 平面平行于投影面，投影成实际形状； 平面垂直于投影面，投影积聚于一线； 平面倾斜于投影面，投影为小于实际形状的类似形； 3、三视图的形成 在机械制图中，物体的正投影称为视图。由于物体在一个投影面上只能得到一个方向的视图，而一个视图不能唯一确定物体的空间形状，所以必须增加投影面，从物体的几个方向进行投影。一般较简单的物体，用三视图来表达物体的形状。三视图的形成过程是：
建筑施工图纸基本识图方法
建筑施工图纸基本识图方法 施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。 除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。今天给大家一些基本的识图方法。 一、循序渐进 拿到一份图纸后，先看什么图，后看什么图，应该有主有次。 一般是按如下顺序进行： 1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象； 2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础； 3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门
窗、外装饰的要求等； 4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况； 5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解； 6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。 只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。 二、记住尺寸 内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。 俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。 一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。 三、弄清关系 看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，
技能高考《机械制图与识图》题库
中职机电专业技能高考《机械制图》题库 1. 投影基础 1.1.1.1投影面垂线中，正垂线在V面上的投影积聚为一点。( )(容易) 1.1.1.2空间两直线平行，各投影面上的投影都相互平行。( ) (容易) 1.1.1.3空间两直线垂直，各投影面上的投影都相互垂直。( ) (中等难度) 1.1.1.4空间直线的位置关系有平行、相交、垂直三种。( )(中等难度) 1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。( )(容易) 1.1.1.6组合体的组合形式，一般分为叠加、相切、相贯和切割等。( )(中等难度) 1.1.3.1选择正确的左视图。正确答案是( )。(中等难度) A. a B. b C. c D. d 1.1.3.2在下列四种说法中，选择一种正确的答案。正确答案是( )。(中等难度) A. A上B下，C右D 左 B. A左B右，C上 D 下 C. A前B后，C左D右 D. A左B右，C后D前 1.1.3.3选择正确的俯视图。正确答案是（）。(中等难度)
A. a B. b C. c D. d 1.1.3.4选择正确的左视图。正确答案是（）。(中等难度) A. a B. b C. c D. d 1.1.3.5在下列四种说法中，选择一种正确的答案。正确答案是（）。(较难) A. A上B下，C前D后 B. A前B后，C上D下 C. A后B前，C下D上 D. A左B右，C上D下 1.1.3.6选择正确的左视图。（） (中等难度)
A. a B. b C. c D. d 1.1.3.7选择正确的左视图。（）(中等难度) A. a B. b C. c D. d 1.1.3.8在下列四种说法中，选择一种正确的答案。（）(较难) A. A上B下，C前D后 B. A下B上，C左 D右 C. A前C后，B上D下 D. A前B下，C右D左 1.1.3.9绘制正等轴测图，三个轴测轴的夹角为（）。(容易) A. 90° B. 120° C. 135° D. 60° 1.1.3.10已知带有圆孔的球体的四组投影，正确的一组是（）。(中等难度)
2015版机械制图识图基本知识
2015版机械制图基本知识 一.零件图的作用及内容 1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图1所示 图1 INT7 2”的零件图 （1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向及看图的方向应 标题栏 技术要求
一致。 （2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。 （3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二、视图 基本视图:物体向６个基本投影面(物体在立方体的中心，投影到前后左右上下6个方向)投影所得的视图，他们是他们是: 前视图（主视图）、左视图、右视图、顶视图、底视图及后视图。
三、全剖半剖 为了辅助了解物体内部结构及相关参数，有时候需要对物体进行剖切所得的视图分为全剖视图和半剖视图。 全剖视图：用剖切面完全的剖开物体所得到的剖视图称为全剖试图 半剖视图：当物体具有对称平面时，向垂直于对称平面的投影面上投影所得的图形，可以对中心线为界，一半画成剖视图，另一半画成视图，称为半剖视图。
四、尺寸及其标注 1、尺寸的定义：以特定单位表示线性尺寸值的数值 2、尺寸的分类： 1）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 2）实际尺寸通过测量获得的尺寸。 3）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 4）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 5）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。尺寸公差永为正值 ；其中Φ20为基本尺寸，0.81为公差。0.5为上偏差，-0.31例如：Φ200.5 -0.31 为下偏差。20.5和19.69分别为最大最小极限尺寸。 6）零线 在极限及配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 7)标准公差 极限及配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20个公差等级。
机械制图识图基本知识
机械制图识图基本知识 一.零件图的作用与内容 1.零件图的作用 任何机械都是由许多零件组成的， 制造机器就必须先制造零件 零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在 外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。 2.零件图的内容 一张完整的零件图应该包括以下内容，如图 1 所示 图 1 箱盖的零件图 （ 1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图 样的比例，代号和图样的责任人签名和单位名称等。标题栏的方向与看图的方向应 一致。 2）一组图形 用以表达零件的结构形状，可以采用视图、剖视、剖面、规定 画法和简化画法等表达方法表达。 标题栏 技术要求
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制 造和检验的要求。 （4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。 二.零件图中的技术要求 1.公差与配合公差反映的是零件的精度要求，配合反映的是零件之间相互结合的松紧关 系。 （1）尺寸公差 2）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。 3）实际尺寸通过测量获得的尺寸。 4）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 5）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。上下偏差统称为极限偏差，偏差可正可负。 6）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动
量。尺寸公差永为正值 例如：Φ20 -00.5.3 1；其中Φ20 为基本尺寸，0.81 为公差。0.5 为上偏差，-0.31 为下偏差。20.5 和19.69 分别为最大最小极限尺寸。 7）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。 8）标准公差极限与配合制中，所规定的任一公差。国家标准中规定，对于一定的基本尺寸，其标准公差共有20 个公差等级。 公差分为CT 、IT、JT 3 个系列标准。CT 系列为铸造公差标准，IT 是ISO 国际尺寸公差，JT 为中国机械部尺寸公差 不同产品不同的公差等级。等级越高，生产技术要求越高，成本越高。例如砂型铸造公差等级一般在CT8-CT10 ，我们公司为精密铸造件，一般用国际标准CT6-CT9 。 9）基本偏差在极限与配合制中，确定公差带相对零线位置的那个极限偏差，一般为靠近零线的那个偏差，如图3 所示。国家标准中规定基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴，对孔和轴的每一个基本尺寸段规定了28 个基本偏差。
最新建筑工程制图与识图练习题
一、填空题（40分，每空0.5分） 1、主要可见轮廓线，断开界线， 2、尺寸包括四个要素：尺寸界线，尺寸线， 尺寸起止符号，尺寸数字， 3、投影的三要素：投射线，形体，投影面根据投影线之间 的关系，投影可分为中心投影，平行投影平行投影根据投影线和投影面之间的相对位置关系，可分为：斜投影，正投影， 4、三面投影体系包括水平面，正平面，侧立面 5、三面投影图的方位关系：V面投影反映上下、左右，H面投影反映前后、 左右，W面投影反映前后、上下， 6、按直线与三个投影面之间的相对位置，可分为：一般位置直线，投影面平行线，投 影面垂直线
7、剖面图的种类：全剖面图，半剖面图，阶梯剖面图，局部剖面图，旋转剖面图， 8、断面图的种类：移出断面图，重合断面图，中断断面图， 9、定位轴线横向编号自左至右用阿拉伯数字编写，竖向编号自下而上用大写拉丁 字母编写 10、阅读图样的原则：先整体后局部，先文字说明后图样，先图形后尺寸 11、在总平面图上注写层数可用小圆黑点，数字表示 12、在总平面图上，测量坐标代号宜用X/Y 表示，建筑坐标代号宜用A/B 表 示 13、建筑平面图是假想用一个水平的剖切平面沿门窗洞的位置将房屋剖开 14、结构施工图一般包括：结构设计说明，结构布置图，构件祥图 15、WB表示屋面板TB表示楼梯板KJ表示框架 WJ表示屋架KZ表示框架柱GZ表示构造柱 WL表示屋面梁QL表示圈梁JL表示基础梁 KL表示框架梁J表示基础YP表示雨蓬 DL表示吊车梁 16、 8@200表示钢筋等级为I级，钢筋直径为8mm，相邻钢筋中心距200mm 17、结构平面布置图包括基础平面图，楼层结构平面图，屋顶结构平面图， 18、钢筋混凝土梁的结构详图包括配筋立面图，断面图，钢筋祥图 19、根据供水对象及对水质、水量、水压的不同要求，室内给水系统可以分为：生活给水 ，生产给水，消防给水， 20、凡是图中没有注明的生活排水管道的安装坡度可按取：DN50,i＝0.035 ，DN100, i＝0.020 DN150,i＝0.015 21、建筑电气施工图中E代表明敷，C代表暗敷，CT代表电缆桥
工程制图与识图
工程制图与识图(高起专)阶段性作业1 我要交卷退出 试卷导航 所有试题(20) 多选题(4) 判断题(8) 填空题(8) 多选题(共20分) 说明:（） 1. 图样上的尺寸包括_____(5分) 2. 绘制工程图样有三种方法，分别是_____(5分) 3. 在绘图的过程中，可能会用到的工具有_____(5分) 4. 分规的作用是_____(5分)
(B) 量取线段 (C) 等分线段 (D) 画圆和圆弧 参考答案：B,C 解题思路：无 判断题(共40分) 说明:（） 5. 当直线或者平面平行于投影面时，其投影反映实长或实形，这体现了正投影法的实形性。(5 分) 正确错误 参考答案：正确 6. 正面投影与水平投影的长度相等，左右对正；正面投影与侧面投影的高度相等，上下平齐； 水平投影与侧面投影宽度相等，前后对应。即“长对正，高平齐，宽相等”。(5分) 正确错误 参考答案：正确 7. 从下图中可以知道，直线AB平行于CD。(5分) 正确错误 参考答案：正确 8. 由下图可以看出，直线AB和CD相互平行。(5分) 正确错误 参考答案：错误 9. 已知A点坐标为(10，15，8),B点坐标为（15,5,12），则A点在B点的上方。(5分) 正确错误
参考答案：错误 10. 如下如所示，根据直线AB与投影面的相对位置可以看出AB为正平线。 (5分) 正确错误 参考答案：正确 11. 如图所示，判断直线AB和CD的重影点的可见性是否正确。 (5分) 正确错误 参考答案：正确 12. 如下图，可知直线AB、CD的重影点的标识是错误的。
(5分) 正确错误 参考答案：错误 填空题(共40分) 说明:（） 13. 工程上常用的有(1)和(2)(5分) (1). 参考答案: 中心投影法 (2). 参考答案: 平行投影法 解题思路：无 14. 平行投影法中，根据投影方向与投影面之间的几何关系，有(1)和 (2)两种投影法，其中(3)投影法)在工程上应用最广。(5分) (1). 参考答案: 斜投影法 (2). 参考答案: 正投影法 (3). 参考答案: 正投影法 解题思路：无 15. 直线上两线段长度之比与其投影长度之比相等，这体现了正投影法的(1)(基本特性)，空间平行的两直线，其投影仍保持平行，这体现了正投影法的(2)基本特性)。(5分) (1). 参考答案: 定比性 (2). 参考答案: 平行性 解题思路：无 16. 工程上采用三投影面体系来表达物体的形状，这三个相互垂直的投影面分别是 (1),(2)和(3)(5分) (1). 参考正立投影面（或正面，V）
建筑电气工程图基本知识及识图
目录 一建筑电气工程图基本知识 (2) （一）、建筑电气工程施工图概念 (2) （二）、建筑电气工程图的类别 (3) （三）、建筑电气工程施工图的组成 (3) 二电气工程图的识读 (4) （一）、常用的文字符号及图形符号 (4) （二）、读图的方法和步骤 (6) （一）、模拟项目图纸组成 (21) （二）、电力系统的组成 (21) （三）、总干线 (21) （四）、配电系统识读 (21) （五）、平面图 (23)
一建筑电气工程图基本知识 （一）、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。 供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。 （三）、建筑电气工程施工图的组成 电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。 1、首页：主要包括目录、设计说明、图例、设备器材图表。 （1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、
建筑工程制图与识图试卷及其答案(一)
建筑工程制图与识图试卷（一） 一、填空：(6小题×5分，共30分) 1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。 2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1:2000。 3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。 4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。 5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_。 6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的____ _____________________________等情况的图样。剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。表示剖面图剖切位置的剖切符号应表示在______层平面图中。 二、简答题：(2小题×10分，共20分) 1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的? 2、何为全剖面图？一般适用于什么情况？ 三、、选择题(2小题×3分，共6分) 已知立体的主、俯视图，判断（ a）、（b）、（c）、（d）四个左视图，哪一个是正确的。（）
（） 四、作图题（3小题共44分） 1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。（12分） 2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分）
工程制图与识图习题库
一、填空题 1.A2的图纸幅面尺寸为____________mm。 2.图样中的单点长画线在较小图形中绘制有困难时，可用____________代替。 3.长仿宋体7号字的字高为____________mm。 4.比例宜写在图名的____________，字的基准线应取平。 5.实际尺寸为240mm的线段，用1∶50绘图时，图样上的线段长度为____________mm。 6.半径、直径、____________、____________的尺寸起止符号，一般用箭头表示。 7.绘图时不论选用多大的比例，所标注的尺寸数字均为图形的____________。 8.建筑施工图包括总平面图、_________、_________、______和___________。 9.相对标高的零点在____________。 11.定位轴线竖直方向从____________的顺序编写，用____________表示。 12.建筑施工图中的平面图通常以____________命名。 13.一楼梯段有10个台阶，踏面宽度为260mm，踏步高度为150mm，标出楼梯平面详图中该楼梯段的尺寸____________。 14.在工程图中，中心线、轴线要用______________表示。 15.三个投影视图的排放尺度关系应保持“长对正，高平齐，______________” 16.当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为______________。 17.建筑施工图中，除标高以外，其余尺寸单位为______________。 18.在房屋结构图中，代号QL表示______________。 19.建筑平面图上标注的三道尺寸中，中间一道尺寸应注______________尺寸。 20.标高投影的基准面为______________。 21.点的X坐标反映了该点离开______投影面的距离。 22.结构施工图中，构件代号TL表示______。 23.某直线的V面投影反映实长，该直线为______。 24.在建筑平面图中，横向定位轴线用阿拉伯数字并按______顺序编号。 25.在建筑平面图中，窗用代号______表示。 26.楼层建筑平面图，实际上是经过门窗洞口的水平______图。
建筑电气工程图基本知识及识图定稿版
建筑电气工程图基本知 识及识图 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
目录 一建筑电气工程图基本知识 (1) （一）、建筑电气工程施工图概念 (1) （二）、建筑电气工程图的类别 (1) （三）、建筑电气工程施工图的组成 (2) 二电气工程图的识读 (2) （一）、常用的文字符号及图形符号 (2) （二）、读图的方法和步骤 (3) （一）、模拟项目图纸组成 (17) （二）、电力系统的组成 (17) （三）、总干线 (17) （四）、配电系统识读 (17) （五）、平面图 (18)
一建筑电气工程图基本知识 （一）、建筑电气工程施工图概念 建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。 电气工程图的特点 （1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。 （2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。 （3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。 （二）、建筑电气工程图的类别 1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。 弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。 2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。是表示装置、器具、线路具体平面位置的图纸。 强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。 3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。 4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。 （三）、建筑电气工程施工图的组成 电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。 1、首页：主要包括目录、设计说明、图例、设备器材图表。 （1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、负荷分配、线路敷设方式、设备安装高度、施工图未能表明的特殊要求、施工注意事项、测试参数及业主的要求和施工原则。
建筑电气施工图识图教程
建筑电气施工图识图方法（I） 一、电气施工图的特点 1.建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的； 2.电气线路都必须构成闭合回路； 3.线路中的各种设备、元件都是通过导线连接成为一个整体的； 4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系； 5.建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。 二、电气施工图的组成 1.图纸目录与设计说明 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。 2.主要材料设备表 包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。 3.系统图 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。 4.平面布置图 平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。 5.控制原理图 包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。 6.安装接线图 包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。 7.安装大样图(详图) 安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。 三、电气施工图的阅读方法 1.熟悉电气图例符号，弄清图例、符号所代表的内容。 电气符号主要包括文字符号、图形符号、项目代号和回路标号等。在绘制电气图时，所有电气设备和电气元件都应使用国家统一标准符号，当没有国际标准符号时，可采用国家标准或行业标准符号。要想看懂电气图，就应了解各种电气符号的含义、标准原则和使用方法，充分掌握由图形符号和文字符号所提供的信息，才能正确地识图。 电气技术文字符号在电气图中一般标注在电气设备、装置和元器件图形符号上或者其近旁，以表明设备、装置和元器件的名称、功能、状态和特征。 单字母符号用拉丁字母将各种电气设备、装置和元器件分为23类，每大类用一个大写字母表示。如用“V”表示半导体器件和电真空器件，用“K”表示继电器、接触器类等。 双字母符号是由一个表示种类的字单母符号与另一个表示用途、功能、状态和特征的字母组成，种类字母在前，功能名称字母在后。如“T”表示变压器类，则“TA”表示电流互感器，“TV”表示电压互感器，“TM”表示电力变压器等。辅助文字符号基本上是英文词语的缩写，表示电气设备、装置和元件的功能、状态和特征。例如，“起动”采用“START”
工程制图与识图
