空气悬浮风机的简单介绍
NEO TURBO
空气悬浮离心风机
高效叶轮Impeller 空气悬浮轴承
Air Bearing
永磁同步高速电机
PMSM
变频器
Inverter
控制系统
PLC
核心技术
Neo Turbo
空气悬浮离心鼓风机产品介绍
现代环保
?智能化，人性化的触摸屏（TOUCH）?快捷便利的安装，无需地基或地脚螺栓?无油润滑系统，避免二次污染?噪音低于85分贝，无振动，亲环境
高效节能
?直接连接以最大限度地减少能量传递损失?与传统风机相比，能减少电力消耗30-40%?2-3年内收回投资成本
维护简单/费用低
?采用空气悬浮轴承技术，不含任何润滑油?无需定期养护及更换轴承
?只需定期更换过滤器
性能特点
2
输入功率（总消耗功率耗）
电磁兼容滤波器 选 配
VFD （变频调速）
永磁同步电机
压缩机有效功率-压力-流量-温度
放空阀
消声器
风机外壳
风机吸入过滤器
风机入口-压力-温度-流量-湿度
管道
交流电抗器 选 配 谐波滤波器 选 配
or
流体电力机械
结构示意图
精密加工叶轮
PMSM(永磁同步)电机的叶轮采用了最顶尖的空气力学技术加工而成，与航空工学的技术相同，以最精致，精密的设计来保障最高性能。
?采用高硬度热处理航空铝AL7075（航空铝）?通过5轴加工提高精度和耐用性?表面光滑而干净，相比铸造叶轮效率高?强度高，适合于高温高压的恶劣工作条件?重量轻，耗损电力少
?因叶轮与轴直接连接动力传递效率可达
100%
核心技术
利用高速旋转式产生空气压力，依靠离心力而悬浮的非接触式轴承?PMSM（永磁同步）电机采用100%无油非接触轴承?设备结构简单，无错误运行，维护便捷?动力损失极小，可维持高效率?周围温度及灰尘等环境的影响小?
采用无振动，低噪音
径向轴承止推轴承
核心技术
空气轴承
Thrust Bearing
固定子Stator
外壳Frame
径向轴承Radial Bearing
止推轴承Thrust Bearing
叶轮Impeller
转子Rotor
圆盘Disk
内装转子 Built in rotor
止推轴承
Thrust Bearing(2EA)
转子系统 Rotor System
1)1 转子Rotor / 1 固定子Stator 2)径向轴承 Radial Bearing : 2sets 3)止推轴承 Thrust Bearing : 2sets
轴和轴承的构造
轴和轴承的构造动画示意图
PMSM（永磁同步）电机以高速旋转的优化设计，最大限度
降低了高频率损失，效率可达98%
?发动机与叶轮直接连接，动力传输效率基本没有损失?采用永久磁铁，维持高效运行
?通过变频器改变频率，转速可达60,000RPM
?可进行精准的速度控制
?启动次数40,000次以上Start-Stop Cycle Test
高速永磁同步电机
为什么是永磁同步电机？
高速永磁同步电机和交流异步电动机
?无需磁化动力。?发热小，热能损失低。?回转轴体积小，机械摩擦低。
?无感应电动机转差率，部分负荷也能维持高效率。?精确的速度控制与变频同步电机：无滑移
异步电机
永磁同步电机永磁同步电机
异步电机
核心技术
实现设备最佳性能的高效变频器
?采用国际知名品牌日本安川/芬兰伟肯，稳定性和可靠性高?为高速旋转提供最小化算法
?通过调节频率（HZ）达到节约能源的高速旋转功能?内置直流电抗器，可抑制电源谐波?精密运行，软启动
?对急剧负荷变动的反应速度快
?内部装有后备电容（Kinetic Energy Back-up）,停电时可迅速安全的让设备减速停止
高效变频器
核心技术
通过PLC 控制系统保持一定的
压力，流量及转速，控制简便。中文显示人机界面；客户可通过触摸屏画面可实时监控。
具有防喘振（SURGE）保护功能，产品安全性最大化；提供多种操作模式；自动故障报警，便于分析故障原因
利用 RS 485端口,支持多种通
讯协议（MODBUS,PROFIBUS,ETH ERNET IP等）实现远程控制
控 制 器
标准鼓风机房示意图
为了鼓风机能够高效平稳的运行，建议
客户在搭建鼓风机房时，参考以下几点：
1.机器需要放置在水平的地方，建议客户
搭建高8-12厘米的水泥平台。
2.保持鼓风机房的清洁卫生和通风。
3.由于夏季高温情况导致机器出现故障，
建议客户在出风口管道上包裹绝缘棉或吸
音棉，达到隔热和降低噪音的效果。
VS 产品对比
效率.噪音.环境
鼓风机现有技术
罗茨风机容积式鼓风机
多级离心鼓风机
低速离心式鼓风机
单级离心鼓风机
高速离心式鼓风机
磁悬浮鼓风机磁悬浮高速离心鼓风机
空气悬浮离心鼓风机
空气悬浮高速
离心鼓风机
提高能源效率：从传统的罗茨风机到空气悬浮离心鼓风机效率增加了
30%以上
，并且噪音也从110分贝下降到80分贝。
现有技术-罗茨风机
罗茨鼓风机
-叶轮：双叶或三叶
-控制：恒速或变速(通常皮带驱动)
-容积式：振动，，噪音大
-简单的仪器
-最低的资本成本
-需要大量的消声器(进气，排气)
-低量程(不能节流进气道)
-低效率：长期运转，效率低下：下降额定排气量的10%；使用1-2年后，压缩部磨损从而导致效率下降
-设备维修：定期对皮带进行调整，更换易耗品，零部件易磨损而产生的维修管理费用
-轴承部位漏油污染环境：轴承及密封部位需要持续的维护
-风量不可调节：单纯的on/off控制运转，在压力范围内提供固定的空气量，和现场的处理量无关，会出现生产损失的问题。
现有技术-多级离心风机
多级离心
-叶轮：
一系列封闭叶轮铸造或制造各种钢合金。
-控制：
进气节流流量节流（低效率）与变频调速。-轴承：
滚柱式润滑脂或油润滑。
-简易电机轴承温度和振动仪表。
-效率：
因为采用多级压缩方式进行压缩，所以压缩效率逐渐降低。
现有技术-单级离心风机
单级离心式
-单叶轮开放面（最常见）封闭式碾磨或熔模铸造铝和SST常见。
-控制恒定速度入口导叶排出可变扩散器叶片
- 可下调~45%
-轴承轴式轴承摩擦小类型滚子
-仪表复杂振动、温度、压力、功率。
-强制油冷却系统
现有技术-磁悬浮风机
磁悬浮鼓风机
-工作原理
位置传感器检测位移电磁铁被激活，轴被吸引到相反的方向。离心为中心交叉型分配N,S磁极，控制轴的径方向运动；
轴不悬浮的状态，为了保护电机及磁轴承不受破损，需要备用轴承-复杂的结构
为了控制磁轴承，需要在控制旋转轴的位置加上磁轴承控制器和震
动感应器；磁轴承控制器还需要预备电力供给设备。
备用轴承
备用轴承
定子
定位定子
定位定子
叶轮
转子
推力磁悬浮轴承
径向磁悬浮轴承
径向磁悬浮轴承
预备电源
辅助电源
变频器
主 电 源
直流
磁轴承控制器
现有技术-空气悬浮风机
空气悬浮离心鼓风机
-启动前轴和轴承之间有物理性的接触，启动时轴和轴承相对运动以产生空气压力，轴回转的时候, 轴周围的空气流动（速度能量）变换成压力，使回转轴自转，在轴达到一定的回转速度时（3000-5000RPM）空气压力使得轴浮扬，并起到润滑作用。空气轴承与滚珠轴承等不同，无物理接触点，所以无需润滑油，几乎没有能源的损失，因而可以提高系统
的效率。
-优化的整体核心技术：空气悬浮轴承，叶轮，高速电机，提供稳定可靠的运转，是鼓风机设计的重大创新领域。
-先进的轴承设计，空气轴承不需要润滑系统。
-节省能源，降低维护成本
空气悬浮风机的简单介绍
NEO TURBO 空气悬浮离心风机
高效叶轮Impeller 空气悬浮轴承 Air Bearing 永磁同步高速电机 PMSM 变频器 Inverter 控制系统 PLC 核心技术 Neo Turbo 空气悬浮离心鼓风机产品介绍
现代环保 ?智能化，人性化的触摸屏（TOUCH）?快捷便利的安装，无需地基或地脚螺栓?无油润滑系统，避免二次污染?噪音低于85分贝，无振动，亲环境 高效节能 ?直接连接以最大限度地减少能量传递损失?与传统风机相比，能减少电力消耗30-40%?2-3年内收回投资成本 维护简单/费用低 ?采用空气悬浮轴承技术，不含任何润滑油?无需定期养护及更换轴承 ?只需定期更换过滤器 性能特点
2 输入功率（总消耗功率耗） 电磁兼容滤波器 选 配 VFD （变频调速） 永磁同步电机 压缩机有效功率-压力-流量-温度 放空阀 消声器 风机外壳 风机吸入过滤器 风机入口-压力-温度-流量-湿度 管道 交流电抗器 选 配 谐波滤波器 选 配 or 流体电力机械 结构示意图
精密加工叶轮 PMSM(永磁同步)电机的叶轮采用了最顶尖的空气力学技术加工而成，与航空工学的技术相同，以最精致，精密的设计来保障最高性能。 ?采用高硬度热处理航空铝AL7075（航空铝）?通过5轴加工提高精度和耐用性?表面光滑而干净，相比铸造叶轮效率高?强度高，适合于高温高压的恶劣工作条件?重量轻，耗损电力少 ?因叶轮与轴直接连接动力传递效率可达 100% 核心技术
利用高速旋转式产生空气压力，依靠离心力而悬浮的非接触式轴承?PMSM（永磁同步）电机采用100%无油非接触轴承?设备结构简单，无错误运行，维护便捷?动力损失极小，可维持高效率?周围温度及灰尘等环境的影响小? 采用无振动，低噪音 径向轴承止推轴承 核心技术 空气轴承
空气悬浮鼓风机工作原理及结构介绍精选版
空气悬浮鼓风机工作原 理及结构介绍 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
JSTURBO鼓风机工作原理及结构特征 一、产品优势描述 原有鼓风机空气压缩机是以齿轮加速方式使用的，它需要齿轮，轴承和润滑系统，且机械摩擦产生有极大的能量耗损，噪音等问题。 JSTURBO空气悬浮离心鼓风机解决了这些问题，它有3大核心技术：高效空气悬浮轴承，永磁同步超高速电机及空气冷却系统，铝合金AL7075（航空铝材）精密铸造的高 精度叶轮。 JSTURBO空气悬浮离心鼓风机，不需要齿轮箱增速器及联轴器，由高速电机直接驱动，而电机采用变频器来调速。鼓风机叶轮直接与电机结合，而轴被悬浮于主动式空气轴承控制器上。因为没有物理接触和无需润滑油系统，所以JSTURBO空气悬浮离心鼓风机具有高效，节能，低噪音，运行可靠和长期无需维修保养的特点。JSTURBO空气悬浮离心鼓风机采用一体化紧凑型设计。叶轮，高速电机，变频器，空气轴承及其控制系统配有CPU微处理器的控制面板集于一体，提高了安装，操作的便利性。为客户大大节省能源和日常维护费用，提供清洁的作业环境。所以具有技术先进，性能可靠，结构简单，体积小，节约能源，维护方便等特点。
（一）节能高效 空气悬浮离心鼓风机使用了空气悬浮轴承，直联技术，高效叶轮，永磁无刷直流电机，无额外的摩擦。风机根据输出的（风量可调范围40-100%）自动调整电机功率的消耗， 保持设备运行的高效率。 （二）无振动，低噪音 采用空气悬浮轴承及电机直联技术，无振动产生，风机不需要设置隔音装置；设备重量轻，不需设置特别基础，安装布置简单灵活。 （三）无润滑油 风机采用了空气悬浮轴承技术，系统不需要润滑油系统，向电子，医药，食品等特殊行业提供干净的空气。空气轴承使用温度达到600度，油性轴承系统的所有弊端已成功解 决。 （四）无保养 没有传统风机所必需齿轮箱及油性轴承，我们所采用的一系列高新技术叶轮与电机不使用联轴器，直接连接，智能控制系统，关键部件采用钛合金和AL7075（航空铝材）这些技术保证了设备是无保养的，降低了用户的维护成本，提高供气系统运行的稳定性。 （五）运转控制便利 可在个人电脑上对风机转数，压力，温度，流量等进行自检并定压运转，负荷/无负荷运转，超负荷控制，通过防喘振控制等实现无人操作。风机通过调整叶轮的转数调节流量。根据吸入空气的温度和压力变化，调整转数可以轻易的调节流量。可以自动和手动 调整流量。 （六）设备安装空间小
空气悬浮鼓风机操作规程
空气悬浮鼓风机操作规程 一、设备运行前需要确认的内容 1、启动前需确认鼓风机出口管道各阀门及水池中水位是否与日常运行时一致。 2、启动前需确认鼓风机运行模式是否与要求的运行模式一致，如不一致请按照用户手册调整。 3、启动前确认鼓风机启动及运行频率是否合理（根据现场实际情况在0%~100%之间调节）。 4、启动时确认泄压阀工作是否正常。 5、启动时查看触摸屏运行数据是否正常。 6、运行时确认鼓风机运行声音是否有异常。 二、操作方法 1、鼓风机通电：先将主电路开关旋转至“ON”位置，再将电气部微型断路器打到“ON”位置。 2、鼓风机断电：先将电气部微型断路器旋打至“OFF”位置，再将主电路开关旋转到“OFF”位置（切勿直接从配电柜断电，可能会对电气部件造成损坏）。 3、如启动鼓风机需长按<运行>按键，待弹出对话框后点击<是>启动鼓风机；如不启动点击<否>。 4、如需停机则按<停止>按键，待弹出对话框后点击<是>启动鼓风机；如不停机点击<否>。 5、鼓风机发生故障时<报警>按键会闪烁，点击可进行查看具体故障信息及清除故障。 6、鼓风机出现异常情况时请按急停开关。 三、故障信息 1、如鼓风机出现故障，则点击<报警>并查看具体信息，确认报警信息后进行相关故障排查。例如报警信息为“过滤器堵塞”，则需要清理或更换过滤棉，然后将触摸屏上的报警信息复位，否则鼓风机将不能启动。 2、如果同一报警信息在短时间内启动或运行过程中反复出现2次以上，则应及时与厂家联系，避免鼓风机出现较大故障。 3、出现报警时应尽可能使用图片或者视频形式确认好触摸屏或PLC及变频器操作器上的状态，便于与厂家联系时明确故障。 四、鼓风机维护 1、建议每1周清理一次（使用压缩气体或者拍打等方式，不可水洗）。 2、建议每4周更换新过滤棉。 3、具体的清理与更换周期以现场实际环境情况为准进行相应的缩短及延长。
磁悬浮鼓风机与空气悬浮鼓风机的优劣势分析天津亿升
磁悬浮鼓风机与空气悬浮鼓风机的优劣势分析 一、磁悬浮鼓风机 1、产品简介 亿昇科技磁悬浮鼓风机采用飞旋5自由度主动磁悬浮轴承和高速永磁同步电机，运用全球领先的透平机械技术研制而成。磁悬浮鼓风机由高速永磁同步电机和高效三元流叶轮直连，无接触，无摩擦，无需润滑，彻底消除了传动损失；三元流叶轮采用高强度铝/钛合金，经100% X射线探伤和115% 超转速试验，确保高效可靠运转；磁悬浮鼓风机实现变频智能化控制，可以实现就地和远程控制；整机采用撬装机构，布置紧凑，安装便捷。 2、工作原理 空气进入磁悬浮高速永磁电机直接驱动的三元流叶轮，在高速旋转的叶轮带动下产生动能、压力势能，部分动能在扩压器和蜗壳流道中转化为压力势能，改变流动方向，最后经过排气管输入管网。
3、性能特点
4、优劣分析 磁悬浮鼓风机采用无接触、无机械摩擦的磁悬浮轴承和高速大功率永磁同步电机，直接驱动高效三元流叶轮，克服了传统鼓风机和气悬浮鼓风机的缺点，具有效率高、噪音低、故障少、不需润滑系统等优点，即使磁悬浮轴承发生了故障，依靠系统中的保护轴承，仍然可以使高速旋转的转子安全停机，不会导致设备的严重损坏。 二、空悬浮离心式鼓风机 1、简介 空悬浮离心式鼓风机技术将空气轴承和大功率高速永磁同步电机技术集成为高速电机，外加专用高速永磁电机变频器形成高速驱动器，驱动高速离心叶轮，使高速离心叶轮工作在最省电的工作区域，开发出高效的空悬浮离心式鼓风机。 2、工作原理； 空气悬浮鼓风机是容积式风机的一种，由离心叶轮与通流部件、空气轴承、高速永磁同步电机、控制系统组成，使用高速同步永磁电机直驱结构把离心叶轮及电机驱动一体化集成设计,实现转轴悬浮的功能。 有两个三叶叶轮在由机壳和墙板密封的空间中相对转动，因叶轮和叶轮、叶轮和机壳、叶轮和墙板之间的间隙极小，使得进气口形成真空状态，在大气压的作用下空气进入进气腔，然后叶轮中的两个叶片与墙板、机壳形成了一个密封腔，进气腔内的空气在叶轮转动的过程中，被两个叶片所形成密封腔不断地带到排气腔，同时因排气腔内的叶轮相互啮合，进而把两叶片间的空气挤压出来，如此连续的运转，空气不断的从进气口输送到出气口，实现了风机的鼓风。 3、技术特点
空气悬浮鼓风机工作原理及结构介绍
JSTURBO鼓风机工作原理及结构特征 一、产品优势描述 原有鼓风机空气压缩机是以齿轮加速方式使用的，它需要齿轮，轴承和润滑系统，且机械摩擦产生有极大的能量耗损，噪音等问题。 JSTURBO空气悬浮离心鼓风机解决了这些问题，它有3大核心技术：高效空气悬浮轴承，永磁同步超高速电机及空气冷却系统，铝合金AL7075（航空铝材）精密铸造的高精度叶轮。JSTURBO空气悬浮离心鼓风机，不需要齿轮箱增速器及联轴器，由高速电机直接驱动，而电机采用变频器来调速。鼓风机叶轮直接与电机结合，而轴被悬浮于主动式空气轴承控制器上。因为没有物理接触和无需润滑油系统，所以JSTURBO 空气悬浮离心鼓风机具有高效，节能，低噪音，运行可靠和长期无需 维修保养的特点。 JSTURBO空气悬浮离心鼓风机采用一体化紧凑型设计。叶轮，高速电机，变频器，空气轴承及其控制系统配有CPU微处理器的控制面板集于一体，提高了安装，操作的便利性。为客户大大节省能源和日常维护费用，提供清洁的作业环境。所
以具有技术先进，性能可靠，结构简单，体积小，节约能源，维护方便等特点。 （一）节能高效 空气悬浮离心鼓风机使用了空气悬浮轴承，直联技术，高效叶轮，永磁无刷直流电机，无额外的摩擦。风机根据输出的（风量可调范围40-100%）自动调整电机 功率的消耗，保持设备运行的高效率。 （二）无振动，低噪音 采用空气悬浮轴承及电机直联技术，无振动产生，风机不需要设置隔音装置；设备重量轻，不需设置特别基础，安装布置简单灵活。 （三）无润滑油 风机采用了空气悬浮轴承技术，系统不需要润滑油系统，向电子，医药，食品等特殊行业提供干净的空气。空气轴承使用温度达到600度，油性轴承系统的所有 弊端已成功解决。 （四）无保养 没有传统风机所必需齿轮箱及油性轴承，我们所采用的一系列高新技术叶轮与电机不使用联轴器，直接连接，智能控制系统，关键部件采用钛合金和AL7075（航空铝材）这些技术保证了设备是无保养的，降低了用户的维护成本，提高供气系 统运行的稳定性。 （五）运转控制便利 可在个人电脑上对风机转数，压力，温度，流量等进行自检并定压运转，负荷/无负荷运转，超负荷控制，通过防喘振控制等实现无人操作。风机通过调整叶轮的转数调节流量。根据吸入空气的温度和压力变化，调整转数可以轻易的调节流量。 可以自动和手动调整流量。
空气悬浮鼓风机操作规程精选文档
空气悬浮鼓风机操作规 程精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
空气悬浮鼓风机操作规程 一、设备运行前需要确认的内容 1、启动前需确认鼓风机出口管道各阀门及水池中水位是否与日常运行时一致。 2、启动前需确认鼓风机运行模式是否与要求的运行模式一致，如不一致请按照用户手册调整。 3、启动前确认鼓风机启动及运行频率是否合理（根据现场实际情况在0%~100%之间调节）。 4、启动时确认泄压阀工作是否正常。 5、启动时查看触摸屏运行数据是否正常。 6、运行时确认鼓风机运行声音是否有异常。 二、操作方法 1、鼓风机通电：先将主电路开关旋转至“ON”位置，再将电气部微型断路器打到“ON”位置。 2、鼓风机断电：先将电气部微型断路器旋打至“OFF”位置，再将主电路开关旋转到“OFF”位置（切勿直接从配电柜断电，可能会对电气部件造成损坏）。 3、如启动鼓风机需长按<运行>按键，待弹出对话框后点击<是>启动鼓风机；如不启动点击<否>。 4、如需停机则按<停止>按键，待弹出对话框后点击<是>启动鼓风机；如不停机点击<否>。 5、鼓风机发生故障时<报警>按键会闪烁，点击可进行查看具体故障信息及清除故障。 6、鼓风机出现异常情况时请按急停开关。 三、故障信息 1、如鼓风机出现故障，则点击<报警>并查看具体信息，确认报警信息后进行相关故障排查。例如报警信息为“过滤器堵塞”，则需要清理或更换过滤棉，然后将触摸屏上的报警信息复位，否则鼓风机将不能启动。 2、如果同一报警信息在短时间内启动或运行过程中反复出现2次以上，则应及时与厂家联系，避免鼓风机出现较大故障。 3、出现报警时应尽可能使用图片或者视频形式确认好触摸屏或PLC及变频器操作器上的状态，便于与厂家联系时明确故障。 四、鼓风机维护 1、建议每1周清理一次（使用压缩气体或者拍打等方式，不可水洗）。 2、建议每4周更换新过滤棉。 3、具体的清理与更换周期以现场实际环境情况为准进行相应的缩短及延长。

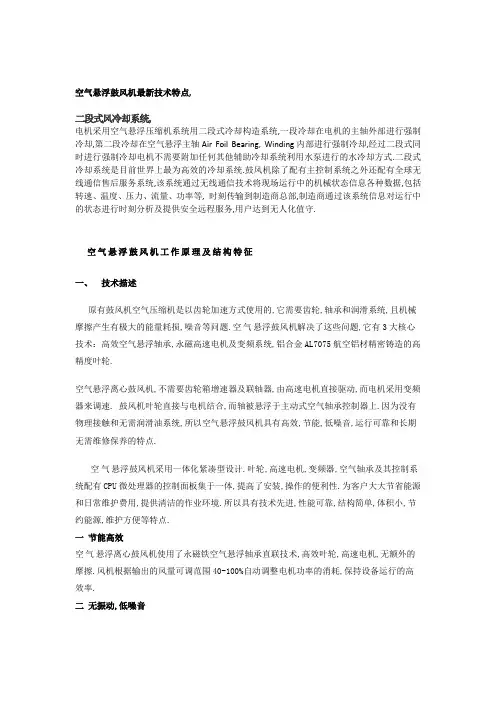

空气悬浮鼓风机简介
