简述钨极氩弧焊的优缺点

钨极氩弧焊是一种常用的电弧焊方法，具有许多优点和缺点。下面将以简述钨极氩弧焊的优缺点为标题，来详细介绍这种焊接方法。

一、优点：

1. 焊缝质量高：钨极氩弧焊具有高温、高能量密度和稳定的焊接弧，可以获得高质量的焊缝。焊接过程中没有飞溅和气孔产生，焊缝形态美观，机械性能和化学性能优良。

2. 可焊接多种材料：钨极氩弧焊可以焊接几乎所有金属和合金材料，包括钢、铝、铜、钛等。而且可以焊接厚度较大的工件，适用范围广，具有很高的通用性。

3. 适用于高精度焊接：钨极氩弧焊的焊接热输入可调节，热影响区小，不会导致工件变形或热裂纹。因此，适用于对焊接精度要求较高的领域，如航空航天、核工程等。

4. 易于自动化控制：钨极氩弧焊可以与机器人等自动化设备配合使用，实现焊接的自动化生产。可编程控制系统可实现焊接参数的精确控制，提高了生产效率和产品质量的稳定性。

5. 操作简便：钨极氩弧焊的操作相对简单，焊工只需掌握一定的技术和操作要点，即可进行焊接。焊接过程中不需要频繁更换电极，减少了停机时间和操作成本。

二、缺点：

1. 设备和成本较高：钨极氩弧焊的设备较为复杂，包括气体供应系统、高频和直流电源等。设备投资较高，对工作环境和条件要求较高，增加了使用成本。

2. 焊缝速度较慢：由于钨极氩弧焊焊接热输入可调节，焊缝速度相对较慢，不适用于对焊接速度要求较高的场合。同时，焊接过程中焊接速度过快容易导致焊缝质量下降。

3. 对焊工技术要求高：尽管钨极氩弧焊的操作相对简单，但对焊工的技术要求较高。焊工需要掌握焊接参数的选择和调节，以及焊接工艺的熟练操作，才能保证焊接质量。

4. 焊接环境要求高：钨极氩弧焊需要使用纯净的氩气作为保护气体，以避免氧气和其他杂质对焊缝质量的影响。因此，焊接环境要求较高，需要采取相应的措施来保证气体的纯净度。

5. 不适用于高电流焊接：钨极氩弧焊的电流范围较小，不适用于高电流焊接。高电流易导致钨极烧蚀和熔化，影响焊接质量。

钨极氩弧焊具有焊缝质量高、可焊接多种材料、适用于高精度焊接、易于自动化控制和操作简便等优点。然而，它也存在设备和成本较高、焊缝速度较慢、对焊工技术要求高、焊接环境要求高和不适用

于高电流焊接等缺点。在实际应用中，需要根据具体的焊接需求和条件来选择是否采用钨极氩弧焊方法。

简述钨极氩弧焊的优缺点

简述钨极氩弧焊的优缺点钨极氩弧焊是一种常用的电弧焊方法，具有许多优点和缺点。下面将以简述钨极氩弧焊的优缺点为标题，来详细介绍这种焊接方法。一、优点： 1. 焊缝质量高：钨极氩弧焊具有高温、高能量密度和稳定的焊接弧，可以获得高质量的焊缝。焊接过程中没有飞溅和气孔产生，焊缝形态美观，机械性能和化学性能优良。 2. 可焊接多种材料：钨极氩弧焊可以焊接几乎所有金属和合金材料，包括钢、铝、铜、钛等。而且可以焊接厚度较大的工件，适用范围广，具有很高的通用性。 3. 适用于高精度焊接：钨极氩弧焊的焊接热输入可调节，热影响区小，不会导致工件变形或热裂纹。因此，适用于对焊接精度要求较高的领域，如航空航天、核工程等。 4. 易于自动化控制：钨极氩弧焊可以与机器人等自动化设备配合使用，实现焊接的自动化生产。可编程控制系统可实现焊接参数的精确控制，提高了生产效率和产品质量的稳定性。 5. 操作简便：钨极氩弧焊的操作相对简单，焊工只需掌握一定的技术和操作要点，即可进行焊接。焊接过程中不需要频繁更换电极，减少了停机时间和操作成本。

二、缺点： 1. 设备和成本较高：钨极氩弧焊的设备较为复杂，包括气体供应系统、高频和直流电源等。设备投资较高，对工作环境和条件要求较高，增加了使用成本。 2. 焊缝速度较慢：由于钨极氩弧焊焊接热输入可调节，焊缝速度相对较慢，不适用于对焊接速度要求较高的场合。同时，焊接过程中焊接速度过快容易导致焊缝质量下降。 3. 对焊工技术要求高：尽管钨极氩弧焊的操作相对简单，但对焊工的技术要求较高。焊工需要掌握焊接参数的选择和调节，以及焊接工艺的熟练操作，才能保证焊接质量。 4. 焊接环境要求高：钨极氩弧焊需要使用纯净的氩气作为保护气体，以避免氧气和其他杂质对焊缝质量的影响。因此，焊接环境要求较高，需要采取相应的措施来保证气体的纯净度。 5. 不适用于高电流焊接：钨极氩弧焊的电流范围较小，不适用于高电流焊接。高电流易导致钨极烧蚀和熔化，影响焊接质量。钨极氩弧焊具有焊缝质量高、可焊接多种材料、适用于高精度焊接、易于自动化控制和操作简便等优点。然而，它也存在设备和成本较高、焊缝速度较慢、对焊工技术要求高、焊接环境要求高和不适用

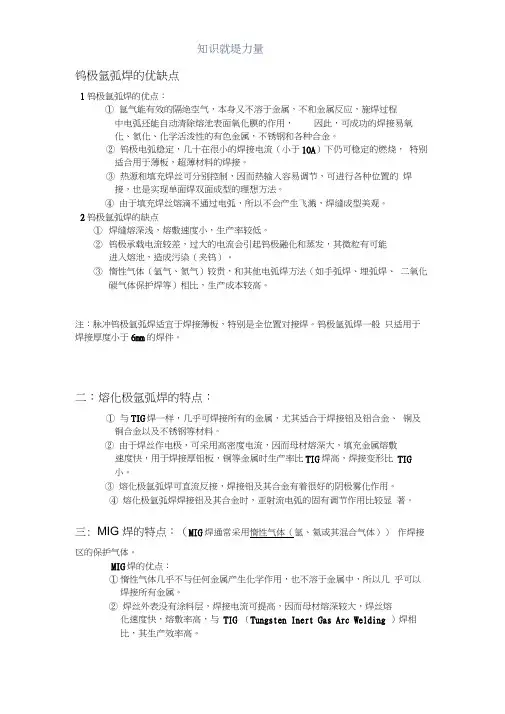

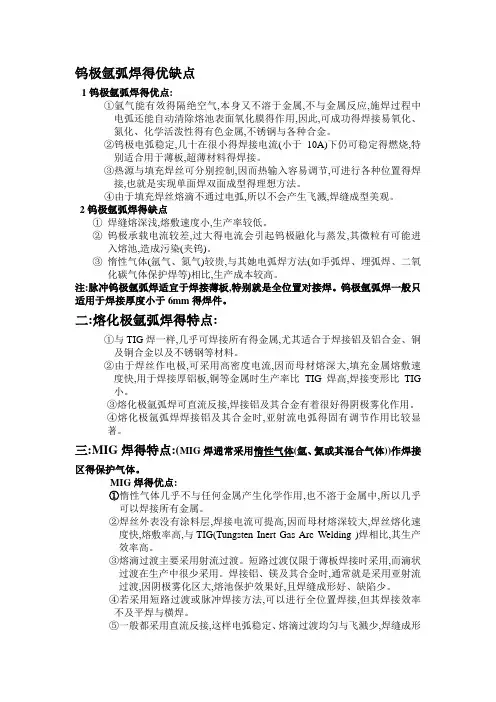

几种焊接的优缺点
