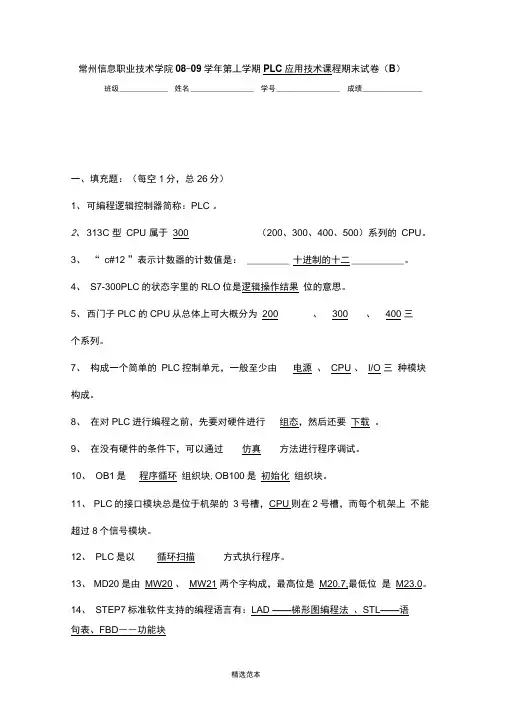

PLC技术期末试卷B(答案解析)

一、填充题：（每空1分，总26分）

1、可编程逻辑控制器简称：PLC 。

2、313C型CPU属于 300 （200、300、400、500）系列的CPU。

3、“c#12”表示计数器的计数值是：十进制的十二。

4、S7-300PLC的状态字里的RLO位是逻辑操作结果位的意思。

5、西门子PLC的CPU从总体上可大概分为 200 、 300 、 400 三个系列。

7、构成一个简单的PLC控制单元，一般至少由电源、 CPU 、 I/O 三种模块构成。

8、在对PLC进行编程之前，先要对硬件进行组态，然后还要下载。

9、在没有硬件的条件下，可以通过仿真方法进行程序调试。

10、OB1是程序循环组织块，OB100是初始化组织块。

11、PLC的接口模块总是位于机架的3号槽，CPU则在2号槽，而每个机架上不能超过8个信号模块。

12、PLC是以循环扫描方式执行程序。

13、MD20是由 MW20 、 MW21 两个字构成，最高位是M20.7,最低位是M23.0。

14、STEP7标准软件支持的编程语言有：LAD——梯形图编程法、STL——语句表、FBD——功能块。

二、判断正误，正确的打“√”,错的打“×”（11分）

（×） 1、PLC只能够处理数字量，不能处理模拟量。

（×） 2、对S7-300而言，CPU能够控制自己自带的I/O模块，但是不能够控制其它CPU带的I/O模块。

（√） 3、OB35是定时中断组织块，可以被设定为定时执行。

（√） 4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。（×） 5、S7-300程序能够仿真实现，它自带的仿真软件可以仿真所有PLC功能。

（×） 6、一个S7-300的中央控制器（CPU）最多可以带2个I/O模块与之相连。

（×） 7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。（×） 8、指令——（SE）与（SP）的主要区别是前者是脉冲定时输出，而后者定时输出带锁存。

（√） 9、SFC、FC的重要区别在于，前者是系统功能块，后者主要是指用户编写的自定义功能块。

（√） 10、个人电脑（PC）对S7-300 PLC进行编程下载时如需要通讯，则台式机主板必须接CP5611网卡。

（×） 11、-（P）- 这个符号在S7-300PLC中的功能是下降沿检测，-（N）- 的功能是上升沿检测。

三、不定项选择题（14分，每题2分，“选错”或“漏选”均不得分）

（ A ） 1、S7-300 PLC中组织块很多，OB1是其中一个重要的成员，以下对OB100的作用描述正确的是：

A、循环组织快；

B、定时中断组织块；

C、通讯组织块；

D、初始化组织块；（ C ） 2、在S7-300 PLC的上，有一排工作指示灯，可以用于故障诊断其中SF灯亮红色代表错误，而BF灯亮，代表错误。

A、强制作业有效、硬件或软件；

B、强制作业有效、总线；

C、硬件或软件、总线；

D、总线、硬件或软件；

（ A B ） 3、以下属于32位操作指令的是：

A、MUL_DI ；

B、ADD_DI；

C、SHR_I；

D、WAND_W；（ B C D ） 4、对于计数指令S_CUD的描述正确的

有：

A、CD端用于加计数控制

B、 CU端用于加计数控制

C、 R端用于复位

D、CV端是2进制的计数输出

E、 Q端是16进制数的计数输出

（ B ） 5、PLC执行完下面的指令后产生的结果是：

A、没有任何结果；

B、M10.0为1；

C、M10.0为0；

D、Q2.0的值为1；（ B ） 6、假设MW50的初始值为“1000”，PLC连续执行下面的指令后1分钟后，MW50的值是：

A、w#16#FFFF；

B、w#16#0000；

C、w#16#8888；

D、w#16#1111；

（ C ）7、假设I0.0、I0.1的值分别为1、0，PLC执行下面的指令后Q0.0的值是：

A、不确定；

B、无穷大；

C、0；

D、1；

四、综合题（49分）

1、（10分）限用一个定时器（SD）设计一个频率发生器，要求在Q0.0产生一个频率为0.5Hz的方波，试编程实现。

解：

2、（12分）设计程序实现直流电动机的正反转，另外，当电动机运行后，按下停止按钮，电动机停止运行。

（1）、画出用中间继电器控制直流电动机正反转的接线图；

(2)、进行I/O地址分配；

(3)、写出控制程序。

解：（1）接线图

（2

停止按钮I0.0

正转按钮I0.1

反转按钮I0.2

正转中间继电器KA1 Q0.0

反转中间继电器KA2 Q0.1

（3

3、（12分）一个用PLC控制的锅炉加热系统，温度传感器检测的水温值存储在MW50单元中，锅炉采用双路加热，分别用Q2.0和Q2.1通过继电器控制加热棒的通断。（1）当水温低于30度时，双路加热，（2）当水温大于30度低于60度时，单路加热，（3）当水温高于60度时，双路均停止加热。试完成PLC控制程序。

解：

4、利用PLC编程实现一个16个彩灯循环闪烁的控制。控制要求：手动控制，按下SB1，Q5.0为“1”，按下SB0时，16个灯按Q5.0...Q4.7→Q4.6…Q5.0的顺序亮灭，按下SB10时，所有灯灭；自动控制，彩灯亮灭的顺序同上，但要求彩灯能自动移位，间隔时间为0.5S。试进行I/O地址分配并写出控制程序（15’’）。

解：控制程序

常州信息职业技术学院06－07学年第_2_学期PLC技术课程期末试卷（B）班级姓名学号成绩

二、填充题：（每空1分，总26分）

1、可编程逻辑控制器简称：。

2、313C型CPU属于（200、300、400、500）系列的CPU。

3、“c#12”表示计数器的计数值是：。

4、S7-300PLC的状态字里的RLO位是位的意思。

5、西门子PLC的CPU从总体上可大概分为、、三个系列。

7、构成一个简单的PLC控制单元，一般至少由、、三种模块构成。

8、在对PLC进行编程之前，先要对硬件进行，然后还要。

9、在没有硬件的条件下，可以通过方法进行程序调试。

10、OB1是组织块，OB100是组织块。

11、PLC的接口模块总是位于机架的号槽，则在2号槽，而每个机架上不能超过个信号模块。

12、PLC是以方式执行程序。

13、MD20是由、两个字构成，最高位是 ,最低位是。

14、STEP7标准软件支持的编程语言有：、、。

二、判断正误，正确的打“√”,错的打“×”（11分）

（）1、PLC只能够处理数字量，不能处理模拟量。

（）2、对S7-300而言，CPU能够控制自己自带的I/O模块，但是不能够控制其它CPU带的I/O模块。

（）3、OB35是定时中断组织块，可以被设定为定时执行。

（）4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。（）5、S7-300程序能够仿真实现，它自带的仿真软件可以仿真所有PLC功能。

（）6、一个S7-300的中央控制器（CPU）最多可以带2个I/O模块与之相连。

（）7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。（）8、指令——（SE）与（SP）的主要区别是前者是脉冲定时输出，而后者定时输出带锁存。

（）9、SFC、FC的重要区别在于，前者是系统功能块，后者主要是指用户编写的自定义功能块。

（） 10、个人电脑（PC）对S7-300 PLC进行编程下载时如需要通讯，则台式机主板必须接CP5611网卡。

（） 11、-（P）- 这个符号在S7-300PLC中的功能是下降沿检测，-（N）- 的功能是上升沿检测。

三、不定项选择题（14分，每题2分，“选错”或“漏选”均不得分）

（） 1、S7-300 PLC中组织块很多，OB1是其中一个重要的成员，以下对OB100的作用描述正确的是：

B、循环组织快；B、定时中断组织块；

C、通讯组织块；

D、初始化组织块；（） 2、在S7-300 PLC的上，有一排工作指示灯，可以用于故障诊断其中SF灯亮红色代表错误，而BF灯亮，代表错误。

E、强制作业有效、硬件或软件；

F、强制作业有效、总线；

G、硬件或软件、总线；

H、总线、硬件或软件；

（） 3、以下属于32位操作指令的是：

A、MUL_DI ；

B、ADD_DI；

C、SHR_I；

D、WAND_W；

（） 4、对于计数指令S_CUD的描述正确的有：

F、CD端用于加计数控制

G、 CU端用于加计数控制

H、 R端用于复位

I、CV端是2进制的计数输出

J、 Q端是16进制数的计数输出

（） 5、PLC执行完下面的指令后产生的结果是：

A、没有任何结果；

B、M10.0为1；

C、M10.0为0；

D、Q2.0的值为1；（） 6、假设MW50的初始值为“1000”，PLC连续执行下面的指令后1分钟后，MW50的值是：

A、w#16#FFFF；

B、w#16#0000；

C、w#16#8888；

D、w#16#1111；

（）7、假设I0.0、I0.1的值分别为1、0，PLC执行下面的指令后Q0.0的值是：

A、不确定；

B、无穷大；

C、0；

D、1；

四、综合题（49分）

1、（10分）限用一个定时器（SD）设计一个频率发生器，要求在Q0.0产生一个频率为0.5Hz的方波，试编程实现。

2、（12分）设计程序实现直流电动机的正反转，另外，当电动机运行后，按下停止按钮，电动机停止运行。

（1）、画出用中间继电器控制直流电动机正反转的接线图；

(2)、进行I/O地址分配；

(3)、写出控制程序。

3、（12分）一个用PLC控制的锅炉加热系统，温度传感器检测的水温值存储在MW50单元中，锅炉采用双路加热，分别用Q2.0和Q2.1通过继电器控制加热棒的通断。（1）当水温低于30度时，双路加热，（2）当水温大于30度低于65度时，单路加热，（3）当水温高于65度时，双路均停止加热。试完成PLC控制程序。

4、利用PLC编程实现一个16个彩灯循环闪烁的控制。控制要求：手动控制，按下SB1，Q5.0为“1”，按下SB0时，16个灯按Q5.0...Q4.7→Q4.6…Q5.0的顺序亮灭，按下SB10时，所有灯灭；自动控制，彩灯亮灭的顺序同上，但要求彩灯能自动移位，间隔时间为0.5S。试进行I/O地址分配并写出控制程序（15’’）。

一、 填充题：（每空1分，总31分）

1、PLC 全称： 可编程逻辑控制器 。

2、313C-2DP 型CPU 属于 300 （200、300、400、500）系列的CPU 。

3、

“W#16#”所表示的含义是： 后面所带的数为十六进制数 。

4、300系列PLC 可以处理的常见信号类型有 模拟信号 、 数字

信号 两种。

5、个人电脑（PC ）对S7-300 PLC 进行编程下载可以有多种方法，如不需要通信，则通

过 适配器 、或 CP5611 网卡两种方法都可编程，如需要通讯，则必须要

用 CP5611 网卡。

6、西门子PLC 的CPU 从总体上可大概分为 200 、 300 、 400 三

个系列。

7、构成一个简单的PLC 控制单元，一般至少由 电源 、 CPU 、 I/O 三

种模块构成。

8、在对PLC 进行编程之前，先要对硬件进行 组态 ，然后还要 下

载 。

9、在没有硬件的条件下，可以通过 仿真 方法进行程序调试。 10、OB1是 程序循环 组织块，OB100是 初始化 组织块，OB35是 定时中断 组织块。

11、在S7-300 PLC 的上，有一排工作指示灯，可以用于故障诊断其中SF 灯亮红色代表

硬件或软件错误，而BF 灯亮，代表 总线 错误。

12、PLC 是以 循环扫描 方式执行程序。 13、MD10是由 MW10 、 MW12 两个字构成，由 MB10 、 MB11 、

MB12 、 MB13 等四个字节构成。

14、

（P ） 这个符号在S7-300PLC 中的功能是： 上升沿检测 ，（N ） 的功能是： 下降沿检测 。

二、简答题（10分）

1、请你谈谈对S7-300系列PLC 、以及PLC 课程的认识。

（5分）

2、S7-300PLC 支持的定时器类型有几种？其中SD 定时器有什么特点？请用SD 定时器构成一个振荡电路，振荡周期为2S 。（5分）

三、判断正误，正确的打“√”,错的打“×”（10分）

（ ） 1、PLC 除了能够处理模拟量以外，也可以处理数字量。

（ ） 2、对S7-300而言，CPU 能够控制自己自带的I/O 模块，但是不能够控制其它CPU 带的I/O 模块。

（ ） 3、OB1是定时中断组织块，可以被设定为定时执行。

（ ） 4、S7-300系列PLC 的程序总是以组织块的形式进行编写与保存。 （ ） 5、S7-300程序能够仿真实现，它自带的仿真软件可以仿真所有PLC 功能。

（ ） 6、一个S7-300的中央控制器（CPU ）最多可以带32个模块与之相连。

常州信息职

业技术学院2010-2011学年第 1学期 PLC 应用技术（电气专业）课程试卷(闭卷考试)A 卷

班级 姓名 学号 成绩

订 线

（）7、在用SHL_W指令与SHL_I两条指令最重要区别是：前者是带符号位移动、后者是不带符号移动。

（）8、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。

（）9、指令——（SP）与（SD）的主要区别是前者无定时运行时间输出，而后者有定时运行时间输出。

（）10、FC、SFC的重要区别在于，前者是系统功能块，后者主要是指自定义功能块。

四、不定项选择题（24分，每题2分，“选错”或“漏选”均不得分）

（）1、S7-300 PLC中组织块很多，OB100是其中一个重要的成员，以下对OB100的作用描述正确的是：

A、循环组织快；

B、定时中断组织块；

C、通讯组织块；

D、初始化组织块；（）2、功能、功能块是PLC课程中两个重要概念，以下对功能、功能块的描述正确的是：

A、功能用FB表示、功能块用FC表示；

B、功能用FC表示，功能块用FB表示；

C、功能的作用比功能块的作用小；

D、能的作用比功能块的作用大；

（）3、S7-300 PLC中的定时器种类很多，但是有一个共同的特点，就是有效计时单位最小为：

A、1ms；

B、10ms；

C、100ms；

D、1s；

E、10s；

（）4、以下属于16位操作指令的是：

A、MUL_DI ；

B、ADD_DI；

C、SHR_I；

D、W AND_W；（）5、STEP7标准软件支持的编程语言有：

A、LAD——梯形图编程法

B、STL——语句表

C、FBD——功能块

D、C语言

（）6、对于计数指令S_CUD的描述正确的有：

A、CD端用于加计数控制

B、CU端用于加计数控制

C、S端用于复位

D、CV端是BCD码的计数输出

E、Q端是16进制数的计数输出

（）7、PLC执行完下面的指令后产生的结果是：

A、MB0的值为1；

B、MB1的值为1；

C、M0.0的值为1；

D、M1.0的值为1；

（）8、PLC执行完下面的指令后产生的结果是：

A、没有任何结果；

B、M100.0为1；

C、M100.0为0；

D、Q0.0的值为1；（）9、PLC执行完下面的指令后，MW2的值是：

A、80H；

B、800H；

C、80；

D、50H；

（）10、PLC执行完下面的指令后，MW2的值是：

A、w#16#FFFF；

B、w#16#1111H；

C、w#16#2222；

D、w#16#3333；（）11、假设MW40的初始值为“-1000”，PLC连续执行下面的指令后1分钟后，MW40的值是：

A、w#16#FFFF；

B、w#16#0000；

C、w#16#8888；

D、w#16#1111；

（）12、假设I0.0、I0.1的值分别为0、1，PLC执行下面的指令后Q0.0的值是：

A、不确定；

B、无穷大；

C、0；

D、1；

五、综合题（25分）

1、（12分）设计程序实现直流电动机的正反转，另外，当电动机运行后，按下停止按钮，电动机停止运行。

（1）、画出用中间继电器控制直流电动机正反转的接线图；

(2)、进行I/O地址分配；

(3)、写出控制程序。

解：（1）接线图

（2

停止按钮

正转按钮

反转按钮

正转中间继电器KA1

反转中间继电器KA2

（3

2、（13分）一个用PLC控制的锅炉加热系统，温度传感器检测的水温值存储在MW50单元中，锅炉采用双路加热，分别用Q2.0和Q2.1通过继电器控制加热棒的通断。（1）当水温低于30度时，双路加热，（2）当水温大于30度低于65度时，单路加热，（3）当水温高于65度时，双路均停止加热。试完成PLC控制程序。
