高分子化学实验 苯乙烯的悬浮聚合
实验名称苯乙烯的悬浮聚合2013级高分子2班
覃秋桦 1314171027
林夏洁 1314171014
一、实验目的
1. 了解悬浮聚合的反应原理及配方中各组分的作用。
2. 了解珠状聚合实验操作及聚合工艺的特点。
3. 通过实验，了解苯乙烯单体在聚合反应上的特性。
二、实验原理
悬浮聚合是指在较强的机械搅拌下，借悬浮剂的作用，将溶有引
发剂的单体分散在另一与单体不溶的介质中(一般为水)所进行的聚合。根据聚合物在单体中溶解与否，可得透明状聚合物或不透明不
规整的颗粒状聚合物。像苯乙烯、甲基丙烯酸酯，其悬浮聚合物多
是透明珠状物，故又称珠状聚合；而聚氯乙烯因不溶于其单体中，
故为不透明、不规整的乳白色小颗粒(称为颗粒状聚合)。
悬浮聚合实质上是单体小液滴内的本体聚合，在每一个单体小液
滴内单体的聚合过程与本体聚合是相类似的，但由于单体在体系中
被分散成细小的液滴，因此，悬浮聚合又具有它自己的特点。由于
单体以小液滴形式分散在水中，散热表面积大，水的比热大，因而
解决了散热问题，保证了反应温度的均一性，有利于反应的控制。
悬浮聚合的另一优点是由于采用悬浮稳定剂，所以最后得到易分离、易清洗、纯度高的颗粒状聚合产物，便于直接成型加工。
可作为悬浮剂的有两类物质:一类是可以溶于水的高分子化合物，
如聚乙烯醇、明胶、聚甲基丙烯酸钠等。另一类是不溶于水的无机
盐粉末，如硅藻土、钙镁的碳酸盐、硫酸盐和磷酸盐等。悬浮剂的
性能和用量对聚合物颗粒大小和分布有很大影响。一般来讲，悬浮
剂用量越大，所得聚合物颗粒越细，如果悬浮剂为水溶性高分子化
合物，悬浮剂相对分子质量越小，所得的树脂颗粒就越大，因此悬
浮剂相对分子质量的不均一会造成树脂颗粒分布变宽。如果是固体
悬浮剂，用量一定时，悬浮剂粒度越细，所得树脂的粒度也越小，
因此，悬浮剂粒度的不均匀也会导致树脂颗粒大小的不均匀。
为了得到颗粒度合格的珠状聚合物，除加入悬浮剂外，严格控制
搅拌速度是一个相当关键的问题。随着聚合转化率的增加，小液滴
变得很粘，如果搅拌速度太慢，则珠状不规则，且颗粒易发生粘结
现象。但搅拌太快时，又易使颗粒太细，因此，悬浮聚合产品的粒
度分布的控制是悬浮聚合中的一个很重要的问题。掌握悬浮聚合的
一般原理后，本实验对苯乙烯单体及其在珠状聚合中的一些特点作一简述。苯乙烯是一个比较活泼的单体，易起氧化和聚合反应。在贮存过程中，如不添加阻聚剂即会引起自聚。但是，苯乙烯的游离基并不活泼，因此，在苯乙烯聚合过程中副反应较少，不容易有链支化及其它歧化反应发生。链终止方式据实验证明是双基结合。另外，苯乙烯在聚合过程中凝胶效应并不特别显著，在本体及悬浮聚合中，仅在转化率由50%~70%时，有一些自动加速现象。因此，苯乙烯的聚合速度比较缓慢，例如与甲基丙烯酸甲酯相比较，在用同量的引发剂时，其所需的聚合时间比甲基丙烯酸甲酯多好几倍。
三、实验仪器及药品
药品：苯乙烯、聚乙烯醇、过氧化二苯甲酰、甲醇、去离子水
仪器：250mL三口瓶、电动搅拌器、恒温水浴锅、铁架台、量筒、烧杯、搅拌棒、冷凝管，温度计，塑料滴管，抽滤装置
四、实验装置流程图
五、注意事项
1.搅拌速度要适中，不能太快，否则会把珠子打得太碎，变成细
细的沙粒状，又不能太慢，太慢会使之结块。
2.搅拌中途不能停止搅拌，否则会结块。
3.必须等PVA完全溶解后并降温后，才能加引发剂和单体。
六、实验步骤及分析
步骤现象分析
1、在250mL三颈烧瓶上，装上搅拌器和水冷凝管。量取45mL去离子水，称取0.2g聚乙烯醇(PVA)加入到三颈烧瓶中，开动搅拌器并加热水浴至90 ℃左右，待聚乙烯醇完全溶解后(20 min左右)，将水温降至80℃左右。PVA在水中逐渐溶
解。
PVA溶解之后，须
将水温降至80℃附
近，以避免之后单
体和引发剂发生反
应时温度过高。
2、称取0.3g过氧化二苯甲酰(BPO)于一干燥洁净的50mL烧杯中，并加入9mL单体苯乙烯(已精制)使之完全溶解。苯乙烯具有挥发性，应使BPO尽快溶解在苯乙烯中，避免单体的损失。
3、将溶有引发剂的单体倒入到三颈烧瓶中，此时需小心调节搅拌速度，使液滴分散成合适的颗粒度(注意开始时搅拌速度不要太快，否则颗粒分散的太细)，继续升高温度，控制水浴温度在86-89℃范围内，使之聚合。一般在达到反应温度后1.5h为反应危险期，此时搅拌速度控制不好(速度太快、太慢或中途停止等)，就容易使珠子粘结变形。单体和引发剂加入三
颈烧瓶中，在搅拌棒
的作用下，溶液呈现
乳白色。
单体和引发剂加入
三颈瓶中，在搅拌
棒的剪切作用下，
单体苯乙烯发生形
变宏观表现为溶液
呈现乳白色。
单体在搅拌的作用
下发生形变。在进
一步的搅拌下，单
体液滴破碎。加入
PVA悬浮剂能有效
分布在液滴表面，
降低了整个液滴的
表面张力，使之成
为较稳定的分散状态
4、在反应1.5h后，可以用大吸管吸出一些反应物，检查珠子是否变硬，如果已经变硬，即可将水浴温度升高至90-95℃，反应1h后即可停止反应。反应后期体系粘度变
大，吸取少量反应液
滴入水中，有珠状白
色物，用玻璃棒试其
硬度，比较软。故继
续反应。
随着反应的进行，
单体液滴中的单体
逐渐聚合，分子量
逐渐提高，反应完
毕单体液滴中的聚
合物的分子量比较
高，滴入水应变成
固体小珠子。
5、将反应物进行过滤，并把所得到的透明小珠子放在25mL甲醇中浸泡
20min，然后再过滤(甲醇回收)，将得到的产物用约50 ℃的热水洗涤几次，用滤纸吸干后，置产物于50-60℃烘箱内干燥，计算产率，观看颗粒度的分布情况。由于实验时间和本组反应条件限制，不得不在反应未完毕时，结束反应过程，过滤。在停止搅拌后发现，有部分小珠子沉于溶液底部，以及部分结块在搅拌棒处。
过滤后，放在25mL甲醇中浸泡，烧杯中可见珠状物。
七、实验结果及分析
最后的产品：部分白色小珠子及部分块状白色固体。
分析其成块的原因：
①为了加快实验速度将引发剂的量从0.15g增大到0.3g，使整体的
反应速率加大，可能前期的转速不够大发生黏合；
②分散剂可能未充分溶解在水中；
③在后期升温的过程中，未同时将转速加大到合适的位置，反应速
度加快，液滴无法快速分散，发生黏合。
八、思考题
1、当聚乙烯醇在水中充分溶解后，在降温过程会不会析出？为什么？
答：不会析出，聚乙烯醇的分子链上含有大量的羟基，故具有良好
的水溶性，且溶解过程是不可逆过程，其水溶液具有很好的粘接性，故在降温过程中不会析出。
2、如果PVA加热溶解时间不够，不充分溶解的后果是什么？
答：不充分溶解的后果是PVA悬浮剂不能有效分布在液滴表面并降
低了整个液滴的表面张力，使聚合过程易发生黏合。
3、能不能将单体先分散在整个聚合体系后再加引发剂？也就是说单体分散在水相中形成液滴之后再加引发剂？如果行，应加
入哪种引发剂？
答：不能，因为如果单体分散在水相中形成液滴后，其之前加入的PVA悬浮剂能有效分布在液滴表面，降低了整个液滴的表面张力，
使之成为较稳定的分散状态，这时再加引发剂，引发剂就不能够均
匀地进入到液滴内，使液滴内的反应不能够很好的进行。
4、转速为什么要保持稳定？
答：如果转速太慢，溶有引发剂的单体不能分散成的小颗粒，随着
反应的进行，珠子内的黏度增大，它们容易发生黏合；而太快又易
将液滴分散得过小，变成细细的沙粒状。
高分子化学实验 苯乙烯的悬浮聚合
实验名称苯乙烯的悬浮聚合2013级高分子2班 覃秋桦 1314171027 林夏洁 1314171014
一、实验目的 1. 了解悬浮聚合的反应原理及配方中各组分的作用。 2. 了解珠状聚合实验操作及聚合工艺的特点。 3. 通过实验，了解苯乙烯单体在聚合反应上的特性。 二、实验原理 悬浮聚合是指在较强的机械搅拌下，借悬浮剂的作用，将溶有引 发剂的单体分散在另一与单体不溶的介质中(一般为水)所进行的聚合。根据聚合物在单体中溶解与否，可得透明状聚合物或不透明不 规整的颗粒状聚合物。像苯乙烯、甲基丙烯酸酯，其悬浮聚合物多 是透明珠状物，故又称珠状聚合；而聚氯乙烯因不溶于其单体中， 故为不透明、不规整的乳白色小颗粒(称为颗粒状聚合)。 悬浮聚合实质上是单体小液滴内的本体聚合，在每一个单体小液 滴内单体的聚合过程与本体聚合是相类似的，但由于单体在体系中 被分散成细小的液滴，因此，悬浮聚合又具有它自己的特点。由于 单体以小液滴形式分散在水中，散热表面积大，水的比热大，因而 解决了散热问题，保证了反应温度的均一性，有利于反应的控制。 悬浮聚合的另一优点是由于采用悬浮稳定剂，所以最后得到易分离、易清洗、纯度高的颗粒状聚合产物，便于直接成型加工。 可作为悬浮剂的有两类物质:一类是可以溶于水的高分子化合物， 如聚乙烯醇、明胶、聚甲基丙烯酸钠等。另一类是不溶于水的无机 盐粉末，如硅藻土、钙镁的碳酸盐、硫酸盐和磷酸盐等。悬浮剂的 性能和用量对聚合物颗粒大小和分布有很大影响。一般来讲，悬浮 剂用量越大，所得聚合物颗粒越细，如果悬浮剂为水溶性高分子化 合物，悬浮剂相对分子质量越小，所得的树脂颗粒就越大，因此悬 浮剂相对分子质量的不均一会造成树脂颗粒分布变宽。如果是固体 悬浮剂，用量一定时，悬浮剂粒度越细，所得树脂的粒度也越小， 因此，悬浮剂粒度的不均匀也会导致树脂颗粒大小的不均匀。 为了得到颗粒度合格的珠状聚合物，除加入悬浮剂外，严格控制 搅拌速度是一个相当关键的问题。随着聚合转化率的增加，小液滴 变得很粘，如果搅拌速度太慢，则珠状不规则，且颗粒易发生粘结 现象。但搅拌太快时，又易使颗粒太细，因此，悬浮聚合产品的粒 度分布的控制是悬浮聚合中的一个很重要的问题。掌握悬浮聚合的

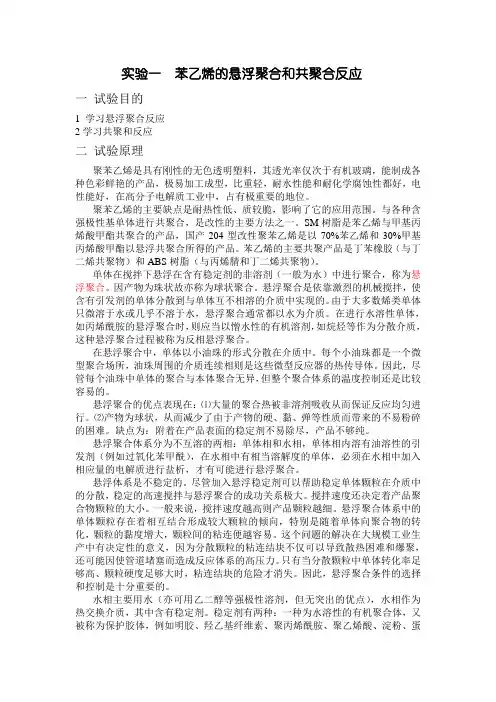

苯乙烯悬浮聚合及性能
苯乙烯悬浮聚合及性能 一、实验目的 1.学习悬浮聚合的实验方法，了解悬浮聚合的配方及各组分的作用。 2.了解控制粒径的成珠条件及不同类型悬浮剂的分散机理。 二、实验原理 悬浮聚合是由烯类单体制备高聚物的重要方法之一。由于水为分散介质，聚合热可以迅速排除，因而反应温度容易控制；生产工艺简单；制成的成品呈均匀颗粒状，故又称为珠状聚合；产品不经造粒即可直接成型加工。 悬浮聚合是将单体以微珠形式分散于介质中进行的聚合。从动力学的观点来看，悬浮聚合与本体聚合完全一样，每一个微珠相当于一个小的本体。悬浮聚合克服了本体聚合中散热困难的问题，但因珠粒表面附有分散剂，使纯度降低。当微珠聚合到一定程度时，珠子内粒度迅速增大，珠与珠之间很容易碰撞粘结，不易成珠子，甚至粘成一团，为此必须加入适量分散剂，选择适当的搅拌器和搅拌速率。由于分散剂的作用机理不同，在选择分散剂的种类和确定分散剂用量时，要随聚合物种类和颗粒要求而决定，如颗粒大小、形状、树脂的透明性和成膜性能等。同时也要注意合适的搅拌强度的转速，水与单体比等。 实验要求聚合物体具有一定的粒度。粒度的大小通过调节悬浮聚合的条件来实现。苯乙烯（ST）通过聚合反应生成聚苯乙烯（PS），反应式如下： 通常的聚苯乙烯为非晶太无规聚合物，具有优良的绝热、绝缘和透明性，长期使用温度0-70℃，胆脆，低温易开裂。此外还有全同和间同立构聚苯乙烯。全同聚合物有高度结晶性，聚苯乙烯材料包括普通聚苯乙烯、发泡聚苯乙烯（EPS）、高抗冲聚苯乙烯（HIPS）及间规聚苯乙烯（SPS）。普通聚苯乙烯树脂属于无定型高分子聚合物，聚苯乙烯大分子链的侧基为苯环，大体积侧基为苯环的无规排列决定了聚苯乙烯的物理化学性质，如透明度高、刚度大、玻璃化温度高、性脆等。其制品具有极高的透明度，透光率可达90％以上，电绝缘性能好，易着色，加工流动性好，刚性好及耐化学腐蚀性好等；不足之处在于性脆，抗冲击性能的低，易出现应力开裂，耐热性差及不耐沸水等。可发泡聚苯乙烯未在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作泡沫塑料产品。高抗冲聚苯乙烯为苯乙烯和丁二烯的共聚物，丁二烯为分散相，提高了材料的抗冲击强度，但产品不透明。间规聚苯乙烯为间同结构，采用茂金属催化剂生产，是近年来发展的聚苯乙烯新品种，性能好，属于工程塑料。聚苯乙烯经常被用来制作泡沫塑料制品。聚苯乙烯还可以和其他橡胶类型高分子材料共聚生成各类不同力学性能的产品。日常生活中常见的应用有各种一次性塑料餐具，透明C盒等。 三、仪器及试剂
苯乙烯自由基悬浮聚合
高分子化学实验 苯乙烯自由基悬浮聚合 一、实验目的 （1）通过对苯乙烯单体的悬浮聚合实验，了解自由基悬浮聚合的方法和配方中各组分的作用； （2）学习悬浮聚合的操作方法； （3）通过对聚合物颗粒均匀性和大小的控制，了解分散剂、升温速度、搅拌形式与搅拌速度对悬浮聚合的重要性。 二、实验原理 悬浮聚合实质上是借助于较强烈的搅拌和悬浮剂的作用，通常是将不溶于水的单体分散在介质水中，利用机械搅拌，将单体打散成直径为0.01～5mm的小液滴的形式进行本体聚合，在每个小液滴内，单体的聚合过程和机理与本体聚合相似。悬浮聚合解决了本体聚合中不易散热的问题，产物容易分离，清洗可以得到纯度较高的颗粒状聚合物。 其主要组分有四种；单体、分散介质（水）、悬浮剂、引发剂。 1.单体 单体不溶于水，如：苯乙烯（styrene）、醋酸乙烯酯（vinyl acetate）、甲基丙烯酸酯（methyl methacrylate）等。 2.分散介质 分散介质大多为水，作为热传导介质。 3.悬浮剂 调节聚合体系的表面张力、粘度、避免单体液滴在水相中粘结。
（1）水溶性高分子，如天然物：明胶（gelatin），淀粉（starch）；合成物：聚乙烯醇(PVA)等。 (2)难溶性无机物，如：BaSO4, BaSO3，CaCO3，滑石粉，粘士等。 （3）可溶液性电介质：NaCl,KCl,Na2SO4等。 4.引发剂 主要为油溶性引发剂，如：过氧化二苯甲酰（BPO），偶氮二异丁腈（AIBN）等。 三、主要仪器和试剂 1.实验仪器名称及数量： 三口瓶（250ml）×1，球形冷凝管×1，电热锅×1，搅拌马达与搅拌棒各×1，温度计（100℃）×1，量筒（100ml）×1，布氏漏斗×1，抽滤瓶×1。 2.实验试剂 苯乙烯单体，过氧化二苯甲酰（BPO），聚乙烯醇（PVA），去离子水。 四、实验步骤 （1）架好带有冷凝管、温度计、三口烧瓶的搅拌装置，如下图所示； （2）分别将0.3gBPO和16ml苯乙烯加入100ml锥形瓶中，轻轻摇动至溶解后加入250ml三口烧瓶中； （3）再将7～8ml，0.3%PVA溶液加入250ml三口烧瓶中； （4）130ml去离子水冲洗锥形瓶及量简后，加入250ml三口烧
高分子化学实验(2015级)
实验1 脲醛树脂的制备 一、目的要求 1．了解脲醛树脂的反应原理及PH 值对反应过程的影响 2．掌握脲醛树脂的制备方法 二、原理 脲醛树脂是尿素与甲醛在催化剂（碱性或酸性）作用下缩聚而成的初期树脂、以及在固化剂或助剂作用下形成的不溶不熔的末期树脂的总称。 脲醛树脂胶粘剂具有较高的粘合强度，较好的耐热性、腐蚀性和一定的耐水性。树脂呈无色透明粘稠液体或乳白色液体，不污染胶合制品。加之制造简单、使用方便、成本低廉，已成为人造板生产的主要胶种。脲醛胶粘剂的缺点是，胶合制品中常存在游离甲醛，污染空气，胶层易老化，耐水性不如酚醛树脂。 一般认为，脲醛树脂是经过两类化学反应形成的。一类是尿素与甲醛在中性或弱碱性介质中进行加成，生成一羟甲脲或二羟甲脲的反应： C O NH 2NH 2 + HCHO C O NH 2NHCH 2OH C O NHCH 2OH NHCH 2OH + 一羟甲脲 二羟甲脲 另一类反应是在酸性介质中脱水缩聚形成线型结构脲醛树脂的反应，包括羟甲基与胺基之间脱水生成亚甲基的反应，羟甲基与羟甲基之间脱水生成二亚甲基醚键（－CH 2－O －CH 2－）的反应，后者可能进一步脱甲醛仍生成亚甲基，最后生成线型或环化低聚体。 低聚体分子中存在大量的羟甲基，易反应，应在中性条件下保存。在使用时，将介质调至酸性，脲醛树脂的羟甲基在酸性条件下会进一步缩聚，发生三维交联，形成不溶不熔的体型结构。 三、主要试剂和仪器 尿素 甲醛（37%） 氢氧化钠 盐酸 氯化铵 pH 试纸 三颈瓶 搅拌器 回流冷凝管 烧杯 吸管 四、实验步骤 在装有搅拌棒、回流冷凝管和温度计的三颈瓶中，装入130 mL 浓度为37%的甲醛水溶液，用5%的NaOH 溶液调节pH 为7.0－7.5。然后加入50 g 尿素，搅拌溶解。加热升温至90－92℃，并在此温度下反应30 min 。此时，体系的pH 值下降到6.0－6.5。
苯乙烯的悬浮聚合
苯乙烯的悬浮聚合 一、实验目的 1、学习悬浮聚合的实验方法，了解悬浮聚合的配方及各组份的作用。 2、了解控制粒径的成珠条件及不同类型悬浮剂的分散机理、搅拌速度、搅拌器形 状对悬浮聚合物粒径等的影响，并观察单体在聚合过程中之演变。 二、实验原理 悬浮聚合是将单体以微珠形式分散于介质中进行的聚合。从动力学的观点看，悬浮聚合与本体聚合完全一样，每一个微珠相当于一个小的本体。悬浮聚合克服了本体聚合中散热困难的问题，但因珠粒表面附有分散剂，使纯度降低。当微珠聚合到一定程度，珠子内粒度迅速增大，珠与珠之间很容易碰撞粘结，不易成珠子，甚至粘成一团，为此必须加入适量分散剂，选择适当的搅拌器与搅拌速度。由于分散剂的作用机理不同，在选择分散剂的各类和确定分散剂用量时，要随聚合物种类和颗粒要求而定，如颗粒大小、形状、树脂的透明性和成膜性能等。同时也要注意合适的搅拌强度和转速，水与单体比等。 苯乙烯（St）通过聚合反应生成如下聚合物。反应式如下： 本实验要求聚合物体具有一定的粒度。粒度的大小通过调节悬浮聚合的条件来实现。 三、实验仪器及设备 搅拌电机、调压器、500ml、三口瓶、回流冷凝器、水浴、烧杯、吸滤瓶、抽气管、表面皿四、实验药品 名称试剂规格用量单体苯乙烯除去阻聚剂 15g 油溶性引发剂BPO AR 0.3g 分散剂聚乙烯醇1.5%水溶液20 mL 分散介质水 去离子水130mL 五、实验步骤 1、安装仪器(如图) 2、加料：用分析天平准确称取0.3g过氧化二苯甲酰放入100mL锥形瓶中，再用移液管按配方聚苯乙烯加入锥形瓶中，轻轻振荡，待过氧化二苯甲酰完全溶解后加入三口瓶中。再用量筒取20 mL1.5%的聚乙烯醇溶液加入三口烧瓶，最后用130 mL去离子水分别冲洗锥形瓶和量筒后加入三口烧瓶中。 3、聚合通冷凝水，启动搅拌并控制在一恒定转速，在20～30min内将温度升至85～90oC，开始聚合反应。在反应一个小时以后，体系中分散的颗粒变得发黏，此时一定要注意控制好搅拌速度。在反应后期可将温度升至反应温度上限，以加快反应，提高转化率。当反应1.5～2h后，可用吸管取少量颗粒于表面皿中进行观察，如颗粒变硬发脆，可结束反应。 4、出料及后处理停止加热，一边搅拌一边用冷水将三口烧瓶冷却至室温，然后停止搅拌，
高分子化学实验8
高分子化学实验 梁晖卢江主编 出版社化学工业出版社书号 ISBN 7-5025-5633-X 出版日期 2005-7-1
目录 第1章高分子化学实验的基础技术 (1) 1.1 聚合反应装置 (1) 1.2 聚合体系的除湿除氧 (5) 1.3 单体的纯化与贮存 (6) 1.4 常见引发剂（催化剂）的提纯 (8) 1.5 常见溶剂的处理 (9) 1.6 聚合物的分离与提纯 (10) 附：几种常见单体和溶剂的提纯处理 (12) 主要参考文献 (14) 第2章逐步聚合反应的实施 (15) 2.1 熔融聚合 (15) 实验一聚对苯二甲酸乙二醇酯(涤纶)的合成及其熔融纺丝 (16) 2.2 溶液聚合 (18) 实验二聚苯硫醚的合成 (19) 2.3 界面缩聚 (20) 实验三对苯二甲酰氯与己二胺的界面缩聚 (21) 2.4 固相聚合 (23) 实验四固相聚合法合成高分子量聚碳酸酯 (23) 2.5 逐步聚合预聚体的合成及其固化 (26) 实验五醇酸树脂缩聚反应动力学 (27) 实验六三聚氰胺—甲醛树脂的合成及层压板的制备 (29) 实验七软质聚氨酯泡沫塑料的制备 (31) 实验八不饱和聚酯预聚体的合成及其交联固化 (32) 实验九双酚A型环氧树脂的合成及其固化 (35) 主要参考文献 (38) 第三章自由基聚合反应的实施 (40) 3.1 本体聚合 (40) 实验十甲基丙烯酸甲酯的本体聚合 (41) 3.2 溶液聚合 (42) 实验十一乙酸乙烯酯的溶液聚合 (42) 3.3 沉淀与分散聚合 (43) 实验十二沉淀聚合合成单分散MMA/二乙烯基苯DVB交联微球 (44) 实验十三苯乙烯/丙烯酸丁酯的分散共聚合 (45)
苯乙烯悬浮聚合
苯乙烯悬浮聚合 一、实验目的 1.学习悬浮聚合的实验方法，了解悬浮聚合的配方及各组份的作用。 2?了解控制粒径的成珠条件及不同类型悬浮剂的分散机理、搅拌速度、搅拌 器形状对悬浮聚合物粒径等的影响，并观察单体在聚合过程中之演变。 二、实验原理 悬浮聚合是由烯类单体制备高聚物的重要方法之一。由于水为分散介质，聚合热可以迅速排除，因而反应温度容易控制；生产工艺简单；制成的成品呈均匀的颗粒状，故又称为珠状聚合；产品不经造粒即可直接成型加工。 悬浮聚合是将单体以微珠形式分散于介质中进行的聚合。从动力学的观点看，悬浮聚合与本体聚合完全一样，每一个微珠相当于一个小的本体。悬浮聚合克服了本体聚合中散热困难的问题，但因珠粒表面附有分散剂，使纯度降低。当微珠聚合到一定程度，珠子内粒度迅速增大，珠与珠之间很容易碰撞粘结，不易成珠子，甚至粘成一团，为此必须加入适量分散剂，选择适当的搅拌器与搅拌速度。由于分散剂的作用机理不同，在选择分散剂的各类和确定分散剂用量时，要随聚合物种类和颗粒要求而定，如颗粒大小、形状、树脂的透明性和成膜性能等。同时也要注意合适的搅拌强度和转速，水与单体比等。 苯乙烯（St）通过聚合反应生成如下聚合物。反应式如下： 厂〒CH=CH2 ________________ +厂〒CH-CH2七 本实验要求聚合物体具有一定的粒度。粒度的大小通过调节悬浮聚合的条件来实现。 三、仪器及试剂 1.仪器：聚合装置如图1表面皿、吸管、移液管、搅拌马达、水浴、 布氏漏斗。
打 图聚合装置图（1.搅拌器2.四氟密封塞3.温度计4.温度计套管5.冷凝管） 四、实验步骤 按图1安装好实验装置，为保证搅拌速度均匀，整套装置安装要规范。尤其是搅拌器安装后，用手转动，阻力小转动轻松自如。 用分析天平准确称取0.3gBPO（用分析天平）放于100ml锥形瓶中。再用移液管按配方量取苯乙烯，加入锥形瓶中。轻轻振动，待BPO完全溶解于苯乙烯后将溶液加入三口瓶中。再加入20ml1.5%的聚乙烯醇溶液。最后用130ml无离子水分别冲洗锥形瓶和量筒后加入三口瓶中。 通过冷凝水。启动搅拌器并控制在一恒定转速，在20-30分钟内将温度升至85-90C，开始聚合反应。 在整个过程中除了要控制好反应温度外，关键是要控制好搅拌速度。尤其是反应一个多小时以后，体系中分散的颗粒变得发粘，这时搅拌速度如果忽快忽慢或者停止都会导致颗粒粘在一起，或粘在搅拌器形成结块，致使反应失败。所以反应中一定要控制好搅拌速度。可在反应后期将温度升至反应温度上限，以加快反应，提高转化率。
石化特色《高分子化学》教学与改革
第47卷第20期 2019年10月广 州 化 工 Guangzhou Chemical Industry Vol.47No.20 Oct.2019 石化特色‘高分子化学“教学与改革 班建峰,史 博,许体文,吴 铛,潘露露 (广东石油化工学院材料科学与工程学院,广东 茂名 525000) 摘 要:高分子化学是高分子专业的一门重要的基础课程,其理论知识与实验操作相结合三针对21世纪石化特色高分子材料与工程专业人才需求及培养的要求,以及针对高分子化学这门课程的内容繁琐和概念难等问题,对广东石油化工学院高分子化学课进行了改革,主要是从教材的选定二知识的理顺和创新与实践相结合等方式进行教学改革探索,探讨了以学生上讲台及结合互联网的方式教学的优势,突显石化特色,在一定程度上提高了学生的兴趣三 关键词:高分子化学;石化特色;教学;改革 中图分类号:G642 文献标志码:A文章编号:1001-9677(2019)20-0142-02 Teaching and Reform of Polymer Chemistry BAN Jian-feng,SHI Bo,XU Ti-wen,WU Dang,PAN Lu-lu (College of Chemical Engineering,Guangdong University of Petrochemical Technology, Guangdong Maoming525000,China) Abstract:Polymer Chemistry is an important basic course of Polymer specialty,which combines theoretical knowledge with experimental operation.In order to meet the needs of talents in specialty of Polymer Materials and Engineering in the21st century,and to solve the problems of complicated content and difficult concept of Polymer Chemistry,the course teaching of Polymer Chemistry in Guangdong University of Petroleum and Chemical Technology was reformed.The teaching reform was mainly explored from the selection of textbooks,the rationalization and systematization of knowledge,and the combination of innovation and practice.The advantages of teaching by students on the platform and combining with the Internet and highlighting petrochemical characteristics were discussed.To a certain extent,the interest of students was increased. Key words:Polymer Chemistry;petrochemical characteristics;teaching;reform 高分子材料因其具有耐腐蚀二质量轻二易于加工等优点, 使其广泛应用于日常生活的各个领域,如医疗设备二通讯信 息二能源和军事等领域,目前高分子材料二无机非金属材料和 金属材料是并驾齐驱的三大材料[1],如今,我们生活在塑料替代钢材的年代,高分子材料更是逐步取代传统材料,成为人们 日常生活中必不可少的材料三随着科技的快速发展,高分子的 科学研究进一步深入,对高分子材料的要求随之提高,工业生 产规模逐渐扩大,新型功能高分子材料不断涌现,总之,高分 子材料向精细化二功能化二智能化和复合化发展三随着国民经 济的快速发展,社会迫切需要大量素质高二能力强的高分子材 料的高级技术人才三 随着科技的不断进步,社会对高分子技术人才的要求不断 提高,高等学校作为培养人才的重要基地,要积极推进教育改 革,不断适应社会发展的需要三目前,高等院校普及多媒体教 学,这样不仅可以节约大量板书的时间,而且能做到图文并茂二 生动直观,大大丰富了课程的信息量三但是,由此也给学生及 授课老师带来了一些弊端[2],因为许多配套的电子教案已经使用多年,并且无新内容的增加,且都以基础内容为主,不能突出专业特色,这样授课老师在工作中容易产生倦怠情绪,直接影响到学生的学习兴趣;单纯的多媒体授课方式,缺乏互动环节,学生的学习积极性也受到很大的影响,如果继续采用传统的教学体系,将难以适应21世纪新型人才培养的要求三因此,有必要对课程进行多方教学改革探索,探讨了以学生上讲台及结合互联网的方式,提高学生学习的积极性,完善教学手段[3]三1 课程的改革 1.1 认识高分子化学 高分子化学这门课程主要以物理化学二材料学和有机化学为基础,既包括了理论知识的学习,也附有实验教学的内容三主要是以研究高分子的结构设计二合成原理和反应机理为教学内容,进一步培养学生独立完成聚合反应的能力,为学生以后从事高分子结构的设计二合成及应用奠定坚实的理论基础三通过介绍日常生活中各种高分子材料和当今高分子科学的发展动向,针对我校(广东石油化工学院)高分子材料与工程专业的定向-石化特色,向学生展示高分子材料已经渗透到我们生活的每一角落,并结合茂石化的生产发展,向学生介绍作为材料专业的工科类大学生应该而且必须学习高分子的一些理论知识和研究方法,而‘高分子化学“作为高分子材料理论研究的基础,因此,要为将来的就业和科研工作做好准备[4],学生首先认识到学习‘高分子化学“课程的重要性,从而激发学生学习的兴趣和热情三
实验02 苯乙烯的悬浮聚合
实验二 苯乙烯的悬浮聚合 一、实验目的 1、学习悬浮聚合的实验方法,了解悬浮聚合的配方及各组份的作用； 2、了解控制粒径的成珠条件及不同类型悬浮剂的分散机理、搅拌速度、搅拌器形状对悬浮聚合物粒径等的影响，并观察单体在聚合过程中之演变。 二、实验原理 悬浮聚合是通过强力搅拌并在分散剂的作用下，把单体分散成无数的小液珠悬浮于水中由油溶性引发剂引发而进行的聚合反应。 在悬浮聚合体系中，单体不溶或微溶于水，引发剂只溶于单体，水是连续相，单体为分散相，是非均相聚合反应。 但聚合反应发生在各个单体液珠内，对每个液珠而言，从动力学的观点看，其聚合反应机理与本体聚合一样，每一个微珠相当于一个小的本体，因此悬浮聚合也称小珠本体聚合。单体液珠在聚合反应完成后成为珠状的聚合产物。 悬浮聚合克服了本体聚合中散热困难的问题，但因珠粒表面附有分散剂，使纯度降低。 苯乙烯（St ）通过聚合反应生成如下聚合物。反应式如下： 在悬浮聚合过程不溶于水的单体依靠强力搅拌的剪切力作用形成小液滴分散于水中，单体液滴与水之间的界面张力使液滴呈圆珠状，但它们相互碰撞又可以重新凝聚，即分散和凝聚是一个可逆过程。当微珠聚合到一定程度，珠子内粒度迅速增大，珠与珠之间很容易碰撞粘结，不易成珠子，甚至粘成一团。 为了阻止单体液珠在碰撞时不再凝聚，必须加入分散剂，选择适当的搅拌器与搅拌速度。分散剂在单体液珠周围形成一层保护膜或吸附在单体液珠表面，在单体液珠碰撞时，起隔离作用，从而阻止或延缓单体液珠的凝聚。 悬浮聚合分散剂主要有两大类： (i)水溶性的高分子：如聚乙烯醇、明胶、羟基纤维素等； (ii) 难溶于水的无机物：如碳酸钙、滑石粉、硅藻土等。 水溶性高分子 难溶于水的无机物 图1 悬浮聚合分散剂作用机理示意图 n C H C H 2H 2C H n 引发剂加热
苯乙烯的悬浮聚合Word版
实验三苯乙烯的悬浮聚合 化工系毕啸天 2010011811 一、实验目的 1. 了解悬浮聚合的特点和反应机理 2. 掌握悬浮聚合的工艺特点及配方中每个组分的作用 二、实验原理 悬浮聚合是指油溶性单体在溶有分散剂（或称悬浮剂）的水中，借助于搅拌作用分散成细小液滴进行的聚合反应。悬浮聚合在工业上的应用还有比较多的，根据聚合物在水中的溶解情况，可合成不同形态的悬浮聚合物，若聚合物不溶于单体，则产物呈不透明、不规整的颗粒状，如氯乙烯等单体的聚合；若聚合物溶于单体，则可得到透明的珠状产品，因此又可称为珠状聚合，如苯乙烯等单体的聚合。 苯乙烯是一种比较活泼的单体，容易进行聚合反应。苯乙烯在水中的溶解度很小，将其倒入水中，体系分成两层，进行搅拌时，在剪切力作用下单体层分散成液滴，界面张力使液滴保持球形，而且界面张力越大形成的液滴越大，因此在作用方向相反的搅拌剪切力和界面张力作用下液滴达到一定的大小和分布。而这种液滴在热力学上是不稳定的，当搅拌停止后，液滴将凝聚变大，最后与水分层，同时聚合到一定程度以后的液滴中溶有的发粘聚合物亦可使液滴相粘结。因此，悬浮聚合体系还需加入分散剂。 悬浮聚合中，在每一个被分散的小液滴中，恰似一个本体聚合的微反应器，其聚合速度和平均相对分子质量以及产物的性质，都与在相同条件下本体聚合所得到的相仿。不过其毕竟是在非均相的体系中进行，它的全部反应过程是处于亚稳态的。因此据合众搅拌速度和分散剂的种类及用量是控制所得聚合物颗粒形态和大小的主要因素。 悬浮聚合的主要优点有：以水为介质，体系粘度低，易传热和控温；产物分子质量比溶液聚合高，分子质量分布均匀；杂质含量比乳液聚合的低；后处理工序比溶液聚合和乳液聚合简单，生产成本低，固体颗粒可直接使用。 悬浮聚合主要组分有四种：单体，水，分散剂，油溶性引发剂： 1、单体：单体不溶于水，如：氯乙烯、苯乙烯、醋酸乙烯酯、甲基丙烯酸酯等。 2、水：作为热传导介质。 3、分散剂：包括水溶性高分子物质和水不溶性无机盐粉末两类。水溶性高分子分散剂主要有天然高分子（如明胶、甲基纤维素、羟丙基纤维素）和合成高分子（如聚乙烯醇、聚丙烯酸和聚甲基丙烯酸的盐类、顺丁烯二酸酐-苯乙烯共聚物）两类，它们的作用是吸附在液滴表面，形成一层保护膜，起着保护作用，同时可阻碍液滴间的结合。无机盐粉末主要由碳酸钙、碳酸钡、磷酸钙、滑石粉、高岭土等，它们吸附在液滴表面，起着机械隔离作用。 4、油溶性引发剂：如过氧化二苯甲酰（BPO），偶氮二异丁腈（AIBN）等。 目前悬浮聚合法主要用来生产聚氯乙烯树脂、聚苯乙烯树脂、聚甲基丙烯酸甲酯及其共聚物、聚四氟乙烯、聚三氟氯乙烯以及聚乙酸乙烯酯等。 聚苯乙烯用注模、压制、挤出等方法制成各种工业用品，如仪表外壳，仪器零件，高效绝缘制品，薄膜和日用品。聚苯乙烯泡沫塑料是优良的防震、防湿、保冷、隔音材料。
高分子化学实验教学改革分析
高分子化学实验教学改革分析 摘要:本文介绍了目前《高分子化学实验》的教学现状和存在的问题，针对这些问题采取一些切实可行的措施进行改革，具体改革措施包括开设设计型实验，实验内容从验证型到探索型和增加实验的趣味性和创意性，通过近两年的改革实践，取得了初步成果。 关键词:高分子化学实验;实验教学;教学改革 高分子化学是桂林理工大学材料科学与工程学院高分子材料科学与工程专业学生的一门核心专业基础课程。［1-3］本校的高分子化学实验被单独列出来成为一门必修的专业基础课，其本质是以实验为基础的自然科学。通过高分子化学实验课的教授与学习，在实验过程中培养学生实验操作的熟练性，通过实验装置搭建、实验现象的观察和记录，增强学生动手能力，实验后期的实验现象分析和实验数据的处理都能培养学生解决问题的能力，通过实验课的学习能使学生对理论知识理解深入，结合理论和实践最终提高学生的综合素质和创新能力，同时还能增加师生的互动与交流。高分子化学实验是基于有机化学合成实验，他们都具有原理性、概念性、实践性、操作难度比较大的课程的特点，但是它又不同于有机化学实验，有自己的特征，比有机化学合成实验更为复杂，因此想要完全掌握高分子化学实验中的各种操作技术具有一定的难度。高分子化学实验课前期准备以及后续处理工作比较繁琐，譬如单体、引发剂的精制与提纯，所得聚合物的除杂与固化，以上这些工作都需要充足的时间来完成。另外，高分子化学实验操作中涉及到预聚体的制备，同时实验过程中需要用到大量危险品，因此这门课的教学内容还包括关于危险品的使用注意事项以及反应完毕后废液的处理等。总之，高分子化学实验课程对于本科生教学意义重大且课程内容丰富涉及面广。 1教学现状与存在的问题 本校高分子化学实验课程具体所开设的实验有:实验一聚乙烯醇缩甲醛的制备;实验二甲基丙烯酸甲酯本体聚合及有机玻璃的制备;实验三醋酸乙烯酯的乳液聚合;实验四苯乙烯的悬浮聚合;实验五丙烯酸溶液聚合及高吸水性树脂的制备和实验六导电聚苯胺的合成及导电性测试。这六个实验涉及了高分子化学中重要的四大聚合方法:本体聚合，溶液聚合，乳液聚合和悬浮聚合。作为基础性的
苯乙烯悬浮聚合制备聚苯乙烯的合成工艺
目录 第一章概述 1.1聚苯乙烯、可发性聚苯乙烯介绍 (1) 1.2 EPS储存条件 (1) 1.3 EPS生产技术的进展 (2) 1.4 EPS 存在的问题及解决方法 (2) 第二章可发性苯乙烯工艺的设计原理和流程 2.1可发性聚苯乙烯合成的原料 (3) 2.2可发性苯乙烯珠粒制造 (4) 2.3可发性聚苯乙烯塑料成型 (6) 2.4熟化 (7) 2.5成型 (7) 第三章聚苯乙烯珠粒制备的影响因素 1 悬浮分散体系的选择及影响 (7) 2 悬浮分散剂的用量对粒径大小的影响 (8) 3助分散剂的选择与作用 (8) 4.搅拌桨的形式对悬浮聚合的影响 (8) 5 聚合操作因素对产品质量的影响 (8) 6 浸渍条件的影响 (9) 7 后处理的影响 (9) 第四章EPS的性能及用途 4.1 力学性能 (9) 4.2 绝热性能.................... .. (9) 4.3化学性能 (10) 4.4 EPS的用途 (10) 五．总结 (11) 六．参考文献
第一章概述 1.1聚苯乙烯、可发性聚苯乙烯介绍 聚苯乙烯（PS）包括普通聚苯乙烯（GPPS）.可发性聚苯乙烯（EPS).高抗冲聚苯乙烯（HIPS）及间规聚苯乙烯（SPS）。 聚苯乙烯(Polystyrene，简称PS)是一种无色透明的热塑性塑料，质地硬而脆，无色透明，可以和多种染料混合产生不同的颜色。聚苯乙烯大分子链的侧基为苯环，大体积侧基为苯环的无规排列决定了聚苯乙烯的物理化学性质，如透明度高，刚度大，玻璃化温度高，性脆等。其玻璃化温度80～90℃，非晶态密度1.04～1.06克/厘米3，晶体密度1.11～1.12克/厘米3，熔融温度240℃，电阻率为1020～1022欧·厘米。导热系数30℃时0.116瓦/(米·开)。 普通聚苯乙烯的不足之处在于性脆，冲击强度低，易出现应力开裂，耐热性差及不耐沸水等。此外还有全同和间同立构聚苯乙烯。全同聚合物有高度结晶性具有高于100摄氏度的玻璃转化温度，因此经常被用来制作各种需要承受开水的温度的一次性容器，以及一次性泡沫饭盒等。 发泡聚苯乙烯又称可发性聚苯乙烯，是由苯乙烯悬浮聚合，再加入发泡剂而制得。白色珠状颗粒，相对密度1．05。热导率低，吸水性小。耐冲击振动、隔热、隔音、防潮、减振。介电性能优良。溶于丙酮、醋酸乙酯、苯、甲苯、二氯乙烷、氯仿、不溶于乙醇、正己烷、环己烷、溶剂汽油等。可发性聚苯乙烯为在普通聚苯乙烯中浸渍低沸点的物理发泡剂制成，加工过程中受热发泡，专用于制作泡沫塑料产品。高抗冲聚苯乙烯为苯乙烯和丁二烯的共聚物，丁二烯为分散相，提高了材料的冲击强度，但产品不透明。间规聚苯乙烯为间同结构，采用茂金属催化剂生产，是近年来发展的聚苯乙烯新品种，性能好，属于工程塑料。 1.2 EPS储存条件 贮存可发性聚苯乙烯树脂的设备要采取良好的接地预防措施，贮存可发性聚苯乙烯树脂的地方要有良好的通风，远离火源、热源，避免阳光直接照射，容器应密封良好，同时贮罐内应通以惰性气体；为保证最终产品质量，可发性聚苯乙烯树脂的贮存温度应保持在20℃；湿度不能太大，并
高分子化学实验
实验二 丙烯酰胺溶液聚合 一、目的要求 1.认识并了解溶液聚合及其反应原理； 2.掌握丙烯酰胺溶液聚合的方法。 二、基本原理 溶液聚合是将单体，引发剂溶于溶剂，然后进行聚合的方法。根据所生成的高分子物质溶解情况，可以分为均相溶液聚合和非均相溶液聚合（也叫沉淀聚合）。自由基聚合、离子型聚合和缩聚反应聚合采用溶液聚合的方法。 溶液聚合一般具有反应均匀、聚合热易散发、反应速度及温度易控制、分子量分布均匀等优点。但是由于溶剂的引入，大分子自由基易向溶剂发生链转移反应，造成转化率降低，聚合度不高，使产物分子量降低，这是溶液聚合的主要缺点。因此，在选择溶剂时必须注意溶剂的活性大小。各种溶剂的链转移常数变动很大，水为零，苯较小，卤代烃较大。一般根据聚合物分子量的要求选择合适的溶剂。另外还要注意溶剂对聚合物的溶解性能，选用良溶剂时，反应为均相聚合，可以消除凝胶效应，遵循正常的自由基动力学规律。选用沉淀剂时，则成为沉淀聚合，凝胶效应显著。产生凝胶效应时，反应自动加速，分子量增大，劣溶剂的影响介于其间，影响程度随溶剂的优劣程度和浓度而定。 本实验以丙烯酰胺为单体，水为溶剂，（NH 4）2S 2O 8为引发剂，水为溶剂有许多优点：（1）价廉，（2）无毒，（3）链转移常数小，（4）对单体及聚合物溶解性能好，为一均相反应。 反应式： 链引发： ()4 4284222NH S O NH SO +?? → + O C H 2CH C NH 2 SO 4 _.+ O 3SO CH 2 C H C O NH 2. 链增长：
O C H 2CH C NH 2 O 3SO CH 2 C H C O NH 2 . n . +O 3SO CH 2 CH C O NH 2 CH 2 C H C O NH 2 n 链终止： 2O 3 SO CH 2 CH C O NH 2CH 2C C O NH 2 . n n n O 3SO CH 2 CH C O NH 2 CH 2 CH C O NH 2 CH C O NH 2 CH 2CH C O NH 2 CH 2OSO 3 在均相反应结束后，可通过加入适当的沉淀剂使聚合物与溶剂分离，再用过滤等方法，得到固体聚合物。 聚丙烯酰胺是一种优良的絮凝剂，水溶性好，广泛应用于石油开采，选矿、化学工业及污水处理等方面。 三、仪器与药品 仪器：三口瓶250ml 、球形冷凝管、温度计100℃、烧杯100ml 、量筒100ml 、搅拌装置、控温装置。 药品：丙稀酰胺（分析纯）10g 、蒸馏水100ml 、（NH 4）2S 2O 8 （分析纯）0.06g 。 四、实验步骤 1．如图组装好各种实验仪器。 2．用天平称取丙烯酰胺10g ，量筒量取蒸馏水80ml ，并将称量好的丙烯酰胺和蒸馏水依次加入到三口瓶中。 3．将水浴温度设定至30℃，并开始搅拌。 4．用天平称取（NH 4）2S 2O 8 0.06g ，量筒量取蒸馏水20ml ，并将称量好的（NH 4）2S 2O 8溶解
实验四 苯乙烯与二乙烯苯的悬浮共聚合
实验四苯乙烯与二乙烯苯的悬浮共聚合 一、实验目的 学习悬浮聚合原理和实验方法 二、实验原理 悬浮聚合是依靠激烈的机械搅拌使含有引发剂的单体分散到与单体互不相溶的介质中进行的。由于绝大多数单体只微溶于水或几乎不溶于水，悬浮聚合通常都以水为介质。悬浮聚合中，单体以小油珠的形式分散在介质中。每个小油珠都是一个微型聚合场所，油珠周围的介质连续相则是这些微型反应器的传热导体，因此悬浮聚合体系的温度是较容易控制的。在聚合过程中，必须维持不断的搅拌，调整好搅拌速度是制备粒度均匀的珠状聚合物的关键，同时为避免珠粒和珠粒相碰凝聚在一起，常在介质中加入分散剂（或称悬浮剂）如明胶、羟乙基纤维素、聚乙烯醇、硫酸钡、磷酸钡、钛白粉等。 本实验是在引发剂存在下，用悬浮聚合方法进行的苯乙烯和二乙烯苯的共聚合反应，得到产物为小珠粒，可用为苯乙烯阳（阴）离子交换树脂的母体（称为白珠）。其中二乙烯苯起着交联作用，使聚合物具有网状结构。一般将二乙烯苯所占单体混合物的重量百分数称为交联度。 其反应式如下： 三、实验仪器与药品 1. 实验仪器：搅拌电机、加热套、250mL三口瓶、回流冷凝器、温度计（0~100℃）、烧杯、抽滤瓶、布氏漏斗、表面皿、吸管、100mL量筒、5mL量筒、水泵 2. 实验药品：苯乙烯（除去阻聚剂）20mL、二乙烯苯3mL、过氧化二苯甲酰（BPO）0.3g、明胶0.5g、去离子水100mL、次甲基蓝水溶液或硫代硫酸钠（0.5%）3-5滴
图4.1 实验装置 四、实验步骤 1. 按图4-1安装仪器，检查搅拌器运转是否正常。 2. 经检查后，在三口瓶中加入0.5g明胶，100mL去离子水，开动搅拌，升温至50℃左右，使明胶溶解后，加入3-5滴次甲基蓝水溶液，取20mL苯乙烯于烧杯中，加入3mL二乙烯苯和0.3g过氧化二苯甲酰引发剂，搅拌溶解后倒入反应瓶中。控制搅拌速度，使分散的单体液滴呈适当大小，稳定搅拌速度，升温至70℃左右反应1小时，之后再升温至95℃继续反应2小时左右。 3. 反应到生成的球体彼此不粘粘，而又比较硬时，停止反应，（可用吸管吸取一点球体，放入盛水的烧杯中，观察球体并用手指捏一下，手感硬了即可）。 4. 反应结束后，倒出反应产物，去掉上层液体，再用热水洗涤数次，然后过滤，干燥，称重。（50℃下烘干或晾干） 思考题 1. 分析各组分在悬浮共聚合反应中的作用，有无替代物？ 2. 与本体、溶液、乳液聚合相比，悬浮聚合有何特点？ 3. 哪些是影响聚合产物颗粒大小的主要因素？为什么？
高分子化学实验教案
高分子化学实验教案
前言 高分子化学实验是高分子化学课程的重要组成部分，通过实验课程的训练，使学生掌握高分子合成的基本技能和方法，初步培养学生独立操作的能力和创新精神。 该讲义的实验内容包含了两类内容。一类是基础性实验，选取了具有代表性的单体，目的是使学生掌握自由基聚合，缩合聚合，高分子反应等化学反应的实施方法以及聚合反应动力学的研究方法。另一类是综合性实验，以研究某种聚合物的合成、改性和材料制备为目的，并非增加了难度，而是让学生学会综合分析问题和全面了解研究方法。这样，原来单个、孤立的实验通过完成某种目标联系在一起，既提高了学生的综合实验技能，也使其学习了基本的科学研究方法，为他们今后完成毕业论文和开展更高层次的研究工作奠定了基础。同时，将高分子化学实验室基本安全与防护的知识也写入了本讲义，这是学生通过实验教学应该学到并牢记的。 本讲义所有实验的选取和编排都是基于教学大纲对高分子化学实验课程的要求，在此基础上进行一些知识的扩展。 该讲义在编写过程中参考了国内出版的相关院校的实验教材，由于编者水平有限，其中难免存在缺点和不足之处，欢迎各位同仁教师以及学生们的批评指正。此外，本讲义在编写过程中得到了王自为老师，郝俊生老师的指导，他们的宝贵意见和热情鼓励，使这本讲义能够编写完成，在此一并致谢。 编者 2010年12月
目录 第一章高分子化学实验基础 ......................................................................... 错误!未指定书签。 一、化学试剂使用中的安全和防范............................................................... 错误!未指定书签。 二、实验的准备与操作 (1) 第二章基础高分子化学实验 (3) 实验1 乙酸乙烯酯的乳液聚合白乳胶的制备 (3) 实验2 乙酸乙烯酯的溶液聚合 (5) 实验3 聚乙烯醇的制备 (7) 实验4 聚乙烯醇缩甲醛的制备 (8) 实验5 脂肪二胺与二元酰氯的界面缩聚 (9) 实验6 苯乙烯的悬浮聚合 (11) 实验7 甲基丙烯酸甲酯的本体聚合有机玻璃的制备 (13) 实验8 凝胶渗透色谱法测聚合物的相对分子量及相对分子量分布 (15) 实验9 膨胀计法测定苯乙烯本体聚合反应速率 (17) 实验10 熔融缩聚制备尼龙66 (19) 第三章试剂的精制 (21) 一、常用单体的精制 (21) 二、常用引发剂的提纯 (21)
实验二 苯乙烯悬浮聚合
实验二苯乙烯悬浮聚合 一、实验目的 1、了解悬浮聚合反应原理、特点及配方中各组分作用。 2、掌握苯乙烯悬浮聚合的实验室实施方法，搅拌、温度等各种条件对产品的颗粒度合性能的影响。 二、实验原理 虽然实验一所介绍的本体聚合是烯类单体聚合制备高分子聚合物的最简单的方法。但这种方法不是在全体情况下都适用的。特别是大型工业生产中。因为本体聚合开始除加的很少引发剂外，体系中只有单体一个组分。在聚合过程中，随着单体不断转变为聚合物大分子，体系的粘度急剧增高，聚合热的传递越来越困难，引起自动加速效应和不规则的过热点，导致产物有较宽的分子量分布和过热点的缺陷。 为了克服本体加聚过程中粘度增高和传热受阻产生的不良后果，一种办法是加入一种惰性的、可溶的、低分子量的稀释剂来减轻，这种方法就是溶液聚合。虽然溶液聚合提供了较好的热控制，减缓了自动加速效应，但溶剂很少对自由基是真正惰性的。由于溶剂常常发生链转移反应使得产物的分子量大大降低，而且聚合溶剂的除去和回收也是相当复杂和浪费的，所以在自由基加聚反应中用的较少。另一种方法是加入一种不相混溶的液体，通过强烈的搅拌使单体变成不连续的小颗粒或微珠分散在作为连续相的液体中。采用能溶解于单体相的引发剂（油溶性引发剂），使得引发、增长、终止过程均在单体微珠中进行。这样实际上每个单体微珠均成为一个独立的、微型的本体聚合反应体系，但是却把传热距离缩短到了0.2~0.5mm，从而解决了传热问题，这就是悬浮聚合。因此悬浮聚合就本质而言仍然是本体聚合。符合本体聚合的动力学规律。 悬浮聚合通常采用的连续相是水，水是最廉价易得的。而且热容高、粘度小、表面张力大，有利于形成悬浮体系。由于悬浮聚合反应热易于排除，保证了反应温度的均一性，减少了爆聚反应的可能。因此可以使用催化剂等来提高反应速率。而且制成的产品呈均匀的颗粒状，不经造粒就可以直接用于成型加工。同时解决了本体聚合难以大型化的问题，现代工业生产中采用的大型悬浮聚合釜可达200M2以上。 但是，藉强烈搅拌分散开的悬浮体系是亚稳状态的，特别是在聚合物量增加，颗粒发粘时容易凝结成团，加入少量亲水的聚合物如明胶、羟乙基纤维素、聚丙烯酰胺或聚乙烯醇，可以在单体微珠外形成一层保护胶体。加入表面活性剂和无机化合物的细粉如粘土或钙、镁的磷酸盐也能帮助稳定悬浮体系。无机化合物粉末在小珠变得发粘并倾向于粘在一起时是特别有效的，但是，当分散的颗粒过小，接近于胶体粒子大小时，聚合历程实际上就可能改变，所以必须精心选择表面活性剂避免形成乳液（参见实验三）。 采用悬浮聚合法制备的聚苯乙烯是一种透明的无定型热塑性高分子材料，其分子量分布窄。加工流动性好而适用于模压注射制品的加工，其制品有较高的透明度良好的耐热性和电绝缘性。 苯乙烯单体在引发剂过氧化二苯甲酰（可溶于苯乙烯单体而不溶于水）的作用下，以水为分散介质，聚乙烯醇为悬浮剂，按自由基型反应历程进行悬浮聚合。聚合反应历程如下：
实验五：苯乙烯乳液聚合
高 分 子 化 学 实 验 报 告 实验五：苯乙烯乳液聚合
一、实验目的 1）、通过实验对比不同量乳化剂对聚合反应速度和产物的相对分子质量的影响，从而了解乳液聚合的特点，了解乳液聚合中各组分的作用，尤其是乳化剂的作用 2）掌握制备聚苯乙烯胶乳的方法。 二、实验药品、仪器及装置 药品：苯乙烯、过硫酸钾、十二烷基磺酸钠、乙醇、蒸馏水 仪器：三口瓶、冷凝管、搅拌器、恒温水浴锅、温度计、量筒、移液管、烧杯、布氏漏斗、抽滤瓶、水泵 装置图： 三、实验原理 乳液聚合是指单体在乳化剂的作用下，分散在介质中加入水溶性引发剂，在机械搅拌或振荡情况下进行非均相聚合的反应过程。它不同于溶液聚合，又不同于悬浮聚合，它是在乳液的胶束中进行的聚合反应，产品为具有胶体溶液特征的聚合物
胶乳。 乳液聚合体系主要包括:单体、分散介质(水)、乳化剂、引发剂，还有调节剂、pH 缓冲剂及电解质等其他辅助试剂，它们的比例大致如下： 水（分散介质）：60%-80%（占乳液总质量） 单体：20%-40%（占乳液总质量） 乳化剂：0.1%-5%（占单体质量） 引发剂：0.1%-0.5%（占单体质量） 调节剂：0.1%-1%（占单体质量） 其它：少量 乳化剂是乳液聚合中的主要组分，当乳化剂水溶液超过临界胶束浓度时，开始形成胶束。在一般乳液配方条件下，由于胶束数量极大，胶束内有增溶的单体，所以在聚合早期链引发与链增长绝大部分在胶束中发生，以胶束转变为单体的聚合物颗粒，乳液聚合的反应速度和产物相对分子质量与反应温度、反应地点、单体浓度、引发剂浓度和单位体积内单体-聚合物颗粒数目等有关。而体系中最终有多少单体-聚合物颗粒主要取决于乳化剂和引发剂的种类和用量。当温度、单体浓度、引发剂浓度、乳化剂种类一定时，在一定范围内，乳化剂用量越多、反应速度越快，产物相对分子质量越大。乳化剂的另一作用是减少分散相与分散介质间的界面张力，使单体与单体-聚合物颗粒分散在介质中形成稳定的乳浊液。
