涂层附着力划格法测试的评定标准
宁波钧拓机械制造有限公司

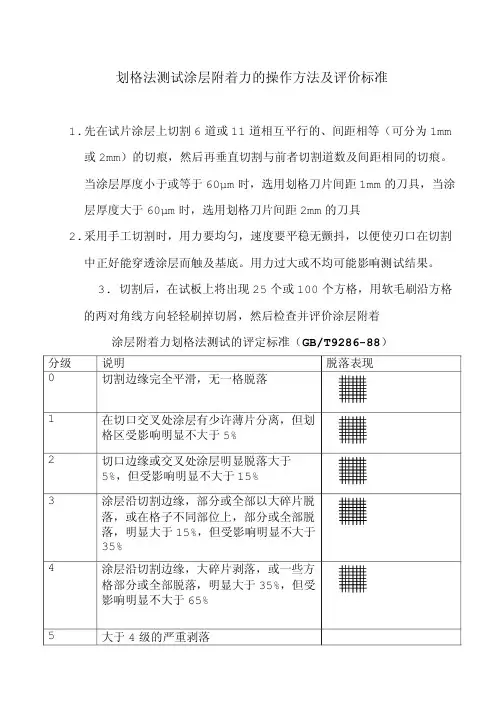

划格法测试涂层附着力的操作方法及评价标准
1.先在试片涂层上切割6道或11道相互平行的、间距相等（可分为1mm
或2mm）的切痕，然后再垂直切割与前者切割道数及间距相同的切痕。
当涂层厚度小于或等于60μm时，选用划格刀片间距1mm的刀具，当涂层厚度大于60μm时，选用划格刀片间距2mm的刀具
2.采用手工切割时，用力要均匀，速度要平稳无颤抖，以便使刃口在切割
中正好能穿透涂层而触及基底。用力过大或不均可能影响测试结果。
3.切割后，在试板上将出现25个或100个方格，用软毛刷沿方格的两对
角线方向轻轻刷掉切屑，然后检查并评价涂层附着
涂层附着力划格法测试的评定标准（GB/T9286-88）
编制/日期：审批/日期：
油漆涂层附着力检测方法(百格测试)
油漆涂层附着力检测方法 ——百格测试 含义及测试方法 含义：一般而言是测试对象在经过涂装之后测试其附着度的工具,按照日本工业标准(JIS),分为1~5级，级数越高，要求越严格，当客户规范当中要求是第5级时，表示完全不能有脱落。参考标准：《GBT9286-1998 色漆和清漆漆膜的划痕实验》 测试方法：用百格刀在测试样本表面划10×10个(100个)1mm×1mm小网格，每一条划线应深及油漆的底层；用毛刷将测试区域的碎片刷干净；用3M600号胶纸或等同效力的胶纸牢牢粘住被测试小网格，并用橡皮擦用力擦拭胶带，以加大胶带与被测区域的接触面积及力度；用手抓住胶带一端，在垂直方向（90°）迅速扯下胶纸，同一位置进行2次相同试验。实验条件及标准 规定利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,其面漆或电度层被胶带黏起的数量依照百格的百分比： ISO等级：0 =ASTM等级：5B 切口的边缘完全光滑，格子边缘没有任何剥落。 ISO等级：1 =ASTM等级：4B 在切口的相交处有小片剥落，划格区内实际破损≤5% 。 ISO等级：2 =ASTM等级：3B 切口的边缘和/或相交处有被剥落，其面积大于5%～15% 。 ISO等级：3 =ASTM等级：2B 沿切口边缘有部分剥落或整大片剥落，或部分格子被整片剥落。剥落的面积超过15%～35% 。 ISO等级：4 =ASTM等级：1B 切口边缘大片剥落/或者一些方格部分或全部剥落，其面积大于划格区的35%～65% 。 ISO等级：5 =ASTM等级：0B 在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65%。 依照客户要求B数测试是否通过百格实验，一般手机业界客户要求在4B以上。 正式的话是使用百格刀,横向与纵向各划1刀及型成100各细小方格.如无百格刀利用美工刀也可以. 利用3M600或610的胶带黏贴于百格中,快速拉起3M胶带,测试脱落数量。 操作步骤： 用划格器在涂层上切出十字格子图形，切口直至基材； 用毛刷对角线方向各刷五次，用胶带贴在切口上再拉开； 观察格子区域的情况，可用放大镜观察。 划格结果附着力按照第二项的标准等级。 相关测试工具产品参数 百格测试仪（漆膜划格仪,漆膜划格器） 产品说明： 根据ISO2409-1992标准设计制造的。 适用于GB/T9286-98、BS 3900 E6/ASTM D3359。 特点： 用于均匀划出一定规格尺寸的方格，通过评定方格内涂膜的完整程度来评定涂膜对基材附着程度，以‘级’表示。它主要用于有机涂料划格法附着力的测定，不仅适用于实验室，也可用于各种条件下的施工现场。 用途:
涂层表面附着力测试标准
标题涂层表面附着力测试标准 文件类别规范文件文件号目标[质]字05第10 版本号 1 修改标记无修改次数无 编制/日期审核/日期批准/日期 执行主体监督主体 1．目的：指导涂层表面附着力测试工作，规范和统一涂层表面附着力检验标准； 2．范围：应用?涂层厚度大于50μm； 3．定义：符合BS?3900-E6、ISO2409、DIN53?151和ASTM?D3359-B测试方法； 4．流程：无 5．内容： 设备要求：划线器刀口由碳钨合金材料制成，齿数x齿间距?6齿x2mm；胶带用3M 600号2cm宽胶带；操作步骤 -用划格器在涂层上切出十字格子图形，切口直至基材； -用毛刷对角线方向各刷五次，用胶带贴在切口上再拉开； -观察格子区域的情况，可用放大镜观察； 划格结果附着力按照以下的标准等级 ISO等级：0 ASTM等级：5B 切口的边缘完全光滑，格子边缘没有任何剥落 ISO等级：1 ASTM等级：4B 在切口的相交处有小片剥落，划格区内实际破损 不超过5% ISO等级：2 ASTM等级：3B 切口的边缘和/或相交处有被剥落，其面积大于 5%，但不到15% 版本号1实施日期页次：共 2 页第 1 页
ISO等级：3 ASTM等级：2B 沿切口边缘有部分剥落或整大片剥落，及/或者部 分格子被整片剥落。被剥落的面积超过15%，但 不到35% ISO等级：4 ASTM等级：1B 切口边缘大片剥落/或者一些方格部分部分或全 部剥落，其面积大于划格区的35%，但不超过65% ISO等级：5 ASTM等级：0B超过上一等级 ? 测试结果判定：如果没有客人特殊要求，目标的产品要求达到ISO等级：1、ASTM等级：4B以上级别可以接受。 签发人签名 部门，现将《涂层表面附着力测试标准》抄发你部门（组织），请严格执行。 签发人/日期： 执行人签名现收到签发的《涂层表面附着力测试标准》，本人明白制度的详细内容，并保证本部门（人）严格贯彻执行。 执行人/日期： 版本号 1实施日期页次：共 2 页第 2 页
ASTM D 3359 涂层附着力粘胶带法测试
Designation:D3359–02 Standard Test Methods for Measuring Adhesion by Tape Test1 This standard is issued under the?xed designation D3359;the number immediately following the designation indicates the year of original adoption or,in the case of revision,the year of last revision.A number in parentheses indicates the year of last reapproval.A superscript epsilon(e)indicates an editorial change since the last revision or reapproval. This standard has been approved for use by agencies of the Department of Defense. 1.Scope 1.1These test methods cover procedures for assessing the adhesion of coating?lms to metallic substrates by applying and removing pressure-sensitive tape over cuts made in the?lm. 1.2Test Method A is primarily intended for use at job sites while Test Method B is more suitable for use in the laboratory. Also,Test Method B is not considered suitable for?lms thicker than5mils(125μm). N OTE1—Subject to agreement between the purchaser and the seller, Test Method B can be used for thicker?lms if wider spaced cuts are employed. 1.3These test methods are used to establish whether the adhesion of a coating to a substrate is at a generally adequate level.They do not distinguish between higher levels of adhesion for which more sophisticated methods of measure-ment are required. N OTE2—It should be recognized that differences in adherability of the coating surface can affect the results obtained with coatings having the same inherent adhesion. 1.4In multicoat systems adhesion failure may occur be-tween coats so that the adhesion of the coating system to the substrate is not determined. 1.5The values stated in SI units are to be regarded as the standard.The values given in parentheses are for information only. 1.6This standard does not purport to address the safety concerns,if any,associated with its use.It is the responsibility of the user of this standard to establish appropriate safety and health practices and determine the applicability of regulatory limitations prior to use. 2.Referenced Documents 2.1ASTM Standards: D609Practice for Preparation of Cold-Rolled Steel Panels for Testing Paint,Varnish,Conversion Coatings,and Related Coating Products2 D823Practices for Producing Films of Uniform Thickness of Paint,Varnish,and Related Products on Test Panels2 D1000Test Method For Pressure-Sensitive Adhesive-Coated Tapes Used for Electrical and Electronic Applica-tions3 D1730Practices for Preparation of Aluminum and Aluminum-Alloy Surfaces for Painting4 D2092Guide for Preparation of Zinc-Coated(Galvanized) Steel Surfaces for Painting5 D2370Test Method for Tensile Properties of Organic Coatings2 D3330Test Method for Peel Adhesion of Pressure-Sensitive Tape6 D3924Speci?cation for Standard Environment for Condi-tioning and Testing Paint,Varnish,Lacquer,and Related Materials2 D4060Test Method for Abrasion Resistance of Organic Coatings by the Taber Abraser2 3.Summary of Test Methods 3.1Test Method A—An X-cut is made through the?lm to the substrate,pressure-sensitive tape is applied over the cut and then removed,and adhesion is assessed qualitatively on the0 to5scale. 3.2Test Method B—A lattice pattern with either six or eleven cuts in each direction is made in the?lm to the substrate,pressure-sensitive tape is applied over the lattice and then removed,and adhesion is evaluated by comparison with descriptions and illustrations. 4.Signi?cance and Use 4.1If a coating is to ful?ll its function of protecting or decorating a substrate,it must adhere to it for the expected service life.Because the substrate and its surface preparation (or lack of it)have a drastic effect on the adhesion of coatings, a method to evaluate adhesion of a coating to different substrates or surface treatments,or of different coatings to the 1These test methods are under the jurisdiction of ASTM Committee D01on Paint and Related Coatings,Materials,and Applications and are the direct responsibility of Subcommittee D01.23on Physical Properties of Applied Paint Films. Current edition approved Aug.10,2002.Published October2002.Originally published as D3359–https://www.360docs.net/doc/047684701.html,st previous edition D3359–97. 2Annual Book of ASTM Standards,V ol06.01. 3Annual Book of ASTM Standards,V ol10.01. 4Annual Book of ASTM Standards,V ol02.05. 5Annual Book of ASTM Standards,V ol06.02. 6Annual Book of ASTM Standards,V ol15.09. 1 Copyright?ASTM International,100Barr Harbor Drive,PO Box C700,West Conshohocken,PA19428-2959,United States. Copyright ASTM International Reproduced by IHS under license with ASTM Licensee=daimlerchyrsler account/5957216001 Not for Resale, 12/09/2005 00:34:54 MST No reproduction or networking permitted without license from IHS --` ` , , , , ` , , , ` ` ` ` ` ` , , ` ` ` , , , ` , ` ` ` -` -` , , ` , , ` , ` , , ` ---
油漆附着力测试
油漆附着力测试－百格刀测试法 A 方案 测割工具：剃须刀片(解剖刀,以及其它刀具皆可) . 胶带：25mm宽的压力敏感型胶带,粘性强度根据供货商和消费者的实际需要来确定(实验室一般采用9 N/25mm(+/-1)强度的胶带). 切割导向条：如果是手工切割(针对机械切割来说),则需要一长直且坚硬横条以保证切口呈直线. 照明系统：良好的照明系统有助于检查切口是否穿透至底材以及测试结果的查验。放大镜：放大镜用来帮助进行单个切口切割和测试结果的查验。 测试样本：选取所要测试材料上的合适区域(要求该区域无明显瑕疵，污点，且表面干净，干燥)；且该测试区域要平坦.而且保证一个样本至少有三个以上这样的区域，以便重复实验 橡皮擦：橡皮擦来回擦拭胶带以使胶带很好地粘着切口区域 测试方法: 选取所要测试材料上的合适区域(要求该区域无明显瑕疵污点，且表面干净，干燥)：在样品上用刀划两条交叉长约40MM的切口,注意切口深度以见到底材为宜，两交叉切口的角度为30°--45°,交叉位置在两切口中心。 测试方法 刀片要沿着硬横条划且只能朝一个方向划也不能反复在切口上划。检查切口是否见到底材，如果没则另选取一区域重新划。切一宽25MM 长75MM的胶带.将胶带中心靠近切口交叉处，并沿着切口方向贴上胶带，用手指弄平胶带并用橡皮擦来回擦拭胶带以使胶带很好地粘着切口区域。在90+/-30 S后，以尽可能与 水平成180°的方向迅速拉开胶带,该过程手不要晃动。 结果判定 5A 无剥落或分离 4A 细微的剥落或沿切口/交叉处分离 3A 沿切口锯齿状凸起达1.6MM 2A 大部分沿切口锯齿状凸起达3.2MM 1A 剥落或分离的大部分是沿X区域 0A 剥落或分离的部分不在X区域内 要求详细记录测试结果，包括测试次数;测试点的位置，涂装方式，测试失败发生的地方(如在涂层与底材之间还是两涂层之间)
划格法附着力测试操作流程
划格法附着力测试操作流程 1、仪器和材料 ⑴多刃刀具具有六个切割刃口，刀刃间隔为1mm或2mm的划格器 ⑵软毛刷 ⑶百格专用3M透明胶带 ⑷放大镜 2、测定方法 ①将试片放置在有足够硬度的平板上。 ②手持划格器手柄，使多刃切割刀垂直于试片平面。 ③以均匀的压力，平稳不颤动的手法和20-50mm/S的切割速度割划。 ④将试片旋转90度，在所割划的切口上重复以上操作，以使形成格阵图形。 ⑤用软毛刷刷格阵图形的两边对角线轻轻地向后5次，向前5次的刷试片。 ⑥试验至少在试片的三个不同位置上完成，如果三个位置的试验结果不同，应在多于三个位置上重复实验，同时记录全部结果。 ⑦如需更换多刃切割刀，可用螺丝刀将刀体上两个螺丝旋松，换上所用的刀，把刀刃口部位贴向手柄一侧，将螺丝旋紧。 ⑧划格试验结果评级
3.实验条件及标准 按漆膜被胶带黏起的数量依照百格的百分比： ISO等级：0 ＝ASTM等级：5B ,切口的边缘完全光滑，格子边缘没有任何剥落。 ISO等级：1 ＝ASTM 等级：4B ,在切口的相交处有小片剥落，划格区内实际破损≤5% ISO等级：2＝ASTM等级：3B，切口的边缘或相交处有被剥落，面积大于5%～15% 。 ISO等级：3 ＝ASTM等级：2B ,沿切口边缘有部分剥落或整大片剥落，或部分格子被整片剥落。剥落的面积超过15%～35% 。 ISO等级：4 ＝ASTM等级：1B,切口边缘大片剥落或者一些方格部分部分或全部剥落，其面积大于划格区的35%～65% 。 ISO等级：5 ＝ASTM等级：0B在划线的边缘及交叉点处有成片的油漆脱落，且脱落总面积大于65％。 注：当等级在4B和5B时，百格测试合格．
漆膜附着力检测方法
漆膜附着力测定法 GB 1720-79 本标准适用于漆膜附着力的测定。漆膜对底材粘合的牢度即附着力，按圆滚线划痕范围内的漆膜完整程度评定，以级表示。 ?一般规定 材料和仪器设备： 马口铁板：50 × 100 × 0.2~0.3 毫米； 四倍放大镜； 漆刷：宽 25~35 毫米； ?测定方法 按《漆膜一般制备法》（ GB 1727 － 79 ）在马口铁板上（或按产品标准规定的底材）制备样板 3 块，待漆膜实干后，于恒温恒湿的条件下测定。测前先检查附着力测定仪的针头，如不锐利应予更换：提起半截螺帽曙（ 7 ），抽出试验台（ 6 ），即可换针。当发现划痕与标准回转半径不符时，应调整回转半径，其方法是松开卡针盘（ 3 ）后面的螺栓、回转半径调整螺栓 (4) ，适当移动卡针盘后，依次紧固上述螺栓，划痕与标准圆滚线图比较，如仍不符应重新调整回转半径，直到与标准回转半径 5.25 毫米的圆滚线相同为调整完毕。测定时，将样板正放在试验台 (6) 上，拧紧固定样板调整螺栓 (5) 、 (8) ，和调整螺栓（ 10 ），向后移动升降棒（ 2 ），使转针的尖端接触到漆膜，如划痕未露底板，应酌加砝码。按顺时针方向，均匀摇动摇柄（ 11 ），转速以 80~100 转 / 分为宜，圆滚线划痕标准图长为7.5 ± 0.5 厘米。向前移动升降棒（ 2 ），使卡针盘提起，松开固定样板的有关螺栓（ 5 ）、（ 8 ）、（ 10 ），取出样板，用漆刷除去划痕上的漆屑，以四倍放大镜检查划痕并评级。 三、评级方法 以样板上划痕的上侧为检查的目标，依次标出 1 、 2 、 3 、 4 、 5 、 6 、7 等七个部位。相应分为七个等级。按顺序检查各部位的漆膜完整程度，如某一部位的格子有 70% 以上完好，则定为该部位是完好的，否则应认为坏损。例如，部位 1 漆膜坏损而部位 2 完好，附着力次之，定为二级。依次类推，七级为附着力最差。
1 漆膜附着力测定法 GB
1 漆膜附着力测定法GB/T 1720-1979（89） 2 漆膜一般制备法GB/T 1727-1992 3 漆膜硬度测定法摆杆阻尼试验GB/T 1730-1993 4 漆膜柔韧性测定法GB/T 1731-1993 5 漆膜耐冲击测定法GB/T 1732-1993 6 漆膜耐水性测定法GB/T 1733-1993 7 漆膜耐汽油性测定法GB/T 1734-1993 8 漆膜耐热性测定法GB/T 1735-1979（89） 9 漆膜耐湿热测定法GB/T 1740-1979（89） 10 漆膜光泽测定法GB/T 1743-1979（89） 11 漆膜耐化学试剂性测定法GB/T 1763-1979（89） 12 漆膜厚度测定法GB/T 1764-1979（89） 13 测定耐湿性﹑耐盐雾﹑耐候性（人工加速）的漆膜制备法GB/T 1765-1979（89） 14 色漆和清漆涂层老化的评级方法GB/T 1766-1995 15 色漆和清漆耐中性盐雾性能的测定GB/T 1771-1991 16 色漆和清漆人工气候老化和人工辐射暴露（滤过的氙弧辐射）GB/T 1865-1997 17 漆膜颜色标准GB/T 3181-1995 18 色漆和清漆耐水性的测定浸水法GB/T 5209-1985 19 涂层附着力的测定法拉开法GB/T 5210-1985 20 涂膜硬度铅笔测定法GB/T 6739-1996 21 涂膜弯曲试验（圆柱轴）GB/T 6742-1986 22 色漆和清漆划痕试验GB 9279-1988 23 色漆和清漆漆膜的划格试验GB/T 9286-1998 24 色漆和清漆杯突试验GB/T 9753-1988 25 色漆和清漆不含金属颜料的色漆漆膜之20°﹑60°和85°镜面光泽的测定GB/T 9754-1988 26 人造气氛腐蚀试验盐雾试验GB/T 10125-1997 27 金属和其他非有机覆盖层通常凝露条件下的二氧化硫腐蚀试验GB/T 9789-1988 28 色漆和清漆漆膜厚度的测定GB/T 13452.2-1992 29 色漆和清漆钢铁表面上的丝状腐蚀试验GB/T 13452.4-1992 30 色漆和清漆耐湿性的测定连续冷凝法GB/T 13893-1992 31 色漆涂层粉化程度的测定方法及评定GB/T 14826-1993 32 绝缘漆漆膜击穿强度测定法HG/T 2-57-1980（85） 喷漆及其相关的标准术语与解释(2) 起（粗）粒bittiness起（粗）粒bittiness在塗料中存在凝膠、絮凝物或外來物的顆粒，或這些粒子從漆膜表面上凸出。在涂料中存在凝胶、絮凝物或外来物的颗粒，或这些粒子从漆膜表面上凸出。褪色；脫色bleaching褪色；脱色bleaching通常由於氣候作用或化學品侵蝕而使塗料的顏色完全褪去。通常由于气候作用或化学品侵蚀而使涂料的颜色完全褪去。滲色bleedin g渗色bleeding來自下層的可溶著色物質進入或透過上層塗膜而擴散的過程，来自下层的可溶着色物质进入或透过上层涂膜而扩散的过程，因而產生了不希望有的染色或褪色。因而产生了不希望有的染色或褪色。可引起這種塗膜缺陷的物質包括瀝青漆、可引起这种涂膜缺陷的物质包括沥青漆、木材防腐劑、木節中的油性樹脂、有機顏料和染色劑。木材防腐剂、木节中的油性树脂、有机颜料和染色剂。起泡blistering起泡blistering由於幹塗膜局部失去附著力而脫離其下底面，形成圓拱形凸起物或泡。由于干涂膜局部失去附着力而脱离其下底面，形成圆拱形凸起物或泡。這樣的泡可以含有液體、蒸氣、氣體或結晶物。这样的泡可以含有液体、蒸气、气体或结晶物。粘連blocking粘连blocking當塗漆工件相接觸時，在工件鄰近表面之間出現不希望有的粘附。当涂漆工件相接触时，在工件邻近表面之间出现不希望有的粘附。塗漆工件堆積存放時常遇到粘連。涂漆工件堆积存放时常遇到粘连。起霜bloom起霜bloo m有時在有光塗膜上形成一種似葡萄上霜的沉積物，造成其失光和顏色變黯淡。有时在有光涂膜上形成一种似葡萄上霜的沉积物，造成其失光和颜色变黯淡。發白blushing发白blushing當噴漆膜乾燥時，有時由於空氣中的濕氣附著和/或噴漆中的一種或多種固體組分沉澱析出而出現的似乳白光。当喷漆膜干燥时，有时由于空气中的湿气附着和/或喷漆中的一种或多种固体组分沉淀析出而出现的似乳白光。通常只限于單靠溶劑揮發而乾燥的噴漆。通常只限于单靠溶剂挥发而干燥的喷漆。增稠bodying增稠bodying在塗料生產或隨後的貯存過程中，出現的不希望有的稠度增大。在涂料生产或随后的贮存过程中，出现的不希望有的稠度增大。（塗膜的）搭接覆蓋bridging（涂膜的）搭接覆盖bridging塗膜覆蓋在未嵌填
04.025-2005 涂层附着力试验方法-划格法
涂层附着力试验方法-划格法（试行）范围 本规范规定了金属或非金属基材油漆涂层附着力特性的试验方法，此方法不适用于总厚度大于250μm的涂层，合成纤维涂层，以及粗糙表面的涂层。本标准由范围，规范性引用文件，试验目的，试验设备，取样或样板制作，试验过程等内容组成。 1 试验目的 通过从基材上脱落的油漆涂层来评定涂层附着力。 5.1 试样地尺寸要求能在三个不同的地方进行试验，且划痕距试板边缘至少为5mm 5.2 试板准备 5.2.1 清洁试板表面，保证涂层表面无油、蜡或其它残余物 5.2.2 试板表面的流挂、气泡或其它明显缺陷区域，不作为试验部位 5.2.3试验前，试板应在温度23±2℃，相对湿度为（50±5）％环境下静置16小时 2 试验过程 6.1刀具选用： 根据涂层的厚度选用不同刀锯的划格器： 膜厚：0～60μm，刀具间距1mm 膜厚：61～120μm，刀具间距2mm 膜厚：121～250μm，刀具间距3mm 6.2操作步骤 6.2.1 为了避免在试验期间试板的变形，应将试板放在刚性平面上。 6.2.2将切割工具放在样板表面的标准平面上，在工具上施加均匀压力，用均匀速度在漆膜上完成相应数量的划痕，保证划痕深入到基材；用同样方法呈90度交叉划痕，形成一个个方格。 6.2.3 用刷子轻刷划格部位，清除漆屑。 6.2.4 用专用胶带粘贴到被划伤的涂层表面，用手指把胶带再划格处上方的部位压平，保证胶带和涂层接触良好，胶带的长度至少超过划格处20mm。 6.2.5拿住胶带的末端在0.5秒到1秒内，以接近60度的角度迅速地剥离，揭下胶带。 6.2.6 检查格子区域涂层剥落情况（可用放大镜观察），按标准判定级别。 6.3 在试样上至少进行三个不同位置的试验，相互间距与试样边缘的距离不小于5mm，如果三次结果不一致，差值超过一个等级时，在三个以上不同位置重复以上实验或者另取试样进行试验。 3 结论描述 1
涂层附着力检测方法的详细介绍
涂层附着力的检测方法 摘要：介绍了防腐蚀涂料涂层附着力的机理，并对附着力检测的标准划格法、划X法以及拉开法的测试方法和程序，作了详细说明。 关键词：涂层、附着力、划格法、拉开法 1．涂层附着力 涂装工程中，对于防腐蚀涂料的涂层附着力检测是涂层保护性能相当重要的指标，越来越被业主和监理所重视。除了在试验室内的检测外，防腐蚀涂料的选用过程中，对涂料产品进行的样板附着力测试，以及施工过程中现场附着力的检测，也越来越普遍。 有机涂层与金属基底间的附着力，与涂层对金属的保护有着密切的关系，它主要是由附着力与有机涂层下金属的腐蚀过程所决定的。有机涂层下金属的腐蚀主要是由相界面的电化学腐蚀引起的，附着力的好坏对电化学腐蚀有明显的影响。良好的附着力能有效地阻挡外界电解质溶液对基体的渗透，推迟界面腐蚀电池的形成；牢固的界面附着力可以极大地阻止腐蚀产物——金属阳离子经相间侧面向阴极区域的扩散，这些阳离子扩散是为了平衡阴极反应所生成的带负电荷的氢氧根离子，这虽然是一个相当缓慢的过程，但是一旦附着力降低，阳离子从相间侧面向阴极扩散的扩散则容易得多。 有机涂层的附着力，应该包括两个方面，首先是有机涂层与基底金属表面的黏附力（adhesion），其次是有机涂层本身的凝聚力（Cohesion）。这两者对于涂层的防护作用来说缺一不可。有机涂层在金属基底表面的附着力强度越大越好；涂层本身坚韧致密的漆膜，才能起到良好的阻挡外界腐蚀因子的作用。涂层的不能牢固地黏附于基底表面，再完好的涂层也起不到作用；涂层本身凝聚力差，漆膜容易开裂而失去保护作用。这两个方面缺一不可，附着力不好，再完好的涂层也起不到作用；而涂层本身凝聚力差，则漆膜容易龟裂。这两者共同决定涂层的附着力，构成决定涂层保护作用的关键因素。 有关涂层附着力的研究有相当多的理论学说，影响涂层附着力有基本因素主要有两个，涂料对底材的湿润性和底材的粗糙度。涂层对金属底材的湿润性越强，附着力越好；一定的表面粗糙度对涂层起到了咬合锚固（Anchor Pattern）的作用。 检测涂层与底材之间的附着力有多种方法，很多机构制订了相应的标准，同时也制备了很多的仪器工具来进行附着力的检测。 适用于现场检测附着力的方法主要有两大类，用刀具划X或划格法，以及拉开法。这两种方法除了可以在实验室内使用外，更适合于在施工现场中应用。主要的应用标准如表1。 表1 涂层附着力的检测方法和标准 美国材料试验协会制订的ASTM D3359－02是目前最新版的有关划X法的标准。它适用于干膜厚度高于125微米的情况，对最高漆膜厚度没有作出限制.而相对应的划格法通常适用于250微米以下的干膜厚度。 测试所要有的工具比较简单，锋利的刀片，比如美工刀、解剖刀；25mm（1in.）的半透
涂层附着力测定
在任何涂料防腐工程施工之前，都应当先对防腐涂料的附着力进行测试，凡附着力不合乎要求的涂料都不能在工程中使用。因为该项性能的不合格，将导致整个防腐蚀涂装工程的不合格。该项指标的测定可根据现场情况采用相关标准方法进行检测。目前常用的检测标准有GB/T9286-1998《色漆和清漆漆膜的划格试验》： 该方法使用漆膜划格器，利用十字划格法在漆膜上垂直交叉划刻出方格，要求将漆膜划透。根据漆膜的破坏的情况将附着力分为5级，切割时，可使用单刀锋或多刀锋，应保持刀间距相等（间距应为1mm或2mm），间距的大小取决于涂层的薄厚，涂层越薄，间距越小。一般在涂层试片上切割互相平行的6或10道，将切割后得到的方格用软毛刷刷掉切割下的碎屑后，得到的涂层的附着力将作如下分级评价： 0级：切割边缘完全平滑，无一格脱落； 1级：切割处有少许薄片剥离，但划格区影响不大； 2级：切割处过切口边缘脱落比例大于5%，但受影响不大于15%； 3级：涂层沿切割边缘部分或全部以大碎片脱落，脱落的比例大于15%，且受影响的区域不大于35%； 4级：涂层沿切割边缘，以大碎片脱落，或一些方格部分或全部出现脱落，脱落的比例大于35%，且受影响的区域不大于65%；5级：大于第4级的严重剥落。 涂膜的附着力也可以通过间接方法，利用对涂膜冲击强度、柔韧性等指标的测试来间接评价。 美国ASTM D-1002制定了一种专用于管道防腐层与金属粘结的剪切强度试验方法。它使用力学拉力试验机，采用的试片是由两片同样规格的钢片组成。两钢试片间用涂料单面粘结在一起，在涂料完全固化后，用拉力试验机将两试片拉开。再根据拉力和粘结面积来计算剪切强度。 GB/T5210是采用拉开法来测定附着力的，也是通过拉力机拉开的力的测定来计算涂料的粘结强度。 涂装质量的好坏，最终必须体现在涂膜质量的优劣上，所以涂装后的质量检测主要是对涂膜性能的检测，包括涂膜的机械性能（如附着力、柔韧性、冲击强度、硬度、光泽等）和具有保护功能的特殊性能（如耐候性、耐酸碱性、耐油性等）两个方面。其中机械性能是涂装质量检测中必须检测的基本常规性能，而具有保护功能的特殊性能则可根据不同使用要求选择性的进行检测。涂装后质量检测是评判涂装质量的最终依据和确保质量的重要环节。涉及涂装后质量检测的标准检测方法如下。 （1）GB1720-89（79）漆膜附着力测定法； （2）GB/T1731-93漆膜柔韧性测定法； （3）GB/T1732-93漆膜耐冲击性测定法； （4）GB/T1730-93漆膜硬度测定法摆杆阻尼试验； （5）GB/T6739-1996涂膜硬度铅笔测定法； （6）GB5210-85涂层附着力的测定法拉开法； （7）GB1743-89（79）漆膜光泽测定法； （8）GB1768-89（79）漆膜耐磨性测定法； （9）GB1769-89（79）漆膜磨光性测定法； （10）GB1770-89（79）底漆、腻子膜打磨性测定法； （11）GB9286-88清漆和色漆漆膜的划格试验； （12）GB6742-86漆膜弯曲试验（圆柱轴）； （13）GB/T1733-93漆膜耐水性测定法； （14）GB/T1734-93漆膜耐汽油性测定法； （15）GB1735-89（79）漆膜耐热性测定法； （16）GB1738-89（79）绝缘漆漆膜吸水率测定法； （17）GB1739-89（79）绝缘漆漆膜耐油性测定法； （18）GB1740-89（79）漆膜耐湿热测定法； （19）GB1741-89（79）漆膜耐霉菌测定法； （20）GB1761-89（79）漆膜抗污气性测定法； （21）GB1763-89（79）漆膜耐化学试剂性测定法； （22）GB/T1766-1995色漆和清漆涂层老化的评级方法； （23）GB/T1771-91色漆和漆耐中性盐雾性能的测定； （24）GB1865-89（80）漆膜老化（人工加速）测定法； （25）GB5370-85防污漆样板浅海浸泡试验方法； 在上述这些检测项目中，使用者应按照上节所述的漆膜一般制备方法制备标准试验样板，检测最常规的涂膜机械物理性能，用以评判涂膜的基本性能的优劣。可针对不同涂料的特殊功用，检测其中的一些防腐保护及装饰性能的好坏。其中最常用的一些检测项目如下。
1 漆膜附着力测定法 GB
1 漆膜附着力测定法 GB 1 漆膜附着力测定法 GB/T 1720-1979(89) 2 漆膜一般制备法 GB/T 1727-1992 3 漆膜硬度测定法摆杆阻尼试验 GB/T 1730-1993 4 漆膜柔韧性测定法 GB/T 1731-1993 5 漆膜耐冲击测定法 GB/T 1732-1993 6 漆膜耐水性测定法 GB/T 1733-1993 7 漆膜耐汽油性测定法 GB/T 1734-1993 8 漆膜耐热性测定法 GB/T 1735-1979(89) 9 漆膜耐湿热测定法 GB/T 1740-1979(89) 10 漆膜光泽测定法 GB/T 1743-1979(89) 11 漆膜耐化学试剂性测定法 GB/T 1763-1979(89) 12 漆膜厚度测定法 GB/T 1764-1979(89) 13 测定耐湿性)耐盐雾)耐候性(人工加速)的漆膜制备法 GB/T 1765-1979(89) 14 色漆和清漆涂层老化的评级方法 GB/T 1766-1995 15 色漆和清漆耐中性盐雾性能的测定 GB/T 1771-1991 16 色漆和清漆人工气候老化和人工辐射暴露(滤过的氙弧辐射) GB/T 1865-1997 17 漆膜颜色标准GB/T 3181-1995 18 色漆和清漆耐水性的测定浸水法 GB/T 5209-1985 19 涂层附着力的测定法拉开法 GB/T 5210-1985 20 涂膜硬度铅笔测定法 GB/T 6739-1996 21 涂膜弯曲试验(圆柱轴) GB/T 6742-1986 22 色漆和清漆划痕试验 GB 9279-1988 23 色漆和清漆漆膜的划格试验 GB/T 9286-1998 24 色漆和清漆杯突试验 GB/T 9753-1988 25 色漆和清漆不含金属颜料的色漆漆膜之20?)60?和85?镜面光泽的测定 GB/T 9754-1988 26 人造气氛腐蚀试验盐雾试验 GB/T 10125-1997 27 金属和其他非有机覆盖层通常凝露条件下的二氧化硫腐蚀试验 GB/T 9789-1988 28 色漆和清漆漆膜厚度的测定 GB/T 13452.2-1992 29 色漆和清漆钢铁表面上的丝状腐蚀试验 GB/T 13452.4-1992 30 色漆和清漆耐湿性的测定连续冷凝法 GB/T 13893-1992 31 色漆涂层粉化程度的测定方法及评定 GB/T 14826-1993 32 绝缘漆漆膜击穿强度测定法 HG/T 2-57-1980(85)
涂料附着力基本原理
一、附着力理论和机理 当两物体被放在一起达到紧密的界面分子接触，以至生成新的界面层，就生成了附着力。附着力是一种复杂的现象，涉及到“界面”的物理效应和化学反应。因为通常每一可观察到的表面都与好几层物理或化学吸附的分子有关，真实的界面数目并不确切知道，问题是在两表面的何处划界及附着真正发生在哪里。 当涂料施工于底材上，并在干燥和固化的过程中附着力就生成了。这些力的大小取决于表面和粘结料(树脂、聚合物、基料)的性质。广义上这些力可分为二类：主价力和次价力(表1)。化学键即为主价力，具有比次价力高得多的附着力，次价力基于以氢键为代表的弱得多的物理作用力。这些作用力在具有极性基团(如羧基)的底材上更常见，而在非极性表面如聚乙烯上则较少。 表1：键的强度和键能强度类型能量(千卡/摩尔) 实例 共价键主价力15～170 绝大多数有机物 氢键次价力<12 水 色散力次价力<10 绝大多数分子 偶极力次价力<5 极性有机物 诱导力次价力<0.5 非极性有机物 涂料附着的确切机理人们尚未完全了解。不过，使两个物体连接到一起的力可能由于底材和涂料通过涂料扩散生成机械连接、静电吸引或化学键合。根据底材表面和所用涂料的物理化学性质的不同，附着可采取上述机理的一种或几种。一些提出的理论讨论如下： 1、机械连接理论 这种涂层作用机制适用于当涂料施工于含有孔、洞、裂隙或空穴的底材上时，涂料能够渗透进去。在这种情况下，涂料的作用很象木材拼合时的钉子，起机械锚定作用。当底材有凹槽并填满固化的涂料时，由于机械作用，去掉涂层更加困难，这与把两块榫结的木块拼在一起类似。对各种表面的仪器分析和绘图(外形图)表明，涂料确实可渗透到复杂“隧道”形状的凹槽或裂纹中，在固化硬化时，可提供机械附着。各种涂料对老的或已风化的涂层的附着，以及对喷砂底材的附着就属于这种机理。磷酸锌或铁与涂料具有较大的接触面积，因而能提高附着和耐蚀性。 表面的粗糙程度影响涂料和底材的界面面积。因为去除涂层所需的力与几何面积有关，而使涂层附着于底材上的力与实际的界面接触面积有关。随着表面积增大，去除涂层的困难增加，这通常可通过机械打磨方法提供粗糙表面来实现。（截面的几何面积和实际的界面面积的比较见图3）。实际的界面接触面积一般比几何面积大好几倍。通过喷砂使表面积增加，结果附着力增加，见图4。显然由于其他许多因素的影响，附着并不按相同比例增加，不过通常可见到显着的增加。 只有当涂料完全渗透到不规则表面处，提高表面粗糙度才有利，若不能完全渗入，则涂料与表面的接触会比相应的几何面积还小，并且在涂料和底材间留有空隙，空隙中驻留的气泡会导致水汽的聚积，最终导致附着力的损失。 经常通过对已固化的涂层进行磨砂处理，可改进层间附着力(特别是在汽车涂料中)，特别是在底色漆/清漆体系中，要求清漆平滑、光亮且表面能低，因此第二层清漆的附着有一定的困难。这一问题当涂料在比原定温度高得多的温度下固化或烘烤时间延长时变得更为严重，这两种情况下，对该表面进行轻度打磨表明，附着力可显着提高。虽然表面粗糙化能提高附着力，但必须注意避免深而尖的形状，由于粗糙化生成的尖峰会导致透影(看到底材)，在某些情况下并不希望这样；而且，深而尖的隆起会形成不均一的涂层，从而生成应力集中点，附着力降低，从而耐久性下降。 只要涂膜稍具流动性，涂膜收缩，厚度不均匀以及三维尺寸的变化就很少会生成不可释放应力,但随着粘度和涂层刚性的增加以及对底材的附着力逐渐形成会生成大量的应力，并残留于干漆膜中。显然在固定施工参数(湿膜和干膜厚度)时，凸起部分的涂层厚度比凹陷处小，导致物理性质不同。这种不均一涂层具有很高的内部应力，在投入应用时，会进一步受到修补漆溶剂的侵蚀或老化的影响，偶而会超过涂膜的应力承受能力，导致裂纹、剥落或其他涂膜完整性的降低。 电镀金属对聚乙烯和ABS塑料的附着力证明是来源于机械连接。金属电镀工艺包括首先对塑料表面处理，
附着力测试方法
柏霆（苏州）光电科技有限公司 附着力标准测试方法（D3359-93） 1、范围 1.1藉由胶带紧贴在镀膜的切痕上,然后撕去胶带的这些方式, 以评估镀膜的附着力。 1.2测试方法A主要用在工作场所。测试方法B较适合运用在实验室，但不适用超过125μm之膜厚。 1.3这些测试镀膜附着力的方法均为适当的水平。 1.4多层膜厚附着力测试不过，可能生在膜与膜之间，因此，其附着力无法确定。 1.5测试标准不是要阐述安全问题，如果有的话，也是与使用有关。使用此标准者的责任是建立适 当安全的练习并决定统一的使用限制。 2、参考文件 2.1 ASTM标准： D609、D823、D1000、D1730、D2092、D2197、D2370、D3330、D4060、 3、测试方法摘要 3.1测试方法A--在塑壳镀膜上做一个X型的切口，将测试胶带粘贴在切痕上，然 后撕去胶带。附着力评估等级由0至5。 3.2测试方法B--在塑壳镀膜上做6或11个直交方向的格子形切品，将测试胶带 粘贴在切痕上，然后撕去胶带。附着力评估系藉由文字说明及图解比较方式。 测试方法B 4、仪器与材料 4.1切割工具--尖锐刀具、刀峰角度15至30度，能一次完成数个切口。 4.2切割指导--用手拿刀切割，可有钢直线尺等工具。 4.3尺--刻度在0.5mm的钢尺，以便检查每个切痕。 4.4胶带--半透明1英尺（25mm）宽胶带，其粘着力为客我双方共同接受。 4.5橡皮擦--铅笔端点上。 4.6照明--用灯源来检视切痕是否贯穿镀膜。 4.7放大镜--检查切痕的测试区域。
5、测试件 5.1测试区域平面足够大，切痕深度可连接到塑壳且其角度相同，就可得到好的测试结果。 6、测试过程 6.1实施胶带测试前，先选择一块干净平坦的平台。 6.2将塑壳稳固的放置在固定的平台上，使切痕达到如下所述之规定： 6.3干燥的镀膜厚度在50μm（含）以下，使切痕达到如下宽度为1mm，并完成11个切痕，除非双 方有其它同意之规定。 6.4干燥的镀膜厚度在50μm至125μm间，每个切痕宽度为2mm，并完成6个切痕，膜厚超过 125μm，则使用测试方法A。 6.5使所有切痕长度大约均为3/4英尺（20mm）长，切痕时使用足够的力量。一次稳定的切开镀膜 并到达塑壳。当成功的利用道板完成一次切割后。可放置道板在另一未切割之面积上。 6.6完成切割后，用柔软的刷子或卫生纸轻刷镀膜，然后去除分离的镀膜小碎片， 6.7检查切痕边缘。如必须的话，用好的油石擦掉平面上的斑点，使另一次的切痕与原切痕成 90度角，并位在中心位置。 6.8轻刷切痕并藉由光源检查切痕，如切痕未达标准，则在另一位置做另一个格子切痕。 6.9将外表二圈胶带去除丢弃，然后稳定地撕开并剪下25±5mm长胶带。 6.10用手将胶带平衡地粘贴在切痕格子上,然后用铅笔上的橡皮擦擦胶带,使胶带紧密粘贴在塑壳阿上。 6.11在90±30秒内，用手抓住胶带一端，以尽量接近900角方向快速地（不可急拉）拉回胶带。 6.12可使用照明放大镜检查被撕去的镀膜面积，依照下列所述等级判别附着力： 5B：切痕边缘完全平滑，格子镀面无剥落。 4B：在交叉切痕处小片的镀膜面积，须小于5%的镀膜面积。 3B：沿交叉切痕边缘有5%至15%的小片镀膜脱落。 2B：镀膜沿着切痕边缘及格子内脱落，其面积介于15%至30%。 1B：镀膜整块或沿着切痕长条脱落，其面积介于35%至65%。 0B：脱落面积较1B更坏 6.13每一块塑壳根据需要测试不同的位置。
