DXW(N)型高压带电显示装置

说明书

高压带电显示闭锁装置

一、概述

DXW(N)型高压带电显示闭锁装置(感应式)是一种新型的防止电气误操作装置,系感应式高压带电检测装置。适用于交流50Hz、额定电压10~1000kV的户内外电气设备或网络,用于反映线路、母线、主变、电缆等带电状况,防止电气误操作。该装置可安装在线路接地刀闸、母线接地刀闸、主变接地刀闸、临时接地点、开关柜网门及其它需要闭锁的地方实施强制闭锁,防止电气误操作。

DXN型户内高压带电显示闭锁装置(接触式),适用于监测户内频率为50Hz,额定电压为12-40.5KV变电站的户内进出线、母线、主变等电气设备是否带电,对被测一次线路的接地刀闸(临时接地点)、网门等进行闭锁,防止电气误操作。本装置由支柱绝缘子传感器、显示器两部分组成,显示器中含有闭锁、验电回路。显示装置中传感器可以用于各类型高压开关柜等成套设备。

高压带电显示闭锁装置不但可以监测设备带电状况,可以与监控防误、微机防误、机械程序锁、电磁锁等配合,实现强制闭锁户外接地刀闸、网门,户内开关柜接地刀闸及网门等,从而达到提高户外电气设备及户内成套高压开关设备防误性能。

本公司所产高压带电显示闭锁装置是根据2006年《国家电网公司防止电气误操作安全管理规定》第4.1.10条、2006年《国家电网公司安全技术劳动保护七项重点措施》第2.2.5条及《电业安全工作规程》第4.3.3条之要求而设计的,符合中华人民共和国电力行业标准DL/T 538-2006《高压带电显示装置技术条件》,验电功能符合中华人民共和国电力行业标准DL740-2000《电容型验电器》,且通过了国网武汉高压研究院型式试验。本公司自一九九三年研发生产高压带电显示装置以来,一直努力做到设计先进、结构合理、功能齐全、安全可靠,具有明显的方向性、较高的灵敏度和可靠性,良好的抗干扰性能。安装、使用、操作、维护简单方便,达到了国际领先水平。

二、DXW(N)型高压带电显示闭锁装置(感应式)

(一)、产品型号

输出类型:Q-监控防误Y-微机防误

工作电源:AC220V ,DC110、220V,DC12V

额定电压:(KV)

设计序号

W-户外型N-户内型

高压带电显示闭锁装置

图1 图2

图3 图4

图5 图6

表1:产品型号及说明

(二)、装置特点

1、该装置采用感应原理,是非接触式高压带电检测装置。能在带电设备的安全距离以外有效地监视母线或线路是否带电,并能提供强制闭锁接点。与其它类型防止电气误操作装置配合实现强制闭锁。防止带电误合接地刀闸、带电挂接地线以及误入带电间隔等事故。

2、该装置安装调试方便,安装时设备不需停电,适合线路或设备在运行中进行改造。

3、该装置闪光显示与音响报警清晰,检测灵敏度高,抗干扰性能良好。具有“自检”功能,保证了装置的可靠性。

4、该装置与电磁锁等配合使用,能简化母线接地刀闸的闭锁回路,因而减少了维护工作量。与监控防误、微机防误装置配合使用,能起到完善“五防”功能的良好效果。

5、在330KV及以上电压等级场合,可以作为验电依据之一;其他电压等级场合,也作为辅助验电依据。

6、太阳能供电,不需要铺设电源电缆,安装调试方便。

(三)、主要技术特性与参数

1、环境温度:-45~+60℃;

2、额定频率:50HZ;

3、额定显示工作电压(kV):10/、35/、110/、220/、500/;1000/;

4、装置消耗功率:≤5W;

5、强制闭锁接点容量:5A;

6、显示信号:

(1)发光:红色频闪发光,闪光显示清晰可辨;

(2)音响:连续短促笛鸣声,在距显示器30cm处的声响不低于67db (A);

7、装置构造:

(1)显示器:封闭式,户外型另加防护箱;

(2)传感器:封闭式,带引下线;

8、工作电源:AC/DC 110、220V ;DC 12V(太阳能)

9、显示闭锁电压:≥40%额定电压

10、不显示闭锁电压:≤15%额定电压

11、绝缘水平:2KV/min 50HZ;

12、传感器的安装距离和起动距离请见表1:

(四)、工作原理

该装置是利用高压电场与传感器之间的电场耦合原理,在安全距离外进行非接触式检测。高压带电显示闭锁装置由传感器、显示器二部分组成。

1、传感器共3支,安装于带电体正下方,接收面分别正面对准“A、B、C”三相带电体(液晶显示型装置也可提供单相显示,分别用于监测A相、B相或C相),与高压带电体无直接联络,并保持一定的安全距离。它接收高压带电体电场信号,将之传送给显示器进行处理。装置采用分相控制,任何一相带电即闪光报警,并输出强制闭锁信号。当显示器失去控制电源时,显示器输出强制闭锁信号,保持闭锁状态。

2、显示器为连续运行工作方式,具有闪光显示、音响报警和自检功能,并能输出强制闭锁信号。其工作状态如表2所示:

3、显示器上设有“自检”功能,即可自动检测传感器和显示器、电源等功能模块工作是否正常。在装置发生任何故障时,“操作”指示灯不会亮,始终输出强制闭锁信号,保持闭锁状态。

(五)、安装调试指南

1、传感器安装:传感器固定在传感器支架上,支架一般用螺丝固定在刀闸底座槽钢上。三支传感器固定于对应带电体正下方,并保持相对平行。在采取可靠的安全措施下,一般均可进行带电安装。户外型传感器表面涂刷RTV长效防污闪涂料,以防止雨、露、雾、冰、雪等恶劣天气的影响。

2、显示器安装:显示器一般用不锈钢抱箍直接固定在刀闸底座的水泥柱上。显示器与传感器之间用信号线连接,信号线外用PPR管(或PVC管)或金属管作为保护。信号线接线端子编号与显示器连接方式如下所示:

1--------传感器A(信号线)10--------常闭触点输出1

2--------传感器A 0(屏蔽线)11--------公共输出1

3--------传感器B(信号线)12 --------常开触点输出1

4--------传感器B0(屏蔽线)13--------常闭输出2

5--------传感器C(信号线)14--------输出公共2

6--------传感器C0(屏蔽线)15--------常开输出2

7--------微机闭锁接地E 16--------电源接地E

8---------微机闭锁输出1 17--------电源输入N(-)

9---------微机闭锁输出2 18--------电源输入L(+)

3、调试:当被测设备带电时,打开显示器面板,将“阈值”微动开关1、2、3、4置于“ON”位置(出厂时已设定),按“A、B、C”三相的顺序,用小丝锥顺时针旋转对应的“灵敏度”电位器,使对应发光二极管刚好由亮变灭(此时显示器呈现临界状态);拨动“阈

值”微动开关1、2、3至“OFF”位置,使发光二极管重新闪亮;盖上面板即可投入运行。(六)、安装示意图

A、典型110KV及220KV安装示意图

1传感器2传感器支架3信号线4显示器

图7:110kv安装示意图图8:220kv安装示意图

B、10KV及35KV安装示意图

图9:DXN07系列10KV开关柜安装示意图

图10:DXN07系列10kv环网柜安装示意图

图11:DXN07系列35KV安装示意图

三、DXN 型户内高压带电显示闭锁装置(接触式)

(一)、产品结构特征及型号说明

型式:Q-强制式 T-提示式 Y-验电式

工作电源:A-AC220V D-DC110、220V

额定电压:(KV ) 设计序号 户内型

高压带电显示装置

图12:DXN1-□/□-Q 图13:DXN2-□/□-Y/T

图14:DXN2-□/□-Y/Q 图15:验电插件

图16:显示器外形图

表1:产品型号及说明

(二)、产品特点

1、具有自检、验电功能。可有效解决全封闭开关柜等合接地刀闸前必须强行解锁开柜门“验电”的问题。

2、能与监控防误、微机防误、机械程序锁、电磁锁、电气闭锁等装置联锁,真正起到全方位强制闭锁作用。

3、性能稳定:该装置采用分相检测数字化叠加闭锁控制技术,可以保证在系统缺相运行及单相接地运行时,闭锁电压不变,运行稳定。

4、该装置运行时,万一发生故障,可以在不停电、不打开柜门的情况下,整体更换装置内部机芯,大大方便了维护工作。

5、被测一次线路任何一相带电,本装置即输出强制闭锁信号,保持闭锁状态。同时,当本装置失去工作电源时,显示器输出强制闭锁信号,保持闭锁状态。

6、寿命长,可达100000小时。显示部件和内部元件全部采用长寿命元件,在电力系统发生接地、雷击、操作等过电压时,也不例外。有效地解决了氖灯式带电显示器需频繁更换氖泡,维护工作量大的难题。

7、本装置液晶显示器采用双重显示方式,直观醒目,保证在明亮或阴暗环境下均能清晰可见。

(三)、技术指标:

1、使用环境:

温度:-35℃~+65℃;

湿度:不大于95%;

海拔高度:不大于3000米。

2、有电显示及闭锁相电压:≥25%额定相电压;

无电显示及解锁相电压:≤15%额定相电压;

验电器有电指示相电压:≥40%额定相电压;

验电器无电指示相电压:≤15%额定相电压;

3、闭锁K接点容量:AC250V 5A、DC220V 0.7A。

4、显示器工作电源:交流或直流100~250V,功耗<5W。

5、液晶显示对比度:20:1。

6、验电插件闪光:三米以内清晰可辨。

7、验电插件闪动频率:大于1HZ。

8、显示响应时间:小于1秒。

9、抗干扰能力:系统正常运行时,三相正常显示;系统接地运行时,接地相不显示,

不接地相正常显示。

(四)、安装接线原理

图17:DXN-T提示型显示装置接线原理图图18:DXN-Q强制型显示装置接线原理图

(五)、10KV及35KV安装示意图

图19:DXN1和DXN2系列10KV安装示意图

图20:DXN系列坏网柜安装示意图

图21:DXN系列35KV安装示意图

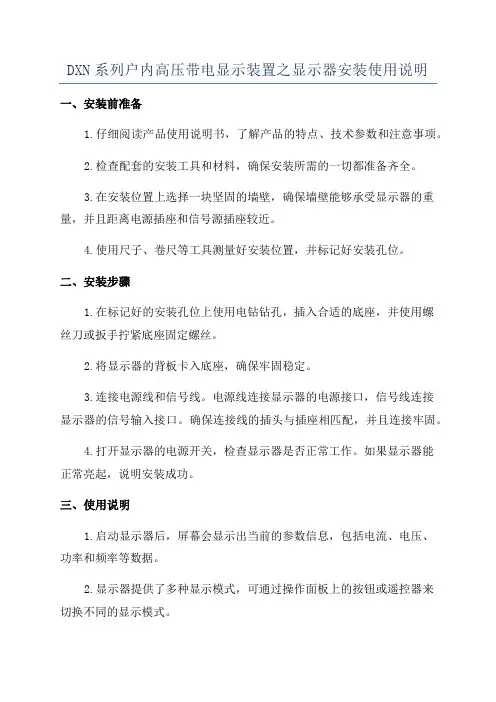

(六)、安装、使用和维修

1、应遵守《电业安全工作规程》规定。

2、安装前应将传感器表面灰尘、污秽清洗干净。

3、将传感器作为支柱绝缘子安装于开关柜上,安装表面应平整、紧固应牢靠。

4、用1.5mm2绝缘导线将传感器与显示器通过接线端子按相应顺序连接。用2.5mm2 绝缘导线,使设备可靠接地。显示装置的布线应单独铺设。

5、产品出厂时,要经严格试验。用户在投运前,应进行绝缘水平试验。

6、当氖灯寿命告终时,用户应及时更换,以确保显示装置正常工作

(七)、新型户内验电闭锁型高压带电显示装置和早期老式带电显示装置技术性能比较

(八)、CG系列传感器规格

表2:CG系列传感器规格图1—9是DXN1、2系列适用的传感器

附图:12KV、40.5KV绝缘子、传感器

高压带电显示器说明书

DXN8D户内高压带电显示装置安装使用说明书 1 适用范围 1.1 DXN8D户内高压带电显示装置(以下简称装置),适用于额定电压为3.6、7.2、12、24、40.5kV和额定频率为50Hz的户内高压电气设备中,用以提示带电状况和强制闭锁开关柜网门,是保证安全的重要措施之一。 1.2 传感器:可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。 1.3 提示型显示器:用以提示高压带电回路的带电状况,起防误与安全的提示作用。 1.4 强制型显示器:除具有提示型显示器功能外,还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门,达到防止带电合接地开关,防止误入带电间隔,提高开关设备防误性能。1.5 带核相型显示器:为方便用户现场双电源核相,显示器面板设置了相位测试端。 1.6 使用环境条件 1.6.1 周围环境温度:+40℃~-25℃。 1.6.2 海拔高度: 1000m及以下地区;1000~3000m地区。 1.6.3 户内环境相对湿度:日平均湿度不大于95%,月平均湿度不大于90%,产品应考虑凝露、雨、温度骤变及日照等的影响。 1.6.4 适用于Ⅱ级污秽环境。 2 型号 2.1 装置型号 功能:T—提示型、Q—强制型 加强绝缘型(Q) 额定电压(kV) 设计序号 户内 显示装置 高压 2.2 传感器型号 上嵌件安装孔形式 高度尺寸(mm) 加强绝缘型(Q) 额定电压(kV) 设计序号 传感器

2.3 显示器型号 类型:Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能:T —提示型、Q —强制型 设计序号 显示器 3 技术参数 装置的基本技术参数,参见表1。 表1 DXN8系列户内高压带电显示装置技术参数表 4 分类 4.1 传感器 4.1.1 按电压等级分:3.6、7.2、12、24、40.5kV 。 4.1.2 按传感器的绝缘水平分:普通型;加强绝缘型(即全工况型)。 4.1.3 按传感器的外形尺寸、安装尺寸分:参见表2。 表2 传感器型号规格技术性能表
