测井曲线典型形态
测井曲线的形态代表了地层特征，如自然电位曲线分为钟型，漏斗型，锯齿型，指型等，他们分别代表了各种信息。但是其中SP曲线幅度又分为高幅，中幅，低幅。请问一下这些幅度是怎样定义的。是用公式算的还是直接看曲线的。还有双测向曲线，声波时差，微电极曲线齿型是什么意思。
电位的形状确实可以指示出一定的沉积环境，，比如“漏斗”：有口向上的漏斗，有口向下的漏斗，这就能分出沉积顺序，逆序还是正序。
不同测井曲线的形态以及变化关系，都反映了不同的沉积环境，是沉积相的指相标志，也是层析地层划分识别的标志之一，你随便找一本层序地层学的书都有介绍幅度一般代表了当时的沉积能量;
一般都指的是电位或者伽马曲线.
至于曲线形态:
1)钟型;底部突变接触,代表三角洲水下分流河道;
2)漏斗型:顶部突变接触,代表三角洲前缘,河口坝微相;
3)箱型:顶底界面均为突变接触,表示水动力条件稳定,代表潮汐砂体或者废弃水下分流河道;
4)齿形:反映沉积过程中能量快速变化,一般代表河道侧翼,席状砂,分流间湾微相.

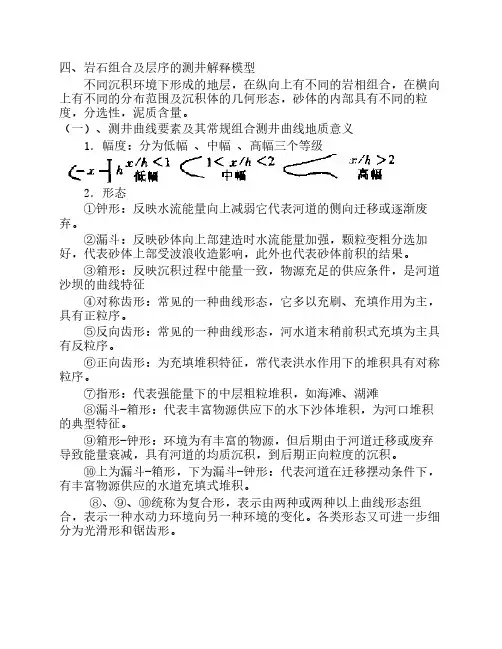

1、曲线幅度
高幅度：反映海湖岸的滩、坝砂岩体，由于波浪的作用淘冼、冲刷干净泥质含量少，改造彻底、分选好，中━细砂岩渗透性好，
故高幅度。
中幅度：反映河道砂岩，水流冲刷强、物源丰富，分选差。
低幅度：反映河漫滩相，水流冲刷弱沉积物以细粒为主故以低幅度为主。
2、曲线形态
钟形：下粗上细，反映水流能量逐渐减弱，物源供应的不断减少。其代表相是蛇曲河点砂坝。曲线反映底为冲刷面，上面为河道 6,
砾石堆积，再上为河道砂，最上是河道侧向迁移后形成的堤岸砂，漫滩泥，沉积序列为河道的正粒序结构特征。
漏斗形：下细上粗反映向上水流能量加强，分选逐渐变好。代表相为海相滩坝砂岩体；另外
反映了前积砂体的粒序结构，代表河口部位(包括水下河道河口部位)的沉积特征。为反粒序结构
箱形：反映沉积过程中物源丰富和水动力条件稳定，一种类型是正粒序特征，下部粒粗而上部分选好，因此幅度变化不大，它的代表相为支流河道砂。另外风成砂丘，也可成为这种形态，因而上下颗粒均匀。
齿形：a正粒序特征的正向齿形海进式(后积式)
b反粒序特征的反向齿形海退式(前积式)
海进式：地壳下降、海岸后退(向陆一方)细粒沉积物盖在粗粒沉积物之上，为上细下粗的后积式。
海退式：地壳上升，海水后退，粗粒沉积向远海方向移动、粗粒沉积物盖在细粒沉积之上，为下细上粗的前积式。
3、接触关系
底部突变式：一般反映上下层之间存在冲刷面，如河道砂岩，由河道下切造成。
顶部突变式：三角洲相的河道砂坝，高出水面变为三角洲平原沼泽相，代表物源供应突然中断如废弃的河道，下部是旧河道上部是河漫滩。
底部渐变式：反映砂体的堆积特点，一般为水下河道冲刷能力差，冲刷面下部有砂，岸外砂坝。
顶部渐变式：为均匀的能量减退过程，河道侧向迁移。 Z
4、曲线的光滑程度：属于曲线形态的次一级变化，取决于水动力能量对沉积物改造持续时间的长短，即反映了物源的丰富程，也反映了水动力能量强弱。
光滑曲体：物源丰富，水动力强淘洗充分，分选好的均质沉积如砂坝、滩坝。
微齿状：物源丰富，改造不彻底分选不好如河道砂，或具季节性变化，使流量引起沉积物粗细间互。
齿状：代表间歇性沉积迭加，海进、海退交替，还如冲积扇，辨状河道沉积。 )
5、齿中线：指曲线形态上次一级的中线，当齿的形态一致时，齿中线相互平行，它反映能量的周期变化。平行齿中线又可分水平、上倾、下倾三类。
钟型SP某种程度上可以反映为正旋回性，而漏斗型反映为反旋回性沉积
常用测井曲线名称
常用测井曲线名称 测井符号英文名称中文名称 Rt true formation resistivity. 地层真电阻率 Rxo flushed zone formation resistivity 冲洗带地层电阻率 Ild deep investigate induction log 深探测感应测井 Ilm medium investigate induction log 中探测感应测井 Ils shallow investigate induction log 浅探测感应测井 Rd deep investigate double lateral resistivity log 深双侧向电阻率测井Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井RMLL micro lateral resistivity log 微侧向电阻率测井 CON induction log 感应测井 AC acoustic 声波时差 DEN density 密度 CN neutron 中子 GR natural gamma ray 自然伽马 SP spontaneous potential 自然电位 CAL borehole diameter 井径 K potassium 钾 TH thorium 钍 U uranium 铀 KTH gamma ray without uranium 无铀伽马 NGR neutron gamma ray 中子伽马 5700系列的测井项目及曲线名称 Star Imager 微电阻率扫描成像 CBIL 井周声波成 测井符号英文名称中文名称 Rt true formation resistivity. 地层真电阻率 Rxo flushed zone formation resistivity 冲洗带地层电阻率 Ild deep investigate induction log 深探测感应测井 Ilm medium investigate induction log 中探测感应测井 Ils shallow investigate induction log 浅探测感应测井 Rd deep investigate double lateral resistivity log 深双侧向电阻率测井 Rs shallow investigate double lateral resistivity log 浅双侧向电阻率测井 RMLL micro lateral resistivity log 微侧向电阻率测井
测井解释原理
测井解释原理 一： 储集层定义：具有连通孔隙，既能储存油气，又能使油气在一定压差下流动的岩层。 必须具备两个条件： （1）孔隙性（孔隙、洞穴、裂缝） 具有储存油气的孔隙、孔洞和裂缝等空间场所。 （2）渗透性（孔隙连通成渗滤通道） 孔隙、孔洞和裂缝之间必须相互连通，在一定压差下能够形成油气流动的通道。储集层是形成油气层的基本条件，因而储集层是应用测井资料进行地层评价和油气分析的基本对象。储集层的分类 ?按岩性：–碎屑岩储集层、碳酸盐岩储集层、特殊岩性储集层。 ?按孔隙空间结构：–孔隙型储集层、裂缝型储集层和洞穴型储集层、裂缝-孔洞型储集层。碎屑岩储集层 ?1、定义：–由砾岩、砂岩、粉砂岩和砂砾岩组成的储集层。 ?2、组成：–矿物碎屑（石英、长石、云母） –岩石碎屑（由母岩类型决定） –胶结物（泥质、钙质、硅质） ?3、特点：–孔隙空间主要是粒间孔隙，孔隙分布均匀，岩性和物性在横向上比较稳定。?4、有关的几个概念 –砂岩：骨架由硅石组成的岩石都称为砂岩。骨架成份主要为SiO 2 –泥岩(Shale)：由粘土(Clay)和粉砂组成的岩石。 –砂泥岩剖面：由砂岩和泥岩构成的剖面。 碳酸盐岩储集层 ?1、定义：–由碳酸盐岩石构成的储集层。 ?2、组成：–石灰岩(CaCO 3）、白云岩Ca Mg(CO 3)2）、泥灰岩 ?3、特点：–储集空间复杂 有原生孔隙：分布均匀（如晶间、粒间、鲕状孔隙等） 次生孔隙：形态不规则，分布不均匀（裂缝、溶洞等） –物性变化大：横向纵向都变化大 ?4 、分类 按孔隙结构： ?孔隙型：与碎屑岩储集层类似。 ?裂缝型：孔隙空间以裂缝为主。裂缝数量、形态及分布不均匀，孔隙度、渗透率变化大。?孔洞型：孔隙空间以溶蚀孔洞为主。孔隙度可能较大、但渗透率很小。 ?洞穴型：孔隙空间主要是由于溶蚀作用产生的洞穴。 ?裂缝－孔洞型：裂缝、孔洞同时存在。 碳酸盐岩储集空间的基本类型 砂泥岩储集层的孔隙空间是以沉积时就存在或产生的原生孔隙为主； 碳酸盐岩储集层则以沉积后在成岩后生及表生阶段的改造过程中形成的次生孔隙为主。 碳酸盐岩储集层孔隙空间的基本形态有三种：孔隙及吼道、裂缝和洞穴。 碳酸盐岩储集层孔隙结构类型有：孔隙型、裂缝型、裂缝- 孔隙型、及裂缝- 洞穴型
测井曲线典型形态
测井曲线的形态代表了地层特征，如自然电位曲线分为钟型，漏斗型，锯齿型，指型等，他们分别代表了各种信息。但是其中SP曲线幅度又分为高幅，中幅，低幅。请问一下这些幅度是怎样定义的。是用公式算的还是直接看曲线的。还有双测向曲线，声波时差，微电极曲线齿型是什么意思。 电位的形状确实可以指示出一定的沉积环境，，比如“漏斗”：有口向上的漏斗，有口向下的漏斗，这就能分出沉积顺序，逆序还是正序。 不同测井曲线的形态以及变化关系，都反映了不同的沉积环境，是沉积相的指相标志，也是层析地层划分识别的标志之一，你随便找一本层序地层学的书都有介绍幅度一般代表了当时的沉积能量; 一般都指的是电位或者伽马曲线. 至于曲线形态: 1)钟型;底部突变接触,代表三角洲水下分流河道; 2)漏斗型:顶部突变接触,代表三角洲前缘,河口坝微相; 3)箱型:顶底界面均为突变接触,表示水动力条件稳定,代表潮汐砂体或者废弃水下分流河道; 4)齿形:反映沉积过程中能量快速变化,一般代表河道侧翼,席状砂,分流间湾微相. 1、曲线幅度 高幅度：反映海湖岸的滩、坝砂岩体，由于波浪的作用淘冼、冲刷干净泥质含量少，改造彻底、分选好，中━细砂岩渗透性好， 故高幅度。 中幅度：反映河道砂岩，水流冲刷强、物源丰富，分选差。 低幅度：反映河漫滩相，水流冲刷弱沉积物以细粒为主故以低幅度为主。 2、曲线形态 钟形：下粗上细，反映水流能量逐渐减弱，物源供应的不断减少。其代表相是蛇曲河点砂坝。曲线反映底为冲刷面，上面为河道 6, 砾石堆积，再上为河道砂，最上是河道侧向迁移后形成的堤岸砂，漫滩泥，沉积序列为河道的正粒序结构特征。 漏斗形：下细上粗反映向上水流能量加强，分选逐渐变好。代表相为海相滩坝砂岩体；另外
测井曲线描述与(张君学)讲解
测井曲线的识别与应用 一、测井曲线资料应用的意义 测井资料在油、气田的勘探与开发中有广泛的的用途，大体可分为在裸眼井中的应用和套管井中的应用，及其它一些专门目的的应用。在裸眼井中，测井资料主要用于寻找油、气层，并对储集层的孔隙性、渗透性和含油性作出评价，为油、气田的开发决策提供信息；在套管井中，测井资料主要用于开发过程中油、气层的动态分析，为油、气田开发的合理调整提供资料。 二、常用的测井曲线的类型 常用的测井曲线有：自然电位曲线、自然伽玛测井曲线、微电位测井曲线、微梯度测井曲线、深感应测井曲线、中感应测井曲线、4米电阻测井曲线、声波时差测井曲线、井径测井曲线等。 三、常用测井曲线识别 第一节自然电位测井 在钻开岩层时，井壁附近产生的电化学活动能形成一电场，该场产生的电位就叫自然电位，其产生的原因是地层水矿化度和泥浆滤液矿化度压力不同，以及泥浆压力与地层压力不同。 在砂泥岩剖面中，自然电位曲线以泥岩为基线，只在砂
质渗透性岩层处，才出现自然电位曲线异常，所以我们可以利用它来划分渗透性岩层。纯砂岩井段出现最大的负异常，含泥质的砂岩负异常幅度较低，而且随泥质含量的增多负异常幅度下降。此外通过自然电位曲线幅度还可判断渗透层孔隙中所含流体的性质，一般含水砂岩的自然电位幅度比含油砂岩的自然电位幅度要高。 自然电位曲线的应用仅限于淡水泥浆钻的井，因为自然电位曲线幅度（偏离泥岩基线的幅度）与地层水含盐量和井中流体含盐量之差有关。对于淡水泥浆，纯砂岩的负向偏移幅度最大，当砂岩含泥时，幅度减小。而当采用盐水泥浆时，含盐水地层的SP曲线，偏移很小或没有偏移，甚至出现反转。自然电位曲线在含盐水纯砂岩部位最高，而当地层含有烃类时，自然电位幅度有所降低，当砂层厚度小于3m或更薄时，其幅度大大降低；当砂岩胶结作用较强时，其幅度可显著降低。 应用：1、自然电位曲线，对于厚岩层可用由线半幅点划分岩层界面，对于薄岩层必须与视电阻率曲线配合，才能获得准确结果。 2、可以很清楚地划分渗透层与非渗透层。而且可以运用自然电位曲线观察岩性的变化，如当砂岩岩性变细，含泥量增加时，常表现为自然电位幅度的降低等。
测井曲线代码-整理版
原始测井曲线代码 代码名称 A1R1 T1R1声波幅度 A1R2 T1R2声波幅度 A2R1 T2R1声波幅度 A2R2 T2R2声波幅度AAC 声波附加值 AA VG 第一扇区平均值AC 声波时差 AF10 阵列感应电阻率AF20 阵列感应电阻率AF30 阵列感应电阻率AF60 阵列感应电阻率AF90 阵列感应电阻率AFRT 阵列感应电阻率AFRX 阵列感应电阻率AIMP 声阻抗 AIPD 密度孔隙度 AIPN 中子孔隙度 AMA V 声幅 AMAX 最大声幅 AMIN 最小声幅 AMP1 第一扇区的声幅值AMP2 第二扇区的声幅值AMP3 第三扇区的声幅值AMP4 第四扇区的声幅值AMP5 第五扇区的声幅值AMP6 第六扇区的声幅值AMVG 平均声幅 AO10 阵列感应电阻率AO20 阵列感应电阻率AO30 阵列感应电阻率AO60 阵列感应电阻率AO90 阵列感应电阻率AOFF 截止值 AORT 阵列感应电阻率AORX 阵列感应电阻率APLC 补偿中子 AR10 方位电阻率 AR11 方位电阻率 AR12 方位电阻率 ARO1 方位电阻率 ARO2 方位电阻率 ARO3 方位电阻率ARO4 方位电阻率 ARO5 方位电阻率 ARO6 方位电阻率 ARO7 方位电阻率 ARO8 方位电阻率 ARO9 方位电阻率 AT10 阵列感应电阻率 AT20 阵列感应电阻率 AT30 阵列感应电阻率 AT60 阵列感应电阻率 AT90 阵列感应电阻率 ATA V 平均衰减率 ATC1 声波衰减率 ATC2 声波衰减率 ATC3 声波衰减率 ATC4 声波衰减率 ATC5 声波衰减率 ATC6 声波衰减率 ATMN 最小衰减率 ATR T 阵列感应电阻率 ATRX 阵列感应电阻率 AZ 1号极板方位 AZ1 1号极板方位 AZI 1号极板方位 AZIM 井斜方位 BGF 远探头背景计数率 BGN 近探头背景计数率 BHTA 声波传播时间数据 BHTT 声波幅度数据 BLKC 块数 BS 钻头直径 BTNS 极板原始数据 C1 井径 C2 井径 C3 井径 CAL 井径 CAL1 井径 CAL2 井径 CALI 井径 CALS 井径 CASI 钙硅比 CBL 声波幅度 CCL 磁性定位 CEMC 水泥图 CGR 自然伽马 CI 总能谱比 CMFF 核磁共振自由流体体积 CMRP 核磁共振有效孔隙度 CN 补偿中子 CNL 补偿中子 CO 碳氧比 CON1 感应电导率 COND 感应电导率 CORR 密度校正值 D2EC 200兆赫兹介电常数 D4EC 47兆赫兹介电常数 DAZ 井斜方位 DCNT 数据计数 DEN 补偿密度 DEN_1 岩性密度 DEPTH 测量深度 DEV 井斜 DEVI 井斜 DFL 数字聚焦电阻率 DIA1 井径 DIA2 井径 DIA3 井径 DIFF 核磁差谱 DIP1 地层倾角微电导率曲线1 DIP1_1 极板倾角曲线 DIP2 地层倾角微电导率曲线2 DIP2_1 极板倾角曲线 DIP3 地层倾角微电导率曲线3 DIP3_1 极板倾角曲线 DIP4 地层倾角微电导率曲线4 DIP4_1 极板倾角曲线 DIP5 极板倾角曲线 DIP6 极板倾角曲线 DRH 密度校正值 DRHO 密度校正值 DT 声波时差 DT1 下偶极横波时差 DT2 上偶极横波时差 DT4P 纵横波方式单极纵波时 差 DT4S 纵横波方式单极横波时 差 DTL 声波时差
测井曲线解释
测井曲线基本原理及其应用 一．国产测井系列 1、标准测井曲线 2.5m底部梯度视电阻率曲线。地层对比，划分储集层，基本反映地层真电组率。恢复地层剖面。 自然电位（SP）曲线。地层对比，了解地层的物性，了解储集层的泥质含量。 2、组合测井曲线（横向测井） 含油气层（目的层）井段的详细测井项目。 双侧向测井（三侧向测井）曲线。深双侧向测井曲线，测量地层的真电组率（RT），试双侧向测井曲线，测量地层的侵入带电阻率（RS）。 0.5m电位曲线。测量地层的侵入带电阻率。0.45m底部梯率曲线，测量地层的侵入带电阻率，主要做为井壁取蕊的深度跟踪曲线。 补偿声波测井曲线。测量声波在地层中的传输速度。测时是声波时差曲线（AC） 井径曲线（CALP）。测量实际井眼的井径值。 微电极测井曲线。微梯度（RML），微电位（RMN），了解地层的渗透性。 感应测井曲线。由深双侧向曲线计算平滑画出。[L/RD]*1000=COND。地层对比用。 3、套管井测井曲线 自然伽玛测井曲线（GR）。划分储集层，了解泥质含量，划分岩性。 中子伽玛测井曲线（NGR）划分储集层，了解岩性粗细，确定气层。校正套管节箍的深度。套管节箍曲线。确定射孔的深度。固井质量检查（声波幅度测井曲线） 二、3700测井系列 1、组合测井 双侧向测井曲线。深双侧向测井曲线，反映地层的真电阻率（RD）。浅双侧向测井曲线，反映侵入带电阻率（RS）。微侧向测井曲线。反映冲洗带电阻率（RX0）。 补偿声波测井曲线（AC），测量地层的声波传播速度，单位长度地层价质声波传播所需的时间（MS/M）。反映地层的致密程度。 补偿密度测井曲线（DEN），测量地层的体积密度（g/cm3），反映地层的总孔隙度。 补偿中子测井曲线（CN）。测量地层的含氢量，反映地层的含氢指数（地层的孔隙度%） 自然伽玛测蟛曲线（GR），测量地层的天然放射性总量。划分岩性，反映泥质含量多少。 井径测井曲线，测量井眼直径，反映实际井径大砂眼（CM）。 2、特殊测井项目 地层倾角测井。测量九条曲线，反映地层真倾角。 自然伽玛能谱测井。共测五条曲线，反映地层的岩性和铀钍钾含量。 重复地层测试器（MFT）。一次下井可以测量多点的地层压力，并能取两个地层流体样。 三、国产测井曲线的主要图件几个基本概念： 深度比例：图的单位长度代表的同单位的实际长度，或深度轴长度与实际长度的比例系数。如，1：500；1：200等。 横向比例：每厘米（或每格）代表的测井曲线值。如，5Ω，m/cm,5mv/cm等。 基线：测井值为0的线。 基线位置：0值线的位置。 左右刻度值：某种曲线图框左右边界的最低最高值。 第二比例：一般横向比例的第二比例，是第一比例的5倍。如：一比例为5ΩM/cm；二比例则为25m/cm。 1、标准测井曲线图 2、2.5米底部梯度曲线。以其极大值和极小值划分地层界面。它的极大值或最佳值基本反映地层的真电阻率（如图） 自然电位曲线。以半幅点划分地层界面。一般砂岩层为负异常。泥岩为相对零电位值。 标准测井曲线图，主要为2.5粘梯度和自然电位两条曲线。用于划分岩层恢复地质录井剖面，进行井间的地层对比，粗略的判断油气水层。 3、回放测井曲线图（组合测井曲线） 深浅双侧向测井曲线。深双侧向曲线的极度大值反映地层的真电阻率（RT），浅双侧向的极大值反映浸入带电阻率（RS）。以深浅双侧向曲线异常的根部（异常幅度的1/3处）划分地层界面。
对综合测井曲线解释的几点体会
第19卷 第1期 铀 矿 地 质 Vol.19No.12003年 1月 Uranium G eology Jan. 2003 对综合测井曲线解释的几点体会 李保侠 (中国核工业地质局203研究所,陕西 咸阳 712000) [摘要]本文阐述了在地质找矿中从地质角度对综合测井曲线解释的重要性;指出了测井曲线的一般特点和特殊优点;尤其对致密钙质岩石在测井曲线上的表现形式及其厚度确定做了深入研究;分析了测井曲线解释存在的问题;最后提出了几点建议。 [关键词]曲线解释;地质综合;致密钙质岩石 [文章编号]100020658(2003)0120048205 [中图分类号]P63118+4 [文献标识码]A [收稿日期]2001212210 [改回日期]2002205223 [作者简介]李保侠(1962-),男,高级工程师,1983年毕业于桂林冶金地质学院。 目前,在野外生产实践中,综合测井通常测量如下参数,即天然伽玛、伽玛能谱、三侧向电阻率、密度、井径、自然电位、声波时差。测井曲线解释是物探人员室内主要的工作,其基本任务是识别地层,区分岩性及标志层,划分透水层与隔水层,确定天然状态下各岩性的密度、井径和井斜,评价钻探质量,并最终绘制成岩性柱状图。如果工作地区地层、岩性物性差异不明显,则解释的难度会有所增加。在此基础上,地质人员将岩芯地质编录、测井曲线解释岩性柱状图和岩芯物探编录3种资料进行综合再绘制成钻孔综合柱状图。上述3种资料中,岩芯地质编录和物探编录在经过 检查、校对后,基本上不会产生大的误差,而测井曲线解释岩性柱状图的质量高低将直接影响钻孔综合柱状图的准确与否。大家知道,钻孔综合柱状图是连接剖面、进行地质分析的最基础资料,务必客观、正确。笔者以下将在新 疆吐哈盆地十红滩地区地质综合过程中总结出的几点体会提供讨论,不妥之处,请指正。 1 综合测井曲线解释的重要性 (1)通过测井曲线解释划分岩性及决定岩 性变化的具体位置,进而确定透水层、隔水层。这对地质剖面连接、层序地层研究、岩相古地理推断及水文地质工作和成矿预测有重大意义。 (2)放射性矿产不象其它矿产必须通过样 品化学分析数据圈定矿床,可根据综合测井曲线解释直接回答钻孔是有矿、异常、还是无矿,并确定矿体大小、厚度、始止位置、品位高低。 (3)对于松散层和疏松砂岩、砾岩岩性 段,由于钻探取芯率较低,综合测井曲线解释更有其重要的特殊意义。
测井曲线解释
测井曲线基本原理及其应用 一. 国产测井系列 1、标准测井曲线 2、5m底部梯度视电阻率曲线。地层对比,划分储集层,基本反映地层真电组率。恢复地层剖面。 自然电位(SP)曲线。地层对比,了解地层的物性,了解储集层的泥质含量。 2、组合测井曲线(横向测井) 含油气层(目的层)井段的详细测井项目。 双侧向测井(三侧向测井)曲线。深双侧向测井曲线,测量地层的真电组率(RT),试双侧向测井曲线,测量地层的侵入带电阻率(RS)。 0、5m电位曲线。测量地层的侵入带电阻率。0、45m底部梯率曲线,测量地层的侵入带电阻率,主要做为井壁取蕊的深度跟踪曲线。 补偿声波测井曲线。测量声波在地层中的传输速度。测时就是声波时差曲线(AC) 井径曲线(CALP)。测量实际井眼的井径值。 微电极测井曲线。微梯度(RML),微电位(RMN),了解地层的渗透性。 感应测井曲线。由深双侧向曲线计算平滑画出。[L/RD]*1000=COND。地层对比用。 3、套管井测井曲线 自然伽玛测井曲线(GR)。划分储集层,了解泥质含量,划分岩性。 中子伽玛测井曲线(NGR)划分储集层,了解岩性粗细,确定气层。校正套管节箍的深度。套管节箍曲线。确定射孔的深度。固井质量检查(声波幅度测井曲线) 二、3700测井系列 1、组合测井 双侧向测井曲线。深双侧向测井曲线,反映地层的真电阻率(RD)。浅双侧向测井曲线,反映侵入带电阻率(RS)。微侧向测井曲线。反映冲洗带电阻率(RX0)。 补偿声波测井曲线(AC),测量地层的声波传播速度,单位长度地层价质声波传播所需的时间(MS/M)。反映地层的致密程度。 补偿密度测井曲线(DEN),测量地层的体积密度(g/cm3),反映地层的总孔隙度。 补偿中子测井曲线(CN)。测量地层的含氢量,反映地层的含氢指数(地层的孔隙度%) 自然伽玛测蟛曲线(GR),测量地层的天然放射性总量。划分岩性,反映泥质含量多少。 井径测井曲线,测量井眼直径,反映实际井径大砂眼(CM)。 2、特殊测井项目 地层倾角测井。测量九条曲线,反映地层真倾角。 自然伽玛能谱测井。共测五条曲线,反映地层的岩性与铀钍钾含量。 重复地层测试器(MFT)。一次下井可以测量多点的地层压力,并能取两个地层流体样。 三、国产测井曲线的主要图件几个基本概念: 深度比例:图的单位长度代表的同单位的实际长度,或深度轴长度与实际长度的比例系数。如,1:500;1:200等。 横向比例:每厘米(或每格)代表的测井曲线值。如,5Ω,m/cm,5mv/cm等。 基线:测井值为0的线。 基线位置:0值线的位置。 左右刻度值:某种曲线图框左右边界的最低最高值。 第二比例:一般横向比例的第二比例,就是第一比例的5倍。如:一比例为5ΩM/cm;二比例则为25m/cm。 1、标准测井曲线图 2、2、5米底部梯度曲线。以其极大值与极小值划分地层界面。它的极大值或最佳值基本反映地层的真电阻率(如图) 自然电位曲线。以半幅点划分地层界面。一般砂岩层为负异常。泥岩为相对零电位值。 标准测井曲线图,主要为2、5粘梯度与自然电位两条曲线。用于划分岩层恢复地质录井剖面,进行井间的地层对比,粗略的判断油气水层。 3、回放测井曲线图(组合测井曲线) 深浅双侧向测井曲线。深双侧向曲线的极度大值反映地层的真电阻率(RT),浅双侧向的极大值反映浸入带电阻率(RS)。以深浅双侧向曲线异常的根部(异常幅度的1/3处)划分地层界面。
测井曲线与沉积相的关系
①钟型：自然伽马曲线形态呈钟状。曲线从下往上幅度突然变高，然后逐渐下降，慢慢恢复到泥岩基线，它反映出沉积环境从低能突然变为高能，之后又从高能缓慢恢复到低能的情况。岩性具正粒序结构，底部与泥岩呈突变接触关系，一般对应于底冲刷，顶部与泥岩渐变接触，反映了逐渐减弱的水动力特征，是由中—粗粒砂岩至中—细砂岩组成的、由粗变细的曲流河边滩或辫状河心滩砂体上部的沉积特征。如由多个冲刷面、叠置的边滩或心滩与薄泥岩夹层组合在一起，因每个叠置砂体的粒级及含泥量的韵律性变化，可使钟形曲线多次叠加而呈宏观的圣诞树形； ②光滑箱型：自然伽马曲线形态呈箱状，它反映沉积过程中物源丰富和水动力条件较强。砂岩层顶、底均为突变接触。根据箱型曲线是否齿化，可进一步分为光滑箱型和锯齿状箱型两种曲线形态。光滑箱型自然伽马曲线光滑或微齿化，内部结构较均匀，岩性较单一，无粉砂或泥岩夹层，曲线底部呈突变关系，顶部突变或略显正韵律变化特征，反映物源充足、强而稳定的水动力特征，在本区多是由含砾粗砂岩和中—粗粒砂岩组成的具有多韵律叠置的辫状河心滩沉积特征； ③锯齿状箱型：与上面的光滑箱型非常相似，自然伽马曲线齿化，岩性组合通常是有多个向上变细的正旋回组成，内部结构不均匀，可能发育有多个泥岩夹层，反映了水动力条件强但不稳定、强弱平凡交替的特征，在本区指示了由中—粗粒砂岩或中—细粒砂岩组成的多韵律叠置辫状河心滩和河道充填沉积特征； ④漏斗型：自然伽马曲线形态呈漏斗状，反映沉积环境的能量从弱到强，然后突然变弱的变化特征。岩性主要为反韵律的薄层砂岩、粉砂岩、泥岩互层，对应砂体厚度小（2m左右），砂体顶部与泥岩突变接触，底部与泥岩渐变接触，砂岩主要发育于上部，反映突发性的洪水流溢岸沉积，如决口扇和决口河道，多个决口扇的连续发育可形成叠置漏斗型曲线。 ⑤指型曲线：自然伽马曲线形态呈指状，曲线幅度高，表明物源少而沉积环境能量强。岩性一般为细—中砂岩，厚度一般小于2m，与上下泥岩突变接触，是决口扇和决口河道的典型曲线特征。 ⑥锯齿型曲线：为锯齿状起伏的高伽玛值曲线，反映大套泥岩和粉砂质泥岩，其齿形为碳质、砂质以及钙质成分的反映，一般为河漫亚相泛滥平原沉积；
测井曲线的识别及应用
第一讲测井曲线的识别及应用 钻井取芯、岩屑录井、地球物理测井是目前比较普及的三种认识了解地层的方法。钻井获取的岩芯资料直观、准确，但成本高、效率低。岩屑录井简便、及时，但干扰因素多，深度有误差，岩屑易失真。测井是一种间接的录井手段，它是应用地球物理方法，连续地测定岩石的物理参数，以不同的岩石存在着一定物性差别，在测井曲线上有不同的变化特征为基础，利用各种测井曲线显示的特征、变化规律来划分钻井地质剖面、认识研究储层的一种录井方法；具有经济实用、收获率高、易保存的优势，是目前我们认识地层的主要途径。 鄂尔多斯盆地常规测井系列分为综合测井和标准测井两种。 综合测井系列：重点反映目的层段钻井剖面的地层特征。测量井段由井底到直罗组底部，比例尺1：200。由感应、八侧向、四米电阻、微电极、声速、井径、自然电位、自然咖玛八种测井方法组成。探井、评价井为了提高储层物性解释精度，加测密度和补偿中子两条曲线。 标准测井系列：全面反映钻井剖面地层特征，测量井段由井底到井口（黄土层底部），比例尺1：500，多用于盆地宏观地质研究。过去标准测井系列较单一，仅有视电阻率、自然咖玛测井等两三条曲线。近几年完钻井的标准测井系列曲线较完善，只比综合测井系列少了微电极测井一项。 一、测井曲线的识别 微电极系测井、四米电阻测井、感应—八侧向测井、都是以测定岩石的电阻率为物理前提，但曲线的指向意义各异。微电极常用于判断砂岩渗透性和薄层划分。感应—八侧向测井用于判定砂岩的含油水层性能。四米电阻、声速、井径、自然电位、自然咖玛用于砂泥岩性划分。它们各有特定含义，又互相印证，互为补充，所以，我们使用时必须综合考虑。 1、微电极测井 大家知道，油井完钻后由井眼向外围依次是：泥饼、冲洗带、侵入带、地层。泥饼是泥浆中的水分进入地层后，吸附、残留在砂岩壁上的泥浆颗粒物。冲洗带是紧靠井壁附近，地层中的流体几乎被钻井液全部赶走了的部分；其深入地层的范围一般约7—8厘米。侵入带是钻井液与地层中流体的混合部分。
油、气、水层在测井曲线上显示不同的特征
油、气、水层在测井曲线上显示不同的特征： (1)油层： 声波时差值中等，曲线平缓呈平台状。 自然电位曲线显示正异常或负异常，随泥质含量的增加异常幅度变小。 微电极曲线幅度中等，具有明显的正幅度差，并随渗透性变差幅度差减小。 长、短电极视电阻率曲线均为高阻特征。 感应曲线呈明显的低电导(高电阻)。 井径常小于钻头直径。 (2)气层：在自然电位、微电极、井径、视电阻率曲线及感应电导曲线上气层特征与油层相同，所不同的是在声波时差曲线上明显数值增大或周波跳跃现象，中子、伽玛曲线幅度比油层高。 (3)油水同层：在声波时差、微电极、井径曲线上，油水同层与油层相同，不同的是自然电位曲线比油层大一点，而视电阻率曲线比油层小一点，感应电导率比油层大一点。(4)水层：自然电位曲线显示正异常或负异常，且异常幅度值比油层大；微电极曲线幅度中等，有明显的正幅度差，但与油层相比幅度相对降低；短电极视电阻率曲线幅度较高而长电极视电阻率曲线幅度较低，感应曲线显示高电导值，声波时差数值中等，呈平台状，井径常小于钻头直径。 2、定性判断油、气、水层 油气水层的定性解释主要是采用比较的方法来区别它们。在定性解释过程中，主要采用以下几种比较方法： (1)纵向电阻比较法：在水性相同的井段内，把各渗透层的电阻率与纯水层比较，在岩性、物性相近的条件下，油气层的电阻率较高。一般油气层的电阻率是水层的3倍以上。纯水层一般应典型可靠，一般典型水层应该厚度较大，物性好，岩性纯，具有明显的水层特征，而且在录井中无油气显示。 (2)径向电阻率比较法：若地层水矿化度比泥浆矿化度高，泥浆滤液侵入地层时，油层形成减阻侵入剖面，水层形成增阻侵入剖面。在这种条件下比较探测不同的电阻率曲线，分析电阻率径向变化特征，可判断油、气、水层。一般深探测电阻率大于浅探测电阻率的岩层为油层，反之则为水层，有时油层也会出现深探测电阻率小于浅探测电阻率的现象，但没有水层差别那样大。 (3)邻井曲线对比法：将目的层段的测井曲线作小层对比，从中分析含油性的变化。这种对比要注意储集层的岩性、物性和地层水矿化度等在横向上的变化，如下图所示。(4)最小出油电阻率法：对某一构造或断块的某一层组来说，地层矿化度一般比较稳定，纯水层的电阻率高低主要与岩性、物性有关，所以若地层的岩性物性相近，则水层的电阻率相同，当地层含油饱和度增加，地层电阻率也随之升高。比较测井解释的真电阻率与试油结果，就要以确定一个电性标准(最小出油电阻率)，高于电性标准是油层,低于电性标准的是水层。从而利用地层真电阻率(感应曲线所求的电阻率)和其它资料，可划分出油(气)、水层。但是应用这种方法时，必须考虑到不同断块、不同层系的电性标准不同，当岩性、物性、水性变化，则最小出油电阻也随之变化。 (5)判断气层的方法：气层与油层在许多方面相似，利用一般的测井方法划分不开，只能利用气层的“三高”特点进行区分。所谓“三高”即高时差值（或出现周波跳跃）；高中子伽马值；高气测值(甲烷高，重烃低)。 根据油、气、水层的这些曲线特征和划分油、气、水层的方法，就可以把一般岩性、简
测井曲线解释及其含义

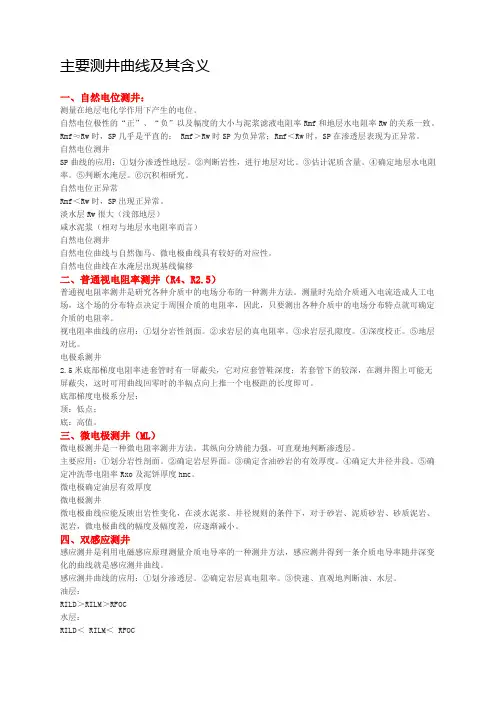

主要测井曲线及其含义 主要测井曲线及其含义 一、自然电位测井： 测量在地层电化学作用下产生的电位。 自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水
